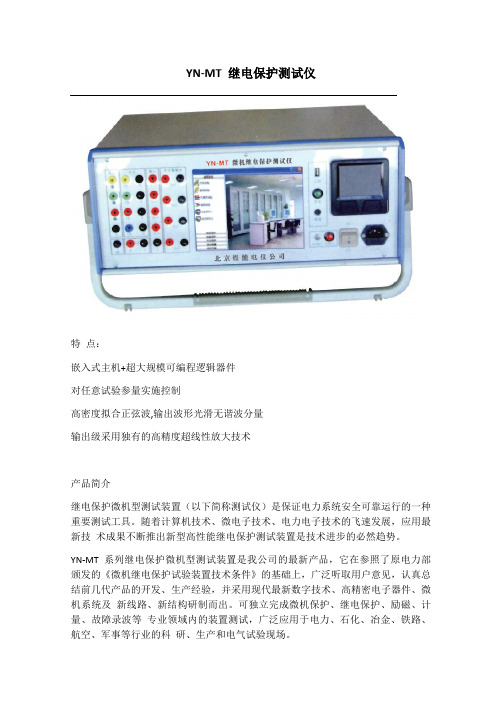

YN-MT 继电保护测试仪特点：嵌入式主机+超大规模可编程逻辑器件对任意试验参量实施控制高密度拟合正弦波,输出波形光滑无谐波分量输出级采用独有的高精度超线性放大技术产品简介继电保护微机型测试装置（以下简称测试仪）是保证电力系统安全可靠运行的一种重要测试工具。
随着计算机技术、微电子技术、电力电子技术的飞速发展，应用最新技术成果不断推出新型高性能继电保护测试装置是技术进步的必然趋势。
YN-MT 系列继电保护微机型测试装置是我公司的最新产品，它在参照了原电力部颁发的《微机继电保护试验装置技术条件》的基础上，广泛听取用户意见，认真总结前几代产品的开发、生产经验，并采用现代最新数字技术、高精密电子器件、微机系统及新线路、新结构研制而出。
可独立完成微机保护、继电保护、励磁、计量、故障录波等专业领域内的装置测试，广泛应用于电力、石化、冶金、铁路、航空、军事等行业的科研、生产和电气试验现场。
主要功能及特点嵌入式主机，配备超大规模可编程逻辑器件（CPLD）主机采用高速高性能嵌入式微机系统配备CPLD，响应速度快，传输频带宽，对基波可产生每周波500 点的高密度拟合正弦波，输出波形光滑，无谐波分量。
由于输出点数多，且通过精确的滤波电路，波形的失真度极小，在谐波输出时，即使对9 次谐波、450Hz 也可以达到每周波55 点的高密度。
而软件具有非常强的人机对话及在线帮助功能，可对任意试验参量实施控制。
单机12 路D/A 同时输出；采用16 位高精度DAC 芯片，确保拟合波形精度高，线性度好。
可同时输出12 路模拟信号，满足变压器保护、备用电源自投等全方位测试。
高精度线性功放，同时输出 6 相电压及 6 相电流精心设计的电压、电流放大器实现交/直流共享，输出级采用独有的高精度超线性放大技术。
精度高，可靠性好，同时输出 6 相交流电压和 6 相交流电流，每相交流电压输出高达130V、70VA，交流电流全并输出高达180A。

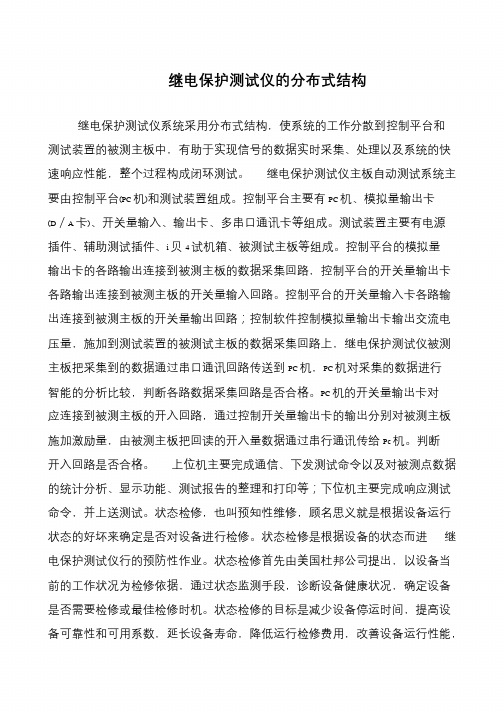

继电保护测试仪的分布式结构继电保护测试仪系统采用分布式结构，使系统的工作分散到控制平台和测试装置的被测主板中，有助于实现信号的数据实时采集、处理以及系统的快速响应性能，整个过程构成闭环测试。
继电保护测试仪主板自动测试系统主要由控制平台(PC 机)和测试装置组成。
控制平台主要有PC 机、模拟量输出卡(D／A 卡)、开关量输入、输出卡、多串口通讯卡等组成。
测试装置主要有电源插件、辅助测试插件、i 贝4 试机箱、被测试主板等组成。
控制平台的模拟量输出卡的各路输出连接到被测主板的数据采集回路，控制平台的开关量输出卡各路输出连接到被测主板的开关量输入回路。
控制平台的开关量输入卡各路输出连接到被测主板的开关量输出回路；控制软件控制模拟量输出卡输出交流电压量，施加到测试装置的被测试主板的数据采集回路上，继电保护测试仪被测主板把采集到的数据通过串口通讯回路传送到PC 机，PC 机对采集的数据进行智能的分析比较，判断各路数据采集回路是否合格。
PC 机的开关量输出卡对应连接到被测主板的开入回路，通过控制开关量输出卡的输出分别对被测主板施加激励量，由被测主板把回读的开入量数据通过串行通讯传给Pc 机。
判断开入回路是否合格。
上位机主要完成通信、下发测试命令以及对被测点数据的统计分析、显示功能、测试报告的整理和打印等；下位机主要完成响应测试命令，并上送测试。
状态检修，也叫预知性维修，顾名思义就是根据设备运行状态的好坏来确定是否对设备进行检修。
状态检修是根据设备的状态而进继电保护测试仪行的预防性作业。
状态检修首先由美国杜邦公司提出，以设备当前的工作状况为检修依据，通过状态监测手段，诊断设备健康状况，确定设备是否需要检修或最佳检修时机。
状态检修的目标是减少设备停运时间，提高设备可靠性和可用系数，延长设备寿命，降低运行检修费用，改善设备运行性能，。
继保之星-6000A与博电PWF-3之主要比较1、采样值（即SV）通道映射：博电在其正式发布的PowerTest2.0测试软件中可配置6路电压、6路电路；豪迈在其正式发布的继保之星-6000V2.2测试软件中可配置12路电压、12路电流。
说明：通道映射的电流电压路数越多，在现场试验中越方便。
其作用类似于微机继保测试仪的电流电压输出通道。
很显然，对于主变保护中的比例差动试验，2组电流的方式已不能很方便的模拟三侧电流同时输入。
2、光纤以太网接口数量PWF-3型的光纤以太网接口数量为3个；继保之星-6000型的光纤以太网接口数量为4个。
说明：接口的数量越多，表示可模拟的MU或智能终端越多（直采方式下）。
在主变差动试验中，高、中、低三侧需3个光口，GOOSE需一个光口，总共4个光口才可比较方便的进行试验。
在母差试验中，模拟PT需一个光口，GOOSE需一个，母联需一个，支路需一个，也是最低4个才可比较方便试验。
显然3个光口在实际试验中略微显得少了一些。
3、接口参数配置PWF-3在当前正是发布版本中仅有其C口可配置成GOOSE；继保之星-6000每个光口均可随意配置成GOOSE。
说明：光口配置越丰富，设备容错率越高。
现场试验中，若PWF-3的C口故障，则其GOOSE的发布和订阅就无法实现，而对于继保之星-6000来说，若某一个通道故障，则可随意用其他通道替换。
4、开机或停止时的“零”值输出PWF-3无此功能继保之星-6000具备此功能说明：开机即可模拟IED主动发布采样值、GOOSE报文，试验结束后，继电保护测试仪能够继续按“零值”输出，以消除试验停止后链路中断所引起的被测装置复归过程。
对于用户来说，若没有此功能，则在每次输出停止后，保护装置均会出现大量告警信息，使得查看动作报告时极为麻烦，影响工作效率。
5、采样值、GOOSE延时与采样值周期抖动采样值、GOOSE传输延时继保之星-6000为最小。
周期抖动最小。
继电保护测试仪器的工作原理继电保护测试仪器分为主回路和辅回路两个回路，主回路采用大旋钮调节，辅回路采用小旋钮调节，主回路通过面板上“输出选择”按键开关控制其输出的各种量，并且每切换一种输出的同时，仪器上的数字电压/电流表可自动监视其输出值。
辅回路通过输出开关控制直接调节输出，测量可外附万用表测量。
输入的AC220V电源经保险通过输出控制继电器K1进入双碳刷调压器T1输入端，通过T1大旋钮调节的电量进入隔离变压器T2(兼职升流器)，升流器分三个抽头输出，一个抽头为AC0-250V输出，额定电流为3A；该抽头输出电压经整流滤波后可输出0-350V直流电压；第二个抽为15V(10A)，该抽头一路经传感器通过继电器控制输出0-10A 交流电流，一路经电阻输出0-500mA交流电流，一路经继电器转换可输出0-10A或0-500mA直流电流；第二个抽头为10V(100A)大电流端，该抽头穿过传感器一次侧直接输出100A电流，该回路带负载能力较强，但输出稍有过载，不能长时间处于大电流状态下。
继电保护测试仪器辅回路继电保护测试仪器辅回路与主回路一样，AC220V电源经保险进入双碳刷调压器T1小旋钮调节的电压量，通过隔离变压器T4可直接调节输出0-20V或0-250V交流电压或0-350V直流电压，此回路额定电流为1A。
按下辅回路“输出控制”开关，调节小旋钮即可输出。
测量回路由大旋钮调节的主回路输出量交流“0-250V”、“0-500mA”、“0-10A”、“0-100A”，直流“0-350V”、“0-500mA”、“0-10A”通过设备内线路板上继电器转换，每切换一个档，便函可监视所对应的输出量。
其中“0-500mA”档包括在“0-10A”档中。
使用时，在“0-10A”两下即是“0-500mA”监视。
时间测量设备内置6位数显秒表，电秒表可内部启动，也可外部启动。
内部启动时，按下“输出控制”开关，即可启动秒表，通过接点短接设备面板上停表端子即可结束秒表。
技术说明：一、仪器配置：8路电压源+6路电流源；8路开入，4路开出可外接笔记本电脑二、特点1．精度高：交直流电流50mA到30A以下都能达到0.1%精度；2．波形好：小电流波形好；3．能耗低：能耗随着外部负载变化，最大限度的做到节能降耗；4．发热小：由于功耗低，所以仪器长时间输出发热低；5．冗余备份：两组电流电压源完全独立，组成双电源系统，互为备份；6．所有通道能够同时输出；7．六路电流源实现变压器两侧差动试验。
8．八路电压源可实现备自投和厂用电快切装置的试验9．内置GPS。
三、参数1.交流电流源A．通道数：6路B．幅值（RMS）：6×（0～30A）/相，或者3×（0～60A）/相C．分辨率：0～0.3A：0.03mA；0.3～3A：0.3mA；3～30A：3.0mA D．精度：0.05A～30A：≤0.1%E．频率：静态0～1000Hz动态0～3000Hz分辨率：0.001Hz精度：≤0.001HzF．谐波畸变率：≤0.5%G．响应速度：≤50uSH．带载能力：I．输出时间2.交流电压源A．通道数：8路B．幅值（RMS）：8×125V/相C．分辨率：0～10V：1mV；10～125V：4mV D．精度：2～125V：≤0.5%E．频率：静态0～1000Hz动态0～3000Hz分辨率：0.001Hz精度：≤0.001HzF．谐波畸变率：≤0.5%G．响应速度：≤50uSH．带载能力：I．输出时间3.交流电流电压源同步时间：≤10uS4.交流电流电压源相位控制：A.变化范围：-360°～+360°B.分辨率：0.05°C.精度：≤0.2°D.合闸角控制范围：0°～+360°E.合闸角分辨率：0.05°F.合闸角精度：≤0.2°5.直流电流源A．通道数：6路B．幅值：6×30A/相C．分辨率：0～0.3A：0.03mA；0.3～3A：0.3mA；3～30A：3.0mA D．精度：0.01A～30A：≤0.1%E．文波系数：≤0.5%F．带载能力：G．输出时间6.直流电压源A．通道数：8路B．幅值：8×176V/相C．分辨率：5mVD．精度：≤0.5%E．文波系数：≤0.5%F．带载能力：G．输出时间7.开入开出A．开入数量：8对输入特性：自动识别空接点和带电位，10～250V dc分辨率：10uS最大测量范围：0.00001～99,999.999S时间精度：≤0.1%B．开出数量：4对类型：空接点交直流开断能力：0.5A，250V8.其它A．供电电压范围：110～265Vac/110V～220Vdc；B．供电电压频率：45～65HzC．接口：网口/串口；USB二零一一年四月二日。
单相继保测试仪
单相继保测试仪工作原理回路原理继电保护综合测试仪器分为主回路和辅回路两个回路，主回路采用大旋钮调节，辅回路采用小旋钮调节，主回路通过面板上输出选择按键开关控制其输出的各种量，并且每切换一种输出的同时，仪器上的数字电压/电流表可自动监视其输出值。
辅回路通过输出开关控制直接调节输出，测量可外附万用表测量。
单相继电保护测试仪器主回路原理
输入的AC220V电源经保险通过输出控制继电器K1进入双碳刷调压器T1
输入端，通过T1大旋钮调节的电量进入隔离变压器T2（兼职升流器），升流器分三个抽头输出，一个抽头为AC0-250V输出，额定电流为3A；该抽头输出电压经整流滤波后可输出0-350V直流电压；第二个抽为15V（10A），该抽头一路经传感器通过继电器控制输出0-10A交流电流，一路经电阻输出0-500mA 交流电流，一路经继电器转换可输出0-10A或0-500mA直流电流；第三个抽头为10V（150A）大电流端，该抽头穿过传感器一次侧直接输出150A电流，该回路带负载能力较强，但输出稍有过载，不能长时间处于大电流状态下。
特点：结构简单，成本低，可靠性高。
体积：200乘以260乘以260mm；重量：10kg.
测试回路单相继电保护测试仪辅回路
继电保护综合测试仪器辅回路与主回路一样，AC220V电源经保险进入双碳刷调压器T1小旋钮调节的电压量，通过隔离变压器T4可直接调节输出0-20V 或0-250V交流电压或0-350V直流电压，此回路额定电流为1A。
按下辅回路输出控制开关，调节小旋钮即可输出。
测量回路由大旋钮调节的主回路输出量交流0-250V、0-500mA、0-10A、0-。
注意事项1. 禁止带电插拔数据电缆。
连接数据电缆之前先关闭计算机和测试仪主机电源。
2. 为防止测试仪运行中机身感应静电。
试验之前先通过接地端将主机可靠接地。
3. 36V以上电压输出时应注意安全，防止触电事故的发生。
4. 禁止外部电压和电流加在测试仪的电压、电流输出端。
试验中，务必防止被测保护装置上的外电压反馈到测试仪的输出端而损坏测试仪。
5. 为保证测试的准确性应将保护装置的外回路断开，且将电压的N与电流的N在同一点共地。
6. 测试仪的直流电源（0~300V，0.5A）可以用作保护装置的直流电源，但不可以作操作回路的直流电源。
7. 主机前后部或底部留有通风的散热槽。
为确保装置正常工作，请勿堵塞或封闭散热风槽。
8. 切勿将装置露天放置而被雨水淋湿。
9. 主机采用进口机箱，不用时要及时放入外包装箱内。
清洁箱体时，先将电源插头拔下，再用清洁剂或湿布小心擦洗。
10. 计算机在携带和使用中应轻拿轻放。
使用后有专人管理。
11. 装置工作异常时，请及时与厂家联系，请勿自行维修。
12. 软件可以在Windows95、98、Windows2000和WindowsXP等系统下运行。
本公司保留对此说明书修改的权利，届时恕不另行通知。
产品与说明书不符之处，以实际产品为准。
