思科网络课程设计报告

软件学院设计性实验报告专业：年级/班级： 2013—2014学年第学1期课程名称计算机基础指导教师学号姓名实验地点实验时间星期一项目名称设计性实验实验类型设计性一、实验目的通过对网络设备的连通和对拓扑的分析，加深对常见典型局域网拓扑的理解；通过路由建立起网络之间的连接，熟悉交换机、路由器的基本操作命令，了解网络路由的设计与配置二、实验仪器或设备二层交换机五台、三层交换机一台，路由器两台，学生实验主机五台及一台服务器。

三、总体设计（设计原理、设计方案及流程等）1.如图所示连接好设备2.对子网进行划分3.对路由器和交换机进行配置4.对PC机配置IP地址和网关Pc1 172.16.5.11/24 网关 172.16.5.1Pc2 172.16.4.12/24 网关 172.16.4.1Pc3 172.16.3.22/24 网关 172.16.3.1四、实验步骤（包括主要步骤、代码分析等）1.对三层交换机进行配置S1>S1>enableS1#configS1(config)#vlan 50S1(config-vlan)#exitS1(config)#int vlan 50S1(config-if)#ip add 172.16.5.1 255.255.255.0 S1(config-if)#no shS1(config-if)#exitS1(config)#int f0/1S1(config-if)#sw mod accS1(config-if)#sw acc vlan 50S1(config-if)#exitS1(config)#vlan 40S1(config-vlan)#exitS1(config)#int vlan 40S1(config-if)#ip add 172.16.4.1 255.255.255.0 S1(config-if)#no shS1(config-if)#exitS1(config)#int f0/2S1(config-if)#sw mo accS1(config-if)#sw acc vlan 40S1(config-if)#exitS1(config)#vlan 10S1(config-vlan)#exitS1(config)#int vlan 10S1(config-if)#ip add 172.16.1.1 255.255.255.0 S1(config-if)#no shS1(config-if)#exitS1(config)#int f0/3S1(config-if)#sw mo accS1(config-if)#sw acc vlan 10S1(config-if)#exit2.对路由器RA进行基本配置RA(config)#int f0/1RA(config-if)#ip add 172.16.1.2 255.255.255.0 RA(config-if)#no shRA(config-if)#exitRA(config)#int s1/0RA(config-if)#ip add 172.16.2.1 255.255.255.0 RA(config-if)#no shRA(config-if)#exitRA(config)#int s1/0RA(config-if)#clock rate 64000RA(config-if)#exit3.对路由器RB进行配置RB>enableRB#configRB(config)#int s1/0RB(config-if)#ip add 172.16.2.2 255.255.255.0RB(config-if)#no shRB(config-if)#exitRB(config)#int f0/1RB(config-if)#ip add 172.16.3.1 255.255.255.0RB(config-if)#no shRB(config-if)#exit4.对路由表进行配置S1(config)#ip route 172.16.2.0 255.255.255.0 172.16.1.2 S1(config)#ip route 172.16.3.0 255.255.255.0 172.16.1.2 S1(config)#exitRA(config)#ip route 172.16.3.0 255.255.255.0 172.16.2.2 RA(config)#ip route 172.16.4.0 255.255.255.0 172.16.1.1 RA(config)#ip route 172.16.5.0 255.255.255.0 172.16.1.1 RA(config)#exitRB(config)#ip route 172.16.1.0 255.255.255.0 172.16.2.1 RB(config)#ip route 172.16.4.0 255.255.255.0 172.16.2.1 RB(config)#ip route 172.16.5.0 255.255.255.0 172.16.2.1 RB(config)#exit5.用pc1 ping pc3用pc2 ping pc3五、结果分析与总结1.做实验的过程的讲过的实验报告可以作为参考2.对路由表配置时要查看是否配置成功；3.如果有错误，应该ping下一个借口检查错误；4.对于不明白的地方应该及时请教老师或者同学；5.做的过程中应该认真仔细，一个符号的错误就可能导致运行不出来；教师签名：2013年月日。

校园网络课程设计报告专业：信息工程班级：网络1201姓名：学号：二零一三年六月十四前言自1994年以来，互联网在我国取得了飞速发展，联网的计算机、上网用户和网站的数目逐年倍增。

各大专院校相继建立了自己的校园网。

Internet技术和现代教育的快速发展以及越来越紧密的结合使得校园网成为学校教育、教学和科研的重要平台。

校园网已成为各学校必备的重要信息基础设施，其规模和应用水平已成为衡量学校教学与科研综合实力的一个重要标志。

在某学院校园网目前的实际情况在充分调研的基础上，结合目前技术的发展方向和用户的实际需求，制订了学院校园校园网建设的整体设计方案。

通过校园网的设计与建设，实现真正意义上的宽带多媒体网络，为师生提供教学、科研和综合信息服务。

针对本项目，本文做了以下工作：研究了数字化校园网的建设；调查比较了大型组网设备的性能的优缺点；分析了部分高校校园网组网技术方案；研究了基于校园网平台的信息安全问题；实现了拥有教学、科研、宽带多媒体网络和综合信息服务的校园网的规划设计。

目录第一章校园网简介什么是校园网校园网有什么作用校园网设计背景实验目的第二章实验配置拓扑图配置命令基本配置路由协议配置故障解决的步骤检查是否问题出在交换机之间的连接上检查是否问题在某个交换机上总结第一章校园网简介什么是校园网首先，校园网是利用先进的建筑综合布线技术构架安全、可靠、便捷的计算机信息传输线路；其次，校园网的建设必须考虑到为学校教学、教育科研，利用成熟、领先的计算机网络技术规划计算机综合管理系统的网络应用，提供优质的网络化教学环境。

因此，校园网应当是宽带、具有交互功能和专业性较强的计算机局域网络。

校园网除了需要有必备的硬件设备和操作系统平台外，利用全面的校园网络管理软件、网络教学软件，实现学校多媒体教学资源、教师备课系统、电子图书阅览检索、多媒体教学软件开发平台、校园网站和教学资源网站建设等功能。

为学校提供教学、管理和决策三个不同层次所需要的数据、信息和知识的一个覆盖全校管理机构和教学机构的基于Internet/Intranet技术的大型网络系统。

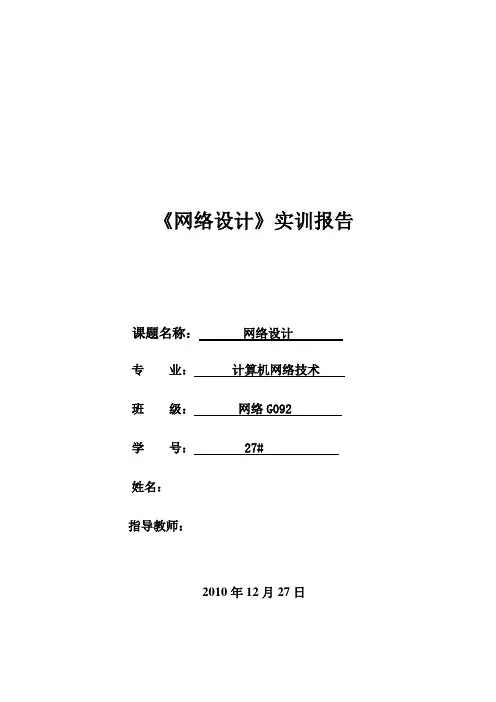

《网络设计》实训报告课题名称：网络设计专业：计算机网络技术班级：网络G092 学号： 27#姓名：指导教师：2010年12月27日目录《网络设计》实训报告0一、课程设计目的2二、课程设计题目描述2三、课程设计报告内容33.1 设计任务33.2 设计要求及设计步骤33.3 设计概述43.4设计方案的论证163.5 设计代码18四、结论25五、结束语25六、参考书目26一、课程设计目的课程设计是教学的一个重要环节，本次课程设计的主要目的：1．进一步加深、巩固学生对所学网络的基础知识的掌握，对《思科网络技术》的基本概念的了解。

2．通过实训，达到让学生能够将书本的知识与实际操作相结合的目的，提理论的实践应用能力、提高高动手能力。

在设计的过程中，对于出现的新问题，有新的思路，能够使用更适合的方法处理，并且是自己自学能力和一学期学习效果的检验。

二、课程设计题目描述2.1现有需求某高校现有两个地理位置分离的分校区，每个校区入网信息点有2000多个，现准备通过科教网接入因特网，但从科教网只申请到4个B网络（172.17.1.0\172.17.10.0\172.17.20.0\172.17.30.0）为了安全，要求每个分校区的学生公寓子网和教师子网不在同一广播域。

同时，学校现有一台服务器供学校师生链接校园网站服务。

2.2未来发展未来的3-5年，校园电脑会增加500台左右，主要增加在科研网，用于学校对学生的科研教育用。

2.3网络功能根据学校现有的规模和需求及发展范围建立的网络有如下功能;1)建立学校自己的网站，向外界发布信息，并进行网络上的服务2)科教网连接Internet，供学生及教师的学习需求3)校园内部网络实现资源共享，以提高工作效率4)建立网络时应注意网络的扩展性，以方便日后的网络升级和增加计算机5)在校园内部建立学生数据库，如学生档案，成绩评定，学习及考试日程三、课程设计报告内容3.1 设计任务1．VLAN与VTP。

基于思科的计算机网络课程设计计算机网络技术期末考试题目：公司网络拓扑设计图学院级班学号：姓名：指导教师：完成时间：2019年 6月一．设计目的1．通过对网络的具体规划和组建，掌握网络互连设备的使用及工作原理，增加对计算机网络软、硬件组成的感性认识，初步学会典型局域网络的操作和使用技能；2．加深理解网络分层结构概念，尤其是对话层、表示层、应用层等高层协议软件的通信功能、实现方法，掌握网络互连设备的使用及工作原理，掌握IP 地址的配置； 3．初步掌握局域网的设计技术和技巧培养开发网络应用的独立工作能力，掌握IP 地址的配置及数据传输过程道贺路由的选择。

二．设计方案1. 拓扑图如下2. 设计思路该拓扑图模拟了一个中小型公司，其中分有总经理办公室，财务部，人事部，生产车间，营销部，机房六大部门，除总经理办公室是千兆宽带到桌面，直接与核心交换机相连之外。

其余部门均为三层结构即接入层、汇聚层、核心层。

除接入层为百兆宽带以外，其余二层均为千兆宽带，保证了网络的速度。

而机房的无线设备保证了笔记本电脑、手机的接入，使移动办公成为可能。

公司内部拥有dns 服务器，内部web 服务器等。

公司核心路由器上连有公司主页，内外网用户均可产看。

3. 组网方案公司向ISP 申请一个固定ip 通过思科路由器连接Internet ，通过Nat 技术实现多终端接入，通过DHCP 实现ip 分配，全网吧实现WiFi 覆盖。

由于在下才疏学浅目前多次配置Nat 未果，只好不了了之。

4. 设备选用接入层设备选用配置了多个快速以太网端口Switch-PT-Empty汇聚层和核心层设备选用配置了多个千兆以太网端口Switch-PT-Empty核心路由器和模拟外网路由器采用配置了一个Serial 端口和多个千兆以太网端口的Router-PT-Empty ，并且两个路由器用DCE 串口线连接5. 操作步骤无线设备我们选用Linksys-WRT300N 型号，并且将核心交换机的 GigabitEthernet 2/0 端口连接其Ethernet 端口使其变为无线交换机，并关闭其DHCP 功能。

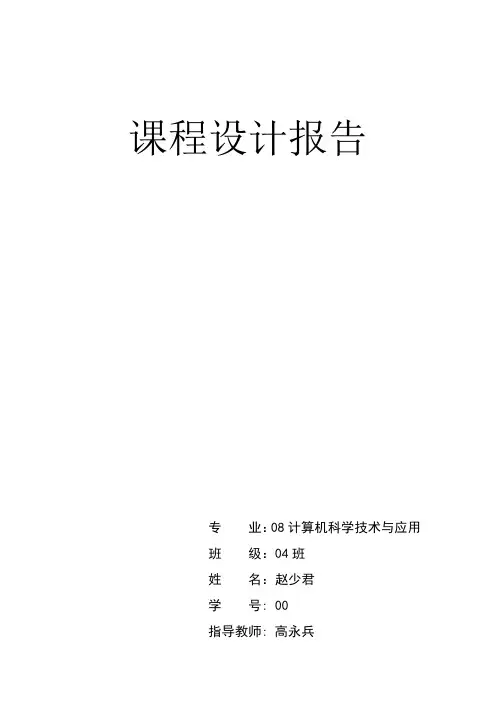

课程设计报告专业：08计算机科学技术与应用班级：04班姓名：赵少君学号: 00指导教师:高永兵目录1.课程设计要求 (2)2.课程设计内容 (3)3.拓扑结构图 (5)4.详细步骤 (6)5. 路由器或交换机配置的代码 (8)6.最终结果 (13)7.工程预算 (15)8.课程设计总结 (16)9.参考文献 (17)一课程设计要求：通过一周的课程设计，培养进一步理解和掌握网络组网的过程及方案设计，为今后从事实际工作打下基础；熟练掌握子网划分及路由协议的配置，熟练掌握路由器和交换机的基本配置。

要求能根据实际问题绘制拓扑结构图，拓扑结构图可以是树形、星形、网状形、环状形及混合形结构的之一，清晰的描述接口，进行路由器或交换机的代码配置实现，并且每个方案的需有以下几部分的内容：1、需求特点描述2、设计原则3、解决方案设计，其中必须包含4、（1）设备选型（2）综合布线设计（3）拓扑图（4）IP地址规划（5）子网划分（6）路由协议的选择（7）路由器配置设计一个具有500个用户节点的大型网吧的网络，其拓扑结构为树形，pc通过交换机连接起来，网络之间通过路由器或交换机连接起来，选择路由协议，配置路由协议，实现局域网之间能够互相连通，在网络内部联网的分布使用的是私有IP地址，划分子网，通过路由器连接到互联网，并且设计其安全性。

二课程设计的内容：1：需求分析大型网吧网络系统建设的主要目标是建设成为主干跑千兆，百兆交换到桌面；同时在大型网吧的范围内建立一个以网络技术、计算机技术与现代信息技术为支撑的娱乐、管理平台，将现行以游戏网为主的活动发展到多功能娱乐这个平台上来，籍以大幅度提高网吧竞争和盈利能力，建设成一流的高档网吧，为吸引高端消费群打下强有力的基础。

按照这一目标，大型网吧网络系统的主要目标和任务是：（1）在大型网吧管辖范围内，采用标准网络协议，结合应用需求，建立大型网吧内联网，并通过中国电信宽带网与Internet相连；（2）在大型网吧内联网上建立支持娱乐活动的服务器群（包括WWW、FTP、DNS、流媒体服务器、十六频道有线电视转播服务器组及SF和各种游戏战网服务器等），具有信息共享、传递迅速、使用方便、高效率等特点的处理系统；（3）视市场环境允许，向中、小型网吧及网络固定客户提供服务器群资源有偿共享服务，在小范围内尝试为小私营企业主提供一体化网站解决方案（空间、域名、网站、数据库及更新等）；（4）系统应有高可靠性、安全性、可维护性和可扩充性，要具有良好的用户界面。

思科外网设计实验报告1. 实验目的本实验旨在通过思科外网设计，搭建一个可靠高效的企业网络架构，实现多地点的用户之间的通信和数据传输。

2. 实验背景在现代企业中，随着业务范围的扩展和跨地域办公的需求增加，构建一个高可用性和高可靠性的企业网络架构变得至关重要。

如何在通信链路稳定性、数据安全性和网络带宽等方面做出权衡是我们在思科外网设计实验中需要解决的问题。

3. 实验环境- 思科路由器- 思科交换机- 企业内部网络资源4. 实验步骤4.1 确定网络拓扑结构我们的设计思路是采用分布式的网络拓扑结构，通过多个网络节点实现分流和负载均衡。

在这个实验中，我们选择了三个地点进行布局，分别是总部、分公司A 和分公司B。

4.2 配置思科路由器和交换机在总部和分公司A、分公司B的每个节点上，安装思科路由器和交换机，并对其进行相应的配置，包括IP地址设置、静态路由配置、VLAN设置等。

4.3 建立VPN隧道在总部和分公司A、分公司B之间，建立虚拟私有网络（VPN）隧道，以实现安全的跨地域通信。

我们选择了IPsec VPN协议，并使用思科路由器的IPsec VPN功能进行配置。

4.4 配置网络安全功能在总部和分公司A、分公司B的每个节点上，启用网络安全功能，包括防火墙、入侵检测系统（IDS）和入侵防御系统（IPS）等，用于保护企业内部网络免受来自外部的网络攻击。

4.5 实施网络性能优化通过优化网络设备的配置和使用一些网络加速技术，如负载均衡、链路聚合等，提高网络的稳定性和传输速率，确保用户在不同地点之间的通信和数据传输的顺畅和高效。

5. 实验结果与分析经过实验，我们成功搭建了一个可靠高效的企业网络架构。

通过VPN隧道，总部和分公司A、分公司B之间可以安全地进行跨地域通信。

网络安全功能的启用有效地保护了企业内部网络的安全性，防止了来自外部的攻击和入侵。

网络性能优化措施的实施，加快了数据传输速率，提高了用户的体验。

6. 实验总结通过思科外网设计实验，我们深入了解了企业网络架构的设计原理与实施技术。

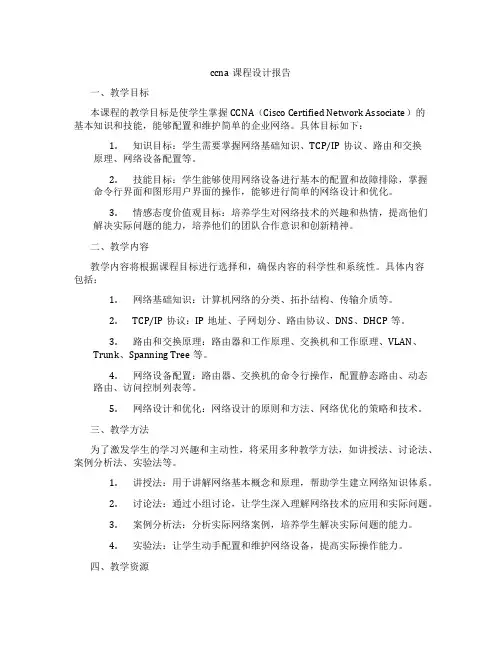

ccna课程设计报告一、教学目标本课程的教学目标是使学生掌握CCNA（Cisco Certified Network Associate）的基本知识和技能，能够配置和维护简单的企业网络。

具体目标如下：1.知识目标：学生需要掌握网络基础知识、TCP/IP协议、路由和交换原理、网络设备配置等。

2.技能目标：学生能够使用网络设备进行基本的配置和故障排除，掌握命令行界面和图形用户界面的操作，能够进行简单的网络设计和优化。

3.情感态度价值观目标：培养学生对网络技术的兴趣和热情，提高他们解决实际问题的能力，培养他们的团队合作意识和创新精神。

二、教学内容教学内容将根据课程目标进行选择和，确保内容的科学性和系统性。

具体内容包括：1.网络基础知识：计算机网络的分类、拓扑结构、传输介质等。

2.TCP/IP协议：IP地址、子网划分、路由协议、DNS、DHCP等。

3.路由和交换原理：路由器和工作原理、交换机和工作原理、VLAN、Trunk、Spanning Tree等。

4.网络设备配置：路由器、交换机的命令行操作，配置静态路由、动态路由、访问控制列表等。

5.网络设计和优化：网络设计的原则和方法、网络优化的策略和技术。

三、教学方法为了激发学生的学习兴趣和主动性，将采用多种教学方法，如讲授法、讨论法、案例分析法、实验法等。

1.讲授法：用于讲解网络基本概念和原理，帮助学生建立网络知识体系。

2.讨论法：通过小组讨论，让学生深入理解网络技术的应用和实际问题。

3.案例分析法：分析实际网络案例，培养学生解决实际问题的能力。

4.实验法：让学生动手配置和维护网络设备，提高实际操作能力。

四、教学资源教学资源包括教材、参考书、多媒体资料、实验设备等，将选择和准备适当的教学资源，以支持教学内容和教学方法的实施，丰富学生的学习体验。

1.教材：选用官方推荐的CCNA学习教材，为学生提供全面的知识和技能学习。

2.参考书：提供网络技术方面的经典书籍，供学生深入研究。

集美大学计算机工程学院实验报告实验名称基本静态路由配置课程名称计算机网络班级日期—成绩_________________一、实验目的1、为接口分配适当的地址，并进行记录。

2、根据拓扑图进行网络布线。

3、清除启动配置并将路由器重新加载为默认状态。

4、在路由器上执行基本配置任务。

5、配置并激活串行接口和以太网接口。

6、确定适当的静态路由、总结路由和默认路由。

二、实验场景对一个网络地址进行子网划分以便完成拓扑结构图所示的网络编址。

连接到ISP路由器的LAN编址和HQ与ISP路由器之间的链路已经完成。

但还需要配置静态路由以便非直连网络中的主机能够彼此通信。

实际拓扑图：192.163.2. E伽三、实验器材(1 )直通以太网电缆 3 条(2 )交叉以太网电缆 1 条(3)PC机 3 台(4)路由器 3 台(5)交换器 2 台四、实验内容任务1 :对地址空间划分子网步骤1 :研究网络要求。

在网络设计中，使用192.16820/24 地址空间。

对该网络进行子网划分，以提供足够的IP地址来支持60台主机。

步骤2 :创建网络设计时思考以下问题：需要将192.168.2.0/24 网络划分为多少个子网？_4个___这些子网的网络地址分别是什么？子网0: _192.168.2. 0/26 ___________________________子网 1 : _192.168.2.64/26 __________________________子网2: _192.168.2.128/26 _________________________子网3: _192.168.2.192/26 _________________________这些网络以点分十进制格式表示的子网掩码是什么？255.255.255.192以斜杠格式表示的网络子网掩码是什么？_/26 ___每个子网可支持多少台主机？_62 ______步骤3 :为拓扑图分配子网地址。

《网络设计》实训报告课题名称：网络设计专业：计算机网络技术班级：网络G092 学号： 27#姓名：指导教师：2010年12月27日目录《网络设计》实训报告 (1)一、课程设计目的 (3)二、课程设计题目描述 (3)三、课程设计报告内容 (4)3.1 设计任务 (4)3.2 设计要求及设计步骤 (4)3.3 设计概述 (5)3.4设计方案的论证 (17)3.5 设计代码 (19)四、结论 (26)五、结束语 (26)六、参考书目 (27)一、课程设计目的课程设计是教学的一个重要环节，本次课程设计的主要目的：1．进一步加深、巩固学生对所学网络的基础知识的掌握，对《思科网络技术》的基本概念的了解。

2．通过实训，达到让学生能够将书本的知识与实际操作相结合的目的，提理论的实践应用能力、提高高动手能力。

在设计的过程中，对于出现的新问题，有新的思路，能够使用更适合的方法处理，并且是自己自学能力和一学期学习效果的检验。

二、课程设计题目描述2.1现有需求某高校现有两个地理位置分离的分校区，每个校区入网信息点有2000多个，现准备通过科教网接入因特网，但从科教网只申请到4个B网络（172.17.1.0\172.17.10.0\172.17.20.0\172.17.30.0）为了安全，要求每个分校区的学生公寓子网和教师子网不在同一广播域。

同时，学校现有一台服务器供学校师生链接校园网站服务。

2.2未来发展未来的3-5年，校园电脑会增加500台左右，主要增加在科研网，用于学校对学生的科研教育用。

2.3网络功能根据学校现有的规模和需求及发展范围建立的网络有如下功能;1)建立学校自己的网站，向外界发布信息，并进行网络上的服务2)科教网连接Internet，供学生及教师的学习需求3)校园内部网络实现资源共享，以提高工作效率4)建立网络时应注意网络的扩展性，以方便日后的网络升级和增加计算机5)在校园内部建立学生数据库，如学生档案，成绩评定，学习及考试日程三、课程设计报告内容3.1 设计任务1．VLAN与VTP。

计算机网络技术期末考试题目：公司网络拓扑设计图学院级班学号：姓名：指导教师：完成时间：2017 年6 月一．设计目的1．通过对网络的具体规划和组建，掌握网络互连设备的使用及工作原理，增加对计算机网络软、硬件组成的感性认识，初步学会典型局域网络的操作和使用技能；2．加深理解网络分层结构概念，尤其是对话层、表示层、应用层等高层协议软件的通信功能、实现方法，掌握网络互连设备的使用及工作原理，掌握IP地址的配置；3．初步掌握局域网的设计技术和技巧培养开发网络应用的独立工作能力，掌握IP地址的配置及数据传输过程道贺路由的选择。
