电压比较器滞回电压比较器比较器的应

电压比较器实验总结在本次电压比较器实验中，我们主要通过实际操作来探究电压比较器的工作原理和特性。

通过实验，我们深入了解了电压比较器在电子电路中的重要作用，并总结了一些实验中的经验和教训。

首先，我们搭建了一个基本的电压比较器电路，包括一个运放和一些电阻元件。

通过调节输入电压，我们观察到了电压比较器的输出变化情况。

在此过程中，我们发现了一些重要的现象和规律。

在实验中，我们发现电压比较器的输入电压与输出电压之间存在着一定的关系。

当输入电压高于某一阈值时，输出电压会发生突变，从高电平变为低电平；反之，当输入电压低于该阈值时，输出电压则会由低电平变为高电平。

这种阈值电压被称为比较器的触发电压，是电压比较器工作的关键。

除此之外，我们还发现了电压比较器的输出具有一定的滞回特性。

也就是说，当输入电压在触发电压附近发生微小波动时，输出电压并不会立刻改变状态，而是需要经过一定的延迟才能完成状态转换。

这种滞回特性使得电压比较器在实际应用中更加稳定可靠。

在实验过程中，我们也遇到了一些问题和挑战。

例如，电压比较器的输入电压范围、输出电压稳定性、电源电压对比较器性能的影响等都需要我们认真对待和解决。

通过不断调整和实验，我们逐渐克服了这些问题，并取得了一些有益的实验结果。

总的来说，本次电压比较器实验让我们对电子电路中的电压比较器有了更深入的了解。

通过实际操作，我们不仅加深了对理论知识的理解，还积累了丰富的实验经验。

希望今后能够进一步应用这些知识，为我们的学习和科研工作提供更多的帮助。

通过本次实验，我们对电压比较器的工作原理和特性有了更深入的了解，也积累了丰富的实验经验。

希望今后能够进一步应用这些知识，为我们的学习和科研工作提供更多的帮助。

电压比较器原理新解（之二）——听咸老师说电子电路系列之二二、“点”比较器和“段”比较器电路1、点（单值）比较器输入信号与一个电压“点”相比较，得到逻辑输出结果。

见图1-6典型电路，其基准（比较）电压2.5V，系+5V经由R1、R2分压取得，送入比较器N1的同相输入端，输入信号由反相输入端进入。

一般比较器典型翻转电压为10mV，即电路的动作灵敏度为±10mV。

输入信号和2.5V基准电压相比较，IN=2.51V时及以上时，OUT端变为+5V高电平；当IN=2.49V及以下时，OUT端变为0V低电平。

输入电压是和2.5V这个电压“点”相比较，电路具备较高的灵敏度和比较精度。

图1-6 点（单值）比较器典型电路在给出比较器故障判断的方法之前，我要先行给出电子电路故障检测的总原则：1）先软件后硬件（针对MCU或DSP系统电路）；2）先电源后信号（针对硬件电路）；3）先两端后中间（针对信号传输电路）。

再落实到图1-6的具体电路：1）+15V电源、+5V电源正常（及上拉电阻正常）；2）2.5V基准电压正常；3）不符合比较器原则，比较器坏。

如IN+< IN-，OUT端仍为+5V，说明比较器已坏。

2、段（滞回）比较器输入信号与一个电压“段”相比较，得到逻辑输出结果。

系统的灵敏度和稳定度永远是一对不可调和的矛盾，设计者两害相权取其轻，在其中取得折衷方案，以牺灵敏度来换取稳定度。

而有时，过高的灵敏度恰恰是有害的，是控制系统所不能允许的。

这需要采取——添加正反馈支路，使比较器的翻转特性由“点”比较过渡到“段”比较，提升电路的稳定程度。

图1-7段（滞回）比较器的电路构成形式如温度控制电路，若控制灵敏度过高（如1℃），则会造成加热功率部件不必要的频繁通、断电，严重降低控制部件寿命，引发高故障率。

通过用增加温度回差的方法降低控制灵敏度，如将灵敏度控制在±3℃范围以内，既能满足工艺要求，又保障了系统可靠性和稳定性。

基于multisim的滞回电压比较器的设计及其应用滞回电压比较器是一种基于反馈的电路，用于将一个输入信号与固定的阈值进行比较，从而产生一个二进制数字输出。

multisim是一种电路模拟软件，是设计和测试电路的理想工具。

本文将介绍基于multisim的滞回电压比较器的设计方法及其应用。

一、设计原理滞回电压比较器的核心部件是用于放大和反馈的比较器。

以下是滞回电压比较器的工作原理：- 输入信号被传入比较器。

- 如果输入信号的幅度大于阈值电平，则比较器将二极管 D1 导通并输出高电平。

- 当输出电压达到某个阈值时，反馈回路会给放大器提供强反馈，并将逆向比较器输入电压引至零。

这导致比较器关闭。

- 在输入信号下降到低于阈值电平之前，输出保持高电平，无论输入信号的变化如何。

二、电路设计滞回电压比较器可以用多种电子元件构建。

在此，我们将使用multisim软件来构建一个基于操作放大器的滞回电压比较器电路。

以下是电路的设计步骤：1、进入multisim软件，选择“新建电路”开始新建电路。

2、选择工具栏中的“元件”按钮，找到所需的元件并将其放置到电路中。

3、选择操作放大器（op-amp）元件，放置在电路中。

4、添加滞回电阻。

将一个滞回电阻放置在比较器的输入端，另一个放在反馈电路中。

5、添加比较电阻。

将两个比较电阻连接在操作放大器的输入端和接地点之间。

6、添加稳压二极管。

将稳压二极管 D1 放置在电路的输出端，用于产生固定的阈值电平。

7、连接电路的各个部分，以使它们能够正常工作。

三、应用滞回电压比较器可以用于许多应用，例如：1、电子开关：当输入信号达到设定阈值时，比较器将输出一个稳定的高电平，使得电路器件可以接通/断开。

2、电池充电：当电池充电电压达到设定阈值时，比较器将控制充电器结构的开关，以保护电池免受过度充放电的影响。

3、电压稳定器：比较器可以监测电压并调整输出电压，以保持其稳定。

总之，滞回电压比较器是一种实用的电路，可大大简化和方便电路设计及各种电子设备的使用，是电子工程师必备的一种工具和技能。

电压比较器是什么电压比较器的工作原理
电压比较器是对输入信号进行鉴别与比较的电路，是组成非正弦波发生电路的基本单元电路。

电压比较器主要有单项比较器、迟滞比较器和双限比较器（窗口比较器）。

双限比较器有两个转折电压，当输入电压向单一方向变化时输出电压跃变两次。

其传输特性如下：
单限比较器和滞回比较器区别
单限比较器比滞回比较器抗干扰能力强，而滞回比较器比单限比较器灵敏度高。

单限电压比较器：运放是通过反馈回路和输入回路的确定“运算参数”，比如放大倍数，反馈量可以是输出的电流或电压的部分或全部。

而比较器则不需要反馈，直接比较两个输入端的量，如果
同相输入大于反相，则输出高电平，否则。

滞回比较器又称迟滞比较器：有两个门限电压。

输入单方向变化时，输出只跳变。

输入由大变小时，对应小的门限电压;输入由小变大时，对应大的门限电压。

在两个门限电压之间，输出保持原来
的输出。

上拉电阻会影响比较器输出的高电平的数值，尤其是“OC门“输出格式的比较器），从而影响门
限电压，需要考虑。

主要是影响上门限，可以把它归入正反馈。

电压比较器简单理解为：运放工作于非线性工作状态，假如基准电压在负端输入，输入的电压在正端输入的话，比较电压高于基准电压，运放就输出高电平（接近于运放的工作电源电压），输入的电压在正端输入的话，比较电压低于基准电压，运放就输出低电平。

（接近于地），基准电压加在正端，比较电压加在负端也可以的，输出刚好相反。

总之，就是正端电压高，就输出高电平，负端电压高，就输出低电平。

一、判断题：1、因为N 型半导体的多子是自由电子，所以它带负电。

（ 错 ）2、PN 结在无光照、无外加电压时，结电流为零。

（ 对 ）3、处于放大状态的晶体管，集电极电流是多子漂移运动形成的。

（ 错 ）4、只有电路既放大电流又放大电压，才称其有放大作用。

（ 错 ）5、可以说任何放大电路都有功率放大作用。

（ 对 ）6、电路中各电量的交流成份是交流信号源提供的。

（ 错 ）7、放大电路必须加上合适的直流电源才能正常工作。

（ 对 ）8、由于放大的对象是变化量，所以当输入信号为直流信号时，任何放大电路的输出都毫无变化。

（错 ）9、现测得两个共射放大电路空载时的电压放大倍数均为－100，将它们连成两级放大电路，其电压放大倍数应为10000。

( 错 )10、阻容耦合多级放大电路各级的Q 点相互独立，( 对 )它只能放大交流信号。

( 对 )11、直接耦合多级放大电路各级的Q 点相互影响，( 对 )它只能放大直流信号。

( 错 )12、只有直接耦合放大电路中晶体管的参数才随温度而变化。

( 错 )13、运放的共模抑制比c dCMR A A K ( 对 )14、在输入信号作用时，偏置电路改变了各放大管的动态电流。

( 错 )15、若放大电路的放大倍数为负，则引入的反馈一定是负反馈。

（ 错 ）16、若放大电路引入负反馈，则负载电阻变化时，输出电压基本不变。

（ 错 ）17、只要在放大电路中引入反馈，就一定能使其性能得到改善。

（ 错 ）18、放大电路的级数越多，引入的负反馈越强，放大倍数就越稳定。

（ 错 ）19、反馈量仅仅决定于输出量。

（ 对 ）20、既然电流负反馈稳定输出电流，那么必然稳定输出电压。

（ 错 ）21、运算电路中一般均引入负反馈。

（ 对 ）22、在运算电路中，集成运放的反相输入端均为虚地。

（ 错 ）23、凡是运算电路都可利用“虚短”和“虚断”的概念求解运算关系。

（对）24、只要电路引入了正反馈，就一定会产生正弦波振荡。

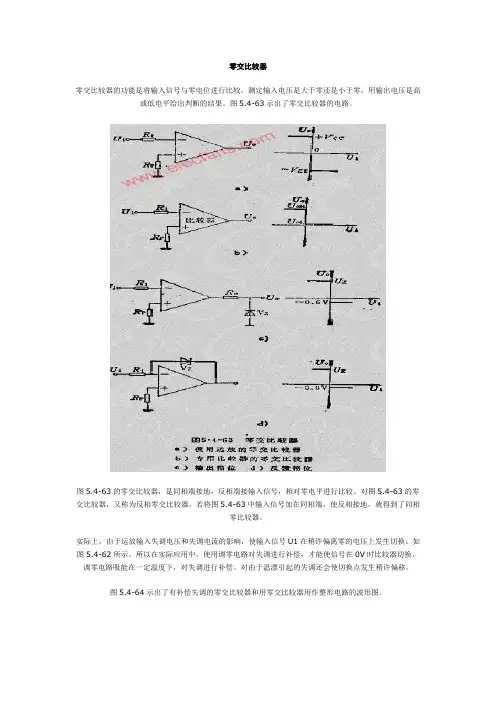

零交比较器零交比较器的功能是将输入信号与零电位进行比较，测定输入电压是大于零还是小于零，用输出电压是高或低电平给出判断的结果。

图5.4-63示出了零交比较器的电路。

图5.4-63的零交比较器，是同相端接地，反相端接输入信号，相对零电平进行比较。

对图5.4-63的零交比较器，又称为反相零交比较器，若将图5.4-63中输入信号加在同相端，使反相接地，就得到了同相零比较器。

实际上，由于运放输入失调电压和失调电流的影响，使输入信号U1在稍许偏离零的电压上发生切换。

如图5.4-62所示。

所以在实际应用中，使用调零电路对失调进行补偿，才能使信号在0V时比较器切换。

调零电路吸能在一定温度下，对失调进行补偿。

对由于温漂引起的失调还会使切换点发生稍许偏移。

图5.4-64示出了有补偿失调的零交比较器和用零交比较器用作整形电路的波形图。

任意电平比较器1、双端输入式电压比较器图5.4-65为双端输入式比较器。

将基准电压UR加在运放的同相端，比较信号U4加在反相端。

实现电压比较。

当UR为零时，就成为零交比较器。

其工作原理与零交比较器相同，只是切换点电压不是0V而是基准电压UR的值。

当U1大于UM时，比较器输出作出0的响应。

2、单端输入式电压比较器单端输入式比较器是将输入信号和基准信号都加在比较器的反相端，使电路工作在反相输入状态，输入信号将不引进共模电压，因此，特别适用于基准电平超过运放共模电压范围的情况。

图5.4-66示出了单端输入式比较器的电路。

该电路的门限电位为由此得出由式可知，改变R2/R1的比值，或者改变基准电压UR，都能方便地调节门限电位。

该电路缺点是输入阻抗低，当R2/R1的值比较大时，失调电压U10及其温漂对电路的影响也变大。

电平滞后比较器图5.4-67是反相型滞后比较器。

由图中可以看出，引进正反馈后，使电路产生两个门限电压UTH和-UT H，它们是使比较器翻转的切换点。

UTH和-UTH的差值△UTH是门限宽度，即是滞后电压。

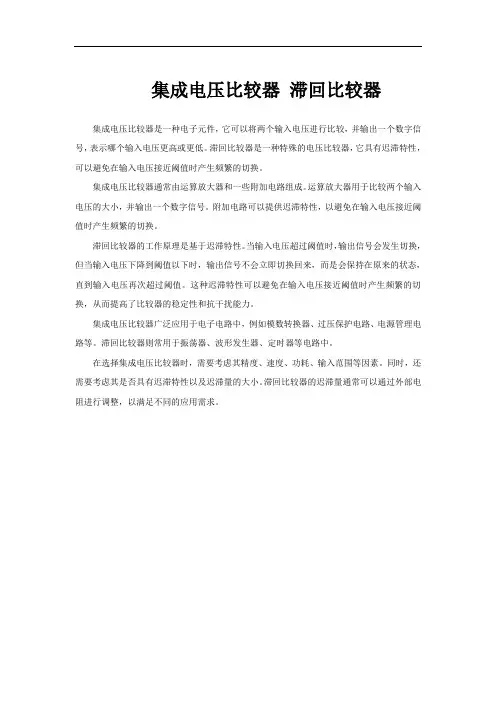

集成电压比较器滞回比较器
集成电压比较器是一种电子元件，它可以将两个输入电压进行比较，并输出一个数字信号，表示哪个输入电压更高或更低。

滞回比较器是一种特殊的电压比较器，它具有迟滞特性，可以避免在输入电压接近阈值时产生频繁的切换。

集成电压比较器通常由运算放大器和一些附加电路组成。

运算放大器用于比较两个输入电压的大小，并输出一个数字信号。

附加电路可以提供迟滞特性，以避免在输入电压接近阈值时产生频繁的切换。

滞回比较器的工作原理是基于迟滞特性。

当输入电压超过阈值时，输出信号会发生切换，但当输入电压下降到阈值以下时，输出信号不会立即切换回来，而是会保持在原来的状态，直到输入电压再次超过阈值。

这种迟滞特性可以避免在输入电压接近阈值时产生频繁的切换，从而提高了比较器的稳定性和抗干扰能力。

集成电压比较器广泛应用于电子电路中，例如模数转换器、过压保护电路、电源管理电路等。

滞回比较器则常用于振荡器、波形发生器、定时器等电路中。

在选择集成电压比较器时，需要考虑其精度、速度、功耗、输入范围等因素。

同时，还需要考虑其是否具有迟滞特性以及迟滞量的大小。

滞回比较器的迟滞量通常可以通过外部电阻进行调整，以满足不同的应用需求。

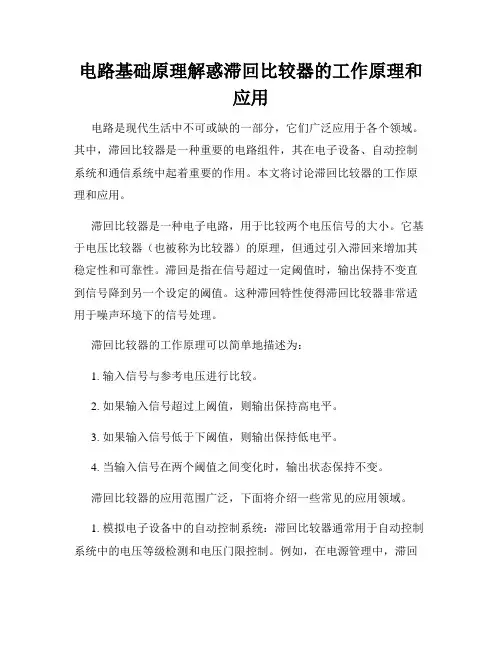

电路基础原理解惑滞回比较器的工作原理和应用电路是现代生活中不可或缺的一部分，它们广泛应用于各个领域。

其中，滞回比较器是一种重要的电路组件，其在电子设备、自动控制系统和通信系统中起着重要的作用。

本文将讨论滞回比较器的工作原理和应用。

滞回比较器是一种电子电路，用于比较两个电压信号的大小。

它基于电压比较器（也被称为比较器）的原理，但通过引入滞回来增加其稳定性和可靠性。

滞回是指在信号超过一定阈值时，输出保持不变直到信号降到另一个设定的阈值。

这种滞回特性使得滞回比较器非常适用于噪声环境下的信号处理。

滞回比较器的工作原理可以简单地描述为：1. 输入信号与参考电压进行比较。

2. 如果输入信号超过上阈值，则输出保持高电平。

3. 如果输入信号低于下阈值，则输出保持低电平。

4. 当输入信号在两个阈值之间变化时，输出状态保持不变。

滞回比较器的应用范围广泛，下面将介绍一些常见的应用领域。

1. 模拟电子设备中的自动控制系统：滞回比较器通常用于自动控制系统中的电压等级检测和电压门限控制。

例如，在电源管理中，滞回比较器可以用来检测电池电压是否低于某个阈值，从而触发报警或关闭不必要的装置。

2. 通信系统中的信号处理：滞回比较器在通信接收机中起着重要作用，特别是在抑制噪声和增强信号质量方面。

它可以用来提取出满足特定条件的信号，以实现更稳定和可靠的通信。

3. 仪器和测量设备：滞回比较器在仪器和测量设备中的应用也非常广泛。

例如，在温度测量中，滞回比较器可以用来检测温度是否超过设定的阈值，并触发相应的报警或控制动作。

4. 电子游戏和音响设备：滞回比较器在电子游戏和音响设备中的应用也相当丰富。

它可以用于检测游戏控制器的按键动作，或者在音频信号处理中用来控制音量的增强或削弱。

总之，滞回比较器在电路设计中扮演着重要的角色。

它的工作原理简单，但却具有重要的功能和应用。

通过引入滞回特性，滞回比较器能够在噪声环境下提供稳定的输出和可靠的信号处理。

常见电压比较器分析比较电压比较器通常由集成运放构成,与普通运放电路不同的就是,比较器中的集成运放大多处于开环或正反馈的状态。

只要在两个输入端加一个很小的信号,运放就会进入非线性区,属于集成运放的非线性应用范围。

在分析比较器时,虚断路原则仍成立,虚短及虚地等概念仅在判断临界情况时才适应。

一、零电平比较器(过零比较器)电压比较器就是将一个模拟输入信号ui与一个固定的参考电压UR进行比较与鉴别的电路。

参考电压为零的比较器称为零电平比较器。

按输入方式的不同可分为反相输入与同相输入两种零电位比较器,如图1(a)、(b)所示图1 过零比较器(a)反相输入;(b)同相输入通常用阈值电压与传输特性来描述比较器的工作特性。

阈值电压(又称门槛电平)就是使比较器输出电压发生跳变时的输入电压值,简称为阈值,用符号UTH表示。

估算阈值主要应抓住输入信号使输出电压发生跳变时的临界条件。

这个临界条件就是集成运放两个输入端的电位相等(两个输入端的电流也视为零),即U+=U–。

对于图1(a)电路,U–=Ui, U+=0, UTH=0。

传输特性就是比较器的输出电压uo与输入电压ui在平面直角坐标上的关系。

画传输特性的一般步骤就是:先求阈值,再根据电压比较器的具体电路,分析在输入电压由最低变到最高(正向过程)与输入电压由最高到最低(负向过程)两种情况下,输出电压的变化规律,然后画出传输特性。

二、任意电平比较器(俘零比较器)将零电平比较器中的接地端改接为一个参考电压UR(设为直流电压),由于UR的大小与极性均可调整,电路成为任意电平比较器或称俘零比较器。

图2 任意电平比较器及传输特性(a)任意电平比较器;(b)传输特性图3 电平检测比较器信传输特性(a)电平检测比较器;(b)传输特性电平电压比较器结构简单,灵敏度高,但它的抗干扰能力差。

也就就是说,如果输入信号因干扰在阈值附近变化时,输出电压将在高、低两个电平之间反复地跳变,可能使输出状态产生误动作。

电压比较器的思考题
电压比较器的思考题
电压比较器是一种广泛应用于各种电路中的重要元件。

它可以将两个不同电压的信号进行比较，并输出相应的结果。

在实际应用中，我们经常会遇到一些与电压比较器有关的问题。

下面就让我们来探讨一些关于电压比较器的思考题。

一、电压比较器基本原理
1. 什么是电压比较器？
2. 电压比较器有哪些基本特点？
3. 请简述开环增益和闭环增益之间的关系。

4. 在实际应用中，为什么需要使用反馈？
二、常见类型的电压比较器
1. 基准型电压比较器有哪些特点？
2. 差分型电压比较器和单端型电压比较器有什么区别？
3. 窗口型电压比较器和滞回型电压比较器分别适用于哪些场合？
三、如何选择合适的电压比较器
1. 如何选择合适的输入偏置电阻？
2. 如何选择合适的开环增益？
3. 如何选择合适的输出类型？
4. 如何选择合适的工作电压范围？
四、电压比较器的应用
1. 请列举几个典型的电压比较器应用场合。

2. 如何使用电压比较器实现温度控制？
3. 如何使用电压比较器实现光敏控制？
五、常见问题及解决方法
1. 为什么在使用电压比较器时会出现漂移？
2. 如何解决输出噪声问题？
3. 如何解决输入偏置电阻过大或过小的问题？
六、总结
通过对以上问题的探讨，我们可以更加深入地了解电压比较器的基本原理和应用方法。

在实际应用中，我们需要根据具体情况选择合适的电压比较器，并注意一些常见问题及其解决方法。

只有这样，才能更好地发挥电压比较器的功能，为我们带来更多便利和效益。

比较器的选型与滞回比较器的应用比较器，是一种非线性电路，其基本工作原理与运算放大器相同，都是以较大增益将同相与反向端子间差模电压进行放大并输出。

但比较器与运算放大器在结构上最大的不同就是比较器没有相位补偿电容，这一不同点体现在比较器性能方面有两点：①一般情况下，比较器的响应速度比运算放大器要快的多；②加负反馈时会产生振荡。

我们公司常用的比较器是LM339，在使用的过程中发现其上升沿很缓，且在加滞回的情况下确实可以减小噪声的干扰但响应时间会变长。

下面讨论不同输入信号、供电电压等情况下，比较器的选型和滞回比较器应用的影响。

对比较器的选型一般考虑以下几个方面：①电源电压条件，如LM139的供电电压范围是2—36V，TLV7211的供电电压范围是2.7—16V,TLV3502的供电电压范围是2.7V—5.5V；②响应时间，一般的通用比较器的响应时间都在us级，也就是输入的最大频率在几十到几百千赫兹之间，但是高速的比较器一般在ns级，如TLV3502的响应时间是4.5ns；③输出形式，大致有三种类型：集电极开路（如LM139）、互补式射级跟随器和图腾柱式（如TLV7211）；④上升时间与下降时间，这个参数在有些比较器的Datasheet中没有（如LM339,实验证明其上升时间较长、波形较缓），如TLV7211的上升时间与下降时间在10kHz，输入端压差为10mV的情况下是0.3us。

当然在某些特定的场合的应用还需要考虑其消耗功率、工作温度等等。

有些信号受噪声的影响很大，输出的波形不规则，因此引入了滞回比较器用其尽量减小噪声的影响。

滞回电路图及分析如图1所示。

这种电路输入信号中即使叠加有噪声，若噪声电平在滞回范围以内，输出就不会发生称为多重触发的误动作。

图1 滞回比较电路如图1所示，滞回电路中R1、R2会影响比较器的响应时间，导致输出信号延迟于输入信号的时间变长。

通过实验验证LM339的滞回比较，在允许通过的频率范围内，当R1=510kΩ，R2=1MΩ时，响应时间是2us；当R1=5.1kΩ，R2=10kΩ时，响应时间是0.8us；当没有滞回比较时，响应时间是0.4us。

云南省广播电视技术能手竞赛实操题目一、填空题共30分，每空1分1、广播电视技术维护工作要坚持不间断、高质量、既经济、又安全的十二字方针。

2、信道复用技术有三种方式：时分复用、频分复用和波分复用。

3、如果将十六进制数32转换成十进制数为50，转换成二进制数为110010。

4、一个好的数据压缩技术必须满足3项要求。

一是压缩比大：二是实现压缩的算法简单，压缩、解压缩速度快：三是数据还原效果好。

按照解码后的数据与原始数据是否完全一致来进行分类，数据压缩方法一般划分为有损压缩法和无损压缩法两种。

5、平衡式接法的输入/输出设备抗噪声能力较强，能够抑制共模噪声。

6、响度是人耳对声音强弱的主观感觉人耳对声音强弱的主观感觉人耳对声音强弱的主观感觉人耳对声音强弱的主观感觉。

7、人的听觉范围大约在20Hz到20KHz。

8、我们通常所使用的MP 3音频格式，是指采用MPEG-1编码方式的第3层编码。

采用此类编码算法进行音频数据的压缩主要是利用了人耳掩蔽效应的心理声学模型。

9、AES/EBU数字音频接口，采用了串行传输格式，用于线性地表示数字音频信号。

该标准采用单根绞合线对，在无须均衡的情况下，可以在长达100米的距离上传输数据。

而MADI接口是允许最多56个信道的音频数据沿最长50米单根带BNC终端的电缆传输的多信道音频数字接口。

10、信道编码是在数据的存储或传输之前进行的，其主要目的是将原始信息的比特形式转换为适于信道传输的比特形式。

11、播出系统最基本的功能是录播播出系统最基本的功能是录播播出系统最基本的功能是录播播出系统最基本的功能是录播、直播、转播和热线等和热线等和热线等和热线等。

12、传声器的主要性能指标包括传声器的主要性能指标包括传声器的主要性能指标包括传声器的主要性能指标包括灵敏度、频率特性、输出阻抗和方向性。

二、单项选择题(本大题共10小题，每小题2分，共20分）1、CD的音频的信号是典型的(A)A、离散信号B、连续信号C、连续和离散信号D、电波传输信号2、扬声器得到的功率不要超过它的(C)功率，否则，将会烧毁音圈。

建立比较器的外部滞回电压长期以来, 模拟比较器的使用一直处在它的“同伴”——运算放大器的阴影之中。

运算放大器是广泛使用的电子器件, 设计人员发表了大量针对运算放大器的应用笔记, 而关于比较器的应用笔记较少。

正是由于缺少比较器的应用资料, 很多用户希望Maxim应用部能够在如何建立比较器滞回电压方面提供帮助。

本文针对这一需求, 介绍在一些常用的比较器电路中建立滞回电压的方法, 并且讨论了提高噪声抑制能力和系统稳定性有关措施。

电压比较器可以看作是放大倍数接近“无穷大”的运算放大器。

电压比较器的功能：比较两个电压的大小(用输出电压的高或低电平，表示两个输入电压的大小关系)：当”＋”输入端电压高于”－”输入端时，电压比较器输出为高电平；当”＋”输入端电压低于”－”输入端时，电压比较器输出为低电平；电压比较器的作用：它可用作模拟电路和数字电路的接口，还可以用作波形产生和变换电路等。

利用简单电压比较器可将正弦波变为同频率的方波或矩形波。

简单的电压比较器结构简单，灵敏度高，但是抗干扰能力差，因此我们就要对它进行改进。

改进后的电压比较器有：滞回比较器和窗口比较器。

运放，是通过反馈回路和输入回路的确定“运算参数”，比如放大倍数，反馈量可以是输出的电流或电压的部分或全部。

而比较器则不需要反馈，直接比较两个输入端的量，如果同相输入大于反相，则输出高电平，否则输出低电平。

电压比较器输入是线性量，而输出是开关（高低电平）量。

一般应用中，有时也可以用线性运算放大器，在不加负反馈的情况下，构成电压比较器来使用。

可用作电压比较器的芯片：所有的运算放大器。

常见的有LM324 LM358 uA741 TL081\2\3\4 OP07 OP27，这些都可以做成电压比较器（不加负反馈）。

LM339、LM393是专业的电压比较器，切换速度快，延迟时间小，可用在专门的电压比较场合，其实它们也是一种运算放大器。

关于比较器滞回的讨论需要从“滞回”的定义开始, 与许多其它技术术语一样, “滞回”源于希腊语, 含义是“延迟”或“滞后”, 或阻碍前一状态的变化。

自测题一一、判断题1．因为P 型半导体的多数载流子是空穴，所以它带正电。

( F ）2．在N 型半导体中如果掺入足够量的三价元素，可将其改型为P 型半导体。

( T ) 3．处于放大状态的三极管，集电极电流是多数载流子漂移所形成的.( F ) 二、单选题1．半导体中的少数载流子产生的原因是（ D ).A ．外电场B ．内电场C ．掺杂D ．热激发 2．用万用表测二极管的正、反向电阻来判断二极管的好坏，好的管子应为（ C )。

A ．正、反向电阻相等 B ．正向电阻大,反向电阻小 C ．反向电阻比正向电阻大很多倍 D ．正、反向电阻都等于无穷大 3．二极管的伏安特性曲线的正向部分在环境温度升高时将( B ）。

(X 轴为电压) A ．右移 B ．左移 C ．上移 D ．下移 4．当外加偏置电压不变时，若工作温度升高，二极管的正向导通电流将（ A ）。

A ．增大 B ．减小 C ．不变 D ．不确定 5．三极管β值是反映（ B )能力的参数.（三极管可改为电流控制电流源）A ．电压控制电压B ．电流控制电流C ．电压控制电流D ．电流控制电压6．温度升高时，三极管的β值将( A ).A ．增大B ．减少C ．不变D ．不能确定7．下列选项中，不属三极管的参数是( B ）.A ．电流放大系数B ．最大整流电流C ．集电极最大允许电流D ．集电极最大允许耗散功率 8．某放大电路中三极管的三个管脚的电位分别为V U 61=，V U 4.52=，V U 123=,则对应该管的管脚排列依次是( B ） .A ．e, b ， cB ．b ， e ， cC ．b ， c, eD ．c ， b ， e9．晶体三极管的反向电流是由（ B ）运动形成的. A ．多数载流子 B ．少数载流子C ．扩散D ．少数载流子和多数载流子共同 10．三极管工作在放大区，三个电极的电位分别是6V 、12V 和6。

7V ，则此三极管是( D ）。

一、填空题1.在本征半导体中掺入五价元素形成型半导体，该杂质半导体中的多数载流子是。

2.当外加电压极性不同时，PN结表现出截然不同的导电性能，即呈现出；PN结外加正向电压时处于状态；PN结外加反向电压时处于状态。

3.使晶体管工作在放大状态的外部条件是正向偏置，且反向偏置。

4.当环境温度升高时，二极管的正向特性曲线将移，反向特性曲线将移。

5.晶体管单管放大电路的三种基本放大电路中，放大电路的输入电阻最大、输出电阻最小。

6.使电压比较器的输出电压u o从高电平U OH跃变为低电平U OL，或者从U OL跃变为U OH的输入电压称为。

7.差分放大电路对信号有放大作用，对信号有抑制作用。

8.理想运放工作在线性区时具有和的特点。

9.单相交流电经过电源变压器、电路、滤波电路和电路转换成稳定的直流电压。

10.放大电路中为了稳定静态工作点，应引入负反馈；为了稳定输出电流，应引入负反馈；为了减小输入电阻，应引入负反馈。

二、单项选择题1.PN结加正向电压时，空间电荷区将（）。

A.变宽B.变窄C.基本不变D.先变宽再变窄2.P型半导体中的少数载流子为（）。

A．自由电子 B．空穴 C．带正电的杂质离子 D.带负电的杂质离子3.直接耦合放大电路存在零点漂移的主要原因是（）。

A.元件老化B.晶体管参数受温度影响C.放大倍数不够稳定D.电源电压不温定4.稳压管的稳压区是其工作在（）。

A.反向截止B.反向击穿C.正向击穿D.正向导通5.直流稳压电源中整流电路的目的是（）。

A.将交流变为直流B.将高频变为低频C.将正弦波变为方波D.将小信号变为大信号6.集成运算放大电路均采用（）耦合方式。

A.阻容B.光电C.直接D.变压器7.阻容耦合放大电路的特点是（）。

A.工作点互相独立B.便于集成C.存在零点漂移D.能放大变化缓慢的信号8.对于放大电路，所谓开环是指（）。

A.考虑信号源内阻B.无反馈通路C.接入电源D.接入负载9.工作在放大区的三极管，已知值 =100，I B =20μA，I E约为（）mA。
