怎样处理点钞机故障一般故障排除方法故障现象排除方法紫光误报：（原因分析：灵敏度太高避开强光源）逆时针适当调节电位器紫光漏报：（原因分析：灵敏度太低清除灰尘）顺时针适当调节电位器紫光管损坏：更换紫光管紫光传感器插头接触不良：重新插好插头磁性误报：（原因分析：磁头信号弱）逆时针调节电位器磁头插头接触不良：重新插好插头磁头间隙太大：调小间隙宽度异常：（各种币全部误报时）清除码盘及光耦灰尘，查看光耦是否脱落运转时调节码盘电位器使第脚电压为更换码盘光耦磁路放大器异常：更换主板磁性漏报：（原因分析：槽轮上有杂物干扰）启动机器用毛刷清除杂物磁头比较电压过低：调高磁头比较电压磁头损坏：更换磁头磁头间隙太小：调整间隙磁路放大器异常：更换主板主板与电源板的电源连线接触不良：重新插好插子不计数计数对管有灰尘或移位：清除灰尘对准光轴接收管电压偏差：调节相应电位器计数少张：（原因分析：喂钞台磨擦力过松）顺时针调节喂钞台旋钮计数对管有灰尘：用毛刷清除灰尘不启动：（原因：启动光耦连接线脱落）重新插好启动光耦各段接插件自动清零对管插子接触不良或损坏：重新插好清零插子或更换对管喂钞台调节过紧或纸币卡住：逆时针调松喂钞台或清除纸币启动光耦损坏：更换启动光耦电源板损坏：更换电源板大电机转动慢或震动：（原因：电源板损坏）更换电源板开机大电机转，接钞轮不转：（原因：信号线插子脱落）重新插好信号线插子开机蜂鸣器一直叫或显示乱码：（原因：单片机损坏或晶振损坏）更换单片机或晶振显示器缺笔：（原因：数码管坏）更换显示器报警无声音：（原因：蜂鸣器损坏）更换蜂鸣器开机全无：（原因：保险丝烧毁电源板损坏）更换电源板大电机损坏：更换大电机电源变压器损坏：更换电源变压器启动时其它正常显示器无显示：（原因分析：显示器连接线接触不好或显示器不行）重新插好或更换显示器连接线、更换显示器开机自检显示代码代码故障部位光检左计数右计数进钞光耦磁头接钞光耦数据读取，（同时按下功能与复位键开机）光检机无此功能项目磁性宽度/ mm数据 > -如不符合上表数据即会停机报警，（注：以上数据为十六进制显示）参数显示位置：计数显示窗预置显示窗磁性宽度各电位器电压围表：名称磁头左右计数码盘紫光电位器电压V V适当效果磁检无漏无误计数准确 IC2 第 1 脚电压为光检无漏无误注：磁头与槽轮间隙为-0.4 mm。

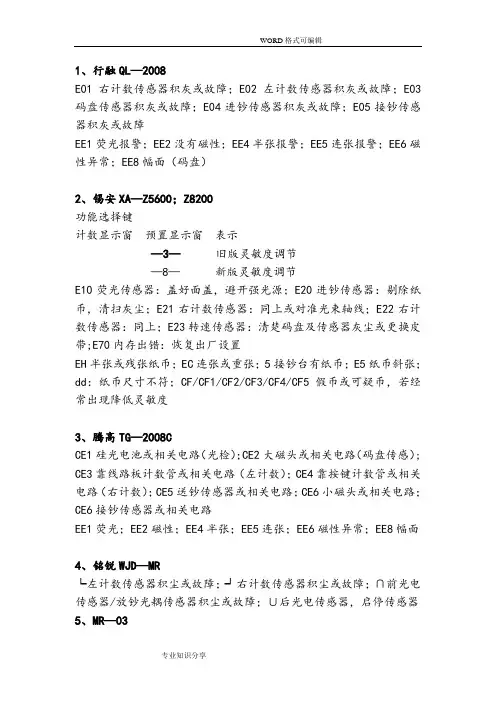

1、行融QL—2008E01右计数传感器积灰或故障；E02左计数传感器积灰或故障；E03码盘传感器积灰或故障；E04进钞传感器积灰或故障；E05接钞传感器积灰或故障EE1荧光报警；EE2没有磁性；EE4半张报警；EE5连张报警；EE6磁性异常；EE8幅面（码盘）2、锡安XA—Z5600；Z8200功能选择键计数显示窗预置显示窗表示—3—旧版灵敏度调节—8—新版灵敏度调节E10荧光传感器：盖好面盖，避开强光源；E20进钞传感器：剔除纸币，清扫灰尘；E21右计数传感器：同上或对准光束轴线；E22右计数传感器：同上；E23转速传感器：清楚码盘及传感器灰尘或更换皮带;E70内存出错：恢复出厂设置EH半张或残张纸币；EC连张或重张；5接钞台有纸币；E5纸币斜张；dd：纸币尺寸不符；CF/CF1/CF2/CF3/CF4/CF5假币或可疑币，若经常出现降低灵敏度3、腾高TG—2008CCE1硅光电池或相关电路（光检）；CE2大磁头或相关电路（码盘传感）; CE3靠线路板计数管或相关电路（左计数）；CE4靠按键计数管或相关电路（右计数）；CE5送钞传感器或相关电路；CE6小磁头或相关电路；CE6接钞传感器或相关电路EE1荧光；EE2磁性；EE4半张；EE5连张；EE6磁性异常；EE8幅面4、铭锐WJD—MR┕左计数传感器积尘或故障；┙右计数传感器积尘或故障；∩前光电传感器/放钞光耦传感器积尘或故障；∪后光电传感器，启停传感器5、MR—03--1紫光报警或重张报警；--2中间大磁头信号弱报警；--3红外报警；--4半张报警；--5幅面报警；--6中间小磁头信号弱报警；--7左边小磁头信号弱报警；--8右边小磁头信号弱报警；--9左右小磁头信号弱报警；--LC连张报警6、MR—05--1荧光过强；--2安全线传感器磁性弱；--22安全线传感器磁性强；--3红外弱；--4半张；--5幅面；--6中间小磁头磁性弱；--66中间小磁头磁性强；--7左边小磁头磁性弱；--8右边小磁头磁性弱；--78对应旧版100元，左右小磁头磁性相加弱，对应旧版50元，左右小磁头磁性相加强；--9安全线传感器磁性部分；-11左右小磁头磁性弱；-12左右小磁头磁性强；--L连张或斜张7、MR—06--C重张；其他同MR—058、清雷QL—2008A/BCE1光检故障；CE2码盘传感器；CE3下计数传感器；CE4上计数传感器；CE5进钞传感器；CE8接钞传感器EE1荧光报警；EE2没有磁性；EE4半张报警；EE5连张报警；EE6磁性异常；EE8幅面9、伊来泰克TK—2008A2E01左计数管；E02右计数管；E03码盘对管或电机；E04下钞传感器；E05接钞传感器；E08中小磁头；E09中大磁头；E10紫光EE1荧光；EE2无磁性；EE3强透光；EE4半张或残张；EE5连张或重张；EE6磁性异常；EE7斜张；EE8幅面10、金帆E01左计数管；E02右计数管；E03码盘传感器；E04进钞传感器；E05接钞传感器；E06左边磁头；E07中小磁头；E08右边磁头；E10紫光EE1荧光；EE2无磁性；EE3红外异常；EE4半张；EE5连张；EE6磁性异常；EE7斜张；EE8幅面11、越融403B--1下钞传感器；--2接钞传感器；--3左计数管；--4右计数管；--5码盘传感器；--6荧光E01磁性鉴伪；E02荧光鉴伪；E03/E04斜张或半张、残张12、康艺EH半张或残张；EC连张或重张；CE接钞传感器；EC斜张；dd钞票尺寸不符；CF/CF1/CF2旧疑币E20放钞管；E21左计数管；E22右计数管；E23接钞管；E60码盘13、速必得WJD—2003Abb半张；Lbx重张；ccx多张；Z—bx疑币；dc堵钞；JAx红外；Jbx 荧光；JCx磁性14、商务宝E01右计数管；E02左计数管；E03码盘；E04进钞传感器；E09长磁头；E10光检EE1荧光；EE2磁性；EE4半张；EE6版本面额不符15、金通ER—1接钞；ERT左计数管；ER┙右计数管；ER三传动带断裂；ER-卡张/停机16、中科518/618/2088E01右计数；E02左计数；E03码盘；E04进钞；E05接钞；E06左小磁头；E07右小磁头；E08中小磁头；E09中大磁头；E10光检EE1紫光；EE2无磁性；EE4半张；EE5重张；EE6磁性异常；EE8幅面17、欧立ER0/ER1左或右计数；ER2接钞；ER3电机或光盘；ER4存储器损坏或接触不良18、亨力EA0左计数；EA1右计数；EA2下钞管；EA3码盘或电机；EA4中间磁传感器；EA5左侧传感器；EA6右侧传感器y荧光；C磁性；5数码；H红外；5--没磁性；5--两边磁性弱；C-1半张；C-2连张；C-3幅面不符19、银利DCJ—40JE01左计数；E02右计数；E03左重张；E04右重张；E05接钞；E06进钞；E07转速20、WJD—3ECE计数管积灰21、伟凡WF—206BE01右计数传感器积尘或故障；E02左计数传感器积尘或故障；E03码盘传感器积尘或故障；E04进钞传感器积尘或故障；E05接钞传感器积尘或故障EE1荧光报警；EE2没有磁性；EE4半张；EE5连张；EE6磁性异常；EE8幅面注：不要预置功能时，按“批量”键或“+1”键盘至关闭，使预置显示窗不显示，否则机器始终处在预置状态。
点钞机维修手册A、机器修理着手点一、根据使用者提供的情况进行分析检测；二、若无根据、机身完好，开机查看时候运转或有自检代码;三、若开机正常，又无自检代码，即查看拉力后下钞有无误报或进入参数查看各参数是否合理。
B、机器故障检查、分析、及处理一、噪音故障轴承生锈、里面结构变形更换对转轮生锈、支架变形、轮里面变形、不居中更换、校正电机转轮电机里面润滑油干、受潮生锈更换轴承接地铜片铜片过长与轴承接触产生摩擦剪短铜片鸡爪捻钞轮与其接触产生摩擦校正捻钞轮叶轮与机体里面的线摩擦整理线码盘装偏与码盘光耦摩擦、或与线接触摩擦校正、整理线二、常见误报、原因及处理E-7 大磁头间隙不合理、对比电压不合理、校正、调压、磁头线接反、磁头受干扰、无磁条、排干扰、更换计数管电压不对、磁头不工作E-4 小磁头间隙不合理，电压不合理、校正、调压、不工作、受干扰排干扰、更换E-2 紫光灯不亮、硅光电池不工作更换E-3 大磁头不工作、大磁头控制、无磁条更换集成块不工作、硅光电池不工作E-9 下钞拉力不平衡调试C-2 清零管不工作、电压不对更换、调试C-3\4 计数管不工作，电压不对、接地更换、调试C-6 码盘不工作、大电机不启动检测这两处C、部件组成一、下钞台组成：面板、扁担、固定冒、支撑脚、下钞光耦、磁条、五指钢片、五指皮、钞台、调节螺丝等作用：下钞放置处1、下钞光耦：下钞启动（详见后面元器件说明）2、五指钢片：滑钞作用3、五指皮：在滑钞的同时阻钞，避免钞冲击，重叠4、调节螺丝：通过调节使钞台斜度变化及钞台与捻钞轮之间间隙变化，从而达到下钞拉力的调二、捻钞轮组成：轴、轮心、齿轮等作用：捻钞提供拉力1、轴：动力传送2、轮心与齿轮：与下钞台配合产生下钞拉力故障及处理:其合成在一起，在运行过程中跳动，致使拉力不平衡，可通过刮去其配合面毛刺使轮跳动减小，或校正轮心使其减小跳动；因其是易损品，时间长久容易老化增强跳动可根据前面的方法进行调试，若不行则更换三、灯架组成：计数发射管、紫光灯、架子等作用：灯的固定1、计数发射管：记钞数（详见后面元器件说明）2、紫光灯：鉴别纸币有无水印（详见后面元器件说明）四、落钞台组成：计数接受管、磁头、磁架、对转轮、接钞架等作用：钞的检验1、计数接收管：钞的计数（详见后面元器件说明）2、磁头：钞的磁性检验（详见后面元器件说明）3、对转轮：与平轮紧合将钞输出其常见故障及处理轴身生锈，将绣刮去，若转动时无噪音，则不必更换；轮架变形则需更换。
第一节、点钞机故障代码：WJD-1000/2000/3000/3600机型1、开机故障代码：CE1：光线过强（避开强光）；调低光检传感器灵敏度（0.04—0.4V之间，电压高灵敏度低）硅光电池损坏；CE2：码盘光耦积尘或者损坏；大电机没有运转；CE3：左计数对管积尘或损坏；左计数对管上下没有对准，松脱；CE4：右计数对管积尘或损坏；右计数对管上下没有对准，松脱；CE5：强光干扰；启动光耦短路；CE6：中间大磁头积尘或损坏；CE7：中间小磁头积尘或损坏；（部分机型没有中间小磁头）CE8：清零对管积尘或损坏；CE9：左边磁头积尘或损坏；CE0：右边磁头积尘或损坏；CEA：按键开关短路。
2、报警故障代码：EE1：荧光报警EE2：无磁性EE3：残币EE4：半张EE5：连涨（捻钞力度小，顺时针调节垂直调节螺丝）；EE6：大磁头磁性异常EE7：斜张（捻钞力度大，逆时针调节垂直调节螺丝）；EE8：宽度检测异常EEC：边磁磁性异常（下钞台不正；边磁头间隙未调节好；边磁头放大电路异常；边磁头不良；）EEA：虚拟磁性异常（中大磁头间隙未调节好；比较电压异常）WJD-3200/4000/X51、开机故障代码：E10：荧光报警（强光干扰）E20：启动光耦不良；E21：左计数对管不良；E22：右计数对管不良；E23：清零对管不良；E30：中间大磁头不良（7824稳压管不良）；E31：左边磁头积尘或者损坏；E32：右边磁头积尘或者损坏；E60：码盘光耦积尘或者损坏；E70：内存出错，需恢复出厂设置（方法：长按累加键开机，再按复位键，即可恢复）2、报警故障代码：EH：半张或残张EC：连张或重张（捻钞力度小，顺时针调节垂直调节螺丝）；ES：斜张（捻钞力度大，逆时针调节垂直调节螺丝）；dd：宽度检测异常St：接钞台上有纸币CF CF2 CF4：中大磁磁性异常（大磁头坏；大磁头电路板不良；插接件松脱；大磁头间隙未调节好）；CF3：中大磁头间隙未调节好；软件调节（按批量键到10，再按累加键加到15，按功能键进入菜单，连续按功能键转换到CF3，出厂参数为5，按累加键增加参数使灵敏度降低，视机器误报的情况增加参数值，按清除键可减少参数灵敏度增高）CF5：边磁头磁性异常；边磁板放大电路异常边磁头间隙未调节好；CF6：中磁板不良；中磁头比较电压异常；软件调节；注：除以上原因所造成的故障外，其它问题请与当地分公司和授权维修点联系。
点钞机维修代码~工作原理二、传动机构：三、辅助部分：四、数码管信号参数说明图：五、点钞机维修代码：一、E01：右计数红外光敏管故障原因1、发射、接收计数管积灰尘，清扫即可。
2、接收管与发射管不对称，导致接收管电压超过1.8V，失去工作，对齐即可。
3、接收管、发射管失效，检验方法：A 发射管：把万用表到二极管档，用测发射管正向电阻为1000欧左右，反向电阻为无穷大（显示为1）者方良好，反之者失效。
B 接收管：把万用表选择到20M档，测接收管正向电阻为M欧，反向电阻则无穷大（显示为1），接收管为良好，反之失效。
二、E02左计数红外光敏管故障原因：（同上）三、E03数码传感器故障1、码盘间隔有积尘，清扫即可。
2、码盘光耦老化，转动时接收电压超过2.2V，调节102调位器，使之达到1.8V左右（顺时针，接收电压上升，反之者下降。
）3、码盘光耦失效，更换即可，检测方向同计数管发射管接收管相同。
四、E04喂钞传感器故障：1、进钞光耦积尘，清扫即可。
2、进钞光耦老化，更换即可。
五、E05防漏张传感器故障1、发射管，接收管积尘，清扫即可。
2、发射管，接收管陷进接钞对管支架里，凸出即可。
3．接钞对管失效，更换即可，检测方法：发射二极管（白色）用万用表测正向电阻为1000欧左右，反向电阻为无穷大（显示为 1 ）接收二极管（黑色）测接收管正向电阻为M欧，反向电阻则无穷大（显示为1），接收管为良好，反之失效。
六、E10光检或紫光管故障逆时针调节104调位器即可。
七、EE1紫光报警逆时针调节104调位器即可。
八、EE2 磁性异常（C 型）1、钞板下钞不平整，调节钞板，使钞板受力平衡。
2、第五套人民币报警（1）则检查大磁头与槽轮之间间隔应在1-2张纸币。
3、大磁头损坏，更换大磁头即可。
或插子接触不好，重新插过。
4、第四套人民币报警：检查小磁头与平轮之间的间隔，应在1-2张纸币。
或小磁头损坏，更换即可。
九、EE6磁性异常报警（参照数码管磁脉冲信号图）1、第四套人民币报警：调节调位器（微调逆时针））到磁脉冲大于7为止，如果还报，把小磁头重新设置为7档。
