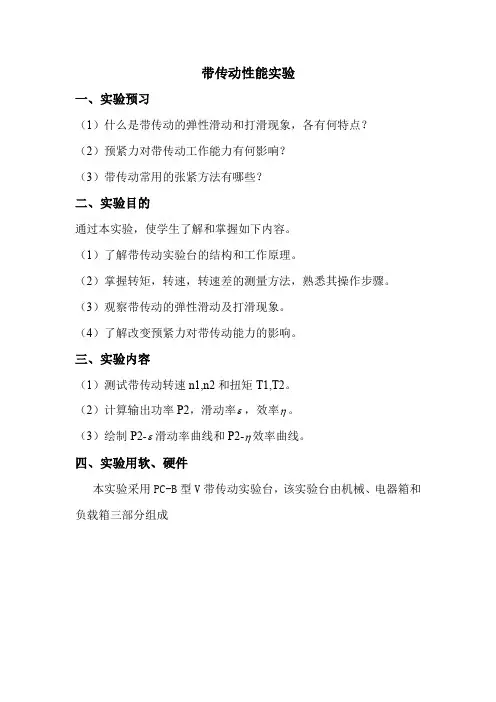

带传动装置性能参数

带传动性能实验一、实验预习（1）什么是带传动的弹性滑动和打滑现象，各有何特点？（2）预紧力对带传动工作能力有何影响？（3）带传动常用的张紧方法有哪些？二、实验目的通过本实验，使学生了解和掌握如下内容。

（1）了解带传动实验台的结构和工作原理。

（2）掌握转矩，转速，转速差的测量方法，熟悉其操作步骤。

（3）观察带传动的弹性滑动及打滑现象。

（4）了解改变预紧力对带传动能力的影响。

三、实验内容（1）测试带传动转速n1,n2和扭矩T1,T2。

（2）计算输出功率P2，滑动率ε，效率η。

（3）绘制P2-ε滑动率曲线和P2-η效率曲线。

四、实验用软、硬件本实验采用PC-B型V带传动实验台，该实验台由机械、电器箱和负载箱三部分组成（1）机械部分包括主动部分和从动部分①主动部分包括:355W直流电动机4和其主轴上的捉弄个带轮2，带预紧装置1，直流电动机测速传感器3及电动机测矩传感器5.电动机安装在可左右直线滑动的平台上，平台与带预紧力装置相连，改变预紧装置1的砝码重力，就可改变传动带的预紧力。

②从动部分宝库：355W直流发电机9和其主轴上的从动带轮8，直流发电机测速传感器10及直流发电机测矩传感器7，发电机发出的电量，经连接电缆送进电气箱12，在经导线14与负载箱13连接。

（2）负载箱由八只40W灯泡组成，改变负载箱上的开关位置，即可改变负载大小。

（3）电器箱试验台所有的控制、测试均由电器箱12来完成，其结构原理如图3.5所示。

旋转设在面板上的调速旋钮，可改变主动轮和被动轮的转速，并由面板上的转速计数器直接显示。

直流电动机和直流发电机的转动力矩也分别由设在面板上的显示器显示出来。

2. 试验台的工作原理试验台上的直流电动机和发电机均由一对滚动轴承支承，电机的定子可绕轴线摆动，从而通过测矩系统，直接测出主动轮和从动轮的工作转矩T1和T2。

主动轮和从动轮的转速n1和n2是通过调速旋钮来调控，并通过测速装置直接显示出来。

这样，就可以得到在相应工况下的一组实验结果。

机械设计课程设计说明书 机械设计课程设计说明书题号：43一、 传动方案-—V 带传动原始题目：课程设计题目五：带式运输机传动装置工作条件：连续单向运转,载荷平稳,空载起动,使用期限10年，小批量生产，两班制工作，运输带速度允许误差为±5％。

滚筒效率：ηj =0。

96（包括滚筒与轴承的效率损失）。

1－电动机 2－带传动 3－减速器 4－联轴器 5－滚筒 6－传送带原始数据题 号 41 42 4344 45 46 47 4849 50运输带工作拉力（N)1100 1150 1200 1250 1300 1350 1450 1500 1500 1600 运输带工作速度（m ·s －1） 1.50 1。

60 1。

70 1。

50 1.55 1.60 1.55 1。

65 1。

70 1.80 卷筒直径(mm) 250 260 270 240 250 260 250 260 280 300已知条件: 1．工作参数运输带工作拉力F = 1200N 。

运输带工作速度V =1。

70 m/s（允许带速误差±5％）。

滚筒直径D = 270 mm. 滚筒效率0。

96（包括滚筒与轴承的效率损失）. 2．使用工况两班制工作，连续单向运转，载荷平稳,空载起动。

3．工作环境室内，灰尘较大,环境最高温度35℃。

4．动力来源三相交流电，电压380/220V. 5．寿命要求使用期限10年，其工作期限（使用折旧期）为10年，大修期4年，中修期2年，小修Fν期半年。

6．制造条件一般机械厂制造，小批量生产.二、选择电动机(1)确定电动机额定功率、工作功率(输出功率)动力来源：三相交流电，电压380/220V电动机是标准件，根据要求两班制，灰尘较大，最高温度35度，三相交流电，笼型异步，封闭式结构，电压380v，Y型根据，可得电动机额定功率因为总效率——为闭式齿轮传动效率（0.97);——带传动效率（0.96）--为滚动轴承效率(0。

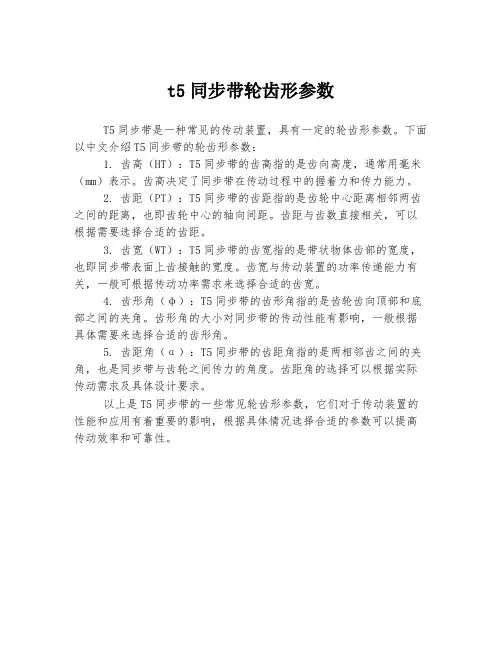

t5同步带轮齿形参数
T5同步带是一种常见的传动装置，具有一定的轮齿形参数。

下面以中文介绍T5同步带的轮齿形参数：
1. 齿高（HT）：T5同步带的齿高指的是齿向高度，通常用毫米（mm）表示。

齿高决定了同步带在传动过程中的握着力和传力能力。

2. 齿距（PT）：T5同步带的齿距指的是齿轮中心距离相邻两齿之间的距离，也即齿轮中心的轴向间距。

齿距与齿数直接相关，可以根据需要选择合适的齿距。

3. 齿宽（WT）：T5同步带的齿宽指的是带状物体齿部的宽度，也即同步带表面上齿接触的宽度。

齿宽与传动装置的功率传递能力有关，一般可根据传动功率需求来选择合适的齿宽。

4. 齿形角（φ）：T5同步带的齿形角指的是齿轮齿向顶部和底部之间的夹角。

齿形角的大小对同步带的传动性能有影响，一般根据具体需要来选择合适的齿形角。

5. 齿距角（α）：T5同步带的齿距角指的是两相邻齿之间的夹角，也是同步带与齿轮之间传力的角度。

齿距角的选择可以根据实际传动需求及具体设计要求。

以上是T5同步带的一些常见轮齿形参数，它们对于传动装置的性能和应用有着重要的影响，根据具体情况选择合适的参数可以提高传动效率和可靠性。

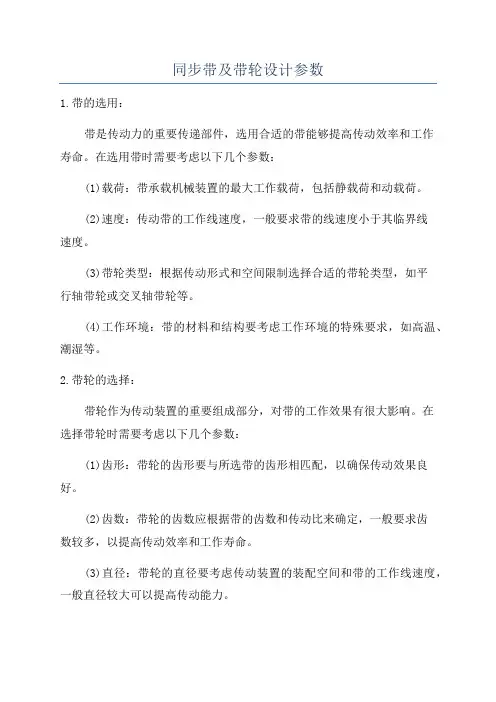

同步带及带轮设计参数1.带的选用：带是传动力的重要传递部件，选用合适的带能够提高传动效率和工作寿命。

在选用带时需要考虑以下几个参数：(1)载荷：带承载机械装置的最大工作载荷，包括静载荷和动载荷。

(2)速度：传动带的工作线速度，一般要求带的线速度小于其临界线速度。

(3)带轮类型：根据传动形式和空间限制选择合适的带轮类型，如平行轴带轮或交叉轴带轮等。

(4)工作环境：带的材料和结构要考虑工作环境的特殊要求，如高温、潮湿等。

2.带轮的选择：带轮作为传动装置的重要组成部分，对带的工作效果有很大影响。

在选择带轮时需要考虑以下几个参数：(1)齿形：带轮的齿形要与所选带的齿形相匹配，以确保传动效果良好。

(2)齿数：带轮的齿数应根据带的齿数和传动比来确定，一般要求齿数较多，以提高传动效率和工作寿命。

(3)直径：带轮的直径要考虑传动装置的装配空间和带的工作线速度，一般直径较大可以提高传动能力。

(4)材料：带轮的材料应经过合理的选择，应具有足够的强度和耐磨性。

3.其他设计参数：除了带和带轮的选用外，还有其他几个重要的设计参数需要考虑：(1)带的张紧力：根据带的类型和工作要求确定带的张紧力，过小容易造成带滑动，过大则会增加带的磨损。

(2)带的传动比：根据传动要求确定带的传动比，传动比过大容易造成过载，过小则会影响传动效果。

(3)带的中心距：根据传动装置的布局和空间限制确定带的中心距，中心距过大会增加带的松弛量，中心距过小则会增加带的张紧力。

(4)带的长度和宽度：根据带轮直径和齿数确定带的长度和宽度，过长容易产生弯曲或拉伸，过窄则会降低传动能力。

总之，同步带及带轮的设计参数涉及到多个因素，需要根据具体的传动要求和工作环境来确定。

合理选择带和带轮，并考虑其他设计参数，可以提高传动效果和延长使用寿命。

在设计过程中，还需要注意对带和带轮的维护和保养，定期检查和更换磨损严重的部件，以确保传动装置的良好工作。

带式输送机传动装置设计1. 引言带式输送机是工业生产中常用的物料输送设备之一。

传动装置是带式输送机的重要组成部分，其设计直接影响到输送机的性能和运行效果。

本文将对带式输送机传动装置的设计进行介绍，包括传动比的确定、传动元件的选择以及传动装置的布置等内容。

2. 传动比的确定传动装置的传动比是指输送机输出轴的转速与输入轴的转速之比。

通过合理地选取传动比可以实现输送机所需的速度和扭矩要求。

传动比的确定需要考虑输送机的工作条件和要求，以及电机的特性。

传动比的计算公式为：传动比 = (输出轴转速) / (输入轴转速)根据输送机的输送能力要求，可以确定输送机的出料速度。

根据电机的额定转速和工作转矩，可以确定输送机的输入轴转速。

通过这两个参数，可以计算得到传动比，并选择合适的齿轮传动或皮带传动来实现所需的传动比。

3. 传动元件的选择选择合适的传动元件对于传动装置的性能和寿命都具有重要影响。

常见的传动元件有齿轮、链条和皮带等。

根据实际情况，选择合适的传动元件可以提高传动效率、减小噪音和振动，并延长传动装置的使用寿命。

3.1 齿轮传动齿轮传动是一种常用的传动方式，其优点是传动效率高、传动比稳定。

在选择齿轮传动时，需要考虑齿轮的模数、齿数、材料等因素，以确保传动装置的可靠性和经济性。

3.2 皮带传动皮带传动在带式输送机中广泛应用，其优点是传动平稳、噪音小、维护方便。

在选择皮带传动时，需要考虑皮带的材料、带轮的尺寸和形状、张紧装置等因素。

3.3 链条传动链条传动适用于输送机的较大功率传动，具有传动效率高、输送能力大的特点。

在选择链条传动时，需要考虑链条的规格、链轮的尺寸、润滑方式等因素。

4. 传动装置的布置传动装置的合理布置可以提高传动效率、减小空间占用，并便于维护和检修。

通常，带式输送机的传动装置分为内置式和外置式两种布置方式。

4.1 内置式布置内置式传动装置将传动元件集中在输送机的机壳内，具有结构紧凑、占地面积小的优点。

1绪论经过查阅一些文件我们能够认识到带式传动装置的设计状况，为我所要做的课题确立研究的方向和设计的内容。

1.1 带传动带传动是机械设施中应用许多的传动装置之一，主要有主动轮、从动轮和传动带构成。

工作时靠带与带轮间的摩擦或啮合实现主、从动轮间运动和动力的传达。

带传动拥有构造简单、传动安稳、价钱便宜、缓冲吸振及过载打滑以保护其余零件的长处。

1.2 圆锥 - 圆柱齿轮传动减速器YK系列圆锥 - 圆柱齿轮传动减速器合用的工作条件：环境温度为 -40 ～ 40 度；输入轴转速不得大于 1500r/min, 齿轮啮合线速度不大于 25m/s，电机启动转矩为减速器额定转矩的两倍。

YK系列的特色：采纳一级圆弧锥齿轮和一、二、三级圆柱齿轮组合，把锥齿轮作为高速级（四级减速器时作为第二级），以减小锥齿轮的尺寸；齿轮均采纳优良合金钢渗碳淬火、精加工而成，圆柱齿轮精度达到 GB/T10095中的 6 级，圆锥齿轮精度达到 GB/T11365中的 7 级；中心距、公称传动比等主要参数均采纳 R20 优先数系；构造上采纳模块式设计方法，主要零件能够交换；除底座式实心输出轴的基本型外，还派生出输出轴为空心轴的有底座悬挂构造；有多中润滑、冷却、装置型式。

所以有较大的覆盖面，能够知足许多工业部门的使用要求。

减速器的采纳原则：（ 1）按机械强度确立减速器的规格。

减速器的额定功率 P1N是按载荷安稳、每日工作小于等于 10h、每小时启动 5 次、同意启动转矩为工作转矩的两倍、单向运行、单对齿轮的接触强度安全系数为 1、无效概率小于等于 1%等条件算确立 . 当载荷性质不一样，每日工作小时数不一样时，应依据工作机载荷分类按各样系数进行修正 . 减速器双向运行时，需视状况将 P1N乘上0.7 ～1.0 的系数，当反向载荷大、换向屡次、采纳的靠谱度 K R较低时取小值，反之取大值。

功率按下式计算： P2m=P2* K A* K S* K R，此中 P2为工作功率； K A为使用系数；K S为启动系数； K R为靠谱系数。

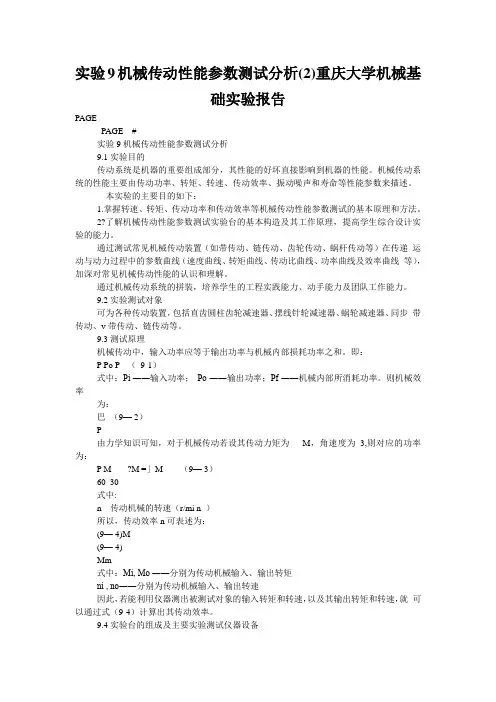

实验9机械传动性能参数测试分析(2)重庆大学机械基础实验报告PAGEPAGE #实验9机械传动性能参数测试分析9.1实验目的传动系统是机器的重要组成部分，其性能的好坏直接影响到机器的性能。

机械传动系统的性能主要由传动功率、转矩、转速、传动效率、振动噪声和寿命等性能参数来描述。

本实验的主要目的如下：1.掌握转速、转矩、传动功率和传动效率等机械传动性能参数测试的基本原理和方法。

2?了解机械传动性能参数测试实验台的基本构造及其工作原理，提高学生综合设计实验的能力。

通过测试常见机械传动装置（如带传动、链传动、齿轮传动、蜗杆传动等）在传递运动与动力过程中的参数曲线（速度曲线、转矩曲线、传动比曲线、功率曲线及效率曲线等），加深对常见机械传动性能的认识和理解。

通过机械传动系统的拼装，培养学生的工程实践能力、动手能力及团队工作能力。

9.2实验测试对象可为各种传动装置，包括直齿圆柱齿轮减速器、摆线针轮减速器、蜗轮减速器、同步带传动、v带传动、链传动等。

9.3测试原理机械传动中，输入功率应等于输出功率与机械内部损耗功率之和。

即：P Po P （9-1）式中：Pi ――输入功率；Po ――输出功率；Pf ――机械内部所消耗功率。

则机械效率为：巴（9— 2）P由力学知识可知，对于机械传动若设其传动力矩为M，角速度为3,则对应的功率为：P M ?M =」M （9— 3）60 30式中:n 传动机械的转速（r/mi n ）所以，传动效率n可表述为：(9— 4)M(9— 4)Mm式中：Mi, Mo ――分别为传动机械输入、输出转矩ni , no――分别为传动机械输入、输出转速因此，若能利用仪器测出被测试对象的输入转矩和转速，以及其输出转矩和转速，就可以通过式（9-4）计算出其传动效率。

9.4实验台的组成及主要实验测试仪器设备9.4.1实验台的类型根据测试对象的功率的大小，机械传动性能参数测试实验台可采用开放功率流式与封闭功率流式两种构造形式。

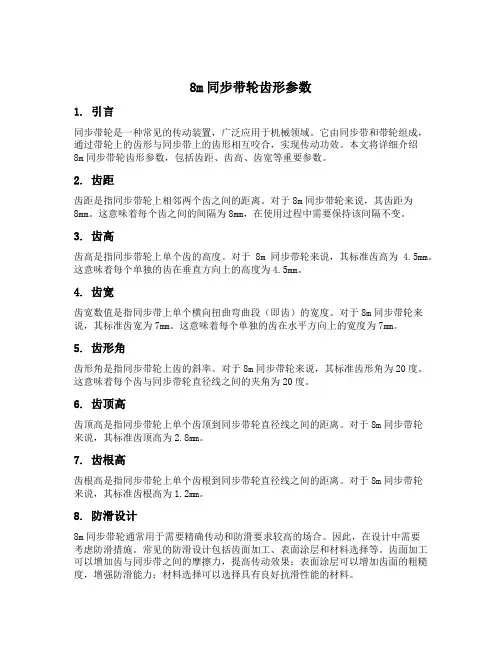

8m同步带轮齿形参数1. 引言同步带轮是一种常见的传动装置，广泛应用于机械领域。

它由同步带和带轮组成，通过带轮上的齿形与同步带上的齿形相互咬合，实现传动功效。

本文将详细介绍8m同步带轮齿形参数，包括齿距、齿高、齿宽等重要参数。

2. 齿距齿距是指同步带轮上相邻两个齿之间的距离。

对于8m同步带轮来说，其齿距为8mm。

这意味着每个齿之间的间隔为8mm，在使用过程中需要保持该间隔不变。

3. 齿高齿高是指同步带轮上单个齿的高度。

对于8m同步带轮来说，其标准齿高为 4.5mm。

这意味着每个单独的齿在垂直方向上的高度为4.5mm。

4. 齿宽齿宽数值是指同步带上单个横向扭曲弯曲段（即齿）的宽度。

对于8m同步带轮来说，其标准齿宽为7mm。

这意味着每个单独的齿在水平方向上的宽度为7mm。

5. 齿形角齿形角是指同步带轮上齿的斜率。

对于8m同步带轮来说，其标准齿形角为20度。

这意味着每个齿与同步带轮直径线之间的夹角为20度。

6. 齿顶高齿顶高是指同步带轮上单个齿顶到同步带轮直径线之间的距离。

对于8m同步带轮来说，其标准齿顶高为2.8mm。

7. 齿根高齿根高是指同步带轮上单个齿根到同步带轮直径线之间的距离。

对于8m同步带轮来说，其标准齿根高为1.2mm。

8. 防滑设计8m同步带轮通常用于需要精确传动和防滑要求较高的场合。

因此，在设计中需要考虑防滑措施。

常见的防滑设计包括齿面加工、表面涂层和材料选择等。

齿面加工可以增加齿与同步带之间的摩擦力，提高传动效果；表面涂层可以增加齿面的粗糙度，增强防滑能力；材料选择可以选择具有良好抗滑性能的材料。

9. 应用领域8m同步带轮广泛应用于机械领域，特别是在需要精确传动的场合。

例如，它常见于数控机床、印刷机、包装机等设备中。

由于其可靠性和高效性，8m同步带轮在这些领域中发挥着重要作用。

10. 总结本文介绍了8m同步带轮齿形参数的相关内容，包括齿距、齿高、齿宽等重要参数。

了解这些参数对于正确选购和使用8m同步带轮非常重要。

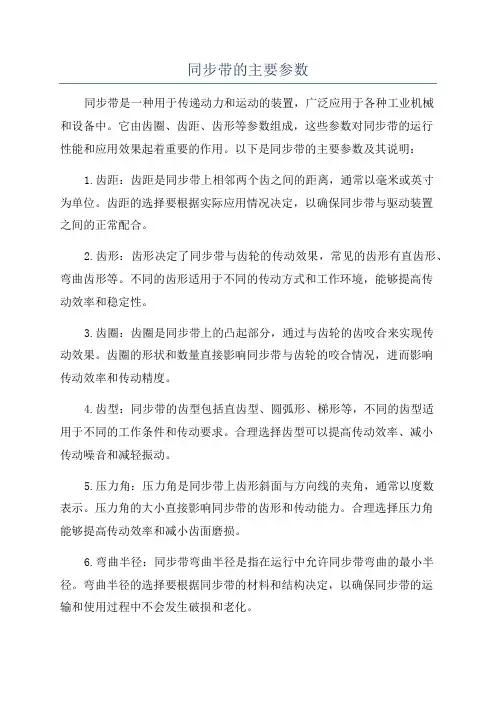

同步带的主要参数同步带是一种用于传递动力和运动的装置，广泛应用于各种工业机械和设备中。

它由齿圈、齿距、齿形等参数组成，这些参数对同步带的运行性能和应用效果起着重要的作用。

以下是同步带的主要参数及其说明：1.齿距：齿距是同步带上相邻两个齿之间的距离，通常以毫米或英寸为单位。

齿距的选择要根据实际应用情况决定，以确保同步带与驱动装置之间的正常配合。

2.齿形：齿形决定了同步带与齿轮的传动效果，常见的齿形有直齿形、弯曲齿形等。

不同的齿形适用于不同的传动方式和工作环境，能够提高传动效率和稳定性。

3.齿圈：齿圈是同步带上的凸起部分，通过与齿轮的齿咬合来实现传动效果。

齿圈的形状和数量直接影响同步带与齿轮的咬合情况，进而影响传动效率和传动精度。

4.齿型：同步带的齿型包括直齿型、圆弧形、梯形等，不同的齿型适用于不同的工作条件和传动要求。

合理选择齿型可以提高传动效率、减小传动噪音和减轻振动。

5.压力角：压力角是同步带上齿形斜面与方向线的夹角，通常以度数表示。

压力角的大小直接影响同步带的齿形和传动能力。

合理选择压力角能够提高传动效率和减小齿面磨损。

6.弯曲半径：同步带弯曲半径是指在运行中允许同步带弯曲的最小半径。

弯曲半径的选择要根据同步带的材料和结构决定，以确保同步带的运输和使用过程中不会发生破损和老化。

7.颜色：同步带一般具有鲜明的颜色，以便快速识别和区分不同的规格和用途。

不同颜色的同步带适用于不同的行业和应用领域，可以提高工作效率和生产效果。

8.强度：同步带的强度指的是其抵抗拉伸和撕裂等力量的能力。

合理选择强度可以确保同步带在高速和重负载的工作环境下不会断裂和破损。

9.材料：同步带的材料通常有橡胶、聚氨酯、尼龙、钢铁等，不同的材料适用于不同的工作环境和传动要求。

选择合适的材料可以提高同步带的耐磨性、耐油性和抗老化能力。

10.长度：同步带的长度是指它在单位时间内传递的距离，通常以毫米或英寸表示。

合理选择长度可以确保同步带与驱动装置之间的紧密配合，提高传动效率和稳定性。

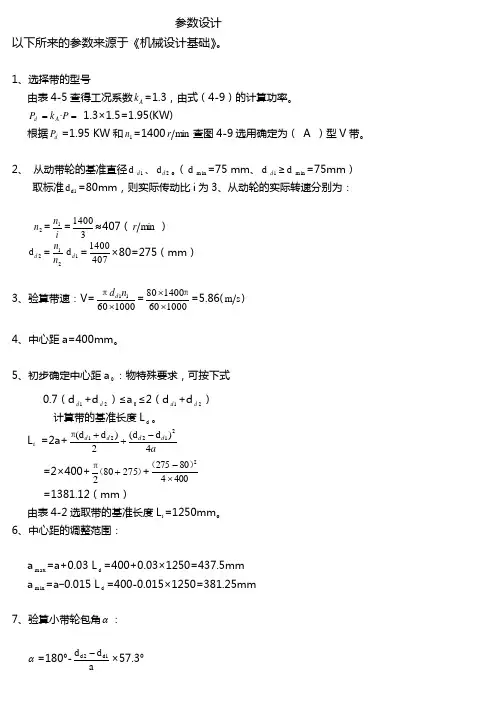

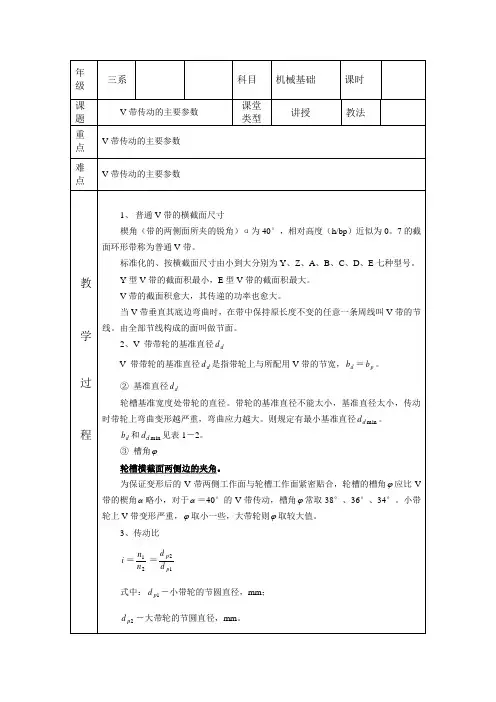

参数设计以下所来的参数来源于《机械设计基础》。

1、选择带的型号由表4-5查得工况系数A k =1.3，由式（4-9）的计算功率。

==P k P A d · 1.3×1.5=1.95(KW)根据d P =1.95 KW 和1n =1400min r 查图4-9选用确定为（ A ）型V 带。

2、 从动带轮的基准直径d 1d 、2d d 。

（d min =75 mm 、d 1d ≥d min =75mm ）取标准d1d =80mm ，则实际传动比i 为3、从动轮的实际转速分别为：2n =i n 1=31400≈407（min r ） 2d d =21n n 1d d =4071400×80=275（mm ）3、验算带速：V=10006011⨯n d d π=100060140080⨯⨯π=5.86(s m )4、中心距a=400mm 。

5、初步确定中心距a 0：物特殊要求，可按下式0.7（d 1d +d 2d ）≤a 0≤2（d 1d +d 2d ）计算带的基准长度L d 。

L d =2a+a d d d d 4)d d (2)d d (21221-++π=2×400+）（π275802++4004802752⨯-）（=1381.12（mm ）由表4-2选取带的基准长度L d =1250mm 。

6、中心距的调整范围：a max =a+0.03 L d =400+0.03×1250=437.5mma min =a -0.015 L d =400-0.015×1250=381.25mm7、验算小带轮包角α：α=180°-ad d 1d 2d -×57.3° =180°-40080275-×57.3°=152.1°＞120°8、确定带的根数z ：根据d 1d =70mm 、1n =1400min r ，查表4-6得P 0=1.92KW 0P ∆=0.17KW ， 由表4-2查表带长修正系数K L =0.93，由表4-7查得包角修正系数K a =0.92 ， 由式（4- 18）得V 带根数。

带传动设计的主要依据一、引言带传动是一种常见的机械传动方式，具有传递功率大、运转平稳、噪音小等优点。

在实际应用中，带传动设计的主要依据包括以下几个方面。

二、传动功率的计算1. 带轮直径的确定带轮直径是带传动设计中最基本的参数之一，其大小会影响到带传动的功率和寿命。

根据所需传递功率和工作环境条件，可以通过计算得出合适的带轮直径。

2. 带速比的选择带速比是指从驱动轴到被驱轴之间两个相邻带轮周长之比。

在选择带速比时需要考虑到被驱设备的转速和扭矩要求，以及所使用的皮带类型等因素。

3. 皮带长度的计算皮带长度是指从驱动轴到被驱轴之间两个相邻皮带中心距离之和。

在计算皮带长度时需要考虑到所使用皮带类型、两个相邻皮带中心距离以及扭矩等因素。

4. 传动功率的计算在确定了以上参数后，可以通过公式计算出带传动的传动功率。

其中，功率等于扭矩乘以角速度，而扭矩则可以通过皮带张力和半径计算得出。

三、皮带的选择1. 皮带类型的选择在带传动设计中，需要根据工作环境条件和被驱设备要求等因素选择合适的皮带类型。

常见的皮带类型包括V型皮带、多楔形V型皮带、同步齿形皮带等。

2. 皮带材料的选择不同材料的皮带具有不同的强度和耐磨性等特点。

在选择材料时需要考虑到所需传递功率、工作环境条件、使用寿命要求等因素。

四、轴间距离和张力调整1. 轴间距离的确定轴间距离是指从驱动轴中心到被驱轴中心之间的距离。

在确定轴间距离时需要考虑到所使用的皮带类型和长度等因素。

2. 张力调整在安装和使用过程中，需要对皮带进行张力调整以保证其正常运转。

通常采用手动或自动张力调节器进行调整。

五、其他因素1. 带轮和皮带的配合带轮和皮带之间的配合关系对于带传动的运转稳定性和寿命具有重要影响。

需要根据所使用的皮带类型、材料以及工作环境等因素来确定合适的带轮形状和表面处理方式。

2. 环境条件在选择皮带类型、材料以及设计参数时，需要考虑到所处环境条件对于带传动的影响。

例如，高温、潮湿等环境会对皮带材料产生不同程度的影响。

同步带技术参数范文同步带（Synchronous belt）是一种传动装置，采用齿形结构，用于在两个或多个轮子之间传递动力和转动运动。

同步带技术参数是指同步带的一些重要参数和性能指标，下面将介绍一些常见的同步带技术参数。

1.齿型参数：同步带的齿型参数主要包括齿高、齿距和齿宽。

齿型参数决定了同步带与齿轮的匹配性能，对于传递动力和传递转动运动有重要影响。

2.压力角：同步带的压力角决定了齿轮与同步带的接触方式。

常见的压力角有40度、50度和60度等，选择合适的压力角可以提高传动效率和稳定性。

3.强度参数：同步带的强度参数主要包括最大拉伸强度和断裂强度。

最大拉伸强度表示同步带能够承受的最大拉力，而断裂强度表示同步带在极限状态下的破坏强度。

4.刚度参数：同步带的刚度参数主要包括刚度和弹性模量。

刚度表示同步带在受力下产生的弯曲变形和扭转变形的能力，而弹性模量表示同步带的弹性特性。

5.声功率级别：同步带的声功率级别表示同步带工作时产生的噪声水平。

声功率级别越低，同步带工作时产生的噪声越小，对环境和人体健康的影响也越小。

6.温度范围：同步带的温度范围表示同步带能够正常工作的最高和最低温度。

不同类型的同步带具有不同的温度范围，需要根据实际工作环境选择合适的同步带。

7.使用寿命：同步带的使用寿命表示同步带的耐用程度。

使用寿命与同步带的质量、工作条件和维护保养有关，合理选择和使用同步带可以延长其使用寿命。

8.耐油性能：同步带的耐油性能表示同步带在接触润滑油和润滑脂时的性能表现。

耐油性能好的同步带能够在油污环境下稳定工作，提高传动效率和使用寿命。

9.抗静电性能：同步带的抗静电性能表示同步带对静电的敏感程度。

抗静电性能好的同步带可以防止静电产生，减少静电对传动系统和设备的损害。

以上是一些常见的同步带技术参数，不同型号和规格的同步带具有不同的技术参数，可以根据具体需求选择合适的同步带。

同步带的技术参数直接关系到传动系统的性能和可靠性，正确选择和使用同步带是保证传动系统正常运行的关键。

摩托车传动皮带参数1.引言1.1 概述摩托车作为一种常见的交通工具，其传动系统起着至关重要的作用。

在传动系统中，传动皮带作为一种常用的传动装置，其参数的选择和调整对于摩托车的性能和使用寿命有着重要的影响。

本文将围绕摩托车传动皮带的参数展开研究，探讨不同参数对摩托车传动系统的影响以及优化方法。

在了解摩托车传动皮带参数之前，有必要先了解其基本概念和原理。

摩托车传动皮带是一种通过摩擦力传递动力的装置，常用于摩托车的变速器与驱动轮之间的传动。

相比传统的链条传动，传动皮带具有自身的优势，如传动效率高、噪音小、使用寿命长等。

传动皮带由橡胶材质制成，内部嵌有增强层，具有较好的强度和耐磨性。

摩托车传动皮带的参数主要包括长度、宽度、齿数、齿形等。

长度和宽度是决定传动皮带适配性的重要因素，其与摩托车的变速器和驱动轮的匹配密切相关。

齿数和齿形则直接影响传动皮带的传动效率和稳定性。

摩托车传动皮带的参数选择需要综合考虑多个因素，包括车辆的马力、转速范围、扭矩输出以及驱动轮直径等。

不同的参数组合会对摩托车的性能产生明显的影响，如加速性能、最高速度、燃油经济性等。

了解和掌握摩托车传动皮带的参数对于对传动系统的优化和故障排除具有重要意义。

通过合理选择和调整传动皮带的参数，可以提升摩托车的性能表现和使用寿命。

未来，对摩托车传动皮带参数的研究还有很大发展空间，可以考虑使用新材料、优化传动结构等方法，进一步提升摩托车的传动效率和可靠性。

综上所述，本文将重点探讨摩托车传动皮带参数的重要性以及其对摩托车性能和使用寿命的影响。

通过深入研究和分析，我们可以更好地了解和应用这些参数，进一步优化摩托车的传动系统，提升整车性能和驾驶体验。

1.2文章结构文章结构部分的内容可以围绕以下几点展开：1.2 文章结构本文将按照以下结构来介绍摩托车传动皮带参数的相关内容：1. 引言：首先，我们会给出本文的概述，简要介绍摩托车传动皮带参数的背景和重要性。

然后，我们会阐明文章的结构，让读者对接下来的内容有一个清晰的预期。

实验三 多级机械传动装置性能参数测试实验一、实验目的(1)掌握转速、转矩、传动功率、传动效率等机械传动性能参数测试的基本原理和万法。

(2)通过实验，了解各种单级机械传动装置的特点，对各种单级机械传动装置的传动功率大小范围有定量的认识。

(3)通过实验，了解齿轮传动、蜗杆传动中的在传递运动与动力过程中的参数曲线（速度曲线、转矩曲线、传动比曲线、功率曲线及效率曲线等），加深对常见机械传动性能的认识和理解。

(4)了解JLC-A 系列综合设计型机械设计实验装置的基本构造及其工作原理。

二、实验设备本实验在“机械传动性能综合测试实验台”上进行。

本实验台采用模块化结构，由不同种类的机械传动装置、联轴器、变频电机、加载装置和工控机等模块组成，学生可以根据选择或设计的实验类型、方案和内容，自己动手进行传动连接、安装调试和测试，进行设计性实验、综合性实验或创新性实验。

本实验台的传感器测量精度高，能满足教学实验与科研生产试验的实际需要。

机械传动性能综合测试实验台采用自动控制测试技术设计，所有电机自动起停，转速自动调节，负载自动调节，整台设备能够自动进行数据采集处理，自动输出实验结果，是高度智能化的产品。

机械设计综合实验台的控制系统如图1—1所示。

三、实验原理和方法1．传动效率η及其测定方法效率η表示能量的利用程度。

在机械传动中，输入功率P i 应等于输出功率P 0与损耗 功率P f 之和，即f i P P P +=0 (1—1)式中，i P 为输入功率，kW ；P 0为输出功率，kW ；P f 为损耗功率，kW 。

则传动效率η定义为iP P 0=η (1-2) 由力学知识知，轴传递的功率可按轴的角速度和作用于轴上的力矩由下式求得： M n M nP M P 3000010006020ππϖ=⨯== (1—3) 式中，P 为轴传递的功率，kW ；M 为作用于轴上的力矩，N ·m ；ω为轴的角速度，rad ；n 为轴的转速，r ／min 。

s8m同步带轮齿形参数S8M同步带轮是一种同步传动装置，它通常由同步带和同步带轮组成。

同步带轮的齿形参数是指影响同步带传动性能的关键参数。

下面我将从多个角度来回答关于S8M同步带轮齿形参数的问题。

1. 齿距（Pitch），齿距是指同步带轮上相邻两个齿的中心之间的距离。

对于S8M同步带轮来说，齿距是固定的，通常为8毫米。

2. 齿高（Tooth Height），齿高是指同步带轮齿的高度，它影响着同步带与同步带轮之间的匹配程度。

对于S8M同步带轮来说，齿高通常为3.05毫米。

3. 齿宽（Tooth Width），齿宽是指同步带轮齿的宽度，它决定了同步带能够传递的最大扭矩。

对于S8M同步带轮来说，齿宽通常为6.1毫米。

4. 齿形角（Tooth Profile Angle），齿形角是指同步带轮齿的侧面倾斜角度，它决定了同步带与同步带轮之间的啮合性能。

对于S8M同步带轮来说，齿形角通常为40度。

5. 齿顶间隙（Tooth Top Clearance），齿顶间隙是指同步带轮齿顶与同步带顶部之间的距离，它影响着同步带与同步带轮的啮合质量。

对于S8M同步带轮来说，齿顶间隙通常为0.76毫米。

6. 齿根间隙（Tooth Bottom Clearance），齿根间隙是指同步带轮齿根与同步带底部之间的距离，它影响着同步带与同步带轮的啮合质量和传动效率。

对于S8M同步带轮来说，齿根间隙通常为0.38毫米。

以上是关于S8M同步带轮齿形参数的一些基本介绍。

当然，实际应用中还有其他参数需要考虑，如同步带轮的材料选择、齿形精度等。

希望以上回答能够满足你的需求，如果还有其他问题，请随时提出。
