冀北电网新能源场站并网验收检查方案资料

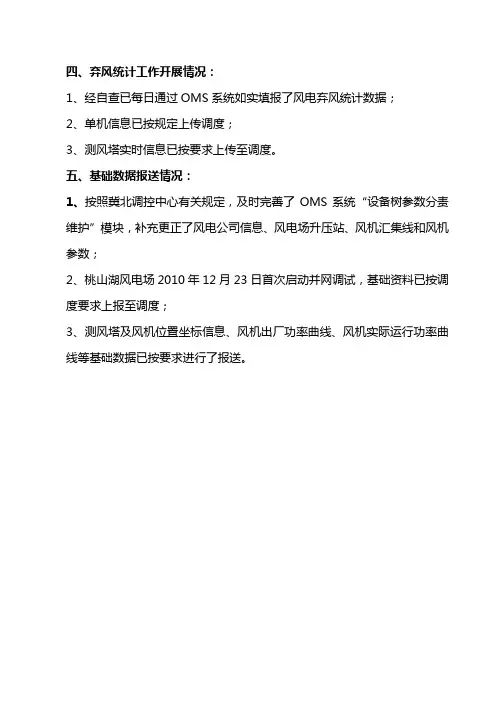

四、弃风统计工作开展情况：
1、经自查已每日通过OMS系统如实填报了风电弃风统计数据；
2、单机信息已按规定上传调度；
3、测风塔实时信息已按要求上传至调度。

五、基础数据报送情况：
1、按照冀北调控中心有关规定，及时完善了OMS系统“设备树参数分责维护”模块，补充更正了风电公司信息、风电场升压站、风机汇集线和风机参数；
2、桃山湖风电场2010年12月23日首次启动并网调试，基础资料已按调度要求上报至调度；
3、测风塔及风机位置坐标信息、风机出厂功率曲线、风机实际运行功率曲线等基础数据已按要求进行了报送。

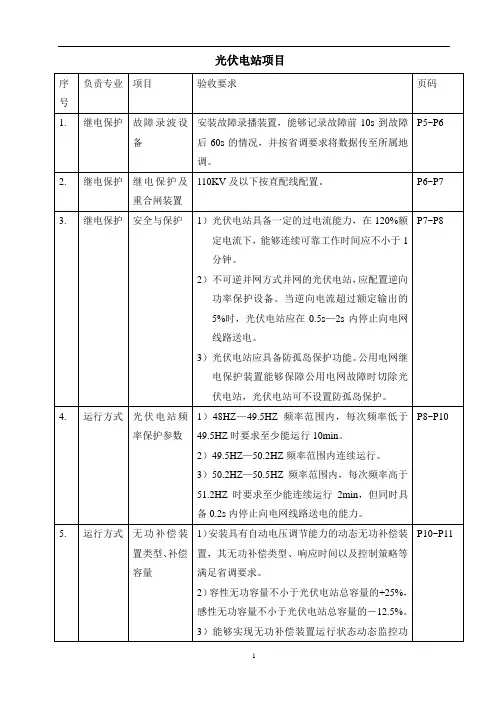

光伏电站项目1、继电保护—故障录波设备本工程安装使用山大电力的故障录波装置WDGL—VI系列装置。

WDGL—VI故障录波装置可与GPS时钟同步系统、高速通信网络设备、本地录波分析子站与录波分析主站共同构成电力系统故障录波系统。

WDGL—VI系列装置采用嵌入式模块化CPU、大规模可编程逻辑器件、分层分布式多CPU并行技术；功能合理分散、结构紧凑、易于扩展、充分保证装置具有强大的数据吞吐及处理能力。

基于先进嵌入式实时多任务操作系统平台，采用组件化的软件系统结构，大大提高软件系统的可靠行、保证整个装置具有优异的整体性能。

能够记录故障前10s到故障后60s的情况，并按省调要求数据传至所属地调。

故障记录时间和方式：模拟量启动，装置可记录故障前10s及故障后60s（可设定）的录波数据。

装置实现了360小时（15天）不间断地记录全部模拟量和开关量稳态数据，为大范围、长过程、发展性故障的研究和分析提供了可靠的数据来源。

稳态数据记录基波相量值；稳态、暂态记录时间、采样频率可灵活设定；暂态数据可无缝嵌入稳态数据中，从而实现了稳态、动态、暂态数据的统一分析。

开关量启动，装置可记录故障前10s及故障后60s（可设定）的录波数据。

2、继电保护—继电保护及重合闸装置本工程采用南京南瑞继保的RCS—9613C线路光纤纵差保护测控装置该装置在稳态和暂态谐波分量和直流分量的影响下，保护装置包括测量原件不应误动作或拒动。

保护装置在电压互感器次级断线（包括三相断线）或短路时不应误动作，这时应闭锁保护并发出告警信号；保护装置在电流互感器刺激一相或二相断线时不应误动作，并发出告警信号。

继电器第一段（瞬时跳闸段），在各种故障情况下的暂态超越<1%整定值继电器的记忆时间应保证出口对称三相短路时应可靠动作，同时仍应保证正方向故障及反方向出口经小电阻故障时动作的正确性。

整组保护动作时间近端故障应≤20ms；远端故障≤30ms。

保护装置返回时间（从故障切除至装置跳闸出口元件返回）≤30ms。

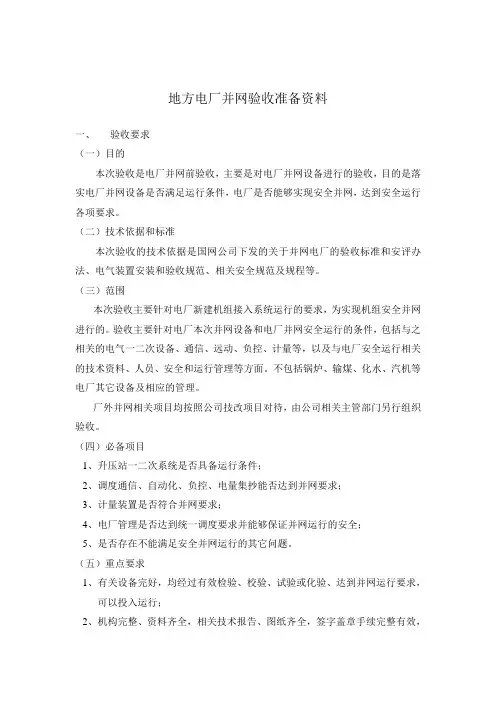

地方电厂并网验收准备资料一、验收要求（一）目的本次验收是电厂并网前验收，主要是对电厂并网设备进行的验收，目的是落实电厂并网设备是否满足运行条件，电厂是否能够实现安全并网，达到安全运行各项要求。

（二）技术依据和标准本次验收的技术依据是国网公司下发的关于并网电厂的验收标准和安评办法、电气装置安装和验收规范、相关安全规范及规程等。

（三）范围本次验收主要针对电厂新建机组接入系统运行的要求，为实现机组安全并网进行的。

验收主要针对电厂本次并网设备和电厂并网安全运行的条件，包括与之相关的电气一二次设备、通信、远动、负控、计量等，以及与电厂安全运行相关的技术资料、人员、安全和运行管理等方面。

不包括锅炉、输煤、化水、汽机等电厂其它设备及相应的管理。

厂外并网相关项目均按照公司技改项目对待，由公司相关主管部门另行组织验收。

（四）必备项目1、升压站一二次系统是否具备运行条件；2、调度通信、自动化、负控、电量集抄能否达到并网要求；3、计量装置是否符合并网要求；4、电厂管理是否达到统一调度要求并能够保证并网运行的安全；5、是否存在不能满足安全并网运行的其它问题。

（五）重点要求1、有关设备完好，均经过有效检验、校验、试验或化验、达到并网运行要求，可以投入运行；2、机构完整、资料齐全，相关技术报告、图纸齐全，签字盖章手续完整有效，相关岗位人员到位，完成培训取证；3、技术和安全管理机构、规章制度、规程已经有效审核并颁布实施；4、与地调通信完好，自动化、负控、电量集抄达到并网要求；5、人员及相关技术资料、规程、运行和事故预案经审核备案，系统保护定值已执行，现场技术资料齐全。

二、申请材料1、电厂关于工程已竣工、申请并网的报告；2、电厂主要设备（发电机、变压器、开关、断路器、保护控制装置、互感器、电度表等）和并网线路的规范书（或说明书）、合格证；各类并网相关设备的试验报告、测试报告和各类现场综合调试、试验、化验报告；施工单位竣工报告（或竣工通知单）、单项装置安装工作单；竣工图（或可以代替竣工图的施工图）；3、与并网运行相关的厂内管理制度、规定、标准等、4、电厂运行人员资格证。

电网验收程序一、电监局备案:1、备案证拿到后10个工作日内到华北电监局报项目备案，所需资料:备案证、电网接入同意书、环评批复、接入系统评审意见、项目基本情况、土地预审意见、住建局选址意见。

2、项目备案完成后到电监局报工程备案，所需资料：备案表1至表4(电子版）、备案申请报告（工程简介、参建单位情况、施工工期等内容）、安全管理措施（安全生产组织体系、安全投入计划、施工组织方案、安全保障和应急处置措施等内容）、备案证、环评批复、接入系统审查意见批复、开工证、主要标段中标通知书等注：110KV及以下电网建设工程，以及总装机在4.5万千瓦以下范围的发电建设工程只备案上述1、2、4.二、省电力公司1、河北省电力公司质监站申请第一次质检（省公司质检站李中伟）,注册需要的资料：申请、备案证、建设单位营业执照(华北公司）、建设单位项目经理委托书及质量承诺书；施工单位中标通知书、施工单位项目经理委托书及质量承诺书、施工单位资质及其项目经理资质监理单位中标通知书；监理单位总监委托书及质量承诺书、监理单位资质及其总监资质；设计单位总设委托书及质量承诺书、设计单位资质及其总设资质;调试单位资质和计量资质及其能力资格证和负责人资质；检测试验单位资质及其负责人资质；各参建单位汇报材料。

项目完成后申请第二次质检:申请2、到省调试中系统处电站命名1)电站命名（省调试系统控制处:王生彬），需要资料：备案证、并网函、接入系统审查意见2)申请远动通道，需要资料：（与电站命名同时进行）主要设备技术协议3)、并网协议（省调曹欣)，需要资料:备案证、税务登记证、营业执照、接入系统审查意见4)计量验收，所需资料：1）、电能计量装置计量方式原理接线图；2）、电能计量装置一、二次接线图；3）、电能计量装置施工设计图、施工变更资料；4）、电压、电流互感器安装使用说明书；5)、电压、电流互感器出厂检验报告；6）、电压、电流互感器现场检验报告；7)、电压、电流互感器接线检查报告；8）、计量屏出厂检验报告、说明书；9)、二次回路电缆的型号、规格及长度、接线端子图；10）、高压电气设备的接地及绝缘试验报告；11）、电能表检定证书；12)、电能远传测试报告。

附录一新建电厂（机组）接入系统需向电网调度机构提供的资料并网前3个月提供序号资料项目备注1.发电厂平面布置图3套标明方位2.注明设备型号和规范参数的一次电气结线图3套标明方位3.发电机技术说明书，应包括以下发电机原始参数：发电机铭牌参数发电机纵轴同步电抗Xd发电机纵轴暂态电抗Xd′发电机纵轴次暂态电抗Xd″（饱和值与不饱和值）发电机横轴同步电抗Xq发电机横轴次暂态电抗X q″发电机负序电抗X2机组惯性时间常数 T j（T j可用轴系转动惯量M j替代（包括汽轮机、发电机、励磁机）励磁绕组时间常数T d0′（定子开路时）纵轴阻尼绕组时间常数T d0″（励磁绕组短路，定子绕组开路时）横轴阻尼绕组时间常数T q0″（定子绕组开路时）定子绕组热容量常数K tc转子表层承受负序电流能力的常数A发电机反时限过激磁特性曲线4.发电机P—Q圆图5.发电机励磁系统（包括PSS装置）技术说明书（含型号、参数）、图纸及重要参数的调试报告和调试值6.发电机调速系统的技术说明书（含型号、参数）、图纸及重要参数的调试报告和调试值7.火电厂锅炉、汽机的运行特性曲线，包括冷态、暖态、热态及极热态启动曲线机组启动调试后、进入商转前，电厂还应提供火电机组最低脱油稳燃负荷8.变压器原始参数，包括：型号额定容量容量比变比接线组别短路电压百分数短路损耗空载损耗另序阻抗变压器反时限过激磁特性曲线如有高压起备变，请提供高压起备变出厂试验参数9.省调调度开关、刀闸的型号及电气参数包括铭牌参数10.互感器和阻波器电气参数包括铭牌参数11.电抗器的型号及电气参数包括铭牌参数12.发电机、变压器保护屏图及设计图纸13.母线保护屏图及设计图纸14.录波器屏图及设计图纸15.电抗器保护设计图纸及保护屏图。

16.所有保护装置的说明书17.电厂端、调度端需要的自动化装置及相应整套工程设计文件，包括：完整的远动施工设计图和相关二次接线图完整的电量计费系统施工设计图计量回路变比自动化设备清单及说明书测试记录自动化设备型号、数量、功能技术要求通信规约18.关口电能表的设置位置，电能计量装置的各相关图纸及参数，包括：电能表的通信号测量值的地址测量值向中调传输的顺序电能表检定结果通知单电能表窗口值的单位及小数位数19.锅炉、汽轮机各主要系统图及技术说明书火电厂资料20.水库调度所需的水电站设计资料、历史水文气象基本资料以及有关流域、枢纽和机组运行有关的图表水电厂资料21.汽轮机、锅炉铭牌参数火电厂资料22.水轮机铭牌参数水电厂资料23.通信部分接入系统的方案及设计24.载波通信线路设计图包括：设备说明书通道组织图设备、电路测试记录通信运行方式安排25.微波或光纤电路设计图，包括：设备说明书设备电路指标测试记录路由走向图话路方式分配表26.电厂接入系统新建或改建线路参数，包括：线路总长度导线、地线型号分裂导线分裂间距π接点增加及去掉的线路长度线路使用的杆塔明细表、走径图及杆塔图接入系统线路若为500kV或220kV线路，机组并网前10天提供220KV线路实测参数27.电厂接入系统线路与其他线路同塔或平行距离在100米以内情况，包括：共塔段或平行段线路长度平行线间距离导（地）线型号主要杆塔型号及杆塔图与其共塔或平行的另一回线的导、地线型号主要杆塔型号及杆塔图（请画出示意图）28.线路保护设计图纸包括线路保护及远跳装置29.线路保护屏图包括辅助屏、远跳装置屏30.线路保护说明书正规版本31.线路失灵、三相不一致、重合闸及充电保护说明书32.结合滤波器参数；含保护与通信通道33.各类涉网安全自动装置的可研资料、初设资料、设计联络会文件、设计图纸、厂家说明书及出厂试验报告；34.机炉电运行规程和全部继电保护及安全自动装置运行规程。

并网光伏电站的验收任务1验收并网光伏电站一、验收分类为了提高并网光伏发电系统的技术水平，保证应用于光伏系统中的电气设备安全、可靠和稳定运行，国家对光伏发电工程必须进行验收。

对不同的光伏发电系统国家有不同的验收标准，下面介绍的是对于电压等级在380V及以上接入电网的光伏发电新（扩建）工程的验收内容。

并网光伏发电工程一般通过单位工程、工程启动、工程试运和移交生产、工程竣工验收四个阶段进行验收。

如果光伏发电工程规模较小，可通过单位工程、工程试运行和竣工三个阶段验收，相应的验收相关组织、验收流程和验收资料制备可以在保证验收质量的前提下提高效率适当简化。

（一）相关概念（1）单位工程：具有独立的设计文件，竣工后不能独立发挥生产能力的工程。

（2）观感质量：通过观察和必要的测量所反映的工程外在质量。

（3）绿化工程：由树木、花卉、草坪、地被植物等构成的植物种植工程。

（4）安全防范工程：以维护光伏发电场安全和防范，以制定重大事故为目的，综合利用技防产品和其他相关产品所组成的电子系统或网络。

（二）验收依据国家现行有关法律法规、规章和技术标准，有关主管部门的规定，经批准的工程立项文件、初步设计文件、调整概算文件，经批准的设计文件及相应的工程变更文件，施工图纸、施工合同及主要设备合同、技术说明书等。

（三）验收组织各阶段的验收工作应按要求组件相应的验收组织，并确定验收主持单位。

单位工程验收由建设单位自行组织质监部门、监理单位、设计单位、施工单位、设备供应商等进行，其中对弈电气等专项工程，由建设单位委托有关技术主管单位进行验收，各单位对其职责范围内质量负责。

工程启动验收由建设单位组建的启委会组织进行。

启委会一般包括建设、监理、调试、生产、设计、电网调度、政府相关部门等，施工单位、设备制造单位 等应列席。

工程试运行验收由建设单位组织进行。

首先向项目所在地的投资或能源主管 部门提出申请，同意后由建设单位委托电网企业、监理单位、设计单位、施工单 位、设备供应商等进行。

新建新能源发电场站并网验收大纲(1)课案一、引言本次文档旨在为新建新能源发电场站并网验收提供一个大纲性的课案，以规范化新能源发电场站并网验收流程，确保验收结果科学、客观、公正。

二、新建新能源发电场站并网验收的目的与意义新建新能源发电场站并网验收是指在新建的新能源发电场站完成建设并投入运营后，进行联接并网前的检验、检测和评估工作。

其目的是确保新建新能源发电场站具备可靠性、稳定性、安全性等基本条件，达到联接并网的要求，从而实现发电场站与主电网之间的协调配合。

三、新建新能源发电场站并网验收的基本要素新建新能源发电场站并网验收的基本要素包括：资源、技术、公益。

3.1 资源要素资源要素是指新能源发电场站建设所使用的资源，包括土地、光热水资源、风资源、水力资源、生物质资源等。

新建新能源发电场站应当符合国家政策和法规，保证资源的合理开发和利用，避免浪费和损害环境。

3.2 技术要素技术要素是指新建新能源发电场站的技术标准、质量和性能。

新能源发电场站建设应当符合国家规定，采用先进、适用、可靠的技术标准，确保发电效率、安全性和环保效益等方面的要求。

3.3 公益要素公益要素是指新建新能源发电场站在社会发展方面所具有的公共价值和意义，包括环境保护、经济发展、可持续运营等方面。

新建新能源发电场站应当注重公益性，积极履行社会责任，促进社会和谐稳定发展。

四、新建新能源发电场站并网验收的程序和方法4.1 文件审查在新建新能源发电场站并网验收的前期，应当进行相关文件的审核工作。

在文件审查过程中，应当查看项目审批文件、建设方案、技术规划、施工图纸、设备清单、验收标准等文件，确保建设方案和标准的合理性、可行性和技术性。

4.2 现场检查在文件审查结束后，应当对新建新能源发电场站进行现场检查。

现场检查包括场站布局、设备安装、灾害防护、人员安全、环保设施、防火设施等方面的检查工作，确保建设过程符合相应的技术请求和标准，符合要求的安全和环保要求。

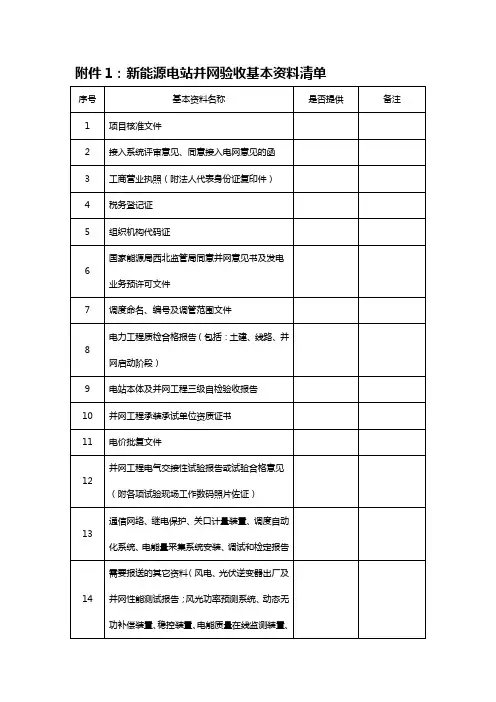

新能源电站并网验收基本资料清单
1. 项目核准文件
2. 接入系统评审意见、同意接入电网意见的函
3. 工商营业执照（附法人代表身份证复印件）
4. 税务登记证
5. 组织机构代码
6. 西北电监局同意并网意见书
7. 调度命名、编号及调管范围文件
8. 电力工程质检合格报告
9. 电站本体及并网工程三级自检验收报告
10. 并网工程承装、承试单位资质证书
11. 电价批复文件
12. 并网工程电气交接性试验报告或实验合格意见（附各项实验现场工作数码照片佐证）
13. 通信网络、继电保护、关口计量装置、调度自动化系统、电能采集系统安装、调试和检定报告
14. 需要报送的其他资料（风电、光伏逆变器出厂及并网性能测试实验报告；风光功率预测系统、动态无功补偿装置、稳控装置、电能质量在线检测装置、功角相量测量装置、调度发电计划OMS系统安装、调试报告）
15. 并网验收（检验）申请书
16. 试运行联络人员及联系方式、专业管理人员及相关运行人员名
单、联系方式
17. 并网调试大纲、并网安全措施、现场运行规程或规定、数据交换及通信方式
18. 并隐蔽工程数码照片（包括升压站、汇集站、线路工程的土建基础、架构基础、电缆敷设等）。

Q/GDW07 国网冀北电力有限公司企业标准Q/GDW07 001－2013－10501代替 Q/GDW07 001-2012-10501电力设备交接和检修后试验规程2013-12-31发布2013-12-31实施目次前言........................................................................ 1范围...................................................................... 2规范性引用文件.. (1)3术语、定义和符号.......................................................... 4总则...................................................................... 5电力变压器及电抗器........................................................ 6互感器.................................................................... 7开关设备.................................................................. 8套管...................................................................... 9支柱绝缘子、悬式绝缘子、复合绝缘子、RTV涂料 ............................. 10电力电缆线路............................................................. 11电容器................................................................... 12绝缘油和六氟化硫气体 (33)13避雷器................................................................... 14母线..................................................................... 15二次回路.................................................................16 1kV及以下的配电装置和馈电线路...........................................17 1kV以上的架空电力线路................................................... 18接地装置................................................................. 19串联补偿装置............................................................. 附录A（规范性附录）电力变压器的交流试验电压........................... 附录B（规范性附录）油浸电力变压器绕组直流泄漏电流参考值............... 附录C（规范性附录）分接开关的试验项目开展要求和标准................... 附录D（规范性附录）高压电气设备的工频耐压试验电压标准................. 附录E（资料性附录）气体绝缘金属封闭开关设备老练试验方法............... 附录F（资料性附录）断路器回路电阻厂家标准............................. 附录G（资料性附录）绝缘子的交流耐压试验电压标准....................... 附录H（规范性附录）复合绝缘子和RTV涂料憎水性测量方法及判断准则.... 附录I（资料性附录）橡塑电缆内衬层和外护套被破坏进水确定方法........... 附录J（资料性附录）橡塑电缆附件中金属层的接地方法. (59)附录K（资料性附录）接触电位差和跨步电位差的计算....................... 附录L（资料性附录）污秽等级与等值盐密/灰密的关系......................附录M（资料性附录）绝缘子表面灰密测量与计算方法....................... 编制说明....................................................................前言Q/GDW07 001-2013-10501《电力设备交接和检修后试验规程》根据最新的国家标准、行业标准、反事故技术措施以及冀北电网的具体情况,修订并明确了最新技术要求。

（整理）并网发电厂涉网安全检查细则并网发电厂涉网安全检查细则序号检查项目标准分评分标准查证方法评分方法备注调度运行专业（15分）1 重大事件汇报制度5分发电厂应根据上级调度机构有关规定制定本单位相应制度。

查阅有关制度。

没有相应制度本项不得分。

2 调度纪律5分1.并网发电厂运行必须严格服从省调指挥，并迅速、准确执行调度指令，不得以任何借口拒绝或者拖延执行。

若电厂值班人员认为执行调度指令可能危及人身和设备安全时，应立即向省调值班调度员报告并说明理由。

2.省调直接调管设备，未获省调值班调度员指令，不得自行操作。

当危及人身及设备安全时可以按照厂站规程自行处理，但事后应立即汇报省调值班调度员。

查阅违纪记录及电厂整改措施。

1.有1项违纪记录扣50%基本分，2项及以上不得分。

2.没有整改措施扣50%基本分；整改措施可执行不强或没有落实扣30%基本分。

3 持证上岗5分并网电厂必须执行《直调厂站运行值班人员持证上岗管理规定》。

凡与调度直接进行电力调度业务联系的发电厂运行值班人员，须取得省调颁发的《调度运行值班合格证书》后，方能与值班调度员进行电力调度业务联系。

查阅省调发文或持证上岗证书。

1.值长（或电气班长）有1人未取得持证上岗证书扣全部分值。

2.省调组织抽考有1人未通过扣50%基本分，2人及以上扣全部分值。

方式计划专业（20分）1 机组并网试验2分发电机调速系统数学模型及参数测试、机组一次调频特性测试试验、发电机励磁系统模型参数测试报告、发电机进相试验查阅试验报告每缺少一份试验报告扣20%。

精品文档序号检查项目标准分评分标准查证方法评分方法备注2 发电厂一次调频投入情况4分容量100MW及以上机组一次调频投入情况查阅有关资料及现场查看容量100MW及以上机组一次调频未投入扣50%。

3 发电机有关保护4分发电机高频、低频、超速、低励限制、速度变动率、过压、低压保护定值是否备案查阅有关资料没有备案每发现一个扣50%。

电力工程验收方案样本一、验收范围本次电力工程验收范围包括变电站、输变电工程、配电线路、电力设备及附属设施等。

1. 变电站：包括变压器、断路器、隔离开关、避雷器、互感器、电抗器等设备的验收；2. 输变电工程：包括输电线路、变电站之间的电缆、架空线路等的验收；3. 配电线路：包括配变、配电箱、开关柜、配电线路等的验收；4. 电力设备：包括发电机、电动机、变流器、变频器等设备的验收；5. 附属设施：包括接地系统、防雷设施、消防设施等的验收。

二、验收标准本次电力工程验收应符合国家相关电力工程验收标准，以及本地相关电力规范、标准及施工图设计要求。

1. 用电安全规范：验收应符合《电气安全规范》（GB 50059-2011）和《工程建设电气工程施工及验收技术规范》（GB 50254-1996）等相关标准；2. 电力设备质量标准：验收应符合《电力设备质量验收规范》（GB/T 28905-2012）和《电气设备设计通用要求》（GB 17467-1998）等相关标准；3. 施工图设计要求：验收应符合相关施工图设计要求及相关规范标准。

三、验收内容1. 变电站验收内容：（1）变压器验收：包括外观检查、绝缘电阻测试、变比测验、冷却系统检查等；（2）断路器验收：包括断路器操作性能测试、绝缘电阻测试、负荷切换试验等；（3）隔离开关验收：包括隔离开关操作性能测试、绝缘电阻测试、开关机构的检查等；（4）避雷器验收：包括避雷器外观检查、绝缘电阻测试等；（5）互感器验收：包括互感器转化比测验、绝缘电阻测试、局部放电检查等；（6）电抗器验收：包括电抗器的绝缘电阻测试、局部放电检查等。

2. 输变电工程验收内容：（1）输电线路验收：包括导线的外观检查、导线张力测试、绝缘子同道字符串测试等；（2）变电站间电缆验收：包括电缆外观检查、电缆绝缘电阻测试、电缆绝缘层厚度测试等；（3）架空线路验收：包括架空线路的外观检查、导线张力测试、绝缘子同道字符串测试等。

新能源场站并网验收检查方案（一）涉网电气设备检查序号项目内容核查方案负责人1风电机组（光伏逆变器）应具有低电压穿岳能力，低电压穿岳能力满足国家相关标准要求。

现场查阅：1、统一格式的单机信息台账；3、发电机、变流器、变桨、叶片、（光伏逆变器）、主控版本应与型式试验报告相符；4、、现场查阅大部件软件版本以及关键涉网保护定值应与型式试验报告相符。

如风机（光伏）硬件和软件与型式试验报告不一致，需厂家出具一致性评价报告；如重大设备与型式试验报告不一致需提供具备资质的单位出具的低穿一致性评估报告。

2风电机组（光伏逆变器）电能质量应满足规程要求（电压偏差、电压变动、闪变、谐波和三相电压不平衡度在规定的范围内）现场查阅：1、资质单位出具的电能质量测试报告（盖章版），其结论页电压偏差、电压变动、闪变、谐波和三相电压不平衡度应在国标规定范围内。

2、查阅风电机组（光伏逆变器）接入系统评审意见，并按照评审意见要求检查现场无功补偿装置配置情况。

3、低电压穿岳能力型式试验报告（盖章版）；3风机变频器（光伏逆变器）的电压、频率、三相不平衡等涉网的参数定值单齐全现场查阅：1、风机变频器（光伏逆变器）的电压、频率、三相不平衡等涉网的参数定值单；2、现场调试报告；3、抽查现场设置情况。

4风力发电机组（光伏逆变器）接地电阻应进行测试，接地电阻应合格现场查阅：全部风力发电机组（光伏逆变器）接地电阻测试报告（资质单位出具盖章版），组织应不大于4Ω。

5电缆隧道、电缆沟堵漏及排水设施应完好，分段阻燃措施符合要求现场检查电缆隧道、电缆沟堵漏及排水设施应完好，分段阻燃措施符合要求。

6新能源场站无功容量配置和无功补偿装置（含滤波装置）选型配置符合接入系统审查意见，其响应能力、控制策略应满足电力系统运行需求。

无功补偿装置应1、现场检查无功容量配置和无功补偿装置（含滤波装置）选型配置符合接入系统审查意见要求；2、现场查阅无功补偿装置出厂试验报告；3、现场查阅无功补偿装置交接试验报告；4、现场查阅无功补偿装置静态调试报告；5、现场查阅控制策略设置应满足电力系统运行要求；6、现场检查无功补偿无缺陷，出厂试验结果合格装置控制功能及控制参数设置正确。
