给出音频信号的时域和频谱特性

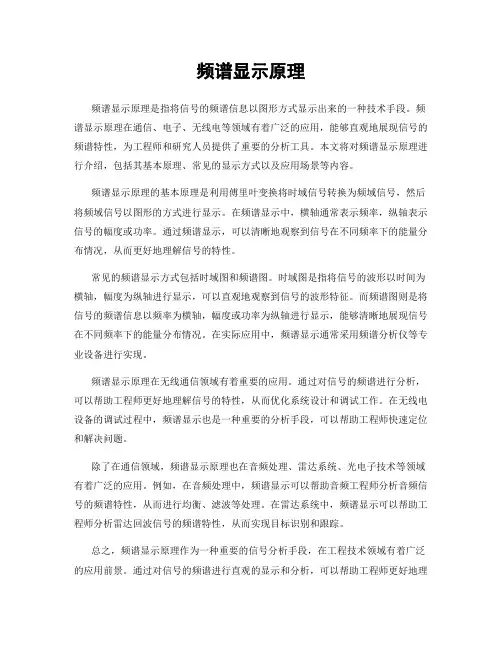

频谱显示原理频谱显示原理是指将信号的频谱信息以图形方式显示出来的一种技术手段。

频谱显示原理在通信、电子、无线电等领域有着广泛的应用，能够直观地展现信号的频谱特性，为工程师和研究人员提供了重要的分析工具。

本文将对频谱显示原理进行介绍，包括其基本原理、常见的显示方式以及应用场景等内容。

频谱显示原理的基本原理是利用傅里叶变换将时域信号转换为频域信号，然后将频域信号以图形的方式进行显示。

在频谱显示中，横轴通常表示频率，纵轴表示信号的幅度或功率。

通过频谱显示，可以清晰地观察到信号在不同频率下的能量分布情况，从而更好地理解信号的特性。

常见的频谱显示方式包括时域图和频谱图。

时域图是指将信号的波形以时间为横轴，幅度为纵轴进行显示，可以直观地观察到信号的波形特征。

而频谱图则是将信号的频谱信息以频率为横轴，幅度或功率为纵轴进行显示，能够清晰地展现信号在不同频率下的能量分布情况。

在实际应用中，频谱显示通常采用频谱分析仪等专业设备进行实现。

频谱显示原理在无线通信领域有着重要的应用。

通过对信号的频谱进行分析，可以帮助工程师更好地理解信号的特性，从而优化系统设计和调试工作。

在无线电设备的调试过程中，频谱显示也是一种重要的分析手段，可以帮助工程师快速定位和解决问题。

除了在通信领域，频谱显示原理也在音频处理、雷达系统、光电子技术等领域有着广泛的应用。

例如，在音频处理中，频谱显示可以帮助音频工程师分析音频信号的频谱特性，从而进行均衡、滤波等处理。

在雷达系统中，频谱显示可以帮助工程师分析雷达回波信号的频谱特性，从而实现目标识别和跟踪。

总之，频谱显示原理作为一种重要的信号分析手段，在工程技术领域有着广泛的应用前景。

通过对信号的频谱进行直观的显示和分析，可以帮助工程师更好地理解信号的特性，为系统设计和调试工作提供有力的支持。

随着科技的不断发展，频谱显示原理也将不断得到完善和拓展，为各行各业的工程师和研究人员带来更多的便利和帮助。

信号处理是现代通信领域中非常重要的一个方向，其中信号的时域波形转化为频谱信息是信号处理中的一个重要步骤。

离散傅里叶变换（Discrete Fourier Transform，DFT）作为一种经典的频谱分析方法，被广泛应用于信号处理中。

本文将详细介绍如何利用离散傅里叶变换将信号的时域波形转化为频谱信息。

1. 信号的时域波形时域波形是信号在时间轴上的波形变化，通过观察时域波形可以了解信号的振幅、频率和相位等信息。

通常情况下，信号的时域波形是连续的，需要将其离散化之后才能进行数字信号处理。

2. 离散傅里叶变换离散傅里叶变换是一种将离散信号转化为频谱信息的数学工具，它可以将时域波形转化为频域信息，从而揭示信号的频率成分和能量分布。

离散傅里叶变换的基本公式如下：X(X)=∑_(X=0)^X−1▒〖X(X)X^(-X2πXX/X)〗3. 离散傅里叶变换的计算离散傅里叶变换的计算主要依赖于快速傅里叶变换（Fast Fourier Transform，FFT）算法，FFT算法可以将离散傅里叶变换的计算复杂度由O(X^2)降低到O(X log X)，大大提高了计算效率。

4. 信号的频谱信息通过离散傅里叶变换，我们可以得到信号的频谱信息，包括频率成分的分布、能量的分布等，频谱信息能够帮助我们深入理解信号的特性，并且在通信系统的设计和优化中起着重要作用。

5. 应用实例离散傅里叶变换在数字通信、音频处理、图像处理等领域有着广泛的应用。

以数字通信为例，接收端通常会对接收到的信号进行离散傅里叶变换，以获取信道中的频率响应信息，从而进行信号的均衡和解调。

6. 总结通过离散傅里叶变换，我们可以将信号的时域波形转化为频谱信息，揭示信号的频率成分和能量分布，为信号处理和通信系统的设计提供了重要的工具和方法。

未来随着科技的不断发展，离散傅里叶变换技术也将继续得到改进和应用，为现代通信领域的发展注入新的活力。

在信号处理的过程中，离散傅里叶变换起着至关重要的作用。

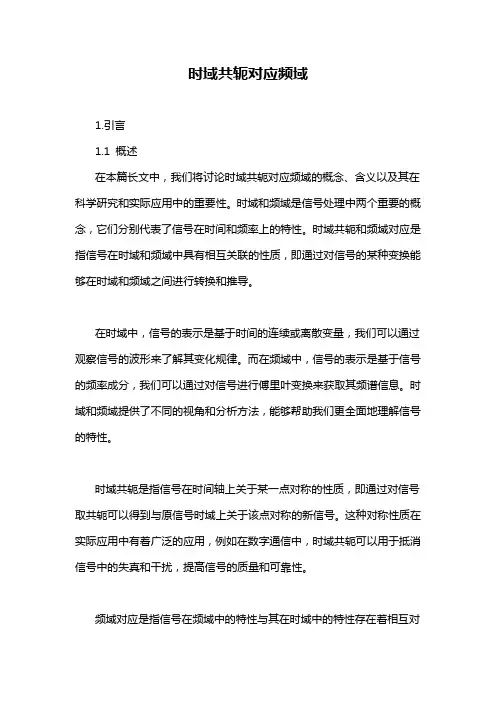

时域共轭对应频域1.引言1.1 概述在本篇长文中，我们将讨论时域共轭对应频域的概念、含义以及其在科学研究和实际应用中的重要性。

时域和频域是信号处理中两个重要的概念，它们分别代表了信号在时间和频率上的特性。

时域共轭和频域对应是指信号在时域和频域中具有相互关联的性质，即通过对信号的某种变换能够在时域和频域之间进行转换和推导。

在时域中，信号的表示是基于时间的连续或离散变量，我们可以通过观察信号的波形来了解其变化规律。

而在频域中，信号的表示是基于信号的频率成分，我们可以通过对信号进行傅里叶变换来获取其频谱信息。

时域和频域提供了不同的视角和分析方法，能够帮助我们更全面地理解信号的特性。

时域共轭是指信号在时间轴上关于某一点对称的性质，即通过对信号取共轭可以得到与原信号时域上关于该点对称的新信号。

这种对称性质在实际应用中有着广泛的应用，例如在数字通信中，时域共轭可以用于抵消信号中的失真和干扰，提高信号的质量和可靠性。

频域对应是指信号在频域中的特性与其在时域中的特性存在着相互对应的关系。

通过对信号进行傅里叶变换，我们可以将信号从时域转换为频域表示，得到信号的频谱信息。

频域对应可以帮助我们从频率的角度理解信号的特性，例如通过分析信号的频谱可以了解信号的频率成分、频率分布和谐波情况等。

时域共轭对应频域是指信号在时域和频域中存在相互对应的性质。

通过对信号进行傅里叶变换和反变换，我们可以在时域和频域之间进行转换，从而从不同的角度理解信号的特性。

时域共轭对应频域的重要性在于它提供了一种全新的分析和处理信号的方法，能够更深入地研究信号的内在规律和属性。

本文将详细介绍时域共轭和频域对应的概念和含义，并通过实例和应用案例来说明其重要性。

最后，我们将展望时域共轭对应频域在各个领域的应用前景，希望能够给读者带来新的思考和启发。

1.2 文章结构文章结构部分的内容：本文分为引言、正文和结论三个部分。

其中引言部分主要概述了文章的背景和意义，以及文章的结构和目的。

实验三信号的频谱分析1方波信号的分解与合成实验1实验目的1. 了解方波的傅立叶级数展开和频谱特性。

2. 掌握方波信号在时域上进行分解与合成的方法。

3. 掌握方波谐波分量的幅值和相位对信号合成的影响。

2 实验设备PC机一台，TD－SAS系列教学实验系统一套。

3 实验原理及内容1. 信号的傅立叶级数展开与频谱分析信号的时域特性和频域特性是对信号的两种不同的描述方式。

对于一个时域的周期信号f(t)，只要满足狄利克莱条件，就可以将其展开成傅立叶级数：如果将式中同频率项合并，可以写成如下形式：从式中可以看出，信号f(t)是由直流分量和许多余弦（或正弦）分量组成。

其中第一项A0/2是常数项，它是周期信号中所包含的直流分量；式中第二项A1cos(Ωt+φ1)称为基波，它的角频率与原周期信号相同，A1是基波振幅，φ1是基波初相角；式中第三项A2cos(Ωt+φ2)称为二次谐波，它的频率是基波的二倍，A2是基波振幅，φ2是基波初相角。

依此类推，还有三次、四次等高次谐波分量。

2. 方波信号的频谱将方波信号展开成傅立叶级数为：n=1，3，5…此公式说明，方波信号中只含有一、三、五等奇次谐波分量，并且其各奇次谐波分量的幅值逐渐减小，初相角为零。

图3-1-1为一个周期方波信号的组成情况，由图可见，当它包含的分量越多时，波形越接近于原来的方波信号，还可以看出频率较低的谐波分量振幅较大，它们组成方波的主体，而频率较高的谐波分量振幅较小，它们主要影响波形的细节。

（a）基波（b）基波＋三次谐波（c）基波＋三次谐波＋五次谐波（d）基波＋三次谐波＋五次谐波＋七次谐波（e）基波＋三次谐波＋五次谐波＋七次谐波＋九次谐波图3-1-1方波的合成3. 方波信号的分解方波信号的分解的基本工作原理是采用多个带通滤波器，把它们的中心频率分别调到被测信号的各个频率分量上，当被测信号同时加到多路滤波器上，中心频率与信号所包含的某次谐波分量频率一致的滤波器便有输出。

实验2利用MATLAB分析信号频谱及系统的频率特性引言：在信号处理和通信领域中，频谱分析是一项非常重要的技术。

频谱分析可以帮助我们了解信号的频率特性，包括频率成分和幅度。

MATLAB是一款功能强大的数学软件，提供了多种工具和函数用于信号处理和频谱分析。

本实验旨在通过MATLAB分析信号频谱及系统的频率特性，深入理解信号处理和频域分析的原理和应用。

实验步骤：1.生成一个信号并绘制其时域波形。

首先，我们可以使用MATLAB提供的函数生成一个信号。

例如，我们可以生成一个用正弦函数表示的周期信号。

```matlabt=0:0.001:1;%时间范围为0到1秒，采样率为1000Hzf=10;%信号频率为10Hzx = sin(2*pi*f*t); % 生成正弦信号plot(t,x) % 绘制信号的时域波形图title('Time domain waveform') % 添加标题```2.计算信号的频谱并绘制频谱图。

使用MATLAB中的FFT函数可以计算信号的频谱。

FFT函数将信号从时域转换为频域。

```matlabFs=1000;%采样率为1000HzL = length(x); % 信号长度NFFT = 2^nextpow2(L); % FFT长度X = fft(x,NFFT)/L; % 计算X(k)f = Fs/2*linspace(0,1,NFFT/2+1); % 计算频率轴plot(f,2*abs(X(1:NFFT/2+1))) % 绘制频谱图title('Frequency spectrum') % 添加标题```3.使用MATLAB分析系统的频率特性。

MATLAB提供了Signal Processing Toolbox，其中包含了分析系统频率特性的函数和工具。

```matlabHd = designfilt('lowpassfir', 'FilterOrder', 6,'CutoffFrequency', 0.3, 'SampleRate', Fs); % 设计一个低通滤波器fvtool(Hd) % 显示滤波器的频率响应``````matlab[W,F] = freqz(Hd); % 计算滤波器的频率响应plot(F,abs(W)) % 绘制滤波器的振幅响应title('Frequency response of lowpass filter') % 添加标题```实验结果：运行上述代码后，我们可以得到如下结果：1.时域波形图2.频谱图3.滤波器频率响应讨论与结论：本实验通过MATLAB分析信号频谱及系统的频率特性，深入理解了信号处理和频域分析的原理和应用。

音频信号及音频分析音频信号是一种用来记录声音的信号。

它采用连续的模拟信号形式来表示声波的振动情况。

音频信号可以通过麦克风等设备捕捉到，经过放大和处理后可以用于各种应用，如音乐播放、语音识别和语音通信等。

音频分析是对音频信号进行处理和分析的过程。

它可以帮助我们了解音频信号的特征和结构，从而提取有用的信息和特征。

音频分析可以有多个方面的内容，比如时域分析、频域分析、频谱分析和波形分析等。

在音频分析中，时域分析是最基本的一种方法。

它是通过观察音频信号在时间上的变化来分析音频信号的特征。

时域分析可以用来提取音频信号的特征，比如音频信号的幅度、振幅、周期性和持续时间等。

通过时域分析，可以对音频信号进行去噪、降噪、回音消除等处理，以改善音频质量。

频域分析是另一种常用的音频分析方法。

它是通过将音频信号转换到频域来分析音频信号的特征。

频域分析可以用来提取音频信号的频率、频谱和频率分量等信息。

通过分析音频信号的频谱，可以了解音频信号的谐波结构、频率分布和音调等特征。

频域分析常用的方法包括傅里叶变换、快速傅里叶变换和功率谱估计等。

频谱分析是音频分析中的一个重要分支。

它是通过将音频信号的幅度和频率信息显示在频谱图上来进行分析的。

频谱分析可以帮助我们观察音频信号的频谱特征和频率分布情况。

通过频谱分析，可以实现音频信号的音频效果处理和音频特征提取等应用。

常用的频谱分析方法包括快速傅里叶变换和窗函数等。

波形分析是对音频信号的波形进行观察和分析的方法。

它通过观察音频信号的波形形状、振幅和周期等来了解音频信号的特征。

波形分析可以用来检测音频信号的失真、噪声和变形等问题。

常用的波形分析方法包括时域波形显示和波形比对等。

音频分析在音乐、语音和声音处理等领域中有着广泛的应用。

在音乐领域，音频分析可以用来进行音乐特征提取和音乐分类等任务。

在语音识别领域，音频分析可以用来提取语音特征和识别语音内容。

在声音处理领域，音频分析可以用来去除噪声、增强声音效果和实现声音混响等。

傅里叶分析在音频信号处理中的应用傅里叶分析是一种数学工具，广泛应用于信号处理领域。

在音频信号处理中，傅里叶分析可以帮助我们理解和处理音频信号的特性和特征。

本文将探讨傅里叶分析在音频信号处理中的应用。

首先，让我们了解一下什么是傅里叶分析。

傅里叶分析是一种将一个信号分解成一系列正弦和余弦函数的过程。

这些正弦和余弦函数称为频域中的基函数，它们的振幅和相位决定了信号的频谱特征。

通过傅里叶分析，我们可以将一个复杂的音频信号分解成不同频率的简单成分，从而更好地理解信号的频谱结构。

傅里叶分析在音频信号处理中的一个重要应用是频谱分析。

频谱分析可以帮助我们了解音频信号的频率内容。

通过对音频信号进行傅里叶变换，我们可以得到信号在频域上的表示，即频谱。

频谱图可以展示不同频率成分的强度和分布情况，帮助我们分析音频信号的频率特征。

例如，在音乐制作中，频谱分析可以帮助音乐制作人确定音频中各个乐器的频率范围和音量平衡，从而达到更好的音频效果。

除了频谱分析，傅里叶分析还可以应用于音频信号的滤波处理。

滤波是音频信号处理中常用的技术，用于去除或增强特定频率范围内的信号成分。

通过傅里叶变换，我们可以将音频信号转换到频域中，然后进行滤波操作，再通过傅里叶逆变换将信号转换回时域。

这种频域滤波可以更精确地控制信号的频率特性，从而实现对音频信号的精细处理。

例如，在语音识别中，傅里叶分析可以用于去除噪声和共振频率，提高语音信号的清晰度和准确性。

此外，傅里叶分析还可以应用于音频信号的压缩和编码。

音频信号通常是高维度的数据，需要较大的存储空间和传输带宽。

通过傅里叶变换，我们可以将音频信号转换到频域中，然后选择性地保留频谱中的重要成分，舍弃不重要的成分。

这种频域压缩和编码可以大大减小音频数据的大小，提高存储和传输的效率。

例如，在音频文件的压缩编码中，傅里叶分析可以用于提取音频信号的频谱特征，然后根据特征选择性地压缩和编码信号，实现高效的音频压缩。

除了以上应用，傅里叶分析还可以用于音频信号的合成和变换。

图1 任务一程序流程图1、音频信号采集道，只取第一个声道进行处理,接着使用sound函数以fs频率进行音频回放。

2、音频信号频域分析以采样间隔T划分时域并绘制出signal信号的时域波形；调用fft函数,对signal 进行快速傅里叶变换，用abs函数取傅里叶变换后结果的幅值进行幅频分析，绘制出频谱图。

在绘制频谱图时由于考虑到快速傅里叶变换的对称性，只取序列的前半部分进行观察分析。

3、音频信号分解为了实现音频信号的分解及合成，先对原信号的频谱图进行观察分析，发现原信号的主要能量集中在三个主要频率上，于是考虑用这三频率的正弦信号合成原信号。

为了求得这三个频率，先调用findpeaks函数找到频谱图上的各个局部极大值peak及其对应的位置locs,然后用sort对峰值点进行排序，找到最大的三个值，接着用find 函数找到这三个最大值在locs中的位置，也就知道了对应的频率。

这里有一个问题就是最小的峰值频率并不是在sort排序后的第三位而是在第四位，需要有一个调整；确定了主要谱线后，使用text函数进行峰值标注；4、音频信号合成接着将这三个谱线还原回时域正弦信号，幅度的比例等于对应频率上的幅度比例然后然后叠加，得到合成后的信号，绘制出时域波形，与原信号波形进行比较,接着对两个正弦信号进行fft,绘制出他们的频谱，然后对合成的信号进行fft,做出频谱图和原信号的频谱图进行比较.5、音频信号回放用sound函数进行原信号和合成信号的回放，比较差异。

实验内容二：任意音频信号的时域和频域分析及数字滤波器设计通过对任务具体内容的分析，可以建立出任务二程序框图如下，之后将对编程思想及思路进行介绍：图2任务二程序流程图1、音频信号采样自己录音频并另存为”ding.wav”后,先用audioread函数读取音频信号得到采样序列signal及对应采样频率fs,由于获取的音频信号是双声道，只取第一个声道进行处理。

2、时域采样使用audioread函数得到的采样序列signal及采样频率fs为过采样状态，此时我们对signal再进行等间隔采样，达到减少采样点数和降低采样频率的效果，进而实现合理采样状态signal2、fs2和欠采样状态signal1、fs1;使用sound函数分别对这两种采样状态进行回放。

阐述信号的时域描述与频域描述的特点。

信号的时域描述和频域描述是描述信号性质的两种不同方法。

时域描述是通过观察信号在时间轴上的变化来分析信号的特征。

时域描述可以提供信号的幅度、相位、频率等信息。

通过时域分析，我们可以观察到信号的波形、脉冲、周期性等特征。

时域描述的一大优点是直观性，可以直接看到信号的变化情况。

此外，时域描述也可以用于分析信号的稳定性、周期性、平稳性等特性。

但是，时域描述无法提供信号的频谱信息，对于包含多个频率成分的信号，时域描述无法直接分辨出不同频率成分。

频域描述是将时域信号分解成不同频率成分，并分析各个频率成分在信号中的贡献。

频域描述利用傅里叶变换等数学工具，将信号从时域转换到频域。

通过频域描述，我们可以得到信号的频谱、频率成分、功率谱密度等信息。

频域描述的一大优点是可以清晰地分辨出信号中的不同频率成分，因此对于频率特性分析非常有用。

此外，频域描述也可以用于滤波、频谱修复等应用。

但是，频域描述相比时域描述稍微抽象，需要一些数学工具来分析。

综上所述，时域描述和频域描述各有其特点。

时域描述直观且可以分析信号的其他特性，而频域描述可以提供信号的频谱信息。

在具体应用中，选择合适的描述方法取决于我们关心的信号特征以及所需的分
析目的。

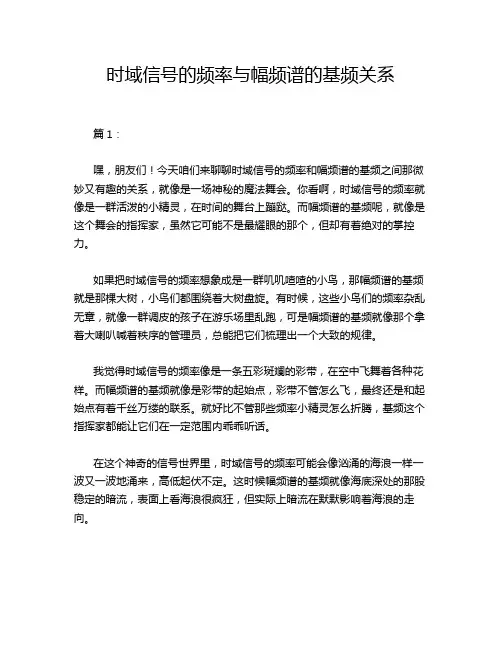

时域信号的频率与幅频谱的基频关系篇1：嘿，朋友们！今天咱们来聊聊时域信号的频率和幅频谱的基频之间那微妙又有趣的关系，就像是一场神秘的魔法舞会。

你看啊，时域信号的频率就像是一群活泼的小精灵，在时间的舞台上蹦跶。

而幅频谱的基频呢，就像是这个舞会的指挥家，虽然它可能不是最耀眼的那个，但却有着绝对的掌控力。

如果把时域信号的频率想象成是一群叽叽喳喳的小鸟，那幅频谱的基频就是那棵大树，小鸟们都围绕着大树盘旋。

有时候，这些小鸟们的频率杂乱无章，就像一群调皮的孩子在游乐场里乱跑，可是幅频谱的基频就像那个拿着大喇叭喊着秩序的管理员，总能把它们梳理出一个大致的规律。

我觉得时域信号的频率像是一条五彩斑斓的彩带，在空中飞舞着各种花样。

而幅频谱的基频就像是彩带的起始点，彩带不管怎么飞，最终还是和起始点有着千丝万缕的联系。

就好比不管那些频率小精灵怎么折腾，基频这个指挥家都能让它们在一定范围内乖乖听话。

在这个神奇的信号世界里，时域信号的频率可能会像汹涌的海浪一样一波又一波地涌来，高低起伏不定。

这时候幅频谱的基频就像海底深处的那股稳定的暗流，表面上看海浪很疯狂，但实际上暗流在默默影响着海浪的走向。

你也可以把时域信号的频率想象成是一群流浪的歌手，在大街小巷唱着各种不同的歌。

而幅频谱的基频就像是他们共同遵循的一个音乐基调，不管是高音还是低音，都离不开这个基调的影响。

再夸张一点说，时域信号的频率要是一场疯狂的派对，各种疯狂的音乐、舞动的人群。

那幅频谱的基频就是这个派对的邀请函上印着的主题，不管派对怎么嗨，主题始终在那起着主导作用。

时域信号的频率可能会像天上的星星一样繁多而又看似无序，但是幅频谱的基频就像那天空中最亮的北斗星，给这些星星指引着一个大致的方向。

就好像一个超级大的拼图，时域信号的频率是那无数的小拼图块，而幅频谱的基频就是拼图的边框，没有边框的约束，这些小拼图块就会乱成一团。

总之，时域信号的频率和幅频谱的基频之间的关系就像是一场有趣的闹剧和严肃的导演之间的关系，一个负责热闹，一个负责掌控大局。
