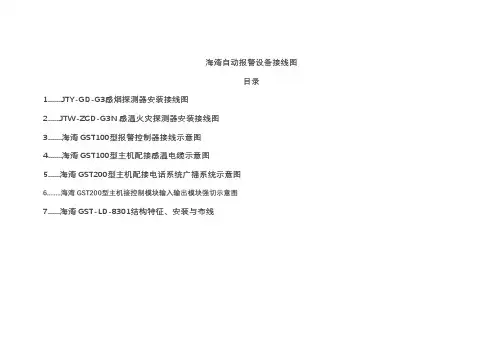

海湾自动报警设备接线图目录1.......JTY-GD-G3感烟探测器安装接线图2......JTW-ZCD-G3N感温火灾探测器安装接线图3.......海湾GST100型报警控制器接线示意图4.......海湾GST100型主机配接感温电缆示意图5......海湾GST200型主机配接电话系统广播系统示意图6........海湾GST200型主机接控制模块输入输出模块强切示意图7......海湾GST-LD-8301结构特征、安装与布线JTY-GD-G3感烟探测器安装接线图海湾报警之家工程师沈工本节将为大家讲解海湾感烟火灾探测器JTY-GD-G3安装示意图以及接线示意图。

通过学习本文，您将会学习到JTY-GD-G3的安装和接线技巧。

JTY-GD-G3感烟探测器安装方式如图1-2：接线盒可采用86H50型标准预埋盒，其结构尺寸外形示意图如图1-3：DZ-02探测器通用底座外形示意图如图1-4：底座上有4个导体片，片上带接线端子，底座上不设定位卡，便于调整探测器报警指示灯的方向。

预埋管内的探测器总线分别接在任意对角的二个接线端子上（不分极性），另一对导体片用来辅助固定探测器。

待底座安装牢固后，将探测器底部对正底座顺时针旋转，即可将探测器安装在底座上。

JTW-ZCD-G3N感温火灾探测器安装接线图海湾消防设备技术交流平台沈工今天将为大家讲解海湾JTW-ZCD-G3N感温火灾探测器安装示意图以及接线示意图。

JTW-ZCD-G3N感温探测器的外形结构示意图如图1-5：接线盒可采用86H50型标准预埋盒，其结构尺寸外形示意图如图1-3：DZ-02探测器通用底座外形示意图如图1-4：底座上有4个导体片，片上带接线端子，底座上不设定位卡，便于调整探测器报警指示灯的方向。

预埋管内的探测器总线分别接在任意对角的二个接线端子上（不分极性），另一对导体片用来辅助固定探测器。

待底座安装牢固后，将探测器底部对正底座顺时针旋转，即可将探测器安装在底座上。

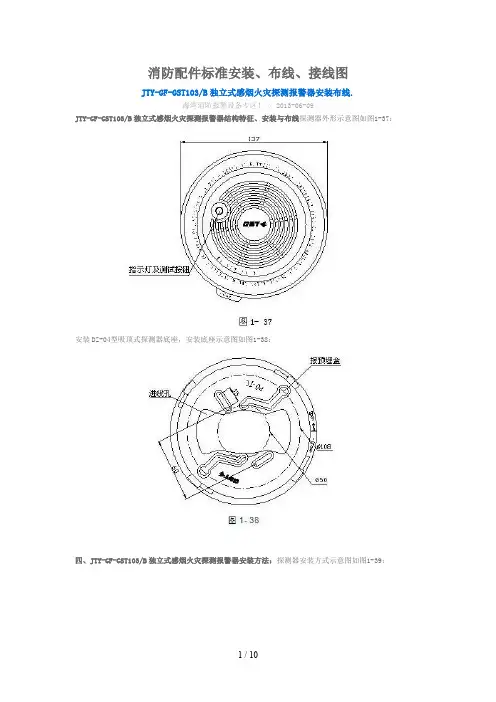

消防配件标准安装、布线、接线图JTY-GF-GST103/B独立式感烟火灾探测报警器安装布线.海湾消防报警设备专区！ / 2013-06-09JTY-GF-GST103/B独立式感烟火灾探测报警器结构特征、安装与布线探测器外形示意图如图1-37：安装DZ-04型吸顶式探测器底座，安装底座示意图如图1-38：四、JTY-GF-GST103/B独立式感烟火灾探测报警器安装方法：探测器安装方式示意图如图1-39：用φ4螺钉将底座固定在预埋盒或屋顶上，将探测器底部对正底座顺时针旋转,即可将探测器安装在底座上。

探测器安装后，装入电池即可工作，指示灯约50秒钟左右闪亮一次。

按下测试按钮蜂鸣器发出报警声，同时指示灯快速闪亮，表明探测器工作正常。

J-SAF-GST9213(Ex)消火栓按钮安装接线海湾消防报警设备专区！ / 2013-05-28消火栓按钮外形示意图如图1-17：对外接线端子示意图如图1-18：其中：L1+、L1-：接安全栅本安侧K1、K2：常开输出端子L2+、L2-：接下一按钮或终端电阻具体接线参见第一章3.3节GST-LD-8331编址接口模块接线说明。

布线要求：电缆均选用截面积≥1.0mm2的本安电缆，且电缆间分布电容不得大于0.083μF，分布电感不得大于4.1mH。

消火栓按钮采用明装方式，分为进线管明装和进线管暗装：进线管暗装时只需拔下按钮，从底壳的进线孔中穿入电缆并接在相应端子上，再插好按钮即可安装好，安装示意图见图1-19；进线管明装时需拔下按钮，将底壳下端的敲落孔敲开，从敲落孔中穿入电缆并接在相应端子上，再插好按钮即可安装好，安装示意图见图1-20；安装孔距为60mm。

GST-MD-M9514型火灾光警报器安装与接线海湾消防报警设备专区！ / 2013-05-22火灾光警报器的外形结构示意图如图2-23：火灾光警报器采用明装，进线管预埋安装，将底盒安装在86H50型预埋盒上，安装方法与GST-LD-8319型输入模块相同。

海湾100B声光报警器安装接线示意图HX-100B声光报警器是海湾报警系统最为常用的一个产品，今天海湾消防设备工程师将为大家讲解海湾100B声光报警器安装示意图和接线示意图。

海湾100B火灾声光警报器外形示意图如图2-19：HX-100B火灾声光警报器采用壁挂式安装，在普通高度空间下，以距顶棚0.2m处为宜。

火灾声光警报器接线端子示意图如图2-20：其中：Z1、Z2：与火灾报警控制器信号二总线连接的端子，对于HX-100A型火灾声光警报器，此端子无效D1、D2：与DC24V电源线连接的端子，无极性S1、G：外控输入端子可以利用手动火灾报警按钮的无源常开触点直接控制编码型的火灾声光警报器启动，系统接线示意图如图2-21：布线要求：信号二总线Z1、Z2采用阻燃RVS型双绞线，截面积≥1.0mm2；电源线D1、D2采用阻燃BV线，截面积≥1.5mm2；S1、G采用阻燃RV线，截面积≥0.5mm2。

HX-100B/T火灾声光警报器信号总线和电源线与警报器底壳端子连接处应做密封处理（这种方式中，消火栓按钮按下，O、G端输出DC24V电源，可直接控制消防泵的启动，泵运行后，泵控制箱上的无源动作触点信号通过I、G端返回按钮，可以点亮按钮上的绿色回答指示灯。

当设备启动电流大于100mA时，应通过GST-LD-8302切换模块进行转换，通过GST-LD-8302转换直接启泵方式应用示意图如图2-14所示：海湾消防按钮接线及应用示意图海湾报警之家 / 2012-10-16海湾报警之家工程师本节将为大家讲解海湾消防按钮的接线示意图，海湾消防报警按钮常用型号有：J-SAM-GST9121和J-SAM-GST9122两种。

一、J-SAM-GST9121海湾消防按钮接线示意图手动火灾报警按钮外接端子示意图如图2- 7。

其中：Z1、Z2：无极性信号二总线接线端子。

K1、K2：额定DC30V/100mA无源常开输出端子，当报警按钮按下时，输出触点闭合信号，可直接控制外部设备。

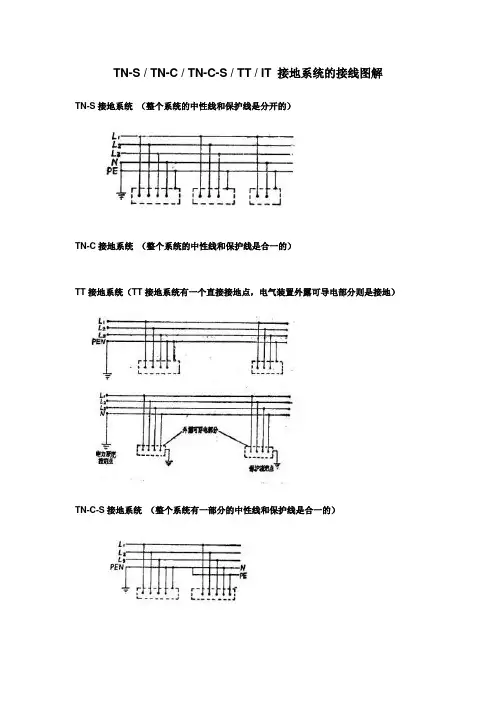

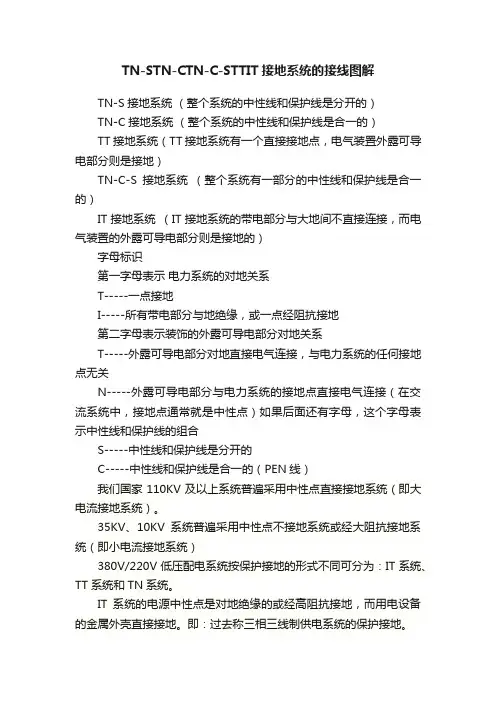

TN-S / TN-C / TN-C-S / TT / IT 接地系统的接线图解TN-S接地系统（整个系统的中性线和保护线是分开的）TN-C接地系统（整个系统的中性线和保护线是合一的）TT接地系统（TT接地系统有一个直接接地点，电气装置外露可导电部分则是接地）TN-C-S接地系统（整个系统有一部分的中性线和保护线是合一的）IT接地系统（IT接地系统的带电部分与大地间不直接连接，而电气装置的外露可导电部分则是接地的）字母标识第一字母表示电力系统的对地关系T-----一点接地I-----所有带电部分与地绝缘，或一点经阻抗接地第二字母表示装饰的外露可导电部分对地关系T-----外露可导电部分对地直接电气连接，与电力系统的任何接地点无关N-----外露可导电部分与电力系统的接地点直接电气连接（在交流系统中，接地点通常就是中性点）如果后面还有字母，这个字母表示中性线和保护线的组合S-----中性线和保护线是分开的C-----中性线和保护线是合一的（PEN线）来自: /f231617794/blog/item/28bdee8e942eaff2503d92ef.htmlTN-C系统、TN-S系统、TN-C-S系统、TT系统的区别：建筑工程供电使用的基本供电系统有三相三线制三相四线制等，但这些名词术语内涵不是十分严格。

国际电工委员会（IEC ）对此作了统一规定，称为TT 系统、TN 系统、IT 系统。

其中TN 系统又分为TN-C 、TN-S 、TN-C-S 系统。

下面内容就是对各种供电系统做一个扼要的介绍。

TT 系统TN-C供电系统→TN 系统→TN-SIT 系统TN-C-S（一）工程供电的基本方式根据IEC 规定的各种保护方式、术语概念，低压配电系统按接地方式的不同分为三类，即TT 、TN 和IT 系统，分述如下。

（1 ）TT 方式供电系统TT 方式是指将电气设备的金属外壳直接接地的保护系统，称为保护接地系统，也称TT 系统。

TN-STN-CTN-C-STTIT接地系统的接线图解TN-S接地系统（整个系统的中性线和保护线是分开的）TN-C接地系统（整个系统的中性线和保护线是合一的）TT接地系统（TT接地系统有一个直接接地点，电气装置外露可导电部分则是接地）TN-C-S接地系统（整个系统有一部分的中性线和保护线是合一的）IT接地系统（IT接地系统的带电部分与大地间不直接连接，而电气装置的外露可导电部分则是接地的）字母标识第一字母表示电力系统的对地关系T-----一点接地I-----所有带电部分与地绝缘，或一点经阻抗接地第二字母表示装饰的外露可导电部分对地关系T-----外露可导电部分对地直接电气连接，与电力系统的任何接地点无关N-----外露可导电部分与电力系统的接地点直接电气连接（在交流系统中，接地点通常就是中性点）如果后面还有字母，这个字母表示中性线和保护线的组合S-----中性线和保护线是分开的C-----中性线和保护线是合一的（PEN线）我们国家110KV及以上系统普遍采用中性点直接接地系统（即大电流接地系统）。

35KV、10KV系统普遍采用中性点不接地系统或经大阻抗接地系统（即小电流接地系统）380V/220V低压配电系统按保护接地的形式不同可分为：IT系统、TT系统和TN系统。

IT系统的电源中性点是对地绝缘的或经高阻抗接地，而用电设备的金属外壳直接接地。

即：过去称三相三线制供电系统的保护接地。

TT系统的电源中性点直接接地；用电设备的金属外壳亦直接接地，且与电源中性点的接地无关。

即过去的三相四线制供电系统中的保护接地。

TN系统，在变压器或发电机中性点直接接地的380/220V三相四线低压电网中，将正常运行时不带电的用电设备的金属外壳经公共的保护线与电源的中性点直接电气连接。

即过去的三相四线制供电系统中的保护接零。

TN系统的电源中性点直接接地，并有中性线引出。

按其保护线形式，TN系统又分为：TN-C系统、TN-S系统和TN-C-S系统等三种。

GST- LD-83OO 型输入模块消防设备全套实物接线图【海湾】GST- LD-83OO 型输入模块（包括水流指示器、压力开关、 信号阀等主动型 设密）常开输入现场设务（包括水流指示 罂、压力开关、 信号阀等主动型 设备） 1.7k____ JZ1Z2Z2 GND +24VGST-LD-830T 型输入/临出模块（包括排烟阀、 送风阀、防火的 等）Z1GST-LD-8M01型输入/输出模块（包括排烟阀、送风阀、防火阀等）•Z1•Z2•GND•+24V电动脱扣式设备Z2 GND +24VGST-LD-8301型输入/输出模块超零切；电而搅牢百常闭输入无源输出现场设备（包括风机、 泵类等）Z1HX-200B型火灾声光警报器Z1Z2DlD2短接T. V端子，启动后发出机关怆声调；断开丁、V端子，启动后发出火警声调9GST-LD-8304型消防电―GST-LD-8303型输入/输出模块Z1Z2DID2Z1Z2D1GST LD-8303型输入/输出模块XF2XF1ZC1ZC2（带NS标的WY-BG5-2或YX3・4A音箱等）直接控制输出01C0M1II8305型扬百器监视模块被控设备。

x 设计开发xMTL防浪涌器在空分设备仪控系统中的应用余铁浩,钟丽娜,陆峰(杭州杭氧股份有限公司设计院)摘要:分析了雷电及浪涌对空分设备仪控系统的危害,以海南炼化8000m 3/h 纯氮设备为例,介绍了仪表及D CS 系统的防浪涌设计方案、M TL 防浪涌器的性能参数及其具体应用。

关键词:空分设备;控制系统;防浪涌器;防雷海南省雷电灾害极其严重,各市县年均雷暴天气均在100天以上,最多达149天。

据不完全统计,每年因雷击造成直接经济损失达数千万元。

雷电及浪涌往往会对空分设备的就地变送器、控制阀门、电磁阀、D CS 系统各类I/O 卡件及控制器、配电柜等造成破坏,直接导致空分设备不能稳定、可靠地运行。

因此对频繁雷电区的空分设备仪控系统进行防雷及防浪涌设计非常必要。

1雷电和浪涌对仪控系统的破坏形式根据不同的防雷级别,一般短时间雷击的峰值电流在100~200k A,长时间雷击的平均电流为200~400A 。

不难看出雷击时产生的雷击电流非常大。

雷电及浪涌对空分设备及仪表的破坏主要形式为直击雷破坏和感应雷击破坏。

由于雷电发生时直接产生高电压和大电流,会引起地电位浮动而导致雷电反击,造成直击雷破坏。

而感应雷击是当雷电发生时产生强大的瞬变电流,引起电磁场的瞬间变化,会在现场仪表和仪表的信号线闭合回路产生感应电势(电流),或产生耦合效应(电磁耦合)。

当产生的电势或电流超过仪表或D CS 系统的I/O 卡件本身所能承受的量(一般为?5V 内),使其造成损坏。

精馏塔、DC S 系统控制室以直击雷破坏为主,现场仪表、DCS 系统的I/O 卡件等以感应雷击破坏为主。

无论是直击雷还是感应雷都会对空分设备仪控系统造成破坏,导致整套空分设备不能安全、可靠地运行。

2仪控系统的防浪涌设计211控制室设计方案精馏塔和控制室建筑遭雷击破坏形式主要是直击雷破坏。

其防雷设计一般为:由避雷网(带)、避雷针或混合组成的接闪器、立柱基础的钢筋网与钢屋架、屋面板钢筋等构成一个整体,避雷网通过全部立柱基础的钢筋作为接地体,将强大的雷电导入大地。

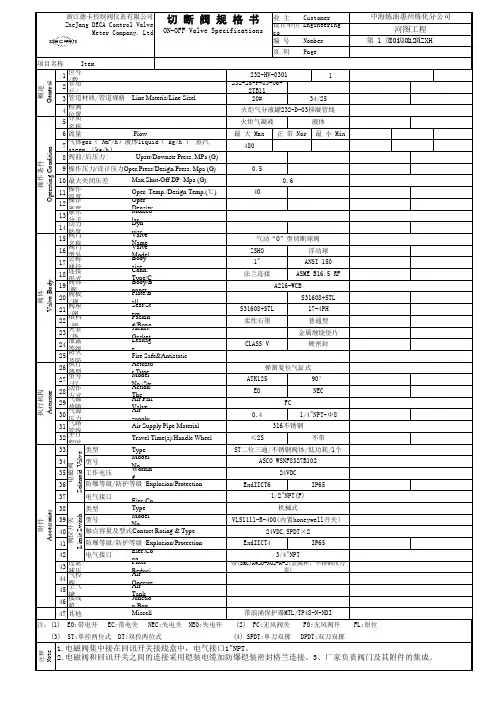

第 1 页 共 1 页1位号/数量 Tag No./Quantity12管道号/管道等级 Line No./Line Class 34检测位置 Service5介质名称/介质状态 Fluid Name/Fluid States 6流量Flow最 大 Max最 小 Min7480891011操作温度/设计温度12操作密度/标准密度Oper Density/ Stand density 13摩尔分子量Molecular Weight 14动力粘度/运动粘度Dyn visc (mpas)/Kin Visc(mm2/S)15阀门名称Valve Name 16阀门型号/类型Valve Model No./Type17公称通径/公称压力Body size /Nor Press.18连接形式/端接标准Conn. Type/Conne standard19阀体/阀盖材质Body/Bonnet Material 20阀板/球体材质Plate/Ball Material 21阀座/阀杆材质Seat/Stem Material 22填料/阀盖型式Packing/Bonnet Type 23夹套/垫片Jacket/Gasket 24泄露等级/密封型式Leakage Class/Seal Type25防火及防静电装置26执行器型式Actuatur Type 27型号/行程Model No./Stroke 28动作方式/联锁状态Action/The interlock state 29气源故障阀位置Air Fail Valve Position30气源压力/气动接头Air supply MPa/Air supply conn31气路管线材质32全行程时间/手轮33类型Type 34型号Model No 35工作电压Working voltage 3637电气接口 Elec.Conn.38类型Type 39型号Model No404142电气接口Elec.Conn.43过滤减压阀组件Filter Reducing valve Unit 44气控阀Air Operated Valve 45空气罐Air Tank 46接线箱Junction Box 47其他Miscell注释N o t e电磁阀S o l e n o i d V a l v e 阀位开关L i m i t S w i t c h 浙江德卡控制阀仪表有限公司ZheJang DECA Control ValveMeter Company. Ltd切 断 阀 规 格 书ON-OFF Valve Specifications 1.电磁阀集中接在回讯开关接线盒中，电气接口1"NPT。

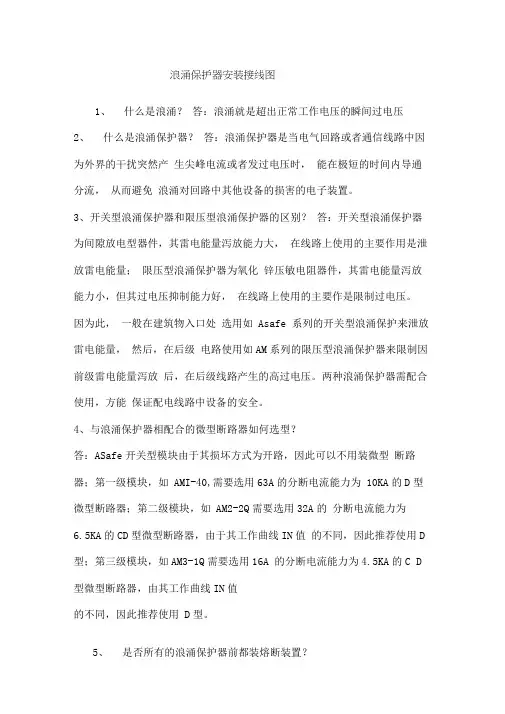

浪涌保护器安装接线图1、什么是浪涌？答：浪涌就是超出正常工作电压的瞬间过电压2、什么是浪涌保护器？答：浪涌保护器是当电气回路或者通信线路中因为外界的干扰突然产生尖峰电流或者发过电压时，能在极短的时间内导通分流，从而避免浪涌对回路中其他设备的损害的电子装置。

3、开关型浪涌保护器和限压型浪涌保护器的区别？答：开关型浪涌保护器为间隙放电型器件，其雷电能量泻放能力大，在线路上使用的主要作用是泄放雷电能量；限压型浪涌保护器为氧化锌压敏电阻器件，其雷电能量泻放能力小，但其过电压抑制能力好，在线路上使用的主要作是限制过电压。

因为此，一般在建筑物入口处选用如Asafe 系列的开关型浪涌保护来泄放雷电能量，然后，在后级电路使用如AM系列的限压型浪涌保护器来限制因前级雷电能量泻放后，在后级线路产生的高过电压。

两种浪涌保护器需配合使用，方能保证配电线路中设备的安全。

4、与浪涌保护器相配合的微型断路器如何选型？答：ASafe开关型模块由于其损坏方式为开路，因此可以不用装微型断路器；第一级模块，如AMI-40,需要选用63A的分断电流能力为10KA的D型微型断路器；第二级模块，如AM2-2Q需要选用32A的分断电流能力为6.5KA的CD型微型断路器，由于其工作曲线IN值的不同，因此推荐使用D 型；第三级模块，如AM3-1Q需要选用16A 的分断电流能力为4.5KA的C D 型微型断路器，由其工作曲线IN值的不同，因此推荐使用D型。

5、是否所有的浪涌保护器前都装熔断装置？答：不是。

开关型模块由于其损坏的方式为开路，因此可不用装微型断路器等熔断装置。

电涌保护器接入模式在TN制式中，一般情况下电涌保护器只需作共模接法，即接于相线中性线与保护地线之间。

但在TN-S制式的起始位置，中性线与保护地线之间无须接入电涌保护器。

只有对A级防雷等级中的第三、四级和E级防雷等级中的第三级上的特别重要设备的电源端口，才需做差模接入，即增加接于相线与中性线之间的电涌保护器。

浪涌保护器安装接线图1、什么是浪涌？答：浪涌就是超出正常工作电压的瞬间过电压2、什么是浪涌保护器？答：浪涌保护器是当电气回路或者通信线路中因为外界的干扰突然产生尖峰电流或者发过电压时，能在极短的时间内导通分流，从而避免浪涌对回路中其他设备的损害的电子装置。

3、开关型浪涌保护器和限压型浪涌保护器的区别？答：开关型浪涌保护器为间隙放电型器件，其雷电能量泻放能力大，在线路上使用的主要作用是泄放雷电能量；限压型浪涌保护器为氧化锌压敏电阻器件，其雷电能量泻放能力小，但其过电压抑制能力好，在线路上使用的主要作是限制过电压。

因为此，一般在建筑物入口处选用如Asafe系列的开关型浪涌保护来泄放雷电能量，然后，在后级电路使用如AM系列的限压型浪涌保护器来限制因前级雷电能量泻放后，在后级线路产生的高过电压。

两种浪涌保护器需配合使用，方能保证配电线路中设备的安全。

4、与浪涌保护器相配合的微型断路器如何选型？答：Asafe开关型模块由于其损坏方式为开路，因此可以不用装微型断路器；第一级模块，如AMI-40，需要选用63A的分断电流能力为10KA的D型微型断路器；第二级模块，如AM2-20，需要选用32A的分断电流能力为6.5KA的C、D型微型断路器，由于其工作曲线IN值的不同，因此推荐使用D型；第三级模块，如AM3-10，需要选用16A 的分断电流能力为4.5KA的C、D型微型断路器，由其工作曲线IN值的不同，因此推荐使用D型。

5、是否所有的浪涌保护器前都装熔断装置？答：不是。

开关型模块由于其损坏的方式为开路，因此可不用装微型断路器等熔断装置。

电涌保护器接入模式在ＴＮ制式中，一般情况下电涌保护器只需作共模接法，即接于相线中性线与保护地线之间。

但在ＴＮ－Ｓ制式的起始位置，中性线与保护地线之间无须接入电涌保护器。

只有对Ａ级防雷等级中的第三、四级和Ｂ级防雷等级中的第三级上的特别重要设备的电源端口，才需做差模接入，即增加接于相线与中性线之间的电涌保护器。

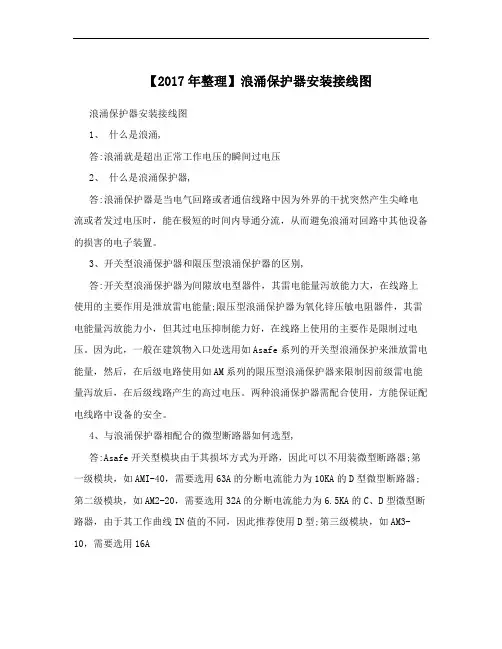

【2017年整理】浪涌保护器安装接线图浪涌保护器安装接线图1、什么是浪涌,答:浪涌就是超出正常工作电压的瞬间过电压2、什么是浪涌保护器,答:浪涌保护器是当电气回路或者通信线路中因为外界的干扰突然产生尖峰电流或者发过电压时，能在极短的时间内导通分流，从而避免浪涌对回路中其他设备的损害的电子装置。

3、开关型浪涌保护器和限压型浪涌保护器的区别,答:开关型浪涌保护器为间隙放电型器件，其雷电能量泻放能力大，在线路上使用的主要作用是泄放雷电能量;限压型浪涌保护器为氧化锌压敏电阻器件，其雷电能量泻放能力小，但其过电压抑制能力好，在线路上使用的主要作是限制过电压。

因为此，一般在建筑物入口处选用如Asafe系列的开关型浪涌保护来泄放雷电能量，然后，在后级电路使用如AM系列的限压型浪涌保护器来限制因前级雷电能量泻放后，在后级线路产生的高过电压。

两种浪涌保护器需配合使用，方能保证配电线路中设备的安全。

4、与浪涌保护器相配合的微型断路器如何选型,答:Asafe开关型模块由于其损坏方式为开路，因此可以不用装微型断路器;第一级模块，如AMI-40，需要选用63A的分断电流能力为10KA的D型微型断路器;第二级模块，如AM2-20，需要选用32A的分断电流能力为6.5KA的C、D型微型断路器，由于其工作曲线IN值的不同，因此推荐使用D型;第三级模块，如AM3-10，需要选用16A的分断电流能力为4.5KA的C、D型微型断路器，由其工作曲线IN值的不同，因此推荐使用D型。

5、是否所有的浪涌保护器前都装熔断装置,答:不是。

开关型模块由于其损坏的方式为开路，因此可不用装微型断路器等熔断装置。

电涌保护器接入模式在,,制式中，一般情况下电涌保护器只需作共模接法，即接于相线中性线与保护地线之间。

但在,,,,制式的起始位置，中性线与保护地线之间无须接入电涌保护器。

只有对,级防雷等级中的第三、四级和,级防雷等级中的第三级上的特别重要设备的电源端口，才需做差模接入，即增加接于相线与中性线之间的电涌保护器。

TN-S / TN-C / TN-C-S / TT / IT 接地系统的接线图解TN-S接地系统（整个系统的中性线和保护线是分开的）TN-C接地系统（整个系统的中性线和保护线是合一的）TT接地系统（TT接地系统有一个直接接地点，电气装置外露可导电部分则是接地）TN-C-S接地系统（整个系统有一部分的中性线和保护线是合一的）IT接地系统（IT接地系统的带电部分与大地间不直接连接，而电气装置的外露可导电部分则是接地的）字母标识第一字母表示电力系统的对地关系T-----一点接地I-----所有带电部分与地绝缘，或一点经阻抗接地第二字母表示装饰的外露可导电部分对地关系T-----外露可导电部分对地直接电气连接，与电力系统的任何接地点无关N-----外露可导电部分与电力系统的接地点直接电气连接（在交流系统中，接地点通常就是中性点）如果后面还有字母，这个字母表示中性线和保护线的组合S-----中性线和保护线是分开的C-----中性线和保护线是合一的（PEN线）来自: /f231617794/blog/item/28bdee8e942eaff2503d92ef.htmlTN-C系统、TN-S系统、TN-C-S系统、TT系统的区别：建筑工程供电使用的基本供电系统有三相三线制三相四线制等，但这些名词术语内涵不是十分严格。

国际电工委员会（IEC ）对此作了统一规定，称为TT 系统、TN 系统、IT 系统。

其中TN 系统又分为TN-C 、TN-S 、TN-C-S 系统。

下面内容就是对各种供电系统做一个扼要的介绍。

TT 系统TN-C供电系统→TN 系统→TN-SIT 系统TN-C-S（一）工程供电的基本方式根据IEC 规定的各种保护方式、术语概念，低压配电系统按接地方式的不同分为三类，即TT 、TN 和IT 系统，分述如下。

（1 ）TT 方式供电系统TT 方式是指将电气设备的金属外壳直接接地的保护系统，称为保护接地系统，也称TT 系统。

浪涌保护器安装接线图标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]浪涌保护器安装接线图电涌保护器接入模式在ＴＮ制式中，一般情况下电涌保护器只需作共模接法，即接于相线中性线与保护地线之间。

但在ＴＮ－Ｓ制式的起始位置，中性线与保护地线之间无须接入电涌保护器。

只有对Ａ级防雷等级中的第三、四级和Ｂ级防雷等级中的第三级上的特别重要设备的电源端口，才需做差模接入，即增加接于相线与中性线之间的电涌保护器。

在ＴＴ制式中，当第一级电涌保护器位于漏电保护器之后，可作上述共模接法。

当第一级电涌保护器位于漏电保护器之前，且高压系统为中心点接地系统，电涌保护器应作“３＋１”接法，即三个相线对中性线各接一个电涌保护器，中性线对保护地线再接一个电涌保护器。

在ＩＴ制式中，电涌保护器只作共模接法.1、什么是浪涌？答：浪涌就是超出正常工作电压的瞬间过电压2、什么是浪涌保护器？答：浪涌保护器是当电气回路或者通信线路中因为外界的干扰突然产生尖峰电流或者电压时，能在极短的时间内导通分流，从而避免浪涌对回路中其他设备的损害的电了装置。

3、开关型浪涌保护器和限压型浪涌保护器的区别？答：开关型浪涌保护器为间隙放电型器件，其雷电能量泻放能力大，在线路上使用的主要作用是泄放雷电能量；限压型浪涌保护器为氧化锌压敏电阻器件，其雷电能量泻放能力小，但其过电压抑制能力好，在线路上使用的主要作是限制过电压。

因为此，一般在建筑物入口处选用如Asafe系列的开关型浪涌保护来泄放雷电能量，然后，在后级电路使用如AM系列的限压型浪涌保护器来限制因前级雷电能量泻放后，在后级线路产生的高过电压。

两种浪涌保护器需配合使用，方能保证配电线路中设备的安全。

4、与浪涌保护器相配合的微型断路器如何选型？答：Asafe开关型模块由于其损坏方式为开路，因此可以不用装微型断路器；第一级模块，如AMI-40，需要选用63A的分断电流能力为10KA的D型微型断路器；第二级模块，如AM2-20，需要选用32A的分断电流能力为的C、D型微型断路器，由于其工作曲线IN 值的不同，因此推荐使用D型；第三级模块，如AM3-10，需要选用16A的分断电流能力为的C、D型微型断路器，由其工作曲线IN值的不同，因此推荐使用D型。

海湾自动报警设备接线图目录1.......JTY-GD-G3感烟探测器安装接线图2......JTW-ZCD-G3N感温火灾探测器安装接线图3.......海湾GST100型报警控制器接线示意图4.......海湾GST100型主机配接感温电缆示意图5......海湾GST200型主机配接电话系统广播系统示意图6........海湾GST200型主机接控制模块输入输出模块强切示意图7......海湾GST-LD-8301结构特征、安装与布线JTY-GD-G3感烟探测器安装接线图海湾报警之家工程师沈工本节将为大家讲解海湾感烟火灾探测器安装示意图以及接线示意图。

通过学习本文，您将会学习到JTY-GD-G3的安装和接线技巧。

JTY-GD-G3感烟探测器安装方式如图1-2：接线盒可采用86H50型标准预埋盒，其结构尺寸外形示意图如图1-3：DZ-02探测器通用底座外形示意图如图1-4：底座上有4个导体片，片上带接线端子，底座上不设定位卡，便于调整探测器报警指示灯的方向。

预埋管内的探测器总线分别接在任意对角的二个接线端子上（不分极性），另一对导体片用来辅助固定探测器。

待底座安装牢固后，将探测器底部对正底座顺时针旋转，即可将探测器安装在底座上。

JTW-ZCD-G3N感温火灾探测器安装接线图海湾消防设备技术交流平台沈工今天将为大家讲解海湾感温火灾探测器安装示意图以及接线示意图。

JTW-ZCD-G3N感温探测器的外形结构示意图如图1-5：接线盒可采用86H50型标准预埋盒，其结构尺寸外形示意图如图1-3：DZ-02探测器通用底座外形示意图如图1-4：底座上有4个导体片，片上带接线端子，底座上不设定位卡，便于调整探测器报警指示灯的方向。

预埋管内的探测器总线分别接在任意对角的二个接线端子上（不分极性），另一对导体片用来辅助固定探测器。

待底座安装牢固后，将探测器底部对正底座顺时针旋转，即可将探测器安装在底座上。

海湾GST100型报警控制器接线示意图海湾GST100型报警控制器接线示意图说明：系统主要由海湾消防设备：报警控制器、感烟探测器、感温探测器、手动报警按钮、声光警报器组成。

消防配件标准安装布线接线图文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]消防配件标准图JTY-GF-GST103/B独立式感烟火灾探测报警器安装布线.海湾消防报警设备专区！ / 2013-06-09JTY-GF-GST103/B独立式感烟火灾探测报警器结构特征、安装与布线探测器外形示意图如图1-37：安装DZ-04型吸顶式探测器底座，安装底座示意图如图1-38：四、JTY-GF-GST103/B独立式感烟火灾探测报警器安装方法：探测器安装方式示意图如图1-39：用φ4螺钉将底座固定在预埋盒或屋顶上，将探测器底部对正底座顺时针旋转,即可将探测器安装在底座上。

探测器安装后，装入电池即可工作，指示灯约50秒钟左右闪亮一次。

按下测试按钮蜂鸣器发出报警声，同时指示灯快速闪亮，表明探测器工作正常。

J-SAF-GST9213(Ex)消火栓按钮安装接线海湾消防报警设备专区！ / 2013-05-28消火栓按钮外形示意图如图1-17：对外接线端子示意图如图1-18：其中：L1+、L1-：接安全栅本安侧K1、K2：常开输出端子L2+、L2-：接下一按钮或终端电阻具体接线参见第一章节GST-LD-8331编址接口模块接线说明。

布线要求：电缆均选用截面积≥的本安电缆，且电缆间分布电容不得大于μF，分布电感不得大于。

消火栓按钮采用明装方式，分为进线管明装和进线管暗装：进线管暗装时只需拔下按钮，从底壳的进线孔中穿入电缆并接在相应端子上，再插好按钮即可安装好，安装示意图见图1-19；进线管明装时需拔下按钮，将底壳下端的敲落孔敲开，从敲落孔中穿入电缆并接在相应端子上，再插好按钮即可安装好，安装示意图见图1-20；安装孔距为60mm。

GST-MD-M9514型火灾光警报器安装与接线海湾消防报警设备专区！ / 2013-05-22火灾光警报器的外形结构示意图如图2-23：火灾光警报器采用明装，进线管预埋安装，将底盒安装在86H50型预埋盒上，安装方法与GST-LD-8319型输入模块相同。

浪涌保护器安装接线图欧阳家百（2021.03.07）1、什么是浪涌？答：浪涌就是超出正常工作电压的瞬间过电压2、什么是浪涌保护器？答：浪涌保护器是当电气回路或者通信线路中因为外界的干扰突然产生尖峰电流或者发过电压时，能在极短的时间内导通分流，从而避免浪涌对回路中其他设备的损害的电子装置。

3、开关型浪涌保护器和限压型浪涌保护器的区别？答：开关型浪涌保护器为间隙放电型器件，其雷电能量泻放能力大，在线路上使用的主要作用是泄放雷电能量；限压型浪涌保护器为氧化锌压敏电阻器件，其雷电能量泻放能力小，但其过电压抑制能力好，在线路上使用的主要作是限制过电压。

因为此，一般在建筑物入口处选用如Asafe系列的开关型浪涌保护来泄放雷电能量，然后，在后级电路使用如AM系列的限压型浪涌保护器来限制因前级雷电能量泻放后，在后级线路产生的高过电压。

两种浪涌保护器需配合使用，方能保证配电线路中设备的安全。

4、与浪涌保护器相配合的微型断路器如何选型？答：Asafe开关型模块由于其损坏方式为开路，因此可以不用装微型断路器；第一级模块，如AMI-40，需要选用63A的分断电流能力为10KA的D型微型断路器；第二级模块，如AM2-20，需要选用32A的分断电流能力为6.5KA的C、D型微型断路器，由于其工作曲线IN值的不同，因此推荐使用D型；第三级模块，如AM3-10，需要选用16A的分断电流能力为4.5KA的C、D型微型断路器，由其工作曲线IN值的不同，因此推荐使用D型。

5、是否所有的浪涌保护器前都装熔断装置？答：不是。

开关型模块由于其损坏的方式为开路，因此可不用装微型断路器等熔断装置。

电涌保护器接入模式在ＴＮ制式中，一般情况下电涌保护器只需作共模接法，即接于相线中性线与保护地线之间。

但在ＴＮ－Ｓ制式的起始位置，中性线与保护地线之间无须接入电涌保护器。

只有对Ａ级防雷等级中的第三、四级和Ｂ级防雷等级中的第三级上的特别重要设备的电源端口，才需做差模接入，即增加接于相线与中性线之间的电涌保护器。
