第3章 高频小信号放大器3.1概述无线通信中到达接收机的信号可低至微伏级,需要进行放大。
它们的频率一般从几百千赫兹到几百兆赫，信号的频谱宽度在几千赫到几十兆赫，对这类信号进行放大地放大器通称为高频小信号放大器。
接收机（Receiver ）中的高频和中频电压放大器，都属于高频小信号放大器。
这类放大器，按所用器件可分为：晶体管、场效应管和集成电路放大器等。
高频小信号调谐放大器(窄带)，频宽与中心频率之比很小（如调幅中放，带宽为9KHz ，中心频率为465KHz ，0/f f ∆约为百分之几），另外，采用调谐放大还有利于滤除频带之外的各种干扰（interference ）和噪声。
高频小信号调谐放大器常可分为单调谐、多级参差调谐、双调谐谐振放大器等。
利用阻容耦合或使用集成电路构成的宽带放大器，配以各种滤波器（如LC 集中选择滤波器、石英晶体滤波器、声表面波滤波器、陶瓷滤波器等）可构成选择滤波式高频小信号放大器。
以下是衡量高频小信号放大器的几个主要性能指标。
1.中心频率在无线通信系统中，高频小信号调谐放大器放大的信号一般为具有一定带宽的频带信号，例如普通调幅波就是以载波为中心频率并占据二倍调制信号的带宽。
而对于高频宽带小信号放大器，则具有很宽的频率范围，其带宽由信号频率的上、下限决定。
2.电压增益与功率增益电压增益(Voltage gain)u A 等于放大器输出电压与输入电压之比../o i u A U U = 或020lg ()o u iU A dB U = (3-1) 而功率增益(Power gain)p A 等于放大器输出给负载的功率与输入功率之比。
0o p i P A P =或010lg ()o p iPA dB P = (3-2) 3.通频带通频带（Pass band）的定义是放大器的电压增益下降到最大值的倍时所对应的频带宽度，亦称3dB 带宽，常用0.7BW 来表示。
4.选择性是指对通频带以外干扰信号的衰减能力，有两种表示方法：（1）矩形系数(Rectangle coefficient)它表示放大器实际调谐曲线接近理想矩形的程度,说明放大器选取有用信号抑制无用信号的能力，是放大器的选择性指标。
高频电子技术第四章 高频小信号放大器§4.1 概述低频放大器：工作频率较低，但带宽较宽；高频放大器：工作频率很高（中心频率在几百千赫至几百兆赫以上），但带宽很窄。
故高频放大器一般都是采用选频网络组成谐振放大器或非谐振放大器。
(1)谐振放大器：采用谐振回路（串、并联或耦合回路）作负载的放大器。
它又分为调谐放大器（高频放大器）和频带放大器（中频放大器）。
(2)非调谐放大器：由滤波器和阻容放大器组成的各种窄带、宽带放大器。
高频小信号放大器的主要质量指标：(1)增益：放大器输出电压与输入电压之比；(2)通频带：放大器的电压增益下降到最大值的0.7倍（2/1）时对应的频率范围：3db 带宽； 放大器的电压增益下降到最大值的0.5倍（2/1）时对应的频率范围：6db 带宽； (3)选择性：抑制干扰的能力。
(4)工作稳定性：电路元件参数发生改变时放大器的稳定程度。
(5)噪声系数：噪声系数＝输入端信噪比/输出端信噪比，如放大器内部噪声接近于零，则噪声系数接近于1，说明放大器本身引入的噪声很小。
§4.2 晶体管高频小信号等效电路与参数晶体管高频小信号等效电路的两种形式：形式等效电路和物理模拟等效电路。
形式等效电路：将晶体管等效为有源线性四端网络。
优点：分析电路方便，具有普遍意义；缺点：网络参数与频率有关。
物理模拟等效电路：用RLC 元件表示晶体管内部的复杂关系，即每一元件与晶体管内发生的某种物理过程有明显的关系，用这种物理模拟的方法得到的物理等效电路就是混合π等效电路。
优点：各个元件在很宽的频率范围内保持常数；缺点：分析电路不够方便。
4.2.1 形式等效电路（网络参数等效电路）（P91） 一、双口网络压控型伏安关系V AR （y 参数）：1V 2端口1和端口2都外接电压源。
端口电流1I 的表示式：sc1212111111211y y )1N ()1()1(I V V I I IV V I ++='''+''+'=++=产生的电流口中所有独立源作用在端只由网络产生的电流单独作用在端口电压源产生的电流单独作用在端口电压源端口电流2I 的表示式： sc21212222y y I V V I ++=其中，0,0111112===sc I V V I y 为端口1（输出）短路策动点（输入）导纳；i y,0211211===sc IV V I y 为端口1（输入）短路反向转移导纳；r y0,0122122===sc I VV I y 为端口2（输出）短路正向转移导纳；f y,0222221===sc IV V I y 为端口2（输入）短路策动点（输出）导纳；o y0,01sc121===V V I I 为两端短路时端口1的短路电流； 0,02sc221===V V I I 为两端短路时端口2的短路电流；写成矩阵形式：sc I V Y I +=，即⎥⎦⎤⎢⎣⎡+⎥⎦⎤⎢⎣⎡⎥⎦⎤⎢⎣⎡=⎥⎦⎤⎢⎣⎡21212221121121sc sc I I V V y y y y I I一个双口网络可以用短路导纳矩阵Y 和短路电流向量scI 来表征，矩阵Y 中的各元素称为y 参数。

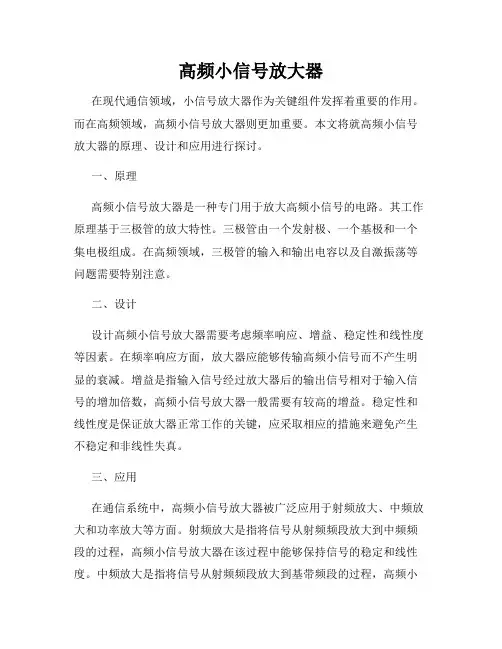

高频小信号放大器在现代通信领域，小信号放大器作为关键组件发挥着重要的作用。
而在高频领域，高频小信号放大器则更加重要。
本文将就高频小信号放大器的原理、设计和应用进行探讨。
一、原理高频小信号放大器是一种专门用于放大高频小信号的电路。
其工作原理基于三极管的放大特性。
三极管由一个发射极、一个基极和一个集电极组成。
在高频领域，三极管的输入和输出电容以及自激振荡等问题需要特别注意。
二、设计设计高频小信号放大器需要考虑频率响应、增益、稳定性和线性度等因素。
在频率响应方面，放大器应能够传输高频小信号而不产生明显的衰减。
增益是指输入信号经过放大器后的输出信号相对于输入信号的增加倍数，高频小信号放大器一般需要有较高的增益。
稳定性和线性度是保证放大器正常工作的关键，应采取相应的措施来避免产生不稳定和非线性失真。
三、应用在通信系统中，高频小信号放大器被广泛应用于射频放大、中频放大和功率放大等方面。
射频放大是指将信号从射频频段放大到中频频段的过程，高频小信号放大器在该过程中能够保持信号的稳定和线性度。
中频放大是指将信号从射频频段放大到基带频段的过程，高频小信号放大器在该过程中能够提供较高的增益和良好的频率响应。
功率放大是指将信号从较低功率放大到较高功率的过程，高频小信号放大器在该过程中能够提供高功率输出，并保持信号的稳定性和线性度。
四、优化为了进一步提高高频小信号放大器的性能，可以采取一些优化措施。
例如，可以通过选择合适的放大器拓扑结构来降低噪声和失真；可以采用高速、低噪声和低功耗的元件来提高放大器的工作效率；可以通过负反馈等技术手段来提高放大器的稳定性和线性度等。
综上所述，高频小信号放大器在现代通信系统中发挥着关键作用，设计和优化高频小信号放大器需要考虑频率响应、增益、稳定性和线性度等因素。
通过不断的研究和应用，相信高频小信号放大器的性能将得到进一步提升，为通信技术的发展做出更大的贡献。
小信号放大器(高频)4.了解集中选频放大器电路；了解噪声概念； 二、学习要点（一）高频小信号放大器的分类 （l ）按器件分类高频小信号放大器若按器件分可分为晶体管放大器、场效应管放大器、集成电路放大器。
(2)按通带分类高频小信号放大器若按通带分可分为窄带放大器、宽带放大器。
（3）按负载分类高频小信号放大器若按负载分可分为谐振放大器、非谐振放大器。
本章重点介绍单级窄带负载为I ．C 调谐回路的谐振放大器，这种放大器不仅有放大作用，而且有选频作用。
对其他器件的单级谐振放大器、各种级联放大器以及集成电路放大器这略加讨论。
（二） 高频小信号放大器的质量指标 1.增益（放大系数）放大器输出电压Vo(或功率P 。
)与输入电压V i （或功率P i ）之比，称为放大器的增益或放大倍数，用A v （或A P ）表示（有时以dB 数计算）。
我们希望每级放大器在中心频率（谐振频率）及通频带处的增益尽量大，使满足总增益时级数尽量少。
电压增益：iov V V A =(6-1) 功率增益：ioP P P A =（6-2） 2.通频带放大器的电压增益下降到最大值的0，7（即v ／1）倍时，所对应的频率范围称为放大器的通频带，用B ＝2△f 0.7表示，如图3－l 所示。
2△f 0.7也称为3分贝带宽。
图6－1 高频小信号放大器的通频带与谐振回路相同，放大器的通频带决定于回路的形式和回路的等效品质因数Q e 。
此外，放大器的总通频带，随着级数的增加而变窄，并且，通频带愈宽，放大器的增益愈小。
3．选择性从各种不同频率信号的总和（有用的和有害的）中选出有用信号，抑制干扰信号的能力称为放大器的选择性，选择性常采用矩形系数和抑制比来表示。
矩形系数（见图6-2）：7.01.01.022f f K r ∆∆=(6-3) 2△f 0.1为放大倍数下降至0．1处的带宽，K r0.1愈接近于1越好。
K r0.1表示对邻值干扰的抑制能力。
图6-2 理想的与实际的频率特性4．工作稳定性工作稳定性是指在电源电压变化或器件参数变化时，增益、通频带、选择性三个参数的稳定程度。
为使放大器稳定工作，必须采取稳定措施，即限制每级增益，选择内反馈小的晶体管，应用中和或失配方法等。
5．噪声系数放大器的噪声性能可用噪声系数表示：（输出信噪比）输入信噪比）no so ni si F P P P P N /(/=(6-4)N F 越接近1越好。
在多级放大器中，前二级的噪声对整个放大器的噪声起决定作用，因此要求它的噪声系数应尽量小。
以上这些要求，相互之间既有联系又有矛盾。
增益和稳定性是一对矛盾，通频带和选择性是一对矛盾。
因此应根据需要决定主次，进行分析和设计。
（三） 晶体管高频小信号等效电路与参数 高频小信号放大器由于信号小，可以认为它工作在晶体管的线性范围内，常采用有源线性四端网络进行分析。
y 参数等效电路和混合π等效电路是描述晶体管工作状况的重要模型。
y 参数与混合π参数有对应关系，y 参数不仅与静态工作点有关，而且是工作频率的函数。
晶体管在高频运用时，它的等效电路不仅包含着一些和频率基本没有关系的电阻，而且还包含着一些与频率有关的电容，这些电容在频率较高时的作用是不能忽略的。
晶体管在高频运用时s 它的等效电路主要有两种表示方法，形式等效电路和物理模拟等效电路（混合t 等效电路）。
1．形式等效电路（y 参数等效电路）形式等效电路把晶体管等效为有源四端网络，高频等效电路中主要采用y 参数进行分析，即U 1、U 2，为自变量，I 1，、I 2为参变量。
图6-3 为晶体管共发电路的y 参数等效电路。
1111122I y U y U =+ （6-5） 2211222I y U y U =+ （6-6）其中，211110/|i U y y I U ===称为输出短路时的输入导纳；112120/|r U y y I U ===称为输入短路时的反向传输导纳； 221210/|f U y y I U ===称为输出短路时的正向传输导纳； 122220/|o U y y I U ===称为输入短路时的输出导纳。
2．物理模拟等效电路（混合π等效电路）图6-4为晶体管混合π等效电路图中各元件名称及典型值范围如下：ｒbb ′： 基区体电阻, 约１５Ω～５０Ωｒb ′e ： 发射结电阻re 折合到基极回路的等效电阻, 约几十欧到几千欧。
ｒb ′c ：集电结电阻, 约１０k Ω～１０M Ω。
ｒce ：集电极—发射极电阻, 几十千欧以上。
ｃb ′e ：发射结电容, 约１０ ｃb ′c ：集电结电容, ｇm ：晶体管跨导,3．混合π等效电路的简化由于集电结电容 C b ′c 跨接在输入输出端之间, 是双向传输元件, 使电路的分析复杂化。
为了简化电路, 可以把C b ′c 折合到输入端b ′、 e 之间, 与电容C b ′e 并联, 其等效电容为：C M =(1+g m R ′L )C b ′c (2.1)即把C b ′c 的作用等效到输入端, 这就是密勒效应。
其中g m 是晶体管跨导, R ′L 是考虑负载后的输出端总电阻, C M 称为密勒电容。
另外, 由于r ce 和r b ′c 较大, 一般可以将其开路。
这样, 利用密勒效应后的简化高频混合π型等效电路如图（6—4）所示。
图6—5 简化高频混合π型等效电路（四） 晶体管谐振放大器1．单级单调谐回路谐振放大器单级单调谐回路共发放大器就是晶体管共发电路和并联回路的组合，如图（6—5） 所示。
前面分析的晶体管等效电路和并联回路的结论均可应用。
2．单级单调谐回路谐振放大器的质呈指标 （1）电压增益)21(021.f fjQ g y n n A e feu ∆+-=∑ （6-7） 谐振时电压放大增益达到最大值：∑-=g y n n A feu 21.0，∑=g y n n A feu 210 （6-8）（2）放大器的通频带 放大器u uA A 随f 而变化的曲线，叫放大器的谐振曲线，如图6－6所示。
当210=u u A A 时得L Q f f 07.02=∆为放大器的通频带。
（3）选择性单调谐放大器的选择性用矩形系数表示为195.91102227.01.01.0>>=-=∆∆=f f K r （6—9）单调谐放大器的矩形系数比1大得多，因此选择性比较差。
3．多级单调谐回路谐振放大器 、 （1）多级放大器的电压增益假如，放大器有n 级，各级的电压增益分别为1u A 、2u A 、…un A , 则总增益为各级增益的乘积，即un u u n A A A A ...21= （6—10）如果多级放大器是由完全相同的单级放大器组成的，则nu n A A 1= （6—11）（2）多级放大器的通频带对n 级放大器而言，通频带为enn n Q f f f 017.017.0)12(2)12()2(-=∆-=∆ （6-12） 式中，2Δf 0.7为单级放大器的通频带，121-n称为带宽缩减因子，它意味着级数增加后，总通频带变窄的程度。
（3）多级单调谐放大器的选择性（矩形系数） n 级单调谐回路放大器的矩形系数为121100)2()2(117.01.01.0--=∆∆=n nnn r f f K单调谐回路放大器的优点是电路简单·调试容易，其缺点是选择性差（矩形系数离理想的矩形系数K ，。
l ＝l 较远），增益和通频带的矛盾比较突出。
要解决这个矛盾常采用双调谐回路谐振放大器。
（五） 谐振放大器的稳定性 1、自激产生的原因由于晶体管为双向器件，内部存在反向传输导纳，所以当放大器的正反馈能量抵消了回路损耗能量，且电纳部分也恰好抵消时，放大器失去放大性能，处于自激振荡工作状态。
2、克服自激的方法由于晶体管由反向传输导纳存在，实际上晶体管为双向器件。
为了抵消或减少反向传输导纳的作用，应使晶体管单向化。
单向化的方法有两种：一种是消除反向传输导纳的反馈作用，称为中和法；另一种是使负载电导g L或信号源电导的数值加大，使得输人或输出回路与晶体管失去匹配，称为失配法。
（1）中和法在晶体管的输出端和输入端之间插入一个外加的反馈电路，使它的作用恰好和晶体管的内反馈互相抵消。
具体线路如图6－5所示，C N为外接电容，由于反向传输导纳与ω有关，故中和法只能在一个频率上完全中和。
图6－7 共发一共基级联放大器电路（2）失配法失配法是以牺牲增益来提高放大器的稳定性的。
失配法一般采用共发共基级联放大器实现，如图6－6所示。
复合管的输人导纳和输出导纳基本上不再互相依赖，可把它看成单向器件。
级联放大器的输出端可以直接和阻抗较高的调谐回路相匹配，不再需要抽头接人，有利于提高放大器的增益。
（3）中和法与失配法的优缺点中和法的优点是电路简单，增益不受影响；其缺点是只能在一个频率上完全中和，不适合宽带放大器；因为晶体管离散性大，所以实际调整麻烦，不适于批量生产。
采用中和法来稳定放大器工作，对由于温度等原因引起的各种参数变化没有改善效果。
失配法的优点是性能稳定，能改善各种参数变化的影响；频带宽，适合宽带放大，适于波段工作；生产过程中无需调整，适于大量生产。
失配法的缺点是增益较低。
（六）集成电路谐振放大器放大器件用集成电路构成的调谐放大器称集成调谐放大器。
集成电路体积小、外部接线及焊点少，使电路的工作频率、稳定性、可靠性可以提高。
但高品质因数电感和较大的电容不易在基片上制造，使选频放大器不能全部集成化，通常需外接选频电路和一些相关元件。
在选择集成电路时，首先考虑工作频率范围和3dB带宽，再考虑其增益、噪茹系数、输出阻抗等因素。
有些器件具有自动增益控制（AGC）功能，从器件AGO磊施加电压（或电流）可控制其增益。
三、典型例题[例1]在图中, 已知工作频率ｆ0＝３０MHz, Ｖcc＝６Ｖ, Ｉe＝２mA。
