施工升降机安装拆卸工85页PPT

2021/6/3
2
• 1基础要求。施工升降机地基基础及预埋件应
满足使用说明书的要求，对回填土必须分层夯 实，对基础设置在地下室顶板、楼面或其他下 部悬空结构上的施工升降机，应对基础支撑结 构进行承载力验算，基础表面应平整并有排水 设施，施工升降机金属结构接地电阻不应大于4 欧姆，基础验收合格后方能安装。
• 2安装前检查。安装前应对各部件进行检查，
对有可见裂纹的构件应进行修复或更换，对有 严重锈蚀、严重磨损、整体或局部变形的构件 必须更换，符合产品标准的有关规定后方能进 行安装，制动器、钢丝绳、滑轮、导向滚轮、 背轮等零部件应完好。
2021/6/3
3

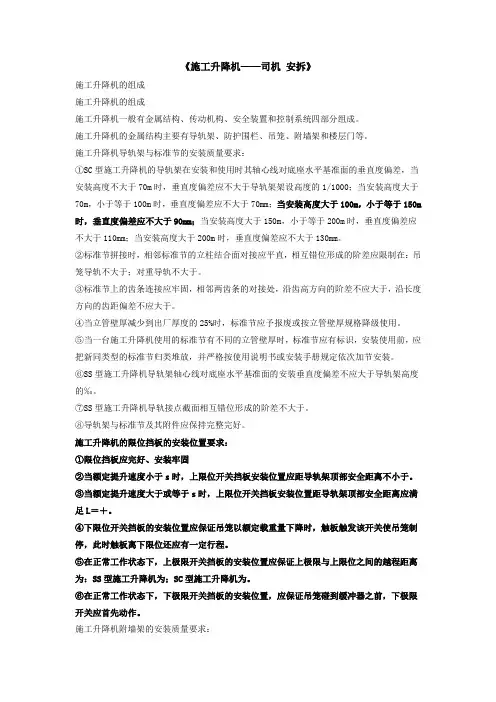

• 3导轨架安装。导轨架组装时各连接件
和连接件之间的防松脱件应符合说明书的 规定，不得用其他物件代替，连接螺栓应 紧固到规定的扭矩值，标准节连接螺栓宜 螺杆在下，螺母在上，导轨架与主体结构 间水平距离应符合使用说明书的要求，加 厚标准节和普通标准节安装部位应正确。 导轨架安装垂直度偏差应符合使用说明书 和下表一的规定。
2021/6/3
7
行程限位开关及极限限位开关的安装位置： 上限位开关的安装位置应符合以下要求： a)当额定提升速
度小于0.80 m／s时，上限位开关的安装位置应保证吊笼触 发该开关后，上部安全距离不小于l.8 m； b)当额定提升速 度大于或等于0.80 m／s时，上限位开关的安装位置应保证 吊笼触发该开关后，上部安全距离能满足公式(1)的计算值：
2021/6/3
1
• 施工升降机 单位必须具有建筑起重设备安 装专业承包资质和安全生产许可证，安装 装拆工和司机必须持有建筑施工特种作业 操作资格证书，升降机拆装专项施工方案 必须严格履行审核、审批程序，安装拆卸 时，装拆单位的专业技术人员、安全员应 在现场监督，升降机安装完后须经验收合 格领取使用登记证后方可投入使用。对超 过规定使用年限的施工升降机必须经检测 评估合格后方可在规定期限内继续使用。

18
在实际安全检查过程中有发现，升降机的齿轮齿条只挂住齿尖，啮合 面连1/3都达不到，这是非常危险的。啮合间隙的调整主要靠齿条导 轮和导轨滚轮的正确定位。应注意导轮与齿条的间隙不应太大，一般 在0.2-0.5mm，滚轮与导轨的间隙也要控制在0.2-0.5mm。电梯运 行应该平稳，无异响，无明显的震动。
?设备首先应具有产权备案履行安装告知在实施安拆过程中应组织安全技术交底安装单位与业技术人员及与职安全生产管理人员应到现场进行监督安装前应对地基基础进行复核梱查梱查附墙架附着点强度核查结极件零部件及安全装置是否齐全完好监督安拆人员挄操作觃程和工艺实施安拆尤其应严格控制导轨架安装垂直度同步安装附墙架
施工现场机械设备安全管理
19
⑶出料口的中间开门，检查方法与进料口相同。 ⑷楼层安全门应能可靠锁闭，只有在吊笼停靠时才能打开。高度应超过一般 人平均身高（1.70m）防止人头探出门外。 ⑸检查极限开关，不能只试验开关是否有效，主要是分别检查开关与上、下 极限撞块的碰撞过程是否准确、灵敏、可靠。极限开关动作以后，不能自 动复位，因为它切断了总电源，使吊笼上、下都无法启动，只能靠手动恢 复。 ⑹上、下限位开关是分别控制上升电路和下降电路的两个开关。检查时要分 别看到它们的碰撞过程是否准确、灵敏、可靠。对极限开关和上、下限位 开关的检查，均不能用手动方法代替碰撞过程的试验。因为检查中发现过 有没装撞块或撞块错位的实例，限位虚设。
6
二、施工升降机安全使用与管理 1、外用电梯的基础制作、安装和使用必须符合说明书规定。 安装与拆除必须由具有相应资质的企业进行，从业人员必须持 证上岗，认真执行安全技术交底及安装工艺要求。如遇特殊情 况(附墙距离需做调整、基础制作不能按说明书要求等)应由技 术部门经过计算制定方案，并经审批后实施。 2、外用电梯的制动装置、上下极限限位、门联锁装置必须齐 全灵敏有效，防坠器应能符合规范要求，并在安装完成后进行 吊笼的防坠落试验。

某厂施工升降机开启式天轮
36
5、底笼（由底架、地面围栏构成）
底笼的底架上装有导轨 的基础节，吊笼不工作 时停在其上，底笼四周 用角钢焊成围栏，并装 有钢丝网。
37
1-小齿轮 ；2-导轮 ；3-减速机 ； 4-减速机底板（驱动架）；5-锥 鼓限速器 ；6-限速器底板 ；7联轴器 ；8-电动机（带制动器）
（一）、钢结构：包括导轨架、吊笼、天轮架、 附着架等部件。
27
1、吊笼
是用来运载 人员或货物 的笼形部件， 以及用来运 载物料的带 有侧护栏的 平台或斗状 容器的总称。 具有前后可 升降的门， 一般进口为 单行门，出 口为双行门。 吊笼与导轨 架相邻一侧 装有支承滚 轮并支承在 导轨上。
28
2、导轨架
施工升降机技术讲座
成都市建设工程施工安全监督站 余 安
1

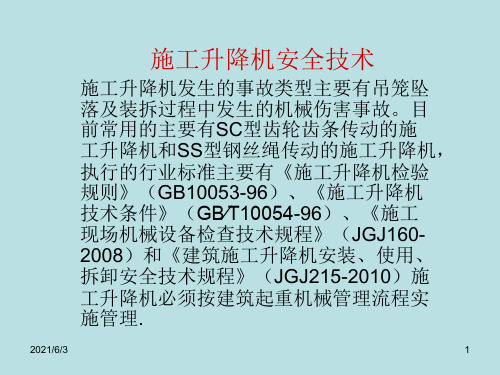

现行施工升降机适用规范和规定
• 1、《施工升降机》GB/T10054-2005 • 2、《 施工升降机安全规程》GB/T10055-2007 • 3、《施工现场机械设备检查技术规程 》JGJ160-
2008 • 4、《建筑机械使用安全技术规程》JGJ33-2001 • 5、《建筑起重机械安全监督管理规定》建设部令
• 1．矩形双导架门式结构，机体通过架杆与楼体附着联接，省却缆风 绳；
• 2．全封闭超大吊笼，可有效防止散料伤人，进了料门与电气联锁， 任一料门开启不能起升下降；
• 3．采用电视监视系统，操作者通过荧屏即可看清物料装卸情况，方 便、安全；
• 4．高性能安全防坠器，如意外断绳时，可在导柱上瞬间动作抱死， 保护结构件无损伤；
施工升降机附墙架间距b要求和最大自由高度a由于各厂家设计不同 而有所不同，取决于施工升降机的型号和附墙形式，安装时可按使 用说明书或安装说明书选择。附墙架类型ⅠⅡⅢ

2.2导轨架安装形式
2.2.1垂直安装
单
2.2.2倾斜安装
导
2.2.3曲线安装
轨 架
2.2.4单导轨架
2.2.5双导轨架
双 导 轨 架
2.3附着装置形式
2.4导轨架的安全保护装置触的发元件 上/下限位、极限开关的触发元件分别
安装于导轨架的顶部和底部，碰块安装 位置必须对准限位开关和极限开关的转 动臂方向，以防止限位失效或不可靠。
极限限位开关用于防止限位 开关失效时起到保护作用。极 限开关须切断总电源使吊笼停 车。极限开关为非自动复位型 的，动作后必须手动复位才能 使吊笼可重新启动。
3.2.4 上/下限位开关
防坠安全器是重要的安全保护装置，
它的作用是限制吊笼的运行速度， 防止坠落事故的发生，从而保证重 大财产和人员的生命安全，并对设 备起保护作用。防坠安全器寿命 为5年，过期要及时进行更换。
第二节 施工现场安装、拆卸安全控制
1．加强对现场安装人员的安装资格审查，严禁无证的人员参与 安装工作； 2．安装人员进入施工现场未接受安全教育及安装方案的技术交 底不得参与安装工作； 3．当安装、拆卸过程中专项施工方案发生变更时，应按程序重 新对方案进行审批，未经审批不得继续进行安装、拆卸作业。 4．现场吊装用如轮式起重机无特种设备检测合格证不得 进行吊 装；操作人员无上岗证不得操作吊装作业。 5．施工升降机安装现场应设立安全警戒区域，严禁无关人员进 入，应指定专职安全生产管理人员应当进行现场监督。
4.2传动系统超载保护装置
4.2.1超载保护的作用 根据施工升降机安全规程要求，施
工升降机应装有超载保护装置。其作 用是防止人员或货物超载而引发事故， 尤其对带对重的升降机，在不安装对 重时显得尤为主要。 4.2.2超载保护装置的工作原理

（4）吊笼 内设永久性电气照明。
（5）吊笼底板应能防滑、排水。
（6）吊笼门应装有机械锁止和电气安全开 关。
（7）应有吊笼门导和滚轮失效的措施。
（8）底板下或底架上设置有缓冲装置。9来自8、施工升降机的安全装置
（1）防坠安全器
防坠安全器（以下简称安全器）又称限速器。是一种非 电气、气动和手动控制的防止吊笼坠落的机械式安全保护 装置。当升降机出现不正常超速运行、使吊笼运行的瞬时 速度达到安全器动作速度时，得以迅速动作，将吊笼停在 导轨架上或缓慢下降。与此同时，设在安全器上的行程开 关动作，应将电动机电路断开，传动系统制动器制动。
4
常用术语： 11、匀速式安全器：制动力（或力矩）不足以制停 吊笼和对重，但可使它们以较低速度平缓下滑的防 坠安全器。
施工升降机的型号： 施工升降机的型号由组、型、特性、主要技术
参数和变型更新代号组成 如：SCD200/2500，SSB320A
S—组型号：施工升降机 C—型代号：C齿轮齿条式，S钢丝绳式，H混合式 200。、2500—主参数代号：额定载重量X10-1， kg A —变型更新代号：用大写汉语拼音字母表示
16
起重吊装“十不吊” 超负荷不吊；外拉斜吊 不吊； 指挥信号不明不吊；安 全装置失灵不吊；重物越过人 头不吊；埋在地下的物件不吊； 光线阴暗看不情不吊；吊物上 站人不吊；捆绑不牢不稳不吊； 重物边缘锋利无防护措施不吊。
17
常见问题及预防、解决办法
一、施工方案的问题
• 《建设建设工程安全生产管理条例》第二十六条 规定施工单位应当在施工组织设计中编制安全技 术措施和施工现场临时用电方案，对下列达到一 定规模的危险性较大的分部分项工程编制专项施 工方案，并附具安全验算结果，经施工单位技术 负责人、总监理工程师签字后实施，由专职安全 生产管理人员进行现场监督：

施工升降机的组成-防护设施
1、围栏防护 2、防护棚 3、层门
1、围栏防护施工升降机应设置高度不低于1.8m的地面防护围栏，
地面防护围栏应围成一周。围栏登机门的开启高度不应低于1.8m；围栏登 机门应具有机械锁止装置和电气安全开关，使吊笼只有位于底部规定位置 时，围栏登机门才能开启，而在该门开启后吊笼不能起动。围栏门的电气 安全开关可不装在围栏上。
2、防护棚当建筑物超过2层时，施工升降机地面通道上方
应搭设防护棚。当建筑物超过在关闭时人员不能进出。
2 、对于全高度层门，除了门下部间隙不应大于50mm外，各门 周围的间隙或门各零件间的间隙应符合表２的规定。
•
表２
单位毫米
3 、 层门可采用实体板、冲孔板、焊接或纺织网等制作，网孔 门的孔眼或开口应符合表２的规定，其承载性能应符合（4.2.3 地面防护围栏的任一2500mm2方形或圆形面积上，应能承受 350N的水平力而不产生永久变形。 ）的规定。
吊笼、对重缓冲器未装或歪倒
6、安全钩
SC型升降机均应设置一对以上防坠安全钩。
施工升降机的组成-限位装置
1、限位开关 2、极限开关 3、吊笼门机电联锁装置 4、吊笼顶窗电气安全开关
1、限位开关限位开关的设置应符合下列规定：1）升降机
应设置自动复位型的上、下限位开关；2）上限位开关的安装位置， 当提升速度小于0.8m/s时，上限位开关的安装位置应保证吊笼触 发限位开关后，留有的上部安全距离不应小于1.8m；当提升速度 大于0.8 m/s时， 上限位开关的安装位置应保证吊笼触发限位开关 后，上部安全距离应能满足下式的计算值：L=1.8+0.1v2，L—上 部安全距离（m），v—提升速度（m/s） ；
12、安装作业人员应按施工安全技术交底内容进行作业。 13、安装单位的专业技术人员、专职安全生产管理人员应进行现场监督。 14、施工升降机的安装作业范围应设置警戒线及明显的警示标志。非作业人员不 得进人警戒范围。任何人不得在悬吊物下方行走或停留。 15、进人现场的安装作业人员应佩戴安全防护用品，高处作业人员应系安全带， 穿防滑鞋。作业人员严禁酒后作业。 16、安装作业中应统一指挥，明确分工。危险部位安装时应采取可靠的防护措施。 当指挥信号传递困难时，应使用对讲机等通信工具进行指挥。 17、当遇大雨、大雪、大雾或风速大于13m/s（六级风）等恶劣天气时，应停止安 装作业。
