主力实业工业园区北区厂房高支模安全专项施工方案编制：审核：审批：安徽水利开发股份有限公司2014年3月18日目录第一章编制说明及依据 (2)第二章工程概况 (4)第三章施工计划 (5)第一节、施工部位工期计划要求 (5)第二节、材料与设备计划 (5)第三节、主要材料质量要求 (6)第四章施工工艺技术 (7)一、各部位模板支撑体系的选择 (7)二、支撑体系搭设方法 (8)三、主要构造设置要求 (8)四、支撑体系验收要求 (9)第五章质量、安全保证措施 (10)第一节、质量技术措施 (10)第二节、检查及验收措施 (11)第三节、监测措施 (13)第四节、模板安装和拆除的安全施工措施 (15)一、模板施工前的安全准备工作 (15)二、模板施工的安全技术措施 (15)三、模板拆除的安全、技术措施 (16)第六章施工应急救援预案 (18)第七章文明施工措施 (21)第八章劳动力计划 (21)第九章雨季、台风和夏季高温季节的施工措施 (22)一、雨季季节条件下的安全保证措施 (22)二、台风季节条件下的安全保证措施 (23)三、夏季高温季节条件下的安全保证措施 (24)第十章附件及计算书 (25)第一章编制说明及依据1、主力实业工业园区北区厂房施工图，相关设计变更。
2、本工程《主力实业工业园区北区厂房施工组织设计》。
3、我国现行施工规范、规程、建筑工程质量检验评定标准以及建筑分项工程施工工艺标准。
4、工程所涉及的主要的国家或行业规范、规程、标准、法规，地方法规《建筑施工扣件式钢管模板支架技术规程》（DB33/1035-2006）《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011《建筑结构荷载规范》（GB50009-2012）《建筑施工模板安全技术规范》（JGJ 162 - 2008）《混凝土结构工程施工质量验收规范2011版》（GB50204-2002）《轮扣式钢管脚手架构件》（DB44/T 1168—2013）《建筑工程施工质量验收统一规范》（GB50300-2001）《混凝土质量控制标准》（GB50164-2011）《建筑机械使用安全技术规程》（JGJ33-2001）《建筑施工高处作业安全技术规范》（JGJ80-91）《建筑施工安全检查标准》（JGJ59-2011）《钢管支撑架扣件标准》GB 15831公司质量、环境和职业健康安全管理体系文件施工现场实际情况。

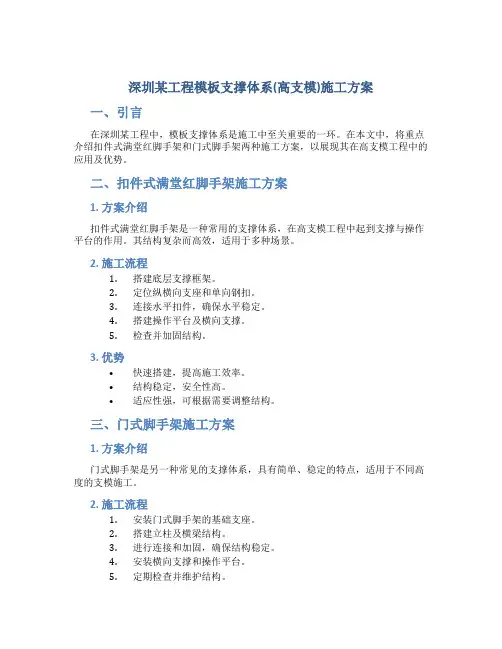

深圳某工程模板支撑体系(高支模)施工方案一、引言在深圳某工程中，模板支撑体系是施工中至关重要的一环。
在本文中，将重点介绍扣件式满堂红脚手架和门式脚手架两种施工方案，以展现其在高支模工程中的应用及优势。
二、扣件式满堂红脚手架施工方案1. 方案介绍扣件式满堂红脚手架是一种常用的支撑体系，在高支模工程中起到支撑与操作平台的作用。
其结构复杂而高效，适用于多种场景。
2. 施工流程1.搭建底层支撑框架。
2.定位纵横向支座和单向钢扣。
3.连接水平扣件，确保水平稳定。
4.搭建操作平台及横向支撑。
5.检查并加固结构。
3. 优势•快速搭建，提高施工效率。
•结构稳定，安全性高。
•适应性强，可根据需要调整结构。
三、门式脚手架施工方案1. 方案介绍门式脚手架是另一种常见的支撑体系，具有简单、稳定的特点，适用于不同高度的支模施工。
2. 施工流程1.安装门式脚手架的基础支座。
2.搭建立柱及横梁结构。
3.进行连接和加固，确保结构稳定。
4.安装横向支撑和操作平台。
5.定期检查并维护结构。
3. 优势•结构简单，易于搭建和维护。
•适用于各种高度和场景，灵活性强。
•成本相对较低，经济实惠。
四、总结扣件式满堂红脚手架和门式脚手架是深圳某工程模板支撑体系中常用的两种施工方案，它们各有优势，适用于不同的施工需求。
在实际工程中，需根据具体情况选择合适的支撑体系，并严格按照施工方案执行，以确保施工顺利进行并保证工程质量。
以上为深圳某工程模板支撑体系(高支模)施工方案的相关介绍，希望对您有所帮助。
目录第1章编制说明及依据 (1)第2章工程概况 (3)第3章施工计划 (6)第4章模板支撑体系的主要搭设方法及检查验收 (9)第5章质量、安全保证措施 (35)第6章文明施工措施 (51)第7章劳动力计划 (54)第8章梁、板模板及支撑体系计算 (55)标准层2.9m层高板模板计算书 (85)1、《建筑施工脚手架安全技术统一标准》GB51210-2016 (85)2、《建筑施工模板安全技术规范》JGJ162-2008 (85)3、《建筑施工承插盘扣式钢管支架安全技术规范》JGJ 231-2010 (85)4、《混凝土结构设计规范》GB 50010-2010 (85)5、《建筑结构荷载规范》GB 50009-2012 (85)6、《钢结构设计规范》GB 50017-2003 (85)一、工程属性 (85)二、荷载设计 (85)三、模板体系设计 (85)四、面板验算 (88)五、小梁验算 (89)六、主梁验算 (91)七、可调托座验算 (95)八、立柱验算 (95)九、高宽比验算 (97)十、立柱支承面承载力验算 (97)●墙柱模板验算（取300mm厚为例） (99)1、《建筑施工模板安全技术规范》JGJ162-2008 (99)2、《混凝土结构设计规范》GB50010-2010 (99)3、《建筑结构荷载规范》GB 50009-2012 (99)4、《钢结构设计标准》GB 50017-2017 (99)一、工程属性 (99)二、荷载组合 (99)三、面板布置 (100)四、面板验算 (101)五、小梁验算 (102)六、主梁验算 (104)七、对拉螺栓验算 (105)500厚剪力墙模板计算书 (106)●墙柱模板验算（取500mm厚剪力墙为例） (106)1、《建筑施工模板安全技术规范》JGJ162-2008 (106)2、《混凝土结构设计规范》GB50010-2010 (106)3、《建筑结构荷载规范》GB 50009-2012 (106)4、《钢结构设计标准》GB 50017-2017 (106)一、工程属性 (106)二、荷载组合 (106)三、面板布置 (107)四、面板验算 (107)五、小梁验算 (109)六、主梁验算 (111)七、对拉螺栓验算 (112)柱模板计算书 (112)●柱模板验算（700*900mm矩形柱为例） (112)1、《建筑施工模板安全技术规范》JGJ162-2008 (112)2、《混凝土结构设计规范》GB50010-2010 (113)3、《建筑结构荷载规范》GB 50009-2012 (113)4、《钢结构设计标准》GB 50017-2017 (113)一、工程属性 (113)二、荷载组合 (113)三、面板验算 (113)四、小梁验算 (115)五、柱箍验算 (117)六、对拉螺栓验算 (122)第1章编制说明及依据[摘要]：简述安全专项施工方案编制所依据的相关法律、法规、规范性文件、标准、规范及图纸（国标图集）、施工组织设计等。
模板工程施工方案(碗扣式脚手架)一、施工前准备在进行碗扣式脚手架的搭建施工前，需做好以下准备工作： 1. 确认施工区域的搭建方案与设计图纸是否一致。
2. 检查施工现场的地基情况，确保承重能力满足要求。
3. 准备施工所需的材料和工具，并做好库存管理和记录。
二、脚手架搭建流程2.1 钢管切割和组装1.根据设计图纸的要求，将标准尺寸的钢管进行切割处理。
2.将切好的钢管按照设计要求进行组装，注意连接处的牢固性和稳定性。
3.确保所有的连接螺栓和螺母拧紧，以提高整体的结构强度。
2.2 碗扣和横向杆安装1.将准备好的碗扣按照规格要求安装到钢管上，确保连接紧固。
2.安装横向杆，保持水平并与立杆连接固定，组装出整体稳定的脚手架结构。
2.3 平台架设1.将平台板逐层搭设在横向杆上，保证平整度和承载能力。
2.设置好安全防护措施，如扶手和脚手板等，确保施工人员的安全。
三、施工验收与安全措施3.1 完工验收1.在搭建完成后，对整体脚手架结构进行检查和验收，确保符合设计要求。
2.进行荷载试验，检查整体结构的稳定性和承载能力。
3.2 安全措施1.施工人员必须穿戴好安全帽、安全靴等防护用具。
2.在搭建过程中必须有专人负责安全监督，防止意外事故的发生。
3.施工施工结束后，对脚手架进行定期检查和维护，确保整体结构的稳定性。
四、施工结束完成碗扣式脚手架的搭建后，进行最终的整体验收和结算工作。
随后拆除脚手架，进行整体清理和收尾工作，确保施工现场的整洁和安全。
以上为模板工程施工方案(碗扣式脚手架)的搭建流程及安全措施，希望能为施工人员提供参考与指导。
碗扣式钢管脚手架施工方案一、施工准备• 1.1 施工材料及工具准备在进行碗扣式钢管脚手架施工前，需准备好以下材料：–碗扣式钢管–螺栓、螺母–钢管连接器–手动扳手–横向连接件–竖向连接件–调整螺栓–支撑点–托马斯板–安全带等• 1.2 工地准备在施工前，需要对工地进行清理、平整，确保施工范围内无障碍物，清理材料和设备杂乱的区域，确保施工的安全性和顺利性。
二、基础设置• 2.1 碗扣式钢管脚手架搭设技巧–根据搭设高度和工程要求，选择适当的碗扣式钢管。
–对碗扣式钢管进行检查，保证其完好无损。
–将碗扣式钢管按规定长度割断，连接好横向和竖向连接件，并使用手动扳手拧紧螺栓，确保连接牢固。
三、搭设主要步骤• 3.1 地面定位在施工区域的地面上标出搭设碗扣式钢管脚手架的位置和轴线，确保施工的准确性。
• 3.2 立柱搭设–根据平面设计图纸要求，按照计划的位置搭设立柱。
–确保立柱与地基垂直，通过水平仪进行调整。
–使用调整螺栓调整立柱的垂直度。
• 3.3 横梁搭设–在立柱上安装固定横梁的横向连接件。
–将横梁放置在横向连接件上，并用螺栓和螺母加固。
• 3.4 横向连接–横向连接梁的连接需确保梁端在平面上呈横向的缓坡。
–使用支撑点稳固梁体，确保梁体水平。
四、验收和安全• 4.1 碗扣式钢管脚手架施工验收完成搭设后，需要进行全面检查，确认碗扣式钢管脚手架搭设符合设计要求，连接件牢固无松动，确保施工安全。
• 4.2 施工安全在使用碗扣式钢管脚手架施工期间，工人需佩戴安全带，严格按照操作规程操作，注意施工安全，确保施工人员安全。
五、施工总结在碗扣式钢管脚手架施工过程中，施工人员需遵循施工方案步骤，配合团队完成搭设工作，定期检查维护脚手架，确保安全稳定。
同时，施工单位需加强施工现场管理，做好施工计划和安全意识培训，确保施工质量。
碗扣式脚手架施工方案
目录
1. 碗扣式脚手架施工方案概述
1.1 施工原理
1.2 施工流程
1.3 施工要点
1.4 安全注意事项
1.1 施工原理
碗扣式脚手架是一种常用的建筑施工工具，其原理主要是通过将碗扣
连接起来，形成一个稳定的支撑结构，以便工人在高空进行作业。
1.2 施工流程
在进行碗扣式脚手架施工时，首先需要搭建底层支架，然后根据设计
要求逐层搭建上层支架，确保每一步都按照正确的顺序进行，以保证
施工安全。
1.3 施工要点
在搭建碗扣式脚手架时，需要注意每个连接点的固定性，保证整个结
构稳固可靠；同时还要注意搭建的高度和施工负荷，确保不超过脚手
架的承载能力。
1.4 安全注意事项
在进行碗扣式脚手架施工时，工人需佩戴必要的安全装备，严格按照
规范操作，禁止超载和乱拆。
此外，施工现场需设置明显的警示标识，以提醒人员注意安全。
主力实业工业园区北区厂房高支模安全专项施工方案编制：审核：审批：安徽水利开发股份有限公司2014年3月18日目录第一章编制说明及依据 (2)第二章工程概况 (4)第三章施工计划 (5)第一节、施工部位工期计划要求 (5)第二节、材料与设备计划 (5)第三节、主要材料质量要求 (6)第四章施工工艺技术 (7)一、各部位模板支撑体系的选择 (7)二、支撑体系搭设方法 (8)三、主要构造设置要求 (8)四、支撑体系验收要求 (9)第五章质量、安全保证措施 (10)第一节、质量技术措施 (10)第二节、检查及验收措施 (11)第三节、监测措施 (13)第四节、模板安装和拆除的安全施工措施 (15)一、模板施工前的安全准备工作 (15)二、模板施工的安全技术措施 (15)三、模板拆除的安全、技术措施 (16)第六章施工应急救援预案 (18)第七章文明施工措施 (21)第八章劳动力计划 (21)第九章雨季、台风和夏季高温季节的施工措施 (22)一、雨季季节条件下的安全保证措施 (22)二、台风季节条件下的安全保证措施 (23)三、夏季高温季节条件下的安全保证措施 (24)第十章附件及计算书 (25)第一章编制说明及依据1、主力实业工业园区北区厂房施工图，相关设计变更。
2、本工程《主力实业工业园区北区厂房施工组织设计》。
3、我国现行施工规范、规程、建筑工程质量检验评定标准以及建筑分项工程施工工艺标准。
4、工程所涉及的主要的国家或行业规范、规程、标准、法规，地方法规《建筑施工扣件式钢管模板支架技术规程》（DB33/1035-2006）《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011《建筑结构荷载规范》（GB50009-2012）《建筑施工模板安全技术规范》（JGJ 162 - 2008）《混凝土结构工程施工质量验收规范2011版》（GB50204-2002）《轮扣式钢管脚手架构件》（DB44/T 1168—2013）《建筑工程施工质量验收统一规范》（GB50300-2001）《混凝土质量控制标准》（GB50164-2011）《建筑机械使用安全技术规程》（JGJ33-2001）《建筑施工高处作业安全技术规范》（JGJ80-91）《建筑施工安全检查标准》（JGJ59-2011）《钢管支撑架扣件标准》GB 15831公司质量、环境和职业健康安全管理体系文件施工现场实际情况。
盘扣式脚手架高支模专项施工方案目录一、前言 (3)1.1 编制依据 (4)1.2 工程概况 (5)1.3 施工目的和意义 (6)二、工程概述与特点 (7)2.1 工程简介 (8)2.2 施工难点分析 (8)2.3 盘扣式脚手架的选型依据 (10)三、搭设前的准备工作 (11)3.1 材料准备 (12)3.2 机具设备准备 (13)3.3 劳动力组织 (14)3.4 安全及技术交底 (16)四、盘扣式脚手架的搭设方法 (17)4.1 基础处理 (17)4.2 立杆搭设 (18)4.3 横向水平杆搭设 (19)4.4 纵向水平杆搭设 (19)4.5 扣件安装 (20)4.6 脚手板铺设 (21)4.7 连墙件设置 (22)五、安全防护措施 (23)5.1 防护栏杆设置 (24)5.2 安全网铺设 (25)5.3 垂直度及平整度检测 (26)5.4 施工人员安全防护用品佩戴 (27)六、模板安装与支撑体系 (29)6.1 模板安装前准备 (30)6.2 模板安装工艺流程 (31)6.3 支撑体系搭设要求 (32)6.4 模板支撑体系验收标准 (33)七、施工过程中的监控与管理 (34)7.1 施工过程监控内容 (34)7.2 模板支撑体系日常检查 (35)7.3 深入了解施工现场情况 (36)7.4 及时发现和处理问题 (37)八、应急预案与事故处理 (39)8.1 应急预案制定 (40)8.2 应急演练计划 (42)8.3 事故预防措施 (43)8.4 事故处理流程 (44)一、前言随着现代建筑事业的蓬勃发展，高层建筑越来越多，高空作业日益频繁。
为确保施工安全，提高施工效率，盘扣式脚手架作为一种新型的脚手架体系，因其具有自锁功能、高度灵活性、承载能力强以及易操作和维护等特点，在现代建筑工程中得到了广泛应用。
盘扣式脚手架在应用过程中也面临着诸多挑战，如搭设难度大、支撑体系稳定性问题、施工安全隐患等。
针对盘扣式脚手架的研究和应用尚处于不断深入和完善的阶段，相关标准和规范也在逐步完善。
一、工程概况工程名称：***建设单位：***监理单位：***设计单位：***勘察单位：***施工单位：***建设地点：******工程位于***，合同总价约***万元，总建筑面积约8.9万平方米，地下3层约3.6万平方米，地上8层约5.3万平方米的商业楼。
***工程建筑结构的安全等级为二级，属于钢筋混框架结构。
所在地区抗震设防烈度为7度，地上部分抗震等级一级，地下负一层塔楼相关范围抗震等级一级，地下负一层非塔楼相关范围抗震等级三级，地下负二层抗震等级二级，地下负三层抗震等级三级。
结构使用年限为50年。
地下室防水等级为Ⅱ级，屋面防水等级一级。
建筑物防火分类一类，耐火等级一级。
建筑物人防等级6级，人防建筑面积7830平方米。
本工程为1栋商业楼，地下3层，地上8层，其中地下负二、三层高均为4米，地下负一层高为5米，地上一层高为5米，地上2至7层高均为4.8米，地上8层高为4.65米。
建筑总高度43.25米。
本方案为采用盘扣式脚手架的模板及支撑架专项施工方案。
适用于5m及以下支模区域。
本工程盘扣支模位置为：因该工程模板结构种类较多。
该工程选取400*900（层高5.m）、300*1000（层高5.m）、180板（层高5m）、人防300板（层高5m）进行计算，计算设计按最不利状况设计。
自动扶梯、夹层中庭等位置支模高度超过5m及以上区域另编制高大支模专项方案。
二、编制依据1．《建筑施工承插型套扣式钢管脚手架安全技术规程》DBJ 15-98-20142．《混凝土结构工程质量验收规范》GBJ50202-2002（2011版）。
3、《建筑施工扣件式钢管脚手架安全技术规范》JGJ33-2011。
4、《建筑工程模板施工手册》5、《建筑工程施工质量验收统一标准》（GB50300-2013）6、《建筑施工模板安全技术规范》(JGJ126-2008)7、《钢管脚手架扣件》(GB15831)8、《建设工程项目管理规范》GB/T50326-20069、《建筑施工安全检查标准》（JGJ59—2011）；10、《建筑施工高处作业安全技术规范》（JGJ80-91）11、《危险性较大的分部分项工程安全管理办法》（建质[2009]87号）12、《建筑工程高大模板支撑系统施工安全监督管理导则》（建质[2009]254号）三、盘扣式脚手架介绍盘扣式脚手架全称为多功能盘扣式脚手架，广东省地方规范标准称其为承插型套扣式钢管脚手架。
盘扣式脚手架在高支模施工中的应用摘要：盘扣式脚手架作为一种新型的建筑施工材料，不仅在施工过程中具备较高的稳定性，而且还具有一定的安全性能和经济性能。
对于建筑施工行业而言，盘扣式脚手架可以满足多种类型的建筑施工需求。
但由于受到材料因素和其他因素的影响，在高支模施工过程中，盘扣式脚手架存在一定的缺陷，这就需要工作人员对其进行深入分析，并采取相应措施进行改善。
本文以盘扣式脚手架为研究对象，在介绍其构造特点及应用优势的基础上，分析了其在高支模施工中存在的不足之处并提出了相应的解决措施。
希望通过本文的研究能够为相关人员提供参考和帮助，从而有效提升我国建筑工程建设质量。
关键词：盘扣式脚手架；高支模施工；应用策略引言：目前，我国建筑工程施工中，高支模是比较常见的一种施工方法，在实际的施工过程中，施工人员应该充分考虑高支模施工的相关要求，严格控制好高支模施工的质量和安全，避免高支模出现一些不必要的安全事故。
在目前高支模施工过程中，需要对支模架进行设计和改进，以提高高支模施工的质量和安全。
在实际的操作过程中，很多建筑工程的技术人员对高支模体系没有充分认识和重视，在使用过程中出现了一些问题。
为了有效地提高高支模施工技术水平，降低高支模施工安全风险事故发生率，需要加强对高支模体系设计的重视，充分考虑到技术层面和安全层面问题，以保证工程顺利完成。
1.盘扣式脚手架的构造特点及应用优势盘扣式脚手架是一种新型的建筑施工材料，在实际应用过程中具有一定的优势。
具体表现为以下几个方面：第一，盘扣式脚手架在实际应用过程中能够与结构体系形成有效结合，实现对各功能构件的科学设计。
在具体施工过程中，盘扣式脚手架的主要构造包括立杆、剪刀撑等，能够满足不同类型建筑工程施工需求。
对于当前大部分建筑工程而言，其主要的施工问题就是由于高度较高造成的搭设难度增加以及材料用量增加等问题。
而盘扣式脚手架则能够有效解决上述问题，提高其施工效率。
第二，盘扣式脚手架在实际应用过程中可以采用不同规格的材料进行搭设，从而实现对建筑工程各部位的有效覆盖。
地下室高支模支撑体系专项施工方案(碗扣式脚手架)一、工程概况工程名称：银湖雅苑二期项目建设单位：鸿鑫泰（沈阳）置业有限公司监理单位：沈阳建都工程建设监理有限公司施工单位：江苏南通二建集团有限公司设计单位：辽宁北方建筑设计院有限责任公司勘察单位：辽宁省建筑设计研究院岩土工程公司地理位置：沈阳经济技术开发区十四号路20号结构特征：本工程二期共有7#、12#、14#、16#、17#、18#、19#楼7栋高层，10#、11#、13#、15#楼4栋多层，以及3个地下车库组成。
总建筑面积79696.4平米。
其中3栋高层为地上18层、地下一层；1栋高层为地上24层，地下二层。
该3栋楼的地下室一层结构高度均超过5米，属高支模施工，须按有关文件及施工规范要求进行施工设计，以确保模板支撑体系的刚度、稳定性，因此编制本专项施工方案指导施工。
二、编制依据1）、GB50204-2002《混凝土结构工程施工质量验收规范》（2011版）；2）、GB50164-92《混凝土质量控制标准》；3）、JGJ80-91《建筑施工高空作业安全技术规范》；4）、JGJ59-2011《建筑施工安全检查标准》；5）、建标[2000]85号中华人民共和国工程建设标准强制性条文《房屋建筑部分》；6）、《建筑施工扣件式钢管脚手架安全技术规范》(JGJl30—2011)；7）、《建筑施工碗扣式脚手架安全技术规范》(JGJl66—2008)8）、《建筑结构荷载规范》(GB50009-2001)；9）、《建筑工程模板施工手册》中国建筑工业出版社2007年7月第一版；10）、《脚手架结构计算及安全技术》中国建筑工业出版社2004年11月第二版；11）、国家和行业颁布的有关现行施工规范和标准，如建质[2009]87号文等；12）、建设部颁发的《建筑工程施工现场管理规定》；13）、辽宁省、沈阳市有关法律、法规及标准；14）、本工程的承包合同、设计图纸与施工组织设计等。
三、方案确定：1、模板及支撑选型本工程高支模部分的主要构件使用模板及支撑选型如下表：结合本工程结构形式、实际施工特点，整个结构使用落地式、全封闭的满堂碗扣式脚手架模板支撑体系。
碗扣式钢管模板支撑体系是一种新型承插式钢管模板支撑体系，具有拼拆迅速、省力，结构稳定可靠，承载力大，易于加工，应用广泛等特点。
碗扣式钢管模板支撑体系的杆件之间为轴心相交、构件的整体性和刚度较好，且碗扣节点具有良好的受力性矩，因而具有比扣件式钢管脚手架和支撑架较高的稳定承载能力。
2、方案设计：（一）碗扣式脚手架的特点碗扣式钢管脚手架节点的构造是由上、下碗扣，横杆接头和上碗扣限位销等组成，碗扣接头是该脚手架系统的核心部件。
碗扣接头可以同连接四根横杆，完全避免了螺栓作业。
（节点见下图）上、下碗扣，和扣限位销按一定间距设置在钢管的立杆上。
立杆顶部可插入另一根立杆尾部的套筒内，即可达到在垂直方向任意加高的目的。
碗扣接头（a）连接前（b）连接后碗口式脚手架的常用构件：（二）碗扣式脚手架搭设设计本工程主楼地下室框柱与梁截面尺寸梁截面尺寸200mm×400mm、300mm×400mm、200mm×500mm柱截面尺寸400mm×400mm根据以上实际情况，设计立杆横距为0.9米，纵距为0.9米，歩距1.2米，纵横向满设扫地杆，立杆顶部设置可调顶托撑，底部可按实际情况增加垫块。
由于本工程梁截面均较小，故采用梁板合支的方法。
如下图所示：图中梁底横杆为扣件式钢管搭设，可根据梁截面尺寸调整高度，由扣件连接于两边碗口式脚手架立杆。
（三）碗口式脚手架搭设排列由于碗口式脚手架横距、间距、步距都是固定的，因此在施工搭设之前必须根据图纸画出设计排版图。
图为根据《银湖雅苑1#楼结构施工图》所绘制的碗口式脚手架立杆位置设计排版图。
立杆选择应根据层高确定，根据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）规定，自由端（顶撑）高度≤500mm，沈阳市场上碗扣架立杆长一般为1000mm、1300mm、1600mm、1900mm、2200mm、2500mm，按照不同层高选用立杆。
在本工程中1#楼地下室层高6000mm，则选用立杆：1900mm×2+1600mm=5400mm+板厚160mm+主次龙骨200mm+可调顶撑240mm。
自由端=240mm<500mm 2#楼地下室层高5800mm，则选用立杆：1900mm+1600mm×2=5100mm+板厚160mm+主次龙骨200mm+可调顶撑340mm。
自由端=340 mm<500mm 2#楼地下室层高5900mm，则选用立杆：1900mm×2+1600mm=5400mm+板厚160mm+主次龙骨200mm+可调顶撑140mm。
自由端=140 mm<500mm 2#楼地下室层高6100mm，则选用立杆：1900mm×2+1600mm=5400mm+板厚160mm+主次龙骨200mm+可调顶撑340mm。
自由端=340 mm<500mm碗口式脚手架的搭设：根据排版图定位第一根立杆然后逐步搭设四、施工部署1、施工工期安排根据施工进度±0.000m以下结构工程工期安排：1#、2#楼：2013年9月11日-2013年9月25日3#、4#楼：2013年9月21日-2013年10月5日项目部采用月、周等计划层层分解的方法实行工期管理。
合理安排人力、物力、财力，做到全方位投入，尽量使劳动力及物资投入在施工全过程上处于均衡状态。
合理划分流水段及施工顺序，组织立体交叉作业。
提高机械化施工程度，减少劳动力投入。
2、劳动力安排项目部管理人员生产负责人姚建冲、陆允冲技术总负责杨文杰、马钦崟经营总负责杨卫兵材料总负责姚新斌组员木工负责人：陈汉兵、木工带班：曲宝、质量员：张运春、现场技术员：马钦崟、安全员：施平、架子负责人：曹立江3、模板工程劳动力计划模板工程劳动力计划五、搭设施工工艺5.1、准备工作（1）、搭设前，工程技术负责人应按施工方案的要求，对架子工进行安全技术交底，交底双方履行签字手续。
（2）、熟悉图纸和施工现场，掌握建筑平面和立面的构造特点，环境条件。
（3）、材料准备。
对进场的钢管、扣件、脚手架、等进行检查验收。
（4）、架子工应持有效的特种作业人员操作证上岗作业。
砼作业时还需安排人员看守。
工人施工时必须戴好安全帽、佩安全带、必须穿防滑鞋，严禁穿塑料底鞋，皮鞋等硬底易滑的鞋子登高作业。
操作工具及小零件要放在工具袋内，扎紧衣袖口，领口以及裤腿口，以防钩挂发生危险。
5.2、碗扣式模板支撑架施工流程放线测量→架体地脚排布并验收→架体搭设→垂直度调整→安全防护设施搭设→架体验收→模板搭设→结构施工、达到拆模强度→拆模。
5.3、碗扣式模板支撑架安装（1）、架体分别按先立杆后横杆再斜杆的搭设顺序进行。
（2）、在己处理好的地基上，平整的地基基础上的支架，其立杆底座可直接用木板垫座;直接用立杆可调座调整立杆高度，使立杆碗扣接头处于同一水平面内;当相邻立杆地基高差大于0.6m时，则先调整立杆节间使同一层碗扣接头高差小于0.6m，再用立杆可调座调整高度，使其处于同一水平面内。
在搭设过程中，随时注意基础的沉降，对基础沉降悬空的立杆，调整可调底座，使之均匀受力。
（3）、立杆采用0.9m间距，特殊情况如靠墙距离过近时，横杆可采用0.6m；立杆采用1.9 m和1.6m两种不同长度立杆搭接，上面加可调顶托托调整高度，，可调顶托选用直径应大于Φ38，以保证立杆的整体稳定性。
（4）、立杆同横杆上的连接是靠碗扣接头锁定，连接时，先将上碗扣滑至限位销以上并旋转，使其搁在限位销上，将横杆接头插入下碗扣，待应装横杆接头全部装好后，落下上碗扣并预锁紧。
立杆的接长是靠焊于立杆顶端的连接管承插而成，立杆插好后，使上部立杆底端连接孔同下部立杆顶端连接孔对齐，插入立杆连接销并锁定。
（5）、立杆施工的垂直高度限制:按1/200控制，且全高的垂直偏差不应大于10cm执行。
（6）、当组装完两层横杆后，首先检查并调整水平框架的直角度和纵向直线度(对曲线布置的脚手架应保证立杆的正确位置)；其次检查横杆的水平度，并通过调整立杆可调座减少横杆间的水平偏差；逐个检查立杆底脚，并确保所有立杆不浮地松动。
当底层架子符合搭设要求后，检查所有碗扣接头，并锁紧。
在搭设过程中，应随时注意检查上述内容，并调整。
5.4、碗扣式模板支撑架拆除（1）、模板支撑架拆除应符合《混凝土结构工程施工质量验收规范》（GB50204-2002 2011版）中混凝土强度的有关规定。
（2）、应全面检查脚手架的连接、支撑体系等是否符合构造要求，经技术管理程序批准后方可实施拆除作业。
（3）、脚手架拆除前现场工程技术人员应对在岗操作工人进行有针对性的安全技术交底。
（4）、脚手架拆除时必须划出安全区，设置警戒标志，派专人看管。
（5）、拆除前应清理脚手架上的器具及多余的材料和杂物。
（6）、拆除作业应从顶部开始，逐层向下进行，严禁上下层同时拆除。
（7）、拆除的构配件应成捆用起重设备吊运或人工传递到地面，严禁抛掷。
5.5、其他施工注意事项（1）、碗扣架安装前进行测量放线，根据立杆布置图弹出双向立杆控制线，沿线确定立杆位置，同一开间上、下层立杆应在设置在同一竖向位置上。
使用碗扣架时，底层纵、横向水平杆作为扫地杆，距地面高度应小于或等于300mm。
（2）、立杆下设置木垫板，高度不符模数处在垫板上放置可调底座，以调整立杆高度。
顶部应设可调支托，U型支托与楞梁两侧如有间隙，必须楔紧，其螺杆伸出钢管顶部不得大于200mm，立杆上端包括可调螺杆伸出顶层水平杆的长度不得大于0.7m。
螺杆外径与立柱钢管内径的间隙不得大于3mm，安装时应保证上下同心。
（3）、支架必须保证有足够的强度，刚度和稳定性。
施工操作人员应严格按设计要求安装和拆除支撑，不能有随意性。
具体构造、拆除方法和时间等的要求，一定严格按规范进行，保证安装质量合格。
（4）、支架、模板搭设到位后，组织技术、安全、施工人员对整体架体结构进行全面的检查验收，及时解决存在的结构缺陷，经检查验收合格后方可正式投入使用。
（5）、混凝土浇注过程时，派人检查支架和支撑情况，发现下沉、松动和变形情况及时解决。
（6）、其他未尽事宜，可按国家相关规范要求进行。
六、质量检查6.1、架体检查碗扣支撑架搭设时每6m进行一次检查与验收；架体随施工进度定期进行检查，到达方案搭设要求的高度后进行全面检查与验收，保证架子的几何尺寸不变形，立杆的间距、水平杆的步距，剪刀撑等设置是否完整。
过程检查内容应包括立杆底部基层清理、木垫板、底座位置、顶托螺杆伸出长度、钢管规格尺寸、立杆垂直度、扫地杆、水平拉杆及安全网等各种安全措施等的设置情况是否满足方案及相关规范规定，不合格的不得使用。
