井下涌水量观测、分析记录资料

矿井涌水量观测制度
为切实做好我矿的防治水工作，为了能够较为准确的掌握我矿的矿井正常涌水量和最大涌水量，结合我矿的生产实际特作次制度。

1、要求建立永久井下水文观测站，并保证水文观测站能正常使用。

2、必须按照《煤矿防治水规定》进行每月3次的矿井涌水量观测。

3、定期对井下各密闭处的排水孔进行排水量的观测。

4、当井下各采掘地点出现淋水、涌水或突水时要及时进行出水量的观测。

5、要定期对井下各种水仓及临时性水仓进行清於（特别是在雨季到来前要进行一次彻底的清於），确保各种水仓能够储存最大的出水量。

6、雨季期间要加密对井下各地点的涌水量观测次数，以便随时能够掌握井下水量的变化情况。

7、在下大、暴雨期间要派专人到井下各个可能出水地点进行涌水量的观测，发现有水害发生的可能时要立即通知调度指挥中心和相关领导，以便进行停产撤人、隐患排除处理等工作。

8、定期对采空区地表和工业广场排水沟、渠的检查，
特别是在雨季到来前和雨季期间要增加检查频率，发现有往井下灌水、渗水和水沟、渠有堵塞时，一方面要行进水量的观测，另一方面要及时向调度指挥中心和相关领导进行汇报，以便及时采取措施消除水害事故隐患。

上榆泉煤矿
矿井涌水量观测制度
上榆泉煤矿。

---------------精品文档---------------各类水文地质观测台账1．矿井涌水量观测基础台账。

2．矿井涌水量成果台账。

3．气象资料台账。

4．地表水文地质成果台账。

5．钻孔水位及井泉动态观测台账。

6．抽（放）水试验成果台账。

7．矿井突水点卡片和台账。

8．井下水文地质钻孔台账。

9．水质分析成果台账。

10．水源水质受污染观测资料台账。

11．水源井（孔）台账。

12．封闭不良的钻孔台账。

13．矿井分水平涌水量及泵房排水设施能力汇总台账。

14．其他一专门项目台账。

各类水文地质图纸1．矿井充水性图。

2．矿井涌水量与各种相关因素动态曲线图。

3．综合水文地质图。

4．水文地质柱状图。

5．水文地质剖面图。

6．水文地质条件复杂的矿井还应具备主要含水层等水位线图、井上下防治水系统图以及专门水文地质图（如区域水文地质图、岩溶图、地下水化学图）等。

煤矿水文地质观测工安全技术操作规程作者：佚名文章来源：不详点击数： 1160 更新时间：2010-6-30一、主要危险源1．在工作面迎头收集资料时，顶、帮破碎没有进行“敲帮问顶”。

2．在井下登高作业收集资料时，未采取有效保护措施。

3．在探水过程中未按规定操作钻机。

4．对周边老窑进行调查时，误入盲巷或瓦斯、一氧化碳超限的巷道。

二、使用范围第1条本操作规程适用于矿井的水文地质观测工。

三、上岗条件第2条必须经过专业技术培训，考试合格，持证上岗。

具有一定专业技术职称。

第3条必须熟悉《安全生产法》、《煤矿安全规程》、《矿井水文地质规程（试行）》、《煤矿防治水工作条例》中的有关技术规定。

第4条必须经过煤矿安全知识培训，掌握一定的防灾和避灾知识。

四、安全规定第5条严格按照《煤矿安全规程》、《矿井水文地质规程（试行）》、《煤矿防治水工作条例》中的有关技术要求进行操作。

第6条必须掌握矿井水文地质的观测、分析方法，以及仪器、仪表的定期检校、保养和使用的管理制度。

第7条提交的各类成果资料必须经技术主管或分管科长把关审核。

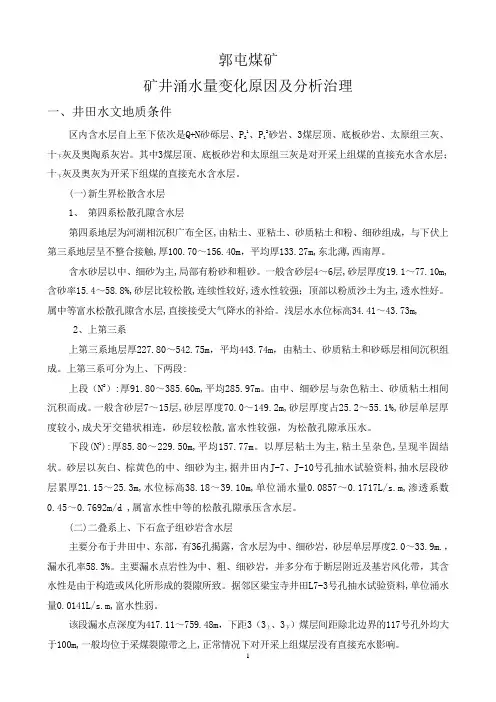

郭屯煤矿矿井涌水量变化原因及分析治理一、井田水文地质条件区内含水层自上至下依次是Q+N 砂砾层、P 21、P 12砂岩、3煤层顶、底板砂岩、太原组三灰、十下灰及奥陶系灰岩。

其中3煤层顶、底板砂岩和太原组三灰是对开采上组煤的直接充水含水层；十下灰及奥灰为开采下组煤的直接充水含水层。

(一)新生界松散含水层1、 第四系松散孔隙含水层第四系地层为河湖相沉积广布全区,由粘土、亚粘土、砂质粘土和粉、细砂组成，与下伏上第三系地层呈不整合接触,厚100.70～156.40m ，平均厚133.27m,东北薄,西南厚。

含水砂层以中、细砂为主,局部有粉砂和粗砂。

一般含砂层4～6层,砂层厚度19.1～77.10m,含砂率15.4～58.8%,砂层比较松散,连续性较好,透水性较强；顶部以粉质沙土为主,透水性好。

属中等富水松散孔隙含水层,直接接受大气降水的补给。

浅层水水位标高34.41～43.73m,2、上第三系上第三系地层厚227.80～542.75m ，平均443.74m ，由粘土、砂质粘土和砂砾层相间沉积组成。

上第三系可分为上、下两段:上段（N 2）:厚91.80～385.60m,平均285.97m 。

由中、细砂层与杂色粘土、砂质粘土相间沉积而成。

一般含砂层7～15层,砂层厚度70.0～149.2m,砂层厚度占25.2～55.1%,砂层单层厚度较小,成犬牙交错状相连，砂层较松散,富水性较强，为松散孔隙承压水。

下段(N 1):厚85.80～229.50m,平均157.77m 。

以厚层粘土为主,粘土呈杂色,呈现半固结状。

砂层以灰白、棕黄色的中、细砂为主,据井田内J-7、J-10号孔抽水试验资料,抽水层段砂层累厚21.15～25.3m,水位标高38.18～39.10m,单位涌水量0.0857～0.1717L/s.m,渗透系数0.45～0.7692m/d ,属富水性中等的松散孔隙承压含水层。

(二)二叠系上、下石盒子组砂岩含水层主要分布于井田中、东部，有36孔揭露，含水层为中、细砂岩，砂层单层厚度2.0～33.9m.，漏水孔率58.3%。

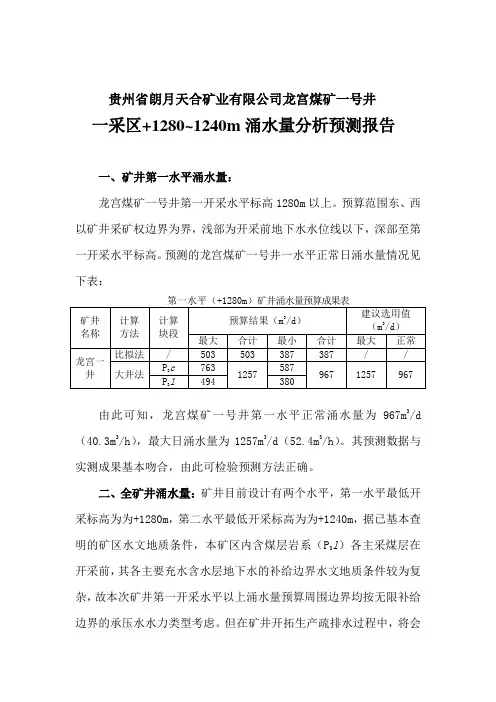

贵州省朗月天合矿业有限公司龙宫煤矿一号井一采区+1280~1240m涌水量分析预测报告一、矿井第一水平涌水量：龙宫煤矿一号井第一开采水平标高1280m以上。

预算范围东、西以矿井采矿权边界为界，浅部为开采前地下水水位线以下，深部至第一开采水平标高。

预测的龙宫煤矿一号井一水平正常日涌水量情况见下表：由此可知，龙宫煤矿一号井第一水平正常涌水量为967m3/d （40.3m3/h），最大日涌水量为1257m3/d（52.4m3/h）。

其预测数据与实测成果基本吻合，由此可检验预测方法正确。

二、全矿井涌水量：矿井目前设计有两个水平，第一水平最低开采标高为为+1280m，第二水平最低开采标高为为+1240m，据已基本查明的矿区水文地质条件，本矿区内含煤层岩系（P3l）各主采煤层在开采前，其各主要充水含水层地下水的补给边界水文地质条件较为复杂，故本次矿井第一开采水平以上涌水量预算周围边界均按无限补给边界的承压水水力类型考虑。

但在矿井开拓生产疏排水过程中，将会形成以煤层开采系统为中心的降落漏斗，在降落漏斗范围内，承压水将降至含水层顶板以下成为无压状态，故选用“大井法”承压转无压水裘布依完整井公式进行预算。

即：02lg lg )2(66.31r R h M M H KQ ---=正常…………………式1 '•---=a r R h M M H K Q 002lg lg )2(66.31最大………………式2各种预算方法参数的选用：长兴组（P 3c ）涌水量分别采用“大井法”进行预算。

其预算参数为：H ：水柱高或水位降低值（S ），采用矿区勘探钻孔观测P 3c 含水层地下水位标高平均值与预算水平标高之差值；M ：含水层厚度，采用预算范围内钻孔揭露P 3c 含水层真厚度的算术平均值；K:渗透系数，采用ZK4-5号钻孔P 3c 抽水试验所获渗透系数K 值； r 0:大井引用半径，根据矿区涌水量预算范围内的大体几何形态为不规则多边形，采用r 0=p/2π公式计算求得（P 为大井周长、即预算范围周长）；R ：大井影响半径，根据吉哈尔特公式计算求得，即10R =； R 0：大井引用影响半径，采用R+r 0求得；h 0：巷道内水柱高，矿井开采后水位降至预算水平，则“h 0”≈0；a′：枯、洪水季节矿井开采系统涌水量变化系数（无量纲），据调查访问原金凤煤矿生产矿井枯、洪水季节排水情况确定为1.30。

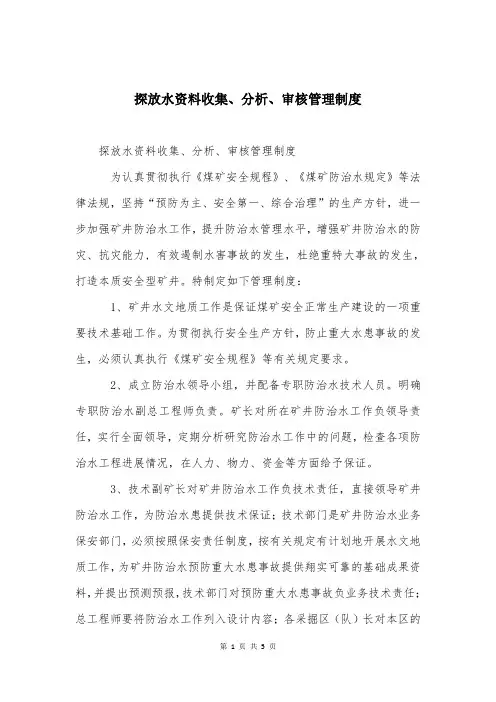

探放水资料收集、分析、审核管理制度探放水资料收集、分析、审核管理制度为认真贯彻执行《煤矿安全规程》、《煤矿防治水规定》等法律法规，坚持“预防为主、安全第一、综合治理”的生产方针，进一步加强矿井防治水工作，提升防治水管理水平，增强矿井防治水的防灾、抗灾能力, 有效遏制水害事故的发生，杜绝重特大事故的发生，打造本质安全型矿井。

特制定如下管理制度：1、矿井水文地质工作是保证煤矿安全正常生产建设的一项重要技术基础工作。

为贯彻执行安全生产方针，防止重大水患事故的发生，必须认真执行《煤矿安全规程》等有关规定要求。

2、成立防治水领导小组，并配备专职防治水技术人员。

明确专职防治水副总工程师负责。

矿长对所在矿井防治水工作负领导责任，实行全面领导，定期分析研究防治水工作中的问题，检查各项防治水工程进展情况，在人力、物力、资金等方面给予保证。

3、技术副矿长对矿井防治水工作负技术责任，直接领导矿井防治水工作，为防治水患提供技术保证；技术部门是矿井防治水业务保安部门，必须按照保安责任制度，按有关规定有计划地开展水文地质工作，为矿井防治水预防重大水患事故提供翔实可靠的基础成果资料，并提出预测预报，技术部门对预防重大水患事故负业务技术责任；总工程师要将防治水工作列入设计内容；各采掘区（队）长对本区的防治水安全措施的落实负第一责任，安全部门对防治水的安全技术措施的落实进行监督检查。

技术部门应根据本单位年、季、月采掘生产计划，制订本矿井防治水年度规划和中长期防治水规划。

并对已有的进行修改、补充、完善。

3、矿井水文地质工作是防治水工作的基础。

为此，必须有计划、有针对性地开展矿区（井）水文地质调查、勘探和观测工作，查明矿井的各种充水因素，分析研究地下水的规律，为矿井防治水工作提供技术依据，根据生产计划安排的需要，不断地提供水情资料和年、季、月水情水害预报，井巷接近危险地段或水情发生变化要根据有关的规定提供临时水害通知单。

各种水情资料、水患预报要翔实、具体，要有超前性，措施要有针对性，可操作性要强，经所在矿井技术副矿长审查批准后，发至设计、施工、安全科等单位和有关领导。

矿井水文地质主要图件内容及要求一、矿井充水性图矿井充水性图是综合记录井下实测水文地质资料的图纸，是分析矿井充水规律、开展水害预测及制定防治水措施的主要依据之一，也是矿井水害防治的必备图纸。

一般采用采掘工程平面图作底图进行编制，比例尺为1/2000-1/5000，主要内容有：1.各种类型的出（突）水点应当统一编号，并注明出水日期、涌水量、水位（水压）、水温及涌水特征。

2.古井、废弃井巷、采空区、老硐等的积水范围和积水量。

3.井下防水闸门、水闸墙、放水孔、防隔水煤（岩）柱、泵房、水仓、水泵台数及能力。

4.井下输水路线。

5.井下涌水量观测站（点）的位置。

6.其他。

矿井充水性图应当随采掘工程的进展定期补充填绘。

二、矿井涌水量与各种相关因素动态曲线图矿井涌水量与各种相关因素动态曲线是综合反映矿井充水变化规律，预测矿井涌水趋势的图件。

各矿应当根据具体情况，选择不同的相关因素绘制下列几种关系曲线图：1.矿井涌水量与降水量、地下水位关系曲线图。

2.矿井涌水量与单位走向开拓长度、单位采空面积关系曲线图。

3.矿井涌水量与地表水补给量或水位关系曲线图。

4.矿井涌水量随开采深度变化曲线图。

三、矿井综合水文地质图矿井综合水文地质图是反映矿井水文地质条件的图纸之一，也是进行矿井防治水工作的主要参考依据。

综合水文地质图一般在井田地形地质图的基础上编制，比例尺为1/2000-1/10000。

主要内容有：1.基岩含水层露头（包括岩溶）及冲积层底部含水层（流砂、砂砾、砂礓层等）的平面分布状况。

2.地表水体，水文观测站，井、泉分布位置及陷落柱范围。

3.水文地质钻孔及其抽水试验成果。

4.基岩等高线（适用于隐伏煤田）。

5.已开采井田井下主干巷道、矿井回采范围及井下突水点资料。

6.主要含水层等水位（压）线。

7.老窑、小煤矿位置及开采范围和涌水情况。

8.有条件时，划分水文地质单元，进行水文地质分区。

四、矿井综合水文地质柱状图矿井综合水文地质柱状图是反映含水层、隔水层及煤层之间的组合关系和含水层层数、厚度及富水性的图纸。

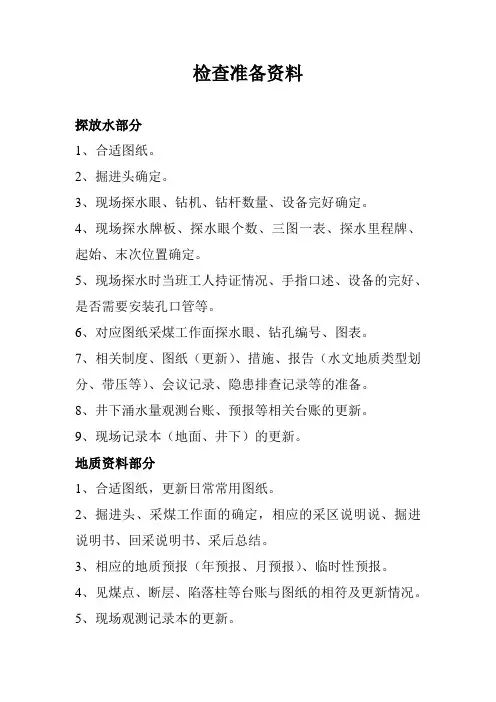

检查准备资料
探放水部分
1、合适图纸。

2、掘进头确定。

3、现场探水眼、钻机、钻杆数量、设备完好确定。

4、现场探水牌板、探水眼个数、三图一表、探水里程牌、起始、末次位置确定。

5、现场探水时当班工人持证情况、手指口述、设备的完好、是否需要安装孔口管等。

6、对应图纸采煤工作面探水眼、钻孔编号、图表。

7、相关制度、图纸（更新）、措施、报告（水文地质类型划分、带压等）、会议记录、隐患排查记录等的准备。

8、井下涌水量观测台账、预报等相关台账的更新。

9、现场记录本（地面、井下）的更新。

地质资料部分
1、合适图纸，更新日常常用图纸。

2、掘进头、采煤工作面的确定，相应的采区说明说、掘进说明书、回采说明书、采后总结。

3、相应的地质预报（年预报、月预报）、临时性预报。

4、见煤点、断层、陷落柱等台账与图纸的相符及更新情况。

5、现场观测记录本的更新。

测量及储量资料
1、图纸更新（储量、测量定期更新的图纸等）。

2、测量原始记录，计算成果等台账。

3、储量现场记录更新。

4、储量台账的更新。

5、使用设备、仪器台账。

煤矿井下涌水量计算的几种观测方法1、水桶法水桶法指的是，将涌出的水导入一定容积的量水桶（圆形或方形），用秒表测流满该量水桶所需的时间，然后按下式计算涌水量：Q= V/t式中Q——涌水量，m3/h（m3/min）V——量水桶的体积，m3t——水流满量水桶的时间，h（min）2、水位标定法水位标定法指的是利用水泵将水窝（或水仓）中的水位降低，然后停泵，测量回升到原来位置所需要的时间，然后按下式计算涌水量：Q=FH/t式中Q——涌水量，m3/h（m3/min）F——水窝（或水仓）的断面积，m2H——水位回升的高度，mt——水流满凉水桶的时间，h（min）3、水泵能力法水位能力法指的是维持水位不变时增加水泵的排水能力，按下式计算涌水量：Q=KNW+SH/t式中Q——涌水量，m3/h（m3/min）K——水泵的排水系数，％（当新水泵排清水时K=1，旧水泵排清水时K=0.8，排混水时K=0.9,旧水泵排混水时K=0.7，双台旧水泵排水时K=0.6）N——增加的水泵台数，台W——水泵的铭牌排水量，m3/h（m3/min）S——水仓（或水窝）水平截面积，m2H——水位上升的高度，mT——水位上升所需的时间，h（min）当H=0时，即水位不上升，则Q=KNW4、浮标法浮标法指的是利用木屑或纸屑作为浮标，测量水沟中水的流速，根据水沟断面计算涌水量。

按下式计算涌水量：Q=KVF式中Q——涌水量，m3/h（m3/min）F——断面面积，m2V=L/tt——从断面1到断面2的水流时间，h（min）L——从断面1到断面2的水距离，mK——断面系数，与水沟粗糙度、风流方向和大小有关：在一般情况下，水沟水深大于1.0吗，当水沟粗糙时，K=0.75—0.85；在水沟水沟平滑时，K=0.80—0.90。

此计算方法可用于巷道排水沟中水的测量；当涌水较大，淹没巷道水沟时，也可用来测量巷道流水中水量。

5、堰测法堰测法指的是在井下排水沟中设置测水堰板，使水流通过一定形状的堰口水流高度，然后计算涌水量。

矿井水文地质规程第一章总则矿井水文地质工作是保证煤矿煤矿安全生产建设的一项重要技术基础工作。

为做好矿井水文地质工作，掌握矿井水文地质规律，研究和解决太井生产建设中的水文地质问题，防治水害，保护和利用地下水资源，特制定本规程。

矿井水文地质工作的基本任务：一、开展矿区（井田）水文地质补充调查、补充勘探和水文地质观测工作。

二、为矿井建设、采掘、开拓延深、改扩建提供所需的水文地质资料或专门报告。

三、在采掘过程中进行水害分析、预测和防探水。

四、开展矿区（井田）专门防治水水中的水文地质工作。

五、为补充和改善矿区（井）生产、生活供水，进行调查、勘探，提供水源资料。

六、根据需要开展老矿区环境水文地质调查和研究。

七、加强矿井水文地质的科学研究，不断总结经验，引用国内、外先进技术，并不断加以发展、创新。

第二章矿井水文地质类型的及其工作要求为了有针对性地做好矿井水文地质工作，从矿区水文地质条件、井巷充水及其相互关系出发，根据受采掘破坏或影响的含水层性质、富水性，补给条件，单井年平均涌水量和最大涌水量、开采受水害影响程度和防治水工作难易程度等项，把矿井水文地质划分为简单、中等、复杂、极复发杂四个类型（见表1）。

极复杂型矿井，除必须按照水文地质特点和开采需要进行补充调查、勘探和专门试验，建立井上下水动态观测网，坚持长期观测，以及健全观测资料台帐和历时曲线等候外，还应做到：一、高原山地向斜正地形岩溶矿区，要注重岩溶调查、暗河探测和封闭汇水洼地的水均衡工作，研究分析探放、堵截暗河水的方案与措施。

二、灰岩露头范围广，河溪发育，山塘水库多的矿区，要注重地表水体、岩溶泉同井下出水点关系的调查分析，做好探放溶洞泥砂水工作，防止大突水的威胁。

三、经常直接或间接受煤层顶底部石灰岩溶洞—溶隙高压富含水层突出威胁煤矿矿井水文地质类型表（表1）注：单位涌水量以井田主要含水层中有代表性的为准。

的矿区（井），要开展区域水文地质综合调查，研究岩溶发育规律，并采用大口径抽水、井下大型放水试验及连通试验，勘查岩溶水集中强径流带或岩溶管道带的颁。

矿井涌水量观测方法主要有以下几种：1、容积法：水桶法指的是，将涌出的水导入一定容积的量水桶（圆形或方形），用秒表测流满该量水桶所需的时间，然后按下式计算涌水量：Q= V/t式中Q——涌水量，m3/h（m3/min）V——量水桶的体积，m3t——水流满量水桶的时间，h（min）2、水位标定法水位标定法指的是利用水泵将水窝（或水仓）中的水位降低，然后停泵，测量回升到原来位置所需要的时间，然后按下式计算涌水量：Q=FH/t 式中Q——涌水量，m3/h（m3/min）F——水窝（或水仓）的断面积，m2H——水位回升的高度，mt——水流满凉水桶的时间，h（min）3、水泵能力法水位能力法指的是维持水位不变时增加水泵的排水能力，按下式计算涌水量：Q=KNW+SH/t式中Q——涌水量，m3/h（m3/min）K——水泵的排水系数，％（当新水泵排清水时K=1，旧水泵排清水时K=0.8，排混水时K=0.9,旧水泵排混水时K=0.7，双台旧水泵排水时K=0.6）N——增加的水泵台数，台W——水泵的铭牌排水量，m3/h（m3/min）S——水仓（或水窝）水平截面积，m2H——水位上升的高度，mT——水位上升所需的时间，h（min）当H=0时，即水位不上升，则Q=KNW4、浮标法浮标法指的是利用木屑或纸屑作为浮标，测量水沟中水的流速，根据水沟断面计算涌水量。

按下式计算涌水量：Q=K(F1+F2)/t*L 式中Q——涌水量，m3/h（m3/min）F1——断面1的面积，m2F2——断面2的面积，m2t——从断面1到断面2的水流时间，h（min）L——从断面1到断面2的水流距离，mK——断面系数，与水沟粗糙度、风流方向和大小有关：在一般情况下，水沟水深大于1.0吗，当水沟粗糙时，K=0.75—0.85；在水沟水沟平滑时，K=0.80—0.90。

此计算方法可用于巷道排水沟中水的测量；当涌水较大，淹没巷道水沟时，也可用来测量巷道流水中水量。

涌水量观测管理制度一、总则为规范涌水量观测工作，保障水资源的合理利用和生态环境的保护，制定本管理制度。

二、适用范围本管理制度适用于所有涌水量观测单位及相关人员。

三、涌水量观测管理责任1. 设立专门的涌水量观测管理部门，负责该单位的涌水量观测工作；2. 指定专人负责涌水量观测工作，明确责任分工；3. 落实上级主管部门的要求，确保涌水量观测工作的顺利进行。

四、涌水量观测设备管理1. 涌水量观测单位应配备相应的涌水量观测设备，并定期检查设备的运行情况；2. 设备损坏或故障时，应及时维修或更换，确保观测数据的准确性和可靠性；3. 建立设备维护记录，定期对设备进行保养和维护。

五、涌水量观测数据管理1. 涌水量观测单位应建立健全的观测数据管理制度，确保数据的安全性和完整性；2. 观测数据应定期录入计算机系统进行存储和备份，防止数据丢失或泄露；3. 建立数据查询平台，实现数据的在线查询和共享。

六、涌水量观测质量控制1. 涌水量观测单位应定期对数据进行质量控制，及时发现和纠正数据异常；2. 制定健全的数据核对程序，确保观测数据的准确性和可靠性；3. 加强对涌水量观测人员的培训和考核，提高其观测技能和质量意识。

七、涌水量观测报告编制1. 涌水量观测单位应按照规定的时间和要求编制涌水量观测报告；2. 报告内容应包括涌水量观测数据、分析结果和建议意见等，提供给上级主管部门和相关单位；3. 报告应及时提交，并定期进行总结和评估，及时发现问题并提出改进措施。

八、涌水量观测工作检查1. 上级主管部门定期对涌水量观测工作进行检查和评估，发现问题及时处理；2. 对观测数据的真实性和准确性进行抽查和核实，确保数据的可信度；3. 对观测设备和人员的工作情况进行检查，发现问题立即整改。

九、涌水量观测工作总结1. 涌水量观测单位应定期对工作进行总结和评估，总结工作经验和不足，提出改进措施；2. 针对工作中存在的问题，制定整改计划，并及时落实；3. 定期进行涌水量观测工作的评估和考核，确保工作的持续改进和提高。
