输电线路防污闪大修工程施工组织设计(DOC 41页)

输电线路污闪原因分析及防污闪措施摘要：输电线路在电力系统中主要起到将各种电力设施连接在一起的作用，使之成为一个系统有序的整体，在输电线路中由于输送距离往往比较远，电压等级也较高，所以目前主要还是应用高压架空线作为输电载体。

关键词：输电线路；污闪原因；防污措施引言所谓的污闪，是指电气设备绝缘表面附着的污秽物在潮湿条件下，其可溶物质逐渐溶于水，在绝缘表面形成一层导电膜，使绝缘子的绝缘水平大大降低，在电力场作用下出现的强烈放电现象。

而污闪现象的出现，对输电线路的正常运作存在着巨大的危害，需要我们及时采取有效措施做好防范和解决，以避免污闪对输电线路的损害和维护电力系统的正常运行。

1输电线路污发生闪的危害输电线路在运行过程中，绝缘表面会受到一定程度污染，当污染物遇到潮湿条件时，其可溶物溶于水后，会在绝缘表面形成导电膜，导致绝缘子的绝缘水平降低，并发生弧光闪络，即为污闪。

近年来社会生产生活领域用电需求迅速增长，通过采用高压输电，不仅输送容量显著提高，而且可以减少输电损耗，实现成本节约。

但在输电过程中，输电线路需要跨越不同地区，并受到各种污染源的影响。

当发生污闪时，较轻微的影响是线路保护跳闸。

而当污闪发生在有裂纹的绝缘子串上时，其危害更为严重，短路电流会引起受潮裂纹中的气体急剧膨胀，进而发生炸裂，导致绝缘子断串，引发停电事故。

由此可见，污闪会直接影响供电的安全性和可靠性，一旦发生大面积停电，将会给国家带来严重的经济损失，采取有效的防污闪措施至关重要。

2输电线路发生污闪的原因污闪放电是经过不同的发展阶段而形成，首先是输电线路的绝缘表面受到污染，其次是污秽层受潮，进而发生局部放电，最终造成沿面闪络。

所以绝缘子表面积污、潮湿条件以及工作电压是引发污闪的三个主要因素。

线路运行过程中，绝缘子表面会受各种外部因素影响，使表面积累污秽物。

污秽物不断积累，发生污闪的风险随之增加。

当遇有潮湿环境时，绝缘子表面污层的相对湿度较大，遂导致部分污秽物溶于水中。

一、工程背景随着我国电力事业的快速发展，输电线路的运行环境日益复杂，污闪事故频发，严重影响了电网的安全稳定运行。

为提高输电线路的运行可靠性，降低污闪事故的发生，本工程针对输电线路进行防污闪施工。

二、工程目标1. 提高输电线路的运行可靠性，降低污闪事故的发生；2. 确保施工安全、环保、高效；3. 优化施工方案，降低施工成本。

三、施工方案1. 施工准备（1）人员准备：成立施工队伍，明确各岗位人员职责，组织技术培训，提高施工人员技能。

（2）材料准备：准备防污闪涂料、施工工具、安全防护用品等。

（3）设备准备：检查施工设备，确保其正常运行。

2. 施工步骤（1）现场勘察：对施工区域进行实地勘察，了解线路状况、污闪情况等。

（2）施工方案设计：根据勘察结果，制定合理的防污闪施工方案，包括涂料选择、施工工艺、施工顺序等。

（3）施工前准备：对施工区域进行清理，确保施工环境整洁。

（4）施工①涂料施工：采用喷涂、刷涂等方法，均匀涂抹防污闪涂料。

涂料厚度应满足设计要求。

②绝缘子更换：对污闪严重的绝缘子进行更换，确保绝缘子性能。

③施工质量检查：对施工过程进行质量控制，确保施工质量达到设计要求。

（5）施工结束：清理施工现场，做好环保工作。

3. 施工注意事项（1）施工过程中，严格执行操作规程，确保施工安全。

（2）施工人员应佩戴安全防护用品，防止意外伤害。

（3）施工过程中，注意环境保护，避免对周边环境造成污染。

（4）施工完成后，对施工区域进行巡查，发现问题及时处理。

四、施工进度安排1. 施工前期准备：2天2. 现场勘察：1天3. 施工方案设计：1天4. 施工：10天5. 施工质量检查：2天6. 施工结束：1天总计：17天五、施工成本预算1. 人工费：10万元2. 材料费：15万元3. 设备租赁费：5万元4. 其他费用：3万元总计：33万元六、总结本工程通过合理的施工方案、严谨的施工工艺、严格的施工质量控制，确保输电线路防污闪施工的顺利进行，提高输电线路的运行可靠性，降低污闪事故的发生。

输电线路防污闪大修工程施工组织设计(DOC 41页)国网福建平潭公司35kV输电线路防污闪大修工程施工组织设计批准：审核：校对：编写：亿创电力建设集团有限公司二○一五年十二月1 施工设计1.1 工程概况及特点1.1.1 工程概况1.1.1.1工程简述工程名称：国网福建平潭公司35kV输电线路防污闪大修工程项目实施地点：平潭县境内项目业主：国网福建平潭公司工程概况：该工程位于平潭县境内，起始135KV北厝变电站，终于35kv流水变电站和35kv平原变电站，35kv厝流线总长10.18公里，共43基杆；35kv厝平线总长14.12公里，共58基杆，#1-#21为同杆铁塔，其余为单基水泥杆。

两条线路均采用瓷瓶串绝缘子，受海岛海洋性气候及平潭开发影响，瓷瓶串绝缘子受污后污闪严重并造成线路失地跳闸，为此计划将两条线路的瓷瓶串绝缘子更换成复合绝缘子。

1.1.1.2工程施工承包范围本工程计划更换交流棒形悬式复合绝缘子,FXBW-35/70-2，300只，更换防风偏复合绝缘子,FSP-35/0.4-3，260只；工程施工配套的设施配置等。

1.1.1.3地质及地貌状况交通情况本工程交通运输通道不是很通畅，工程施工线路路径较为复杂，施工难度较高，需与外单位业主在工程走廊等方面进行协调，不可预见因素较多。

1.1.2 工程特点1.1.2.1工程特点1、本项目为35KV线路防污闪大修工程，施工工期暂定45天，工程量不大。

35KV线路路径长多为丘陵山地，走向路径较为复杂，杆塔分布分散，人力搬运较多；本工程涉及35KV线路停电。

因此，要求施工现场人员组织和施工进度安排合理化，责任化，落实施工的各个环节；各职能部门、施工班组各负其责，抓好质量安全每一个细节，尽可能减少停电时间和次数。

2、本工程涉及电网35KV高压系统。

应尽早与电力部门联系，确定可以停电的时间、天数；应该按照规定，认真及时办好工作票及电业局的相关停电手续；做好报请电业局进行工程的质量验收、竣工验收等工作。

供电线路运维防治线路污闪方案一.防治输电线路污闪工作目标（一）最大限度地降低输电线路污闪跳闸率，线路污闪跳闸率指标为: 500（330）kV线路≤0.05次/百公里•年；110线路＜0.1次/百公里•年。

注：35kV线路暂不考核污闪跳闸率。

二.线路运行维护项目组应建立相应的防污组织，负责研究、解决防污工作中出现的问题。

三,做好污区调查和绝缘子等值附盐密度测试工作，绘制合理的可指导线路外绝缘配置设计（包括调爬）的污区分布图，并逐步过渡到用“3~5年等值附盐密度”绘制污区分布图。

污区分布图应根据线路绝缘子等值附盐密度、周围环境、污源变化和运行经验，定期或不定期地进行修正。

盐密度测试应尽量消除操作中产生的误差并对测量误差进行合理修正。

在做好上述工作的同时，应抓紧建立基于GIS技术（地理信息系统）的电子污区图系统，缩短污区图刷新周期，逐步实现两年更新一次或进行动态调整。

四.在进行线路绝缘配置或调整时，以最新污区分布图为准，0、I级污秽地区应提高一级配置绝缘；∏〜IV级污秽地区应按其上限配置绝缘。

对局部污秽严重的地区（如化工厂、水泥厂、煤窑附近）的线路，绝缘配置应适当加大预留的裕度。

五.绝缘子清扫应根据等值附盐密度的变化、季节特点、环境影响、运行经验、线路绝缘配置等情况，抓住重点合理安排；也可通过开展状态检测（参见第七十八条），根据检测的结果指导绝缘子清扫工作，并应确保清扫的质量。

六.瓷绝缘子检测周期、方法、要求及整串绝缘子的更换，按《劣化盘形悬式绝缘子检测规程》的规定办理。

对投运2年内年均劣化率大于0.04%,2年后监测周期内年均劣化率大于0.02%,或年劣化率大于0.1%,或机电（械）性能明显下降的绝缘子，应分析原因并采取相应的措施。

七.在三级及以上污秽区的线路，宜采用硅橡胶复合绝缘子。

对运行中的硅橡胶复合绝缘子应定期进行抽检试验。

八.在重度污染地区，应对线路的附盐密度、灰密度的变化进行监视,适时进行清扫或绝缘调整，确保线路安全运行。

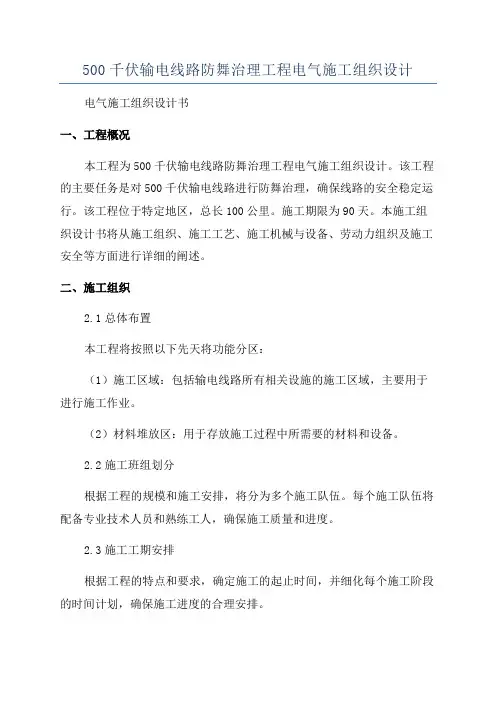

500千伏输电线路防舞治理工程电气施工组织设计电气施工组织设计书一、工程概况本工程为500千伏输电线路防舞治理工程电气施工组织设计。

该工程的主要任务是对500千伏输电线路进行防舞治理，确保线路的安全稳定运行。

该工程位于特定地区，总长100公里。

施工期限为90天。

本施工组织设计书将从施工组织、施工工艺、施工机械与设备、劳动力组织及施工安全等方面进行详细的阐述。

二、施工组织2.1总体布置本工程将按照以下先天将功能分区：（1）施工区域：包括输电线路所有相关设施的施工区域，主要用于进行施工作业。

（2）材料堆放区：用于存放施工过程中所需要的材料和设备。

2.2施工班组划分根据工程的规模和施工安排，将分为多个施工队伍。

每个施工队伍将配备专业技术人员和熟练工人，确保施工质量和进度。

2.3施工工期安排根据工程的特点和要求，确定施工的起止时间，并细化每个施工阶段的时间计划，确保施工进度的合理安排。

三、施工工艺该工程的主要施工工艺包括以下几个方面：3.1运输与卸载将施工过程中所需的材料和设备从供应商处运输到施工现场，并进行卸载。

3.2线路检查与清理对输电线路进行检查和清理，包括特定区域的障碍物清除、线夹和绝缘子检查等。

3.3施工固定对输电线路进行固定，确保线路的牢固和稳定。

3.4导、吊线工艺使用导线吊装设备将导线安装到支架上，并进行必要的调整和修正。

3.5验收与试运行对已完成的工程进行验收，确保质量和安全运行。

四、施工机械与设备本工程所需的施工机械与设备包括以下几个方面：4.1起重机械主要用于导线的吊装和固定。

4.2施工车辆主要用于将材料和设备运输到施工现场。

4.3施工设备主要用于工程中的拆除、清理、固定和调整等环节。

五、劳动力组织本工程所需的劳动力组织包括以下几个方面：5.1专业人员包括工程师、技术员和质量工程师等专门负责工程的技术指导和质量控制。

5.2熟练工人负责具体的施工作业，包括线路检查、清理、固定、导线的装配和调整等。

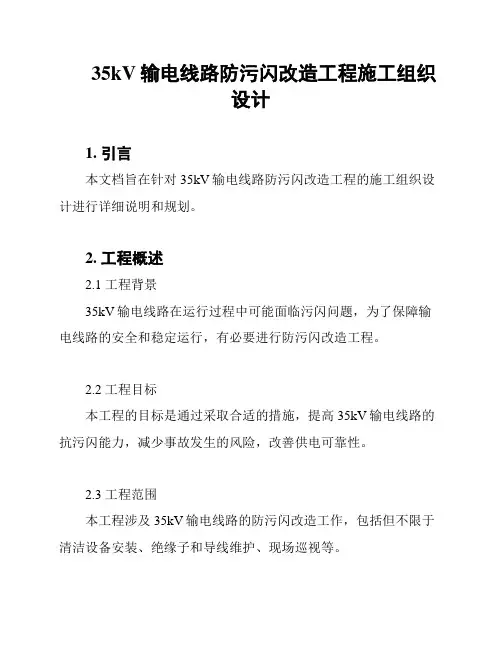

35kV输电线路防污闪改造工程施工组织设计1. 引言本文档旨在针对35kV输电线路防污闪改造工程的施工组织设计进行详细说明和规划。

2. 工程概述2.1 工程背景35kV输电线路在运行过程中可能面临污闪问题，为了保障输电线路的安全和稳定运行，有必要进行防污闪改造工程。

2.2 工程目标本工程的目标是通过采取合适的措施，提高35kV输电线路的抗污闪能力，减少事故发生的风险，改善供电可靠性。

2.3 工程范围本工程涉及35kV输电线路的防污闪改造工作，包括但不限于清洁设备安装、绝缘子和导线维护、现场巡视等。

3. 施工组织方案3.1 施工组织原则本工程的施工组织应遵循以下原则：- 安全第一：施工过程中要确保人员和设备的安全，并遵守相关的安全规范和操作要求。

- 高效管理：合理规划施工进度，优化资源配置，提高施工效率。

- 质量控制：对施工过程中的关键工序和质量要求进行严格把控，确保工程质量符合标准。

- 环保可持续：施工过程中要注意环境保护，合理处理产生的废弃物。

3.2 施工组织具体安排根据工程范围和施工要求，本工程的施工组织具体安排如下：- 制定详细的工序计划和施工时间表，确保施工进度得到合理控制。

- 确定施工现场的布置和安全措施，包括设备摆放、防护措施等。

- 安排专业的施工人员进行设备安装、维护和巡视工作。

- 建立健全的质量管理体系，进行质量检查和验收工作。

- 配合相关部门进行环境保护工作，妥善处理废弃物并遵守环保要求。

4. 施工风险控制4.1 风险识别和评估针对本工程施工过程可能存在的风险，进行全面的风险识别和评估，包括但不限于人员伤害、设备故障等。

4.2 风险控制措施根据风险评估结果，采取相应的控制措施，包括但不限于：- 严格执行安全操作规程，提高人员的安全意识和技能。

- 定期检查设备的运行状态，及时进行维护和修复。

- 加强现场巡视和监控，发现问题及时处理。

5. 施工进度安排根据工程的紧急程度和可行性，合理安排施工进度，确保工期的合理控制。

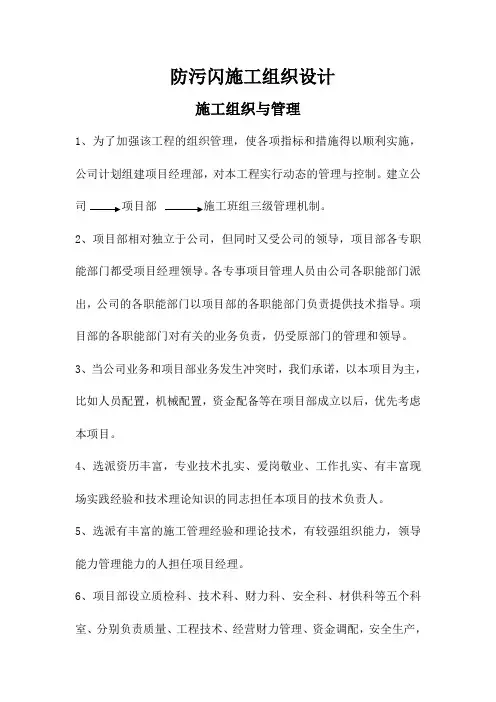

防污闪施工组织设计施工组织与管理1、为了加强该工程的组织管理，使各项指标和措施得以顺利实施，公司计划组建项目经理部，对本工程实行动态的管理与控制。

建立公司项目部施工班组三级管理机制。

2、项目部相对独立于公司，但同时又受公司的领导，项目部各专职能部门都受项目经理领导。

各专事项目管理人员由公司各职能部门派出，公司的各职能部门以项目部的各职能部门负责提供技术指导。

项目部的各职能部门对有关的业务负责，仍受原部门的管理和领导。

3、当公司业务和项目部业务发生冲突时，我们承诺，以本项目为主，比如人员配置，机械配置，资金配备等在项目部成立以后，优先考虑本项目。

4、选派资历丰富，专业技术扎实、爱岗敬业、工作扎实、有丰富现场实践经验和技术理论知识的同志担任本项目的技术负责人。

5、选派有丰富的施工管理经验和理论技术，有较强组织能力，领导能力管理能力的人担任项目经理。

6、项目部设立质检科、技术科、财力科、安全科、材供科等五个科室、分别负责质量、工程技术、经营财力管理、资金调配，安全生产，材料供应等方面的工作。

7、施工现场设立专职质检员，安全监护员，专职材料员，兼职安全员、技术员、施工员各一名，对施工现场的质量、安全、材供技术等方面工作及可能出现的问题及时而全面的作出处理。

8、项目经理、技术负责人、安全负责人、施工队长、班组长各司其职，各负其责。

工程三级管理网络图项目经理部组织机构图项目部人员各岗位责任制一、项目经理岗位责任制：1.对工程项目的施工管理全面负责，对本项目质量、安全、工期全面负责。

2.审批项目施工方案和作业指导书，明确各岗位人员的质量职责，认真贯彻公司质量体系文件。

3.接受公司内部质量审核，不断提高质量管理水平，确保本项目质量目标（优良）实现。

4.组织职工结合施工现场进行安全思想教育，并认真学习“安规”有关条文内容，组织执行安全措施，并认真贯彻执行。

5.签订安全协议书及一切文件，填写安全教育记录及安全台帐。

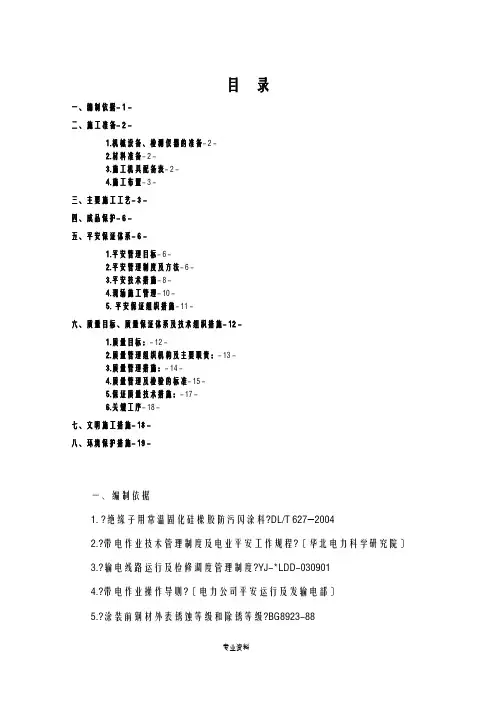

目录一、编制依据- 1 -二、施工准备- 2 -1.机械设备、检测仪器的准备-2-2.材料准备-2-3.施工机具配备表-2-4.施工布置-3-三、主要施工工艺- 3 -四、成品保护- 6 -五、平安保证体系- 6 -1.平安管理目标-6-2.平安管理制度及方法-6-3.平安技术措施-8-4.现场施工管理-10-5.平安保证组织措施-11-六、质量目标、质量保证体系及技术组织措施- 12 -1.质量目标：-12-2.质量管理组织机构及主要职责：-13-3.质量管理措施：-14-4.质量管理及检验的标准-15-5.保证质量技术措施：-17-6.关键工序-18-七、文明施工措施- 18 -八、环境保护措施- 19 -一、编制依据1. ?绝缘子用常温固化硅橡胶防污闪涂料?DL/T 627—20042.?带电作业技术管理制度及电业平安工作规程?〔华北电力科学研究院〕3.?输电线路运行及检修调度管理制度?YJ-*LDD-0309014.?带电作业操作导则?〔电力公司平安运行及发输电部〕5.?涂装前钢材外表锈蚀等级和除锈等级?BG8923-886.?漆膜附着力测定法?GB/1720-887.?涂装作业平安规程、涂漆前处理工艺平安?。

GB76928.?钢构造构工程施工质量验收规?。

GB50205－20019. ?110KV—500KV架空电力线路及变电站施工及验收规?。

GBJ233-90二、施工准备1.机械设备、检测仪器的准备1.1 防污闪涂料工程在开工前，所有机械设备、施工用具〔台秤、温度计、搅拌器等〕及检测仪器运抵施工现场，并对机械设备进展调试运行，检查检测仪器是否完好，如有问题及时整改解决。

2.材料准备2.1厂家提供的原料必须进展试刷、检查验收，须有“出厂合格证〞，对不合格的材料不得使用。

2.2备有防雨蓬布、防火器材，制定有效的防火、防雨措施。

2.3 防污闪涂料工程施工所用的钢丝刷、砂布等施工用具和平安带等劳保用品，要按照施工进度所需数量在贵方要求期限备齐，运抵施工现场。

500千伏线路防舞治理项目工程施工组织设计一、工程概况及特点输电线路大面积长时间舞动，会引起线路导（地）线覆冰舞动、风偏（含不同期摇摆）、脱冰跳跃、弧垂增大（如地线覆冰时）等，导致相间、相对地距离改变，将造成线路会多次故障跳闸，以及部分杆塔主材弯曲、金具疲劳断裂、绝缘子掉串、耐张引流线断裂、间隔棒断裂、防振锤滑移、螺栓松动、塔材掉落，甚至倒塔等严重损坏。

伴随着电网建设的发展，导线呈现出截面大、分裂数多、架线高等利于舞动的特点，同时，近年来大量投运的、具有高输送容量、节省线路走廊等优势的紧凑型线路由于其自身结构特点（相间距小、分裂数多等），也成为导致线路舞动出现倒塔、断线事故的频发，影响系统安全运行。

工程概况及特点二、现场施工组织1、施工管理组织机构关系本工程实行项目制管理，工程成立项目部，实行项目负责制，项目经理在施工现场对本工程项目的实施过程进行组织、管理和协调。

项目部下设办公室、经营部、工程部、物资设备部、工程协调部五个部门，在项目经理的直接领导下开展工作。

2、项目管理组织机构图（现场管理组织机构图见下页）3.1 项目经理⑴ 受公司总经理委托，代表公司处理与本工程有关的外部关系，决策本工程的重大事项，对工程全面负责。

⑵ 认真贯彻、执行国家和上级有关方针、政策、法规和承包合同的要求。

接受项目法人和监理工程师有关工程的各项指令，确保项目法人要求的安全、质量和进度目标全面实现。

⑶ 按照质量标准和公司的有关质量管理体系要求，建立本工程的质量管理体系，明确各部门的质量管理职责。

审批项目部的各种管理制度。

⑷本工程第一安全责任人，对现场安全健康和环境管理工作的执行负全面责任，贯彻上级有关安全的法规、条例，组织制定和执行保障施工安全的措施。

⑸按照“OSHMS ：1999《职业安全健康管理体系》”、“ISO/14001：经 营 部 主任: 定员1人办 公 室 主任:定员1人工程协调部 主任: 定员1人项目经理：***项目总工：*** 工 程 部 主任: 定员3人物资设备部 主任: 定员2人四队队长材料站长汽车队队长五队队长 六队队长 七队队长1996《环境管理体系》”标准和相关程序文件要求，建立本工程的“安全健康和环境管理体系”，明确各部门职责，审批项目工程的各项管理制度。
