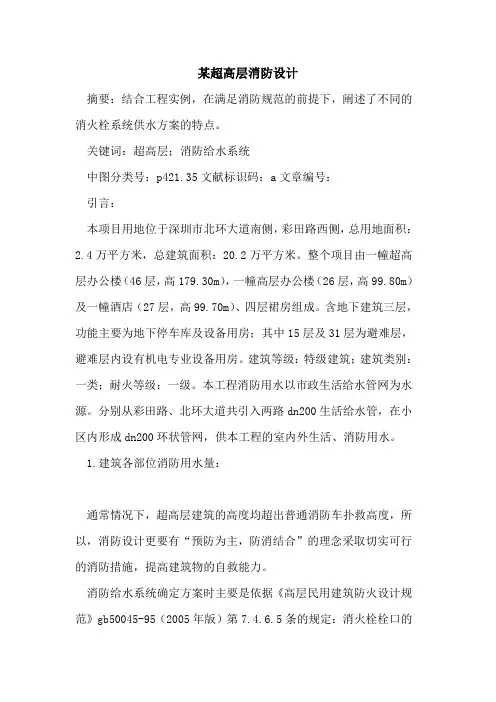

超高层建筑消防设计

某超高层消防设计摘要：结合工程实例，在满足消防规范的前提下，阐述了不同的消火栓系统供水方案的特点。

关键词：超高层；消防给水系统中图分类号：p421.35文献标识码：a文章编号：引言：本项目用地位于深圳市北环大道南侧，彩田路西侧，总用地面积：2.4万平方米，总建筑面积：20.2万平方米。

整个项目由一幢超高层办公楼（46层，高179.30m），一幢高层办公楼（26层，高99.80m）及一幢酒店（27层，高99.70m）、四层裙房组成。

含地下建筑三层，功能主要为地下停车库及设备用房；其中15层及31层为避难层，避难层内设有机电专业设备用房。

建筑等级：特级建筑；建筑类别：一类；耐火等级：一级。

本工程消防用水以市政生活给水管网为水源。

分别从彩田路、北环大道共引入两路dn200生活给水管，在小区内形成dn200环状管网，供本工程的室内外生活、消防用水。

1.建筑各部位消防用水量：通常情况下，超高层建筑的高度均超出普通消防车扑救高度，所以，消防设计更要有“预防为主，防消结合”的理念采取切实可行的消防措施，提高建筑物的自救能力。

消防给水系统确定方案时主要是依据《高层民用建筑防火设计规范》gb50045-95（2005年版）第7.4.6.5条的规定：消火栓栓口的静水压力大于1.00mpa时，应采取分区给水系统。

消火栓栓口的出水压力大于0.50mpa时，应采取减压措施。

2.本工程室内消火栓给水系统采用区域集中临时高压制，消防泵房位于地下三层。

消防水池容积不小于770m3（含空调补水200m3）。

消防系统竖向分为3个大区。

其中-3～4层为1区；5～25层为2区（高层办公楼为5~26层，酒店为5~27层，）；26～35层为3区；36～46层为4区；各分区保证静水压力不超过1.0mpa，各区栓口出水压力超过0.50mpa的楼层，采用减压稳压消火栓，每个分区室外均设置不少于3套地上多用式消防水泵接合器，并设置明显标志。

超高层的地下三层消防水泵房设置二台低区消火栓水泵（双出口泵，一用一备），供应1区和2区消火栓用水。

超高层建筑给排水及消防设计要点分析摘要：超高层建筑对给排水及消防系统要求极高，其设计难度较大。

为增强设计方案的科学性与合理性，保障超高层建筑给排水正常与消防安全，本文结合某超高层建筑项目，重点就给排水系统中的给水方式、消防系统中的消火栓、自动喷水灭火系统的设计要点进行了分析。

关键词：超高层；给排水；转输水箱，消防设计一、工程概况本项目总建筑面积约24万m2。

含地下三层地下室，功能为汽车库，其中地下2、3F部分区域为人防。

地下室总建筑面积约6万m2，机动车停车数960辆，非机动车停车数1200辆，建筑埋深12.35m。

1#楼主楼为办公，裙房为商业、餐饮，总建筑面积约9.7万m2，总层数42F，总高度211.66m。

其中12F、21F、30F、39F为避难层。

此外，2#塔楼主楼为办公，裙房为商业，总建筑面积7.5万m2，3#、4#、5#楼为商业、餐饮，总建筑面积1.06万m2。

以本项目最高楼1#楼为例分析相关设计要点。

二、超高层建筑给排水系统设计要点1.生活给水系统⑴本项目生活用水采用分区供水，B3~3F由市政给水直供，最不利用水点压力不低于0.10MPa，各用水点水压大于0.20MPa时设置支管减压阀。

（注：当市政压力不稳定或停水时，无法保证1~3F生活用水，由上部第一个避难层内生活水箱供给）。

分区如下：1区（1F~9F）由12F避难层生活水箱D重力供给；2区（10F~18F）由21F避难层生活水箱C重力供给；3区（19F~27F）由30F避难层生活水箱B重力供给；4区（28F~36F）由39F避难层生活水箱A重力供给；5区（37F~RF）由39F避难层生活水箱A+变频设备加压供给。

⑵生活水箱D和生活水箱C补水由设置在B1层的生活泵房1内的生活水箱1和两组转输泵提供（一组供12F避难层生活水箱D、一组供21F避难层生活水箱C）。

生活水箱B和生活水箱A补水由设置在21F避难层的生活水箱C和两组转输泵提供（一组供30F避难层生活水箱B、一组供39F避难层生活水箱A）。

超高层消防工程要求标准
超高层消防工程的要求标准如下：
1. 建筑设计要求：
- 建筑高度：超过高层建筑的标准，一般指高度超过150米。

- 建筑结构：采用钢结构或混凝土构造以提供足够的结构强度和耐火性能。

- 防火分区：将建筑划分为一定的防火分区，限制火势扩散。

2. 火灾报警系统：
- 安装火灾报警系统，在关键区域设置烟雾探测器、温度探测器、火焰探测器等设备，及时发现火灾。

3. 自动灭火系统：
- 安装自动喷水灭火系统，包括室内消火栓、喷淋系统等，提供及时有效的灭火方式。

- 在每个防火分区设置供水、加压设备，确保消防水源充足。

4. 疏散设施：
- 设置足够数量的疏散通道和疏散楼梯，保证人员可以迅速疏散。

- 安装应急照明和导向标志，确保疏散通路的可见性。

5. 应急电源设备：
- 超高层建筑需要备有应急发电设备，以确保消防设备和疏散通道在火灾时的正常运行。

6. 防烟排烟系统：
- 安装防烟排烟设备，以减少烟雾对疏散的影响，同时能为灭火提供清晰的视野。

7. 消防通道和消防电梯：
- 高层建筑需设置独立的消防通道，以保障灭火人员和疏散人员的安全。

- 安装特殊消防电梯，保证在火灾情况下的运行和疏散。

8. 定期检测和维护：
- 对消防设备进行定期检查和维护，确保其正常运行。

- 进行定期的防火演练和培训，提高建筑内人员的灭火和疏散能力。

超高层消防工程的要求标准可能会因地区和国家的不同而有所差异，以上仅是一般的要求。

超高层建筑消防给水系统设计要点摘要：本文主要探讨列举了超高层建筑中消防系统的设计，主要包括消防中的消火栓给水系统、自动水灭火系统、气体灭火系统。

其中重点探讨关于超高层消火栓及自动喷淋系统的分区、以及供水方式。

关键词：超高层建筑消火栓系统自动喷水灭火系统分区供水气体灭火1 前言随着我国经济水平以及城镇化水平的提高，经济发达城市的超高层建筑的建设也逐渐增多。

由于消防车的供水高度有限，对于这些超高层建筑，消防车扑救火灾已经无能为力；另一方面消防队员登临起火地点的时间比较长。

为此超高层建筑火灾扑救应完全立足于自救，自救主要依靠室内消防给水系统，特别是自动喷水灭火系统。

因此可靠的消防给水系统就显得尤为重要。

2 以广东某超高层项目为例简述消防系统的设计2.1项目概况该项目为1栋230m的超高层公建，地上51层、地下4层，共设4个避难层分别为12层、23层、34层及43层。

电房设置于23层、43层及地下车库内，屋面设置有配电间。

建筑内设有3层通高、高度15m的宴会大厅、办公区域、酒店区域。

2.2消防系统的设计根据《建筑设计防火规范》的相关条文规定，该建筑设置以下消防系统：消火栓给水系统、自动喷水灭火系统、大空间智能水泡系统、气体灭火系统、建筑灭火器系统。

2.2．1 消防给水系统本建筑采用下部楼层常高压、上部楼层临时高压的消防给水系统。

分别于负一层、二十三层避难层设置转输水池，在屋顶设备房上方设置高位消防水池，采用转输水池串联加压。

具体消防供水方案设计如下：消防转输用水和室外消火栓用水合用消防水池设置于地下车库负一层，消防水池有效容积V1=室外消火栓用水量+转输水量=40×3600×3÷1000+100=532m3。

消防水池按照规范要求分为两格，消防转输泵、室外消火栓泵合用泵房设置于负二层以减少消防水池无效水深。

负二层转输泵将水加压提升至二十三层中间转输水池，中间转输水池分两格，总有效容积60m3；再通过中间转输泵加压提升至屋顶消防水池，有效容积V2=室内消火栓用水量+自动喷淋用水量=40×3600×3÷1000 + 45×3600×1÷1000 =594 m3。

高层建筑消防设计中存在的问题及解决对策摘要：近年来，由于我国社会经济的快速发展，城镇人口迅速增加，导致了土地资源的紧缺。

建设高层、超高层建筑已经成为缓解城市土地资源紧缺的主要途径，同时也是衡量一个城市发展速度的指标。

于是，高楼林立，高层建筑为人们提供了新的工作、居住条件，同时也为人们提出了一种新的问题：如何防止高层建筑的火灾，以及如何有效地扑救火灾。

关键词：高层建筑;消防设计;问题;解决方案引言：随着现代社会的不断发展，人们的居住密度也在不断提高，而且建筑的规模也在不断扩大，因此，一旦发生火灾，将会带来无法弥补的损失。

因此，必须对高层建筑的火灾隐患进行深入的研究，以确保其正常运行，确保其安全运行。

一、高层建筑消防设计的意义1、有利于确保高层建筑安全随着社会和经济的快速发展，城市建筑的设计受到了许多因素的影响，其中生态环境、空间结构、未来发展等都是影响其发展的重要因素。

在完成安全规划和防火设计后，设计者必须重新制定防火安全设计方案，以保证高层建筑在城市规划中的积极作用，保证施工作业中的建筑安全。

同时，设计单位在设计和规划高层建筑时，要留出多条消防通道和安全通道，并对总体消防设计规范、防火分区划分、安全疏散通道、应急装置安装等进行了严格的设计，以保证当有火灾的时候，高层建筑的人们能够在火灾中“自救”。

2、有利于确保居民人身财产安全建筑物火灾是危害社会公共财产安全和人身安全的重大隐患，其危险性大、蔓延快、扑救难度大、安全隐患多，对人民的生命和财产安全威胁巨大。

所以，在高层建筑的设计中，一般都会考虑到各种防火安全措施，如防火通道、防火门等，以避免或降低火灾的发生。

在高层建筑的设计中，还应包含消防栓、增压稳压设施、自动喷水系统、屋顶消防水箱等方面的设计内容，以应对各种可能的火灾发生，从而有效地消除高层建筑的火灾安全隐患[1]。

二、高层建筑消防设计中存在的问题1、消防设计不规范有的消防设计者对防火设计的要求不够全面，在进行消防设计时不能根据不同的特点灵活使用；有的消防设计师不认识到自己的工作职责，在设计中不够严谨，很容易造成火灾事故的发生。

超高层建筑防火规范
依据《建筑设计防火规范》（GB50016-2014），建筑高度大于100m的民用建筑为超高层建筑。

1.建筑高度大于100m的民用建筑，其楼板的耐火极限不应低于
2.00h。

2.建筑高度大于100m的民用建筑与相邻建筑的防火间距。

当符合本规范第
3.4.5条、第3.5.3条、第4.2.1条和第5.2.2条允许减小的条件时，仍不应减小。

3.建筑高度大于100m的公共建筑，应设置避难层(间)。

4.建筑高度大于100m的住宅建筑应设置避难层，避难层的设置应符合本规范第
5.5.23条有关避难层的要求。

5.建筑高度大于100m且标准层建筑面积大于2000m2的公共建筑，宜在屋顶设置直升机停机坪或供直升机救助的设施。

6.人员密集的公共建筑、建筑高度大于100m的建筑和建筑面积大于200m2的商业服务网点内应设置消防软管卷盘或轻便消防水龙。

高层住宅建筑的户内宜配置轻便消防水龙。

7.建筑内消防应急照明和灯光疏散指示标志的备用电源的连续供电时间应符合下列规定：
8. 建筑高度大于100m的民用建筑，不应小于1.5h；
9.超高层建筑外保温、外墙装饰均为A级材料。

超高层建筑消防设计规范(精选5篇)【关键词】超高层建筑；供配电；防雷及保护接地；弱电系统设计1、应注意的问题1.1负荷等级及供电电源1.210KV供电系统设计超高层建筑供电变电所10KV结线，宜采用单母线分段形式，当有多台变压器组供电时可以分多段，一般为两台变压器为一组。

10KV外部接线宜考虑环网供电结线形式，可以完善10KV系统的环网结线，提高10kV 配电网的安全可靠性。

如选用SM6环网配电柜，既能改进用户变电所的高压开关柜的整体质量，提高用户变电所的安全可靠性，又能适当降低电气设备的投资及变配电所的土建面积，同时也为推广用户变电所无人值班创造条件。

10kV用户变电所主结线方案采用中置式开关柜，电源进线柜可以设置保护，变压器出线开关采用断路器柜。

选用断路器柜时主要是针对单台变压器容量大于或等于1000kVA时采用、断路器作为变压器的主保护。

10KV结线系统采用微机保护系统，微机保护系统主机装于值班室内。

1.3供电配电所设置一般超高层建筑主要用电负荷如中央空调机房、水泵房等均设存地下层，其他较大的用电负荷主要没置存一层及以上的裙楼，而且地L建筑高度不超过200m，由变配电所引至屋顶用电设备的供电距离也还存比较经济合理的范围内，为使变压器尽尽量靠近负荷中心，因此一般在设计中将变配电所设在地下一层，而将柴油发电机房设在变配电所附近。

对于超过200m的超高层建筑，一般在建筑的上部避难层及屋顶也设置了较多的用电设备，当由单个变配电所直接供电不是很经济时，可号虑在上部的避难层再设置一个变配电所，以减少该部位用电设备的供电半径，但设置该变电所应考虑变压器的垂直运输通道以及设备对楼板荷重的影响，单台变压器的容量不宜超过800kVA。

各区域配电中心变压器的设置，可根据所供电的服务范同负荷容量来确定。

超高层建筑中设备层负荷相对集中，在条件允许的情况下，也可以考虑设置箱式变电站供电。

在超高层建筑群中还应考虑1OkV中心开闭所，要确保每个lOkV区域配电中心有10kV双回路供电电源。

浅谈超高层建筑设计中消防设计要点——以银川绿地中心为例图1 银川.绿地中心总体鸟瞰图摘要：通过银川绿地中心超高层项目建筑消防设计实践和研究，从建筑大空间的防火分区与分隔、避难层设置及人员疏散措施、燃气管道和厨房的设置；以及消防安全加强措施等方面对超高层综合性建筑消防设计常见问题进行解析，提出消防设计难点及解决思路，为其他项目提供设计借鉴。

关键词：超高层建筑；防火分区；防火分隔；建筑消防设计；避难层设置1项目概况银川绿地中心是由绿地集团宁夏置业有限公司在银川开发建设的集五星级酒店、行政公馆、超甲级写字楼、精品商业的综合性超高层建筑。

项目基地位于银川阅海湾中央商务区内，南邻西湖，西接规划中的中阿论坛片区，环境优美，交通便利，是银川未来的金融中心、商贸中心和现代化城市服务业中心。

项目总用地面积约2.9万㎡，用地性质为商业办公，容积率9.14，地上总建筑面积26.8万㎡。

项目建成后将成为西北地区最高的双塔楼，也将是银川的标志性建筑，具有重要的战略意义。

银川绿地中心主体建筑由301m高的南北双塔及不超过24m的南北裙房组成。

项目将分两期建设：一期为301m高的北塔及低于24m的北裙房，北塔包括70,000㎡的甲级办公空间， 35,000㎡、含189间客房及高档餐厅与会所的五星级酒店，北裙房为地上三层建筑，含8,500㎡酒店会议用房；二期为301米高的南塔及低于24m的南裙房，南塔包括90,000㎡的甲级办公空间和4,500㎡的会所，南裙房则为由7,900㎡的精品商业构成的地上三层建筑。

（见图1）该项目由美国约翰波特曼建筑设计事务所与中国建筑设计研究院联合设计，栢城公司（PB），美国H+P建筑结构事务所联合顾问。

2总平面设计项目基地四边均面向城市道路，北向为90m宽的中阿之轴，西向、南向分别为12m宽的经五路、经七路，场地南向由35m宽的城市绿化带与40m宽的大连路相隔。

两期建筑南北向总长均为77m，东西向总长均为103m。

高层及超高层建筑总平面布局及平面布置消防设计要求1.消防车道外侧的转弯半径不应小于15m。

2.扑救作业场地的设置应符合下列要求：（1）应设置在高层建筑扑救面一侧，场地应平整无障碍物；（2）应能够承重载重型消防车辆通行和扑救作业；（3）建筑高度50m一下的扑救作业场地尺寸不应小于15*8m，建筑高度50m以上的扑救作业场地尺寸不应小于15*15m，并应保证消防车从消防车道顺畅进入消防扑救场地；（4）场地的设置间隔距离不应超过30m；（5）扑救场地距离建筑物外外檐的最小距离不宜小于5m，且不应大于10m；（6）住宅小区消防车道宜结合人行通道设置，并采取防止民用车辆进入消防车道的措施。

3.消防控制室宜设置在首层，并应设置直通室外的安全出口；当地下层数为2层及2层以上时，可设置在负1层，并应符合如下要求：（1）应采用耐火极限不低于3小时的隔墙、耐火极限不低于2小时的楼板和甲级防火门与其他部位分隔；（2）设置在负1层消防控制室距离直通室外的疏散楼梯不应大于5m，该疏散楼梯不应与人员密集场所的疏散楼梯共用。

4.消防水泵房设置在地下的，其泵房门直通安全出口的距离不应大于5m，1且应设置醒目标识。

消防水泵房应采取防淹措施。

二、高层及超高层建筑防火分区及防火分隔消防设计要求1.儿童活动场所、娱乐场所、消防控制室、锅炉房、消防设备等用房应用耐火极限不低于3小时的隔墙和耐火极限不低于2小时的楼板与其它场所隔开，若墙上必须开门应设置甲级防火门。

2.公共建筑中使用燃气的厨房操作间应采用耐火极限不低于2小时的隔墙、耐火极限不低于2小时的楼板及甲级防火门与其它房间严格分隔。

3.开设在消防电梯前室内的其他电梯应达到消防电梯的防火要求（停靠层数、集水坑的相关要求除外）。

4.强弱电管道井应在每层楼板处采用不低于楼板耐火极限的不燃烧材料进行防火封堵，建筑高度100m以下高层建筑管道井上的检查门应为乙级防火门，建筑高度100m以上高层建筑管道井上的检查门应为甲级防火门。
