消弧线圈的运行操作与事故处理 PPT

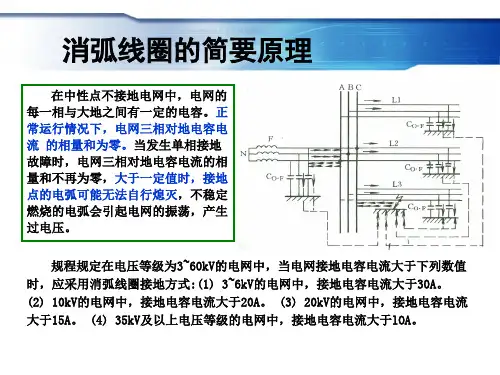

消弧线圈的运行与维护一、消弧线圈的作用消弧线圈是在变压器中性点与大地之间装设的感性负载。

35KV及下电力系统一般采用中性点不接地运行方式，当35KV和10KV线路较长，系统发生单相接地时，接地电容电流较大，会在接地点形成间隙性电弧，并产生内部过电压，危及设备绝缘。

消弧线圈的作用是补偿系统发生单相接地时产生的电容电流，使故障点流过尽可能小的电流。

二、消弧线圈的正常运行1.系统正常时，它基本处于无压状态，油色、油位正常，各连接部分完好。

2.系统发生单相接地时，如属完全金属性接地，则它基本处于相电压下运行，此时油色、油位正常，声音连续均匀，各连接部分完好且不过热。

三、消弧线圈的异常运行1.油位异常渗漏油造成油面过低时，应补充油。

补油应在系统正常时拉开变压器中性点隔离开关，并做好安全措施后进行。

2.油温过高系统发生单相接地时，消弧线圈带负荷运行。

此时应对消弧线圈上层油温加强监视，使其不超过95℃。

并注意运行时间不应超过铭牌规定的允许时间。

若在规定时间内油温不断升高，甚至从油枕中喷出，则可能是消弧线圈内部发生故障，如匝间短路、铁芯多点接地、分接开关接触不良等，此时应停运接地线路，在接地消失后，将消弧线圈退出，修理后投入运行。

3.套管闪络放电或本体内部有放电声（1）套管闪络放电多是由于表面脏污，绝缘降低形成。

在系统正常时，应退出消弧线圈，清扫后投入运行。

（2）本体内部放电多是分接开关接触不良，产生放电火花。

在不太严重的情况下可继续运行，但要加强监视，等系统正常后再做处理。

若放电声很响，油温急剧上升，应立即回报并将消弧线圈退出运行。

四、消弧线圈动作的处理电网内发生单相接地，串联谐振及中性点位移电压超过整定值时，消弧线圈动作。

此时“消弧线圈动作”光字牌亮，警铃响，中性点位移电压表及补偿电流表指示增大，消弧线圈本体指示灯亮。

若为单相接地故障，则绝缘监视电压表指示接地相电压降低或为零，未接地两相电压将升高或至线电压。

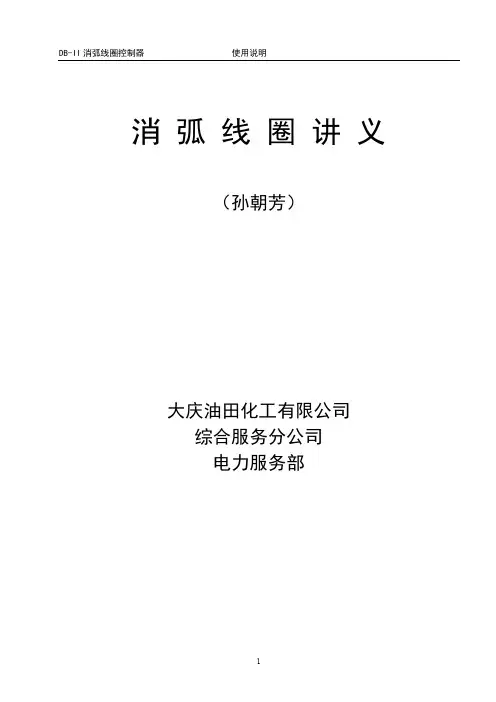

消弧线圈讲义（孙朝芳）大庆油田化工有限公司综合服务分公司电力服务部前言随着经济的发展，社会的进步，自动调谐的消弧线圈得到了越来越广泛的应用。

在许多城市、石油、化工、钢铁、煤碳的高压供电网中都安装使用了消弧线圈补偿装置，大大地降低了由于弧光接地过电压造成危害的几率。

化工集团醋酸变电所于2007年11月18日一次送电成功，该所安装了自动调谐消弧线圈装置，型号ZDB-II，本讲义介绍该消弧装置的使用范围、环境、性能特点、结构原理、操作方法、通讯协议等。

通过该讲义的学习，使操作岗位职工达到四懂三会目的。

提高技术水平，完善操作技能。

成为合格的变电运行工人。

目录1．使用范围--------------------------------------------------4 2．使用环境--------------------------------------------------4 3．性能指标--------------------------------------------------4 4．规格型号--------------------------------------------------4 5．原理概述--------------------------------------------------5 6．性能特点--------------------------------------------------8 7．操作说明--------------------------------------------------9 8．通讯协议-------------------------------------------- --- --16 9．结束语------------------------------------------------------17第一章使用范围1.1 它可广泛用于供电局、发电厂、钢铁、煤炭、石油化工等大型厂矿企业的3—66KV系统的变电站、开闭所。

1 消弧线圈的操作(1) 倒换分接头前，必须拉开消弧线圈的隔离开关，将消弧线圈停电，以保证人身安全。

这里必须注意，尽管消弧线圈接于变压器的中性点上，但在正常运行中，其中性点电压不一定是零，所以一定要认为运行中的消弧线圈是带电的。

这是由于电力系统三相不完全对称，而使变压器的中性点在正常运行时也会出现对地电压的缘故。

这样，在改换换接器接头的瞬间有可能发生接地短路。

(2) 倒换分接头完毕，应测量消弧线圈导通良好，检验确无接地支路后，合上隔离开关，投入运行。

(3) 采用过补偿方式运行时，线路送电前应先倒换分接头位置，以增加电感电流，然后再送电。

停电时反之。

(4) 当采用欠补偿方式运行时，先将线路送电，再提高分接头的位置。

停电时反之。

(5) 当系统发生接地或中性点位移电压较大时，禁止用隔离开关投入和切除消弧线圈，禁止更改消弧设备的调谐值。

因为将消弧设备断开，也将补偿回路变成中性点不接地的方式运行。

当单相短路时，这样网络就改变成中性点直接接地的运行方式。

分接头换接器的传动装置位于顶盖上的消弧线圈，当未将它从回路中断开时也不允许改变调谐值。

(6) 若需要将消弧线圈从一台变压器的中性点倒在另一台变压器上，应先拉后合，不得将消弧线圈同时接在两台变压器中性点上。

因为两台变压器的各项参数不完全相同，如果通过消弧线圈的隔离开关并列两台变压器中性点时，可能形成一定的环流。

(7) 绝对不可同时将两台以上的电力变压器中性点连接到有消弧线圈的中性母线上去，因为当变压器分列运行时在补偿网络内有接地短路时，中性点上的电压U0使网络分开部分的相电压的变化完全相同。

就不可能决定接地短路发生在哪一部分网络内。

(8) 若运行中的变压器与所带的消弧线圈一起停电时，最好先拉开消弧线圈的隔离开关，再停用变压器。

送电时则相反。

2 消弧线圈异常处理(1) 消弧线圈异常情况有消弧线圈声音不正常、套管破裂、严重漏油以及温度显著上升等。

当发现上述现象时，应停用消弧线圈。

消弧线圈运行规程
第一节消弧线圈投入与停止
一、消弧线圈投入与停止运行，应按值长的命令执行。

二、当6KV系统发生接地时，不得停用消弧线圈，禁止消弧线圈的一切操作。

三、消弧线圈测控仪在机组正常运行时，应在自动投入状态。

四、消弧线圈的操作应先操作测控仪，后操作消弧圈刀闸。

五、事故情况下，停机、倒换消弧线圈、测控仪的操作顺序不受限制。

六、下列情况下可将消弧线圈退出运行：
(一)消弧线圈设备故障或检修。

(二)发电机停机。

第二节消弧线圈
一、当停运的机组并列时，先并列发电机、再投入消弧线圈运行。

二、6KV系统发生单相接地时，在寻查故障点进行操作的同时，还应观察测控仪的动作情况，检查消弧线圈及倾听音响。

接地未消除前，每隔30分钟进行外部检查。

如果消弧线圈出现冒烟、着火，一定要通过解列发电机将消弧线圈切离系统（不允许用刀闸切除消弧线圈）。

三、消弧线圈动作后，将动作情况及延续时间记录于交接班日志中。

(一)消弧线圈的定期巡视及外部检查项目，按变压器的规定执行。

(二)消弧线圈本体发生故障需切离系统时，只允许用所接发电机的主开关断开，然后先停测控仪，再拉开消弧线圈刀闸。

四、消弧线圈的设备规范。

电网操作——消弧线圈操作【模块描述】消弧线圈是中性点不接地系统中独特的电气设备，其作用是补偿系统中的电容电流，防止因开关不能有效灭弧而损坏设备，影响系统安全。

消弧线圈操作及运行，都有其特点及特征，熟悉掌握消弧线圈的操作及分头调整方法，对系统安全运行有重要作用。

【正文】一、消弧线圈状态运行：刀闸在合入状态。

冷备用：刀闸在断开位置。

检修：刀闸在断开位置，在刀闸的消弧线圈侧挂接地线或合接地刀闸。

二、操作命令详解1、**站**消弧线圈由运行转冷备用拉开该消弧线圈刀闸2、**站**消弧线圈由运行转检修拉开该消弧线圈刀闸，在刀闸的消弧线圈侧挂接地线或合接地刀闸。

3、**站**消弧线圈由检修转运行拆除消弧线圈接地线或拉开接地刀闸，合入该消弧线圈刀闸。

4、**站**消弧线圈由冷备用转检修在该与消弧线圈刀闸间挂接地线或合接地刀闸。

5、**站**消弧线圈由检修转冷备用拆除消弧线圈接地线或拉开接地刀闸。

6、**站**消弧线圈由1号主变运行改2号主变运行拉开消弧线圈1号主变01刀闸，合上2号主变02刀闸。

三、消弧线圈操作注意事项1、消弧线圈调整分头时，应先将消弧线圈停用，改完分头后再投入运行。

3、调整分头时的一般顺序是：（1）在过补偿情况下，增加线路长度，应先改变分头然后投入线路；减少线路长度，应先停线路，后改变分头。

（2）在欠补偿情况下，增加线路长度，应先投入线路然后改变分头；减少线路长度，应先改变分头，后停线路。

4、正常情况下，确认网络不存在单相接地时，方可操作消弧线圈的刀闸，接地时禁止操作消弧线圈。

5、不允许将消弧线圈同时接于两台及以上变压器的中性点上。

6、断开消弧线圈与中性点连接的刀闸时，中性点位移电压应较小，一般不应超过5千伏。

否则，值班调度员应采取电网分割法降低位移电压后，再进行操作。

7、若接地运行超过消弧线圈规定的时间，且上层油温超过90°C时，此时消弧线圈必须退出运行，其方法有两种：一是将故障相进行临时的人工接地，然后将消弧线圈退出运行。
