实验38 磁性材料磁滞回线测定

磁滞回线的测量实验报告一、实验目的1.了解磁滞回线的概念和特点；2.学习使用霍尔传感器测量磁场强度；3.掌握利用实验数据绘制磁滞回线的方法。

二、实验仪器和材料仪器：霍尔元件、磁力计、示波器、直流电源；材料：螺线管、磁铁、导线、万用表。

三、实验原理磁滞回线是磁化物质在外磁场作用下，磁感应强度与磁场强度之间的关系曲线。

当外磁场强度H由小到大变化时，磁感应强度B不仅不是单调变化的，而且在H改变方向时，B经过零点有回弹现象。

这种B-H的关系曲线即为磁滞回线。

磁滞回线可以揭示磁材料的磁化、变磁和反磁过程中的磁场调整以及应力状态等内部状况，对于磁性材料的性能评价具有重要的意义。

四、实验步骤1.准备工作：搭建实验电路，连接霍尔元件、示波器和直流电源；2.将磁力计放置在霍尔元件附近并调整合适的位置；3.施加一定外磁场强度H，并记录示波器上测得的霍尔输出电压UH 与电流电压表测得的霍尔电流IH的数值；4.改变外磁场强度的大小和方向，重复第三步，直到完成一次完整的磁滞回线的测量；5.将测得的磁场强度H和磁感应强度B的数据进行整理。

五、实验注意事项1.实验过程中需保持实验环境的稳定和安静；2.实验中需注意安全，避免磁铁和螺线管等物品的碰撞和意外伤害；3.在调整霍尔元件和磁力计位置时，需保证测量准确性和稳定性；4.测量数据需及时记录并整理，以免丢失。

六、实验结果及数据处理根据实验步骤记录的UH、IH数据，可以得到对应的磁感应强度B和磁场强度H的测量结果。

整理数据后，可以将B-H数据绘制成磁滞回线图。

七、实验结果分析通过实验数据的分析，可以得到磁滞回线的面积、对称性、磁饱和状态等信息。

此外，对于不同材料的磁滞回线，还可以比较其形状和性能差异。

八、实验总结通过本次实验，我们了解了磁滞回线的概念和特点，学习并掌握了使用霍尔传感器测量磁场强度的方法，熟悉了利用实验数据绘制磁滞回线的步骤和技巧。

此外，我们还通过实验结果对不同材料的磁滞回线进行了分析比较，深入了解了磁材料的性能差异和应用前景。

磁滞回线测量实验报告磁滞回线测量实验报告引言：磁滞回线是描述磁性材料磁化特性的重要参数。

通过对磁滞回线的测量和分析，我们可以深入了解材料的磁性行为，并从中获得有用的信息。

本篇实验报告旨在介绍磁滞回线测量实验的目的、步骤和结果，并对实验所获得的数据进行分析和讨论。

一、实验目的：本次实验的主要目的是通过对某一磁性材料的磁滞回线测量，了解该材料的磁化特性以及磁滞回线的含义。

具体的目标包括：1. 测量和绘制材料的磁滞回线；2. 分析磁滞回线的特征，如饱和磁感应强度、剩余磁感应强度、矫顽力等；3. 通过实验数据，讨论磁滞回线对材料磁性的影响。

二、实验步骤：1. 准备磁性样品和测量设备。

选择一块磁性样品，并将其放置在测量设备中，确保设备已经校准。

2. 施加外加磁场。

通过调节测量设备中的磁场源，逐渐增加外加磁场的强度，使其达到最大值，并将之后逐渐减小。

3. 测量磁滞回线数据。

在每个磁场强度值下，测量并记录材料的磁感应强度。

4. 绘制磁滞回线曲线。

将实验所得的磁感应强度值绘制成磁滞回线曲线。

三、实验结果：在本次实验中，我们测量了某磁性材料的磁滞回线，并得到了以下结果。

磁滞回线曲线如下图所示：[插入磁滞回线曲线图]从图中可以观察到以下几个主要特征：1. 饱和磁感应强度：磁滞回线中的一段水平线段代表材料的饱和磁感应强度。

在这段区域内，无论外加磁场的强度如何增加，材料的磁感应强度都不再增加。

2. 剩余磁感应强度：磁滞回线的起点对应着剩余磁感应强度。

当外加磁场为零时，材料仍然保持一定的磁感应强度，即剩余磁感应强度。

3. 矫顽力：磁滞回线中的一个特征点，即退磁点，表示了磁场逐渐减小时材料需要的磁场强度。

矫顽力越大，说明材料越难退磁。

四、数据分析和讨论：通过实验测量的磁滞回线数据，我们可以对该磁性材料的性质和行为进行一些分析和讨论。

磁滞回线的饱和磁感应强度可以告诉我们材料的磁性能。

当外加磁场的强度超过一定值时，材料将达到饱和，不再对外加磁场变化做出响应。

一、实验目的1. 理解磁滞回线的概念和特性；2. 掌握磁滞回线的测量方法；3. 分析磁滞回线与材料性能之间的关系。

二、实验原理磁滞回线是铁磁材料在外加磁场作用下，磁化强度（磁感应强度B）随磁场强度（磁场强度H）变化的关系曲线。

在磁滞回线中，磁化强度和磁场强度之间存在滞后现象，即当磁场强度减小到零时，磁化强度并不立即为零，而是保持一定的数值，这种现象称为磁滞。

磁滞回线的形状反映了铁磁材料的磁滞特性，主要包括以下参数：1. 矫顽力（Hc）：磁化强度为零时，所需的反向磁场强度；2. 饱和磁感应强度（Bs）：磁场强度达到饱和时，磁化强度达到的最大值；3. 剩磁（Br）：磁场强度为零时，磁化强度所保持的值。

三、实验仪器与材料1. 磁滞回线测量仪；2. 待测铁磁材料；3. 示波器；4. 磁场发生器；5. 信号发生器；6. 测量磁感应强度和磁场强度的传感器。

四、实验步骤1. 将待测铁磁材料放置在磁滞回线测量仪中，调整磁场发生器，使磁场强度逐渐增加；2. 使用信号发生器产生一定频率的交流信号，输入到磁滞回线测量仪中；3. 示波器显示磁滞回线图形，记录不同磁场强度下的磁化强度值；4. 根据实验数据，绘制磁滞回线曲线；5. 分析磁滞回线与材料性能之间的关系。

五、实验结果与分析1. 磁滞回线图形：根据实验数据，绘制磁滞回线曲线，如图1所示。

图1 磁滞回线曲线2. 磁滞回线参数：根据磁滞回线曲线，测量矫顽力（Hc）、饱和磁感应强度（Bs）和剩磁（Br）等参数。

3. 分析：（1）矫顽力（Hc）：矫顽力是磁滞回线中的最大磁场强度，反映了材料抵抗磁化退磁的能力。

矫顽力越大，材料越难退磁，即磁滞特性越好。

（2）饱和磁感应强度（Bs）：饱和磁感应强度是磁化强度达到的最大值，反映了材料的磁导率。

饱和磁感应强度越大，材料的磁导率越高。

（3）剩磁（Br）：剩磁是磁场强度为零时，磁化强度所保持的值，反映了材料的剩磁特性。

剩磁越大，材料的剩磁特性越好。

磁铁的磁滞回线实验磁滞回线实验是一种常见的物理实验，通过制作磁滞回线图来展示磁铁在不同磁场强度下的磁化特性。

本文将介绍磁滞回线实验的原理、实验步骤和实验结果的分析。

一、实验原理磁滞回线实验是通过改变磁铁的外部磁场，测量磁铁的磁化强度与外部磁场强度的关系。

在应用过程中，磁铁的磁化强度并不是简单地随外部磁场强度的升高而线性增加，而是出现一定的滞后现象，这种滞后现象被称为磁滞。

二、实验步骤1. 准备实验所需材料：一块铁芯、螺线管、直流电源、电流表以及磁场强度计等。

2. 将螺线管绕在铁芯上，固定好，并将电流表接在螺线管两端。

3. 将铁芯置于电磁铁的磁场中，并调整直流电源的电流，使其产生不同的磁场强度。

4. 测量电流表的读数和磁场强度计的读数，并记录下来。

5. 依次改变磁场强度，并重复步骤4，直到得到一条完整的磁滞回线。

三、实验结果分析通过实验得到的磁滞回线图能够直观地表达磁铁的磁滞现象。

在图中，横轴表示外部磁场强度，纵轴表示磁化强度。

磁滞回线的形状会告诉我们关于磁铁的磁化特性。

磁滞回线图的形状可以呈现出以下几种情况：1. 矩形：矩形回线表示磁铁完全磁化时的特征，当外部磁场的方向与磁铁相同时，磁滞回线为一个闭合的矩形。

2. S形：当外部磁场的方向与磁铁相反时，磁滞回线呈现出S 形，这是因为磁铁开始磁化时，其磁感应强度增大速度比较快，而当磁铁接近饱和时，磁感应强度增大速度减慢，因此形成曲线较为平缓的部分。

3. 弯曲：弯曲的磁滞回线表明磁铁的磁化特性具有不对称性，也就是当外部磁场强度减小或增大时，磁滞回线出现了偏移。

通过观察磁滞回线图，我们可以了解磁铁的磁化特性，包括饱和磁感应强度、残余磁感应强度、矫顽力等参数。

在实际应用中，磁滞回线的形状也会对磁铁的使用产生一定的影响，因此对磁滞回线进行研究具有重要的意义。

总结起来，磁滞回线实验是一种用来展示磁铁磁化特性的常见实验方法。

通过测量磁铁在外部磁场作用下的磁化强度，并制作磁滞回线图，可以直观地了解磁铁的磁化特性和滞后现象。

1、实验内容1 观测动态饱和磁滞回线发布时间：2009-09-08 10:00 栏目：磁性材料磁滞回线测定阅读：1560 返回列表实验内容：一、观测动态饱和磁滞回线1) 按电路图-3接线；2) 逆时针调节幅度调节旋钮到底，使信号输出最小，并用数字示波器Display按钮将数字示波器显示格式设置为“XY"，将屏幕上的光点调至屏幕中心。

3)调节实验仪频率调节旋钮,频率显示窗显示0050.0Hz。

4)逐渐单调增大磁化电流，即缓慢顺时针调节幅度调节旋钮,使磁滞回线上的B值逐渐增大并达到饱和，注意为测量准确，饱和磁滞回线不宜过于饱和;分别按下CH1 menu和CH2 menu按钮，将CH1和CH2的Volts/div旋钮设置为微调，探棒为X1，再调节Volts/div 旋钮（通道伏格旋钮）调节曲线大小，使其尽量充满屏幕。

如：观测动态饱和磁滞回线，并从曲线上测量剩磁Br 和矫顽力Hc对应的电压值V Br和V Hc。

使用Wavestar软件打印曲线采用”WaveStar”软件将磁滞回线采集到计算机并打印主要步骤：1)将数字示波器显示格式设置为“YT ”,如果显示的波形不完整，就调节秒格旋钮使屏幕出现周期性波形。

2) 打开“WaveStar”软件；3) 在软件界面左边，找到”local”选项“+”，点开仪器型号“Tek TDS1000 series”选项；在下方将出现“Data、Setup、Function”等选项；4) 点击数据“Data”选项的“+”，出现波形“Waveforms”等选项；5) 点击波形“Waveforms”选项“+”，出现波形通道“CH1”、“CH2”等选项；6) 点击菜单栏的“File“选项下方的新数据表“New Datasheet”选项；出现对话框7) 在对话框里选择XY 数据表“XY sheet”，并点击OK8) 此时，将屏幕左侧的CH1和CH2选项分别拖动到出现的ＸY sheet下面的X 表和Y表里，工作表将出现相应的磁滞回线；9) 最后利用菜单栏的“Edit”选项下方的“New Annotation”完成图形的注释(磁性材料饱和磁滞回线（姓名））；10）利用菜单栏的“ File ”选项下方的“Print DATASHeet ”进行打印！。

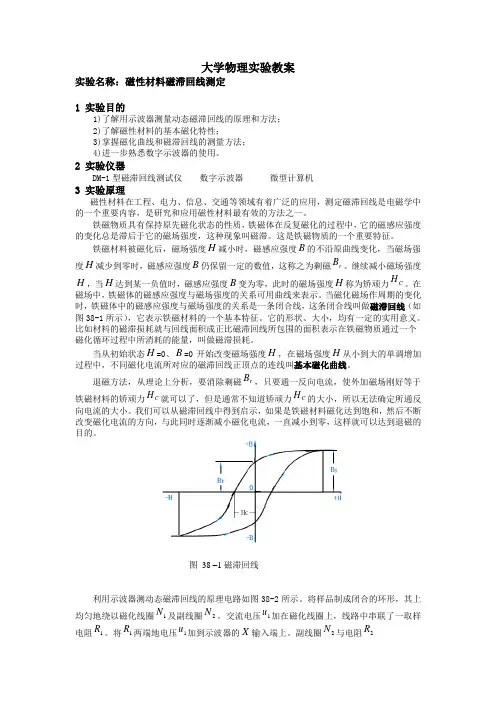

大学物理实验教案实验名称：磁性材料磁滞回线测定1 实验目的1)了解用示波器测量动态磁滞回线的原理和方法；2)了解磁性材料的基本磁化特性；3)掌握磁化曲线和磁滞回线的测量方法；4)进一步熟悉数字示波器的使用。

2 实验仪器DM-1型磁滞回线测试仪 数字示波器 微型计算机3 实验原理磁性材料在工程、电力、信息、交通等领域有着广泛的应用，测定磁滞回线是电磁学中的一个重要内容，是研究和应用磁性材料最有效的方法之一。

铁磁物质具有保持原先磁化状态的性质，铁磁体在反复磁化的过程中，它的磁感应强度的变化总是滞后于它的磁场强度，这种现象叫磁滞。

这是铁磁物质的一个重要特征。

铁磁材料被磁化后，磁场强度H 减小时，磁感应强度B 的不沿原曲线变化，当磁场强度H 减少到零时，磁感应强度B 仍保留一定的数值，这称之为剩磁r B 。

继续减小磁场强度H ，当H 达到某一负值时，磁感应强度B 变为零，此时的磁场强度H 称为矫顽力C H 。

在磁场中，铁磁体的磁感应强度与磁场强度的关系可用曲线来表示。

当磁化磁场作周期的变化时，铁磁体中的磁感应强度与磁场强度的关系是一条闭合线，这条闭合线叫做磁滞回线（如图38-1所示），它表示铁磁材料的一个基本特征。

它的形状、大小，均有一定的实用意义。

比如材料的磁滞损耗就与回线面积成正比磁滞回线所包围的面积表示在铁磁物质通过一个磁化循环过程中所消耗的能量，叫做磁滞损耗。

当从初始状态H =0、B =0开始改变磁场强度H ，在磁场强度H 从小到大的单调增加过程中，不同磁化电流所对应的磁滞回线正顶点的连线叫基本磁化曲线。

退磁方法，从理论上分析，要消除剩磁r B ，只要通一反向电流，使外加磁场刚好等于铁磁材料的矫顽力C H 就可以了，但是通常不知道矫顽力C H 的大小，所以无法确定所通反向电流的大小。

我们可以从磁滞回线中得到启示，如果是铁磁材料磁化达到饱和，然后不断改变磁化电流的方向，与此同时逐渐减小磁化电流，一直减小到零，这样就可以达到退磁的目的。

磁滞回线的测量许康麟 11000113G4 10#May 12, 2013一、实验目的1.用示波器观测软磁材料的交流磁滞回线；2.学习标定磁场强度、磁感应强度.测定样品的磁参数。

二、仪器用具磁滞回线实验仪器台〔两个带测样品，一个软铁、一个硅钢片，其他部分见实验原理），市电低压交流源，电感，示波器，直流电压源，数字万用表，导线若干。

三、实验原理1.铁磁材料的磁化规律B,：当材料磁化的时候，磁感应强度B和磁场强度H之间的关系因为磁滞的原因，B和H并不是-一对应的关系。

但是当H足够大的时候，H继续增大，B几乎不变了，这时饱和的磁感应强度用&表示。

当磁化饱和之后，若去掉磁场.材料仍保留一定的磁性，此时的B称为剩余磁感应强度，用d表示。

Z：这时加足够的反向磁场，材料才完全退磁•使材料完全退磁所需的反向磁场称为铁磁材料的娇顽力，用弘•表示。

磁滞回线.即铁磁材料的磁感应强度B和磁场强度H之间的关系，大致如图1所示。

2.測量的原理和方法采用如图2所示的电路图来进行测量.磁场强度和磁感应强度分别由R.Q CU CN2SRil给出。

这里可以这么做是因为再探测线圈恥中如果有磁通嚴△①的变化. 则会产生感生电动势，其值为而又有△G = — J Cjdt , G = N2BS测虽中用一个积分电路来计算①，得到6最后得到RC2N2S四、实验内容1.观測铁氧体（样品1）的饱和磁滞回线1）取R] = 2.0Q ・ R? = 50kQ. C = 10.0/iF, f = 100Hz.在示波器磁滞回线的上半支取9个点测最其H和B•画出磁滞回线，并给出反，比。

2）测虽比较/ = 50Hz和f = 150Hz时的和九。

3）取R] = 2.0Q… f = 50Hz励磁电流幅值/桝=0.2A、积分常数分别为03秒，0.05秒和0.5秒时，观察并画出其李萨如图形的示童图。

2.观测铁氧体的基本磁化曲线.1）取Ra = 2.0Q. R2 = 50kQ, C = lO.O/xF. f = lOOIIz.让H从0到耳单调变化.画出基本磁化曲线。

铁磁材料的磁滞回线实验报告一、实验目的。

本实验旨在通过实验方法测量铁磁材料的磁滞回线，了解铁磁材料的磁滞特性。

二、实验原理。

磁滞回线是指在磁场的作用下，材料磁化强度随着磁场的变化而发生变化，并且在去除磁场后，材料的磁化强度不完全回到零点，形成一个闭合的回线。

铁磁材料的磁滞回线特性是其重要的磁性能指标之一。

三、实验仪器与设备。

1. 电磁铁。

2. 电源。

3. 示波器。

4. 铁磁材料样品。

四、实验步骤。

1. 将铁磁材料样品放置在电磁铁中间位置。

2. 调节电源输出电压，使电磁铁通电，产生磁场。

3. 用示波器测量铁磁材料的磁感应强度随磁场变化的曲线。

4. 逐渐减小电磁铁的电流，观察示波器上的磁滞回线变化。

五、实验数据记录与分析。

根据实验测得的数据，我们绘制了铁磁材料的磁滞回线曲线图。

从曲线图中可以清晰地看出铁磁材料的磁化特性。

在磁场强度增加时，磁感应强度随之增加，但当磁场强度减小时，磁感应强度并不完全回到零点，而是形成一个闭合的回线。

六、实验结论。

通过本次实验，我们深入了解了铁磁材料的磁滞回线特性。

磁滞回线是铁磁材料在磁化过程中产生的一种特殊现象，对于材料的磁性能有着重要的影响。

通过测量和分析磁滞回线，可以更好地了解铁磁材料的磁化特性，为材料的应用提供重要参考。

七、实验注意事项。

1. 在实验中要注意安全，避免触电和磁场对身体造成的影响。

2. 实验过程中要注意仪器的正确使用和操作方法，保证实验数据的准确性和可靠性。

八、参考文献。

1. 《材料物理学实验指导》。

2. 《磁性材料与器件》。

以上为铁磁材料的磁滞回线实验报告。

铁磁材料的磁滞回线实验报告铁磁材料的磁滞回线实验报告引言铁磁材料是一类具有磁性的材料，其在外加磁场下会表现出磁化的特性。

磁滞回线实验是研究铁磁材料磁化行为的重要实验方法之一。

本实验旨在通过测量铁磁材料在不同外加磁场下的磁化强度，绘制磁滞回线曲线，并分析其中的物理规律。

实验步骤1. 实验仪器准备：准备好铁磁材料样品、电磁铁、磁场强度计等实验仪器。

2. 样品准备：将铁磁材料样品切割成适当大小，并清洗干净，以确保测量结果准确。

3. 实验装置搭建：将电磁铁与磁场强度计固定在实验台上，保证电磁铁与磁场强度计之间的距离合适。

4. 实验参数设置：设置电磁铁的电流大小，即外加磁场的强度，记录下每次改变电流的数值。

5. 实验数据测量：在每个电流值下，使用磁场强度计测量样品的磁场强度，并记录下来。

6. 数据处理与分析：根据实验数据，绘制磁滞回线曲线，并进行进一步的分析。

实验结果与讨论根据实验所得数据，我们绘制了铁磁材料的磁滞回线曲线。

磁滞回线曲线是描述铁磁材料在外加磁场作用下磁化行为的重要指标。

磁滞回线曲线呈现出一定的特征。

首先，在磁滞回线的起始点，也就是零磁场时，材料的磁化强度为零。

随着外加磁场的增加，材料的磁化强度逐渐增加，直到达到饱和磁化强度。

此时，外加磁场再增加，材料的磁化强度不再增加，保持在饱和磁化强度的数值。

当外加磁场减小时，材料的磁化强度也会相应减小，但并不会降为零，而是保持一个残余磁化强度。

当外加磁场减小到一定程度时，材料的磁化强度会迅速减小到零，形成一个闭合的磁滞回线。

磁滞回线的形状与铁磁材料的性质密切相关。

不同的铁磁材料具有不同的磁滞回线形状，这与材料的晶体结构、磁畴结构等有关。

通过对磁滞回线的分析，可以了解铁磁材料的磁化特性以及其在实际应用中的潜在问题。

实验中还可以通过改变外加磁场的强度来观察磁滞回线的变化。

当外加磁场强度增加时，磁滞回线的面积也会增大，这表明材料的磁化能力增强。

而当外加磁场强度减小时，磁滞回线的面积也会减小，这表明材料的磁化能力减弱。

基于磁性材料测试仪器的磁滞回线测量与分析磁滞回线是磁性材料在外加磁场作用下产生的磁化强度与磁场强度之间的关系曲线。

通过测量和分析磁滞回线，我们可以了解磁性材料的磁性能，包括饱和磁化强度、剩余磁化强度、矫顽力等参数。

而基于磁性材料测试仪器进行磁滞回线的测量与分析，可以帮助我们更加详细地了解磁性材料的特性和应用。

1. 磁滞回线测量原理与方法磁滞回线测量是通过给不同磁场强度的磁性材料施加外加磁场，测量材料在不同磁场强度下的磁感应强度或磁化强度。

磁性材料测试仪器通常采用霍尔效应、电极电流法或电阻测量法等方法来实现磁滞回线的测量。

其中，霍尔效应方法利用霍尔元件对磁场的敏感性测量磁滞回线。

该方法通过在样品上放置霍尔元件，利用霍尔元件测量磁感应强度，并通过外部磁场的变化来获取磁滞回线的数据。

电极电流法是根据毛细管电势差原理来测量磁滞回线的一种方法。

在测试仪器中，通过在样品上放置电极，施加电流并测量电势差来获取磁滞回线的数据。

电阻测量法则是利用材料内部磁化产生的磁场在电阻上引起的电阻变化来测量磁滞回线。

利用测试仪器中的电阻测量设备，可以获取磁滞回线的数据。

2. 磁滞回线测量参数的分析磁滞回线测量仪器测量得到的数据可以用来分析磁性材料的性能及应用。

常见的磁滞回线参数包括饱和磁化强度、剩余磁化强度、矫顽力等。

饱和磁化强度是材料在外加磁场作用下，磁化强度达到最大值的磁场强度。

通过测量磁滞回线，我们可以得到材料的饱和磁化强度，从而评估材料的磁性能。

剩余磁化强度是在去除外加磁场后，材料中仍然存在的磁化强度。

剩余磁化强度与磁滞回线的闭合程度有关，闭合程度高的材料剩余磁化强度较小，表示材料的磁滞性能较好。

矫顽力是外加磁场使材料磁场强度从正向饱和转变为负向饱和所需要的磁场强度。

通过矫顽力的测量，可以评估材料的磁滞性能及其在磁存储、磁传感等领域的应用。

3. 磁滞回线的应用领域磁滞回线的测试及分析在磁性材料的开发、生产和应用中起着重要的作用。

铁磁材料的磁滞回线实验报告1. 引言嘿，大家好！今天我们来聊聊一个听起来挺高大上的话题——铁磁材料的磁滞回线。

别被这名字吓着，其实就是讲讲磁性材料在磁场里是怎么“跳舞”的。

你知道的，就像我们在舞池里随着音乐的节拍摇摆一样，铁磁材料在外加磁场的作用下也有自己的节奏。

那么，什么是磁滞回线呢？简单来说，就是当你给材料施加磁场，然后慢慢撤去，材料的磁性却不立即消失，反而会有点“恋恋不舍”，留下了个回忆。

这种现象就像你和朋友在一起玩耍，最后告别的时候总是舍不得，难免多聊几句。

2. 实验原理2.1 磁滞现象磁滞现象就像是铁磁材料的个性签名，显示了它们与外部磁场之间的关系。

比如说，咱们给它施加一个逐渐增强的磁场，材料的磁性就会跟着提升，直到它达到了“满格”。

但是，当我们慢慢把磁场撤去时，它却不愿意完全放弃那份磁性。

哎呀，这就像是当你终于放下那部电视剧时，脑海中却依然会浮现出剧情和角色一样。

这样一来，就形成了一个闭合的回路，我们叫它“磁滞回线”。

2.2 磁滞回线的意义这个磁滞回线其实是有大智慧的。

它能告诉我们材料的磁性有多强、回到原点需要多长时间，还有它的损耗情况。

就好比在生活中，某些事情的影响总是持续很久，哪怕你努力想要忘记，也难免时不时会被唤醒。

所以，了解这些磁滞回线，对于我们选择合适的铁磁材料来做一些实用的东西，比如变压器、磁铁等，都是相当重要的。

3. 实验步骤3.1 准备工作好啦，话说回来，咱们进入正题——实验步骤。

首先，我们得准备一些设备。

通常需要一个电源、一个电流表、一个磁场发生器，还有一个叫霍尔探头的东西。

嘿，听起来是不是有点复杂？但其实操作起来简单得很，就像做一杯拿铁，准备好材料，按照步骤来就行。

3.2 实验过程实验开始了，我们先将铁磁材料固定在工作台上，接着用线圈围住它，这样就能在材料周围产生磁场。

然后，慢慢调节电源的电流，观察材料的反应。

每当电流增加时，我们用霍尔探头测量材料的磁通量，记录下数据。

磁滞回线实验报告一、实验原理磁滞回线是指在磁场强度变化的情况下，铁磁性材料的磁化强度随之变化的曲线。

当磁场强度为零时，铁磁性材料的磁化强度也为零。

当磁场强度增加时，材料的磁化强度随之增加，直到达到饱和磁化强度。

当磁场强度减小到一定程度时，磁化强度并不立即变为零，而是保持一定的残留磁化强度。

当磁场强度继续减小，磁化强度也随之减小，直到达到磁场强度为零时，磁化强度也为零。

如果再反向施加磁场强度，材料的磁化强度不会立即变为零，而是由于材料的磁滞效应，会出现一个磁滞回线。

二、实验步骤1. 准备工作：将铁磁性材料样品固定在磁通线圈上，并将磁通线圈与电源连接好。

2. 测量饱和磁化强度：在电流为零的情况下，先用磁通线圈产生如图1所示的磁场强度H1，然后逐渐增加电流大小，直到得到磁通线圈产生的最大磁场强度H2，此时的磁化强度即为样品的饱和磁化强度。

3. 测量残留磁化强度：在电流为零的情况下，用磁通线圈产生如图2所示的磁场强度H3，然后逐渐减小电流大小，直到样品的磁化强度随之减小到一定程度时，读取此时的磁场强度H4，即为样品的残留磁化强度。

4. 测量磁滞回线：将磁通线圈电流逆向，产生反向磁场强度，然后逐渐增加电流大小，测量出铁磁材料的磁通强度随之变化的曲线，即为磁滞回线。

三、实验结果与分析本次实验使用的铁磁性材料样品为普通的磁铁，其饱和磁化强度为1.14 Tesla，残留磁化强度为0.13 Tesla。

样品的磁滞回线如图3所示。

根据磁滞回线，可知当铁磁材料被磁化后，其磁通强度并不会立即随磁场强度的变化而变化，而是存在一定的磁滞效应。

当磁场强度减小到一定程度时，铁磁性材料的磁化强度才会随之减小。

此外，残留磁化强度也表明样品的磁滞效应比较明显，即在样品被磁化后，即使磁场强度减小到零，样品仍然保留一定的磁性。

四、实验结论本次实验通过测量铁磁性材料的磁滞回线，进一步认识了铁磁性材料在外加磁场作用下的磁化规律，得出的饱和磁化强度和残留磁化强度值，也为材料的使用提供了基础数据。

磁滞回线的测量实验报告一、实验目的本次实验旨在掌握磁滞回线的测量方法，了解不同材料的磁性特性，并通过实验数据分析得出相关结论。

二、实验原理1. 磁滞回线磁滞回线是指在恒定外加磁场下，材料的磁化强度随着外加磁场强度的变化而发生变化，并且在去除外加磁场后，材料的残留磁化强度不为零而呈现出一个闭合曲线。

这个曲线就是该材料的磁滞回线。

2. 测量方法测量方法有两种：一种是利用霍尔效应测量样品处于不同磁场下的霍尔电压值，得到样品对应的霍尔电压-外加磁场强度曲线；另一种是利用电桥法测量样品处于不同磁场下电桥平衡时，所需的平衡电流或电压值，得到样品对应的平衡电流/电压-外加磁场强度曲线。

三、实验步骤1. 准备工作：将霍尔元件和样品固定在恒温水槽中，将电桥接线好，并调整电桥平衡状态。

2. 霍尔效应法：分别调节外加磁场强度，记录样品对应的霍尔电压值，并绘制出霍尔电压-外加磁场强度曲线。

3. 电桥法：分别调节外加磁场强度，记录样品对应的平衡电流/电压值，并绘制出平衡电流/电压-外加磁场强度曲线。

4. 数据处理：根据实验数据绘制出样品的磁滞回线，并计算出相关参数。

四、实验结果分析1. 样品的磁滞回线根据实验数据绘制出样品的磁滞回线图像，可以看到该样品呈现出一个闭合曲线，在去除外加磁场后仍有一定的残留磁化强度。

通过对该曲线进行分析可以得到该材料的饱和磁化强度、剩余磁化强度、铁损耗等参数。

2. 不同材料的特性比较通过对不同材料进行实验测量并比较它们的磁滞回线图像和参数可以发现，不同材料之间存在明显差异。

例如，某些材料的饱和磁化强度较高，而剩余磁化强度较低；某些材料的铁损耗较小，而饱和磁化强度较低。

这些差异反映了不同材料的磁性特性和应用领域。

五、实验结论本次实验通过霍尔效应法和电桥法测量了样品处于不同磁场下的电学参数，并绘制出了样品的磁滞回线图像。

通过对该曲线进行分析得出了相关参数，并比较了不同材料的特性。

实验结果表明，磁滞回线是描述材料磁性特性的重要指标，可以用于材料选型、质量检测等方面。

磁性材料磁滞回线测定磁滞回线是用来描述磁性材料磁化特性的重要参数之一、它指的是当一个磁性物质经历一次完整的从正饱和磁化到负饱和磁化的过程后，再经历一次从负饱和磁化到正饱和磁化的过程时，所形成的曲线。

磁滞回线可以用来表征磁性材料的磁滞特性和能量损耗，它对于磁记录材料、磁记录头、电机、变压器、电感器等电磁器件的设计和应用具有重要意义。

磁滞回线测定是通过测量磁感应强度与磁场强度的关系来确定磁滞回线。

测定磁滞回线的方法主要有物理方法和化学方法两种。

物理方法主要是基于磁感应强度和磁场强度之间的非线性关系进行测量。

其中之一常用的方法是霍尔磁滞回线法。

该方法是利用霍尔效应的原理，通过在磁场中测量材料中的霍尔电压来确定磁滞回线。

霍尔磁滞回线法具有测量范围广、测量精确度高等优点。

化学方法主要是利用化学反应来测定磁滞回线。

其中之一常用的方法是电化学磁滞回线法。

该方法是通过测量电极在磁场中的电流响应来确定磁滞回线。

电化学磁滞回线法具有测量速度快、测量精确度高等优点。

除了上述的常用方法外，还有其他一些特殊的方法如交变磁滞回线法、恒温恒磁磁滞回线法等。

交变磁滞回线法是利用交变磁场来测定磁滞回线，它能够更加真实地反映出磁性材料的磁化特性。

恒温恒磁磁滞回线法是在恒定温度和恒定磁场条件下进行磁滞回线测定，可以消除温度和磁场对测定结果的影响。

磁滞回线测定的过程中需要注意一些问题。

首先，测定时要保持恒定的温度和磁场条件，以确保测定结果的准确性。

其次，对于不同的磁性材料，需要选择合适的测量方法和参数，以获得最佳的测量结果。

此外，在数据处理过程中，还需要考虑噪声和漂移等因素对测定结果的影响，进行适当的处理和修正。

总之，磁滞回线测定是研究磁性材料磁化特性的重要手段，它对于磁性材料的设计和应用具有重要意义。

通过选择合适的测量方法和参数，可以获得准确可靠的测定结果，为磁性材料的研究和应用提供有力支持。

磁滞回线实验报告磁滞回线实验报告实验目的：研究磁材料的磁滞回线特性。

实验仪器：霍尔效应测量仪、磁感应强度计。

实验原理：磁滞回线是用来描述磁材料磁化与去磁化过程中磁感应强度的关系曲线。

磁滞回线曲线实际上是由两条曲线组成，即磁化过程中的上升曲线和去磁化过程中的下降曲线。

磁滞回线可以显示出材料的磁滞现象，即材料在外加磁场作用下，磁化和去磁化过程中会有一定的延迟和残留磁化。

实验步骤：1. 将磁材料样品放在实验台上，与霍尔效应测量仪和磁感应强度计连接好。

2. 通过调节霍尔效应测量仪的控制面板上的控制钮，可以控制外加磁场的强度和方向。

3. 先将外加磁场值设为零，记录此时的磁感应强度为零磁场磁感应强度。

4. 调节霍尔效应测量仪的控制面板，增加外加磁场的强度，然后记录此时的磁感应强度。

5. 不断增加外加磁场的强度，记录相应的磁感应强度值。

6. 将外加磁场的方向改变，使其减小逐渐降低，直到减小到零，记录下相应的磁感应强度。

7. 所得到的数据可以用来绘制磁滞回线。

实验结果：根据实验得到的数据，绘制出磁滞回线图。

磁滞回线图是一条闭合曲线，上半部分表示样品在外加磁场作用下的磁化过程，下半部分表示去磁化过程。

磁滞回线的形状和特征可以反映出材料的磁性质。

实验分析：根据磁滞回线图可以看出，磁材料在外加磁场作用下，会出现一定的延迟和残留磁化。

这是由于磁材料内部存在磁畴，外加磁场作用下，磁畴的磁化过程会有一定的惯性，即需要一定的时间才能完成磁化或去磁化过程。

在外加磁场取消后，由于磁材料内部的磁畴之间的相互作用，会导致一部分磁化无法完全去除，从而产生残留磁化。

结论：磁滞回线实验可以研究磁材料的磁滞现象，了解材料的磁性质。

通过磁滞回线分析，可以了解磁材料的磁化和去磁化过程中的特点，为磁材料的应用提供参考。

实验名称： 用示波器观测铁磁材料的动态磁滞回线姓 名 学 号 班 级 桌 号 教 室 基础教学楼1101 实验日期 2016年 月 日 节一、实验目的：1、掌握磁滞、磁滞回线、磁化曲线、基本磁化曲线、矫顽力、剩磁、和磁导率的的概念。

2、学会用示波法测绘基本磁化曲线和动态磁滞回线。

3、根据磁滞回线测定铁磁材料在某一频率下的饱和磁感应强度Bs 、剩磁Br 和矫顽力Hc 的数值。

4、研究磁滞回线形状与频率的关系；并比较不同材料磁滞回线形状。

二、实验仪器1.双踪示波器2.DH4516C 型磁滞回线测量仪三、实验原理评 分 此实验项目教材没有相应内容，请做实验前仔细阅读本实验报告！并携带计算器，否则实验无法按时完成！（一）铁磁物质的磁滞现象铁磁性物质除了具有高的磁导率外，另一重要的特点就是磁滞。

以下是关于磁滞的几个重要概念1、饱和磁感应强度B S、饱和磁场强度H S和磁化曲线铁磁材料未被磁化时，H和B均为零。

这时若在铁磁材料上加一个由小到大的磁化场，则铁磁材料内部的磁场强度H与磁感应强度B也随之变大，其B-H变化曲线如图1（OS）曲线所示。

到S后，B几乎不随H 的增大而增大，此时，介质的磁化达到饱和。

与S对应的H S称饱和磁场强度，相应的B S称饱和磁感应强度。

我们称曲线OS为磁性材料的磁化曲线。

2但B的减小“跟不上”H的减小（B滞后于H）。

即：其轨迹并不沿原曲线SO，而是沿另一曲线Sb下降。

当H下降为零时，B不为零，而是等于B r，说明铁磁物质中，当磁化场退为零后仍保留一定的磁性。

这种现象叫磁滞现象，B r叫剩磁。

若要完全消除剩磁B r ，必须加反向磁场，当B=0时磁场的值H c为铁磁质的矫顽力。

当反向磁场继续增加，铁磁质的磁化达到反向饱和。

反向磁场减小到零，同样出现剩磁现象。

不断地正向或反向缓慢改变磁场，磁化曲线成为一闭合曲线，这个闭合曲线称为磁滞回线，如图2所示。

3、基本磁化曲线对于同一铁磁材料，设开始时呈去磁状态，依次选取磁化电流I1、I2、….I n，则相应的磁场强度为H1、H2、….H3，在每一磁化电流下反复交换电流方向（称为磁锻炼），即在每一个选定的磁场值下，使其方向反复发生几次变化（如H1→- H1→H1→- H1….），这样操作的结果，是在每一个电流下都将得到一条磁滞回线，最后，可得一组逐渐增大的磁滞回线。
