2020V10.3衣柜设计软件操作手册

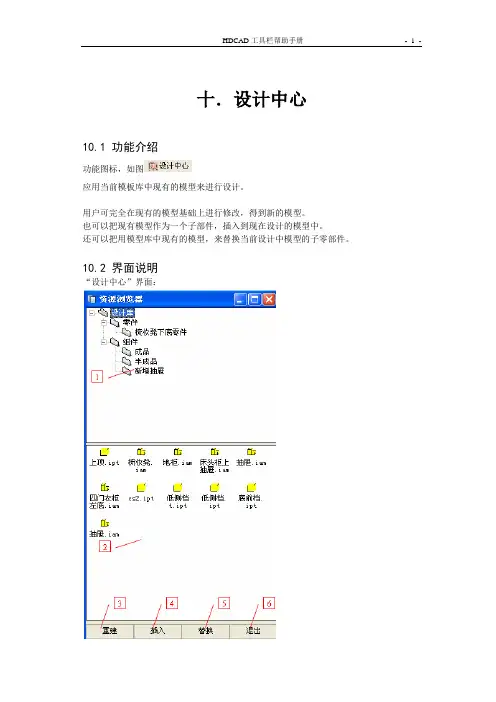

十．设计中心10.1 功能介绍功能图标，如图应用当前模板库中现有的模型来进行设计。

用户可完全在现有的模型基础上进行修改，得到新的模型。

也可以把现有模型作为一个子部件，插入到现在设计的模型中。

还可以把用模型库中现有的模型，来替换当前设计中模型的子零部件。

10.2 界面说明“设计中心”界面：1．库结构：显示当前设计库的结构图。

零件目录存放零件模板：组件目录存放组件模板：2．零部件列表：显示当前目录下的所有零部件。

后缀名为ipt的是零件文件，如：后缀名为iam的是部件文件，如：双击零部件，可进行预览：3．重建：在库中现有的零部件基础上，新建一个零部件。

当要新建的零部件和库中已经存在的零部件十分相似时，可以只对库中已存在的零部件进行一些修改，得到需要的零部件。

此时，只需新建一个空文档，然后选择库中相似的零部件，点击“重建”，即可在库中原有零部件的基础上进行修改，并生成一个新的零部件。

4．插入：把选中的零部件插入到当前文档中。

当前部件中，要插入的零部件和库中已经存在的零部件十分相似时，可以直接插入库中的零部件，只对其进行必要的少量修改即可。

5．替换：用库中的零部件替换掉当前部件中的特定零部件。

选中当前部件中需要被替换的零部件，然后选中库中的零部件，点击“替换”即可用库中的零部件把选中的零部件替换掉，最后在部件中进行适当的装配，即可作为部件的一部分。

6．退出：退出设计中心。

10.3 操作示例10.3.1 重建模型在库中现有的零部件基础上，新建一个零部件。

1．打开一个项目，关闭所有零部件文档，确保当前没有零部件文档是打开状态，如图10-1：图10-12．点击“设计中心”，打开面板，如图10-2：图10-23．展开设计库目录树，选择要重建的模板，如图10-3：图10-3 4．点击“重建”，如图10-4：图10-4 5．输入名称如图10-5：图10-56．点击确定，弹出进度条，如图10-6：图10-67．完成后，模型被导入进来，如图10-7：图10-78．此时，可在此模型基础上修改，得到最终需要的结果。

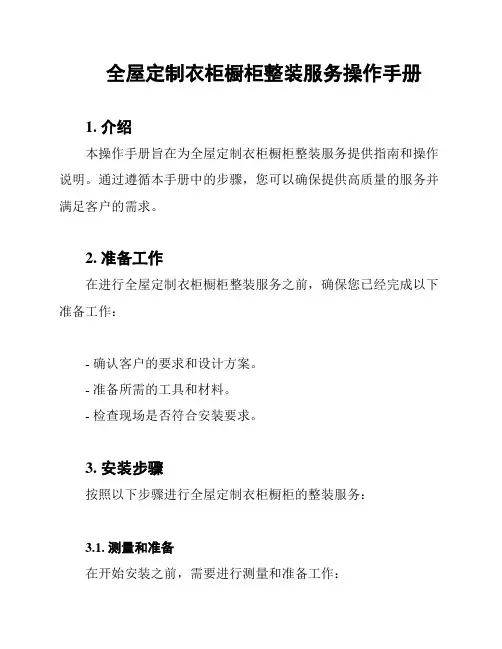

全屋定制衣柜橱柜整装服务操作手册1. 介绍本操作手册旨在为全屋定制衣柜橱柜整装服务提供指南和操作说明。

通过遵循本手册中的步骤，您可以确保提供高质量的服务并满足客户的需求。

2. 准备工作在进行全屋定制衣柜橱柜整装服务之前，确保您已经完成以下准备工作：- 确认客户的要求和设计方案。

- 准备所需的工具和材料。

- 检查现场是否符合安装要求。

3. 安装步骤按照以下步骤进行全屋定制衣柜橱柜的整装服务：3.1. 测量和准备在开始安装之前，需要进行测量和准备工作：1. 使用合适的工具进行准确的测量，包括墙面尺寸、地面水平度等。

2. 根据测量结果，调整橱柜尺寸以确保与现场尺寸匹配。

3. 检查安装区域是否平整，若有不平整的地方需要进行修复。

3.2. 组装和安装在测量和准备工作完成后，可以开始组装和安装全屋定制衣柜橱柜：1. 根据设计方案和组装说明，将橱柜的部件进行组装。

2. 在组装过程中，确保每个部件的连接牢固可靠，不松动。

3. 根据设计方案，将组装好的橱柜安装到预定位置。

4. 使用适当的工具和固定件，将橱柜固定在墙面和地面上。

3.3. 调整和检查在安装完成后，需要进行橱柜的调整和检查：1. 调整橱柜的门和抽屉，确保能够顺利打开和关闭。

2. 检查橱柜的稳定性，确保没有晃动或不稳定的现象。

3. 清理安装过程中留下的垃圾和杂物，保持安装区域的整洁。

4. 客户交付在完成全屋定制衣柜橱柜整装服务后，与客户进行最终交付：1. 向客户展示安装好的全屋定制衣柜橱柜。

2. 检查客户是否满意安装结果。

3. 提供客户关于保养和维护的指导。

以上就是全屋定制衣柜橱柜整装服务的操作手册，通过按照这些步骤进行操作，您可以为客户提供满意的服务。

请始终确保按照安装说明和要求进行操作，以确保安全和质量。

---。

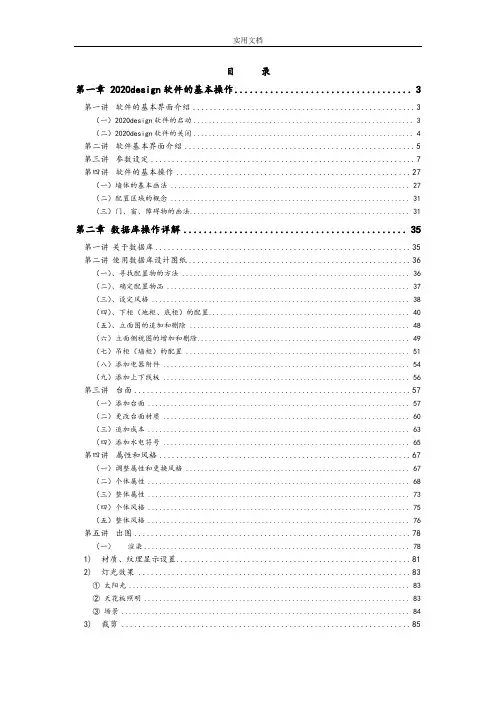

目录第一章 2020design软件的基本操作 (3)第一讲软件的基本界面介绍 (3)（一）2020design软件的启动 (3)（二）2020design软件的关闭 (4)第二讲软件基本界面介绍 (5)第三讲参数设定 (7)第四讲软件的基本操作 (27)（一）墙体的基本画法 (27)（二）配置区域的概念 (31)（三）门、窗、障碍物的画法 (31)第二章数据库操作详解 (35)第一讲关于数据库 (35)第二讲使用数据库设计图纸 (36)（一）、寻找配置物的方法 (36)（二）、确定配置物品 (37)（三）、设定风格 (38)（四）、下柜（地柜、底柜）的配置 (40)（五）、立面图的追加和删除 (48)（六）立面侧视图的增加和删除 (49)（七）吊柜（墙柜）的配置 (51)（八）添加电器附件 (54)（九）添加上下线板 (56)第三讲台面 (57)（一）添加台面 (57)（二）更改台面材质 (60)（三）追加成本 (63)（四）添加水电符号 (65)第四讲属性和风格 (67)（一）调整属性和更换风格 (67)（二）个体属性 (68)（三）整体属性 (73)（四）个体风格 (75)（五）整体风格 (76)第五讲出图 (78)（一）渲染 (78)1)材质、纹理显示设置 (81)2)灯光效果 (83)①太阳光 (83)②天花板照明 (83)③场景 (84)3)裁剪 (85)4)渲染模式和质量 (86)（二）多图预览 (87)（三）单页面打印出图 (100)第三章报价单 (103)第四章：2020design高级操作 (105)第一讲项目切换 (105)第二讲插入2020设计文件 (108)第三讲显示设定 (110)第四讲编辑罗盘的操作 (114)第五讲手动尺寸 (117)第六讲创建3D (118)第七讲编辑台面 (120)第八讲异型墙的画法 (123)第九讲各类列表框和工具栏开关位置 (130)第十讲岛台柜的画法 (131)第十一讲辅助小按钮——相机 (133)第一章 2020design软件的基本操作第一讲软件的基本界面介绍（一）2020design软件的启动（1）方法一：单击桌面上的按钮，进入2020design软件主界面。

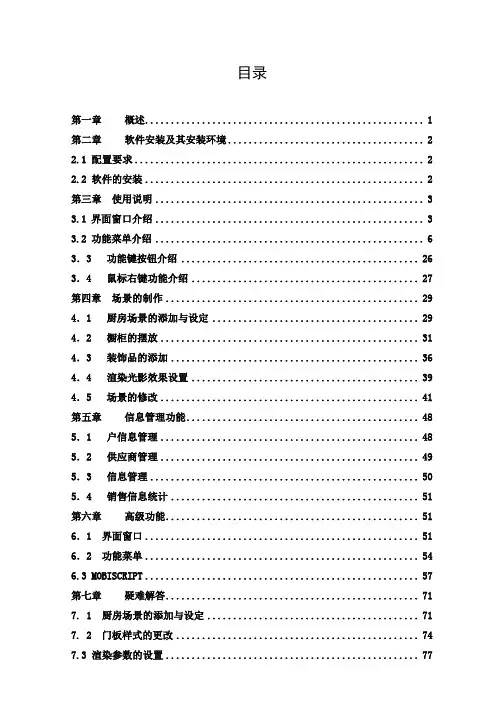

目录第一章概述 (1)第二章软件安装及其安装环境 (2)2.1 配置要求 (2)2.2 软件的安装 (2)第三章使用说明 (3)3.1 界面窗口介绍 (3)3.2 功能菜单介绍 (6)3．3 功能键按钮介绍 (26)3．4 鼠标右键功能介绍 (27)第四章场景的制作 (29)4．1 厨房场景的添加与设定 (29)4．2 橱柜的摆放 (31)4．3 装饰品的添加 (36)4．4 渲染光影效果设置 (39)4．5 场景的修改 (41)第五章信息管理功能 (48)5．1 户信息管理 (48)5．2 供应商管理 (49)5．3 信息管理 (50)5．4 销售信息统计 (51)第六章高级功能 (51)6．1 界面窗口 (51)6．2 功能菜单 (54)6.3 MOBISCRIPT (57)第七章疑难解答 (71)7. 1 厨房场景的添加与设定 (71)7. 2 门板样式的更改 (74)7.3 渲染参数的设置 (77)第一章概述硕欣橱柜设计软件是一个专业的橱柜展示设计系统，由于它功能强大、操作简洁，成为欧洲最流行的橱柜展示软件，它有以下一些鲜明的特色：1．对应不同的使用对象，只需要使用系统的部分功能模块。

对于普通的销售、设计人员，只需会调用图库进行设计即可；而开发部设计师只需要使用MOBOSCROPT模块，进行橱柜的开发设计工作和产品录入工作。

2．本系统不仅有设计和展示功能，而且具备报价和业务管理功能。

利用该系统，可以科学的管理客户信息和工程档案，并实时掌握业务人员的业务跟进状态。

3．本系统的操作十分简洁，在具体操作上就比AUTOCAD、3DMA X简洁很多，具备大量AUTOCAD的所不具备的功能：如实时渲染、平、立面和轴侧纺手工着色、自动标注、自动对齐、迅速进入立面设计，连续随意更换视点等。

切合实际的设计功能1.不仅适合于家庭橱柜的设计而且符合大的酒店、餐厅橱柜设计的需要；2.具有墙体辅助设计功能：通过输入墙体长度、高度、厚度、墙体角度等参数而自动生成弧形墙、支撑体等；3.可定义墙体材料和纹理：有50种材料和纹理待选，并可扩充，并支持BMP、JPG等格式；4.各种式样的门窗可供选择，添加时墙体会自动开洞；5.可在各种视图模式下（如平面、立面、轴侧等）拖放物体，并具有自动对准功能；6.自动生成台面、灯顶线、踢脚板,并包含相应的价格信息和管理信息；（包括：特殊的橱柜台面和支撑墙体、非标7.强大的生成和编辑所需样品的功能，准的面板和挡板等）；；8.在平面和立面状态下可以完成自动标注和手动标注（包括尺寸和位置）9.可根据需要任意使用文字注释和箭头表示；10.可导入、导出各种格式的图片文件：支持.WMF、.BMP、.JPG格式，可以粘贴图片到物体指定的范围内；完善的编辑功能1．直接用鼠标或输入参数来移动、旋转各个对象及物体；2．对于某些物体可以利用对话框的修改目录中已经定义好的参数来修改它的尺寸、式样、光泽、装饰、把手等;3．具备剪切、拷贝、粘贴、撤销、组合、打散功能；4．物件定向功能（如：根据位置选择左、右参数等）；显示及打印功能1.可快速以平面、立面、轴侧（线框图、快速渲染图、效果图）的方式显示,并列出相对应的价格目录表；2.利用参数设置图形着色方式，具备手工上色的方式，也可以更改颜色、纹理、背景、阴影等；3.在透视的状态下可直接调整透视点并生成透视图；4.对于光源设置，可调节光源的方向、光强、聚焦等参数；5.众多的图形缩放功能：缩小、放大、平移、预览等；6.对于橱柜的柜门具有"隐藏"和"显示"功能；7.在平面或立面状态下给物体作标记（编号或给出名称）；8.按规定的比例打印平面和立面图；9.可使用任意W INDOWS支持的输出、输入设备；可自动生成支持WINWORD格式的10.价格表单、定货单和发票等文件清单（WIN95以上版本）；10.可生成AVI格式的动画文件（使用WALKTHROUGH功能）；科学的报价管理功能1．可以根据目录、类型、甚至物体名称来配置价格和利润；2．可以选择报价中包含的增殖税，根据不同的情况自动计算增殖税；3．根据不同的情况修改报价和折扣；4．报价中可以剔除某些出现在列表中的项目，图形中没有显示的项目也可以添加到报价表中；图形目录编辑和管理；1.简易、高效的脚本编写工具可以帮助你创建和更新橱柜目录（无需画图）2.自动生成柜子的三维图形（.WMF或.JPG格式）；3.提供生成非图形目录的专门工具（家用电器、服务设备等）；数据交换功能1.可以导入或输出BMP、.JPG、.WMF、.DXF、.TXT格式的文件；2.可以将图片、平面图、立面图、透视图、报价单和统计信息复制到剪贴板上；其它特性1．软件界面和相关文档、目录都支持多语言方式；2．密码管理功能可以根据使用者的权限设置他们使用功能的范围；3．可以在独立的PC或网络上运行；4．支持W indows95、98、Me、NT4、2000XP等操作系统。

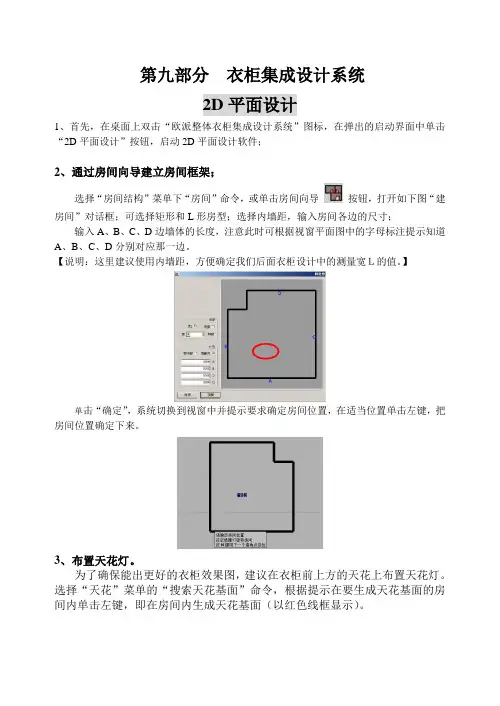

第九部分衣柜集成设计系统2D平面设计1、首先，在桌面上双击“欧派整体衣柜集成设计系统”图标，在弹出的启动界面中单击“2D平面设计”按钮，启动2D平面设计软件；2、通过房间向导建立房间框架；选择“房间结构”菜单下“房间”命令，或单击房间向导按钮，打开如下图“建房间”对话框；可选择矩形和L形房型；选择内墙距，输入房间各边的尺寸；输入A、B、C、D边墙体的长度，注意此时可根据视窗平面图中的字母标注提示知道A、B、C、D分别对应那一边。

【说明：这里建议使用内墙距，方便确定我们后面衣柜设计中的测量宽Ｌ的值。

】单击“确定”，系统切换到视窗中并提示要求确定房间位置，在适当位置单击左键，把房间位置确定下来。

3、布置天花灯。

为了确保能出更好的衣柜效果图，建议在衣柜前上方的天花上布置天花灯。

选择“天花”菜单的“搜索天花基面”命令，根据提示在要生成天花基面的房间内单击左键，即在房间内生成天花基面（以红色线框显示）。

选择“天花”菜单的“直线布灯”命令，根据提示分别点选第一点和第二点。

弹出如下“直线布灯”对话框，输入布灯的个数和设置生成方式后，单击确定。

一排天花灯即在房间内生成，如图所示。

4、布置门窗。

选择“房间结构”菜单下“门窗”命令，或单击单开门按钮，弹出门窗尺寸对话框。

设置好门窗尺寸后，单击“确定”。

根据提示在视窗中点选要开门窗的墙，然后点取门窗插入的位置即可（此操作可反复使用建立多个门窗，直到单击右键结束该操作）。

到此，这个样板房的墙体框架平面图就基本设计好了。

5．家具布置在平面设计的时候，我们可以在场景中添置家具，选择“房间结构”菜单下的“布置家具”或者按空格键，就会弹出布置家具的对话框，双击左键选择家具然后将其放置于房间内部，在生成三维场景以后您布置的家具也会一起生成。

6．生成三维在2D平面设计界面中选择“三维场景”菜单下的“生成3D场景”命令。

弹出选择“导入模板文件”对话框，选择其中一款装修风格模板，单击“确定”。

本章主要通过一个衣柜的实例，由浅入深地用不同的方法建立衣柜的各个模块的模型，建立参数化模型，让读者掌握ThinkDesign建模的技巧。

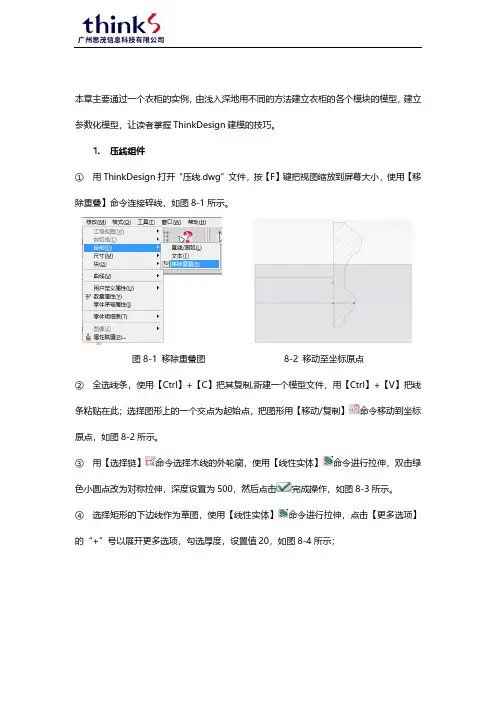

1.压线组件①用ThinkDesign打开“压线.dwg”文件，按【F】键把视图缩放到屏幕大小，使用【移除重叠】命令连接碎线，如图8-1所示。

图8-1 移除重叠图8-2 移动至坐标原点②全选线条，使用【Ctrl】+【C】把其复制,新建一个模型文件，用【Ctrl】+【V】把线条粘贴在此；选择图形上的一个交点为起始点，把图形用【移动/复制】命令移动到坐标原点，如图8-2所示。

③用【选择链】命令选择木线的外轮廓，使用【线性实体】命令进行拉伸，双击绿色小圆点改为对称拉伸，深度设置为500，然后点击完成操作，如图8-3所示。

④选择矩形的下边线作为草图，使用【线性实体】命令进行拉伸，点击【更多选项】的“+”号以展开更多选项，勾选厚度，设置值20，如图8-4所示；图8-3 线性实体a 图8-4 线性实体b⑤在【深度】处点击右键，选择【激活链接尺寸】，如图8-5所示；选择类型为【最小距离】，然后选择第一个实体的两个侧面，如图8-6所示。

图8-5 激活链接尺寸图8-6 最小距离选择此时深度前出现了尺子的小图标，表示尺寸已经连接两个侧面的最小距离，点击完成操作。

⑥点击【交互建模】→【移动面】，选择如图8-7所示面和起始点，绕X轴旋转45°，将实体的一个角切除，用同样的方法切除另一侧面的角。

图8-7 选择移动面和起始点图8-8 切除两个角⑦同理，将另外一个实体的两个角切除。

图8-9 切除边角图8-10 完成切除⑧把第一个实体的深度驱动显示出来。

图8-11 显示驱动尺寸⑨双击【驱动尺寸】可以编辑尺寸值，然后点击重建模型，此时，两个实体的尺寸会同时变化，此时已经完成木线组件的参数化设计。

图8-12 编辑驱动尺寸⑩最后，把实体生成零件、装配体，然后保存为【智能对象】，注意定义时勾选“选项”中的“自动拆分”。

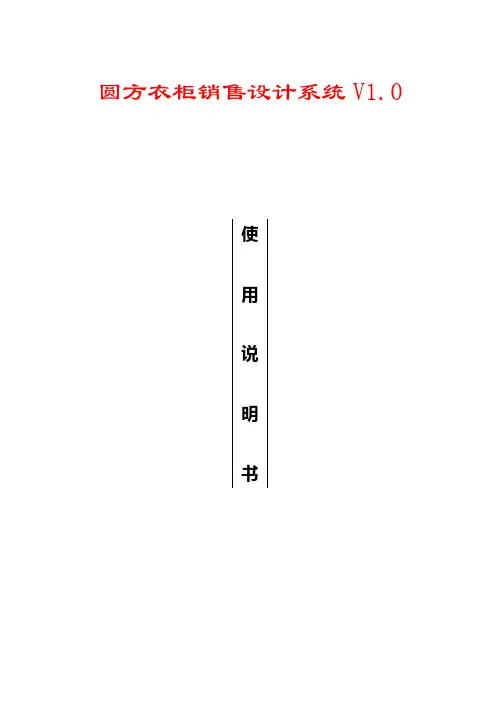

圆方衣柜销售设计系统V1.0使用说明书目录第一章系统安装说明 (2)§1.1系统要求 (2)§1.2系统安装 (2)§1.2.1系统光盘安装过程 (2)§1.2.2图库光盘安装过程 (6)第二章快速入门 (7)§2.1平面设计 (7)§2.2三维设计 (10)第二章菜单详解 (27)§3.1衣柜设计 (35)§3.2门板 (38)§3.3设置 (41)§3.4文件 (43)§3.5视图 (44)§3.6场景 (45)§3.7灯光 (46)§3.8渲染 (47)第1章系统安装说明本章主要介绍运行圆方衣柜销售设计系统的软、硬件配置要求，以及系统安装的方法和过程§1.1系统要求圆方衣柜销售设计系统的软硬件配置要求●软件要求支持操作系统：Windows98se、Windwos2000、WindowsXP（推荐Windows2000 Professional）Office组件Excel支持版本：97、2000、2002、2003●硬件要求中央处理器（CPU）：主频1GHz以上显示卡：支持OpenGL的显卡（推荐nVIDIA GeForce系列）内存：256MB，建议配置512MB以上硬盘：安装需要最少1.5GB以上剩余磁盘空间光驱：CD-ROM光驱显示器：支持1024×768分辨率32位真彩色显示器§1.2系统安装§1.2.1系统光盘安装过程1、首先将系统光盘放入CD-ROM光驱，双击光盘目录下setup.exe程序，出现如图安装菜单。

2、第一步OBDC安装3、单击完成进行安装4、单击关闭OBDC安装完成5、第二步系统安装，出现关闭防病毒软件提示，关闭后按“是”确定6、欢迎界面，单击下一步进行安装7、软件许可证协议界面，单击是接受协议条款，继续安装8、选择安装路径，默认为C:\WardrobeSun，如需修改单击浏览9、选择程序文件夹界面，单击下一步开始复制文件10、系统安装完成，单击完成按钮即可。

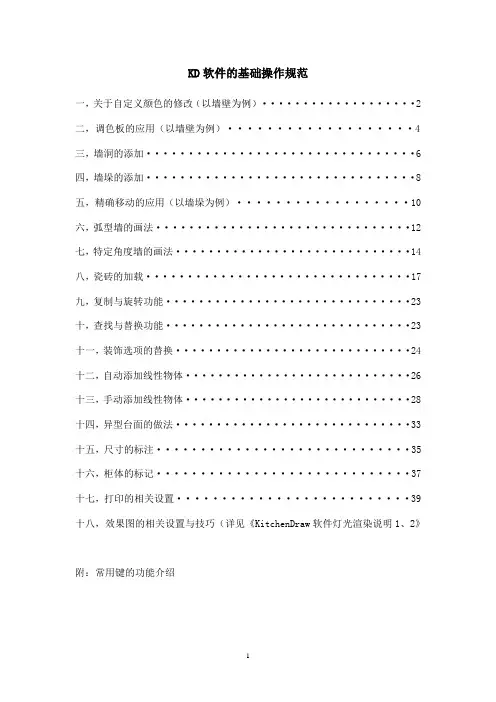

KD软件的基础操作规范一，关于自定义颜色的修改（以墙壁为例） (2)二，调色板的应用（以墙壁为例） (4)三，墙洞的添加 (6)四，墙垛的添加 (8)五，精确移动的应用（以墙垛为例） (10)六，弧型墙的画法 (12)七，特定角度墙的画法 (14)八，瓷砖的加载 (17)九，复制与旋转功能 (23)十，查找与替换功能 (23)十一，装饰选项的替换 (24)十二，自动添加线性物体 (26)十三，手动添加线性物体 (28)十四，异型台面的做法 (33)十五，尺寸的标注 (35)十六，柜体的标记 (37)十七，打印的相关设置 (39)十八，效果图的相关设置与技巧（详见《KitchenDraw软件灯光渲染说明1、2》附：常用键的功能介绍1、墙壁属性的修改方法先点中一面墙，然后单击鼠标右键，选择“属性”，如图：点击“修改”按钮，弹出颜色的窗口，在该窗口中点击“全部”的下拉菜单：在下拉菜单中选中一款材质，然后点“确定”，墙壁如下图。

2、用调色板功能给墙壁加材质例：想给墙壁加上这样的图案，如下图：假设这张图放在C盘，名字叫brick.jpg 选择“设置”——“图形”——“调色板”功能，会弹出如下窗口，点击“增加”会在表中加入一行，输入代码和名字，可以任意输，只要操作者自身能识别。

再在“文件（JPG或BMP）”一栏双击，会弹出如下窗口：然后找到brick.jpg图片所在目录，并选择该图片，点确定。

如下图点保存后，选中墙壁，右键属性，按照修改墙壁属性的方法来操作即可。

点击下拉选项，将滑动条拉到最下端，可以看到我们开始在调色板中添加的材质图片的名字。

选中该名字后点确定。

再点击确定，可以看到我们刚才选中的墙壁改成所需要的材质了。

需要注意的是：如果想用调色板来改变窗户和柜体的自定义颜色，需要多一个步骤：窗户是——首先在“窗户”的组件里选中“countryside view”这个选项点击属性，然后同墙壁的修改一样即可柜体是——首先要在其装饰里选择“门板颜色”中的“用户自定义颜色”，然后再重复墙壁的操作即可3、墙壁上如何开洞在目录中找到@门窗在@门窗中找到“墙洞”在“墙洞”中选择墙洞类型，然后将其拖到墙的俯视图上在立体图中的墙洞如下图：4、添加墙垛的方法选择“摆放”——“墙壁”功能或按F5，在空白处点击一下，然后鼠标往右移动一段距离，如下图：在小窗口中输入300，然后回车，如下图：再按下ESC键，在弹出的窗口中输入墙垛的厚度，如图：点击确定后，一个墙垛就做好了。

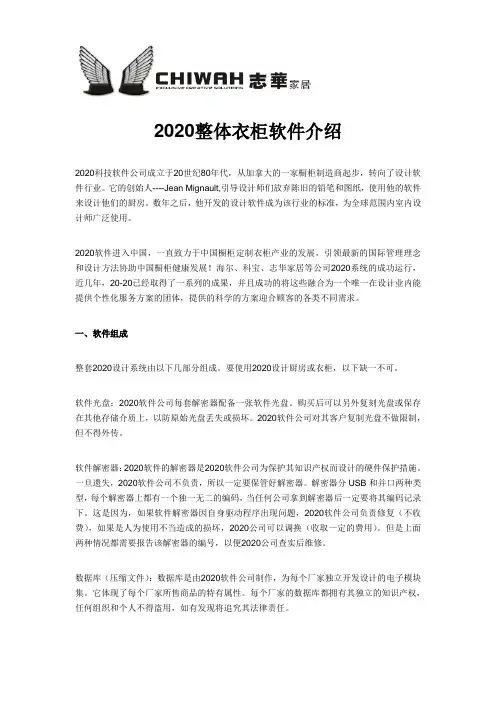

2020整体衣柜软件介绍2020科技软件公司成立于20世纪80年代，从加拿大的一家橱柜制造商起步，转向了设计软件行业。

它的创始人----Jean Mignault,引导设计师们放弃陈旧的铅笔和图纸，使用他的软件来设计他们的厨房。

数年之后，他开发的设计软件成为该行业的标准，为全球范围内室内设计师广泛使用。

2020软件进入中国，一直致力于中国橱柜定制衣柜产业的发展，引领最新的国际管理理念和设计方法协助中国橱柜健康发展！海尔、科宝、志华家居等公司2020系统的成功运行，近几年，20-20已经取得了一系列的成果，并且成功的将这些融合为一个唯一在设计业内能提供个性化服务方案的团体，提供的科学的方案迎合顾客的各类不同需求。

一、软件组成整套2020设计系统由以下几部分组成。

要使用2020设计厨房或衣柜，以下缺一不可。

软件光盘：2020软件公司每套解密器配备一张软件光盘。

购买后可以另外复刻光盘或保存在其他存储介质上，以防原始光盘丢失或损坏。

2020软件公司对其客户复制光盘不做限制，但不得外传。

软件解密器：2020软件的解密器是2020软件公司为保护其知识产权而设计的硬件保护措施。

一旦遗失，2020软件公司不负责，所以一定要保管好解密器。

解密器分USB和并口两种类型，每个解密器上都有一个独一无二的编码，当任何公司拿到解密器后一定要将其编码记录下。

这是因为，如果软件解密器因自身驱动程序出现问题，2020软件公司负责修复（不收费），如果是人为使用不当造成的损坏，2020公司可以调换（收取一定的费用）。

但是上面两种情况都需要报告该解密器的编号，以便2020公司查实后维修。

数据库（压缩文件）：数据库是由2020软件公司制作，为每个厂家独立开发设计的电子模块集。

它体现了每个厂家所售商品的特有属性。

每个厂家的数据库都拥有其独立的知识产权，任何组织和个人不得盗用，如有发现将追究其法律责任。

报表（电子文件）：报表是数据库的延续。

圆方衣柜销售设计系统使用说明书目录第一章系统安装说明 (2)§1.1系统要求 (2)§1.2系统安装 (2)§1.2.1系统光盘安装过程 (2)§1.2.2图库光盘安装过程 (6)第二章快速入门 (7)§2.1平面设计 (7)§2.2三维设计 (10)第二章菜单详解 (27)§3.1衣柜设计 (35)§3.2门板 (38)§3.3设置 (41)§3.4文件 (43)§3.5视图 (44)§3.6场景 (45)§3.7灯光 (46)§3.8渲染 (47)第1章系统安装说明本章主要介绍运行圆方衣柜销售设计系统的软、硬件配置要求，以及系统安装的方法和过程§1.1系统要求圆方衣柜销售设计系统的软硬件配置要求●软件要求➢支持操作系统：Windows98se、Windwos2000、WindowsXP（推荐Windows2000 Professional）➢Office组件Excel支持版本：97、2000、2002、2003●硬件要求➢中央处理器（CPU）：主频1GHz以上➢显示卡：支持OpenGL的显卡（推荐nVIDIA GeForce系列）➢内存：256MB，建议配置512MB以上➢硬盘：安装需要最少1.5GB以上剩余磁盘空间➢光驱：CD-ROM光驱➢显示器：支持1024×768分辨率32位真彩色显示器§1.2系统安装§1.2.1系统光盘安装过程1、首先将系统光盘放入CD-ROM光驱，双击光盘目录下setup.exe程序，出现如图安装菜单。

2、第一步OBDC安装3、单击完成进行安装4、单击关闭OBDC安装完成5、第二步系统安装，出现关闭防病毒软件提示，关闭后按“是”确定6、欢迎界面，单击下一步进行安装7、软件许可证协议界面，单击是接受协议条款，继续安装8、选择安装路径，默认为C:\WardrobeSun，如需修改单击浏览9、选择程序文件夹界面，单击下一步开始复制文件10、系统安装完成，单击完成按钮即可。

一、打开软件，点击客户输入客户信息和订单信息
二、在用户产品库或系统基础库—选择客户需要的柜子款式和板材颜色
三、修改尺寸,修改柜体结构，修改柜子总名称，完成设计
四、点击结算,修改报价方式,生成报价单，
六、点击拆单，在物料解析窗口里点击生产解析自动获得板件开料尺寸，点击孔槽解析自动获得板件孔槽加工工艺
七、查看孔位透视图
八、打印生产所需料单
九、打开优化裁板软件,点击加工产品明细，导入板件
十、导入板件
十一、点击优化计算，然后选其中一种算法来排板
十二、点击优化切割作业图能看排板情况
十三、生产NC就输出了,存放在NC程序文件夹中。

在线厨房设计软件操作说明一，自动设计操作说明1，直接关掉登陆窗口2，设置房间尺寸，可以直接鼠标拖动墙体来快速改变房间尺寸，也可以点击下方的“房间尺寸”按钮来精确的设置房间尺寸3，点击下一步后进入门窗操作页面，此时墙体尺寸被锁死。

点击“门”或“窗”按钮，弹出创建门或窗的对话框，在输入尺寸确定后，就可以将门窗放置到墙上了，可以双击门或窗精确调整门窗尺寸及位置，在创建门的对话框中，选中“开放式”复选框，可以只创建门洞。

4，再下一步后，可以向房间中添加立柱、立管、横竖管道及各种障碍物5，进入下一步，双击墙体，选择放置厨柜区域6，再下一步，确定水盆灶台的放置区域，并可选择放置高柜或中高柜，高柜和中高柜只能放置于厨柜区域头部或尾部7，然后可以选择水盆灶台及烟机的型号，并可以选择烤箱及消毒柜，如果都不选，则系统默认选择列表中的第一个设备，不含烤箱消毒柜8，点确定后，系统自动生成厨柜设计方案9，生成其它图纸（在2D场景下，重复按U键，可切换图纸）10，生成报价清单（点击顶部的“清单”按钮）11，可以显示不同对象的标注尺寸（点击顶部的“尺寸”按钮）二，手动编辑操作说明1，在3D场景下，点击左上角的“手动编辑”按钮，显示出下方的产品列表及底部的命令按钮，即进入手动编辑模式2，再点击“手动编辑”按钮，则隐藏下方的产品列表及底部的命令按钮，即关闭手动编辑模式3，编辑模式时，可以从产品列表中选择柜子拖入场景，也可以删除选中的柜子4，手工摆放和拖动柜子，会在墙上出现尺寸标注线5，选中柜子时，按左右方向键，可以每次1mm的移动柜子6，按住ctrl+左右方向键，每次10mm的移动柜子7，拖动水盆柜时，水盆会跟随移动8，拖动灶台柜时，灶台和烟机同时跟随移动9，水盆和灶台可以单独定位，选中后，按方向键可以左右移动10，点击更新设计按钮，可以根据地柜摆放，重新生成台面11，选中单开门柜时，可以重设开门方向12，点击开关厨门按钮，可以切换橱柜门及抽屉的开关状态，也可以单击某个选中的门板来切换其开关状态13，复尺后可以重新调整房间及立柱尺寸三，鼠标操作说明1，鼠标滚轮可以控制远近2，按下滚轮不松开，再拖动鼠标可以平移镜头四，其它说明1，可以配置台面到墙体的最大悬空长度2，双击柜子门板，在弹出的窗口中可以替换柜子，及替换门板材质，可以选择单个门板替换，或者整个柜子替换，或者整个地柜或吊柜替换，或者全部替换3，替换台面材质（双击台面）4，替换拉手、水盆、灶台、烟机，从左边的产品列表中选择的产品后，会自动替换场景中相应的产品，替换水盆时，会自动更新台面，以适应新水盆。
