第九章 现代光电检测技术与系统资料

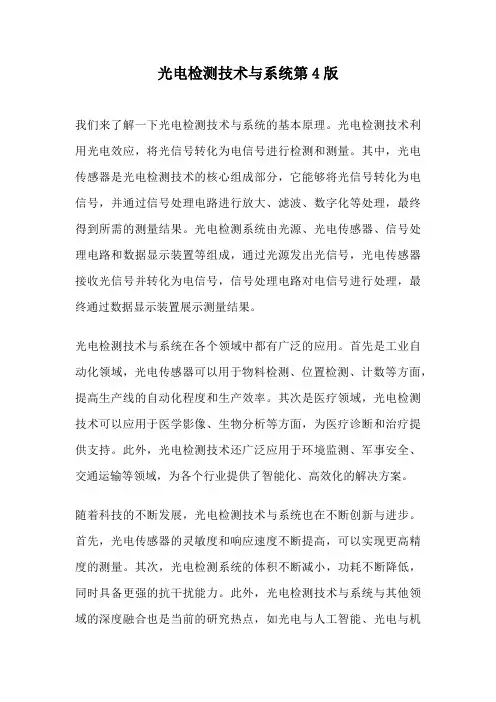

光电检测技术与系统第4版我们来了解一下光电检测技术与系统的基本原理。

光电检测技术利用光电效应，将光信号转化为电信号进行检测和测量。

其中，光电传感器是光电检测技术的核心组成部分，它能够将光信号转化为电信号，并通过信号处理电路进行放大、滤波、数字化等处理，最终得到所需的测量结果。

光电检测系统由光源、光电传感器、信号处理电路和数据显示装置等组成，通过光源发出光信号，光电传感器接收光信号并转化为电信号，信号处理电路对电信号进行处理，最终通过数据显示装置展示测量结果。

光电检测技术与系统在各个领域中都有广泛的应用。

首先是工业自动化领域，光电传感器可以用于物料检测、位置检测、计数等方面，提高生产线的自动化程度和生产效率。

其次是医疗领域，光电检测技术可以应用于医学影像、生物分析等方面，为医疗诊断和治疗提供支持。

此外，光电检测技术还广泛应用于环境监测、军事安全、交通运输等领域，为各个行业提供了智能化、高效化的解决方案。

随着科技的不断发展，光电检测技术与系统也在不断创新与进步。

首先，光电传感器的灵敏度和响应速度不断提高，可以实现更高精度的测量。

其次，光电检测系统的体积不断减小，功耗不断降低，同时具备更强的抗干扰能力。

此外，光电检测技术与系统与其他领域的深度融合也是当前的研究热点，如光电与人工智能、光电与机器视觉等，将为光电检测技术与系统的应用带来更多创新和突破。

不过，光电检测技术与系统在应用中还存在一些挑战和问题。

首先是环境干扰的影响，光电传感器易受光照、温度、湿度等环境因素的影响，可能导致测量结果的不准确。

其次是光电检测系统的稳定性和可靠性需要进一步提高，以应对长时间运行和复杂环境的要求。

此外，光电检测技术与系统的成本也是一个考虑因素，如何降低成本、提高性价比是当前研究的重点之一。

《光电检测技术与系统第4版》是一本系统介绍光电检测技术与系统的专业书籍，内容涵盖了光电检测技术的基本原理、应用领域以及发展趋势。

光电检测技术与系统在各个行业中都发挥着重要作用，随着科技的不断进步，它将继续迎来更多创新和突破，并为社会的智能化、高效化发展做出更大贡献。

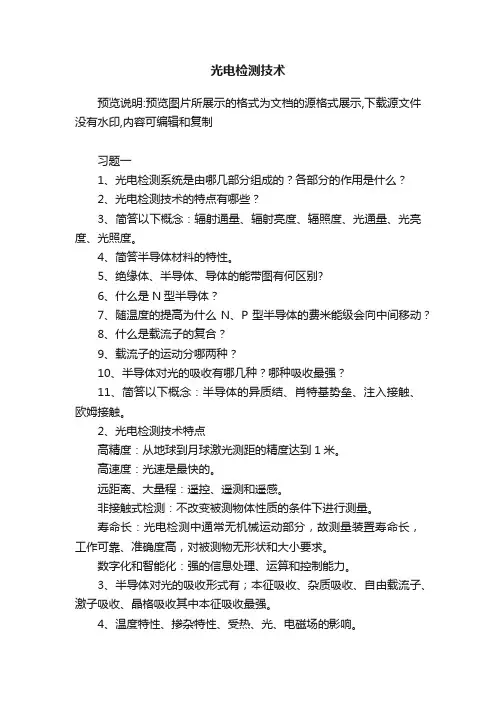

光电检测技术预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制习题一1、光电检测系统是由哪几部分组成的？各部分的作用是什么？2、光电检测技术的特点有哪些？3、简答以下概念：辐射通量、辐射亮度、辐照度、光通量、光亮度、光照度。

4、简答半导体材料的特性。

5、绝缘体、半导体、导体的能带图有何区别?6、什么是N型半导体？7、随温度的提高为什么N、P型半导体的费米能级会向中间移动？8、什么是载流子的复合？9、载流子的运动分哪两种？10、半导体对光的吸收有哪几种？哪种吸收最强？11、简答以下概念：半导体的异质结、肖特基势垒、注入接触、欧姆接触。

2、光电检测技术特点高精度：从地球到月球激光测距的精度达到1米。

高速度：光速是最快的。

远距离、大量程：遥控、遥测和遥感。

非接触式检测：不改变被测物体性质的条件下进行测量。

寿命长：光电检测中通常无机械运动部分，故测量装置寿命长，工作可靠、准确度高，对被测物无形状和大小要求。

数字化和智能化：强的信息处理、运算和控制能力。

3、半导体对光的吸收形式有；本征吸收、杂质吸收、自由载流子、激子吸收、晶格吸收其中本征吸收最强。

4、温度特性、掺杂特性、受热、光、电磁场的影响。

5、禁带宽度不同，绝缘体太大，导体价带导带重合，只有半导体禁带宽度适合电子跃迁6、硅晶体中掺入五族元素，施主杂质电离后成为不可移动的带正电的施主离子，同时向导带提供电子，使半导体成为电子导电的n型半导体。

7、在常温下，N型半导体中n〉〉p，这时从价带激发到导带的电子比施主所提供的电子要少得多，但随着温度的提高，由价带到导带的热激发作用越来越强，由价带激发到导带的电子的比重越来越大，最后达到n≈p，即随温度的进一步上升，EF逐渐向禁带中央移动，材料显示本征特性。

8、电子与空穴相遇消失的过程。

9、由浓度梯度引起的扩散运动，在电场的作用下的漂移运动。

10、由两种不同质的半导体材料接触而组成的结，或由两种禁带宽度不同半导体材料组成的结。

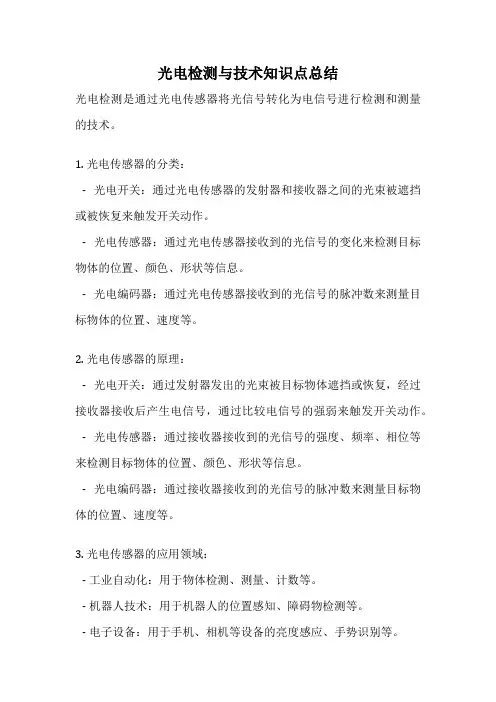

光电检测与技术知识点总结
光电检测是通过光电传感器将光信号转化为电信号进行检测和测量的技术。

1. 光电传感器的分类：
- 光电开关：通过光电传感器的发射器和接收器之间的光束被遮挡或被恢复来触发开关动作。

- 光电传感器：通过光电传感器接收到的光信号的变化来检测目标物体的位置、颜色、形状等信息。

- 光电编码器：通过光电传感器接收到的光信号的脉冲数来测量目标物体的位置、速度等。

2. 光电传感器的原理：
- 光电开关：通过发射器发出的光束被目标物体遮挡或恢复，经过接收器接收后产生电信号，通过比较电信号的强弱来触发开关动作。

- 光电传感器：通过接收器接收到的光信号的强度、频率、相位等来检测目标物体的位置、颜色、形状等信息。

- 光电编码器：通过接收器接收到的光信号的脉冲数来测量目标物体的位置、速度等。

3. 光电传感器的应用领域：
- 工业自动化：用于物体检测、测量、计数等。

- 机器人技术：用于机器人的位置感知、障碍物检测等。

- 电子设备：用于手机、相机等设备的亮度感应、手势识别等。

- 安防监控：用于人体检测、入侵报警等。

4. 光电传感器的特点：
- 非接触式检测：光电传感器不需要与目标物体直接接触，可以在一定距离上进行检测。

- 高精度：光电传感器可以实现微小物体的检测和测量。

- 快速响应：光电传感器的响应时间通常在毫秒级别，适用于高速检测。

- 高稳定性：光电传感器的输出信号稳定，不受环境干扰影响。

以上是光电检测与技术的一些基础知识点总结，希望对您有帮助。

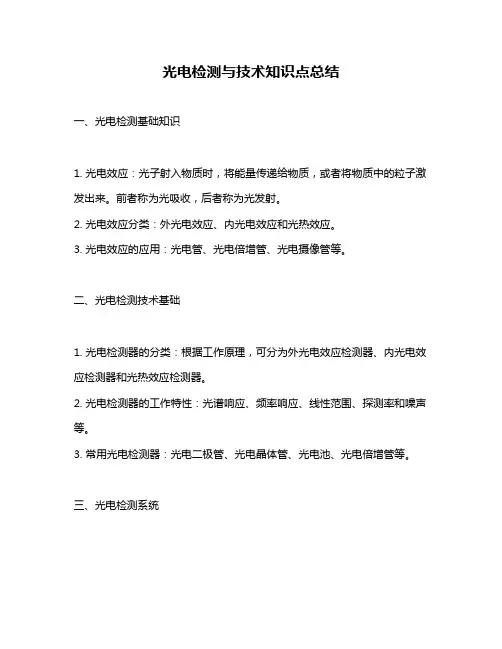

光电检测与技术知识点总结一、光电检测基础知识1. 光电效应：光子射入物质时，将能量传递给物质，或者将物质中的粒子激发出来。

前者称为光吸收，后者称为光发射。

2. 光电效应分类：外光电效应、内光电效应和光热效应。

3. 光电效应的应用：光电管、光电倍增管、光电摄像管等。

二、光电检测技术基础1. 光电检测器的分类：根据工作原理，可分为外光电效应检测器、内光电效应检测器和光热效应检测器。

2. 光电检测器的工作特性：光谱响应、频率响应、线性范围、探测率和噪声等。

3. 常用光电检测器：光电二极管、光电晶体管、光电池、光电倍增管等。

三、光电检测系统1. 光电检测系统的基本组成：光源、被测物、光电检测器、信号处理电路和显示设备。

2. 光电检测系统的应用：测量长度、测量角度、测量速度、测量温度等。

3. 光电检测系统的误差来源：光源的不稳定性、光学系统的误差、探测器噪声和信号处理电路的误差等。

四、常用光电检测技术1. 红外线检测技术：利用红外线的热效应，可以测量物体的温度和辐射功率。

红外线传感器有热敏电阻、热电偶等。

2. 激光雷达技术：利用激光的反射和散射，可以测量物体的距离和形状。

常用的激光雷达有脉冲式和连续波式两种。

3. 光纤传感器技术：利用光纤的传光特性，可以测量物体的位移、压力和温度等物理量。

光纤传感器有折射率型、光强调制型和光相位调制型等。

4. 图像传感器技术：利用图像传感器将光学图像转换为电信号，可以测量物体的尺寸和形状。

常用的图像传感器有CCD和CMOS两种。

5. 色彩传感器技术：利用色彩传感器测量物体的颜色和色差，可以应用于颜色识别和颜色检测等方面。

常用的色彩传感器有RGB和CMYK两种。

光电检测技术与系统教学设计背景随着科技的迅猛发展，光电检测技术在许多领域中得到了广泛应用，如生物医药、环保、新材料等。

因此，掌握光电检测技术成为了现代科技人才必须的一项基本技能。

在高等教育中，培养学生的光电检测技术需要通过实践教学来实现，才能更好地逐步掌握和应用。

光电检测技术与系统教学设计是一项必不可少的工作，为学生提供了更好的学习和实践机会，也促进了教育教学改革的进展。

教学目标本次教学设计旨在培养学生的光电检测技术与系统应用能力，让学生了解光电检测技术的基本原理和应用，了解光电检测系统的主要组成部分，以及光电检测技术在各种领域中的应用情况。

教学内容1. 光电检测技术基础•光的本质及其与物质的相互作用•光学基础和光电探测器原理•光电检测器的种类和特点•光电元器件和微光测量2. 光电检测系统•光电检测系统的基本组成和原理•光电检测系统的设计和调试•光电检测系统在各个领域中的应用3. 实践操作•光电检测器的基本使用方法•光电检测系统的实际操作•常用光电检测器的测量试验及结果分析教学方法本次课程的主要教学方法为理论讲授与实践操作相结合。

通过理论讲解和实验操作让学生更好地掌握光电检测技术和系统，让学生在实验中发现问题，分析问题，解决问题的能力。

教学评价本次教学的评价主要是以学生的课堂出勤率、课程参与度和实践操作成绩综合评价。

学生必须在参加实践操作，完成实验报告，并按时提交。

同时，教师也将为学生提供充足的实验室时间，为学生有出色成果提供机会。

教学资源本次光电检测技术与系统教学使用的设备资源如下：•光电检测器•激光器•光电探测器同时，还需要配备实验室的常规设备，如电脑、投影仪等。

总结光电检测技术与系统是一门在实践中不断发展和创新的学科，学生应当深入理解其原理和应用，掌握光电检测技术和系统设计。

通过教学设计实践，教育教学将能更好地促进学生的能力发展，培养具有实际应用能力的工程技术人员。

现代光电干涉检测技术与系统——多参数OCT 系统方向现代光电干涉检测技术是光干涉理论和现代光电检测技术、信号处理技术、计算机技术和自动控制原理的综合应用。

激光的出现开创了光干涉检测技术飞速发展的新时代，激光干涉测量被广泛地应用于长度、角度、微观形貌、光谱等领域。

现代光电干涉检测技术正朝着以下几个方向发展：所用光源涵盖了从微光到紫外的所有波段；探测器探测灵敏度和响应度也有了极大的提高；在信号处理方面，在适应环境、消除噪声、误差修正处理、测量数据速度和可靠性等方面有明显提高；光学系统的集成和小型化有明显进展。

其中，OCT （光学相干层析成像）技术具有高分辨率、无介入、无损伤等优点，其分辨率可高达1-10μm ，更被称为“光学活检”，体现了超越传统五大医学成像技术的优势，在医学成像领域有着广阔的发展前景。

传统OCT 系统无法测定光学材料的偏振效应和双折射性质，因而限制了其应用范围。

多参数光学相干层析技术是偏振OCT 的一个分支，它利用偏振光成像，在继承了传统OCT 优点的同时，还具有可检测样品的背散射率、双折射率、光轴分布、折射率、厚度等多种参数的特点，是一种具有广泛应用前景的医学诊断技术。

由于多参数OCT 以提取样品的多种参数为目标，因此其数据处理系统不仅需要对干涉电信号进行放大、解调、滤波等处理，还需要针对不同特性参数设计合适的提取算法，有效、精确地获取样品各类参数分布，以作为进一步形成图像显示的基础。

因此，设计高效的数据处理系统，是研制多参数OCT 的重要环节。

在实际实现阶段，全光纤型偏振OCT 较空间型偏振OCT 器件发挥了更加优良的作用，为方便调整光路，前者的系统光路采用保偏光纤连接，这就使得各光学元器件的光轴无需必在同一水平线上。

同时，最终成品总器件体积更小，更便于发展成为便携式装置。

光电探测器C 宽带光源SLD A/D 光电探测器A A/D A/D 光电探测器BHe-Ne 激光器起偏器光纤偏振开关1×2耦合器2×2耦合器2×2耦合器放大、滤波放大、滤波放大、滤波准直器偏振分束器偏振控制器FPGA USB 计算机光路A 光路C样品台X准直器偏振控制器Y 光学快速扫描延迟线固定反射镜光路B全光纤化多参数OCT 光路结构如上图所示。
