8086软硬件实验报告(微机原理与接口技术上机实验)

微机原理与接口技术实验报告（一）实验内容一：1、实验目的： 考察对内存寻址方式、8086指令的理解内存中的数据排列如上表所示，各寄存器内容如下DS=2100H ES=2111H SS=2000H BX=106H CX=3H SI=106H DI=12H BP=1100H SP=1100HFR=3402H (FR 标志寄存器，FR 中的DF －字符串操作方向位为1)在执行下列指令后，写出寄存器AX中的内容 0) pop ax; AX= 1) mov ax,bx; AX= 2) mov ax,[bx];AX= 3) mov ax,102H;AX= 4) mov ax,[102H];AX= 5) mov ax,6[SI];AX= 6) lea ax,6[BX][DI];AX= 7) mov ax,[BP+DI];AX= 8) rep lodsw;AX= , 还需写出SI=2、实验内容： （1）开始菜单下选择运行，输入cmd 回车，在开启的窗口中输入debug 后回车，进入程序输入环境（2）利用r 指令显示当前各寄存器储值并按照上文中的寄存器值进行修改 结果如下：物理地址 内容(字节) 物理地址 内容(字节)21100H BEH 21110H 99H 21101H 02H 21111H 00H 21102H 01H 21112H E8H 21103H 8BH 21113H 7EH 21104H 44H 21114H E0H 21105H 02H 21115H 74H 21106H 29H 21116H 06H 21107H 44H 21117H E8H 21108H 04H 21118H 17H 21109H 9CH 21119H 01H 2110AH 50H 2111AH ACH 2110BH E6H 2111BH EBH 2110CH 99H 2111CH 34H 2110DH C6H 2111DH 00H 2110EH 06H 2111EH 30H 2110FHE8H2111FH0BH（3）d指令查看21100H——2111FH内存单元的内容（4）e指令对该段内存单元进行赋值（5）a指令按顺序输入要求中列出的指令（6）u指令进行反汇编（7）t指令（跟踪命令）逐条运行指令，观察记录指令运行结果3、实验结果0) pop ax; AX=02be1) mov ax,bx; AX=01062) mov ax,[bx];AX=44293) mov ax,102H;AX=01024) mov ax,[102H];AX=8b015) mov ax,6[SI];AX=c6996) lea ax,6[BX][DI];AX=011e7) mov ax,[BP+DI];AX=7ee88) rep lodsw;AX=4429, SI=0108实验内容二：1、实验目的：熟悉masm for windows 软件的应用，体会汇编程序的编写、编译、执行及调试等各个环节。

微机原理与接口技术实验报告
本次实验是关于微机原理与接口技术的实验报告，通过本次实验，我们将深入
了解微机原理与接口技术的相关知识，并通过实际操作来加深对这些知识的理解和掌握。

实验一，微机原理。

在本次实验中，我们首先学习了微机的基本原理，包括微机的组成结构、工作
原理和基本功能。

通过实际操作，我们了解了微机的主要组成部分，如中央处理器（CPU）、内存、输入输出设备等，并学习了它们之间的工作原理和相互配合关系。

同时，我们还学习了微机的基本指令系统和数据传输方式，加深了对微机工作原理的理解。

实验二，接口技术。

在接口技术的实验中，我们学习了微机与外部设备之间的接口技术，包括并行
接口、串行接口和通用接口等。

我们通过实际操作，了解了这些接口技术的工作原理和应用场景，学会了如何通过接口技术实现微机与外部设备的数据交换和通信。

实验三，实验综合。

在本次实验的最后，我们进行了一个综合实验，通过实际操作来综合运用微机
原理和接口技术的知识，实现一个具体的功能。

通过这个实验，我们加深了对微机原理与接口技术的理解，掌握了如何将理论知识应用到实际操作中。

总结。

通过本次实验，我们深入学习了微机原理与接口技术的相关知识，并通过实际
操作加深了对这些知识的理解和掌握。

微机原理与接口技术作为计算机科学与技术的基础知识，对我们今后的学习和工作都具有重要意义。

希望通过这次实验，能够对大家的学习和工作有所帮助，并为今后的学习打下坚实的基础。

以上就是本次实验的实验报告，希望对大家有所帮助。

感谢大家的阅读！。

8086微机原理实验报告实验名称：8086微机原理实验实验目的：1.深入了解8086微处理器的内部结构和指令系统。

2.掌握汇编语言的编程方法和技巧。

3.熟悉微机系统的输入输出操作原理。

4.掌握8086微机系统的调试方法和程序调试技巧。

实验器材：1.8086微处理器芯片2.Intel 8086学习板3.编程器4.示波器5.实验箱实验步骤：1.熟悉8086微处理器的内部结构和指令系统在开始实验前，首先需要熟悉8086微处理器的内部结构和指令系统。

通过阅读教材和讲义，了解到8086微处理器采用16位结构，具有4个寄存器组，支持16种不同寻址方式的指令。

熟练掌握常用的指令系统和汇编语言的编程方法。

2.设计并编制简单的汇编程序在熟悉8086微处理器的内部结构和指令系统后，我们开始设计并编制简单的汇编程序。

本实验中，我们编写了一个简单的汇编程序，用于实现两个数的加法操作，并将结果存储在内存中。

程序中使用了mov指令将操作数送入寄存器，add指令将它们相加，再用mov指令将结果存储到内存中。

程序流程图如下所示：a. 将第一个数送入累加器A中。

b. 将第二个数送入寄存器B中。

c. 执行add指令，将A和B相加，结果保存在A中。

d. 将结果存储到内存中。

e. 程序结束。

3.调试程序并进行测试在完成汇编程序的编写后，我们需要使用调试器对程序进行调试，并进行测试。

首先，将程序加载到学习板上进行调试。

在调试过程中，我们使用示波器观察各个信号的波形，以确定程序的正确性。

通过逐步单步执行程序并观察寄存器和标志位的变化，我们验证了程序的正确性。

接下来，我们使用输入设备输入两个数，并观察输出结果是否正确。

测试结果表明程序正确实现了两个数的加法操作。

4.总结体会和改进建议通过本次实验，我们深入了解了8086微处理器的内部结构和指令系统，掌握了汇编语言的编程方法和技巧，熟悉了微机系统的输入输出操作原理，以及掌握了8086微机系统的调试方法和程序调试技巧。

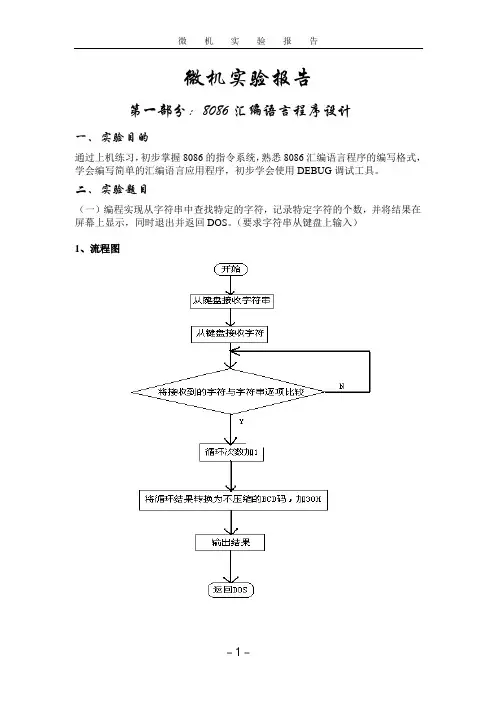

微机实验报告第一部分：8086汇编语言程序设计一、实验目的通过上机练习，初步掌握8086的指令系统，熟悉8086汇编语言程序的编写格式，学会编写简单的汇编语言应用程序，初步学会使用DEBUG调试工具。

二、实验题目（一）编程实现从字符串中查找特定的字符，记录特定字符的个数，并将结果在屏幕上显示，同时退出并返回DOS。

（要求字符串从键盘上输入）1、流程图2、实验程序及注释DATA SEGMENTBUFSIZE DB 20 ；数据段ACTCHAR DB ? ；定义字符串CHARTEXT DB 20 DUP(?) ；给输入字符分配内存DB '$'CNT DB 0 ；给计数器分配内存STRING1 DB 'PLEASE INPUT THE STRING:','$'STRING2 DB 0AH,0DH,'INPUT THE WORD YOU WANT TO CHECK:','$' STRING3 DB 0AH,0DH,'THE NUMBER OF THE WORD IS:','$'DATA ENDS ；数据段结束COSEG SEGMENT ；代码段ASSUME CS:COSEG,DS:DATASTART: MOV AX,DATAMOV DS,AXMOV DX,OFFSET STRING1 ；显示提示语：请输入字符串MOV AH,09H ；输出字符串STRING1INT 21HMOV DX,OFFSET BUFSIZE ；从键盘输入字符串存入BUFSIZEMOV AH,0AH ；并送显INT 21HMOV DX,OFFSET STRING2 ；显示提示语：想查询的字符是MOV AH,09H ；输出字符串STRING2INT 21HMOV AH,01H ；从键盘上输入字符到AL中并送显INT 21HMOV BX,OFFSET CHARTEXT ；将字符串首地址存入BXMOV CL,ACTCHAR ；置循环次数CX=字符串长度XOR CH,CHLP1: CMP AL, [BX] ；字符串从头开始与键入字符AL比较JZ LP2 ；相等则转入LP2INC BX ；指针指向字符串下一个字符DEC CX ；循环次数减一JNZ LP1 ；若还有未比较的字符，继续循环LP1JMP FINI ；若全部比较完毕，跳转FINILP2: INC CNT ；计数器增一INC BX ；指针指向字符串下一个字符DEC CX ；循环次数减一JNZ LP1 ；若还有未比较的字符，跳至LP1 FINI: MOV DX,OFFSET STRING3 ；显示提示语：所查询的字符个数：MOV AH,09HINT 21HMOV AL,CNT ；将计数器的值送ALAAM ；将此值转换成非压缩BCD码ADD AH,30H ；将BCD码转换为ASCⅡ码MOV DL,AH ；高位送显MOV AH,02HINT 21HMOV AL,CNT ；再将计数器的值送ALAAMADD AL,30H ；将BCD码转换为ASCⅡ码MOV DL,AL ；低位送显MOV AH,02HINT 21HMOV AH,4CH ；结束INT 21HCOSEG ENDS ；代码段结束END START ；程序结束3、运行结果PLEASE INPUT THE STRING(先输入字符串):ASDFAAD↙INPUT THE WORD YOU WANT TO CHECK(输入待查找字符): A↙THE NUMBER OF THE WORD IS(数量为):3↙PLEASE INPUT THE STRING(先输入字符串):ASDFAAD↙INPUT THE WORD YOU WANT TO CHECK(输入待查找字符):9↙THE NUMBER OF THE WORD IS(数量为):0↙PLEASE INPUT THE STRING(先输入字符串):ASDFAAD↙INPUT THE WORD YOU WANT TO CHECK(输入待查找字符): S↙THE NUMBER OF THE WORD IS(数量为):1↙4、程序改进○1循环次数的改进原来的程序：MOV CX,19改进原因：此程序表明无论输入的字符串多长，即使没有达到限定的最大字符串的长度，也要循环19次。

微机原理与接口技术实验报告学院: 核技术与自动化工程学院专业: 电气工程及其自动化班级: XXXXXX学号: XXXXX姓名: XXX指导老师: XXX完成时间: 2012、11、14实验一 EMU8086软件的使用一、实验目的1、了解EMU 8086软件的基本使用步骤和各个工作区的功能，在能力方面主要是学以致用，将理论知识运用于实际的设计，从设计的完整和缺陷中找到新的突破口，以便温故而知新，从而提升自己的实际操作技能，能够通过自我想象与思考做出很多有价值的设计。

2、在系统的学习了微机原理与接口技术后，主要针对8086，利用emu8086软件设计一些程序，熟悉了解此款软件的运行过程中各个步骤寄存器内容及地址的变化。

3、在理论方面，基础软件实验部分共有六个实验组成，通过对这些实验程序的编写、调试，使学生熟悉8086/8088的指令系统等，了解程序设计过程，掌握汇编程序设计方法以及如何使用实验系统提供的各种调试、分析手段来排除程序错误。

二、实验仪器及设备PC设备、EMU8086软件平台、EMU8086软件仿真平台三、实验内容双击EMU8086图标，打开程序。

此时会弹出welcome窗口，见图1.1所示，可将该窗口关闭直接进入编辑状态；也可点击它的new按钮，则会弹出代码模板选择框供用户选择（可选择EXE模板），见图1.2所示，一般点击Cancel按钮，直接进入编辑状态。

在编辑窗口，可直接将源程序输入，见图1.3所示。

图1.1 welcome窗口图1.2 模板选择图1.3编辑窗口输入源程序点击compile（编译）按钮则进行汇编和链接，生成.EXE文件，并提示存盘。

点击emulate（仿真）按钮则可进入8086仿真器界面，见图1.4所示。

界面中提供了寄存器窗口、内存单元窗口及反汇编窗口，下方一行按钮则提供了虚拟屏幕、源代码观察、复位、辅助工具、变量、DEBUG、堆栈及FLAGS（标志寄存器）观察等功能。

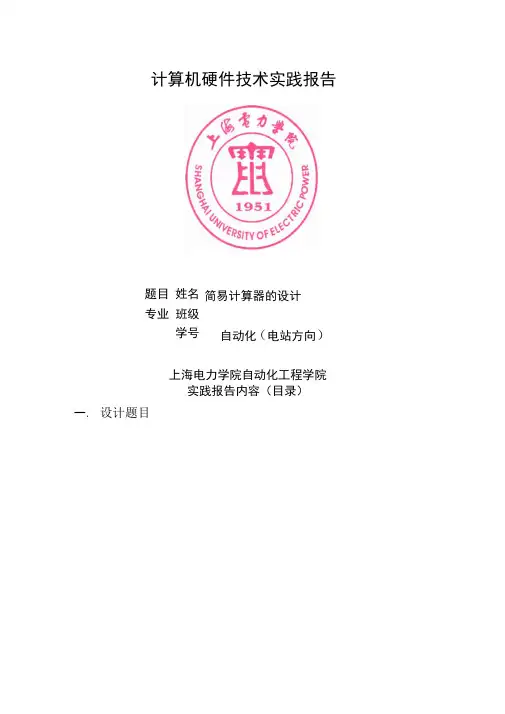

简易计算器的设计 自动化（电站方向）计算机硬件技术实践报告题目 姓名 专业 班级学号上海电力学院自动化工程学院 实践报告内容（目录）一. 设计题目二.开发目的三.小组成员分工及成果四.设计方案以及论证五. 硬件原理图（包括芯片的选型介绍）六. 程序流程图（包括各个子系统和子过程的程序流程）七. 程序清单，要有适当的注释八. 程序运行结果分析与预测九. 结果评述或总结（对实验结果进行分析，对实验过程进行总结，系统改进升级建议或者提出新的方案等。

）8255 控制键. 设 计题目 :用 8086 设计一个能实现 0~9 整数加法运算的计算器 , 并用 2 位 LED 数码显示 . 键盘包 括0-9 , + , - ,*, / , =, ON/C;共16个按键.能实现简单的清零操作,减法运算,乘法运算.. 开发目的 :通过课程设计，熟悉和掌握微机系统的软件、硬件设计的方法、设计步骤，得到微机 开发应用方面的初步训练。

培养集体讨论设计题目的总体设计方案、 编程、软件硬件调试、 编写设计报告等问题，做到理论联系实际，提高动手能力和分析问题、解决问题的能力，实现由学习知识到应用知识的初步过渡。

通过本次课程设计熟练运用程序对 盘和LED 显示的控制，完成计算器加减法的应用,并熟练应用8086汇编语言编写应用程序和实际设计中的硬软件调试方法和步骤，熟悉微机系统的硬软件开发工具的使用方法。

本组的三个成员一起讨论研究简易计算器设计的主要方案。

粗略设计程序流程图以确定简易计算器设计的大概框架。

明确目的后各自查询资料了解设计原理、逐步清晰设计思路。

以下为大体分工：主要负责： 1 、设计主要程序，编写；2、查找资料验证修改；主要负责： 1、选择需要用的各个芯片；2、设计硬件原理图；主要负责： 1、各个芯片功能的资料查找；2 、设计程序流程图四. 设计方案以及论证利用程序不断扫描所设的按钮键盘是不是有输入，如果没有就一直扫描，如果有就调 用子程序进行判断，是数值则进行存储并同时进行显示，是运算符号等就调用相应的子程 序进行操作，操作后则继续利用程序不断扫描键盘是不是有输入，从而实现部分十进制数 的加、减、乘、除的运算。

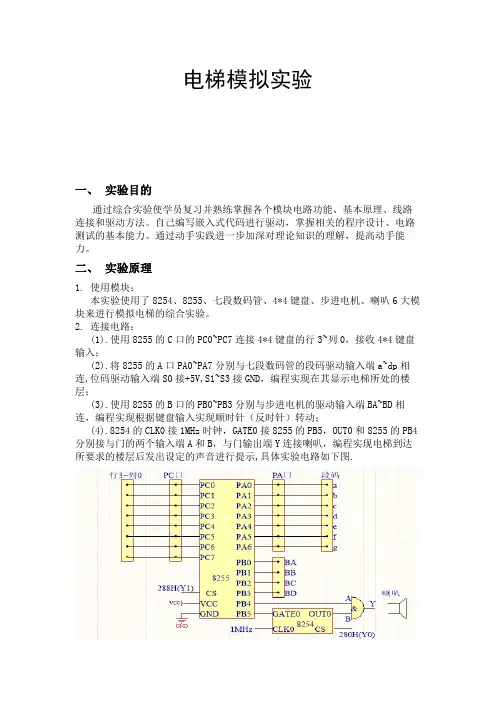

电梯模拟实验一、实验目的通过综合实验使学员复习并熟练掌握各个模块电路功能、基本原理、线路连接和驱动方法。

自己编写嵌入式代码进行驱动，掌握相关的程序设计、电路测试的基本能力。

通过动手实践进一步加深对理论知识的理解，提高动手能力。

二、实验原理1.使用模块：本实验使用了8254、8255、七段数码管、4*4键盘、步进电机、喇叭6大模块来进行模拟电梯的综合实验。

2.连接电路：(1).使用8255的C口的PC0~PC7连接4*4键盘的行3~列0，接收4*4键盘输入；(2).将8255的A口PA0~PA7分别与七段数码管的段码驱动输入端a~dp相连,位码驱动输入端S0接+5V,S1~S3接GND，编程实现在其显示电梯所处的楼层；(3).使用8255的B口的PB0~PB3分别与步进电机的驱动输入端BA~BD相连，编程实现根据键盘输入实现顺时针（反时针）转动；(4).8254的CLK0接1MHz时钟，GATE0接8255的PB5，OUT0和8255的PB4分别接与门的两个输入端A和B，与门输出端Y连接喇叭，编程实现电梯到达所要求的楼层后发出设定的声音进行提示,具体实验电路如下图.3.接线：4.程序流程三、关键点及难点1．关键点(1).8255的控制方式8255是通用并行接口芯片，但在具体应用时，要根据实际情况选择工作方式，连接硬件电路（外设），待进行初始化编程之后才能成为某一专用的接口电路。

8255的初始化编程比较简单，只需要一个方式控制字就把3个端口设置完成。

方式控制字决定端口A、B和C的工作方式，如下图所示。

(2).I/O端口值的读写实验中，会对大量的I/O端口进行读写操作，我们通过I/O端口对相关的硬件进行数据的读写，在进行数据读写的过程中，要清楚相关的函数操作以及写入的bit位的值对硬件起到怎样的控制。

下面是C语言方式对I/O端口读写进行操作的相关函数：(3).七段数码管工作原理实验所用的七段数码管为共阴型，段码采用同相驱动，输入加高电平，选中的数码管亮，位码加反相驱动器，位码输入端高电平选中。

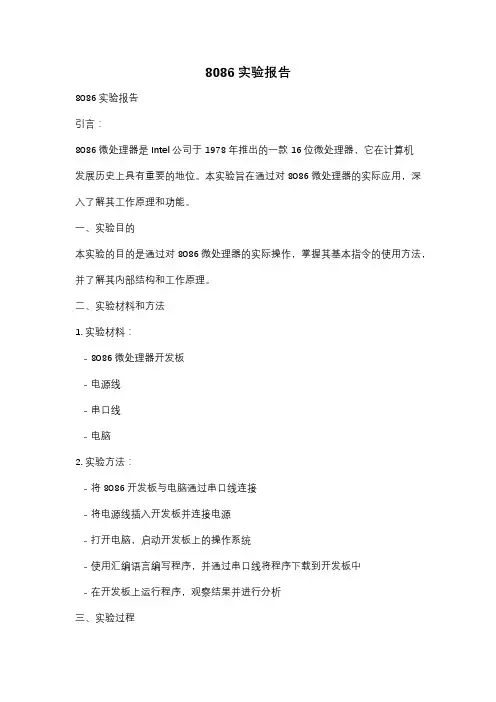

8086实验报告8086实验报告引言：8086微处理器是Intel公司于1978年推出的一款16位微处理器，它在计算机发展历史上具有重要的地位。

本实验旨在通过对8086微处理器的实际应用，深入了解其工作原理和功能。

一、实验目的本实验的目的是通过对8086微处理器的实际操作，掌握其基本指令的使用方法，并了解其内部结构和工作原理。

二、实验材料和方法1. 实验材料：- 8086微处理器开发板- 电源线- 串口线- 电脑2. 实验方法：- 将8086开发板与电脑通过串口线连接- 将电源线插入开发板并连接电源- 打开电脑，启动开发板上的操作系统- 使用汇编语言编写程序，并通过串口线将程序下载到开发板中- 在开发板上运行程序，观察结果并进行分析三、实验过程1. 硬件连接：将8086开发板与电脑通过串口线连接，并确保连接稳定。

2. 软件操作：打开电脑，启动开发板上的操作系统。

使用汇编语言编写程序，并通过串口线将程序下载到开发板中。

3. 程序运行：在开发板上运行程序，并观察结果。

通过分析程序的运行过程，了解8086微处理器的工作原理和功能。

四、实验结果与分析在本次实验中，我们编写了一个简单的程序，用于在开发板上显示一段文字。

通过观察开发板上的显示屏，我们可以看到程序成功地在8086微处理器上运行，并显示出我们编写的文字。

通过对程序的分析，我们可以了解到8086微处理器具有强大的计算和控制能力。

它能够执行各种指令，完成各种复杂的计算任务。

同时，8086微处理器还具有较大的存储空间和高速的数据传输能力，使得它能够处理大量的数据和信息。

此外，8086微处理器还具有良好的扩展性和兼容性。

它可以与其他外部设备进行连接，实现更多的功能和应用。

同时，8086微处理器与其后续型号的兼容性也非常好，这使得它在计算机领域得到了广泛的应用。

五、实验总结通过本次实验，我们深入了解了8086微处理器的工作原理和功能。

我们通过编写程序并在开发板上运行，亲身体验了8086微处理器的强大计算能力和高效数据传输能力。

微机原理与接口技术实验报告实验一，微机原理实验。

1. 实验目的。

本实验旨在通过对微机原理的实验，加深学生对微机原理相关知识的理解，提高学生的动手能力和实验技能。

2. 实验内容。

本实验主要包括微机原理的基本知识、微处理器的结构和功能、微机系统的总线结构、存储器与I/O接口。

3. 实验步骤。

（1）了解微机原理的基本知识，包括微处理器的分类、功能和工作原理。

（2）学习微机系统的总线结构，掌握总线的分类、功能和工作原理。

（3）了解存储器与I/O接口的基本概念和工作原理。

（4）进行实际操作，通过实验板进行微机原理实验，加深对微机原理知识的理解。

4. 实验结果。

通过本次实验，我深刻理解了微机原理的基本知识，掌握了微处理器的结构和功能，了解了微机系统的总线结构，以及存储器与I/O接口的工作原理。

通过实际操作，我对微机原理有了更深入的认识，提高了自己的动手能力和实验技能。

实验二，接口技术实验。

1. 实验目的。

本实验旨在通过对接口技术的实验，加深学生对接口技术相关知识的理解，提高学生的动手能力和实验技能。

2. 实验内容。

本实验主要包括接口技术的基本知识、接口电路的设计与调试、接口技术在实际应用中的作用。

3. 实验步骤。

（1）了解接口技术的基本知识，包括接口的分类、功能和设计原则。

（2）学习接口电路的设计与调试，掌握接口电路设计的基本方法和调试技巧。

（3）了解接口技术在实际应用中的作用，包括各种接口的应用场景和实际案例。

（4）进行实际操作，通过实验板进行接口技术实验，加深对接口技术知识的理解。

4. 实验结果。

通过本次实验，我深刻理解了接口技术的基本知识，掌握了接口电路的设计与调试方法，了解了接口技术在实际应用中的作用。

通过实际操作，我对接口技术有了更深入的认识，提高了自己的动手能力和实验技能。

总结。

通过微机原理与接口技术的实验，我对微机原理和接口技术有了更深入的理解，提高了自己的动手能力和实验技能。

希望通过今后的学习和实践，能够更加深入地掌握微机原理与接口技术的知识，为将来的工作和研究打下坚实的基础。

实验一：输入输出实验实验环境PC机＋Win 2010＋emu8086 实验日期2016.6.3 一．实验内容1.熟悉emu8086仿真系统，清楚调试环境，能熟练的查看8086仿真系统的寄存器、内存、堆栈等相关内容。

2.设计并单步调试实现一位十进制数的加法运算。

例如：屏幕显示效果为3+2=5,其中，加数和被加数为键盘输入，其他为屏幕自动输出。

3.在实现了一位十进制数加法运算的基础上，尝试实现两位十进制加法运算、一位十进制数的四则运算以及十进制多位数运算等扩展要求。

二．理论分析或算法分析1、Emu8086的使用（1）打开桌面上的云端软件，选择微机原理分类，点击Emu8086的图标，，选择【新建】。

（2）选择COM模板，点击【确定】，软件出现源代码编辑器的界面在源代码编辑器的空白区域，编写如下一段小程序：代码编写结束，点击菜单【文件】【另存为……】，将源代码换名保存。

本例将源代码保存为.asm。

：（3）如果源程序无错误，则编译通过单击【单步运行】可以单步调试，程序将每执行一条指令便产生一次中断（建议使用）。

单击【后退一步】可以返回到上一条指令（这个功能也是一般调试器没有的）。

单击【运行】，程序将从第一句直接运行到最后一句。

2、设计并单步调试实现一位十进制数的加法运算。

（1）选择新建一个.COM类型的文件。

（2）在编辑界面中，键入代码。

（3）点击工具栏的【模拟】按钮，进入调试窗口，单步调试并观察寄存器的变化情况。

3、进一步完善上述程序，实现一位十进制数的加法运算。

4、在实现了一位十进制数加法运算的基础上，选择完成如下题目：两位十进制加法运算、一位十进制数的四则运算、十进制多位数运算等。

三．实现方法（含实现思路、程序流程图、实验电路图和源程序列表等）一位加法：org 100hmov ah, 1int 21hmov bl, al mov ah, 2 mov dl, '+' int 21hmov ah, 1int 21hand bl, 0fh and ax, 0fh add al, bl aaaor ax, 3030h mov bx, ax mov ah, 2 mov dl, '=' int 21h cmp bh, 30hje j1mov ah, 2 mov dl, bhint 21hj1:mov ah, 2 mov dl, blint 21hret 多位加法：org 100hmov ah, 1int 21hmov bh, al int 21hmov bl, al mov ah, 2mov dl, '+'int 21hmov ah, 1int 21hmov ch, al int 21hmov cl, aland bx, 0f0fh and cx, 0f0fh mov ax, cxadd ax, bxaaaor ax, 3030h mov bx, ax mov ah, 2mov dl, '='int 21h cmp bh, 30hje j1mov ah, 2mov dl, bhint 21hj1:mov ah, 2mov dl, blint 21hret一位减、乘、除：mov ah, 1int 21hand al, 0fhmov bl, al mov ah, 1int 21hmov dl, alint 21hand al, 0fhxor ah, ahcmp dl, '+'jne jp1add al, blaaajmp short jp4jp1:cmp dl, '-'jne jp2xchg al, blsub al, blaasjmp short jp4jp2:cmp dl, '*'jne jp3mul blaamjmp short jp4jp3:xchg al, bldiv blaam jp4:mov bx, axmov ah, 2mov dl, '='int 21hor bx, 3030h cmp bh, '1'jc j1mov dl, bhint 21hj1:mov dl, blint 21h四．实验结果分析（含执行结果验证、输出显示信息、图形、调试过程中所遇的问题及处理方法等）一位数加法：多位数加法：一位数减、乘、除法五．结论通过这次实验，我对EMU8086实验模拟环境有相应的了解，熟悉了基本的EMU8086的使用方法，同时也对mov这个指令有了深入的理解，并且知道了各个存储器里面的值得存储过程，为以后的的学习打下了坚实的基础。

实验一：EMU8086软件安装与使用一、实验目的通过本实验学习EMU8086软件的安装与使用。

二、实验设备PC微机一台，Emu8086仿真软件三、实验任务1. 安装Emu8086仿真软件。

2. 利用Emu8086仿真软件编程。

四、实验原理Emu8086仿真软件就是在Windows下的一种仿真软件，它可以仿真模拟8086的程序运行，并且可以直观地观察CPU寄存器的变化情况。

Emu8086 - Microprocessor Emulator结合了一个先进的原始编辑器、组译器、反组译器、具除错功能的软件模拟工具（虚拟PC），还有一个循序渐进的指导工具。

这对刚开始学组合语言的人会是一个很有用的工具。

它会在模拟器中一步一步的编译程序码并执行，视觉化的工作环境让它更容易使用。

你可以在程序执行当中检视暂存器、旗标以及记忆体。

模拟器会在虚拟PC 中执行程序，这可以隔绝你的程序，避免它去存取实际硬体，像硬碟、记忆体，而在虚拟机器上执行组合程序，这可以让除错变得更加容易。

这个软件完全相容於Intel 的下一代处理器，包括了Pentium II、Pentium 4，而相信Pentium 5 也会继续支援8086 的。

这种现象让8086 程序码的可携性相当高，它可以同时在老机器以及现代的电脑是执行，8086 的另一个优势是它的指令比较小且相当容易学习。

五、实验内容1. 安装Emu8086仿真软件，熟悉菜单栏，工具栏的每个选项的作用，按照操作流程完成程序的编译、链接，并对编辑窗口中所编写的简单汇编程序进行仿真调试，最后能够输出正确结果。

2. 编写简单程序，实现字符串的显示，显示内容为“姓名（换行）、学号”。

六、实验过程及结果1.EMU8086安装。

图1-1-1 Emu8086的安装图1-1-2 Emu8086的安装图1-1-3 Emu8086的安装图1-1-4 Emu8086的安装图1-1-5 Emu8086的安装图1-1-6 Emu8086的安装2. EMU8086使用，安装完毕，得到窗口如下图1-1：图1-2 Emu进入主界面3. 操作流程（1）file->new->empty workplace，编辑程序，如下图1-2：图1-3 Emu8086的安装(2) file->save，保存程序（**.asm格式），完成程序的编辑.(3) assmbler->compile，完成程序的编译和链接，如下图1-3：4. emulator->show emulator，开始仿真调试，如下图1-4：图1-5 Emu程序仿真调试界面5. 左键点击run运行程序，结果如图1-5：图1-6 Emu程序仿真调试结果界面七、实验感想这是微机原理的第一次上机，我熟悉了用emu8086的使用方法，通过这个模拟仿真软件初步了解了计算机的原理。

微机原理及接口技术实验报告一、实验目的本实验旨在通过掌握微机原理和接口技术的实验操作，实践相关理论知识，加深对微机原理和接口技术的理解。

二、实验设备和材料1.计算机主机2.操作系统3.接口卡4.编程软件三、实验原理微机原理是指通过学习微机的结构、功能和工作原理，从硬件层面掌握微机的基本知识。

接口技术是指连接不同设备之间的通信和数据交换技术，通过学习接口技术可以实现设备的互联和数据的传输。

四、实验步骤1.将接口卡插入计算机主机的扩展槽中。

2.启动计算机，并加载操作系统。

3.打开编程软件，编写实验程序。

4.将编写好的程序烧录到接口卡中。

5.连接外部设备和接口卡，并确认连接正确无误。

6.运行程序，并观察外部设备和接口卡之间的数据交互情况。

7.分析实验结果，并记录实验数据。

8.关闭程序和计算机。

五、实验结果及分析通过实验我们成功连接了外部设备和接口卡，并实现了数据的传输和交互。

在程序运行过程中，我们观察到外部设备正常工作，并且与接口卡之间的通信稳定可靠。

根据实验数据分析，我们可以得出接口卡的性能良好，并且能够满足实际应用需求。

六、实验心得通过这次实验，我对微机原理和接口技术有了更深入的理解。

实践操作让我加深了对硬件设备和软件编程的认识，掌握了实现设备互联和数据传输的基本方法。

在实验过程中，我遇到了一些问题，如接口卡的插入和连接问题，但通过查阅资料和请教老师同学，最终成功解决了这些问题。

我发现实验不仅帮助我巩固了理论知识，也提高了我的实践能力和解决问题的能力。

总结起来，微机原理和接口技术是计算机相关专业的基础课程之一，通过实验的方式学习可以更好地将理论知识与实际应用相结合。

我相信通过不断的实践和学习，我会在微机原理和接口技术方面有进一步的提高和发展。

微机原理与接口实验实验目的：通过实验，掌握微机系统原理和接口的基本知识，能够正确使用各种接口设备进行输入输出操作。

实验器材：8086微机系统、键盘、数码管、LED灯、示波器等。

实验一：键盘输入实验实验内容：1.连接键盘到8086微机系统。

2.编写汇编程序，实现用户输入字符，并在数码管上显示用户输入的字符。

3.将程序加载到存储器中，并运行程序，进行输入测试。

实验步骤：1.将键盘接口与8086微机系统相连接。

键盘的数据引脚接到8086微机系统的8位数据总线，键盘的控制引脚接到8086微机系统的地址总线和控制总线上。

2.编写汇编程序，初始化键盘接口并循环接收键盘输入的字符。

将键盘输入的字符加载到寄存器中，并将其数字值转换为对应的ASCII码值，再将其显示在数码管上。

3.将汇编程序加载到存储器中，并运行程序进行测试。

实验结果：通过实验，可以实现键盘输入功能，并能够在数码管上显示用户输入的字符。

实验二：LED灯输出实验实验内容：1.连接LED灯到8086微机系统。

2.编写汇编程序，实现控制LED灯的亮灭。

3.将程序加载到存储器中，并运行程序，观察LED灯的亮灭情况。

实验步骤：1.将LED灯接口与8086微机系统相连接。

LED灯的引脚接到8086微机系统的8位数据总线上。

2.编写汇编程序，初始化LED灯接口并循环控制LED灯的亮灭状态。

3.将汇编程序加载到存储器中，并运行程序观察LED灯的亮灭情况。

实验结果：通过实验，可以实现LED灯的亮灭控制，根据程序中的指令可以控制LED灯的闪烁频率和顺序。

实验三：外设输入输出实验实验内容：1.连接外设设备（如温湿度传感器等）到8086微机系统。

2.编写汇编程序，读取外设设备的输入信息，并控制外设设备的输出。

3.将程序加载到存储器中，并运行程序，观察外设设备的输入输出情况。

实验步骤：1.将外设设备接口与8086微机系统相连接。

外设设备的输入引脚接到8086微机系统的数据总线上，外设设备的输出引脚接到8086微机系统的控制总线上。

8086微机原理及接口技术实验教程(2017)-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII8086微机原理及接口技术实验教程合肥工业大学电气与自动化系I实验一系统认识与存储器扩展实验1.1 TD-PITE实验装置简介1.1 TD-PITE功能特点系统以具有PC104总线接口的i386EX单板机和一个开放的微机接口教学实验平台，通过PC104总线组合插接方式构成的高性能80x86微机原理与接口技术教学实验系统，全面支持80x86实模式和保护模式的16/32位微机原理及接口技术的实验教学。

开放的80386系统总线，不仅可以进行各种接口实验的学习，还可以进行基于386微处理器的嵌入式应用开发。

I386EX是一款嵌入式微处理器，其在Intel 386SX微处理器的基础上集成了丰富的外围接口（如8259、8254、16C450和8237等），内部为32位总线，外部为16位数据总线，具有64MB的寻址能力，保持与标准的32位80386CPU相同的指令系统，可完全支持80X86微机原理及接口技术课程的教学，使教学内容与主流技术相一致，达到学以致用的目的。

系统提供开放的386系统总线，使用户可以充分学习并掌握系统总线的特点及操作方法。

实验平台上提供丰富的实验单元，如中断控制器8259、DMA 控制器8237、定时/计数器8254、并行接口8255、串行通信接口8251、SRAM、ADC0809、DAC0832、单次脉冲、键盘扫描及数码管显示、开关输12入及发光管显示、电子发声器、点阵LED 显示、图形LCD 显示、步进电机、直流电机及温度控制单元电路。

1.2 TD-PITE 系统构成TD-PITE 是一套80X86微机原理及接口技术实验教学系统，其主要系统构成如表1.1 所示。

表1.1 TD-PITE 系统构成系统硬件结构如图1.1所示。

图1.1 TD-PITE系统硬件结构图1.3 TD-PITE 系统配置TD-PITE实验教学系统由I386EX系统板和接口实验平台两部分组合而成。

哈尔滨理工大学微型计算机原理及接口技术实验报告学院: 荣成学院专业: 电气工程及其自动化班级: 2010级自动化学号: 1030120211姓名: 严苛指导老师: 陈琳完成时间: 2012.5.06实验一显示“HELLO WORLD！”1.实验目的从最简单的汇编语言入门起，逐步掌握汇编语言的指令，汇编语言的编程技巧，熟悉汇编语言的编程环境，慢慢入门提升技能。

2.试验环境及设备实验采用的是emu8086仿真软件，全软件操作，无硬件操作，操作方法简单，实验过程全用汇编指令编程。

3.实验内容用汇编语言的指令编写程序，然后通过屏幕显示出“HELLO WORD！”的字样出来，然后截图，写出实验报告。

试验程序代码如下：OEG 100HMOV AX, 0B800hMOV DS, AXMOV [52h], 'H'MOV [54h], 'E'MOV [56h], 'L'MOV [58h], 'L'MOV [5Ah], 'O' //到这一步就把“HELLO”存入相应的地址中PUSH CS //进栈操作POP DS //出栈操作MOV AX, 0B800hMOV ES, AXMOV ES:[5Eh], 'W'MOV ES:[60h], 'O'MOV ES:[62h], 'R' MOV ES:[64h], 'L' MOV ES:[66h], 'D' MOV ES:[68h], '!' HLT4.实验结果截图如下：5.实验结论Emu8086功能比较大，就目前我自己水平要掌握汇编语言语言的编程技巧还是有一定难度，只得才考人家程序，自己再实践实践。

实验二数的求和1．实验目的用汇编语言编写程序实现两个数相加的功能，然后将结果用程序显示出来，最后写出实验报告。

8086微机原理实验报告大连工业大学不知不觉，微机原理与接口技术实验课程已经结束了。

回忆起来收获颇丰，主如果加深了对计算机的一些硬件情况和运行原理的理解和汇编语言的编写汇编语言，对于学习机电工程的自动控制和计算机都是很重要的，因为它是和机械语言最接近的了，若是用它来编程序的话，会比用其它高级语言要快得多。

本学期咱们在老师的率领下，进行了微机原理实验六到十这五组实验。

它们别离是：实验六825PA口控制PB口。

实验目的
掌握单片机系统中扩展外围芯片的方式，了解8255芯片的结构及编程方式。

实验内容用8255PA口作开关量输入口，PB口作输出口。

实验步骤
1、用8芯线将8255PA口接至开关Kl～K8，PB口接至发光二极管L1～L8；
2、运行程序，拨动开关K1～K8，观察L1～L8发光二极管是不是对应点亮。

实验目的进一步了解8255芯片的结构及编程方式,学习模拟交通控制的实现方式实验内容用8255做输出口,控制六个发光二极管燃灭,模拟交通灯管理。

实验一实验环境熟悉与简单程序设计实验目的（1）掌握DEBUG调试程序的使用方法。

（2）掌握简单程序的设计方法。

实验内容编程将BH中的数分成高半字节和低半字节两部分，把其中的高半字节放到DH中的低4位（高4位补零），把其中的低半字节放到DL中的低4位（高4位补零）。

如：BH=10110010B则运行程序后DH=00001011BDL=00000010B实验准备（1）熟练掌握所学过的指令。

（2）根据实验内容，要求预先编好程序。

实验步骤（1）利用DEBUG程序输入、调试程序。

（2）按下表要求不断地修改BH的内容，然后记录下DX的内容。

实验报告（1）给出程序清单。

（2）详细说明程序调试过程。

程序：CODE SEGMENTSTART : MOV BH,00111111B MOV AL,BHMOV CL,4SHR AL,CLMOV DH,ALMOV AL,BHAND AL,00001111BMOV DL,ALMOV CL,0CODE ENDSEND START实验二简单程序设计实验目的（3）掌握DEBUG调试程序的使用方法。

（4）掌握简单程序的设计方法。

实验内容试编写一个汇编语言程序，要求实现功能：在屏幕上显示：Hello worldMy name is Li Jianguo参考程序如下：（有错）data segmentout1 db 'Hello world'ax db 'My name is Li Jianguo'data enscode segmentassume cs:code;ds:datalea dx,out1mov ah,2int 21hmov dl,0ahmov ah,2int 21hmov dl,0dhmoo ah,2int 21hlea dx,axmov ah,int 21hcode ends实验步骤（3）利用IDE86程序输入、调试程序。

实验报告（3）给出正确的程序清单。

8086微机原理与接口技术实验教程工业大学电气与自动化系实验一系统认识与存储器扩展实验1.1 TD-PITE实验装置简介1.1 TD-PITE功能特点系统以具有PC104总线接口的i386EX单板机和一个开放的微机接口教学实验平台，通过PC104总线组合插接方式构成的高性能80x86微机原理与接口技术教学实验系统，全面支持80x86实模式和保护模式的16/32位微机原理与接口技术的实验教学。

开放的80386系统总线，不仅可以进展各种接口实验的学习，还可以进展基于386微处理器的嵌入式应用开发。

I386EX是一款嵌入式微处理器，其在Intel 386SX微处理器的根底上集成了丰富的外围接口〔如8259、8254、16C450和8237等〕，部为32位总线，外部为16位数据总线，具有64MB的寻址能力，保持与标准的32位80386CPU一样的指令系统，可完全支持80X86微机原理与接口技术课程的教学，使教学容与主流技术相一致，达到学以致用的目的。

系统提供开放的386系统总线，使用户可以充分学习并掌握系统总线的特点与操作方法。

实验平台上提供丰富的实验单元，如中断控制器8259、DMA控制器8237、定时/计数器8254、并行接口8255、串行通信接口8251、SRAM、ADC0809、DAC0832、单次脉冲、键盘扫描与数码管显示、开关输入与发光管显示、电子发声器、点阵LED显示、图形LCD显示、步进电机、直流电机与温度控制单元电路。

1.2 TD-PITE系统构成TD-PITE是一套80X86微机原理与接口技术实验教学系统，其主要系统构成如表1.1 所示。

表1.1 TD-PITE系统构成系统硬件结构如图1.1所示。

图1.1 TD-PITE系统硬件结构图1.3TD-PITE 系统配置TD-PITE实验教学系统由I386EX系统板和接口实验平台两局部组合而成。

TD-PITE主要系统配置如表1.2所示。

表1.2 TD-PITE系统的主要配置TD-PITE实验箱布局如图1.2所示。
