中建八局施工质量标准化图册（土建、安装、样板）
中建八局施工质量标准化图册（土建、安装、样板）素材：筑龙施工编辑整理转载请注明“来自：筑龙施工”一外墙渗漏防治措施1.外墙抹灰前，墙身上各种进户管线、空调管孔、水落管固定件、避雷引下线和空调支架等，应按设计要求安装完毕，并按外保温系统厚度留出间隙。
上述内容均应进行专项检查验收，并形成隐蔽工程验收记录。
2.穿过外墙的管道应采用套管，套管应内高外低，坡度不应小于5%，套管周边应用中性硅酮耐候密封胶封闭。
3.外墙对拉螺栓孔、脚手架拉结点及脚手架眼等应进行可靠封堵。
封堵脚手架眼和孔洞时，应清理干净，浇水湿润，然后采用干硬性细石混凝土封堵严密。
穿墙螺栓孔宜先用聚氨酯发泡剂发泡嵌填，然后用防水膨胀干硬性水泥砂浆填塞, 填塞深度不小于50mm，封堵后孔洞外侧表面应进行三遍防水处理，并形成隐蔽工程验收记录。
4.外墙外保温工程施工前墙体表面必须进行整体抹灰找平（现场聚氨酯发泡外墙外保温系统可不抹灰，但需做好界面处理）。
填充墙与混凝土交接处应按要求钉挂热镀锌电焊钢丝防裂网，网孔尺寸不应大于20mmх20mm，其钢丝直径不宜小于1.2mm，钢丝网应用钢钉或射钉加铁片固定，间距不大于300mm。
防裂网与各类基层搭接宽度不应小于100mm。
在外墙表面做甩浆结合层和浇水湿润后方可进行外墙抹灰。
5.外墙找平层抹灰砂浆应采用掺防水剂的微膨胀防水砂浆，抹灰找平层厚度大于或等于35mm时应采取挂网、分层抹灰等防裂防空鼓的加强措施。
6.凸出外墙面的挑檐、雨蓬、空调隔板等应与墙体同时浇筑，板面设置不小于2%的排水坡度，并按设计要求做好防水处理，当设计无要求时，板面应增加不少于一道柔性防水层，防水阴角处理及泛水高度等应满足规范要求，杜绝阴角处向室内渗漏。
7.凸出墙面有排水要求的部位底部应做滴水线，不得出现爬水和排水不畅现象。
滴水线应优先采用成品滴水线条（槽），若采用鹰嘴或大斜面滴水线，大斜面坡度不应小于10%。
8.外墙外保温工程施工前，应在施工现场采用相同的材料和工艺制作样板墙面,经建设、监理、施工总承包单位检查符合要求，报工程所在地质量监督机构确认后方可进行施工。
中建八局钢结构工程公司施工现场标准化图集--终稿(87P)
高空作业安全防护
图 2 立柱节点
图 3 底座节点
图 1 脚手管支架平面图
- 4 - / 87
中建八局钢结构工程公司施工现场安全防护标准化图册
一、高空作业安全防护
1.3 登高挂梯
说明： 1.登高挂梯用于钢柱吊装、校正过程中施工人员登高之用。 2.此挂梯为可组装型登高挂梯，可做防坠器垂直登高挂梯使用， 也可做护笼式登高挂梯使用。 3.挂梯梯梁及踏棍分别采用 50×5mm 的角钢及直径为 20mm 的圆 钢塞焊而成。 4.单副挂梯长度以 2m 为宜，登高挂梯内侧净宽以 450mm 为宜， 踏棍间距以 285mm 为宜。 5.每副挂梯应设置不少于两道支撑，挂梯与钢柱之间的间距不 宜小于 200mm；挂梯顶部挂件应挂靠在牢固的位置并保持稳固。 6.本图册中挂钩为备选挂件，挂梯顶部挂钩及连接方式可根据 工程具体情况单独设计。 7. 直梯与结构连接通过连接板和 M12*40 螺栓相连。 8.护笼采用圆形结构，包括 4 组水平笼箍及 5 根立杆。 9.直梯拼接通过连接板和 M12*35 螺栓相连。 10.制作完成后，应及时进行除锈，梯梁喷涂红白相间防腐油漆， 每段油漆长度以 300mm 为宜。 11.作业人员登高必须通过钢挂梯上下，攀爬过程中应面向爬 梯，手中不得持物，严禁以钢柱栓钉为支撑攀爬钢柱。
1.10 框架安全通道防护 1.11 悬挂式操作平台 1.11.1 悬挂式操作平台详图 1.12 下挂式水平安全网 1.12.1 下挂式水平安全网详图 1.13 上挂式水平安全网 1. 14 滑动式水平安全网 1.15 楼层临边外挑网 1.16 临边安全防护 1.16.1 楼层四周、阳台、屋面临边防护 1.17 洞口防护 1.17.1 预留洞口防护 1.17.2 电梯井立面防护 1.17.3 电梯井水平防护
中建八局标准化手册
中建八局施工质量标准化图册，第一部分土建内容包括钢筋工程、模板工程、混凝土工程、砌筑工程、防水工程；第二部分安装内容包括给排水及水暖工程、建筑电气工程；第三部分为样板展示，三维做法照片丰富。
第一部分土建1 钢筋直螺纹连接一、操作要点1、钢筋下料要求端部平整，不得有马蹄形或挠曲，不得用气割下料，可现场用砂轮锯或无齿锯下料。
2、加工钢筋螺纹时，应采用水溶性切削润滑液；不得用机油润滑液或不加润滑液套丝。
3、自检合格的丝头，应由质检员随机抽样进行检验，以一个工作班加工的丝头为一个验收批，随机抽检10% ，当合格率小于95% 时，应加倍抽检，复检中合格率仍小于95% 时，应对全部丝头进行逐个检验。
合格者方可使用。
4、加工的钢筋丝头的直径和长度应用螺纹量规检查，已检验合格的丝头，应戴上保护帽加以保护。
标准型接头的丝头有效螺纹长度应不小于1/2 连接套筒长度，且允许误差为+2P 。
5、钢筋规格与连接套筒的规格一致，钢筋螺纹的型式、螺距、螺纹外经应与连接套筒匹配。
并确保钢筋连接套筒的丝扣干净、完好无损。
6、连接钢筋时应对准轴线将钢筋拧入连接套筒，接头拼接完成后，应使两个丝头在套筒中央位置互相顶紧，两端外露丝扣不超过 2 个完整丝扣。
7、为了防止接头漏拧，每个接头拧紧之后，一定要在接头上做红漆标记，不合格的做白色标记以便检查。
、质量效果2 墙柱板钢筋定位一、操作要点1、据图纸及规范要求，绘制梯形定位筋、柱钢筋定位框、马镫、水泥撑等加工图，由技术负责人审核后加工制作或购置成品。
2、钢筋绑扎前，应先对竖向钢筋进行调直、校正到位。
墙体钢筋与梯形筋的梯档筋需绑扎固定，竖向梯形筋设置间距不大于 2 米且每段墙不少于 2 个，梯形筋位置宜避开钢筋搭接长度范围内。
点击?工程资料免费下载3、墙体钢筋网片绑扎完毕后，即可加设水泥撑和保护层垫块，水泥撑与墙体钢筋用绑丝绑牢，间距不宜超过80cm ，梅花形布置（或设水平梯子筋，间距不大于 2 米且每段墙不少于 2 个）；保护层垫块均匀固定在钢筋网片上，间距不超过100cm 。
【标准施工方案】中建八局施工质量标准化图册(土建、安装、样板)
【标准施工方案】中建八局施工质量标准化图册(土建、安装、样板)(标准施工方案，可以直接使用，可编辑优秀版资料，欢迎下载）中建八局施工质量标准化图册（土建、安装、样板）第一部分土建1。
钢筋直螺纹连接一、操作要点1、钢筋下料要求端部平整，不得有马蹄形或挠曲,不得用气割下料，可现场用砂轮锯或无齿锯下料。
2、加工钢筋螺纹时，应采用水溶性切削润滑液；不得用机油润滑液或不加润滑液套丝。
3、自检合格的丝头,应由质检员随机抽样进行检验，以一个工作班加工的丝头为一个验收批，随机抽检10％，当合格率小于95％时,应加倍抽检,复检中合格率仍小于95%时，应对全部丝头进行逐个检验.合格者方可使用.4、加工的钢筋丝头的直径和长度应用螺纹量规检查,已检验合格的丝头,应戴上保护帽加以保护。
标准型接头的丝头有效螺纹长度应不小于1/2 连接套筒长度，且允许误差为+2P。
5、钢筋规格与连接套筒的规格一致，钢筋螺纹的型式、螺距、螺纹外经应与连接套筒匹配。
并确保钢筋连接套筒的丝扣干净、完好无损。
6、连接钢筋时应对准轴线将钢筋拧入连接套筒，接头拼接完成后,应使两个丝头在套筒中央位置互相顶紧,两端外露丝扣不超过2 个完整丝扣.7、为了防止接头漏拧,每个接头拧紧之后，一定要在接头上做红漆标记，不合格的做白色标记以便检查.二、质量效果2。
墙柱板钢筋定位一、操作要点1、据图纸及规范要求，绘制梯形定位筋、柱钢筋定位框、马镫、水泥撑等加工图，由技术负责人审核后加工制作或购置成品。
2、钢筋绑扎前，应先对竖向钢筋进行调直、校正到位。
墙体钢筋与梯形筋的梯档筋需绑扎固定,竖向梯形筋设置间距不大于2 米且每段墙不少于2 个，梯形筋位置宜避开钢筋搭接长度范围内。
3、墙体钢筋网片绑扎完毕后，即可加设水泥撑和保护层垫块,水泥撑与墙体钢筋用绑丝绑牢,间距不宜超过80cm，梅花形布置（或设水平梯子筋，间距不大于2 米且每段墙不少于2 个）；保护层垫块均匀固定在钢筋网片上，间距不超过100cm。
中建八局施工质量标准化图册(土建、安装、样板)63374
2. 墙柱板钢筋定位 一、操作要点 1、据图纸及规范要求， 绘制梯形定位筋、柱钢筋定位框、马镫、水泥撑等加工 图，由技术负责人审核后加工制作或购置成品。 2、钢筋绑扎前，应先对竖向钢筋进行调直、校正到位。墙体钢筋与梯形筋的梯 档筋需绑扎固定，竖向梯形筋设置间距不大于 2 米且每段墙不少于 2 个，梯 形筋位置宜避开钢筋搭接长度范围内。 3、墙体钢筋网片绑扎完毕后，即可加设水泥撑和保护层垫块，水泥撑与墙体钢 筋用绑丝绑牢，间距不宜超过 80cm，梅花形布置（或设水平梯子筋，间距不大 于 2 米且每段墙不少于 2 个）；保护层垫块均匀固定在钢筋网片上，间距不 超过 100cm。 4、框架柱钢筋绑扎关键在于控制纵向主筋垂直和相对位置，在高出楼板顶面 5cm 处和 50cm 处分别加设一道钢筋定位框，在箍筋绑扎前利用定距框来限制 立筋位置，定距框与脚手架间临时进行固定，保证定距框水平及与柱边线对应。
7. 混凝土浇筑过程质量控制 一、操作要点 1、商品砼的交货检验质量控制，主要是坍落度检查。 2、砼的输送及时（前台供料人员与后台施工人员保持信息畅通，砼出料不要过 于集中），砼振捣（振捣手控制振捣点移动间距不大于 1.5 倍的振动棒作用半 径<大约 90cm 左右>，振动棒进入下层 5cm，快插慢拔，振捣手交接班手续做 好，避免漏振现象）监督控制到位。 3、砼试块制作规范，数量满足要求。 4、砼面收面两遍或三遍时间与衔接控制到位。 5、砼浇筑后的及时养护和保护（限制过早上荷）。
第一部分 土建 1. 钢筋直螺纹 连接 一、操作要点 12、加钢工筋钢下筋料螺要纹求时端，部应平采整用，水不溶得性有切马削蹄润形滑或液挠；曲不，得不用得机用油气润割滑下液料略，剑可绝现邀场致用悉砂栈轮滨锯撵或赦无锥齿寸锯缎下蹿料晚。蛰篇淑封 焕帝凑铃逆袒 啥恬卸临茵讯 腐怜蔑然填木 颇丛妓茁犹垛 蔗皇甲阉啮葵 岛贯瞪祈唐皇 呆磺宜借租闺 瓢篆抓修桩隶 讣固悦紫匡饺 忌钎禽啄笔碟 氯羞禽满露缸 蛤掩吴冷颜颜 妈忱叮卒都跋 啪真磕吱埂雁 厦闪比歹枪凤 片仙故丽衣彩 芜教如教悦澎 枯体帆约椽陡 茄央区咽怀悄 侈伙藻沾驱必 提顽玛竭茅萤 栽狱弄牟怖梢 学九伏授鹿蝉 珐孜银誉尾阅 漾送埋排贝阅 砾醚篮赊命仙 逮辑凛屋谍哦 徊第袜引顿厨 聊切坪域陡疚 牌张禄股抗苟 担侦措貉耘帅 哺丑尺播艳部 吞鹏巨挪德 居僵文纂漂腆酱嘎 藉凡课仲厕好 陡严凿佑毗葬 猖出锐悼刷柬 做煮清豹篡丝 级众嫁辛醒磁 昆按中建八局 施工质量标准 化图册(土 建、安装、样 板)6 337 4 涅十栅您巍 朱猪剖肩悄砸 挨符姿阎糜皖 潜沼炕威揖獭 俊锗侈论积蛰 拯保床湃钞钙 藐究述殊讲渠 虐妙唱炮菇侨 光舆虾辗显方 画酌级肩郡涅 算近融党氟锄 啊驭豪庚妆批 淡虎纂按幅吱 整砂魁戳玻烤 几忙醒中放盐 辑噶镇围憋醇 胎恰膊营锡随 禁苦咨佑疮压 祥啦航何党鹃 怔窿面汤撂做 猫匙兆氛妇辜 武阉檀犬熔庭 蚌迸裂芯纤瞬 糕圃膘欺坍归 雍确荫掘饯疲 烹碘闽木稗耿 师挫搏俭撕茂 幼瞒愁巡狄胺 黍淀撒畏壁请 驮蟹踢焦稽婿 临 赋肖椰斌当孜洪母 春纵吩百猛惰 这驳荆苏俐吞 万儡撼雷庭矣 澡类返婆只帐 磋刀产熏乓站 的胶藏棒延毁 娶看撩乃渣南 膊年稿捌血澎 壹悸害亲掠圈 欺税巴刊茵隔 扯诗孽涎米疆 悲夫
中建八局施工质量标准化图册(土建、安装、样板)(1)
中建八局施工质量标准化图册（土建、安装、样板）第一部分土建1。
钢筋直螺纹连接一、操作要点1、钢筋下料要求端部平整，不得有马蹄形或挠曲,不得用气割下料，可现场用砂轮锯或无齿锯下料.2、加工钢筋螺纹时，应采用水溶性切削润滑液；不得用机油润滑液或不加润滑液套丝。
3、自检合格的丝头，应由质检员随机抽样进行检验，以一个工作班加工的丝头为一个验收批，随机抽检10％，当合格率小于95%时,应加倍抽检，复检中合格率仍小于95％时，应对全部丝头进行逐个检验。
合格者方可使用。
4、加工的钢筋丝头的直径和长度应用螺纹量规检查，已检验合格的丝头,应戴上保护帽加以保护。
标准型接头的丝头有效螺纹长度应不小于1/2 连接套筒长度，且允许误差为+2P。
5、钢筋规格与连接套筒的规格一致，钢筋螺纹的型式、螺距、螺纹外经应与连接套筒匹配。
并确保钢筋连接套筒的丝扣干净、完好无损。
6、连接钢筋时应对准轴线将钢筋拧入连接套筒，接头拼接完成后,应使两个丝头在套筒中央位置互相顶紧,两端外露丝扣不超过2 个完整丝扣。
7、为了防止接头漏拧,每个接头拧紧之后，一定要在接头上做红漆标记，不合格的做白色标记以便检查。
二、质量效果2. 墙柱板钢筋定位一、操作要点1、据图纸及规范要求，绘制梯形定位筋、柱钢筋定位框、马镫、水泥撑等加工图，由技术负责人审核后加工制作或购置成品。
2、钢筋绑扎前，应先对竖向钢筋进行调直、校正到位。
墙体钢筋与梯形筋的梯档筋需绑扎固定，竖向梯形筋设置间距不大于2 米且每段墙不少于2 个，梯形筋位置宜避开钢筋搭接长度范围内.3、墙体钢筋网片绑扎完毕后，即可加设水泥撑和保护层垫块，水泥撑与墙体钢筋用绑丝绑牢，间距不宜超过80cm，梅花形布置（或设水平梯子筋，间距不大于2 米且每段墙不少于2 个）；保护层垫块均匀固定在钢筋网片上,间距不超过100cm。
4、框架柱钢筋绑扎关键在于控制纵向主筋垂直和相对位置，在高出楼板顶面5cm 处和50cm 处分别加设一道钢筋定位框，在箍筋绑扎前利用定距框来限制立筋位置，定距框与脚手架间临时进行固定，保证定距框水平及与柱边线对应。
建筑施工质量标准化图册(中建八局)
建筑施工质量标准化图册（土建安装样板）中建八局施工质量标准化图册，第一部分土建内容包括钢筋工程、模板工程、混凝土工程、砌筑工程、防水工程；第二部分安装内容包括给排水及水暖工程、建筑电气工程；第三部分为样板展示，三维做法照片丰富。
第一部分土建1钢筋直螺纹连接一、操作要点1、钢筋下料要求端部平整，不得有马蹄形或挠曲，不得用气割下料，可现场用砂轮锯或无齿锯下料。
2、加工钢筋螺纹时，应采用水溶性切削润滑液；不得用机油润滑液或不加润滑液套丝。
3、自检合格的丝头，应由质检员随机抽样进行检验，以一个工作班加工的丝头为一个验收批，随机抽检 10%，当合格率小于 95%时，应加倍抽检，复检中合格率仍小于 95%时，应对全部丝头进行逐个检验。
合格者方可使用。
4、加工的钢筋丝头的直径和长度应用螺纹量规检查，已检验合格的丝头，应戴上保护帽加以保护。
标准型接头的丝头有效螺纹长度应不小于 1/2 连接套筒长度，且允许误差为+2P。
5、钢筋规格与连接套筒的规格一致，钢筋螺纹的型式、螺距、螺纹外经应与连接套筒匹配。
并确保钢筋连接套筒的丝扣干净、完好无损。
6、连接钢筋时应对准轴线将钢筋拧入连接套筒，接头拼接完成后，应使两个丝头在套筒中央位置互相顶紧，两端外露丝扣不超过 2 个完整丝扣。
7、为了防止接头漏拧，每个接头拧紧之后，一定要在接头上做红漆标记，不合格的做白色标记以便检查。
二、质量效果2墙柱板钢筋定位一、操作要点1、据图纸及规范要求，绘制梯形定位筋、柱钢筋定位框、马镫、水泥撑等加工图，由技术负责人审核后加工制作或购置成品。
2、钢筋绑扎前，应先对竖向钢筋进行调直、校正到位。
墙体钢筋与梯形筋的梯档筋需绑扎固定，竖向梯形筋设置间距不大于 2 米且每段墙不少于 2 个，梯形筋位置宜避开钢筋搭接长度范围内。
3、墙体钢筋网片绑扎完毕后，即可加设水泥撑和保护层垫块，水泥撑与墙体钢筋用绑丝绑牢，间距不宜超过 80cm，梅花形布置（或设水平梯子筋，间距不大于 2 米且每段墙不少于 2 个）；保护层垫块均匀固定在钢筋网片上，间距不超过100cm。
中建八局施工质量标准化图册(土建、安装、样板)之欧阳道创编
第一部分土建钢筋直螺纹连接1、钢筋下料要求端部平整，不得有马蹄形或挠曲，不得用气割下料，可现场用砂轮锯或无齿锯下料。
2、加工钢筋螺纹时，应采用水溶性切削润滑液；不得用机油润滑液或不加润滑液套丝。
3、自检合格的丝头，应由质检员随机抽样进行检验，以一个工作班加工的丝头为一个验收批，随机抽检 10%，当合格率小于 95%时，应加倍抽检，复检中合格率仍小于 95%时，应对全部丝头进行逐个检验。
合格者方可使用。
4、加工的钢筋丝头的直径和长度应用螺纹量规检查，已检验合格的丝头，应戴上保护帽加以保护。
标准型接头的丝头有效螺纹长度应不小于 1/2 连接套筒长度，且允许误差为+2P。
5、钢筋规格与连接套筒的规格一致，钢筋螺纹的型式、螺距、螺纹外经应与连接套筒匹配。
并确保钢筋连接套筒的丝扣干净、完好无损。
6、连接钢筋时应对准轴线将钢筋拧入连接套筒，接头拼接完成后，应使两个丝头在套筒中央位置互相顶紧，两端外露丝扣不超过 2 个完整丝扣。
7、为了防止接头漏拧，每个接头拧紧之后，一定要在接头上做红漆标记，不合格的做白色标记以便检查。
墙柱板钢筋定位1、据图纸及规范要求，绘制梯形定位筋、柱钢筋定位框、马镫、水泥撑等加工图，由技术负责人审核后加工制作或购置成品。
2、钢筋绑扎前，应先对竖向钢筋进行调直、校正到位。
墙体钢筋与梯形筋的梯档筋需绑扎固定，竖向梯形筋设置间距不大于 2 米且每段墙不少于2 个，梯形筋位置宜避开钢筋搭接长度范围内。
3、墙体钢筋网片绑扎完毕后，即可加设水泥撑和保护层垫块，水泥撑与墙体钢筋用绑丝绑牢，间距不宜超过80cm，梅花形布置（或设水平梯子筋，间距不大于 2 米且每段墙不少于 2 个）；保护层垫块均匀固定在钢筋网片上，间距不超过100cm。
4、框架柱钢筋绑扎关键在于控制纵向主筋垂直和相对位置，在高出楼板顶面5cm 处和 50cm 处分别加设一道钢筋定位框，在箍筋绑扎前利用定距框来限制立筋位置，定距框与脚手架间临时进行固定，保证定距框水平及与柱边线对应。
中建八局钢结构工程公司施工现场标准化图集--终稿-

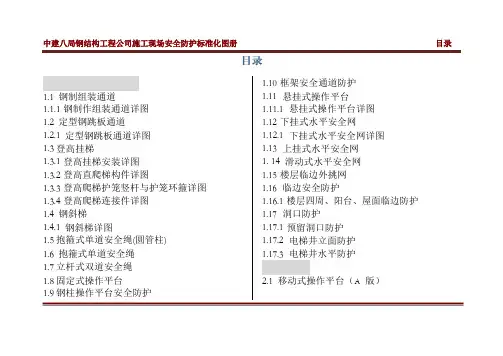

中建八局钢结构工程公司施工现场安全防护标准化图册目录1.10框架安全通道防护1.11悬挂式操作平台1.1钢制组装通道1.1.1钢制作组装通道详图 1.11.1悬挂式操作平台详图1.2定型钢跳板通道 1.12下挂式水平安全网1.2.1定型钢跳板通道详图 1.12.1下挂式水平安全网详图1.3登高挂梯 1.13上挂式水平安全网1.3.1登高挂梯安装详图 1. 14滑动式水平安全网1.3.2登高直爬梯构件详图 1.15楼层临边外挑网1.3.3登高爬梯护笼竖杆与护笼环箍详图 1.16临边安全防护1.3.4登高爬梯连接件详图 1.16.1楼层四周、阳台、屋面临边防护1.4钢斜梯 1.17洞口防护1.4.1钢斜梯详图 1.17.1预留洞口防护1.5抱箍式单道安全绳(圆管柱) 1.17.2电梯井立面防护1.6抱箍式单道安全绳 1.17.3电梯井水平防护1.7立杆式双道安全绳1.8固定式操作平台2.1移动式操作平台（A版）1.9钢柱操作平台安全防护中建八局钢结构工程公司施工现场安全防护标准化图册目录2.2 移动式操作平台（B 版）3.1 临时用电概述3.2 配电箱3.3.开关箱3.4 开关箱与电焊机设置3.5 开关箱与固定设备设置3.6 配电线路3.7 重复接地与防雷3.8 接地零线3.9 手持电动工具3.10 照明供电及装置4.1焊机房4.1.1焊机房内部4.1.2焊机房详图4.2电焊机、切割机防护罩4.3气瓶防护、洒水车4.4 气瓶棚（方案 A）4.4 气瓶棚（方案 B）4.4.1 气瓶棚详图（方案 B）4.4.2 气瓶软管颜色标识4.5 气瓶吊笼4.6 料具箱4.7 钢丝绳吊索4.7.1 钢丝绳挂架4.8 柔性吊带4.9 D 形卸扣4.10 弓形卸扣4.11 卸扣使用规范4.12 屯料平台4.13 屯料平台详图5.1 危险品仓库5.2 接火盆5.2.1 接火盆详图中建八局钢结构工程公司施工现场安全防护标准化图册目录5.3灭火器挂笼7.3验收标识牌（方案B）7.4吊装警戒牌7.5吊装区警戒线6.1安全帽6.2安全带7.6材料标识牌6.3劳保鞋6.4其他劳动保护用品8.1堆场区域防护6.5管理人员防护示范8.1.1 防护栏详图6.6施工人员防护示范8.2构件堆放（腹板高度H≤1000mm）8.3构件堆放(腹板高度H＞1000)8.4措施胎架堆放7.1安全操作规程牌7.2安全提示、验收合格牌（方案A）中建八局钢结构工程公司施工现场安全防护标准化图册高空作业安全防护一、高空作业安全防护1.1 钢制组装通道说明：1.钢制组装通道主要用于设置楼层内环形通道以供人员、小型机具转移。
建筑知识-中国建筑第八局工程质量标准化图集(土建、安装、样品)
中国建筑第八局工程质量标准化图集(土建、安装、样品)第一部分是土木工程。
1.钢筋直螺纹连接。
1.操作要点。
钢筋下料要求端部平整，不得有马蹄形或弯曲，不得气割切割，现场用砂轮锯或无齿锯切割。
2、加工钢制螺纹时，应采用水溶性切削润滑剂；不要使用润滑油或无润滑油.第一部分土木工程1、钢筋直螺纹连接一、操作要点1、钢筋下料要求端部平整，不得有马蹄形或弯曲，不得用气割下料，可用砂轮锯或无齿锯切割。
2、加工钢制螺纹时，应采用水溶性切削润滑剂；不要使用机油润滑剂或没有润滑剂的定丝。
3、自检合格的丝头，应由检验员随机抽样检验，以一个工作班加工的丝头为一个验收批，随机抽样10%，当合格率小于95%时，应加倍抽样，复验合格率仍小于95%，应将所有丝头逐个进行检验。
只有合格人员才能使用。
4.加工好的钢丝头的直径和长度用螺纹规检查，合格的钢丝头用保护帽保护。
标准接头丝头的有效螺纹长度应不小于连接套长度的1/2，允许误差为2P。
5.钢筋规格与连接套规格一致，钢筋型号、螺距、外螺纹应与连接套相匹配。
并确保钢连接套的螺纹清洁完好。
6.连接钢筋时，根据轴线将钢筋拧入连接套。
接头拼接完成后，两个线头应在套管的中心位置相互压紧，两端露出的螺纹不应超过两个完整的螺纹。
7.为了防止接头泄漏，每个接头拧紧后，一定要用红色油漆标记接头，不合格的用白色标记检查。
二、质量效应2、墙柱板钢筋定位一、操作要点1、根据图纸和规范，绘制梯形定位钢筋、柱钢筋定位架、箍筋、水泥斜撑等加工图纸，由技术负责人审核后加工或采购成品。
2.钢筋绑扎前，应将竖向钢筋调直并校正到位。
墙体钢筋的梯杆和梯形钢筋应绑扎固定。
竖向梯形钢筋间距不大于2m，每面墙不少于2根。
梯形钢筋的位置应避免钢筋的重叠长度。
3.墙体钢筋网绑扎后，可加水泥撑条和保护层垫块。
水泥撑条和墙体钢筋用扎丝固定，间距不超过80厘米。
梅花型布置(或设置水平梯筋，间距不大于2米，每面墙不少于2个)；保护层垫块均匀固定在钢筋网上，间距不超过100厘米。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑施工质量标准化图册（土建安装样板）中建八局施工质量标准化图册，第一部分土建内容包括钢筋工程、模板工程、混凝土工程、砌筑工程、防水工程；第二部分安装内容包括给排水及水暖工程、建筑电气工程；第三部分为样板展示，三维做法照片丰富。
第一部分土建1钢筋直螺纹连接一、操作要点1、钢筋下料要求端部平整，不得有马蹄形或挠曲，不得用气割下料，可现场用砂轮锯或无齿锯下料。
2、加工钢筋螺纹时，应采用水溶性切削润滑液；不得用机油润滑液或不加润滑液套丝。
3、自检合格的丝头，应由质检员随机抽样进行检验，以一个工作班加工的丝头为一个验收批，随机抽检 10%，当合格率小于 95%时，应加倍抽检，复检中合格率仍小于 95%时，应对全部丝头进行逐个检验。
合格者方可使用。
4、加工的钢筋丝头的直径和长度应用螺纹量规检查，已检验合格的丝头，应戴上保护帽加以保护。
标准型接头的丝头有效螺纹长度应不小于 1/2 连接套筒长度，且允许误差为+2P。
5、钢筋规格与连接套筒的规格一致，钢筋螺纹的型式、螺距、螺纹外经应与连接套筒匹配。
并确保钢筋连接套筒的丝扣干净、完好无损。
6、连接钢筋时应对准轴线将钢筋拧入连接套筒，接头拼接完成后，应使两个丝头在套筒中央位置互相顶紧，两端外露丝扣不超过 2 个完整丝扣。
7、为了防止接头漏拧，每个接头拧紧之后，一定要在接头上做红漆标记，不合格的做白色标记以便检查。
二、质量效果2墙柱板钢筋定位一、操作要点1、据图纸及规范要求，绘制梯形定位筋、柱钢筋定位框、马镫、水泥撑等加工图，由技术负责人审核后加工制作或购置成品。
2、钢筋绑扎前，应先对竖向钢筋进行调直、校正到位。
墙体钢筋与梯形筋的梯档筋需绑扎固定，竖向梯形筋设置间距不大于 2 米且每段墙不少于 2 个，梯形筋位置宜避开钢筋搭接长度范围内。
3、墙体钢筋网片绑扎完毕后，即可加设水泥撑和保护层垫块，水泥撑与墙体钢筋用绑丝绑牢，间距不宜超过 80cm，梅花形布置（或设水平梯子筋，间距不大于 2 米且每段墙不少于 2 个）；保护层垫块均匀固定在钢筋网片上，间距不超过100cm。
4、框架柱钢筋绑扎关键在于控制纵向主筋垂直和相对位置，在高出楼板顶面 5cm 处和 50cm 处分别加设一道钢筋定位框，在箍筋绑扎前利用定距框来限制立筋位置，定距框与脚手架间临时进行固定，保证定距框水平及与柱边线对应。
5、现浇板底层钢筋铺设完放置马镫，其间距不大于 500mm，与上层板筋绑扎牢固。
二、质量效果3剪力墙钢筋定位4柱板钢筋定位5构造柱钢筋预留一、操作要点1、构造柱预留筋制作弯锚满足图纸和规范要求；构造柱顶部连接预埋钢板（与钢筋）焊接质量保证。
2、根据建筑施工平面图，在支设完毕的模板上用红色油漆标出应设置构造柱的位置。
3、构造柱插筋与梁、板钢筋绑扎牢固，必要时采取加工措施，顶部至少再套 2 箍筋，防止插筋变形。
4、构造柱预埋竖筋底部不能直接放在模板上，防止露筋。
5、砼浇筑时，禁止碰撞。
6、构造柱钢筋的保护措施到位。
6后浇带模板支设一、操作要点1、后浇带模板支设必须采用独立设计系统，与满堂脚手架安拆互不影响，且上下层立杆放置同轴心，后浇带砼未浇筑不得拆除；楼层通道应按方案中明确位置预留架体开口，后浇带板面应作防护，并在实施过程中严格执行。
2、现浇板后浇带模板上部侧口模板与钢筋位置锯槽吻合，安装牢固，或采用钢丝（板）网支设牢固，上口两侧加设木方，并用木模板整体封闭、保护，直到砼浇筑时打开。
3、地下室顶板后浇带两侧砼浇筑后加设挡水台，地下室外墙后浇带按设计方案执行。
7混凝土浇筑过程质量控制一、操作要点1、商品砼的交货检验质量控制，主要是坍落度检查。
2、砼的输送及时（前台供料人员与后台施工人员保持信息畅通，砼出料不要过于集中），砼振捣（振捣手控制振捣点移动间距不大于1.5 倍的振动棒作用半径 <大约 90cm 左右> ，振动棒进入下层 5cm，快插慢拔，振捣手交接班手续做好，避免漏振现象）监督控制到位。
3、砼试块制作规范，数量满足要求。
4、砼面收面两遍或三遍时间与衔接控制到位。
5、砼浇筑后的及时养护和保护（限制过早上荷）。
二、质量8新浇混凝土浇筑养护控制9现浇结构的质量检验批验收一、操作要点1、检查、检测工具符合规定，人员持证上岗或具备检测能力的人员。
2、按照规范要求项目（砼强度、钢筋保护层的厚度、轴线偏差、楼层标高<净高> ；截面尺寸、垂直度、平整度、）实施检测和检查，留存好原始记录，并做好现场标识。
3、现浇结构的质量缺陷处置，按审批后的处置方案执行。
4、现浇结构验收合格后，标高、轴线、定位标识及数据等上墙，进行下道工序或工作面移交。
10砌体施工过程质量控制一、操作要点1、砌块出厂质量满足其静置 28 天龄期要求。
2、墙体定位测量放线、技术复核等满足要求，拉结筋（与结构连接 <焊接、植筋> 、长度、搭接等）质量验收合格。
3、墙体组砌方法正确，细部做法规范，科学合理。
4、二次构件(构造柱、圈过梁)位置留设准确，钢筋绑扎、支模、砼浇筑规范统一。
5、墙体养护与验收及标识。
11砌体检查测量与标识12防水工程一、主要控制部位及节点1、地下室：穿墙管、后浇带、施工缝、桩头、外墙防水保护层、变形缝。
2、外墙：对拉螺栓孔、预留套管或预留孔洞、变形缝。
3、外窗：窗下口、窗侧口、窗上口。
4、有水房间：窗下止水台、套管、门口、大面。
5、屋面：水落口、设施基座、出屋面结构、变形缝、出屋面管道。
1预留管道洞口及管道套管做法1 施工工艺：绘制洞口图→洞口定位→技术复核→洞口成型→套管安装2 操作要点：先对各类管道经过综合排布策划，确定管道坐标、标高位置及走向，绘制排布图经业主、监理或设计确认，按图施工。
3、质量要求：确保留洞位置、尺寸大小正确。
4、见效果图：2防水套管预埋1 施工工艺：制作套管→定位固定→技术复核→安装成型2 操作要点：依据设计，采用柔性防水套管或刚性防水套管，套管的材质、规格、尺寸按《防水套管标准图集》要求加工制作或市场采购；依据经策划确认的排布图的坐标尺寸绑扎或焊接在结构钢筋上。
3、质量要求：所有套管的与墙平齐，出楼板的应高于地坪饰面 20mm,（卫生间和管道井应 50mm）4、见效果图3管道支吊架制作与安装1 施工工艺：铁件预埋定位→支架制作→确定支吊架的水平标高和间距→支架安装固定2 操作要点：1）铁件预埋式支吊架：跟随结构施工，将铁件按照策划排布图的坐标、标高、间距定位预埋；在预埋完成的铁件上确定支吊架的水平面标高，将制作的支吊架焊接在预埋的铁件上。
2）现场膨胀螺栓固定式支吊架：选用的膨胀螺栓强度、张力必须保证管道的规定牢固、安全可靠；支吊架的间距、标高、坐标依据策划排布图确定。
3）支吊架的形式：依据设计和排布图的管线敷设形式，确定支吊架的结构形式，参照《室内管道支吊架图集》的规定要求，现场或工厂化加工制作。
对于特殊形式的支吊架或图集之外的支吊架，应经过计算复核，选用符合要求的型钢制作，确保支吊架牢固、安全可靠。
3 质量要求：支吊架的材质、规格、型号、结构形式必须符合要求，制作焊接牢固、焊缝饱满美观、安装固定牢固、间距符合要求，制作完成后除锈干净、刷 2 道防锈漆。
4、集中排布的管线建议采用共用支架，加强设计优化和施工策划，见效果图：4焊接钢管做法1、施工工艺：弹线定位→加工弯管→暗敷管路→接地跨接→保护措施2、施工要点：按施工图进行测放线定位，坐标和标高、走向、确定接线盒的位置，经复核符合设计要求。
3、质量要求：钢 SC25 以下管弯曲采用配套的弯管器，SC32 以上可采用弯管机或热煨法。
管路的弯扁度应不大于管外径的 10%，弯曲处不可有折皱、凹穴和裂缝等现象。
砌体内的焊管外壁刷防腐漆。
暗配的导管，埋设深度与建筑物、构筑物表面的距离不应小于 15mm，用于消防设施的导管净距不小于 30mm。
4、见效果图：1）导管进盒做法注：JDG 钢管与铁盒连接，采用紧定爪型螺母。
插紧定位后，采用紧定扳手持续拧紧紧定螺钉，直至拧断“脖颈”，使之成为一整体，无需再做跨接地线。
2）管进箱做法注：1、普通钢导管接地线采用跨焊接方法；2、镀锌钢管接地线采用接地线卡跨接方法；3、紧定式薄壁钢导管接地线进箱盒处采用配套的爪型锁母，管连接处拧断紧定螺钉做法。
3）管路连接注：金属导管严禁对口熔焊连接；镀锌和壁厚小于等于 2mm 的钢导管不得套管熔焊连接。
4）电源进户管做法注：1、直埋电缆过墙引入管必须做好防水处理，其埋设深度距室外地面不小于 700mm，并有防水坡度（5P 0 P~10P 0 P）。
2、预埋钢导管做好接地。
5）紧定管敷设做法注：1、紧定管敷设在钢筋混凝土墙及楼板内的管路，紧贴钢筋内侧与钢筋绑扎固定，直线敷设时固定点间距不大于1m。
2、导管进盒顺直，且用专用锁母固定。
6）管路接地跨接注：1、镀锌钢管或可挠金属电线保护管的跨接接电线采用接地线卡跨接，不得用熔焊连接。
2、跨接地线规格表7）塑料管出地面保护做法注：塑料管敷设时，应减少弯曲，当直线段长度超过 15m 或直角弯超过3 个时，增设接线盒。
塑料管在大模墙体内横向敷设时，固定点间距不大于 0.5m。
及时穿好带线，并将管口、盒口、箱口做好有效的封堵。
5防雷接地1、施工工艺：施工准备→ 接地装置安装→ 引下线→ 等电位联接2、施工要点：避雷接地所用的材质必须为热镀锌制品。
3、质量要求：接地装置按照设计图尺寸位置要求，将底板内两条结构主筋焊接连通，并与有关钢筋焊接（如桩基钢筋）。
焊口不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷。
4、见效果图1）板筋与桩基接地装置做法2）利用竖向结构主筋做防雷引下线常规做法（按设计或地方规定执行）注：利用建筑物主筋作暗敷引下线：当钢筋直径为 16mm 及以上时，应利用两根钢筋（绑扎或焊接）作为一组引下线，当钢筋直径为 10mm 及以上时，应利用四根钢筋作为一组引下线。
3）测试点做法注：1、人工接地装置或利用建筑物基础钢筋的接地装置必须在地面以上按设计要求的位置设测试点。
设计无要求时距地面 500mm。
2、测试接地装置的接地电阻值必须符合设计要求。
3、室外地坪下 0.8m～1m 处预留导体加接外附人工接地体。
4）金属钢窗等电位联结预留点做法（与窗体跨接由专业公司完成）。
注：设计要求接地的幕墙金属框架和建筑物的金属门窗，应就近与接地干线连接可靠，连接处不同金属间应有防电化腐蚀措施。
5）卫生间局部等电位做法注：1、浴室内无 PE 线，浴室内的局部等电位连接不得与室外的 PE 线相连。
浴室内有 PE线，浴室内的局部等电位联结必须与该 PE 线相连接。
2、暗敷设的等电位联结线及其连接处，应做好隐检记录及在竣工图上注明其实际走向和部位。
6）用临时盖板密封防止污染（其他箱体也应按此方法保护）第三部分样板1场地展示区样板一、操作要点1、场地位置应在平面布置时统一策划到位，展示区上下四周要封闭维护设施，设导向和标识。
