V蓄电池组充放电试验作业指导书.(DOC)

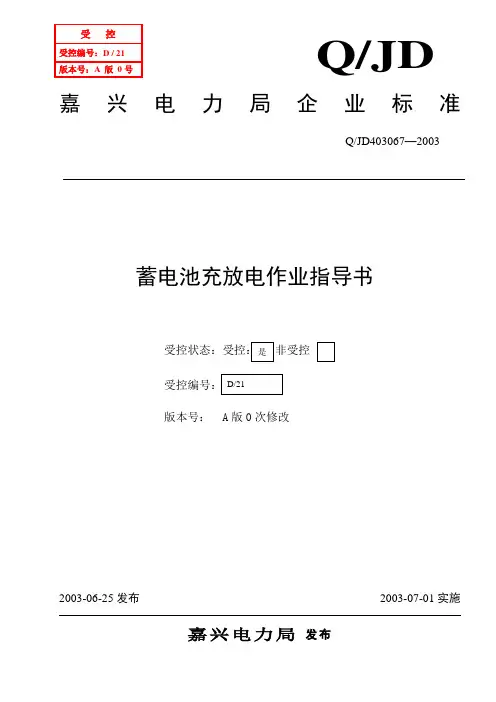

受控Q/JD 受控编号：D / 21版本号：A 版0号嘉兴电力局企业标准Q/JD403067—20032003-06-25发布2003-07-01实施嘉兴电力局发布目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 职责和权限 (1)3.1工作负责人职责 (1)3.2工作班成员职责 (1)4 人员技能和劳动组织 (1)5 工作程序 (1)5.1工作准备 (1)5.1.1指定工作负责人 (1)5.1.2了解设备情况 (2)5.1.3准备工具和测量设备。

(2)5.2履行开工手续 (2)5.2.1危险源、危险点预控 (2)5.2.2环境因素预控 (2)5.2.3交代安全措施 (2)5.3作业流程图 (2)6 作业内容及要求 (3)6.1静态放电 (3)6.2注意事项 (4)7 记录 (4)8 修订记录 (4)附录A (5)前言根据ISO 9001-2008 《质量管理体系要求》第7.5.1条和OHSAS 18001-2007 《职业健康安全管理体系规范》中第4.4.6条、ISO 14001-2004 《环境管理体系规范及使用指南》中第4.4.6条的要求制定本标准。

本标准旨在指导嘉兴电力局蓄电池充放电作业的工作程序，确保蓄电池充放电操作正确和试验结果准确。

本标准的的附录A为规范性附录。

本标准由嘉兴电力局贯标办公室提出本标准的主要起草单位：修试工区本标准的管理归口单位：生技处本标准的主要起草人：章寿松、沈一辛本标准的主要审核人：言伟、韩中杰本标准的批准人：朱维政蓄电池充放电作业指导书1 范围本标准规定了嘉兴电力局蓄电池充放电作业人员的工作程序，确保蓄电池充放电操作正确和试验结果准确。

本标准适用于本局110kV、220kV、500kV变电所蓄电池的充放电工作。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，凡是不注日期的引用文件，其最新版本适用于本标准。

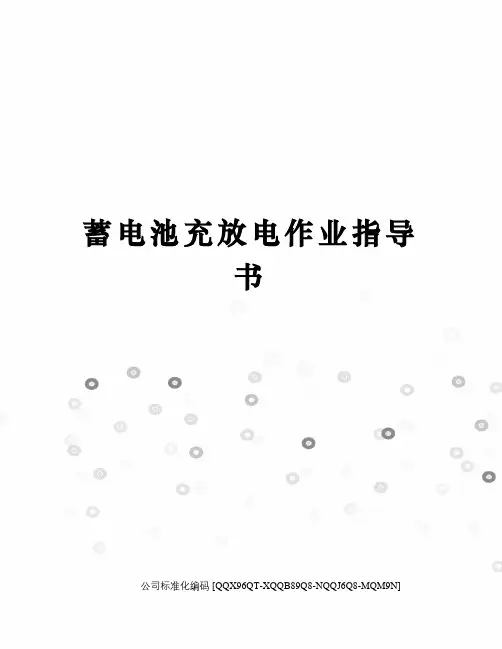

蓄电池充放电作业指导书公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]受 控 受控编号：D / 21版本号：A 版 0号嘉兴电力局企业标准Q/JDQ/JD403067—20032003-06-25发布 2003-07-01实施目次前言根据ISO 9001-2008 《质量管理体系要求》第7.5.1条和OHSAS 18001-2007 《职业健康安全管理体系规范》中第条、ISO 14001-2004 《环境管理体系规范及使用指南》中第条的要求制定本标准。

本标准旨在指导嘉兴电力局蓄电池充放电作业的工作程序，确保蓄电池充放电操作正确和试验结果准确。

本标准的的附录A为规范性附录。

本标准由嘉兴电力局贯标办公室提出本标准的主要起草单位：修试工区本标准的管理归口单位：生技处本标准的主要起草人：章寿松、沈一辛本标准的主要审核人：言伟、韩中杰本标准的批准人：朱维政蓄电池充放电作业指导书1 范围本标准规定了嘉兴电力局蓄电池充放电作业人员的工作程序，确保蓄电池充放电操作正确和试验结果准确。

本标准适用于本局110kV、220kV、500kV变电所蓄电池的充放电工作。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，凡是不注日期的引用文件，其最新版本适用于本标准。

ISO 9001-2008 质量管理体系要求ISO 14001-2004 环境管理体系规范及使用指南OHSAS 18001-2007 职业健康安全管理体系规范DL/T 724-2000 电力系统用蓄电池直流电源装置运行与维护技术规程3 职责和权限3.1 工作负责人职责工作负责人全面负责试验工作的安全，正确安全地组织安排蓄电池充放电工作，工作前对工作班人员详细交代安全注意事项，终结后进行安全小结。

工作负责人负责确认值班员所做的安全措施是否符合现场实际条件，工作班人员所做的安全措施是否正确完备。

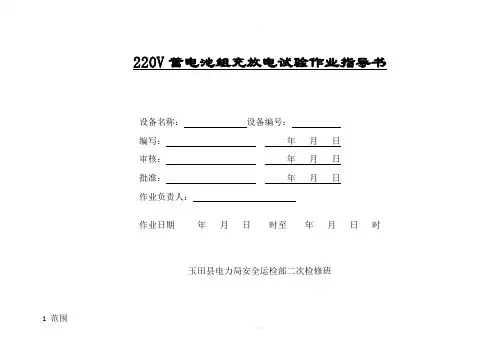

220V蓄电池组充放电试验作业指导书
设备名称：设备编号：
编写：年月日
审核：年月日
批准：年月日
作业负责人：
作业日期年月日时至年月日时
玉田县电力局安全运检部二次检修班
1 范围
本作业指导书适用于玉田县电力局安全运检部二次检修班220V蓄电池组充放电试验工作。

2 引用文件
下列标准及技术资料所包含的条文，通过在本作业指导书中引用，而构成为本作业指导书的条文。

本作业指导书出版时，所有版本均为有效。

所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。

国家电网安监[2005]83号国家电网公司电力安全工作规程（变电站和发电厂电气部分）
DL/T 724-2000《电力系统用蓄电池直流电源装置运行与维护技术规程》
3 施工前准备
3.1 准备工作安排
3.2 人员标准
3.3工器具
3.4 材料
3.5 危险点及预防控制措施
5 作业程序
. .。

作业指导书控制页：*注：班组工程师负责每项目上交一本已执行完成的、并通过完善有完整签名的作业指导书。

重要工序进程监控表作业指导书（技术办法）修改意见征集表回收签名（日期）：目录1 编制依据及引用标准 (1)《电气装置安装工程蓄电池施工及验收规范》（GB50172-92） (1)公司《质量、职业健康安全、环境管理手册》（版） (1)《中华人民共和国工程建设强制性条文》第三篇电气、输变电工程（2006年版） (1)厂家相关资料，设计图纸D0904主厂房蓄电池安装图 (1)《电气装置安装工程质量查验及评定规程》DL/T (1)本工程施工组织设计 (1)2 工程概况及施工范围： (1)工程概况 (1)施工范围 (1)3 施工作业人员配备与人员资格 (1)4 施工所需机械装备及工器具量具、安全防护用品配备 (2)5 施工条件及施工前预备工作预备 (2)蓄电池室土建已按要求交安； (2)蓄电池室必需配备好合格的1211灭火器； (2)直流屏和蓄电池检查验收合格。

直流屏安装、调试完毕，具有运行条件。

(2)技术员在项目动工前应向施工人员详细讲解蓄电池安装和充放电的内容、程序及各安全注意事项。

(2)蓄电池充放电属危险和重要项目，为了确保蓄电池充放电的顺利、靠得住进行，蓄电池充放电进程中需联系直流屏厂家和蓄电池厂家到现场配合服务。

(2)6 作业程序、方式及要求 (2)施工作业程序流程图： (2)作业方式及要求 (3)专项技术办法 (4)无 (4)7 质量控制及质量验收 (4)质量控制 (4)中间控制及见证点设置 (5)8 安全、文明施工及环境管理要求和办法 (5)作业环境要求 (5)作业安全要求 (6)9职业健康安全风险控制计划表 (7)10环境因素及控制办法一览表 (8)1 编制依据及引用标准《电气装置安装工程蓄电池施工及验收规范》（GB50172-92）公司《质量、职业健康安全、环境管理手册》（版）《中华人民共和国工程建设强制性条文》第三篇电气、输变电工程（2006年版）厂家相关资料，设计图纸D0904主厂房蓄电池安装图《电气装置安装工程质量查验及评定规程》DL/T本工程施工组织设计2 工程概况及施工范围：工程概况本工程主厂房220V蓄电池组由浙江三辰公司供货，采用德国荷贝克OPZS2型铅酸蓄电池。

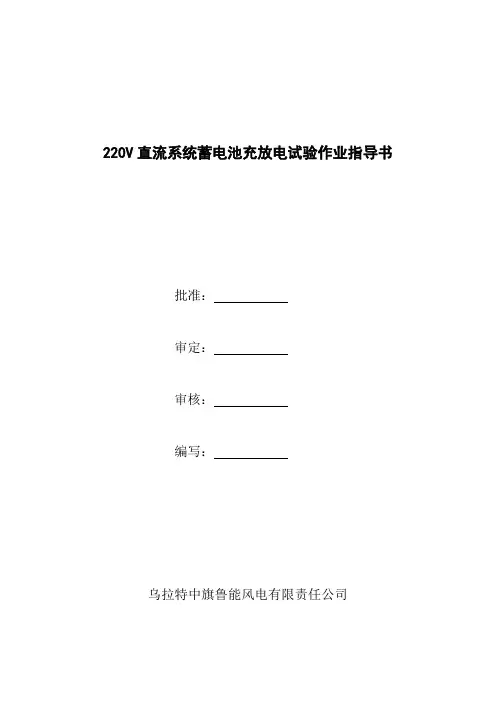

220V直流系统蓄电池充放电试验作业指导书
批准：
审定：
审核：
编写：
乌拉特中旗鲁能风电有限责任公司
1 范围
本作业指导书适用于乌拉特风电厂220V直流系统蓄电池充放电试验工作。

2 引用文件
下列标准及技术资料所包含的条文，通过在本作业指导书中引用，而构成为本作业指导书的条文。

本作业指导书出版时，所有版本均为有效。

所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。

电力安全工作规程（变电站和发电厂电气部分）
DL/T 724-2000《电力系统用蓄电池直流电源装置运行与维护技术规程》
SD-BDL220/30蓄电池放电装置技术说明书
圣阳牌GFM型2V蓄电池用户使用指南
3 施工前准备
3.1 准备工作安排
3.2 人员标准
第 1 页共 5 页
3.3工器具
3.4 材料
3.5 危险点及预防控制措施
第 2 页共 5页
4 作业程序
第 3 页共 5 页
第 4 页共 5页
5报告
第 5 页共 5 页
蓄电池测试报告
蓄电池型号：组别：放电电流：测试人：测试时间：蓄电池外观：□合格□不合格开路电压：□合格□不合格气密性：□合格□不合格放电时间：
第 6 页共 5页
第 7 页共 5 页
第 8 页共 5页
结论：□合格□不合格
第 9 页共 5 页。

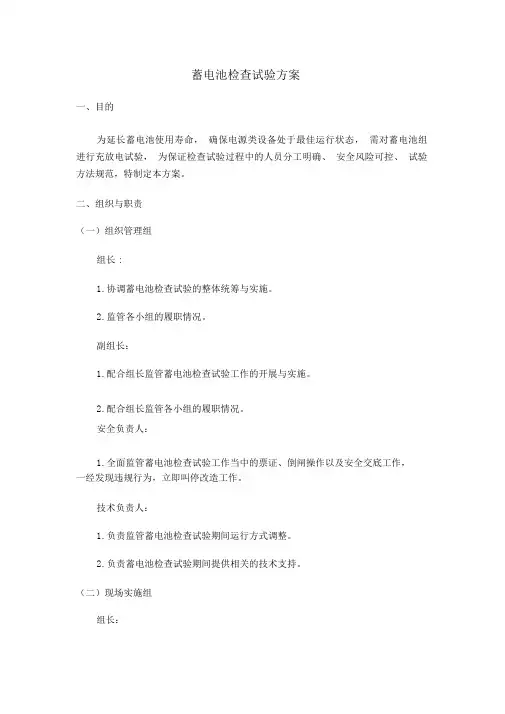

蓄电池检查试验方案一、目的为延长蓄电池使用寿命，确保电源类设备处于最佳运行状态，需对蓄电池组进行充放电试验，为保证检查试验过程中的人员分工明确、安全风险可控、试验方法规范，特制定本方案。

二、组织与职责（一）组织管理组组长 :1.协调蓄电池检查试验的整体统筹与实施。

2.监管各小组的履职情况。

副组长：1.配合组长监管蓄电池检查试验工作的开展与实施。

2.配合组长监管各小组的履职情况。

安全负责人：1.全面监管蓄电池检查试验工作当中的票证、倒闸操作以及安全交底工作，一经发现违规行为，立即叫停改造工作。

技术负责人：1.负责监管蓄电池检查试验期间运行方式调整。

2.负责蓄电池检查试验期间提供相关的技术支持。

（二）现场实施组组长：成员：三、编写依据50172-1992 电气安装工程蓄电池施工及验收规范T 5044-1995火力发电厂.变电所直流系统设计技术规程T 724-2000电力系统用蓄电池直流电源装置运行与维护技术规程四、工作范围UPS、EPS、直流屏装置蓄电池组。

五、工作前的准备1.方案学习组长负责对所有改造人员进行方案的学习培训，并进行签字确认。

各小组组长负责对自己的成员进行方案的分解落实。

安全负责人对所有人进行安全交底及措施的落实情况。

2.材料及工器具准备序号名称型号及规格单位数量1尖嘴钳TC-602T 150mm世达把2 2斜口钳世达 70202A把2 3万用表FLUKE17B+只1 4螺丝刀十字、一字 6*150mm把各 1 5套管扳手8#---32#套2 6万用表FLUKE17B+只1 7试验仪器蓄电池充放电仪、活化仪台1六、工作项目及内容1.按下表检查蓄电池型号及参数。

蓄电池型号及参数记录表序号项目技术参数1蓄电池组别2型号3单体标称电压 (V)4单体浮充电压 (V)5单体均充电压 (V)6额定容量 (Ah)7蓄电池安装数量（只）8蓄电池投运数量（只）9蓄电池制造厂家10出厂日期（年 . 月）11投运日期（年 . 月）备注厂家提供蓄电池内阻参考值2.外观及接线检查逐个目测检查蓄电池外观，不应有变形、污迹，蓄电池间连接可靠、无锈蚀。

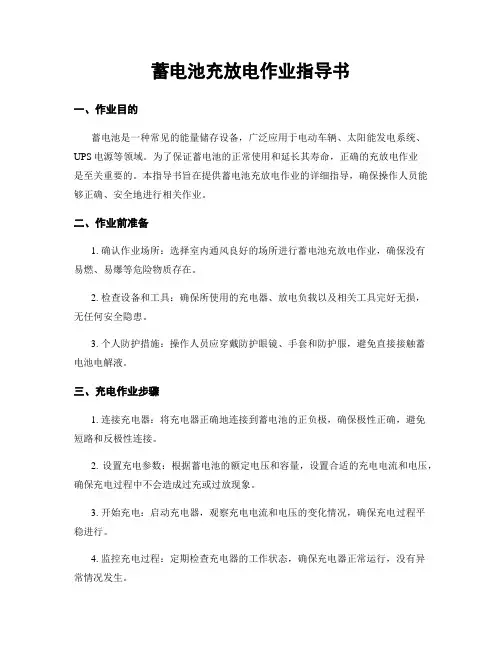

蓄电池充放电作业指导书一、作业目的蓄电池是一种常见的能量储存设备，广泛应用于电动车辆、太阳能发电系统、UPS电源等领域。

为了保证蓄电池的正常使用和延长其寿命，正确的充放电作业是至关重要的。

本指导书旨在提供蓄电池充放电作业的详细指导，确保操作人员能够正确、安全地进行相关作业。

二、作业前准备1. 确认作业场所：选择室内通风良好的场所进行蓄电池充放电作业，确保没有易燃、易爆等危险物质存在。

2. 检查设备和工具：确保所使用的充电器、放电负载以及相关工具完好无损，无任何安全隐患。

3. 个人防护措施：操作人员应穿戴防护眼镜、手套和防护服，避免直接接触蓄电池电解液。

三、充电作业步骤1. 连接充电器：将充电器正确地连接到蓄电池的正负极，确保极性正确，避免短路和反极性连接。

2. 设置充电参数：根据蓄电池的额定电压和容量，设置合适的充电电流和电压，确保充电过程中不会造成过充或过放现象。

3. 开始充电：启动充电器，观察充电电流和电压的变化情况，确保充电过程平稳进行。

4. 监控充电过程：定期检查充电器的工作状态，确保充电器正常运行，没有异常情况发生。

5. 充电完成：当蓄电池达到额定电压时，停止充电并断开充电器与蓄电池的连接。

四、放电作业步骤1. 连接放电负载：将放电负载正确地连接到蓄电池的正负极，确保极性正确，避免短路和反极性连接。

2. 设置放电参数：根据蓄电池的额定电压和容量，设置合适的放电电流和电压，确保放电过程中不会造成过放或过充现象。

3. 开始放电：启动放电负载，观察放电电流和电压的变化情况，确保放电过程平稳进行。

4. 监控放电过程：定期检查放电负载的工作状态，确保放电负载正常运行，没有异常情况发生。

5. 放电完成：当蓄电池达到安全放电终止电压时，停止放电并断开放电负载与蓄电池的连接。

五、注意事项1. 避免过充或过放：在充放电过程中，严格控制充放电电流和电压，避免对蓄电池造成过充或过放现象，以免损坏蓄电池。

2. 防止短路：在连接充电器或放电负载时，务必确保正负极连接正确，避免短路情况的发生。

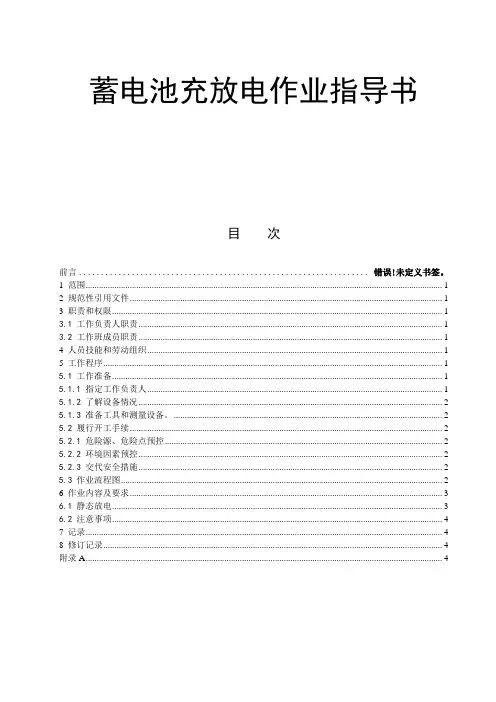

蓄电池充放电作业指导书目次前言.................................................................. 错误!未定义书签。

1 范围 (1)2 规范性引用文件 (1)3 职责和权限 (1)3.1工作负责人职责 (1)3.2工作班成员职责 (1)4 人员技能和劳动组织 (1)5 工作程序 (1)5.1工作准备 (1)5.1.1指定工作负责人 (1)5.1.2了解设备情况 (2)5.1.3准备工具和测量设备。

(2)5.2履行开工手续 (2)5.2.1危险源、危险点预控 (2)5.2.2环境因素预控 (2)5.2.3交代安全措施 (2)5.3作业流程图 (2)6 作业内容及要求 (3)6.1静态放电 (3)6.2注意事项 (4)7 记录 (4)8 修订记录 (4)附录A (4)蓄电池充放电作业指导书1 范围本标准规定了蓄电池充放电作业人员的工作程序，确保蓄电池充放电操作正确和试验结果准确。

本标准适用于本局110kV、220kV、500kV变电所蓄电池的充放电工作。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，凡是不注日期的引用文件，其最新版本适用于本标准。

ISO 9001-2008 质量管理体系要求ISO 14001-2004 环境管理体系规范及使用指南OHSAS 18001-2007 职业健康安全管理体系规范DL/T 724-2000 电力系统用蓄电池直流电源装置运行与维护技术规程3 职责和权限3.1 工作负责人职责工作负责人全面负责试验工作的安全，正确安全地组织安排蓄电池充放电工作，工作前对工作班人员详细交代安全注意事项，终结后进行安全小结。

工作负责人负责确认值班员所做的安全措施是否符合现场实际条件，工作班人员所做的安全措施是否正确完备。

清江隔河岩电厂作业指导书1、工作描述：本项工作是按《规程》要求对蓄电池组额定容量的检测,从检测的数据中分析确认蓄电池组的容量是否满足需要。

2、所需资源：2.1 人员要求2.2 工具与材料主要消耗性材料工器具表3、安全措施：3.1 关键过程控制清单3。

2 危险源控制清单4、准备工作:将本项工作（或者包含本项工作）的工作票送达隔河岩电厂中控室，并获得开工许可。

对蓄电池组的整组运行状态及单节电池容量进行测量，对参数不符合要求的做认真核对，对异常的电池应准备进行更换5、要求和放电时的注意事项：(1). 电池容量的检测：对于已运行三年以上的电池，每年进行一次核对性放电试验,放出额定容量的30%-40％(额定容量按实际放电率计算）。

每三年进行一次容量测试，放出额定容量的80%（额定容量按实际放电率计算），记录电池单体电压和总电压。

(2)。

放电前应先检查整组电池的连接处是否拧紧，再根据放电倍率来确定放电记录的时间间隔。

我厂—48V蓄电池组采用向线路逆变放电的方式。

在Ⅰ组电池放电前,应先对Ⅱ组电池进行充电,确保Ⅱ组电池带负载正常巡行。

放电时应紧密注意比较落后的电池,以防某个单体电池过放电。

注意电池有无膨胀现象，及时排气。

(3). 两组蓄电池的充放电操作全部在SWZ智能充放电机上进行。

6、工作程序6。

1 按核对性放电试验,计算出10小时放电率放出额定容量30%-40%所需时间：I = 360Ah I =30At =40%×360Ah/30A =4.8小时6. 2 按容量测试,计算出10小时放电率放出额定容量的80%所需的时间：I = 360Ah I =30At =80%×360Ah/30A =9.6小时6．3进行Ⅰ组蓄电池放电前，应将Ⅱ组蓄电池和高频开关电源倒换成两段母线并联运行的方式，操作如下:(1)断开K2,合上K5,断开K1;然后观察交直流配电Ⅰ、Ⅱ屏电流及电压指示是否正常，无异常，可进行下一步工作。

1、放电：（1）放电电流不超过10小时率的电流。

即放电电流控制在60A，放电时间为10小时。

放电量应为额定容量的80%以上。

放电期间，始终将放电电流保持在60A左右。

（2）前3个小时之内，每小时测量一次单个蓄电池的电压及室内温度，并做好记录。

（3）后2小时之内，每0.5小时测量一次单个蓄电池的电压及室内温度，，并做好记录。

（4）在蓄电池放电后期，若单体蓄电池电压低于1.8V(2V)、10.5V(12V)后停放电设备，停止放电。

（5）若发现个别蓄电池极板有弯曲、变形、开裂、脱落等现象，及时汇报，必要时停止充放电工作。

(6)单只电池电压不能高于2.45V(2V)、14.8（12V）。

2、充电：（1）开启充电机管理系统，调整充电电压为242V（2.35V*103），充电限流60A，开启手动均充,开始对蓄电池进行充电（充电时间约10小时～16小时）,开始时电池组亏电较深，充电电流大，进入恒流充电阶段；当电池电压逐渐上升至均充电压，充电电流开始减小至电池组限流值以下，电池充电进入恒压充电阶段，充电电流继续下降，当小于“均充转浮充电流”时，开始进入浮充状态。

（2）充电开始后，每间隔2小时测量一次单个电池的电压及室内温度，并做好记录。

（3）充电期间，蓄电池单体温度保持在15--40℃之间，最高不得超过45℃。

若温度过高，应采取有效措施降温。

当温度超过50℃时，应立即停止充放电工作，当温度降到27℃以下时再继续充放电工作。

（4）充电过程中注意观察蓄电池有无漏液现象。

（5）具体参数设置如下：点击“开始”，①进入“系统维护”界面，进入“电池管理”，设置如下参数：均充电压：242V浮充电压：230V充电限流：60A均充时间：10～16小时转换电流：10～15A转换时间：1～3小时进入“报警设置”，设置如下参数：均充过压：245V浮充过压：235V浮充欠压：224.5V放电欠压：198V母线过压：242V母线欠压：198V单体过压：2.5V单体欠压：1.8V尾电池过压：2.5V尾电池欠压：1.8V交流过压：456V交流欠压：304V②进入“系统控制”，设置如下参数：电池管理方式：手动手动运行方式：均充上电电压值：230V安全电压值：245V上电电流值：60A安全电流值：60A。

第七篇蓄电池充放电试验一、试验目的及标准冃的：长期浮充电方式运行的防酸蓄电池，板极表面将逐渐生成硫酸铅结晶，堵塞极板的微孔，阻碍电解液的渗透，从而增大了蓄电池的内阻，降低了极板屮活性物质的作用，蓄电池容最人为下降。

核对性放电，可使蓄电池得到活化，容最得到恢复，使用寿命延长，确保其安全运行。

标准：1.阀控蓄电池组的恒流限压充电电流和恒流放电电流均为I,额定电压为2V的蓄电池放电终止电压为1.8V,只耍其中一个蓄电池放到了终止电压，应停止放电，在3次充放电循环Z 内，若达不到额定容量的100%此蓄电池组不合格。

2.进行全核对性放电时，充放电电流均为10恒流,严防过充和过放。

根据DIYT724—2000 《电力系统用蓄电池直流电源装置运行与维护技术规程》的要求，发迫厂或变电所中只有一组电池，不能退出运行、也不能作全核对性放电、只能用10电流以恒流放出额定容量的50%, 在放电过程屮，蓄电池组端电压不得低于2VXNo当放电仪蓄电池总电压2VXNV,停止放电，放电过程中，记下蓄电池组的端电压，每个蓄电池端电压。

3.阀控蓄电池核对性放电周期，新安装或人修后的阀控蓄电池组，应进行全核对性放电试验，以后每隔2-3年进行一次全核对性试验，运行了6年以后的阀控蓄电池，应每年作一次全核对性放电试验。

二、安全措施1.为保证人身和设备安全，应严格遵守安全规程DL408-91《电业安全工作规程（发电厂和变电所电气部分）》中有关规定。

2.严格按照图纸接线，避免因接错线发生不安全事故。

3.蓄电池退出后，应确保直流母线的正常供电。

4.作业过程中，戴好手套，防止触电。

三、试验工器具SD—BDL220/30蓄电池放电装置1台、万用表1只、钳型电流表1只、防酸手套1双、干湿温度表1只、螺丝刀一套、小扳手一套。

四、注意事项l.SD—BDL220/30蒂电池放电装置，在放电过程中产生的热量较大，设备应放置在通风良好，无结露，无腐蚀的坏境卜装證两侧的通风孔不易阻塞，保证通风良好。

目录简要作业流程图 (3)1 范围 (4)2 本指导书涉及的资料和图纸 (4)3 安全措施 (4)4 备品备件清单 (5)5 修前准备 (5)6 检修工序及质量标准 (5)7 试验记录 (8)8 设备试运、调试、试验 (8)简要作业流程图1 范围本作业指导书适用于我厂#1、#2、#3号机组及网络继保蓄电池（动力及控制）充放电的检修工作，主要工作为蓄电池清扫、检查、充放电工作，对已发现的问题进行处理。

2 本指导书涉及的资料和图纸下列文件中的条款通过本规范的引用而成为本规范的条款。

凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本规范。

DL408－91 电业安全工作规程（发电厂和变电所电气部分）DL/T995—2006继电保护及电网安全自动装置检验规程DL/T 724-2000电力系统用蓄电池直流电源装置运行与维护技术规程（87）电生供字第254号继电保护及电网安全自动装置现场保安规定Q/CDT101 0001—2007工作票、操作票使用和管理标准电安生发【2000】589号电力系统继电保护及安全自动装置反事故措施管理规定国电发【1994】191号防止电力生产重大事故的二十五项重点要求直流系统装置技术说明书、使用说明书、及直流系统二次回路图3 安全措施3.1 准备工作中需要注意的事项□参加检修的人员进行安全教育和技术培训，达到上岗条件。

□作业组成员的着装要符合规定、精神状态是否良好。

□开工前作业负责人要进行安全交底、技术交底，做好危险预想。

□检查试验仪器的完好性及精确性。

□检查使用工具的绝缘完好。

□办理电气检修工作票及危险点分析票，确认工作票所载安全措施是否正确、完备的执行，查对检修设备与运行设备是否明确分开。

3.2 施工过程中需要注意的事项严格执行《电业安全工作规程》。

每天检查工作班成员着装是否符合规定、精神状态是否良好。

编号：
Q/
蓄电池充放电试验现场标准作业指导书
编写：年月日
审核：年月日
批准：年月日
作业负责人：________________________
作业日期：年月日至年月日
黄石供电公司
1范围
本作业指导书适用于通信站蓄电池充放电操作。

2、引用文件
下列标准、规范所包含的条文，通过在本指导书中的引用而成为本书的条文。

在规范出版时，所有版本均为有效。

所有的标准、规范都被修订，使用本书的各方应探讨使用下列标准、规范最新版本的可能性。

1)中华人民共和国信息产业部《电信电源维护规程》
2)DL/T724-2000《电力系统用蓄电池直流电源装置运行与维护技术规程》
3、检修前准备工作安排
3.1准备工作安排
3.2作业人员要求
3.3工器具及材料
3.4危险点分析及安全控制措施
4、作业内容及步骤。
