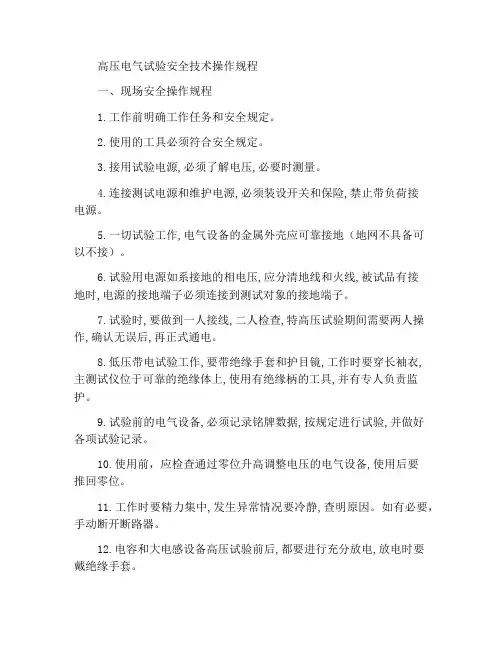

高压电气试验安全技术操作规程一、现场安全操作规程1.工作前明确工作任务和安全规定。
2.使用的工具必须符合安全规定。
3.接用试验电源,必须了解电压,必要时测量。
4.连接测试电源和维护电源,必须装设开关和保险,禁止带负荷接电源。
5.一切试验工作,电气设备的金属外壳应可靠接地（地网不具备可以不接）。
6.试验用电源如系接地的相电压,应分清地线和火线,被试品有接地时,电源的接地端子必须连接到测试对象的接地端子。
7.试验时,要做到一人接线,二人检查,特高压试验期间需要两人操作,确认无误后,再正式通电。
8.低压带电试验工作,要带绝缘手套和护目镜,工作时要穿长袖衣,主测试仪位于可靠的绝缘体上,使用有绝缘柄的工具,并有专人负责监护。
9.试验前的电气设备,必须记录铭牌数据,按规定进行试验,并做好各项试验记录。
10.使用前，应检查通过零位升高调整电压的电气设备,使用后要推回零位。
11.工作时要精力集中,发生异常情况要冷静,查明原因。
如有必要，手动断开断路器。
12.电容和大电感设备高压试验前后,都要进行充分放电,放电时要戴绝缘手套。
13.测量绝缘工作,必须断开电气设备的所有电源,并可靠接地,因工作需要拆除地线时,要遵守下列规定：a.用闸刀开关断开妨碍工作的接地线,若不能用刀闸断开,可拆除有关地线;b.根据需要拆除单相接地线;c.拆除接地线,保留短路线;d.在不得已时,接地线和短路可以完全消除。
二、高压试验安全操作规程1. 高压试验工作不得少于两人,试验前,测试人员应熟悉测试期间的安全预防措施。
2. 当设备连接器因测试而断开时,拆前应做好标记,接后应进行检查。
3. 试验装置（高压电机、升压变压器）的金属外壳应可靠接地（地网不具备可以不接）,高压引线应尽量缩短,必要时用绝缘材料牢固支撑。
4. 试验装置的电源开关,应使用具有过电流保护和过载自动跳闸的断路器。
5. 应在试验现场安装障碍物或围栏,并悬挂”高压试验危险”的标示牌或1米线。

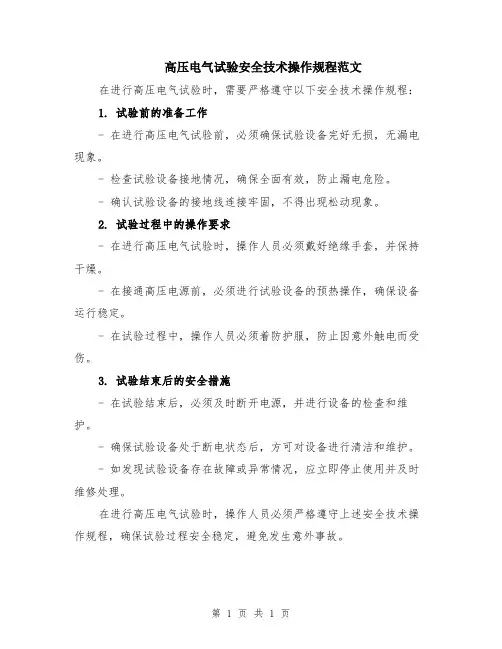

高压电气试验安全技术操作规程范文在进行高压电气试验时，需要严格遵守以下安全技术操作规程：
1. 试验前的准备工作
- 在进行高压电气试验前，必须确保试验设备完好无损，无漏电现象。
- 检查试验设备接地情况，确保全面有效，防止漏电危险。
- 确认试验设备的接地线连接牢固，不得出现松动现象。
2. 试验过程中的操作要求
- 在进行高压电气试验时，操作人员必须戴好绝缘手套，并保持干燥。
- 在接通高压电源前，必须进行试验设备的预热操作，确保设备运行稳定。
- 在试验过程中，操作人员必须着防护服，防止因意外触电而受伤。
3. 试验结束后的安全措施
- 在试验结束后，必须及时断开电源，并进行设备的检查和维护。
- 确保试验设备处于断电状态后，方可对设备进行清洁和维护。
- 如发现试验设备存在故障或异常情况，应立即停止使用并及时维修处理。
在进行高压电气试验时，操作人员必须严格遵守上述安全技术操作规程，确保试验过程安全稳定，避免发生意外事故。
第 1 页共 1 页。
____年高低压电气安全操作规程第一章总则第一条为了保护人身财产安全，规范高低压电气使用和操作行为，根据《中华人民共和国电力法》、《中华人民共和国安全生产法》等相关法律法规的规定，制定本规程。
第二条本规程适用于各类企事业单位、工矿企业、建筑施工单位、电力设施运维单位等相关职业，以及从事高低压电气工作的人员。
第三条高低压电气工作包括电气设备的安装、调试、维护、检修、故障排除等工作。
对于不具备相应资质的人员，禁止进行高低压电气工作。
第二章高低压电气设备的安全操作第四条高低压电气设备的安装必须符合相关标准和规范，操作人员必须确保设备的正确安装和接地。
第五条高低压电气设备的维护和检修必须在停电的情况下进行，操作人员必须遵循安全操作规程，防止触电和其他事故的发生。
第六条高低压电气设备的接地必须符合相关标准和规范，接地电阻必须符合要求。
在接地电阻不合格的情况下，禁止使用该设备。
第七条高低压电气设备的操作必须由具备相应资质的人员进行，对于不具备操作资质的人员，禁止进行操作。
第八条高低压电气设备的开关操作必须先切断电源，然后进行操作。
在操作完毕后，必须及时合上开关，并测试设备的工作状态。
第三章高低压电气安全用电第九条高低压电气安全用电必须按照规定进行接线，确保用电线路的安全可靠。
第十条高低压电气设备的用电线路必须符合安全电压要求，并设有过载、短路等保护装置。
第十一条高低压电气设备的电源插座必须符合相关标准，插座连接必须牢固可靠。
第十二条高低压电气设备的用电线路必须具备防护措施，避免人员对电源线造成触电危险。
第十三条高低压电气设备的用电线路必须定期进行检查和维护，确保线路的安全可靠。
第四章高低压电气事故应急处理第十四条高低压电气事故发生时，操作人员必须立即切断电源，并采取相应的应急措施，保护人员的生命安全。
第十五条高低压电气事故应急处理必须按照公司的应急预案进行，合理利用应急设备和器械。
第十六条高低压电气事故发生后，必须及时进行事故调查，并制定措施，避免类似事故再次发生。

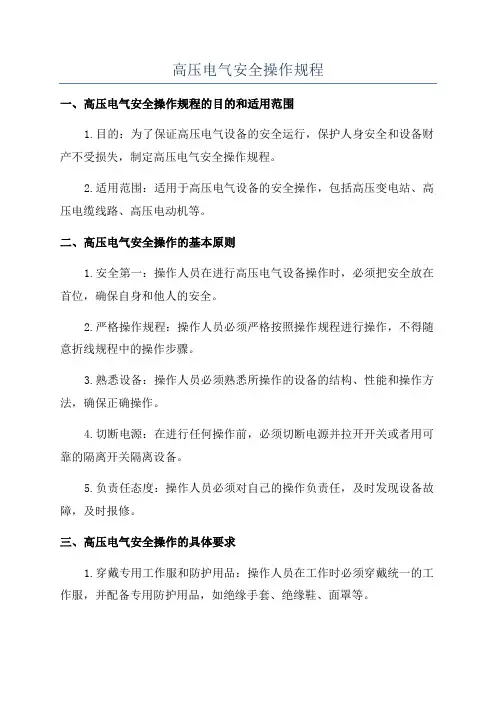

高压电气安全操作规程一、高压电气安全操作规程的目的和适用范围1.目的：为了保证高压电气设备的安全运行，保护人身安全和设备财产不受损失，制定高压电气安全操作规程。
2.适用范围：适用于高压电气设备的安全操作，包括高压变电站、高压电缆线路、高压电动机等。
二、高压电气安全操作的基本原则1.安全第一：操作人员在进行高压电气设备操作时，必须把安全放在首位，确保自身和他人的安全。
2.严格操作规程：操作人员必须严格按照操作规程进行操作，不得随意折线规程中的操作步骤。
3.熟悉设备：操作人员必须熟悉所操作的设备的结构、性能和操作方法，确保正确操作。
4.切断电源：在进行任何操作前，必须切断电源并拉开开关或者用可靠的隔离开关隔离设备。
5.负责任态度：操作人员必须对自己的操作负责任，及时发现设备故障，及时报修。
三、高压电气安全操作的具体要求1.穿戴专用工作服和防护用品：操作人员在工作时必须穿戴统一的工作服，并配备专用防护用品，如绝缘手套、绝缘鞋、面罩等。
2.检查设备完好性：操作人员在进行操作前，必须对设备进行检查，确保设备的完好性，如有破损或漏电等情况应立即报修。
3.确定动作轨迹：在进行开关操作时，操作人员必须确定开关的动作轨迹，不得向开关的运动轨迹上靠近或站立。
4.避免过载操作：操作人员在进行电气设备操作时，要避免超出设备的额定电流范围，防止过载操作。
5.操作节奏稳定：操作人员在进行开关操作时，要保持操作节奏稳定，避免突然操作造成设备的电气冲击。
6.系统接地保护措施：在进行高压电气设备操作时，必须确认接地装置的良好接触，保证系统的接地保护措施有效。
7.防止误操作：操作人员在进行高压电气设备操作时，要防止误操作，避免错误的操作造成设备的故障。
8.采取安全措施：操作人员在进行高压电气设备操作时，要采取相应的安全措施，如穿戴绝缘手套、使用绝缘工具等。
9.报警和应急处理：在进行高压电气设备操作时，如果发现设备异常或者事故，应及时发出警报，并进行适当的应急处理。

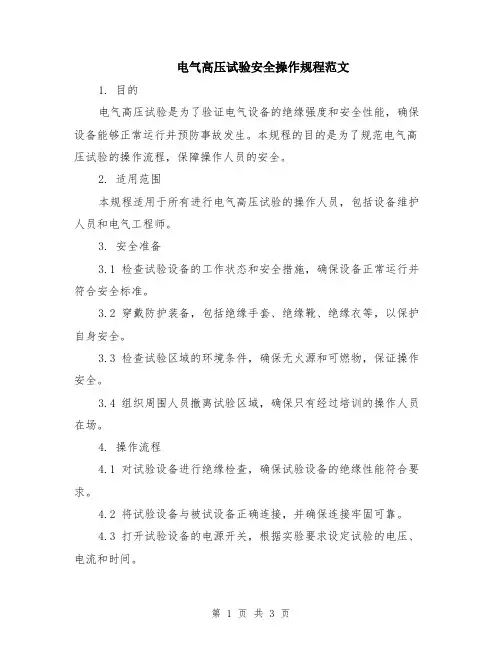

电气高压试验安全操作规程范文1. 目的电气高压试验是为了验证电气设备的绝缘强度和安全性能，确保设备能够正常运行并预防事故发生。
本规程的目的是为了规范电气高压试验的操作流程，保障操作人员的安全。
2. 适用范围本规程适用于所有进行电气高压试验的操作人员，包括设备维护人员和电气工程师。
3. 安全准备3.1 检查试验设备的工作状态和安全措施，确保设备正常运行并符合安全标准。
3.2 穿戴防护装备，包括绝缘手套、绝缘靴、绝缘衣等，以保护自身安全。
3.3 检查试验区域的环境条件，确保无火源和可燃物，保证操作安全。
3.4 组织周围人员撤离试验区域，确保只有经过培训的操作人员在场。
4. 操作流程4.1 对试验设备进行绝缘检查，确保试验设备的绝缘性能符合要求。
4.2 将试验设备与被试设备正确连接，并确保连接牢固可靠。
4.3 打开试验设备的电源开关，根据实验要求设定试验的电压、电流和时间。
4.4 调整试验设备的输出电压逐渐增加，同时观察试验设备和被试设备的运行情况。
4.5 如果发现异常情况，立即停止试验并断开电源，查找并排除故障。
4.6 跟踪记录试验过程中的电压、电流和时间数据，并及时保存。
5. 安全注意事项5.1 在试验过程中，操作人员禁止接触试验设备的导体和试验电源，以免触电。
5.2 在试验过程中，操作人员应保持安静，避免不必要的动作和言语，以免分散注意力。
5.3 在试验设备打开电源后，操作人员离开试验设备的附近，以免被电弧击中。
5.4 在试验设备发生故障或异常情况时，操作人员应立即停止试验，断开电源，并及时报告维修人员。
5.5 在试验完成后，操作人员应将试验设备彻底关闭，断开电源，并注意设备的维护保养。
6. 紧急处理6.1 在试验过程中，如发生电击事故，应立即切断电源，采取急救措施，并报告相关负责人。
6.2 在试验过程中，如发生火灾事故，应立即拉响火警报警器，采取逃生措施，并通知相关人员。
7. 事故预防与处理7.1 在试验前进行必要的设备检查和维护，确保试验设备的正常运行和安全性能。

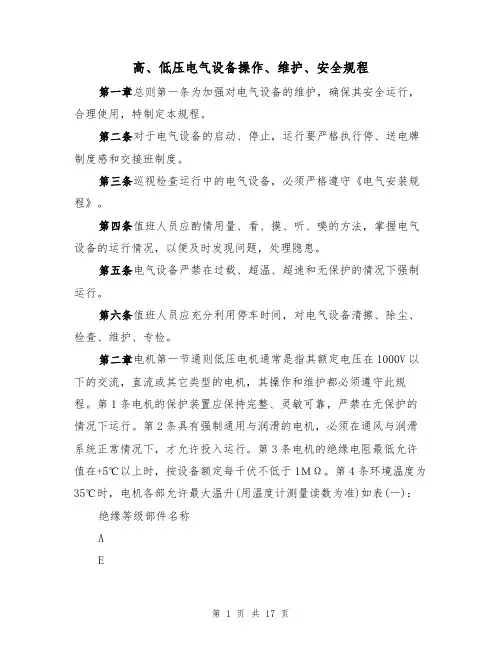

高、低压电气设备操作、维护、安全规程第一章总则第一条为加强对电气设备的维护，确保其安全运行，合理使用，特制定本规程。
第二条对于电气设备的启动、停止，运行要严格执行停、送电牌制度感和交接班制度。
第三条巡视检查运行中的电气设备，必须严格遵守《电气安装规程》。
第四条值班人员应酌情用量、看、摸、听、嗅的方法，掌握电气设备的运行情况，以便及时发现问题，处理隐患。
第五条电气设备严禁在过载、超温、超速和无保护的情况下强制运行。
第六条值班人员应充分利用停车时间，对电气设备清擦、除尘、检查、维护、专检。
第二章电机第一节通则低压电机通常是指其额定电压在1000V以下的交流，直流或其它类型的电机，其操作和维护都必须遵守此规程。
第1条电机的保护装置应保持完整、灵敏可靠，严禁在无保护的情况下运行。
第2条具有强制通用与润滑的电机，必须在通风与润滑系统正常情况下，才允许投入运行。
第3条电机的绝缘电阻最低允许值在+5℃以上时，按设备额定每千伏不低于1ＭΩ。
第4条环境温度为35℃时，电机各部允许最大温升(用温度计测量读数为准)如表(一)：绝缘等级部件名称AEBFH绕组50657085105铁芯607580100125轴承80换向器和集电环60708090100第5条运行中的电机其振动幅度不得超过表(二)额定转速(r∕min)300015001000750以下振动轴(22振幅)(mm)0.060.100.130.16第6条运行中，电机转子的轴向串动不得超过表(三) 电机容量(KW)轴向一侧串动范围轴向向两侧串动范围10及以下0.51.010-200.751.530-701.02.070-1251.153.0125以上2.04.0轴向直径大于____毫米以上轴颈直径的____%注：1、向两侧的轴向串动范围，系根据转子磁场中心位置确定。
2、以上各排数据，如制造厂家有规定者，按厂家规定为准。
第7条电机的轴承润滑应符合下列要求：1、正常工作状态声音均匀无杂音，发热在允许范围内。

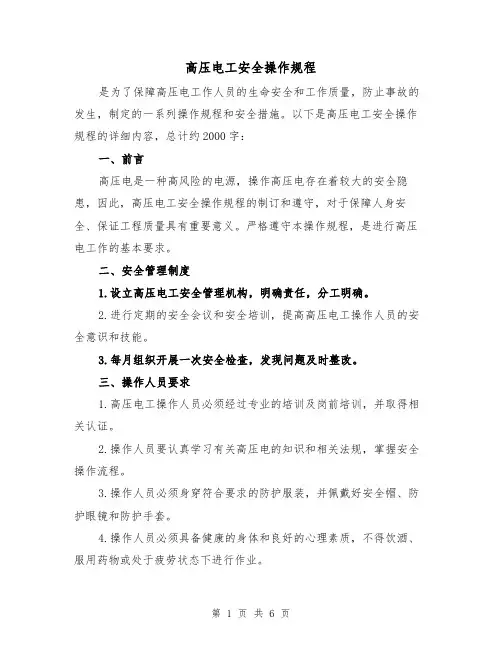

高压电工安全操作规程是为了保障高压电工作人员的生命安全和工作质量，防止事故的发生，制定的一系列操作规程和安全措施。
以下是高压电工安全操作规程的详细内容，总计约2000字：一、前言高压电是一种高风险的电源，操作高压电存在着较大的安全隐患，因此，高压电工安全操作规程的制订和遵守，对于保障人身安全、保证工程质量具有重要意义。
严格遵守本操作规程，是进行高压电工作的基本要求。
二、安全管理制度1.设立高压电工安全管理机构，明确责任，分工明确。
2.进行定期的安全会议和安全培训，提高高压电工操作人员的安全意识和技能。
3.每月组织开展一次安全检查，发现问题及时整改。
三、操作人员要求1.高压电工操作人员必须经过专业的培训及岗前培训，并取得相关认证。
2.操作人员要认真学习有关高压电的知识和相关法规，掌握安全操作流程。
3.操作人员必须身穿符合要求的防护服装，并佩戴好安全帽、防护眼镜和防护手套。
4.操作人员必须具备健康的身体和良好的心理素质，不得饮酒、服用药物或处于疲劳状态下进行作业。
四、作业准备1.在作业前，必须仔细检查设备和工具的完好性，确保其能正常使用。
2.在高压电线路附近设置明显的安全警示标志，以提醒附近人员注意高压危险。
3.评估作业风险和危险点，采取相应的安全防护措施。
五、高压电工具使用1.高压电工具必须具备相应的防护功能，如过压保护、漏电保护等。
2.高压电工具的使用必须符合相关安全标准，不得私自改装或使用损坏的工具。
3.高压电工具的使用人员必须经过专业培训，掌握正确操作方法。
六、高压电设备维护与检修1.在进行高压电设备维护和检修前，必须切断电源，并采取相应的措施，以确保人员的安全。
2.维护和检修人员必须佩戴绝缘手套、绝缘鞋，工作服必须与设备绝缘。
3.维护和检修人员必须严格按照设备操作规程进行维护和检修，不得擅自操作或改装设备。
七、高压电事故应急处理1.高压电事故发生后，首先要立即切断电源，并通知相关工作人员。

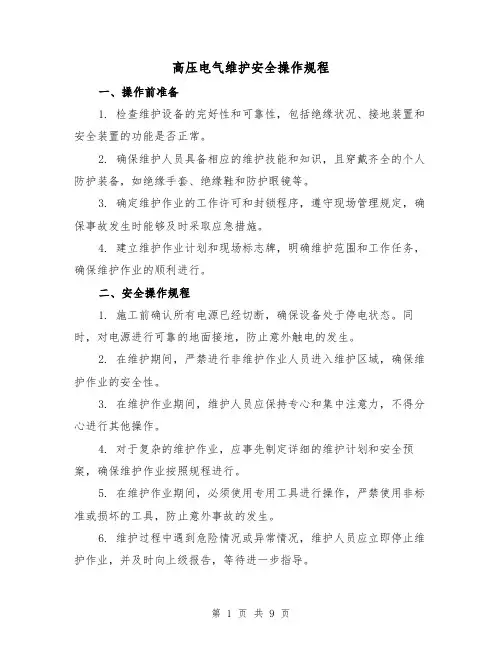

高压电气维护安全操作规程一、操作前准备1. 检查维护设备的完好性和可靠性，包括绝缘状况、接地装置和安全装置的功能是否正常。
2. 确保维护人员具备相应的维护技能和知识，且穿戴齐全的个人防护装备，如绝缘手套、绝缘鞋和防护眼镜等。
3. 确定维护作业的工作许可和封锁程序，遵守现场管理规定，确保事故发生时能够及时采取应急措施。
4. 建立维护作业计划和现场标志牌，明确维护范围和工作任务，确保维护作业的顺利进行。
二、安全操作规程1. 施工前确认所有电源已经切断，确保设备处于停电状态。
同时，对电源进行可靠的地面接地，防止意外触电的发生。
2. 在维护期间，严禁进行非维护作业人员进入维护区域，确保维护作业的安全性。
3. 在维护作业期间，维护人员应保持专心和集中注意力，不得分心进行其他操作。
4. 对于复杂的维护作业，应事先制定详细的维护计划和安全预案，确保维护作业按照规程进行。
5. 在维护作业期间，必须使用专用工具进行操作，严禁使用非标准或损坏的工具，防止意外事故的发生。
6. 维护过程中遇到危险情况或异常情况，维护人员应立即停止维护作业，并及时向上级报告，等待进一步指导。
7. 维护作业完成后，必须对维护设备进行检查和测试，确保设备的正常运行。
同时，清理维护现场，保持整洁。
8. 维护作业完成后，必须撤除现场标志牌和封锁设备，恢复正常的工作状态，以确保后续操作和维护的正常进行。
三、事故应急处理1. 维护作业期间，如发生火灾、爆炸等紧急情况，应立即采取安全撤离措施，并及时报警求助。
2. 维护作业期间，如发生人员触电或受伤事故，应立即停止维护作业，进行急救处理，并报告相关人员。
3. 维护作业期间，如发生设备故障或泄漏等安全事故，应立即切断电源，采取应急措施，并报告相关人员。
4. 发生事故后，必须及时进行事故调查和分析，找出事故原因并采取有效的措施进行改进，以防止事故再次发生。
四、维护人员岗前培训1. 维护人员必须经过相应的培训和考试，取得相应的资格证书方可上岗。

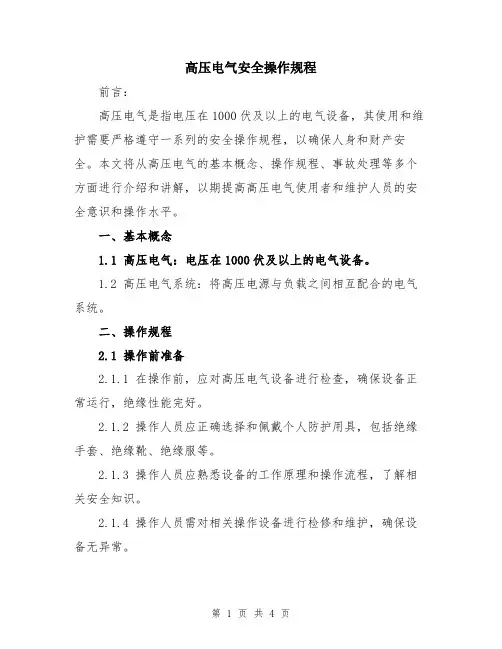

高压电气安全操作规程前言：高压电气是指电压在1000伏及以上的电气设备，其使用和维护需要严格遵守一系列的安全操作规程，以确保人身和财产安全。
本文将从高压电气的基本概念、操作规程、事故处理等多个方面进行介绍和讲解，以期提高高压电气使用者和维护人员的安全意识和操作水平。
一、基本概念1.1 高压电气：电压在1000伏及以上的电气设备。
1.2 高压电气系统：将高压电源与负载之间相互配合的电气系统。
二、操作规程2.1 操作前准备2.1.1 在操作前，应对高压电气设备进行检查，确保设备正常运行，绝缘性能完好。
2.1.2 操作人员应正确选择和佩戴个人防护用具，包括绝缘手套、绝缘靴、绝缘服等。
2.1.3 操作人员应熟悉设备的工作原理和操作流程，了解相关安全知识。
2.1.4 操作人员需对相关操作设备进行检修和维护，确保设备无异常。
2.1.5 在进行高压电气操作前，应通过与电源断开连接，确保安全。
2.2 操作过程2.2.1 操作人员应按照操作手册或相关标准规程进行操作，不得擅自修改或变更设备参数。
2.2.2 操作人员应严格按照操作流程进行，不得急躁或随意操作。
2.2.3 在操作过程中，应随时注意操作周围的安全情况，防止发生人身意外事故。
2.2.4 操作人员应避免在高压电气设备下面存放易燃物品，以防意外发生。
2.2.5 操作人员应经常检查设备的绝缘性能，发现问题及时报告。
2.2.6 操作结束后，应关闭高压电源，断开与设备的连接，并将设备恢复到安全状态。
2.3 高压电气设备维护2.3.1 维护人员应定期对高压电气设备进行检修和维护，保持设备的良好状态。
2.3.2 维护人员应经常对高压电气设备进行绝缘检测，确保绝缘性能达到要求。
2.3.3 维护人员需定期对高压电气设备进行清洁，防止灰尘和污垢影响设备的正常运行。
2.3.4 维护过程中，应使用专用工具，避免使用有潜在危险的工具或设备。
2.3.5 维护人员应熟悉设备的结构和工作原理，确保能够正确操作和处理设备故障。

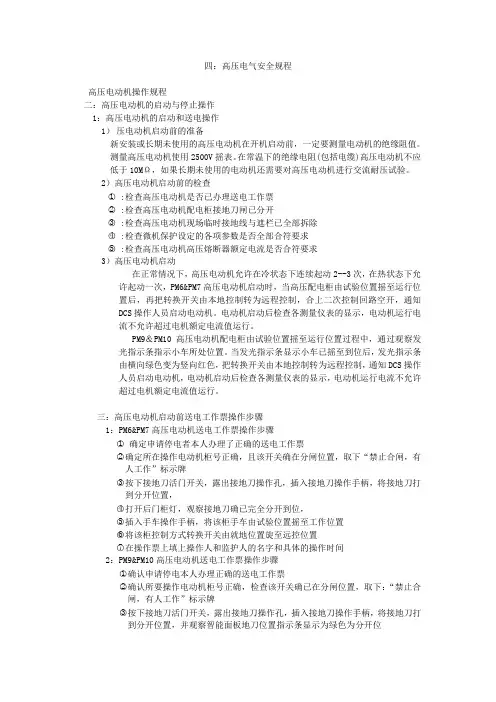

四：高压电气安全规程高压电动机操作规程二：高压电动机的启动与停止操作1：高压电动机的启动和送电操作1）压电动机启动前的准备新安装或长期未使用的高压电动机在开机启动前，一定要测量电动机的绝缘阻值。
测量高压电动机使用2500V摇表。
在常温下的绝缘电阻(包括电缆)高压电动机不应低于10MΩ，如果长期未使用的电动机还需要对高压电动机进行交流耐压试验。
2）高压电动机启动前的检查○1 :检查高压电动机是否已办理送电工作票○2 :检查高压电动机配电柜接地刀闸已分开○3 :检查高压电动机现场临时接地线与遮栏已全部拆除○4 :检查微机保护设定的各项参数是否全部合符要求○5 :检查高压电动机高压熔断器额定电流是否合符要求3）高压电动机启动在正常情况下，高压电动机允许在冷状态下连续起动2--3次，在热状态下允许起动一次，PM6&PM7高压电动机启动时，当高压配电柜由试验位置摇至运行位置后，再把转换开关由本地控制转为远程控制，合上二次控制回路空开，通知DCS操作人员启动电动机。
电动机启动后检查各测量仪表的显示，电动机运行电流不允许超过电机额定电流值运行。
PM9＆PM10高压电动机配电柜由试验位置摇至运行位置过程中，通过观察发光指示条指示小车所处位置。
当发光指示条显示小车已摇至到位后，发光指示条由横向绿色变为竖向红色，把转换开关由本地控制转为远程控制，通知DCS操作人员启动电动机，电动机启动后检查各测量仪表的显示，电动机运行电流不允许超过电机额定电流值运行。
三：高压电动机启动前送电工作票操作步骤1：PM6&PM7高压电动机送电工作票操作步骤○1确定申请停电者本人办理了正确的送电工作票○2确定所在操作电动机柜号正确，且该开关确在分闸位置，取下“禁止合闸，有人工作”标示牌○3按下接地刀活门开关，露出接地刀操作孔，插入接地刀操作手柄，将接地刀打到分开位置，○4打开后门柜灯，观察接地刀确已完全分开到位，○5插入手车操作手柄，将该柜手车由试验位置摇至工作位置○6将该柜控制方式转换开关由就地位置旋至远控位置○7在操作票上填上操作人和监护人的名字和具体的操作时间2：PM9&PM10高压电动机送电工作票操作步骤○1确认申请停电本人办理正确的送电工作票○2确认所要操作电动机柜号正确，检查该开关确已在分闸位置，取下：“禁止合闸，有人工作”标示牌○3按下接地刀活门开关，露出接地刀操作孔，插入接地刀操作手柄，将接地刀打到分开位置，并观察智能面板地刀位置指示条显示为绿色为分开位○4打开后门柜灯，观察地刀确已完全分开到位○5插入手车操作手柄，将该手车由试验位摇至工作位置，并观察智能操控面板发光指示条由横向绿色变为竖向的红色为工作到位置○6将该配电柜控制方式的转换开关由就地位置旋至远程控制位置○7在操作票上填写操作人和监护人的名字和具体的操作时间四：高压电动机停电操作1：PM6&PM7高压电动机停电工作票操作○1 :确认申请停电人已办理正确的停电工作票○2 :确认要操作电动机柜号正确，并且该开关已分闸○3 :将该柜控制方式转换开关由远控位置旋至就地位置○4 :插入手车操作手柄，将该柜手车由工作位置摇至试验置○5 :按下接地刀活门开关，露出接地刀操作孔，插入接地刀手柄，将接地刀打到合闸位置○6 : 挂上“止合闸，有人工作”，标示牌○7 : 打开后门灯，观察接地刀确已居合闸位○8 : 在操作票上填写操作人和监护人的名字和具体的操作时间2：PM9&PM10高压电动机停电工作票操作○1确认申捕停电人已办理正确的停电工作票○2确认所在操作的电动机配电柜号正确，并且该开关已分闸，智能操控面板上断睡器分合位指示条应从竖向红色变为横向绿色分闸位○3将该配电柜控制方式转换开关由远控位置旋至就地位置○4插入手车手柄，将该柜手柜由工作位置摇至试验位置，并观察智能操控面板发光指示条由竖向红色变为竖向绿色位置○5插入接地刀闸操作手柄，把接地刀闸由分开位置打为合闸位置，并观察智能操控面板发光指示条由斜向绿色变为竖向红色○6打开配电柜后门灯，观察接地刀闸确已合上○7挂上“禁止合闸，有人工作”停电标示牌○8在操作票上填写操作人和监护人的名字和具体的操作时间五：高压电动机运行监督及检查○1 :点检人员每隔4小时抄一次电动机运行电流数据，每隔4小时测量一次电动机轴承和电动机机身的温度○2 :电动机的轴承声音是否正常，振动是否超过允许值。
The prerequisite for vigorously developing our productivity is that we must be responsible for the safety of our company and our own lives.（安全管理）单位：___________________姓名：___________________日期：___________________高压电气安全操作规程(最新版)高压电气安全操作规程(最新版)导语：建立和健全我们的现代企业制度，是指引我们生产劳动的方向。
而大力发展我们生产力的前提，是我们必须对我们企业和我们自己的生命安全负责。
可用于实体印刷或电子存档（使用前请详细阅读条款）。
高压开关的操作必须按程序操作，否则将会对人身设备造成损伤和损坏，直至生命安全。
故根据我厂高压系统的具体结构，特制定如下安全操作规程：一、概述我厂区域变配电室计有(S3AH101-S3AH130)30台高压开关柜，并各内装小车一台。
30台柜的连接分为10KV进线、所用变线、10KV母联和发电机等两段母线。
通过它们实现10KV电源进、母线之间互联，最后以达向1#2#2000KVA、高压电机，所用变压器和15000KW发电机的并网运行。
每台小车均通过摇动手把实现推进和退出。
除S3AH102、103柜外，其它小车上均设有真空断路器。
它们的分合由勉维护直流屏供给的合闸和控制直流电源进行操作。
它们操作地为：S3AH101、104、105、106、107、108、109、110、111、126（待定）、127、128、129、130通过在本柜上的转换开关实现本地和远方分合，S3AH112、113、114、115、116、117、118、119、120、121、122、123、124、125直接通过高压电机现场操作箱的按钮实现分、合。
本柜上的转换开关，只能实现分闸；只有小车在试验位置时，才能实现分合。
勉维护直流屏交流电源由所用变低压电源供给。
二、操作送电操作，此时所有小车均在退出位。
1、首先将13AH、14AH、10AH、11AH、12AH和15AH小车推进。
2、合13AH，此时14AH柜上电压表有指示，11AH、12AH得电，12AH 上所用变有400V电源输出。
3、合12AH上勉维护直流屏电源开关，使合闸电源和控制电源正常。
4、在二楼PK（3AC）上合10AH。
5、将1AH、9AH、3AH、4AH小车推进。
6、在二楼PK（1AC）上合1AH和9AH（即1#、2#厂变得电），通过以上操作，使10KV进母线、所用变母线、10KV母联母线得电，同时1#、2#厂变有电。
此时低压变电所可向外送电，使全厂配电柜、动力箱等都带电，并可启动低压用电设备。
7、高压电机需启动时，将2AH小车推进。
8、在高压电机现场控制箱上操作，使630KW电机投运。
9、停电操作与上述相反。
三、发电机并网操作1、汽机冲转前，首先将汽机屏上“汽机联锁”开关打到停位、解除3AR上的发电机低周解列、汽机故障联锁压板。
2、将励磁柜控制面板“手动/自动”开关（SA2）打到手动位、“直流电源”开关打到断位、“增磁/减磁”开关打到空位、“灭磁控制开关”打到分闸位，检查各连接线、插件是否连接好，试验线拆除，运行方打到恒电压位，并确认交流220V、380V，直流220V已接通。
3、将PK柜上的“汽机增减负荷”开关打到空位、发电机（10KV）“同期”开关打到空位、“同期闭锁”打到解除闭锁位、“5AH（10AH）开关”打到预合位、“手动准同期开关”打到空位。
4、汽机开始冲转，达额定转速（3000转/分）后，并得到汽机工可并网通知后，再对有关部分认真检查无误后，进行并操作。
5、励磁调节器投入操作（1）送励磁变压器电源。
（8AH小车）（2）送屏体后内起励变和小风机电源断路器QM1及启动风机。
（3）合屏后内二路直流电源断路器QM2、QM3。
（4）合励磁电源空气开关QF。
（5）合上直流输出刀闸QK。
（6）将直流总开关SA3切到投入位。
（7）将灭磁控制开关SA4打到合位，合灭磁开关QE。
（8）将自动/手动开关SA2打到自动位，门内方式开关打到“恒电压”。
（9）按起励按钮SB2，若发电机端电压在设定的时间内（时间继电器KT动作前）达到0.5Ve，则起励成功。
若在设定时间内不能建压至0.5Ve，则起励失败，停直流电后（将SA3切到空位）才能重新起励。
（10）操作增磁、减磁开关SA1，使发电机端电压匀速从0.5Ve升至额定值。
（11）配合汽机岗位使发电机频率与系统相同，调整增减磁，使发电机端电压与系统电压一致。
6、并网操作（1）将发电机（10KV）“同期开关”打到投入位。
（2）“同期闭锁开关”打到闭锁位。
（3）“手动准同期开关”打到“1”位（粗调位），调整发电机周波、电压与系统基本相等。
（4）使同期表指针迟缓转动后，再将“手动准同期开关”打到“2”位（精调位）。
使同期表指针顺时针缓慢匀速转动。
（5）将“并网开关”打到预合位，视同期表指针缓慢匀速转动刚进入同期区域，在同期点前（此时应TJJ常开，接点闭合）时，迅速合并网开关。
并网结束并通知汽机岗位“已并网”并逐渐带加负荷。
（6）将手动准同期开关、发电机（10KV）同期开关、同期闭锁开关恢复原位。
发电机（10KV）并网开关打到预分位。
（7）将汽机屏上的“汽电联锁”开关打到“投”位，恢复所有上述被拆压板。
（8）将门内方式开关打恒无功位置。
四、发电机解列操作1、接停机命令后（1）将发电机有功负荷减为零。
（通过汽机增减负荷调节开关调）（2）将发电机无功负荷减为零。
（通过励磁调节器调）（3）将发电机定子电流减为零。
（4）解除低周保护压板。
（在3AR上的4×B和6×B）2、将发电机并网1013（5AH），或10KV并网开关1012（10AH）扭到预分位“跳闸”绿灯亮。
3、通过查证1013（或1012）确实分后，通知汽机岗位发电机已解列。
4、进行调节器退出操作：（1）进减磁操作，使励磁电流降为零。
（2）断开灭磁开关QE。
（3）直流电源总开关SA3（打到断位）。
（4）将自动/手动开关SA2切至手动位。
（5）拉开直流输出开关QK。
（6）拉开交流侧QF开关。
（7）拉开励磁变压器电源开关。
（8）停风机和起励电源及拉开QM1、QM2、QM3小断路器。
5、拉5AH手车，并挂上“有人工作，禁止合闸”。
五、发电机事故处理1、发电机升不起电压（一）现象：增减磁调节但励磁电压、电流都接近于零。
（二）处理办法（1）测量励磁正负碳刷间若有电压，即说明励磁回路断线，则对励磁回路进行检查处理。
（查线路和碳刷）（2）测量励磁正负碳刷间若无电压时，则表明励磁调节装置出了故障。
具有光字牌显示的故障：A、直流电源故障：电源消失、相应继电器损坏、相应连线松断。
B、TV断线：励磁TV、仪表TV相应接线是否松断，信号接触不良。
C、风机停止：无电源、风机回路松动、断路器和风机等故障。
D、顶值限制：在额定负载下，励磁电流大于设定值的正常动作，和相应检测回路的故障。
E、欠励限制：运行中无功降到相应的工作点而正常动作，和相应检测回路故障。
F、过励限制：负载在额定工况下，励磁电流大于设定值正常动作。
G、快熔熔断：相应快熔熔断，回路接线松动等。
（3）检查电压表、电流表接线是否正确和松动现象。
2、发电机温度超过允许值发电机定子温度超过80℃或转子温度超过90℃时应做如下处理：（1）通知汽机检查空气冷却器水门是否全开，出入口风温是否正常。
（2）从窥视孔检查发电机内部有无异状。
（3）如果是由于发电机过负荷引起的温度过高，则应减少发电机静子电流直至定子或转子温度降到允许值为止。
3、发电机的电力表指示突然消失（一）现象（1）发电机的有功电力表指示突然消失。
（2）发电机电压表指示正常或消失。
（3）发电机无功电力表指示不变或降低。
（4）定子电流及励磁表计指示是否正常。
（二）处理方法检查电压互感器，一、二次回路是否断线，各处接点有无松动，保险有无熔断。
4、发电机变成电动机（一）现象（1）有功电力指示在零位以下，无功电力表指示升高，有功电度表倒转。
（2）定子电流表，周波表指示降低，其它表计变化不大。
（二）处理方法（1）若无“机器危险”信号，应联系汽机以恢复汽源后，增加负荷。
（2）若有“机器危险”信号，应立即将发电机解列停机。
（三）原因：由于汽轮机的危急保安器误动作而关闭主汽门，或因主汽门自动关闭，使发电机失去原动力。
5、发电机振荡或失去同期（一）现象（1）定子电流表剧烈摆动，有超过正常值的情形。
（2）定子和母线电压表的指针发生剧烈的摆动。
（3）电力表指针在全表盘上摆动。
（4）励磁电压表，电流表的指针在正常运行数值附近摆动。
（5）频率表的指示忽上忽下，发电机发出有节奏鸣音，鸣音的变化和表盘上的指针的摆动一致。
（二）振动的原因（1）系统发生严重短路故障。
（2）系统中大容量的发电机跳闸。
（3）汽机调速系统不稳定等，使发电机静态和动态稳定度破坏引起，即：发电机、电磁功率与机械功率平衡遭到破坏引起。
（三）处理方法（1）将SA2打到手动位、SA1打到增磁位，励磁柜增加励磁电流（但不能超出转子电流的额定值）。
（2）减轻发电机的有功负荷，也就是减少汽轮机的出力，使发电机易拉入同步。
（3）若采取上列措施后，经过一分钟时间，仍不能使发电机进入同期，应将发电机与系统解列。
6、发电机失磁（一）现象（1）励磁电压表，电流表指示接近于零（励磁回路断线）。
（2）定子电压降低，电流升高，并有摆动现象。
（3）功率因数表指示与正常时相反。
（4）有功电力表指示较正常值低，无功电力表指示零或零以下。
（5）汽轮机转速较额定值略为升高，但危急保安器没动作。
（二）处理方法（1）在系统负荷电压允许的情况下，且无损坏发电机的迹象（无转子两点接地及不允许的振动和着火等）应采取措施，消除励磁回路的故障，给发电机励磁，不必解列停机。
（2）将励磁上的SA2打到手动位，将SA1打到增磁位，进行手动增磁。
（3）无励磁运行不得超过三十分钟，在这段时间内必须除励磁回路的故障，若不投入，则将发电机解列停机。
7、励磁回路一点接地（一）当发现发电机转子一点接地后，首先用测试手段确定第一点接地的位置。
（二）ZBZ--1型转子接地保护的缺点（1）第一点接地在发电机转子正、负的滑环上，不能投两点接地保护。
（2）第一点接地在发电机转子线圈以外的励磁回路，不能投两点接地保护。
（3）第一点接地不稳定时，无法投两点接地保护。
（三）当第一点确证是在发电机转子线圈内部稳定接地，调动平衡后马上投两点接地保护。
（四）投两点接地保护后，注意监视发电机转子电流电压的变化，无功负荷的变化，随时警惕发电机因转子接地的发展，而造成事故跳闸。
