表格1.1-1 九岭花岗岩稀土元素含量（单位10-6）
九岭花岗岩球粒陨石标准化的稀土配分曲线显示LREE分异较强，HREE分异较弱的明显右倾样式，显示轻、重稀土之间和轻稀土之间，以及重稀土之间有一定的分馏作用。
δEu=0.40-1.15，除个别样品发育弱的Eu负异常外，Eu显示明显负异常，具有显著的的呈右倾斜”V”形稀土元素配分模式。
其Eu相对相邻元素的明显亏损，指示岩浆演化过程中发生了与斜长石结晶分离有关的分异结晶作用，其异常大小反映分离结晶的程度变化。
说明该地区花岗岩具有重熔和同化混染作用。

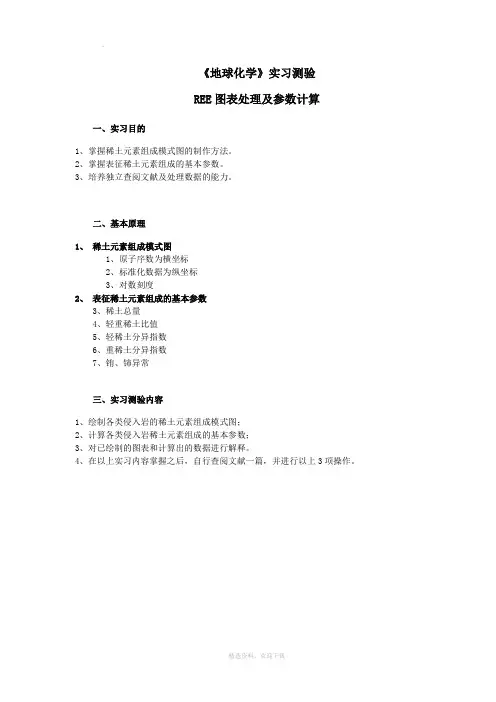

《地球化学》实习测验REE图表处理及参数计算一、实习目的1、掌握稀土元素组成模式图的制作方法。
2、掌握表征稀土元素组成的基本参数。
3、培养独立查阅文献及处理数据的能力。
二、基本原理1、稀土元素组成模式图1、原子序数为横坐标2、标准化数据为纵坐标3、对数刻度2、表征稀土元素组成的基本参数3、稀土总量4、轻重稀土比值5、轻稀土分异指数6、重稀土分异指数7、铕、铈异常三、实习测验内容1、绘制各类侵入岩的稀土元素组成模式图；2、计算各类侵入岩稀土元素组成的基本参数；3、对已绘制的图表和计算出的数据进行解释。
4、在以上实习内容掌握之后，自行查阅文献一篇，并进行以上3项操作。

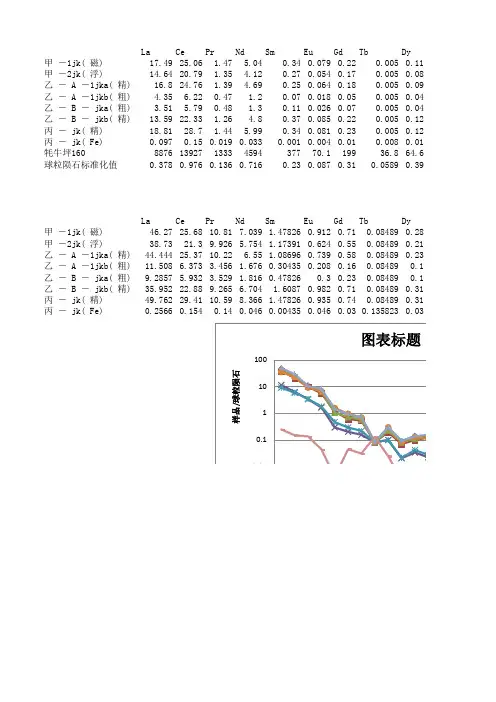

四、实习测验步骤1、根据查阅文献数据，找到自己想要的数据表1 蒙库铁矿床岩石、矿石、矿物稀土元素成分分析（ppm）2、选出自己要的数据建立表格表2 稀土元素组成模式图（ppm）3、对数据进行球粒陨石标准化表3球粒陨石标准化后稀土元素组成模式图(ppm)图1 蒙库铁矿床稀土元素配分图5、计算稀土元素基本参数表4 表征稀土元素组成的基本参数6、数据及图表的解析（1）绿帘石：∑REE=266.49ppm，表明稀土元素含量较高；LR/HR=4.98，表明轻重稀土元素间发生了较大的分异，轻稀土元素相对富集；(La/Sm)N=2.26，(Gd/Lu)N=1.47，显示轻重稀土元素内部都发生了分异作用，轻稀土元素分异更明显。
Eu异常值=1.23，为强正异常；Ce异常值=0.95，表明Ce基本无异常；稀土元素配分模式为轻稀土富集，重稀土相对亏损的右倾型，图像具有左陡右缓特点，Eu正异常明显特征。
（2）磁铁矿矿石：∑REE=10.75ppm，表明稀土元素含量较低；LR/HR=3.15，表明轻重稀土元素间发生了较大的分异，轻稀土元素相对富集；(La/Sm)N=1.47，(Gd/Lu)N=0.88，显示轻重稀土元素内部都发生了分异作用，轻稀土元素分异更明显。

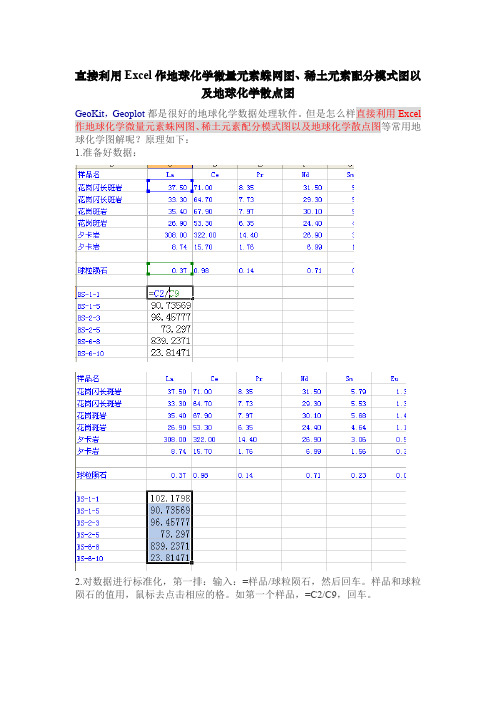

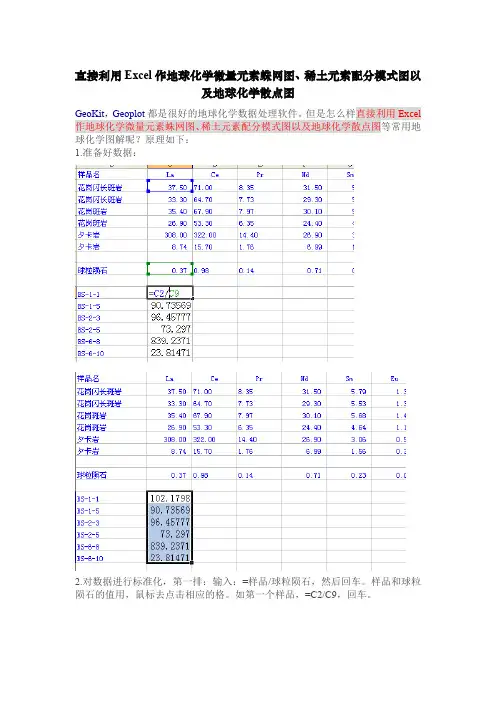

直接利用Excel作地球化学微量元素蛛网图、稀土元素配分模式图以及地球化学散点图GeoKit，Geoplot都是很好的地球化学数据处理软件。
但是怎么样直接利用Excel 作地球化学微量元素蛛网图、稀土元素配分模式图以及地球化学散点图等常用地球化学图解呢？原理如下：1.准备好数据：2.对数据进行标准化，第一排：输入：=样品/球粒陨石，然后回车。
样品和球粒陨石的值用，鼠标去点击相应的格。
如第一个样品，=C2/C9，回车。
3.手动计算第一排的数，如上。
然后拖动。
自动计算后面的数据。
如上。
现在开始画图。
如下，【图表向导】→【系列】4.分类（X）轴标志：用鼠标在表中拖动从La-到Lu，然后【确定】。
如上【完成】发现，Y轴是100，200，…这样的。
用鼠标放在Y轴上，右击→坐标轴格式→刻度，最大值1000。
对数刻度。
5.在图中空白出右击，图表选项，填上X,Y轴，用Geokit做的图对比右图是Geokit作的。
与左图一样。
上新的数据就会自动生成图。
按照上面的做法生成微量元素蛛网图：用Excel绘制地球化学散点图记下坐标轴x为35到79。
y为0到16（整数—描图时长点，变成整数）这是文献中常用到的火山岩TAS岩石分类图解。
遇到类似非常帅气的图片，我们可以先用CoreDraw或MapGIS描下来，形成底图，以便日后使用。
然后做XY散点图在散点图中任意右击，选【绘图区格式】→【填充效果】→【图片】→选择制作好的底图→【确定】。
设置坐标，将原图的坐标x为35到79，y为0到16，设置好。
图文均整理自网络，向原作者致敬……。
