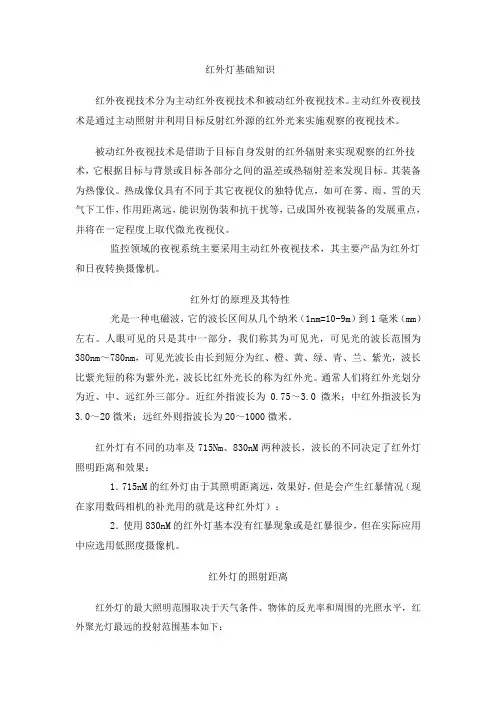

红外灯基础知识

红外灯基础知识红外夜视技术分为主动红外夜视技术和被动红外夜视技术。

主动红外夜视技术是通过主动照射并利用目标反射红外源的红外光来实施观察的夜视技术。

被动红外夜视技术是借助于目标自身发射的红外辐射来实现观察的红外技术，它根据目标与背景或目标各部分之间的温差或热辐射差来发现目标。

其装备为热像仪。

热成像仪具有不同于其它夜视仪的独特优点，如可在雾、雨、雪的天气下工作，作用距离远，能识别伪装和抗干扰等，已成国外夜视装备的发展重点，并将在一定程度上取代微光夜视仪。

监控领域的夜视系统主要采用主动红外夜视技术，其主要产品为红外灯和日夜转换摄像机。

红外灯的原理及其特性光是一种电磁波，它的波长区间从几个纳米（1nm=10-9m）到1毫米（mm）左右。

人眼可见的只是其中一部分，我们称其为可见光，可见光的波长范围为380nm～780nm，可见光波长由长到短分为红、橙、黄、绿、青、兰、紫光，波长比紫光短的称为紫外光，波长比红外光长的称为红外光。

通常人们将红外光划分为近、中、远红外三部分。

近红外指波长为0.75～3.0微米；中红外指波长为3.0～20微米；远红外则指波长为20～1000微米。

红外灯有不同的功率及715Nm、830nM两种波长，波长的不同决定了红外灯照明距离和效果：1．715nM的红外灯由于其照明距离远，效果好，但是会产生红暴情况（现在家用数码相机的补光用的就是这种红外灯）；2．使用830nM的红外灯基本没有红暴现象或是红暴很少，但在实际应用中应选用低照度摄像机。

红外灯的照射距离红外灯的最大照明范围取决于天气条件、物体的反光率和周围的光照水平，红外聚光灯最远的投射范围基本如下：500W =150至200米300W =80至120米50 W =15至30米30 W =5至15米红外灯管介绍目前监控领域中使用的红外灯主要为半导体固体发光（红外发光二极管）红外灯。

红外发光二极管由红外辐射效率高的材料（常用砷化镓GaAs）制成PN结，外加正向偏压向PN结注入电流激发红外光。

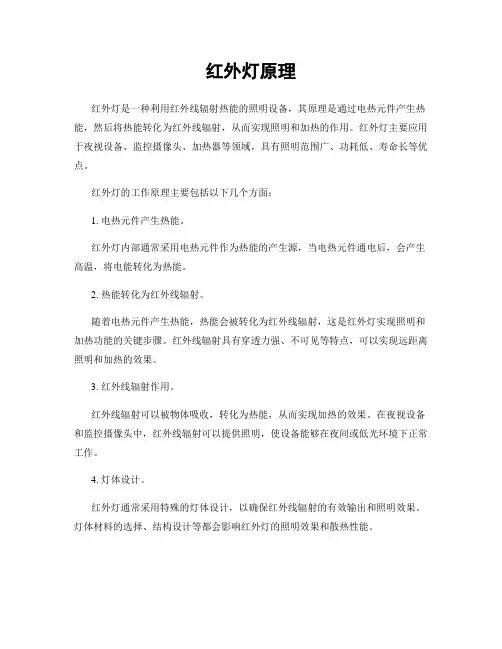

红外灯原理
红外灯是一种利用红外线辐射热能的照明设备，其原理是通过电热元件产生热能，然后将热能转化为红外线辐射，从而实现照明和加热的作用。

红外灯主要应用于夜视设备、监控摄像头、加热器等领域，具有照明范围广、功耗低、寿命长等优点。

红外灯的工作原理主要包括以下几个方面：
1. 电热元件产生热能。

红外灯内部通常采用电热元件作为热能的产生源，当电热元件通电后，会产生高温，将电能转化为热能。

2. 热能转化为红外线辐射。

随着电热元件产生热能，热能会被转化为红外线辐射，这是红外灯实现照明和加热功能的关键步骤。

红外线辐射具有穿透力强、不可见等特点，可以实现远距离照明和加热的效果。

3. 红外线辐射作用。

红外线辐射可以被物体吸收，转化为热能，从而实现加热的效果。

在夜视设备和监控摄像头中，红外线辐射可以提供照明，使设备能够在夜间或低光环境下正常工作。

4. 灯体设计。

红外灯通常采用特殊的灯体设计，以确保红外线辐射的有效输出和照明效果。

灯体材料的选择、结构设计等都会影响红外灯的照明效果和散热性能。

总的来说，红外灯的原理是基于电热元件产生热能，再将热能转化为红外线辐射，从而实现照明和加热的功能。

红外灯在夜视、监控、加热等领域具有广泛的应用前景，随着技术的不断进步，红外灯的性能和效果也将得到进一步提升。

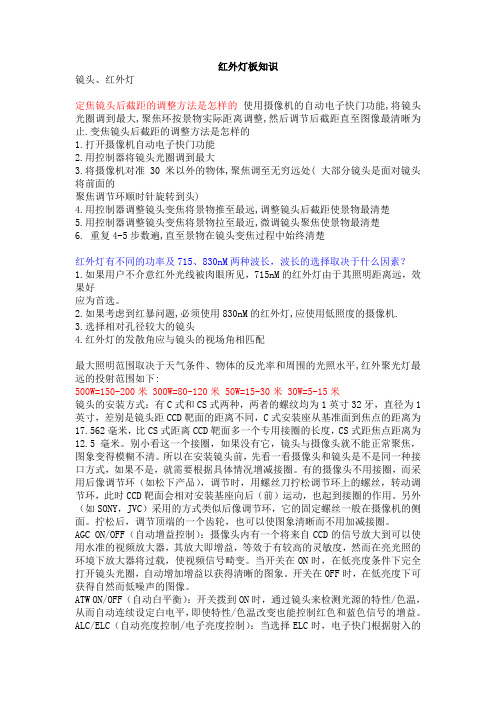

红外灯板知识镜头、红外灯定焦镜头后截距的调整方法是怎样的使用摄像机的自动电子快门功能,将镜头光圈调到最大,聚焦环按景物实际距离调整,然后调节后截距直至图像最清晰为止.变焦镜头后截距的调整方法是怎样的1.打开摄像机自动电子快门功能2.用控制器将镜头光圈调到最大3.将摄像机对准30米以外的物体,聚焦调至无穷远处( 大部分镜头是面对镜头将前面的聚焦调节环顺时针旋转到头)4.用控制器调整镜头变焦将景物推至最远,调整镜头后截距使景物最清楚5.用控制器调整镜头变焦将景物拉至最近,微调镜头聚焦使景物最清楚6. 重复4-5步数遍,直至景物在镜头变焦过程中始终清楚红外灯有不同的功率及715、830nM两种波长，波长的选择取决于什么因素？1.如果用户不介意红外光线被肉眼所见，715nM的红外灯由于其照明距离远，效果好应为首选。

2.如果考虑到红暴问题,必须使用830nM的红外灯,应使用低照度的摄像机.3.选择相对孔径较大的镜头4.红外灯的发散角应与镜头的视场角相匹配最大照明范围取决于天气条件、物体的反光率和周围的光照水平,红外聚光灯最远的投射范围如下:500W=150-200米 300W=80-120米 50W=15-30米 30W=5-15米镜头的安装方式：有C式和CS式两种，两者的螺纹均为1英寸32牙，直径为1英寸，差别是镜头距CCD靶面的距离不同，C式安装座从基准面到焦点的距离为17.562毫米，比CS式距离CCD靶面多一个专用接圈的长度，CS式距焦点距离为12.5毫米。

别小看这一个接圈，如果没有它，镜头与摄像头就不能正常聚焦，图象变得模糊不清。

所以在安装镜头前，先看一看摄像头和镜头是不是同一种接口方式，如果不是，就需要根据具体情况增减接圈。

有的摄像头不用接圈，而采用后像调节环（如松下产品），调节时，用螺丝刀拧松调节环上的螺丝，转动调节环，此时CCD靶面会相对安装基座向后（前）运动，也起到接圈的作用。

另外（如SONY，JVC）采用的方式类似后像调节环，它的固定螺丝一般在摄像机的侧面。

红外线科普小知识红外线是一种波长在700纳米到1毫米之间的电磁辐射。

它在我们日常生活中应用广泛，比如红外线灯、红外线遥控器、红外线摄像头等等。

那么，红外线到底是什么，它的特性有哪些呢？本文将从以下几个方面为大家介绍。

一、红外线的发现红外线是由英国天文学家威廉·赫歇尔于1800年发现的。

当时，他在太阳光谱中发现了一块没有颜色的区域，称之为“黑热痕”。

后来，他利用凸透镜将阳光聚焦在黑热痕上，发现黑热痕处温度升高，从而得出结论：太阳光谱中存在一种不可见的辐射——红外线。

二、红外线的特性红外线是一种热辐射，具有以下几个特性：1. 可穿透性：红外线可以穿透大多数物质，包括玻璃、塑料和木材等，但会被金属反射或吸收。

2. 热感应性：红外线可以感应物体的温度，因此可以应用于测量物体的温度。

3. 红外成像性：红外线可以通过特殊的摄像机进行成像，从而显示物体的热分布情况。

4. 可控制性：红外线可以通过遥控器进行控制，比如电视遥控器、空调遥控器等。

三、红外线的应用红外线在生活中应用广泛，以下是几个典型的应用：1. 红外线烤箱：利用红外线对食物进行烤制，比传统烤箱更加节能。

2. 红外线测温仪：利用红外线感应物体的温度，可以用于工业、医疗等领域。

3. 红外线摄像机：利用红外线成像技术，可以在暗光环境下进行拍摄。

4. 红外线遥控器：利用红外线进行遥控，比如电视遥控器、空调遥控器等。

5. 红外线安防系统：利用红外线感应物体的移动，可以用于安防监控。

四、红外线的安全问题红外线的辐射虽然不会对人体造成直接的伤害，但长时间暴露在高强度的红外线辐射下会对人体健康产生影响，比如眼睛干涩、视力下降等。

因此，在使用红外线设备时，要注意保护眼睛，避免长时间直视红外线光源。

总的来说，红外线在生活中应用广泛，但也需要注意安全问题。

希望以上内容能够让大家更好地了解红外线这一波长范围，并在实际应用中加以利用。

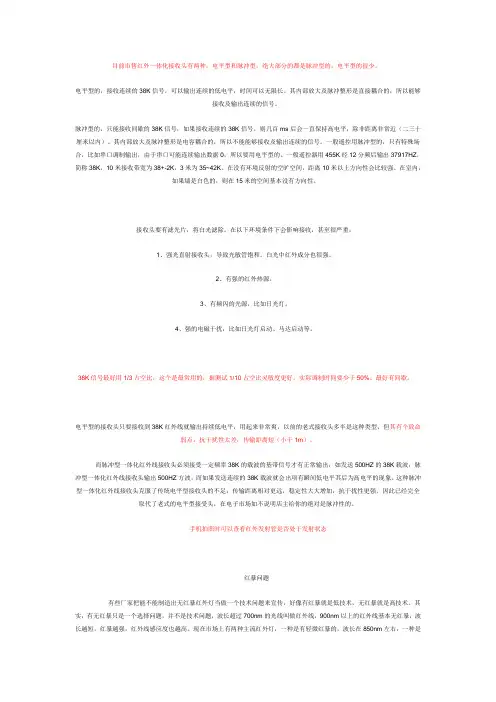

目前市售红外一体化接收头有两种：电平型和脉冲型，绝大部分的都是脉冲型的，电平型的很少。

电平型的，接收连续的38K信号，可以输出连续的低电平，时间可以无限长。

其内部放大及脉冲整形是直接耦合的，所以能够接收及输出连续的信号。

脉冲型的，只能接收间歇的38K信号，如果接收连续的38K信号，则几百ms后会一直保持高电平，除非距离非常近（二三十厘米以内）。

其内部放大及脉冲整形是电容耦合的，所以不能能够接收及输出连续的信号。

一般遥控用脉冲型的，只有特殊场合，比如串口调制输出，由于串口可能连续输出数据0，所以要用电平型的。

一般遥控器用455K经12分频后输出37917HZ，简称38K，10米接收带宽为38+-2K，3米为35~42K。

在没有环境反射的空旷空间，距离10米以上方向性会比较强。

在室内，如果墙是白色的，则在15米的空间基本没有方向性。

接收头要有滤光片，将白光滤除。

在以下环境条件下会影响接收，甚至很严重：1、强光直射接收头，导致光敏管饱和。

白光中红外成分也很强。

2、有强的红外热源。

3、有频闪的光源，比如日光灯。

4、强的电磁干扰，比如日光灯启动、马达启动等。

38K信号最好用1/3占空比，这个是最常用的，据测试1/10占空比灵敏度更好。

实际调制时间要少于50%。

最好有间歇。

电平型的接收头只要接收到38K红外线就输出持续低电平，用起来非常爽，以前的老式接收头多半是这种类型，但其有个致命弱点：抗干扰性太差，传输距离短（小于1m）。

而脉冲型一体化红外线接收头必须接受一定频率38K的载波的基带信号才有正常输出，如发送500HZ的38K载波，脉冲型一体化红外线接收头输出500HZ方波，而如果发送连续的38K载波就会出项有瞬间低电平其后为高电平的现象。

这种脉冲型一体化红外线接收头克服了传统电平型接收头的不足：传输距离相对更远，稳定性大大增加，抗干扰性更强。

因此已经完全取代了老式的电平型接受头，在电子市场如不说明店主给你的绝对是脉冲性的。

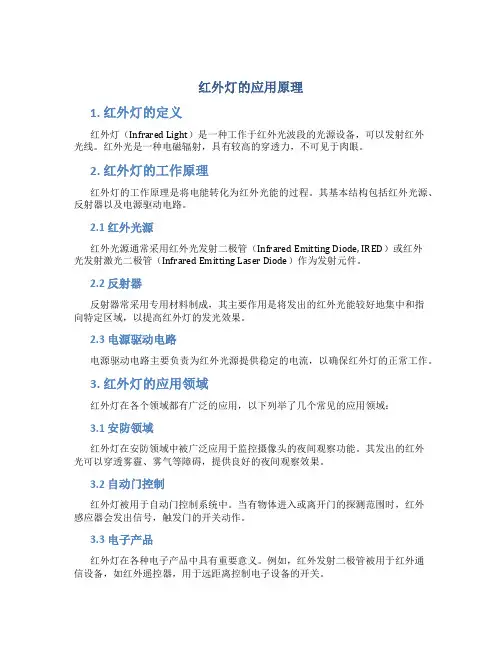

红外灯的应用原理1. 红外灯的定义红外灯（Infrared Light）是一种工作于红外光波段的光源设备，可以发射红外光线。

红外光是一种电磁辐射，具有较高的穿透力，不可见于肉眼。

2. 红外灯的工作原理红外灯的工作原理是将电能转化为红外光能的过程。

其基本结构包括红外光源、反射器以及电源驱动电路。

2.1 红外光源红外光源通常采用红外光发射二极管（Infrared Emitting Diode, IRED）或红外光发射激光二极管（Infrared Emitting Laser Diode）作为发射元件。

2.2 反射器反射器常采用专用材料制成，其主要作用是将发出的红外光能较好地集中和指向特定区域，以提高红外灯的发光效果。

2.3 电源驱动电路电源驱动电路主要负责为红外光源提供稳定的电流，以确保红外灯的正常工作。

3. 红外灯的应用领域红外灯在各个领域都有广泛的应用，以下列举了几个常见的应用领域：3.1 安防领域红外灯在安防领域中被广泛应用于监控摄像头的夜间观察功能。

其发出的红外光可以穿透雾霾、雾气等障碍，提供良好的夜间观察效果。

3.2 自动门控制红外灯被用于自动门控制系统中。

当有物体进入或离开门的探测范围时，红外感应器会发出信号，触发门的开关动作。

3.3 电子产品红外灯在各种电子产品中具有重要意义。

例如，红外发射二极管被用于红外通信设备，如红外遥控器，用于远距离控制电子设备的开关。

3.4 医疗领域红外灯在医疗领域中也有广泛的应用。

医用红外灯可用于照射加热，提供局部热疗效果，治疗肌肉酸痛、关节炎等疾病。

3.5 工业检测与测量在工业领域，红外灯可用于温度检测与测量。

红外热像仪通过检测红外辐射，可以非接触式地获得目标的温度信息。

4. 红外灯的特点红外灯具有以下特点：•不可见性：红外灯发出的光线不可见于肉眼，因此在使用时不会造成光污染。

•高穿透力：红外光具有较高的穿透力，可以穿透某些障碍物。

•低能耗：红外灯在工作时能耗较低，具有较高的能效。

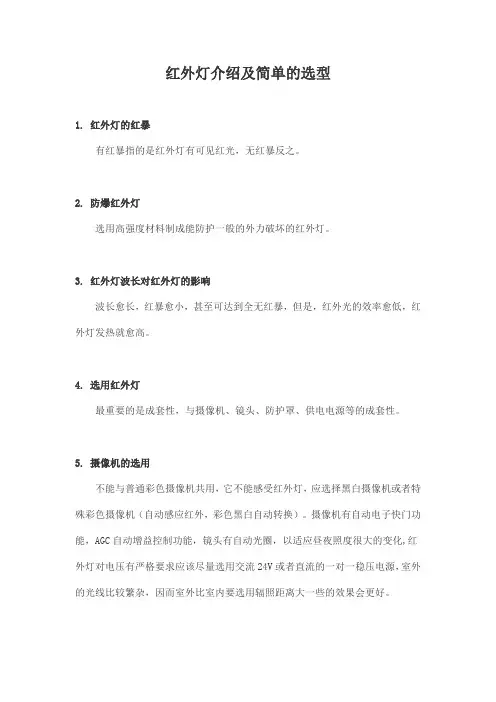

红外灯介绍及简单的选型1. 红外灯的红暴有红暴指的是红外灯有可见红光，无红暴反之。

2. 防爆红外灯选用高强度材料制成能防护一般的外力破坏的红外灯。

3. 红外灯波长对红外灯的影响波长愈长，红暴愈小，甚至可达到全无红暴，但是，红外光的效率愈低，红外灯发热就愈高。

4. 选用红外灯最重要的是成套性，与摄像机、镜头、防护罩、供电电源等的成套性。

5. 摄像机的选用不能与普通彩色摄像机共用，它不能感受红外灯，应选择黑白摄像机或者特殊彩色摄像机（自动感应红外，彩色黑白自动转换）。

摄像机有自动电子快门功能，AGC自动增益控制功能，镜头有自动光圈，以适应昼夜照度很大的变化,红外灯对电压有严格要求应该尽量选用交流24V或者直流的一对一稳压电源，室外的光线比较繁杂，因而室外比室内要选用辐照距离大一些的效果会更好。

6. 除配套性外，还要考虑到以下因素：a) 红外灯时，在选择红外灯辐照距离时留有余地。

b) 护罩对红外灯的效果也有影响，红外光在传输过程中，通过不同介质，透射率和反射率也不同。

不同的视窗玻璃，，特别是自动除霜镀膜玻璃，对红外光的衰减也不同。

除此外还有可能反射红外线，导致图像一片白色或有光圈。

7. 红外灯的其它小常识随着红外夜视系统的迅速发展，红外灯生产供应厂家也会增加，但红灯产品并非象有的人想象的那样容易，在技术、检测仪器设备等方面条件也不同，希望用户多多加比较，慎重选择。

用户使用红外灯首先要仔细阅读使用说明书，特别是为保证人身设备安全的注意事项。

检查前面所讲述的配套性方面是否达到要求，应考虑到的影响因素是否考虑到，如未达到要求，可及时调整所用器材。

用户不应擅自提高供电电压，因为红外灯在设计时，既考虑到其辐照度的充分发挥，又考虑到其安全可靠性。

提高供电电压，可能使红外灯烧毁，更不应擅自拆改红外灯。

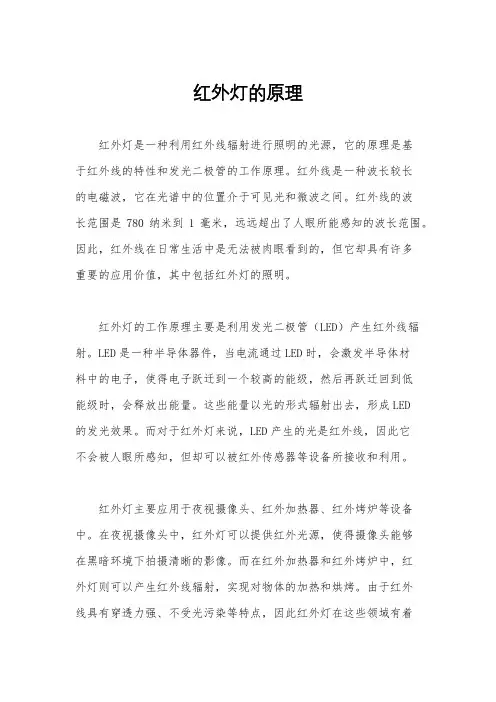

红外灯的原理红外灯是一种利用红外线辐射进行照明的光源，它的原理是基于红外线的特性和发光二极管的工作原理。

红外线是一种波长较长的电磁波，它在光谱中的位置介于可见光和微波之间。

红外线的波长范围是780纳米到1毫米，远远超出了人眼所能感知的波长范围。

因此，红外线在日常生活中是无法被肉眼看到的，但它却具有许多重要的应用价值，其中包括红外灯的照明。

红外灯的工作原理主要是利用发光二极管（LED）产生红外线辐射。

LED是一种半导体器件，当电流通过LED时，会激发半导体材料中的电子，使得电子跃迁到一个较高的能级，然后再跃迁回到低能级时，会释放出能量。

这些能量以光的形式辐射出去，形成LED的发光效果。

而对于红外灯来说，LED产生的光是红外线，因此它不会被人眼所感知，但却可以被红外传感器等设备所接收和利用。

红外灯主要应用于夜视摄像头、红外加热器、红外烤炉等设备中。

在夜视摄像头中，红外灯可以提供红外光源，使得摄像头能够在黑暗环境下拍摄清晰的影像。

而在红外加热器和红外烤炉中，红外灯则可以产生红外线辐射，实现对物体的加热和烘烤。

由于红外线具有穿透力强、不受光污染等特点，因此红外灯在这些领域有着独特的优势和应用前景。

除了以上应用外，红外灯还被广泛应用于红外治疗、红外干燥、红外热成像等领域。

在红外治疗中，红外灯可以通过红外线的热效应，对人体局部进行加热，从而起到舒缓疼痛、促进血液循环的作用。

在红外干燥中，红外灯可以提供热源，加速物体的干燥过程。

而在红外热成像中，红外灯可以产生红外线辐射，使得红外热成像仪能够捕捉物体表面的红外辐射，从而实现对物体表面温度分布的显示和分析。

总的来说，红外灯是一种利用红外线辐射进行照明的光源，它的工作原理是基于发光二极管产生红外线辐射。

红外灯在夜视摄像、红外加热、红外治疗、红外干燥等领域有着广泛的应用，具有重要的意义和市场前景。

通过深入了解红外灯的原理和应用，可以更好地发挥其作用，推动红外技术的发展和应用。

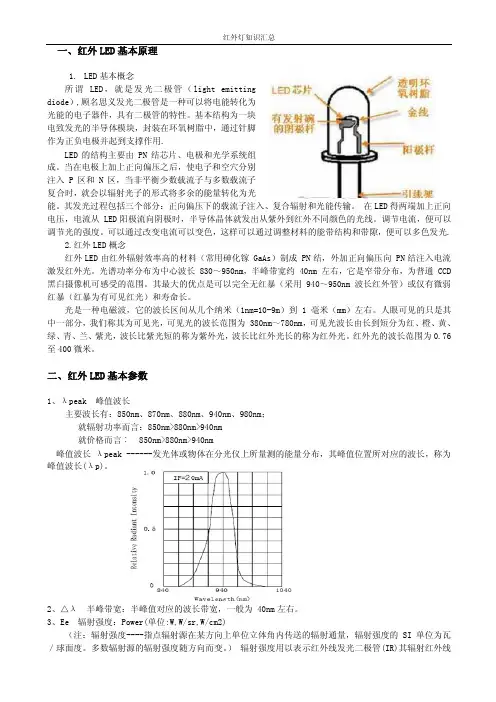

一、红外LED基本原理1.LED基本概念所谓LED，就是发光二极管（light emittingdiode）,顾名思义发光二极管是一种可以将电能转化为光能的电子器件，具有二极管的特性。

基本结构为一块电致发光的半导体模块，封装在环氧树脂中，通过针脚作为正负电极并起到支撑作用.LED的结构主要由 PN结芯片、电极和光学系统组成。

当在电极上加上正向偏压之后，使电子和空穴分别注入 P区和 N区，当非平衡少数载流子与多数载流子复合时，就会以辐射光子的形式将多余的能量转化为光能。

其发光过程包括三个部分：正向偏压下的载流子注入、复合辐射和光能传输。

在LED得两端加上正向电压，电流从 LED阳极流向阴极时，半导体晶体就发出从紫外到红外不同颜色的光线。

调节电流，便可以调节光的强度。

可以通过改变电流可以变色，这样可以通过调整材料的能带结构和带隙，便可以多色发光.2.红外LED概念红外LED由红外辐射效率高的材料（常用砷化镓 GaAs）制成 PN结，外加正向偏压向 PN结注入电流激发红外光。

光谱功率分布为中心波长 830～950nm，半峰带宽约 40nm 左右，它是窄带分布，为普通 CCD 黑白摄像机可感受的范围。

其最大的优点是可以完全无红暴（采用 940～950nm波长红外管）或仅有微弱红暴（红暴为有可见红光）和寿命长。

光是一种电磁波，它的波长区间从几个纳米（1nm=10-9m）到 1 毫米（mm）左右。

人眼可见的只是其中一部分，我们称其为可见光，可见光的波长范围为 380nm～780nm，可见光波长由长到短分为红、橙、黄、绿、青、兰、紫光，波长比紫光短的称为紫外光，波长比红外光长的称为红外光。

红外光的波长范围为0.76至400微米。

二、红外LED基本参数1、λpeak 峰值波长主要波长有：850nm、870nm、880nm、940nm、980nm；就辐射功率而言：850nm>880nm>940nm就价格而言︰ 850nm>880nm>940nm峰值波长λpeak ------发光体或物体在分光仪上所量测的能量分布，其峰值位置所对应的波长，称为峰值波长(λp)。
