不间断电源(UPS)-应急电源(EPS)机组(供电系统)空载-

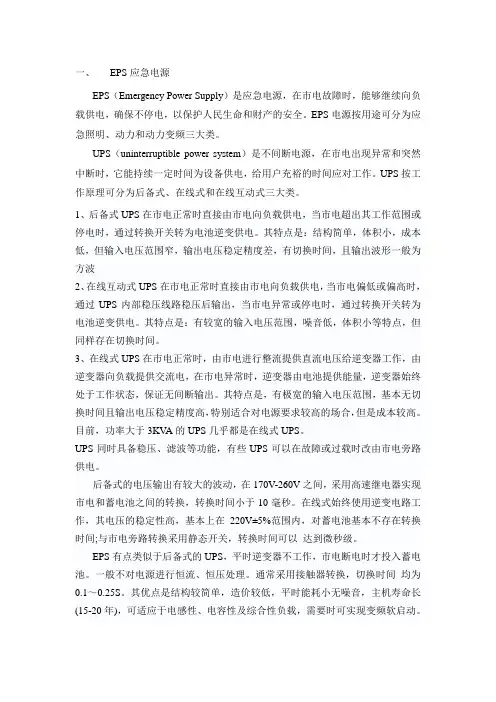

一、EPS应急电源EPS（Emergency Power Supply）是应急电源，在市电故障时，能够继续向负载供电，确保不停电，以保护人民生命和财产的安全。

EPS电源按用途可分为应急照明、动力和动力变频三大类。

UPS（uninterruptible power system）是不间断电源，在市电出现异常和突然中断时，它能持续一定时间为设备供电，给用户充裕的时间应对工作。

UPS按工作原理可分为后备式、在线式和在线互动式三大类。

1、后备式UPS在市电正常时直接由市电向负载供电，当市电超出其工作范围或停电时，通过转换开关转为电池逆变供电。

其特点是：结构简单，体积小，成本低，但输入电压范围窄，输出电压稳定精度差，有切换时间，且输出波形一般为方波2、在线互动式UPS在市电正常时直接由市电向负载供电，当市电偏低或偏高时，通过UPS内部稳压线路稳压后输出，当市电异常或停电时，通过转换开关转为电池逆变供电。

其特点是：有较宽的输入电压范围，噪音低，体积小等特点，但同样存在切换时间。

3、在线式UPS在市电正常时，由市电进行整流提供直流电压给逆变器工作，由逆变器向负载提供交流电，在市电异常时，逆变器由电池提供能量，逆变器始终处于工作状态，保证无间断输出。

其特点是，有极宽的输入电压范围，基本无切换时间且输出电压稳定精度高，特别适合对电源要求较高的场合，但是成本较高。

目前，功率大于3KV A的UPS几乎都是在线式UPS。

UPS同时具备稳压、滤波等功能，有些UPS可以在故障或过载时改由市电旁路供电。

后备式的电压输出有较大的波动，在170V-260V之间，采用高速继电器实现市电和蓄电池之间的转换，转换时间小于10毫秒。

在线式始终使用逆变电路工作，其电压的稳定性高，基本上在220V±5%范围内，对蓄电池基本不存在转换时间;与市电旁路转换采用静态开关，转换时间可以达到微秒级。

EPS有点类似于后备式的UPS，平时逆变器不工作，市电断电时才投入蓄电池。

应急电源用的EPS和UPS电源应急电源是指在电力中断或突然停电情况下，为保障正常用电需求而提供的临时电源设备。

常见的应急电源有EPS（Emergency Power Supply）和UPS（Uninterruptible Power Supply）电源。

EPS（Emergency Power Supply）电源是指一种备用电源系统，以备用电池或其他设备作为电力输出装置，通过逆变器等设备将电池的直流电转换为交流电，为负载提供短时间的电力供应。

EPS电源在民用电源系统停电时自动切换至备用电源，保障设备正常工作，通常用于一些关键设备或需要短时间电力供应的场所，如医院手术室、数据中心等。

EPS电源的输出功率一般不大，通常在几百瓦到几千瓦之间。

UPS（Uninterruptible Power Supply）电源是指一种不间断电源系统，主要由储能电池、整流器、逆变器和静态开关等组成。

UPS电源通过电网供电时，将交流电转换为直流电充电储能电池，同时通过逆变器将直流电转换为交流电供给负载使用。

当电网故障或停电时，UPS电源立即启动逆变器，将储能电池的直流电转换为交流电，为负载提供稳定的电力供应，实现对负载设备的不间断供电。

UPS电源输出功率可达数十瓦至几十千瓦，能满足大部分民用和工业用电力需求。

EPS和UPS电源虽然在应急电源方面的功能上有所重叠，但在使用场景、输出功率及供电时间等方面有所不同。

EPS电源主要用于短时间的应急电力供应，通常在民用电源切断后能够提供数十分钟至数小时的电力供应。

而UPS电源主要用于长时间的应急电力供应，可以提供几小时至数天的持续供电，满足用户对连续不间断供电的需求。

此外，UPS电源还可以通过与发电机等设备的联动，实现更长时间的应急供电。

在使用上，EPS和UPS电源都需要与负载设备直接连接，以实现应急供电。

根据不同的需求，可以选择不同类型的EPS和UPS电源，如在线式UPS电源、离线式UPS电源、混合式UPS电源等，以满足不同用户对电力质量、响应时间和供电时间的要求。

应急电源用的EPS和UPS电源应急电源是为了保障一些重要设备在断电或电力波动的情况下能够继续运行而设计的设备。

其中，EPS（Emergency Power Supply，应急电源）和UPS（Uninterruptible Power Supply，不间断电源）是常见的两种应急电源。

本文将对EPS和UPS的原理、功能以及应用场景进行详细介绍。

首先，EPS是指在正常供电工作环境下，通过市电对设备进行两路供电的一种产品。

EPS主要是为了提供重要设备在市电异常故障产生断电时能够自动切换到备用电源继续正常工作。

EPS一般具有手动和自动切换两种工作模式。

手动模式下，用户可以手动选择使用市电供电或者备用电源供电；自动模式下，一旦监测到市电故障，EPS会自动切换到备用电源供电，以保障设备的正常运行。

EPS适用于对供电连续性要求较高的设备，如电脑机房、数据中心等。

相比之下，UPS是指在市电正常供电的情况下，将市电进行一系列的处理和调整，然后供应给电子设备，用于保护电子设备免受电力故障和波动的侵害。

UPS主要有三大功能：过滤、稳压和保护。

过滤功能是通过内置的滤波电路来消除电力线上的干扰噪声，保证设备得到干净的电能。

稳压功能是将不稳定的市电转变为稳定的输出电压供应给设备，防止因电压波动而导致设备损坏。

保护功能是当市电发生故障时，UPS能够立即切换到备用电源供电，保障设备的正常运行。

UPS适用于对设备的供电质量要求比较高的场所，如实验室、医院、航天航空等。

EPS与UPS在原理上有一定的区别。

EPS主要通过市电和备用电源之间的互相切换来实现应急供电，其切换方式可以是静态切换或机械切换。

而UPS则是通过将市电转换为直流电，再将直流电转换为交流电，向设备供电。

因此，EPS的切换时间比UPS要短，一般为几毫秒，所以EPS适用于对电源切换速度要求高的设备，如医疗设备、通信设备等。

此外，EPS和UPS在应用场景上也有一些差异。

EPS主要用于短时间停电或市电波动频繁的地区，以确保设备连续运行。

浅谈UPS与EPS的选用发表时间：2019-11-20T10:31:21.720Z 来源：《基层建设》2019年第24期作者：王睿1 李会昌2[导读]1身份证号码：21010519820405xxxx；2身份证号码：21120219790421xxxx随着智能化技术的不断发展，人们对供电可靠性的要求越来越高，因此应急电源的重要性越来越突出。

不间断电源（UPS）和逆变应急电源（EPS）都是常见的应急电源，它们在工程建设中广泛应用。

一、USP与EPS简介1、UPSUSP由电力变流器（整流器、逆变器）、转换开关储能装置（如蓄电池）及控制系统组成，提供高质量电压、频率、波形的无时间中断的交流电源，适用于用户的关键设备，如数据中心、银行的清算中心、证券交易系统、民航铁路售票系统等。

UPS按工作原理可分为后备式、在线式和在线互动式三大类。

后备式UPS：平时处于蓄电池充电状态，在停电时逆变器紧急切换到工作状态，将电池提供的直流电转变为稳定的交流电输出，因此后备式UPS也被称为离线式UPS。

在线式UPS：这种UPS一直使其逆变器处于工作状态，它首先通过电路将外部交流电转变为直流电，再通过高质量的逆变器将直流电转换为高质量的正弦波交流电输出给计算机。

在线互动式UPS：这是一种智能化的UPS，所谓在线互动式UPS，是指在输入市电正常时，UPS的逆变器处于反向工作（即整流工作状态），给电池组充电；在市电异常时逆变器立刻转为逆变工作状态，将电池组电能转换为交流电输出，因此在线互动式UPS也有转换时间。

2、EPSEPS是利用IGBT (绝缘栅双极型晶体管）大功率模块及相关逆变技术而开发的一种将直流电能转化成正弦波交流电源的应急电源。

在市电正常时，由市电经过输出切换装置给重要负荷供电，同时充电器为蓄电池进行充电或浮充；当市电断电后或电压超出供电范围，控制器启动逆变器，同时输出切换装置将市电供电状态立即切换到逆变器供电，为负荷设备提供应急供电；当市电恢复时，应急电源将恢复为市电供电。

EPS消防应急电源详解EPS消防应急电源是UPS不间断电源发展而来的一种供电系统，也是近年来发展起来的比较经济理想的应急电源。

EPS应急电源是允许短时电源中断的应急电源装置。

作为消防应急电源系统，当建筑物发生火灾时，为应急照明及其它重要的一级供电负荷提供集中供电。

在正常情况时，由交流市电经过互投装置给重要负载供电，当交流市电断电后，互投装置将立即切换至逆变器由EPS蓄电池供电，供电时间由蓄电池的容量决定，当市电电压恢复时，应急电源将恢复为市电供电。

EPS消防应急电源采用了UPS不间断电源电路成熟的逆变技术，它们都具备在市电故障(中断)情况下继续向负载提供交流电源的功能。

不同之处是UPS不间断电源始终由逆变器输出供电，以保障电源品质，而EPS电源在市电正常时逆变器是处于启动状态，但不输出功率，市电由旁路越过逆变器输出供电，主要保障市电故障时的应急供电问题。

UPS不间断电源主要是为IT行业设备提供用电保障，EPS电源则适用于各种行业。

UPS不间断电源供电模式要求切换时间很短(0～10ms)，EPS电源则相对较宽(0～4s)。

UPS不间断电源主要带计算机类负载，而EPS电源所带负载较混杂。

UPS不间断电源对于运行环境要求较高，EPS电源则要求能适应各种环境。

UPS不间断电源以一般用户监控为主，EPS电源主要用于应急供电，要求与消防联动。

UPS不间断电源以维护信息传输畅通为主要目的，EPS电源以防范重大难事故为主要目的。

目前EPS消防应急电源根据所带负载的种类大致可以归纳为以下三种：一是主要用于应急照明(多为单相)EPS电源；二是用于除应急照明之外，还有应用于空调、电梯、卷帘门、排气风机、水泵等电感性负载或兼而有之的混合供电的三相系列EPS消防应急电源；三是直接给电动机供电的变频系列EPS消防应急电源仅作为应急照明系统的备用电源，一般选用上述的第一种EPS 消防应急电源。

为确保应急照明系统能正常运行,根据《消防应急灯具》(GB17945-2000)技术要求中对EPS消防应急电源切换时间及持续工作时间等提出如下基本要求：1）要求负责向普通应急照明灯供电EPS消防应急电源的供电中断时间<5s。

至
机 组 出 厂 的 主 要 性 能 参 数
专业监理工程师
(建设单位项目技术负责人):
输出额定功率(kW)
施工单位检测调试负责人
监理(建设)单位
施工单位专业工长
专业质检员
施工班组长
3.极性：□正确/
□不正确
检测调试说明:
综合评价结论/备注1.整流、逆变、静态开关、储能电池或蓄电池组的规格、型号:□符合/□不符合设计要求2.内部接线应正确、可靠不松动，紧固件应齐全：□符合/□不符合要求额定功率因数 (cosφ)
其他:
UPS和EPS机组运行前检查：
□E PS
输出额定电压(V)输出额定电流
(A)
输出额定频率(Hz)
机组名称/型号/出厂编号/安装位置
编号电源 种类测试计量器具（仪表、仪器）及其附属设备（器具）的名称/型号、规格/量程/分辨精度/出厂编号/制造厂商/其他要素：
机组制造/供货商
全称
品牌(商标)
□U PS 质量验收依据文件名称及编
号
与检测(调试)、验收相关的设计文件(图)/ 产品技术文
件(图)的名称及编号试验日期
年 月 日
年 月 日
分部/子分部/分项 (或系统/子系统)施工部位施工依据文件名称及编号最小/实际抽样数量

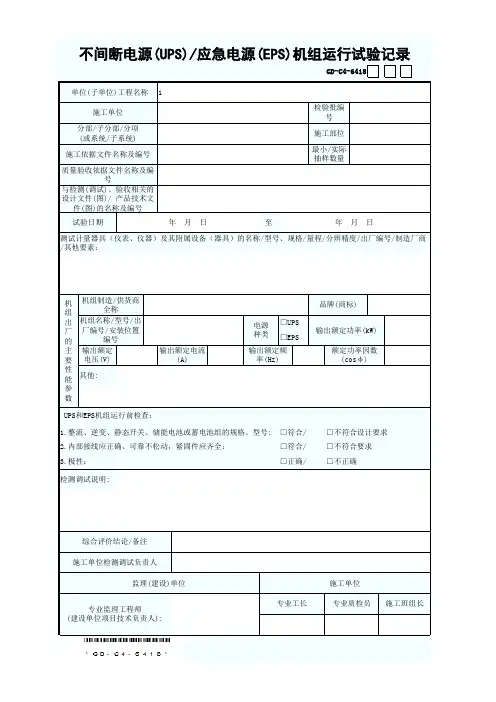

不间断电源(UPS)/应急电源(EPS)机组运行试验记录
GD-C4-6418
单位(子单位)工程名称
1
施工单位检验批编
号。

EPS消防应急电源推荐方案随着社会的发展，建筑技术水平的不断提高，城市的建筑趋向于大规模，高层次化发展随之而来对建筑的供电要求越来越高，社会的信息化，建筑的现代智能化，使建筑对供电的依赖也越来越大，尤其是一些非常重要的公共建筑、军事建筑和独立的别墅建筑，一旦中断供电，将造成重大的政治影响或经济损失，如果是发生火灾，没有后备的应急电源支持后果就更不堪设想。

所以现行的《高层民用建筑设计防火规范》及《民用建筑电气设计规范》就有严格规定：“一级负荷应由两个电源供电，当一个电源发生故障时，另一个电源不致同时受到损坏。

一级负荷中特别重要的负荷，除上述两个电源外，还必须增设应急电源，常用的应急电源有：(1)独立于正常电源的发电机组；(2)供电网络中有效地独立于正常电源的专门供电线路；(3)蓄电池。

”多年来，运行经验表明，电网供电时采用两路独立的电源．若主供电线路停电，则由备用线路供电，采用这种方式虽然简单、可靠，但供电线路过于复杂。

当发生大面积停电事故时，两路电源均可能发生停电事故。

因此，应急电源作为独立于电网之外的备用电源．被广泛应用于各种建筑工程之中。

目前，应急电源包括柴油发电机组和蓄电池，近年来，EPS蓄电池作为应急电源，被各行业广泛应用，尤其是被用做消防应急电源和地下室水泵应急电源，EPS应急电源的优点如下：1．1 EPS应急电源的工作原理；EPS应急电源是允许短时电源中断的应急电源装置 (EPS：Emergency Power Supply)。

作为消防应急电源系统，当建筑物发生火灾或停电故障时，其做为疏散照明和其它重要的一级供电负荷提供集中供电，其工作原理如图所示：在交流市电正常时，由交流市电经过互投装置给重要负载供电，当交流市电断电后，互投装置将立即投切至逆变器供电，供电时间由蓄电池的容量决定，当市电电压恢复时，应急电源将恢复为市电供电。

1．2 EPS应急电源的系统组成EPS应急电源主要采用SPWM(交流脉带调制)技术，主要包括整流充电器、蓄电池组、逆变器，互投装置等部分组成，其中逆变器是核心，整流器的作用是将交流电变成直流电，实现对蓄电池及向逆变器模块供电；逆变器的作用则是将直流电变换成交流电，供给负载设备稳定持续的电力，互投装置保证负载在市电及逆变器输出间的顺利切换；系统控制器对整个系统进行实时监控，可以发出告警信号，同时可通过串行口与计算机或Modem连接，实现对供电系统的微机监控和远程监控。

锂离子电池安全强制性国家标准GB 40165-2021《固定式电子设备用锂离子电池和电池组 安全技术规范》于2021年4月30日由国家市场监督管理总局、国家标准化管理委员会发布，并将于2022年5月1日起实施。

GB 40165-2021规定了固定式电子设备用锂离子电池和电池组相关的电安全、环境安全、电池组系统功能性安全等要求和试验方法。

固定式电子设备用锂离子电池在网络机房、通信基站、数据中心等领域有着广泛的应用。

相比于手机电池、笔记本电脑电池等，该类产品电池具有容量大，电压高、工作电流大等特点，往往需要大量电池成组使用，一旦发生起火、爆炸引发的危害更大。

GB 40165-2021的制定填补了该类产品用锂离子电池安全标准的空白，以下将对该标准中的若干重要内容进行解读分析。

1. 标准的适用范围GB 40165-2021适用于“固定式电子设备”用的锂离子电池和电池组。

按照国际和国内标准化的一般分类，电子设备主要包括以下4种：（1）音视频（AV）设备：例如电视机、DV D机、MP3/MP4播放器、照相机、摄像机等；（2）信息技术（IT）设备：例如计算机、扫描仪、打印机、复印机、网络设备、扫码仪、验钞机等；（3）通信技术设备：手机、电话、基站、传真机、调制解调器等；（4）测量控制设备：电压表、电流表、测温仪、数据采集仪、示波器等。

电子设备种类众多，在锂离子电池领域，根据其宿主设备的特点和应用环境将电子设备分为了两类，即便携式电子产品和固定式电子设备。

根据GB 31241-2014《便携式电子产品用锂离子电池和电池组 安全要求》定义，便携式电池产品是指不超过18kg的预定可由使用人员经常携带的移动式电子产品。

根据GB 40165-2021定义，固定式电子设备是指预定不可由使用人员经常携带的电子设备。

包括了不可携带使用的电子设备以及超过18kg的移动式电子设备。

本标准规定的固定式电子设备范围如图1所示。

GB 40165-2021《固定式电子设备用锂离子电池和电池组 安全技术规范》解析刘冉冉 何鹏林 王晓冬 | 中国电子技术标准化研究院GB 40165-2021《固定式电子设备用锂离子电池和电池组 安全技术规范》发布并将于2022年5月1日起实施。

# EPS不间断电源1. 简介EPS（Emergency Power Supply）不间断电源是一种供电设备，用于在主电源故障或中断时提供临时电力供应。

它具有自动切换功能，在主电源断电时立即启动并将备用电源连接到负载设备上，以确保设备能够继续正常运行。

本文将详细介绍EPS不间断电源的原理、应用、优势以及如何正确使用与维护。

2. 原理EPS不间断电源的工作原理基于逆变器技术。

当主电源正常时，逆变器将主电源交流电转换为直流电，并将其用于充电备用电池。

同时，逆变器将直流电转换为交流电供应给负载设备。

当主电源故障或中断时，逆变器会立即切换到备用电池供电，确保负载设备继续正常运行。

当主电源恢复正常时，逆变器会再次切换回主电源供电，同时充电备用电池，以备下次需要时使用。

3. 应用EPS不间断电源广泛应用于以下场景： - 计算机数据中心：保护服务器和存储设备免受电源故障的影响，确保数据的可靠性和连续性。

- 医疗设备：保持医疗设备的供电，以确保手术室、监护室等关键环境的正常运行。

- 通信基站：保持通信基站的供电，以确保通信网络的稳定性和可靠性。

- 工业自动化系统：保持工业自动化设备的供电，以确保生产线的连续运行。

- 家庭电器：保护计算机、电视、冰箱等家庭电器免受电源故障的影响，避免数据丢失和设备损坏。

4. 优势使用EPS不间断电源具有多重优势，包括： - 可靠性：在主电源故障或中断时提供即时切换，确保负载设备持续供电。

- 电力质量：逆变器技术能够提供稳定的交流电源，避免电压波动和电流噪声对负载的影响。

- 自动化运维：通过智能电池管理系统实现对备用电池的充电和放电控制，提高电池寿命和系统稳定性。

- 远程监控：能够通过网络远程监控EPS不间断电源的状态和性能，及时发现故障并进行维修。

5. 使用与维护5.1. 安装在安装EPS不间断电源之前，需要确保遵循以下步骤： 1. 确定合适的安装位置，避免阳光直射和高温环境。

ATS与EPS、UPS的区别和应用摘要：目前可作为应急电源的设备包括使用ATS进行两路市电供电自动切换的方式、柴油发电机供电方式、不间断电源（UPS）供电方式、蓄电池供电方式、EPS等.随着电子信息化的进展和人们生活水平的提高，对电力供应特别是一些关键场所对供电的连续性，特发事故的电力供应，提出了越来越高的要求。

目前可作为应急电源的设备包括使用ATS进行两路市电供电自动切换的方式、柴油发电机供电方式、不间断电源（UPS）供电方式、蓄电池供电方式、EPS等等，上述设备的应用场所和应用的优势特点各不一样。

本文重点介绍ATS在建筑配电领域的应用情况。

ATS也称ATSE，是AutomatictransferSwitchingequipment的英文缩写，国家标准中文全称为自动转换开关电器，俗称双电源自动转换开关。

ATS产品的国标标准定义为由一个（或几个）转换开关电器和其它必需的电器组成，用于检测电源电路，并将一个或多个负载电路从一个电源自动转换到另一个电源的电器.依据国家规范GB50052-95《供配电系统设计规范》与行业标准JGJ/16-92《民用建筑电气设计规范》的要求：对于一些较重要的一、二级负荷，应采用ATS供电。

但建筑物的应急照明、消防控制室、消防水泵、消防电梯、防烟排烟风机等消防设备的供电，应在最末一级配电箱处设置自动切换装置。

为保证重要负荷供电的连续性，ATS自动转换开关电器的应用需求已越来越大，技术性能要求也越来越高，对产品的合理选择就变得更加重要。

其工作原理见下图：ATS与UPS、EPS在名称上比较容易混淆。

EPS是EmergencyPowerSupply的英文缩写，中文名为应急电源装置。

UPS是UninterruptiblePowerSupply的英文缩写，中文名为不间断电源。

ATS(ATSE)是AutomaticTransferSwitchingEquipment的英文缩写，中文名为自动转换开关电器。

应急电源EPS技术指标应急电源EPS（Emergency Power Supply）是用于保障电力供应连续性的设备，主要用于应对突发停电、电网故障等紧急情况。

在设计和选择应急电源EPS时，需要考虑一些重要的技术指标，以保证其能够有效地工作。

首先，应急电源EPS的额定容量是一个重要的指标。

额定容量即指设备在正常情况下能够提供的功率或电能输出量。

额定容量需要根据实际需求来确定，通常以负载功率为依据。

在选择应急电源EPS时，需要根据负载的需求来确定其额定容量，以确保设备能够正常工作。

其次，应急电源EPS的输入电压和频率范围也是一个重要的考虑因素。

由于应急电源EPS通常是通过电池组供电，因此需要将其与交流电网连接，通过充电方式维持电池组电量。

输入电压和频率范围需要与现有电网的电压和频率匹配，以确保设备能够正常工作。

第三，应急电源EPS的输出电压和频率稳定性也是一个重要的技术指标。

输出电压和频率稳定性决定了设备正常工作时电能的稳定性，需要确保设备在应急状态下能够输出稳定的电能，以保障负载设备的正常运行。

同时，输出电压和频率稳定性也与设备的调节能力有关。

第四，应急电源EPS的输出电流和电流保护是一个重要的考虑因素。

输出电流需要满足负载设备的需求，以确保其能够正常工作。

同时，应急电源EPS需要具备过流保护功能，能够在负载电流超过额定值时自动切断电源，以防止设备损坏。

第五，应急电源EPS的响应时间是一个重要的指标。

响应时间是指设备在检测到电网故障或停电后，从应急状态到正常供电状态的切换时间。

响应时间需要尽可能的短，以确保负载设备能够在最短时间内得到有效的电能供应。

第六，应急电源EPS的效率也是一个重要的考虑因素。

效率决定了设备在工作状态下能够将输入能量转化为输出能量的比例。

高效率的应急电源EPS能够最大限度地利用电能，减少能量的损耗，提高设备的能效性。

最后，应急电源EPS的可靠性和稳定性也是重要的技术指标。

可靠性是指设备在长时间工作中能够正常运行的能力，稳定性是指设备在恶劣环境条件下能够保持正常工作的能力。
