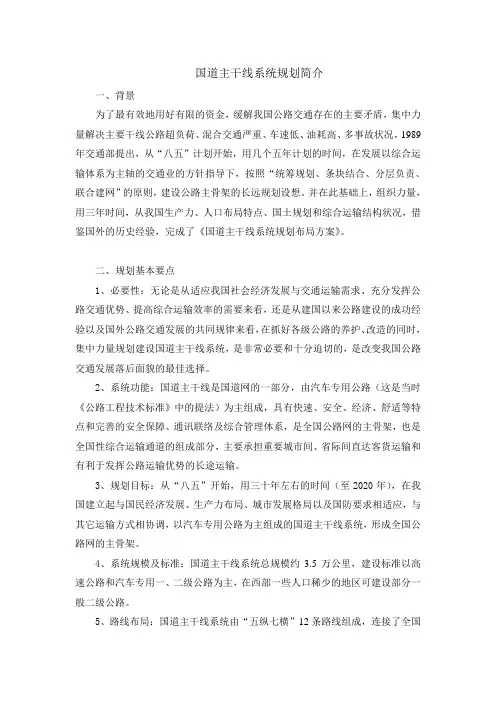

国道主干线系统规划简介一、背景为了最有效地用好有限的资金，缓解我国公路交通存在的主要矛盾，集中力量解决主要干线公路超负荷、混合交通严重、车速低、油耗高、多事故状况，1989年交通部提出，从“八五”计划开始，用几个五年计划的时间，在发展以综合运输体系为主轴的交通业的方针指导下，按照“统筹规划、条块结合、分层负责、联合建网”的原则，建设公路主骨架的长远规划设想。

并在此基础上，组织力量，用三年时间，从我国生产力、人口布局特点、国土规划和综合运输结构状况，借鉴国外的历史经验，完成了《国道主干线系统规划布局方案》。

二、规划基本要点1、必要性：无论是从适应我国社会经济发展与交通运输需求、充分发挥公路交通优势、提高综合运输效率的需要来看，还是从建国以来公路建设的成功经验以及国外公路交通发展的共同规律来看，在抓好各级公路的养护、改造的同时，集中力量规划建设国道主干线系统，是非常必要和十分迫切的，是改变我国公路交通发展落后面貌的最佳选择。

2、系统功能：国道主干线是国道网的一部分，由汽车专用公路（这是当时《公路工程技术标准》中的提法）为主组成，具有快速、安全、经济、舒适等特点和完善的安全保障、通讯联络及综合管理体系，是全国公路网的主骨架，也是全国性综合运输通道的组成部分，主要承担重要城市间、省际间直达客货运输和有利于发挥公路运输优势的长途运输。

3、规划目标：从“八五”开始，用三十年左右的时间（至2020年），在我国建立起与国民经济发展、生产力布局、城市发展格局以及国防要求相适应，与其它运输方式相协调，以汽车专用公路为主组成的国道主干线系统，形成全国公路网的主骨架。

4、系统规模及标准：国道主干线系统总规模约3.5万公里，建设标准以高速公路和汽车专用一、二级公路为主，在西部一些人口稀少的地区可建设部分一般二级公路。

5、路线布局：国道主干线系统由“五纵七横”12条路线组成，连接了全国所有省会城市、人口在100万以上的特大城市和93%的人口在50万以上的大城市（注：城市人口为1988年数据）。

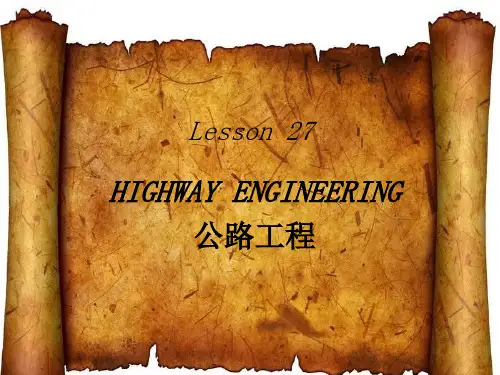

《公路工程》PPT课件

在公路路面以下的基础是路基，所以路基（或基层土壤）可被定义为支撑路面及其特殊下层的结构。路面的作用是提供一个任何气候条件下车辆都可能通过的平滑的表面。由于天然地形凹凸不平，为了让道路平顺，挖方和填方都需要改变自然地形。路基被分类成路堤，路堑，半挖半填路基。
horizontal alignment
公路线形包括平面线形和纵断面线形。
平面线形
道路的平面线形显示在平面图和一系列的直线称为圆ve曲rt线ic连al接a切li线gn。me目nt前在
实际操作中，一般在切线和圆曲线之间插入缓和曲线或螺纵旋断曲面线线。形平面线形的组成
是切线（直），圆曲线和过渡曲线，如图中下面的图27-1t。angent切线
① Clover-leaf Interchan苜ge蓿叶
② Diamond Interchange ③ Rotary Interchange
菱形环形喇叭形
④ Trumpet Interchange
立体交叉口
普通公路与高速公路的转弯线形的比较高速公路
When roads intersect or a railroad spans across a road, the road intersections are needed. The intersection can be at-grade intersection and grade-separated junction. The freeways only adopt the latter intersection. The typical at-grade crossings are cross roads, T intersection, and rotary intersection, as shown in following Fig. 27-3.

道路工程图学习.pptx

方向左侧；
百米桩：右侧
●左、右截止线：
图纸接线；与线路垂直
JD
16 K49+832.934
交角点外距切线长度曲线长度缓和曲线长度
α
Z
Y
0 22°14’52”
第3页/共21页
符 JD E T L LS
R LS 2500 0
号
曲线起点
ZY
曲线中点
QZ
第一缓和
曲线起点
ZH
第一缓和
曲线终点
HY
T
路线纵断面图
●图样内容：
水平方向为道路长度
●资料表：地质概况；设计高程；地面高程；
坡度/距离；里程柱、百米桩；直线及平曲线
竖直方向为路面高程
比例：竖直方向为水平
方向10倍
线型：粗实线为路面中
心线，细折线为地
形线
设计曲线：纵坡变更处
用竖曲线连接；并
用符号表示凸、凹
形状
其它构造物：细实线
第5页/共21页
资料表：文字说明：
第18页/共21页
桥梁总布置图（续）
剖切符号
桥梁总布置图图例
桥梁总布置图图例
第19页/共21页
3.构件结构图
●作用：表示构件细部特征
●主要构件图：桥台图；桥墩图；主梁图（或主板图）；
护栏图等
●图示内容：一般构造图：表示结构外形；相互连接
构件构造详图：钢筋结构图
构件结构图
第20页/共21页
●图样内容：
立面图：桥型：桥板、桥台、桥墩
河床水文地质状况、护坡
尺寸标注：定形、定位
标高：采用标高尺
里程桩号
平面图：采用掀层画法表达：

国道主干线

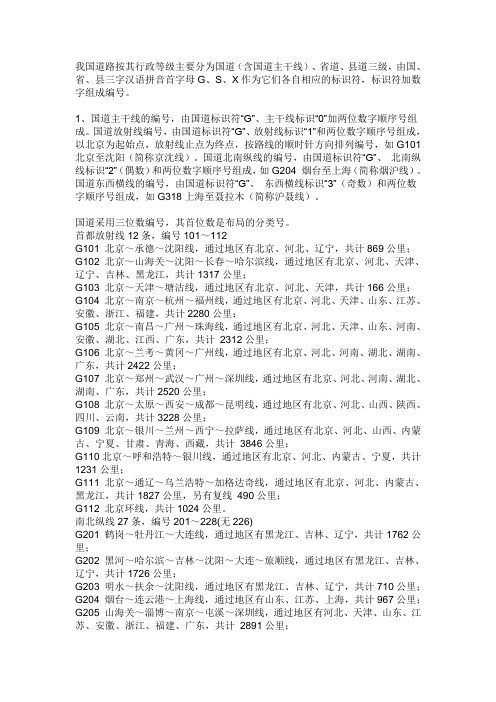

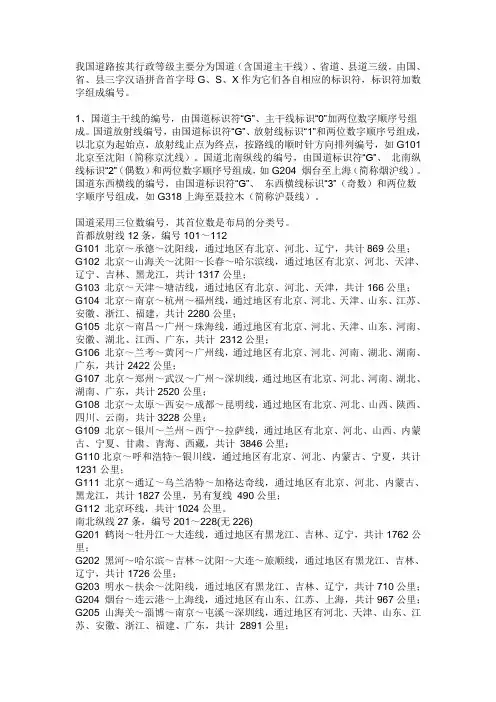

我国道路按其行政等级主要分为国道（含国道主干线）、省道、县道三级，由国、省、县三字汉语拼音首字母G、S、X作为它们各自相应的标识符，标识符加数字组成编号。

1、国道主干线的编号，由国道标识符“G”、主干线标识“0”加两位数字顺序号组成。

国道放射线编号，由国道标识符“G”、放射线标识“1”和两位数字顺序号组成，以北京为起始点，放射线止点为终点，按路线的顺时针方向排列编号，如G101北京至沈阳（简称京沈线）。

国道北南纵线的编号，由国道标识符“G”、北南纵线标识“2”（偶数）和两位数字顺序号组成，如G204 烟台至上海（简称烟沪线）。

国道东西横线的编号，由国道标识符“G”、东西横线标识“3”（奇数）和两位数字顺序号组成，如G318上海至聂拉木（简称沪聂线）。

国道采用三位数编号，其首位数是布局的分类号。

首都放射线12条，编号101～112G101 北京～承德～沈阳线，通过地区有北京、河北、辽宁，共计869公里；G102 北京～山海关～沈阳～长春～哈尔滨线，通过地区有北京、河北、天津、辽宁、吉林、黑龙江，共计1317公里；G103 北京～天津～塘沽线，通过地区有北京、河北、天津，共计166公里；G104 北京～南京～杭州～福州线，通过地区有北京、河北、天津、山东、江苏、安徽、浙江、福建，共计2280公里；G105 北京～南昌～广州～珠海线，通过地区有北京、河北、天津、山东、河南、安徽、湖北、江西、广东，共计2312公里；G106 北京～兰考～黄冈～广州线，通过地区有北京、河北、河南、湖北、湖南、广东，共计2422公里；G107 北京～郑州～武汉～广州～深圳线，通过地区有北京、河北、河南、湖北、湖南、广东，共计2520公里；G108 北京～太原～西安～成都～昆明线，通过地区有北京、河北、山西、陕西、四川、云南，共计3228公里；G109 北京～银川～兰州～西宁～拉萨线，通过地区有北京、河北、山西、内蒙古、宁夏、甘肃、青海、西藏，共计3846公里；G110北京～呼和浩特～银川线，通过地区有北京、河北、内蒙古、宁夏，共计1231公里；G111 北京～通辽～乌兰浩特～加格达奇线，通过地区有北京、河北、内蒙古、黑龙江，共计1827公里，另有复线490公里；G112 北京环线，共计1024公里。

我国国道主干线

国道主干线：青岛——银川线

青银高速公路(或G035，035国道，青银线)，是横贯中国大陆北部一条国道主干线，为中国高速公路规划五纵七横的一条横向线。起点为山东青岛市，终点为宁夏回族自治区银川，全长1610千米，是中国“十五”在建投资最大、线路最长的国家级高速动脉。该路双向六车道，设计时速120公里。途经山东、河北、山西、陕西、宁夏5个省区，是中国能源东送及出口的主要通道，对于加强西北内陆和东部沿海之间的资源互通，促进沿线地区的经济发展发挥着巨大作用。目前有部分建成高速公路，其它为一级或二级公路。各省区分布情况山东: 青银线山东段，全长419公里，东起青岛，经潍坊、淄博、济南，从夏津出境与河北相连，目前已全部建成高速公路。〔自夏津县冀鲁界—89公里—济南－110公里－淄博－108公里－潍坊－112公里－青岛，其中济南—青岛段就是原来称济青高速公路的。〕河北: 青银线河北段，全长181.859公里，主线以石家庄为中心，西接太原，东达济南，是冀中平原的经济大动脉和运输主通道，概算投资46.2亿元，于2005年12月建成通车。〔通车后，石家庄至青岛只需5小时。〕该路段东起冀鲁交界的清河县，西至石太高速公路鹿泉立交桥，途径邢台、石家庄两个市的清河、南宫、威县、新河、宁晋县、赵县、栾城县、元氏县、鹿泉9个县。青银高速河北段跨越了106、107和308国道及京广、京九铁路，全线共设收费站9处，分别为冀鲁界主线收费站、清河收费站、南宫收费站、新河收费站、宁晋收费站、赵县收费站、栾城收费站、窦妪收费站、铜冶收费站；设服务区3处，分别为南宫服务区、宁晋服务区、石家庄南服务区；在栾城县与京珠高速互通立交相接，在鹿泉市与石太高速互通立交相接。其中永安互通至鹿泉互通段被确定为石家庄外环绕城公路，该路段设计标准为全封闭、全立交、双向四车道，设计时速为每小时120公里，是2008年北京奥运会期间石家庄、太原及西部地区通往青岛奥运赛场的必经之路。陕西: 吴子靖高速公路起于吴堡县柏树坪道班黄河东岸的山西省柳林县军渡镇,跨黄河特大桥向西,终点位于靖边县张伙场村,与靖边至王圈梁高速公路相连,同时与包(头)茂 (名)高速榆林至靖边高速公路相交,约321公里.穿越陕北黄土高原与毛乌素沙漠及其过渡区,沿线地形、地质结构复杂。据统计,全线共有特大桥、大中桥255座,累计长度57公里, 跨线桥10座,涵洞327道,互通式立交9座。其中,吴子段在68公里路线上分布著33座黄土隧道群。宁夏: 青银线宁夏段82公里已经通车。

我国铁路干线分布三横五纵ppt课件

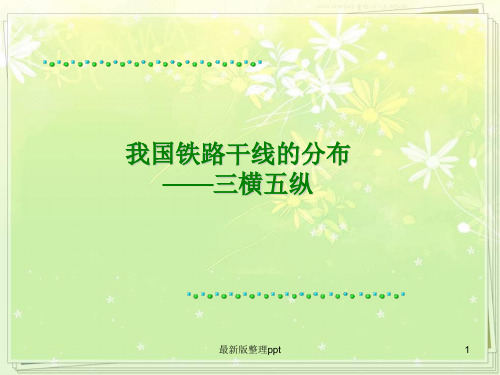

我国铁路干线的分布 ——三横五纵
