3.3 太阳能电池效率的极限、损失与测量解析

3.3 太阳能电池效率的极限、损失与测量解析
2.开路电压Voc的考虑：
• 饱和电流越小开路电压越大，尽可能使饱和电流小。 Eg • 由 2 ni N C N V exp( ) kT • 将高品质电池参数代入，可得：
Eg I 0 1.5 10 exp( )A / cm 2 kT
5
• 由上式可看到，开路电压随着禁带宽度的减小而减小。 • 而短路电流是随着宽度的减小而增加，那么总存在一 个最佳禁带宽度使效率最大。
开路电压Voc的最大值，在理想情况下有下式决定：
影响因素：光强、温度、材料特性 2.开路电压Voc的考虑：
IL kT Voc ln( 1) q I0
式中IL是光生电流，Io是二极管反向饱和电流，其满足：
qDn ni2 qDh ni2 I 0 A( ) N A Ln N D Lh
Eg
黄淮学院
3.4太阳能电池效率的极限、损失与测量
1
复旦大学
一、太阳电池转换效率的理论上限
太阳能电池的理论效率
太阳能电池的理论效率由下式决定：
VOC I SC FF Pin
当入射太阳光谱AM0或AM1.5确定以后，其值就取 决于开路电压Voc、短路电流Isc和填充因子FF的最大 值。
2018/10/10
Voc ln(Voc 0.72) FF Voc 1
oc Voc
kt q
这样，当开路电压Voc的最大值确定后，就可计 算得到FF的最大值。
2018/10/10
9/27
世界主要太阳电池新纪录
电池种类
单晶硅电池 GaAs多结电池 多晶硅电池
转换效率 (%)
24.7±0.5 34.7±1.7 20.3±0.5
如何进一步提高太阳能电池的转换效 率是当前的研究课题，这也就是所谓 的高效率化技术的开发。

太阳能电池极限效率推导

太阳能电池极限效率推导

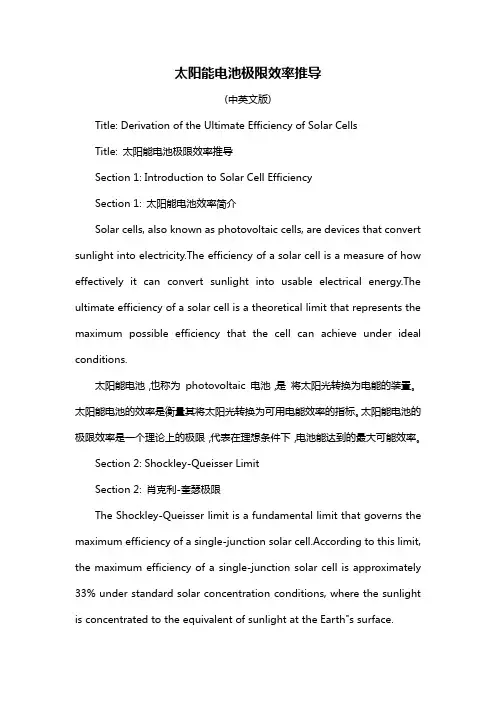

太阳能电池极限效率推导(中英文版)Title: Derivation of the Ultimate Efficiency of Solar CellsTitle: 太阳能电池极限效率推导Section 1: Introduction to Solar Cell EfficiencySection 1: 太阳能电池效率简介Solar cells, also known as photovoltaic cells, are devices that convert sunlight into electricity.The efficiency of a solar cell is a measure of how effectively it can convert sunlight into usable electrical energy.The ultimate efficiency of a solar cell is a theoretical limit that represents the maximum possible efficiency that the cell can achieve under ideal conditions.太阳能电池，也称为photovoltaic 电池，是将太阳光转换为电能的装置。

太阳能电池的效率是衡量其将太阳光转换为可用电能效率的指标。

太阳能电池的极限效率是一个理论上的极限，代表在理想条件下，电池能达到的最大可能效率。

Section 2: Shockley-Queisser LimitSection 2: 肖克利-奎瑟极限The Shockley-Queisser limit is a fundamental limit that governs the maximum efficiency of a single-junction solar cell.According to this limit, the maximum efficiency of a single-junction solar cell is approximately 33% under standard solar concentration conditions, where the sunlight is concentrated to the equivalent of sunlight at the Earth"s surface.肖克利-奎瑟极限是一个基本的极限，它决定了单结太阳能电池的最大效率。

【精品课件】太阳能电池的效率和

【精品课件】太阳能电池的效率和

太阳辐射经过日-地平均 距离(约1.5×108公里)， 传播到地球大气层外面， 其辐射能面密度已大大 降低。
在这个距离上，垂直于太 阳辐射方向单位面积上 的辐射功率基本上是个 常数，称为太阳常数。 其数值是1.353kW／m2。
目前世界上许多国家把太阳常数作为计算 太空用太阳电池的入射光功率密度的依据， 又称AMO光谱条件。
式中(λ)为投射在电池上、波长为λ，单位带宽的光子数；ηi为量子产额，
即一个能量大于带隙Eg的光子产生一对光生电子空穴对的几率，通常可 令ηi=1；dx为距电池表面xt处厚度为dx的薄层；H为电池厚度；
G（λ、x）表示由波长为λ、单位带宽的光子射进材料在x处的产生率。
2．光生少子的收集几率fc
在太阳电池内，由于存在少子复合，所产生的每一个 光生少数载流子不可能百分之百地被收集起来。
硅折射率的实部n与虚 部k与光子能量的关系
电池厚度对Isc的影响
每种材料的n和k都与入射光之波长有关。对硅来说， 其关系曲线如图所示。把n、k的结果代入式中，发现 在感兴趣的太阳光谱中，超过30%的光能被裸露硅表 面反射掉了。
Pn结硅太阳电池的截面图
(2)栅指电极遮光损失c， 定义为栅指电极遮光面积在 太阳电池总面积中所占的百 分比。对一般电池来说，c 约为4%～15%。
qDpni2 LpND
太阳电池光电转换效率
与材料带隙Eg的关系
综合上述结果，作为带隙
Eg的函数所计算的最大光
电转换效率画于图中。
显 然 Io 取 决 于 Eg 、 Ln ， Lp 、 NA 、 ND 和 绝 对 温 度 T 之 高 低 ，
也与光伏结构有关。
通过分析看出，为提高Voc，常 常采用Eg大，少子寿命长及低

第五章 效率的极限、损失和测量

第五章 效率的极限、损失和测量

5.4 黑体电池的效率极限
黑体太阳能电池吸收所有入射的阳光。
同时以辐射复合的形式释放能量大于禁带宽度的光子。 I0与复合率有关。 从而得到I0的最小值。 此时， Voc为850mV，效率极限超过了30%。
12
5.2 温度的影响
13
太阳能电池对温度非常敏感。温度T的升高使得半导体 的禁带宽度Eg降低，相当于材料中的电子能量提高，这 影响了大多数的半导体材料参数。
温度
Isc
Voc FF
光吸收 增加
温度对开路电压的影响
短路电流Isc和开路电压Voc的关系：
14
I sc I 0 eqVoc /kT 1
-Eg0


pn结两边的I0的方程为
I 0 AT e kT 式中A与温度无关，γ包含了其余与温度有关的参数，它的数 值一般在1~4之间，Eg0为半导体材料在绝对零度时的禁带宽 度。
20
如果考虑耗尽区的复合，那么在无光照时，pn结的IV关系为：
式中： 或者写成：
I I 0 eqV / nkT 1
相当于增 加了I0
Voc降低
5.3.3 填充因子FF损失
21
1.耗尽区的复合
2.寄生的串联电阻和分流电阻
21
1. 耗尽区的复合
22
耗尽区的复合将会降低填充因子FF。对于非理想二极管， n>1，则voc变为 q voc Voc , nkT 同样的，当voc>10时，有：
15
温度对短路电流的影响
16
当温度升高时，禁带宽度Eg减小，将有更多的光子有能力 激发电子-空穴对，短路电流Isc会轻微上升。硅太阳能电池中 短路电流受温度影响程度：
1 dI sc 0.0006/C Isc dT

太阳能电池效率的极限、损失与测量

太阳能电池效率的极限、损失与测量
2015-6-26 28/27
作业
4. 一只太阳电池具有接近于理想的特性，其理想因子子等于1， 另一只电池的特性主要受耗尽区复合的影响，其理想因子为2。 在300K时，如果这两只电池的开路电压均为0.6V，试比较它们 的理想填充因子。 5. 某太阳能电池， 300K时的开路电压为550mV，短路电流为 2A,理想因子为1.3。求下列各种情况下的填充因子:〔a)串联电 阻为0.08Ω，分流电阻很大；（b）串联电阻可以忽略，分流 电阻为1 Ω；（c）串联电阻为0.08Ω，分流电阻为2 Ω；（d） 串联电阻为0.04Ω，分流电阻为1 Ω。
例题
解：
2015-6-26
22/27
例题
解：
2015-6-26
23/27
例题
解：
2015-6-26
24/27
例题
解：
2015-6-26
25/27
例题
解：
2015-6-26
26/27
提高太阳能电池效率的途经
在硅太阳能电池的制造历史中已经采用过许多措施来提高太 阳能电池的光电转换效率，并且随着能源的不断消耗，高效太 阳能的研究正热火朝天地进行。主要针对： 1.降低光电子的表面复合，如降低表面态等； 2.降低入射光的表面反射，用多种太阳光减反射技术，如沉 积减反层、硅片表面织构技术、局部背表面场技术，最大限度 地减少太阳光在硅表面的反射； 3.电极低接触电阻，如激光刻槽埋栅技术和表面浓度扩散技 术，使电极接触电阻低和增加硅表面受光面积。 4.降低P-N结的结深； 5.采用高效廉价光电转换材料.
2015-6-26
11/27
世界主要太阳电池新纪录
电池种类
单晶硅电池 GaAs多结电池 多晶硅电池 InGaP/GaAs 非晶硅电池 CIGS电池 CdTe电池 多晶硅薄膜电池 纳米硅电池 氧化钛有机纳米电 池 GaInP/GaAs/Ge 背接触聚光硅电池

太阳能电池极限效率的原理

太阳能电池极限效率的原理

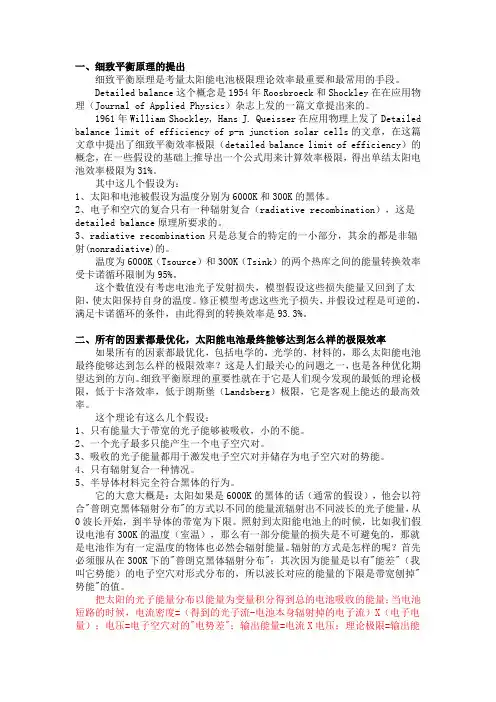

一、细致平衡原理的提出细致平衡原理是考量太阳能电池极限理论效率最重要和最常用的手段。

Detailed balance这个概念是1954年Roosbroeck和Shockley在在应用物理（Journal of Applied Physics）杂志上发的一篇文章提出来的。

1961年William Shockley, Hans J. Queisser在应用物理上发了Detailed balance limit of efficiency of p-n junction solar cells的文章，在这篇文章中提出了细致平衡效率极限（detailed balance limit of efficiency）的概念，在一些假设的基础上推导出一个公式用来计算效率极限，得出单结太阳电池效率极限为31%。

其中这几个假设为：1、太阳和电池被假设为温度分别为6000K和300K的黑体。

2、电子和空穴的复合只有一种辐射复合（radiative recombination），这是detailed balance原理所要求的。

3、radiative recombination只是总复合的特定的一小部分，其余的都是非辐射(nonradiative)的。

温度为6000K（Tsource）和300K（Tsink）的两个热库之间的能量转换效率受卡诺循环限制为95%。

这个数值没有考虑电池光子发射损失，模型假设这些损失能量又回到了太阳，使太阳保持自身的温度。

修正模型考虑这些光子损失，并假设过程是可逆的，满足卡诺循环的条件，由此得到的转换效率是93.3%。

二、所有的因素都最优化，太阳能电池最终能够达到怎么样的极限效率如果所有的因素都最优化，包括电学的，光学的，材料的，那么太阳能电池最终能够达到怎么样的极限效率？这是人们最关心的问题之一，也是各种优化期望达到的方向。

细致平衡原理的重要性就在于它是人们现今发现的最低的理论极限，低于卡洛效率，低于朗斯堡（Landsberg）极限，它是客观上能达的最高效率。
