虾米弯简单放样法

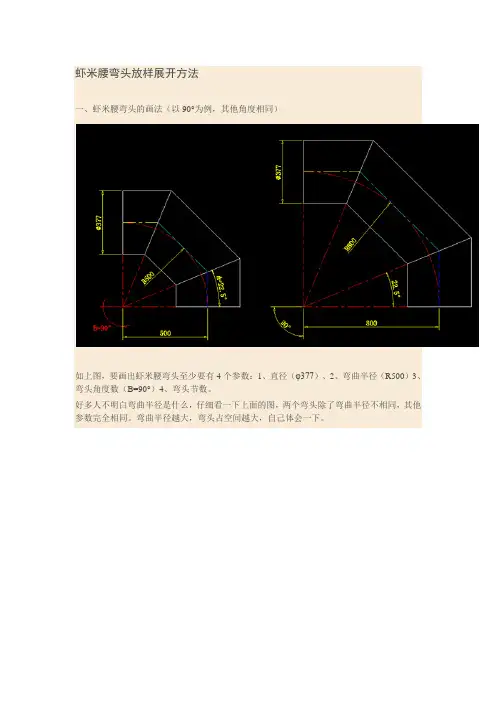

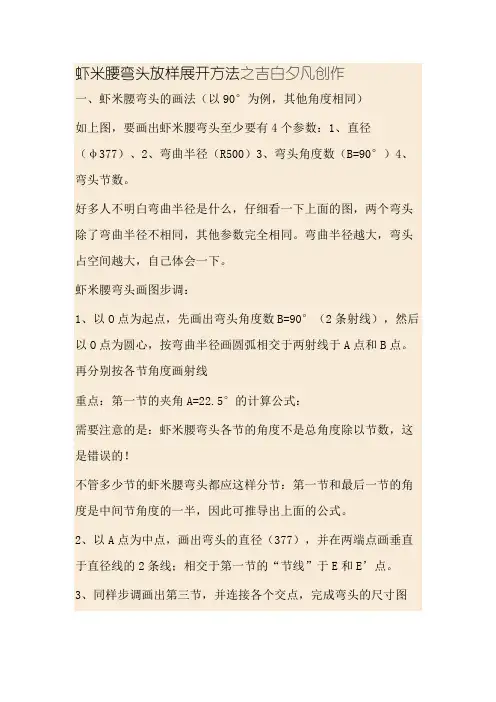

虾米腰弯头放样展开方法一、虾米腰弯头的画法（以90°为例，其他角度相同）如上图，要画出虾米腰弯头至少要有4个参数：1、直径（φ377）、2、弯曲半径（R500）3、弯头角度数（B=90°）4、弯头节数。

好多人不明白弯曲半径是什么，仔细看一下上面的图，两个弯头除了弯曲半径不相同，其他参数完全相同。

弯曲半径越大，弯头占空间越大，自己体会一下。

虾米腰弯头画图步骤：1、以O点为起点，先画出弯头角度数B=90°（2条射线），然后以O点为圆心，按弯曲半径画圆弧相交于两射线于A点和B点。

再分别按各节角度画射线重点：第一节的夹角A=22.5°的计算公式：需要注意的是：虾米腰弯头各节的角度不是总角度除以节数，这是错误的！不论多少节的虾米腰弯头都应这样分节：第一节和最后一节的角度是中间节角度的一半，因此可推导出上面的公式。

2、以A点为中点，画出弯头的直径（377），并在两端点画垂直于直径线的2条线；相交于第一节的“节线”于E和E’点。

3、同样步骤画出第三节，并连接各个交点，完成弯头的尺寸图4、如果是3节以上的弯头（如上图为5节），中间节角度必定是第一节和最后一节角度的2倍。

然后以OE和OE’为半径截取各个角度的射线，连接各个交点，即可画出完整的虾米腰弯头。

二、放样展开展开：通俗讲就是将一个空间面“拍平”到一个平面。

如下图（第一节的半部分，将直径377圆等分12等份），将左面黄线部分的空间曲面“拍平”后到右边的平面。

请仔细观察一下各个点之间的关系虾米腰弯头各节经过扭转对齐后可组成一个直管（如下图），由于第一节、最后一节是中间节的一半，所以只需展开第一节就可以了。

从点1处将第一节“剪开”，“拍平”后，其长度为377*3.1416=1184.38 ，等分为12等份（图上只画出一半），向上画12条垂直线，其高度从左面第一节各个点量出后，在对应的垂线上截取。

平滑连接得到的各个点，完成展开图。

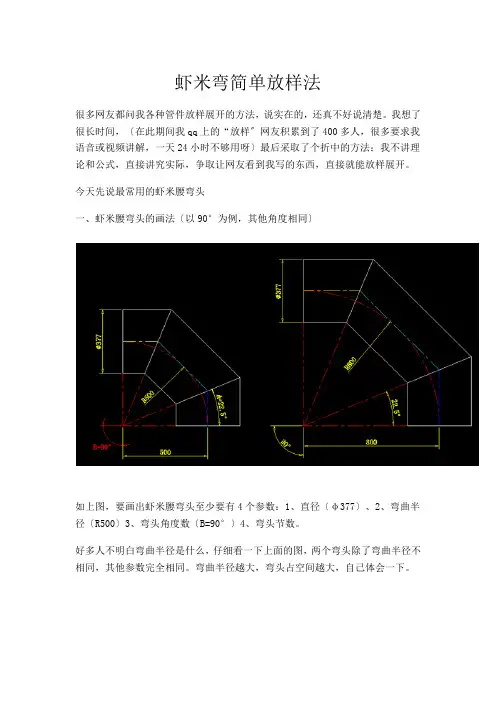

很多网友都问我各种管件放样展开的方法，说实在的，还真不好说清楚。

我想了很长时间，（在此期间我qq上的“放样”网友积累到了400多人，很多要求我语音或视频讲解，一天24小时不够用呀）最后采取了个折中的办法：我不讲理论和公式，直接讲究实际，争取让网友看到我写的东西，直接就能放样展开。

今天先说最常用的虾米腰弯头一、虾米腰弯头的画法（以90°为例，其他角度相同）如上图，要画出虾米腰弯头至少要有4个参数：1、直径（φ377）、2、弯曲半径（R500）3、弯头角度数（B=90°）4、弯头节数。

好多人不明白弯曲半径是什么，仔细看一下上面的图，两个弯头除了弯曲半径不相同，其他参数完全相同。

弯曲半径越大，弯头占空间越大，自己体会一下。

虾米腰弯头画图步骤：1、以O点为起点，先画出弯头角度数B=90°（2条射线），然后以O点为圆心，按弯曲半径画圆弧相交于两射线于A点和B点。

再分别按各节角度画射线重点：第一节的夹角A=°的计算公式：需要注意的是：虾米腰弯头各节的角度不是总角度除以节数，这是错误的！不论多少节的虾米腰弯头都应这样分节：第一节和最后一节的角度是中间节角度的一半，因此可推导出上面的公式。

2、以A点为中点，画出弯头的直径（377），并在两端点画垂直于直径线的2条线；相交于第一节的“节线”于E和E’点。

3、同样步骤画出第三节，并连接各个交点，完成弯头的尺寸图4、如果是3节以上的弯头（如上图为5节），中间节角度必定是第一节和最后一节角度的2倍。

然后以OE和OE’为半径截取各个角度的射线，连接各个交点，即可画出完整的虾米腰弯头。

二、放样展开展开：通俗讲就是将一个空间面“拍平”到一个平面。

如下图（第一节的半部分，将直径377圆等分12等份），将左面黄线部分的空间曲面“拍平”后到右边的平面。

请仔细观察一下各个点之间的关系虾米腰弯头各节经过扭转对齐后可组成一个直管（如下图），由于第一节、最后一节是中间节的一半，所以只需展开第一节就可以了。

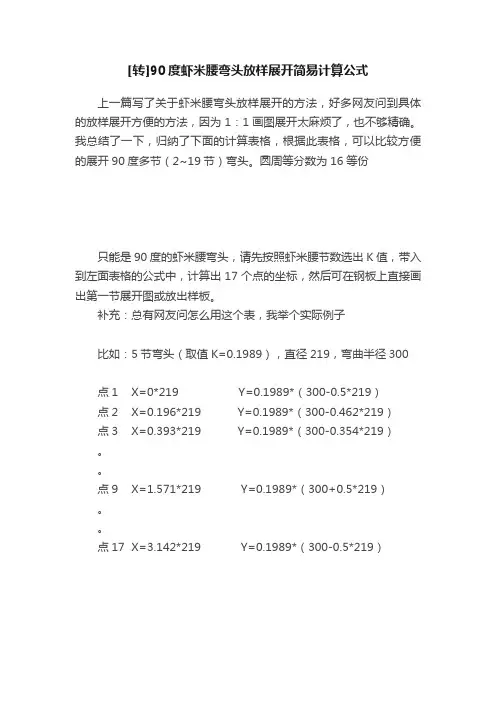

[转]90度虾米腰弯头放样展开简易计算公式
上一篇写了关于虾米腰弯头放样展开的方法，好多网友问到具体的放样展开方便的方法，因为1：1画图展开太麻烦了，也不够精确。

我总结了一下，归纳了下面的计算表格，根据此表格，可以比较方便的展开90度多节（2~19节）弯头。

圆周等分数为16等份
只能是90度的虾米腰弯头，请先按照虾米腰节数选出K值，带入到左面表格的公式中，计算出17个点的坐标，然后可在钢板上直接画出第一节展开图或放出样板。

补充：总有网友问怎么用这个表，我举个实际例子
比如：5节弯头（取值K=0.1989），直径219，弯曲半径300
点1 X=0*219 Y=0.1989*（300-0.5*219）
点2 X=0.196*219 Y=0.1989*（300-0.462*219）
点3 X=0.393*219 Y=0.1989*（300-0.354*219）。

点9 X=1.571*219 Y=0.1989*（300+0.5*219）。

点17 X=3.142*219 Y=0.1989*（300-0.5*219）。
