测井5132质量标准
26、机遇对于有准备的头脑有特别的 亲和力 。 27、பைடு நூலகம்信是人格的核心。
28、目标的坚定是性格中最必要的力 量泉源 之一， 也是成 功的利 器之一 。没有 它，天 才也会 在矛盾 无定的 迷径中 ，徒劳 无功。- -查士 德斐尔 爵士。 29、困难就是机遇。--温斯顿．丘吉 尔。 30、我奋斗，所以我快乐。--格林斯 潘。
❖ 知识就是财富 ❖ 丰富你的人生
71、既然我已经踏上这条道路，那么，任何东西都不应妨碍我沿着这条路走下去。——康德 72、家庭成为快乐的种子在外也不致成为障碍物但在旅行之际却是夜间的伴侣。——西塞罗 73、坚持意志伟大的事业需要始终不渝的精神。——伏尔泰 74、路漫漫其修道远，吾将上下而求索。——屈原 75、内外相应，言行相称。——韩非
测井有关的技术标准

测井有关的技术标准

测井有关的技术标准1 SY/T 6619-2005 中子寿命测井作业质量监控规范2 SY/T 6618-2005 碳氧比测井资料处理及解释规范3 SY/T 6617-2005 核磁共振测井资料处理及解释规范4 SY/T 6594.2-2004 电、声成像测井作业质量监控规范第2部分:测井作业5 SY/T 6594.1-2004 电、声成像测井作业质量监控规范第1部分:测井仪刻度6 SY/T 6593-2004 核磁共振成像测井仪刻度规范7 SY/T 6582.4-2003 石油核测井仪刻度第4部分:补偿中子测井仪刻度8 SY/T 6582.3-2003 石油核测井仪刻度第3部分:补偿密度/岩性密度测井仪刻度9 SY/T 6582.2-2003 石油核测井仪刻度第2部分:自然伽马测井仪刻度10 SY/T 6582.1-2003 石油核测井仪刻度第1部分:总则11 SY/T 6549-2003 复合射孔施工技术规程12 SY/T 6548-2003 油矿承荷电缆电缆连接器使用和维护规范14 SY/T 6546-2003 复杂岩性地层测井数据处理解释规范15 SY/T 6545-2003 氧活化测井作业质量监控规范18 SY/T 6492-2000 声速测井仪器刻度装置技术规范19 SY/T 6491-2000 油层套管模拟井射孔试验与评价20 SY/T 6490-2000 岩样核磁共振参数实验测量规范21 SY/T 6489-2000 水平井测井资料处理解释规范22 SY/T 6488-2000 电、声成像测井资料处理解释规范23 SY/T 6451-2000 探井测井处理解释技术规范24 SY/T 6449-2000 固井质量检测仪刻度及评价方法26 SY/T 6413-1999 数控测井数据采集规程35 SY/T 6254-2005 井壁取心器的使用与维护36 SY/T 6253-1996 水平井射孔技术规程37 SY/T 6252-1996 感应测井仪刻度装置技术要求38 SY/T 6182-96 产出剖面测井仪刻度规程流体密度测井仪39 SY/T 6181-2005 海上测井与射孔作业技术规程40 SY/T 6180-1996 碳氧比能谱测井作业规程35 SY/T 6254-2005 井壁取心器的使用与维护36 SY/T 6253-1996 水平井射孔技术规程37 SY/T 6252-1996 感应测井仪刻度装置技术要求38 SY/T 6182-96 产出剖面测井仪刻度规程流体密度测井仪39 SY/T 6181-2005 海上测井与射孔作业技术规程40 SY/T 6180-1996 碳氧比能谱测井作业规程35 SY/T 6254-2005 井壁取心器的使用与维护36 SY/T 6253-1996 水平井射孔技术规程37 SY/T 6252-1996 感应测井仪刻度装置技术要求38 SY/T 6182-96 产出剖面测井仪刻度规程流体密度测井仪39 SY/T 6181-2005 海上测井与射孔作业技术规程40 SY/T 6180-1996 碳氧比能谱测井作业规程35 SY/T 6254-2005 井壁取心器的使用与维护36 SY/T 6253-1996 水平井射孔技术规程37 SY/T 6252-1996 感应测井仪刻度装置技术要求38 SY/T 6182-96 产出剖面测井仪刻度规程流体密度测井仪39 SY/T 6181-2005 海上测井与射孔作业技术规程40 SY/T 6180-1996 碳氧比能谱测井作业规程41 SY/T 6178-2000 水淹层测井资料处理解释规范46 SY/T 6033-94 井径测井仪维修与刻度技术规程47 SY/T 6031-94 井温测井仪维修与刻度技术规程48 SY/T 6030-2003 水平井测井作业技术规范49 SY/T 5945-2004 测井解释报告编写规范50 SY/T 5941-94 地层倾角测井作业技术规程55 SY/T 5880.3-94 微球形聚焦测井仪刻度规程56 SY/T 5880.2-93 双感应--八侧向测井仪刻度规程57 SY/T 5877-2000 补偿密度测井仪维修技术规程58 SY/T 5783-2002 注入、产出剖面测井资料解释规程59 SY/T 5704-2004 地层倾角测井仪刻度60 SY/T 5693-1995 碳氧比能谱测井仪维修与校验技术规程61 SY/T 5692-1995 电缆式地层测试器测试作业规程62 SY/T 5691-1995 电缆式地层测试器测试资料解释规范63 SY/T 5634-1999 石油测井电缆的使用与维护64 SY/T 5633-1999 石油测井图件格式65 SY/T 5600-2002 裸眼井、套管井测井作业技术规程66 SY/T 5465-2005 注入、产出剖面测井作业规范67 SY/T 5464-92 测井射孔质量指标的计算方法70 SY/T 5361-1995 测井电缆穿心打捞操作规程71 SY/T 5360-2004 裸眼井单井测井数据处理流程72 SY/T 5327-1999 放射性核素载体法示踪测井73 SY/T 5326-2002 撞击式井壁取心技术规程74 SY/T 5325-2005 射孔施工及质量监控规范75 SY/T 5299-91 电缆式桥塞作业规程76 SY/T 5254-2000 裸眼井测井数据处理符号与代号77 SY/T 5252-2002 岩样的自然伽马能谱分析方法78 SY/T 5132-2003 测井原始资料质量要求。

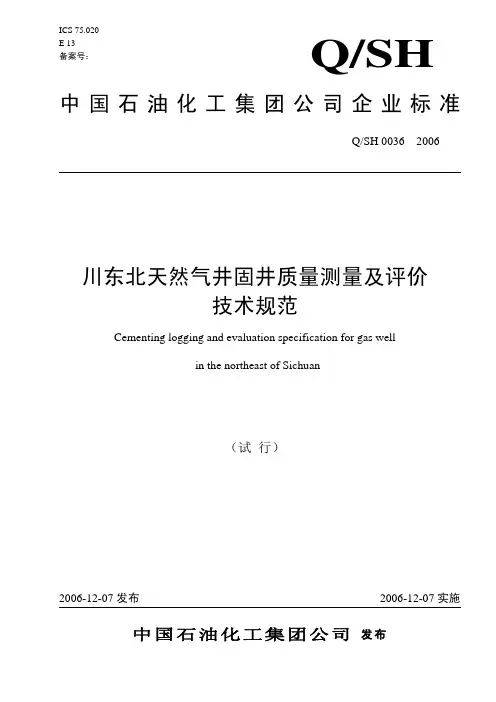

川东北天然气井固井质量测量及评价技术规范

川东北天然气井固井质量测量及评价技术规范

ICS 75.020Q/SH E 13备案号：目 次前言 (Ⅰ)1 范围 (1)2 规范性引用文件 (1)3 测井项目及测井资料质量检查 (1)4 固井质量解释 (1)5 固井质量综合评价 (4)Q/SH 0036—2006前 言本标准由中国石油化工股份有限公司科技开发部提出。

本标准由中国石油化工集团公司油田企业经营管理部归口。

本标准起草单位：中国石油化工集团公司胜利石油管理局。

本标准主要起草人：盘宗业、姜文芝、刁晓红、王斌、王沈平。

IQ/SH 0036—2006 1川东北天然气井固井质量测量及评价技术规范1 范围本标准规定了川东北地区天然气井检查固井质量的测量、资料解释及全井的综合评价。

本标准适用于川东北地区以探测天然气为目的的套管井检查固井质量的测量、资料解释及全井的综合评价。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

SY/T 5132－2003 测井原始资料质量要求SY/T 6449－2000 固井质量检测仪刻度及评价方法SY/T 6592－2004 固井质量评价方法3 测井项目及测井资料质量检查3.1 常规测井项目：声波变密度（CBL/VDL）测井。

3.2 特殊测井项目：重点井、特殊井可选用扇区水泥胶结（SBT）或声波—伽马密度等测井项目进行固井质量检测。

3.3 按SY/T 5132－2003及SY/T 6449－2000的规定对检查固井质量的测井原始资料进行质量检查。

4 固井质量解释4.1 解释前应收集钻井井况（包括堵漏、高压气层、及井斜等资料）、固井相关的资料、水泥养护期间的有关资料、水泥胶结测井采集的施工情况、常规测井资料等。

4.2 确定水泥返深位置在靠近纯钻井液带声幅曲线幅度有明显下降处的半幅点位置对应的深度定为水泥返深。

质量要求

质量要求


岩性：片麻 岩，无裂缝
双 侧 向 测 井
富含导电矿 物
1229
1239
五、电位、梯度电极系测井
电位、梯度电极系测井
1、电极系曲线进套管的 测量值应接近零值，长电极 系干扰值应小于0.2m。
电位、梯度电极系测井
2 、在大段泥岩处，长 、短电极系测量值应基本 相同。 3 、重复曲线与主曲线 形状应相同，重复测量值 相对误差应小于10％。
双感应-八侧向与双侧向-邻近侧向对比图
微聚焦测井
DT ZDEN CNCF 声波 （s/f）
3 、在仪器测量范围 内不应出现饱和现象。 4 、重复曲线与主曲 线形状相似，在井壁规则 的渗透层段，重复测量值 相对误差应小于10%。
GR 自然伽马（API） 0 150 150 300 SPBD 自然电位 （mv） 50 150 -50 50 CAL 井 径 （in） 4 14 14 24
七、测井速度、深度比例及测量值单位
1、不同仪器的测速应符合相关仪器技术指标要求。 2、几种仪器组合测量时，采用最低测量速度仪器的测速。 3、测井曲线的深度比例和测量值单位参照附录B的规定。
八、重 复 测 量
1、重复测量应在主测井前、测量井段上部、曲线幅度变化明 显、井径规则的井段测量，其长度不小于50m（碳氧比能谱测井重 复曲线井段长度不少于10m ，核磁共振测井不少于 25m ，井周声波 成象测井、微电阻率成象测井不少于20m），与主测井对比，重复 误差在允许范围内。 2、重复曲线测量值的相对误差按下式：
碳质泥岩测井 响应
原 始 图
原 始 图
原 始 图
5、 同次测井曲线补接时，接图处曲线重复测量井段应大于
25m ；不同次测井曲线补接时，接图处曲线重复测量井段应大于
测井5132质量标准(行业相关)

测井5132质量标准(行业相关)


度曲线绘在R10—R20区，可按下列标尺刻度： 中子（%） 密度（g/cm³） 声波（us/ft）
灰岩： 45 -15 1.96 2.96 120 20
砂岩： 45 -15 1.9 2.9 130 30
（浅地层） 60 0 1.7 2.7
160 60
特备参考
27
原始图
三孔隙度曲线在砂 层处基本重合，在 泥岩含量较高的地 层有较大的差异， 易于从曲线上识别 岩性、读取孔隙度 数值及判断岩性。
2 图面整洁、清晰、走纸均匀，成象测井图颜色对比合理、图象清
晰。
3 曲线绘图刻度尺规范，便于读值；曲线布局、线型选择合理，曲
线交叉处清晰可辨。
4 曲线测量值应与地区规律相接近，当出现与井下条件无关的零值
、负值或异常时，应重复测量，重复测量井段不小于50m，如不能说
明原因，应更换仪器验证。
5 同次测井曲线补接时，接图处曲线重复测量井段应大于25m；不同
测井原始资料质量要求
（5132标准宣传）
胜利测井公司
（冷洪涛）
特备参考
1
前言
优质的测井原始资料是测井解释的前提和基础。 测井原始资料包括各种仪器的刻度和校验数据、测井 原始曲线、数字记录及其它有关资料。测井原始资料 质量的优劣，不仅影响解释成果的可靠性，也影响着 对一个地区的评价和方案部署，优质的测井资料对油 田的勘探、开发有着重要意义。
特备参考
13
二、图 头
根据所测井的类型、测量项目正确选择 图头标题号，做到三者一致;
特备参考
14
图头
内容齐全、准确，应包括： a) 图头标题、公司名、井名、油区、地区、文件号； b) 井位x、y坐标或经纬度、永久深度基准面名称、海拔高度、 测井深度基准面名称、转盘面高、钻台高、地面高、其它测 量内容； c) 测井日期、仪器下井次数、测井项目、钻井深度、测井深 度、测量井段底部深度、测量井段顶部深度； d) 套管内径、套管下深、测量的套管下深、钻头程序；

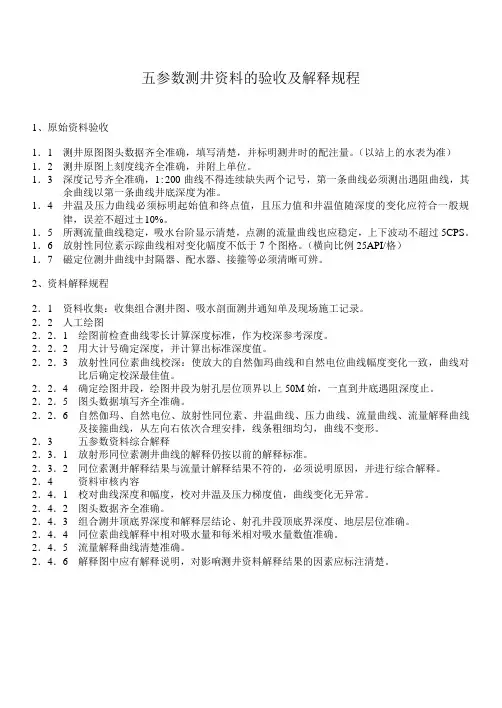

五参数测井资料的验收及解释规程

五参数测井资料的验收及解释规程

五参数测井资料的验收及解释规程1、原始资料验收1．1测井原图图头数据齐全准确，填写清楚，并标明测井时的配注量。

（以站上的水表为准）1．2测井原图上刻度线齐全准确，并附上单位。

1．3深度记号齐全准确，1:200曲线不得连续缺失两个记号，第一条曲线必须测出遇阻曲线，其余曲线以第一条曲线井底深度为准。

1．4井温及压力曲线必须标明起始值和终点值，且压力值和井温值随深度的变化应符合一般规律，误差不超过±10%。

1．5所测流量曲线稳定，吸水台阶显示清楚，点测的流量曲线也应稳定，上下波动不超过5CPS。

1．6放射性同位素示踪曲线相对变化幅度不低于7个图格。

（横向比例25API/格）1．7磁定位测井曲线中封隔器、配水器、接箍等必须清晰可辨。

2、资料解释规程2．1资料收集：收集组合测井图、吸水剖面测井通知单及现场施工记录。

2．2人工绘图2．2．1绘图前检查曲线零长计算深度标准，作为校深参考深度。

2．2．2用大计号确定深度，并计算出标准深度值。

2．2．3放射性同位素曲线校深：使放大的自然伽玛曲线和自然电位曲线幅度变化一致，曲线对比后确定校深最佳值。

2．2．4确定绘图井段，绘图井段为射孔层位顶界以上50M始，一直到井底遇阻深度止。

2．2．5图头数据填写齐全准确。

2．2．6自然伽玛、自然电位、放射性同位素、井温曲线、压力曲线、流量曲线、流量解释曲线及接箍曲线，从左向右依次合理安排，线条粗细均匀，曲线不变形。

2．3五参数资料综合解释2．3．1放射形同位素测井曲线的解释仍按以前的解释标准。

2．3．2同位素测井解释结果与流量计解释结果不符的，必须说明原因，并进行综合解释。

2．4资料审核内容2．4．1校对曲线深度和幅度，校对井温及压力梯度值，曲线变化无异常。

2．4．2图头数据齐全准确。

2．4．3组合测井顶底界深度和解释层结论、射孔井段顶底界深度、地层层位准确。

2．4．4同位素曲线解释中相对吸水量和每米相对吸水量数值准确。

测井原始资料质量要求

测井原始资料质量要求

7、在附注栏内标明需要说明的其它信息。
测井原始资料质量要求
测井原始 曲线图头
测井原始资料质量要求
二、测井原始资料的验收及典型图例
在解释过程中主要使用三类测井曲线：划分 渗透层曲线、计算储层孔隙度曲线、电阻率曲 线。
测井原始资料质量要求
a、划分渗透层曲线主要包括：自然电位、自然伽
马、微电极等。
b、计算储层孔隙度曲线包括：中子、密度、声波
分层 不清
螺纹井 眼对微电 极测井影 响较大， 应与交流 电干扰区 别开
微电极测井
井径螺纹
泥浆中混有 原油造成泥浆 沾度过大对微 电极测井有较 大影响
微电极测井
补偿声波测井
2、计算储层孔隙度曲线
（1）补偿声波测井
测井前、后应分别在无水泥粘附的套管中测量 不少于10m的时差曲线，测量值应在 57µs/ft±2µs/ft（187µs/m±7µs/m）以内。
C、微电极曲线与八侧向、 微侧向、邻近侧向或微球 型聚焦曲线形态相似，与 自然电位、自然伽马曲线 有较好的相关性。
d、重复曲线与主曲线形 状相似，在井壁规则的渗 透层段，重复测量值相对 误差应小于10%。
微电极测井
如果刻度 系数中乘 系数过大 将导致致 密层呈现 出正幅度 差异常变 化
微电极测井
微电极测井
4、钻井液性能（密度、粘度、PH值、失水），钻井 液电阻率Rm、钻井液滤液电阻率Rmf、钻井液泥饼电阻率 Rmc及样品来源，以及测量电阻率时的温度；钻井液循环 时间、仪器到达井底时间、井底温度；
5、地面测井系统型号、测井队号、操作员、现场测井 监督姓名；
6、井下仪器信息（仪器名、仪器系列号、仪器编号及 仪器在仪器串中的位置等）、零长计算；
测井5132质量标准

测井5132质量标准

测井原始资料质量要求
（5132标准宣传）
胜利测井公司
（冷洪涛）
前言
优质的测井原始资料是测井解释的前提和基础。 测井原始资料包括各种仪器的刻度和校验数据、测井 原始曲线、数字记录及其它有关资料。测井原始资料 质量的优劣，不仅影响解释成果的可靠性，也影响着 对一个地区的评价和方案部署，优质的测井资料对油 田的勘探、开发有着重要意义。
非渗透层段， 双感应—八侧 向曲线基本重 合。
稠油层
双感应-八侧向测井
除高、低电阻率薄互层或受井眼及井下金属物影响引起异常外， 曲线应平滑无跳动，在仪器动态范围内，不应出现饱和现象。
在1m～100m范围内，重复测量值相对误差应小于5%。
在岩性均匀的 大段水层或厚泥岩 处，感应电阻率与4 米和2.5米底部梯度 电阻率的测量值误 差应小于10% 。
测井深度
左图是某井 的深度系统校正 情况，校正前编 码器深度系统的 误差为2‰，校正 后误差为 0.5‰
七、测井速度
几种仪器组合测量时，采用最低测量速度仪器的测速； 测速均匀，不允许超过规定的测量速度值，当曲线出现 异常时，应降低测速，采用最佳测速测井。对于不同仪 器型号的同类别的仪器，具体的测井速度可参阅仪器的 操作手册（最大和最佳）。
八、重复测量
1 重复测量应在主测井前、测量井段上部、曲线幅度变化明显、井 径规则的井段测量，其长度不小于50m（碳氧比能谱测井重复曲线井 段长度不少于10m，核磁共振测井不少于25m，井周声波成象测井、 微电阻率成象测井不少于20m），与主测井对比，重复误差在允许范 围内。 2 重复曲线测量值的相对误差按式（1）计算：
前言
测井原始资料质量受多种因素影响，主要因素有 测井设备的技术状况、操作人员的素质、测井环境等。
核磁共振测井资料处理及解释规范

核磁共振测井资料处理及解释规范

核磁共振测井资料处理及解释规范核磁共振测井资料处理及解释规范I范围本标准规定了MRIL-C型、MRIL-C/TP型和MRIL-Prime型核磁共振测井数据处理和解释的技术要求。

本标准适用于MRIL-C型、MRIL-C/TP型和MRIL-Prime型核磁共振测井数据的处理和解释。

2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

SY/T 5132测井原始资料质量要求SY/T 5360裸眼井单井测井数据处理流程3解释软件解释软件包括：——express解释软件；——DPP解释软件。

4测井资料质量检验4.1依据SY/T 5132规定对测井原始资料进行质量检验。

4.2检查对比原始测井资料与编辑回放测井资料的一致性。

5数据合并及深度校正5.1数据合并测井资料处理前，应将程序中所用到的测井数据转换成统一的数据格式，并合并为一个文件。

5.2深度校正用核磁共振测井并测的自然伽马曲线进行深度校正。

6 MRIL -C型、MRIL - C/TP型核磁共振测井资料处理6.1处理流程MRIL -C型、MRIL - C/TP型资料处理流程如图1。

图1 MRIL-C型、MRIL-C/TP型资料处理流程图6.2回波处理( MRILPOST)6.2.1回波处理流程如图2.图2回波处理流程图6.2.2对回波串进行反演拟合，得到T2分布、核磁共振有效孔隙度、地层束缚水孔隙度和可动流体孔隙度等。

6.2.3输入曲线主要包括：——ECHO:长等待时间原始回波串，单位为毫秒(ms)；——ECHOB：短等待时间原始回波串，单位为毫秒(ms)。

6.2.4输入参数主要包括：-STEP：开关控制选择，表示暂停或继续；-DEPTH：深度信息；-BIN：用拟合回波串所用Bin的个数；分布的原始回波申序号、 -ECHO：计算T2回波个数和回波间隔；-MODE：显示操作模式（浏览或记录）；-SCALE：设置比例；-FILTER：设置低通滤波和平均值参数。

测井原始资料验收

测井原始资料验收

测井原始资料验收
2017年11月
前言
优质的测井原始资料是测井解释的前提和 基础。测井原始资料质量的优劣，不仅影响 解释成果的可靠性，也影响着对一个地区的 评价和方案部署，优质的测井资料对油田的 勘探、开发有着重要意义。
测井系列
• 标准测井：6条（项）
自然伽马、自然电位、井径、井斜、 补偿声波、双侧向测井
自然伽马
1：200
10
18
15
自然伽马能谱 1：200
--
3
--
四臂倾角
1：200
--
12
--
六臂倾角
1：200
--
--
10
井周声波成像
1：20
--
--
10
交叉偶极声波
10
微电阻率成像
10
核磁共振
10
重复曲线
测井原始资料质量要求
重复测量应在主测井前、测量井段上部、曲线变化明显、井 径规则的井段测量，其长度不小于50m（井周声波、微电阻率成像 测井不少于20m），与主测井对比，重复误差在允许范围内。
验数据和图头应连续打印 1、图面整洁、清晰，走纸均匀；
2、曲线绘图刻度规范，便于储层识别和岩性分析；曲线 布局、线型选择合理，曲线交叉处清晰可辨；
3、曲线测量值应与地区规律接近，当出现与井下条件 无关的零值、负值或异常时，应重复测量，重复测量 井段不小于50m；如不能说明原因，应更换仪器验证；
测井原始资料质量要求 原始图：
岩
3、重复曲线与主曲线形状应基本相同。井眼规则处，当测 量孔隙度大于7个孔隙度单位时，重复测量值相对误差应小 于7%；当测量孔隙度不大于7个孔隙度单位时，重复测量值 误差在±0.5个孔隙度单位以内。
测井5132质量标准

测井5132质量标准

测井5132质量标准
前言
测井原始资料质量受多种因素影响，主要因素有 测井设备的技术状况、操作人员的素质、测井环境等。
测井5132质量标准
最大井斜55 度，钻井液 电阻率0.2欧 姆米/18度
测井5132质量标准
测井5132质量标准
测井5132质量标准
测井5132质量标准
前言
对测井原始资料的检验是一个综合分析的过程，其 难度不小于测井资料解释，这就需要测井原始资料检验 员严格按照质量检验标准，从地质、测井、钻井等各方 面进行分析，取全、取准各项测井原始资料，为下一步 的资料解释工作奠定较好的基础。
测井5132质量标准
CLS3700下井仪器技术指标
测井5132质量标准
二、图 头
根据所测井的类型、测量项目正确选择 图头标题号，做到三者一致;
测井5132质量标准
图头
内容齐全、准确，应包括： a) 图头标题、公司名、井名、油区、地区、文件号； b) 井位x、y坐标或经纬度、永久深度基准面名称、海拔高度、 测井深度基准面名称、转盘面高、钻台高、地面高、其它测 量内容； c) 测井日期、仪器下井次数、测井项目、钻井深度、测井深 度、测量井段底部深度、测量井段顶部深度； d) 套管内径、套管下深、测量的套管下深、钻头程序；
原始图
测井5132质量标准
地面仪器：3700 密度仪器：2227； 系列号：113976
测井5132质量标准
三孔隙度曲线在灰 岩处基本重合，在泥岩 或白云岩含量较高的地 层有较大的差异。
测井5132质量标准
五、数据记录
1 现场回放数据记录，数据记录与明记录不一致时，应补测或 重新测井。 2 原始数据记录清单应填写齐全，清单内容包括井号、井段、 曲线名称、测量日期、测井队别、文件号，同时应标注主曲线、 重复曲线和重复测井（接图用）曲线的文件号。 3 编辑盘（带）应按资料处理中心要求的数据格式拷贝；各条 曲线深度对齐，曲线间的深度误差小于0.4 m；磁盘或磁带贴标 签，标明井号、测井日期、测量井段、数据格式、文件名、记 录密度、测井队别、操作员及队长姓名。 4 每盘（盒）磁带应打印文件检索目录，并标明正式资料的文 件号。

裸眼井测井资料现场验收标准和实例分析


二、对 原 始 图 的 检 查 要 求：
1 ．图面整洁、清晰、走纸均匀；曲线布局合理，曲线交叉 处清楚易辨。 2．曲线线条宽度小于0.5mm，格线清楚。遇阻曲线稳定、
平滑（不包括放射性测井）。
3．各条曲线测量值应分别与地区岩性规律相吻合。曲线若
出现与井下条件无关的零值、负值与畸变，应更换仪器验 证。
第 四 节:
刻 度 检 查
刻度记录是现代测井的一个整体部分， 正确的刻度能够提供质量控制，有助于 评价测井资料的质量。现场的一个完整 的刻度包括车间刻度、车间检定(又称车 间校验，主校验，下同）、测前检定(又 称测前校验)、测后检定(又称测后校验)。
一、 刻 度 原 理
测井仪器产生的信号与测量的井下参数 有关，通过刻度建立和记录仪器信号与 其所代表的井下参数之间关系，刻度过 程同时消除仪器范围内的电子飘移，使 测井过程不致于引起大的误差，保证同 类型仪器计量结果的统一。
第二节: 测井深度检查
测井深度是测井质量控制的关键内容之一，它 关系到被测物的埋藏深度，以及钻井、射孔、 试油等一系列施工作业的质量，减少施工作业 事故的发生。 测井深度以深度参考点为标准，套管鞋深度和 上次测井曲线的深度是本次测井的参考深度。 在同一口井中不同井身结构的套管和多次测量 曲线的深度衔接应该准确。
第五节:单项测井原始资料质量
单项测井原始曲线检查应特别注意以下内容： ——与深度参考点比较,深度误差在允许误差范围之内； —— 记录曲线必须完整 , 要有井底遇阻曲线 , 上测至规定的 深度； ——重复接图曲线﹙除井径曲线﹚,重复误差不得超过允许 误差； ——重复测井曲线,重复误差不得超过允许误差； ——与对照物进行数值比较,测量值不得超过规定要求； ——与相关曲线进行形状和测量值对比； ——对曲线上出现的异常进行分析； ——不得超速； ——仪器刻度记录完整,刻度误差不超过允许误差。

石油测井技术服务方案

七、技术服务案1．投标人应根据招标文件和对现场的勘察情况，采用文字并结合图表形式，参考以下要点编制本工程的技术服务案：（1）测井、射工程技术服务案及技术措施；（2）质量管理体系与措施；（3）技术服务总进度计划及保证措施（包括以横道图或标明关键线路的网络进度计划、保障进度计划需要的主要技术服务机械设备、劳动力需求计划及保证措施、材料设备进场计划及其他保证措施等）；（4）技术服务安全管理体系与措施；（5）技术服务文明措施计划；（6）技术服务场地治安保卫管理计划；（7）技术服务环保管理体系与措施；（8）冬季和雨季技术服务案；（9）施工现场总平面布置（投标人应递交一份施工现场总平面图，绘出现场布置图表并附文字说明，说明相关设施的情况和布置）；（10）施工组织机构（若技术服务案采用“暗标”式评审，则在任情况下，“施工组织机构”不得涉及人员姓名、简历、公司名称等暴露投标人身份的容）；（11）投标人技术服务围拟分包的工作（按第二章“投标人须知”第1.11款的规定）、材料计划和劳动力计划；（12）任可能的紧急情况的处理措施、预案以及抵抗风险（包括测井、射工程技术服务过程中可能遇到的各种风险）的措施；（13）对专业分包工程的配合、协调、管理、服务案；（14）招标文件规定的其他容。

2．若投标人须知规定技术服务案采用技术“暗标”式评审，则技术服务案的编制和装订应按附表七“技术服务案（技术暗标部分）编制及装订要求”编制和装订技术服务案。

3．技术服务案除采用文字表述外可附下列图表，图表及格式要求附后。

若采用技术暗标评审，则下述表格应按照章节容，格按给定的格式附在相应的章节中。

第一部分测井、射工程技术服务案及技术措施；一、培训对参与中国华油集团公司分公司的全体人员进行培训，包括认识该区块的重要性和特殊性、学习取全取准测井资料的保证措施、讨论各岗位的技术难点和应对措施并进行相应的技术演练等等。

通过培训增强参与人员的责任感、主动性和积极性。

测井原始资料质量要求


测井原始资料质量要求
3、电阻率测井项目的选择：
（1）油基或淡水泥浆砂泥岩剖面、中—低阻地层（小 于50欧姆米）、中厚层（大于2米） （2）盐水泥浆井、高阻薄层地区、碳酸盐岩及火成岩 等高阻地区。
盐水泥浆：温度在18度时泥浆滤液电阻率小于0.5欧姆•米。
测井原始资料质量要求
二、测井原始曲线的验收及典型图例
分层 不清
螺纹井 眼对微电 极测井影 响较大， 应与交流 电干扰区 别开
微电极测井
井径螺纹
泥浆中混有 原油造成泥浆 沾度过大对微 电极测井有较 大影响
微电极测井
补偿声波测井
2、计算储层孔隙度曲线
（1）补偿声波测井
测井前、后应分别在无水泥粘附的套管中测量 不少于10m的时差曲线，测量值应在 57µs/ft±2µs/ft（187µs/m±7µs/m）以内。
补偿密度和岩性密度测井
补偿（岩性）密度测井应记录体积 密度、补偿值和井径曲线。
除钻井液中加重晶石或地层为煤层、 黄铁矿层等，密度补偿值一般不应出现 负值；岩性密度中的光电吸收截面指数 曲线应能反映地层岩性的变化；井径曲 线数值、形状应正确。
岩性密度测井
砂 岩
Pe=1.8
补偿密度和岩性密度测井
重复曲线与主曲线形状应基本相同，在井 壁规则处，重复测量值误差在±0.03g/cm3以 内。在井壁规则处，光电吸收截面指数重复测 量值相对误差应小于5.3%。
自然伽马测井
（2）自然伽马测井
曲线符合地区规律，与地层岩性有较好 的对应性。一般情况下，泥岩层或含有放射 性物质的地层呈高自然伽马特征，而砂岩层、 致密地层及纯灰岩地层呈低自然伽马特征。
自然电位测井
自然伽马测井
曲线与自然电位、补偿中子、体积密度、 补偿声波及双感应或双侧向曲线有相关性。

核磁共振测井资料处理及解释规范

核磁共振测井资料处理及解释规范I范围本标准规定了MRIL-C型、MRIL-C/TP型和MRIL-Prime型核磁共振测井数据处理和解释的技术要求。

本标准适用于MRIL-C型、MRIL-C/TP型和MRIL-Prime型核磁共振测井数据的处理和解释。

2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

SY/T 5132测井原始资料质量要求SY/T 5360裸眼井单井测井数据处理流程3解释软件解释软件包括：——express解释软件；——DPP解释软件。

4测井资料质量检验4.1依据SY/T 5132规定对测井原始资料进行质量检验。

4.2检查对比原始测井资料与编辑回放测井资料的一致性。

5数据合并及深度校正5.1数据合并测井资料处理前，应将程序中所用到的测井数据转换成统一的数据格式，并合并为一个文件。

5.2深度校正用核磁共振测井并测的自然伽马曲线进行深度校正。

6 MRIL -C型、MRIL - C/TP型核磁共振测井资料处理6.1处理流程MRIL -C型、MRIL - C/TP型资料处理流程如图1。

图1 MRIL-C型、MRIL-C/TP型资料处理流程图6.2回波处理( MRILPOST)6.2.1回波处理流程如图2.图2回波处理流程图6.2.2对回波串进行反演拟合，得到T2分布、核磁共振有效孔隙度、地层束缚水孔隙度和可动流体孔隙度等。

6.2.3输入曲线主要包括：——ECHO:长等待时间原始回波串，单位为毫秒(ms)；——ECHOB：短等待时间原始回波串，单位为毫秒(ms)。

6.2.4输入参数主要包括：-STEP：开关控制选择，表示暂停或继续；-DEPTH：深度信息；-BIN：用拟合回波串所用Bin的个数；-ECHO：计算T2分布的原始回波申序号、回波个数和回波间隔；-MODE：显示操作模式（浏览或记录）；-SCALE：设置比例；-FILTER：设置低通滤波和平均值参数。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4 曲线测量值应与地区规律相接近，当出现与井下条件无关的零值 、负值或异常时，应重复测量，重复测量井段不小于50m，如不能说 明原因，应更换仪器验证。
5 同次测井曲线补接时，接图处曲线重复测量井段应大于25m；不同 次测井曲线补接时，接图处曲线重复测量井段应大于50m。
接图曲线 重复测量值允许误差不大于相应曲线重复曲线的误差要求。
三、原始测井图6 各条主曲线接图或曲线间深度误差超过规定时，应编辑回放完整 曲线，连同原始测井图交质量检验人员。
7 依据测井施工单要求进行测井施工，由于仪器连接或井底沉砂等 原因造成的漏测井段应少于15m或符合地质要求，遇阻曲线应平直稳 定（放射性测井应考虑统计起伏）。
8 曲线图应记录张力曲线、测速标记及测速曲线。
4 每盘（盒）磁带应打印文件检索目录，并标明正式资料的文 件号。
六、测井深度1 测井电缆的深度记号按规定在深度标准井内或地面电缆丈 量系统中进行注磁标记。
电缆每25 m做一个深度记号，每 500m做一个特殊记号，电缆零长用丈量数据；在地面电缆丈 量系统中进行注磁标记的电缆，应在深度标准井内进行深度 校验，每1000m电缆深度误差不应超过0.2m。
5 测井曲线确定的表层套管深度与套管实际下深允许误差为0.5m，与技术套管的深度误差不应大于0.1%；深度误差 超出规定，应查明原因。
测井5132质量标准
测井原始资料质量要求（5132标准宣传）胜利测井公司（冷洪涛）
前言优质的测井原始资料是测井解释的前提和基础。
测井原始资料包括各种仪器的刻度和校验数据、测井 原始曲线、数字记录及其它有关资料。
测井原始资料 质量的优劣，不仅影响解释成果的可靠性，也影响着 对一个地区的评价和方案部署，优质的测井资料对油 田的勘探、开发有着重要意义。
图头内容齐全、准确，应包括： a) 图头标题、公司名、井名、油区、地区、文件号； b) 井位x、y坐标或经纬度、永久深度基准面名称、海拔高度、 测井深度基准面名称、转盘面高、钻台高、地面高、其它测 量内容； c) 测井日期、仪器下井次数、测井项目、钻井深度、测井深 度、测量井段底部深度、测量井段顶部深度； d) 套管内径、套管下深、测量的套管下深、钻头程序；
前言测井原始资料质量受多种因素影响，主要因素有 测井设备的技术状况、操作人员的素质、测井环境等。
最大井斜55 度，钻井液 电阻率0.2欧 姆米/18度
前言对测井原始资料的检验是一个综合分析的过程，其 难度不小于测井资料解释，这就需要测井原始资料检验 员严格按照质量检验标准，从地质、测井、钻井等各方 面进行分析，取全、取准各项测井原始资料，为下一步 的资料解释工作奠定较好的基础。
9 测井深度记号齐全准确，深度比例为1：200的曲线不应连续缺失 两个记号；1：500的曲线不应连续缺失三个记号；井底和套管鞋附近 不应缺失记号。
上测
下测
原始图曲线刻度标尺应便于读取数值、岩性划分和质量控制，三孔隙度曲线绘在R10—R20区，可按下列标尺刻度： 中子（%） 密度（g/cm?） 声波（us/ft）灰岩： 45 -15 1.96 2.96 120 20砂岩： 45 -15 1.9 2.9 130 30（浅地层） 60 0 1.7 2.7160 60
2 非磁性记号深度系统，应定期在深度标准井内Βιβλιοθήκη 行深度校 验，其深度误差符合1的规定。
3 在钻井液密度差别不大的情况下，同一口井不同次测量或 不同电缆的同次测量，其深度误差不超过0.05％。
测井深度4 几种仪器组合测井时，同次测量的各条曲线深度误差 不超过0.2m；条件允许时，每次测井应测量用于校深的自 然伽马曲线。
三、刻度与校验仪器的刻度、校验是保证测井质量的关键 点之一，各种测井仪器必须按有关规定进行刻 度，测井仪器每经大修或更换主要元器件应重 新刻度。
按有关刻度规程定期校验专用标准器， 按规定校准钻井液测量装置。
刻度与校验下井测井仪器的刻度与校验分为：主刻度、 主校验、测前校验和测后校验。
电缆地层压力测试——泵压曲线刻度系数对测井 曲线数值的影响， 钻井液电阻率 1.06欧姆米/18度
三孔隙度曲线在砂 层处基本重合，在 泥岩含量较高的地 层有较大的差异， 易于从曲线上识别 岩性、读取孔隙度 数值及判断岩性。
原始图
地面仪器：3700 密度仪器：2227； 系列号：113976
三孔隙度曲线在灰 岩处基本重合，在泥岩 或白云岩含量较高的地 层有较大的差异。
五、数据记录1 现场回放数据记录，数据记录与明记录不一致时，应补测或 重新测井。
2 原始数据记录清单应填写齐全，清单内容包括井号、井段、 曲线名称、测量日期、测井队别、文件号，同时应标注主曲线、 重复曲线和重复测井（接图用）曲线的文件号。
3 编辑盘（带）应按资料处理中心要求的数据格式拷贝；各条 曲线深度对齐，曲线间的深度误差小于0.4 m；磁盘或磁带贴标 签，标明井号、测井日期、测量井段、数据格式、文件名、记 录密度、测井队别、操作员及队长姓名。
测井原始资料质量要求第一节 通用要求 第二节 单项曲线质量要求
测井原始资料质量要求 第一节 通用要求
一、测井仪器、设备测井使用的仪器、设备符合技术要求，详 细的了解各种仪器设备技术规范指标。
CLS3700下井仪器技术指标
CLS3700下井仪器技术指标
二、图 头根据所测井的类型、测量项目正确选择 图头标题号，做到三者一致;
CLS3700仪器刻度与校验要求
CLS3700仪器刻度与校验要求
四、原始测井图1 重复文件、主文件、接图文件（有接图时）、测井参数、仪器参 数、刻度与校验数据、图头应连续打印。
2 图面整洁、清晰、走纸均匀，成象测井图颜色对比合理、图象清 晰。
3 曲线绘图刻度尺规范，便于读值；曲线布局、线型选择合理，曲 线交叉处清晰可辨。
图头e) 钻井液性能（密度、粘度、PH值、失水），钻井液电阻 率Rm、钻井液滤液电阻率Rmf、钻井液泥饼电阻率Rmc及样品 来源，以及测量电阻率时的温度； f)钻井液循环时间、仪器到达井底时间、井底温度； g)测井设备号、测井队号、操作员、队长姓名； h)仪器信息（仪器名、仪器系列号、仪器编号及仪器在仪器 串中的位置等）、零长计算； I)在附注栏内标明需要说明的其它信息。
