【完整升级版】110KV主变电所施工组织设计变电

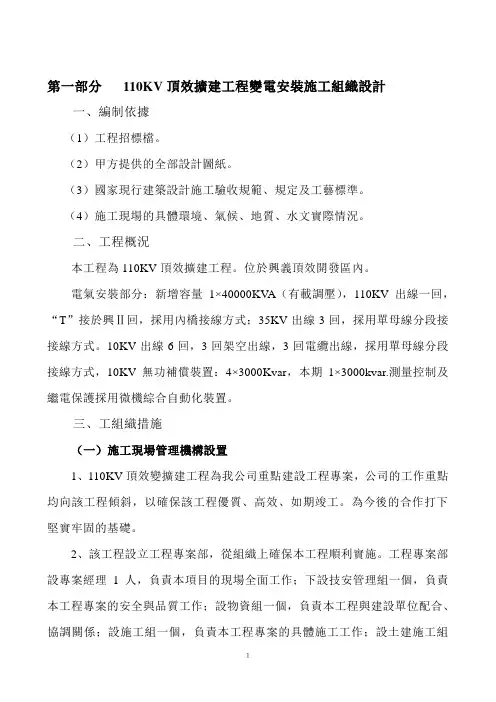

第一部分110KV頂效擴建工程變電安裝施工組織設計一、編制依據（1）工程招標檔。

（2）甲方提供的全部設計圖紙。

（3）國家現行建築設計施工驗收規範、規定及工藝標準。

（4）施工現場的具體環境、氣候、地質、水文實際情況。

二、工程概況本工程為110KV頂效擴建工程。

位於興義頂效開發區內。

電氣安裝部分：新增容量1×40000KV A（有載調壓），110KV出線一回，“T”接於興Ⅱ回，採用內橋接線方式；35KV出線3回，採用單母線分段接接線方式。

10KV出線6回，3回架空出線，3回電纜出線，採用單母線分段接線方式，10KV無功補償裝置：4×3000Kvar，本期1×3000kvar.測量控制及繼電保護採用微機綜合自動化裝置。

三、工組織措施（一）施工現場管理機構設置1、110KV頂效變擴建工程為我公司重點建設工程專案，公司的工作重點均向該工程傾斜，以確保該工程優質、高效、如期竣工。

為今後的合作打下堅實牢固的基礎。

2、該工程設立工程專案部，從組織上確保本工程順利實施。

工程專案部設專案經理1人，負責本項目的現場全面工作；下設技安管理組一個，負責本工程專案的安全與品質工作；設物資組一個，負責本工程與建設單位配合、協調關係；設施工組一個，負責本工程專案的具體施工工作；設土建施工組１一個，具體負責本工程專案的土建施工工作。

附：工程專案部人員名單：專案經理：技安組：物資組：施工組：專案部機構方框圖（二）施工、技術力量的組織２為了達到建設單位對本工程品質與工期的要求，我們詳細瞭解分析了變電站的情況，詳閱了施工圖紙與有關說明，根據本工程的具體情況，我們對施工技術力量作如下安裝：安排安裝二公司進駐現場施工。

根據再起工作面安排施工班組多少進入施工現場，每一個班組配各專業技術工人7—9人土建工作由專業施工隊在指導下完成。

班組成員、基本技術工作均持證上崗。

施工班組將建立健全完善的施工作業管理制度，以確保本施工組織的圓滿實施。

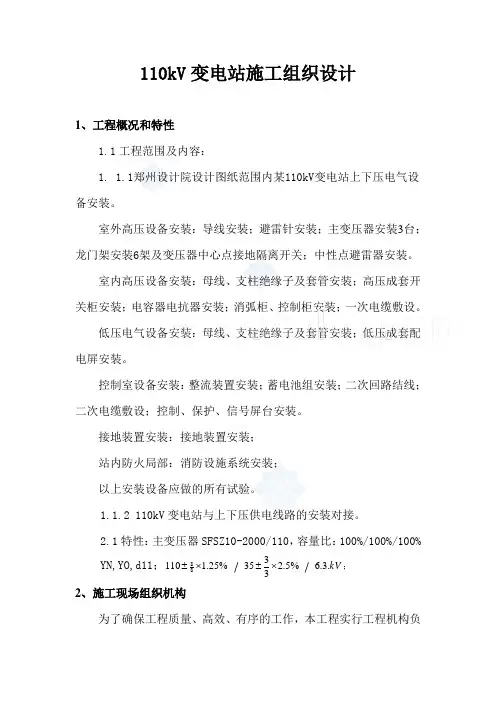

110kV 变电站施工组织设计1、工程概况和特性1.1工程范围及内容：1. 1.1郑州设计院设计图纸范围内某110kV 变电站上下压电气设备安装。

室外高压设备安装：导线安装；避雷针安装；主变压器安装3台；龙门架安装6架及变压器中心点接地隔离开关；中性点避雷器安装。

室内高压设备安装：母线、支柱绝缘子及套管安装；高压成套开关柜安装；电容器电抗器安装；消弧柜、控制柜安装；一次电缆敷设。

低压电气设备安装：母线、支柱绝缘子及套管安装；低压成套配电屏安装。

控制室设备安装：整流装置安装；蓄电池组安装；二次回路结线；二次电缆敷设；控制、保护、信号屏台安装。

接地装置安装：接地装置安装；站内防火局部：消防设施系统安装；以上安装设备应做的所有试验。

1.1.2 110kV 变电站与上下压供电线路的安装对接。

2.1特性：主变压器SFSZ10-2000/110，容量比：100%/100%/100%YN,YO,d11；kV .3.6%5.23335%25.111088⨯±⨯± ；2、施工现场组织机构为了确保工程质量、高效、有序的工作，本工程实行工程机构负责制。

成立110kV 某变电站新建工程工程管理部。

工程经理部的人员由公司各职能部门选派的工作骨干组成，在工程部中承当相应的工作。

对于不能胜任工作或玩忽职守的人员，监理工程师有权提出撤换要求，工程部应根据监理工程师的要求从速完成人员撤换。

工程经理部设工程经理、工程总工各一人，下设电气试验室、变电安装班、配电安装班，全面负责工程施工。

2.1 组织机构关系图见附图一。

2.2 工程主要负责人简介见附工程经理表。

3、施工方案3.1 施工准备阶段技术准备1〕组织相关的专业技术人员进行施工图会审；2〕编制工程进度方案及材料和设备需用方案，编制加工件的加工方案，提交详细加工图纸；3〕编写主要施工作业指导书并对作业人员进行交底；4〕准备好施工安装技术记录、试验报告、开箱记录等各种记录表格；5〕对工程施工所需的设备、机具、仪器仪表进行全面检测、维修和保养，确保其能正常工作。

110KV变电站工程施工组织设计施工单位：编制日期：目录1、工程概况 (1)2、施工部署 (1)3、施工准备 (1)4、施工组织部署 (5)5、工期目标 (10)6、质量保证措施、 (10)7、安全生产 (13)8、环境保护及文明施工 (21)110KV变电站工程施工组织设计一、工程概况二、施工部署本工程场地平整，采用挖掘机挖土，自卸汽车运土，运距大约10公里，土方开挖完成即用挖掘机开挖围墙基础.三、施工准备1.技术准备:利用开工前的时间及时组织各有关人员认真学习图纸，领会图纸意图，组织图纸会审，编制施工预算及材料供应计划，做好前期工程技术资料和现场资料及后期工程技术资料的准备工作。

2.材料机具准备:编制材料、机械设备进场计划，开工同时完成现场临时设施的修建，做好施工现场临时用水、用电、道路的布置和安装，做好工程几大材的购进工作，和冬季施工设施、设备和材料的采购及购进工作。

3.管理工作准备:组织施工力量，做好施工队伍的工种编制及施工分工，合理调配劳动力，做好进场人员的安全教育和岗位技术培训。

落实组织管理机构和人员编制，制定各项管理制度和任务目标。

4.施工组织部署:为保证本工程的质量、安全和工期达到承诺的目标，本工程将作为我公司今年的重点工程在管理层、施工力量、机械设备等各方面给予重点支持。

抽调懂技术、善管理、能力强的管理人员组织项目经理部（项目部人员配备见附表）下设专业组。

劳务层由本公司的自有力量组成，以保证施工需要。

5.项目班子:由项目经理、项目总工、项目技术负责人组成，负责工程的组织、决策、协调，对工程的进度、质量、成本、安全和现场文明施工全面负责。

6.专业组:技术组：编制和贯彻施工组织设计，对分项工程和施工工序进行技术交底，组织技术培训，办理工程变更手续，汇集各种技术资料。

工程组：制定和实施生产计划，调配施工人员和施工工序衔接，组织质量、安全检查、监督落实整改方案，完成统计，反馈工程任务完成情况。

110kV变电站施工组织设计1. 引言本文档旨在对110kV变电站的施工组织进行设计，确保施工过程安全、高效、有序进行。

变电站施工组织设计是保证工程质量的重要环节，必须合理规划和组织各项施工活动。

2. 施工组织原则在进行110kV变电站施工组织设计时，应遵循以下原则：- 安全第一：确保施工过程中的人员和设备安全；- 高效有序：合理安排施工流程，提高施工效率；- 资源合理利用：合理安排人力、物力等资源，并保障其有效利用；- 项目管理：建立有效的监督和管理机制，确保项目按计划进行；- 环境保护：采取措施减少对周围环境的影响。

3. 施工组织设计内容110kV变电站施工组织设计的主要内容包括但不限于以下几个方面：3.1 施工流程设计对110kV变电站的施工流程进行细化和安排，并确定各个施工阶段的主要任务和时间要求。

确保施工过程按序进行，减少施工期间的可能冲突和延误。

3.2 施工资源配置合理安排施工所需的人力、物力和财力等资源，确保它们能够按时、按量到位。

在资源配置过程中，要考虑资源之间的协调和利用效率，从而降低成本并提高施工效率。

3.3 安全管理制定详细的安全管理措施和工作规范，确保施工现场的安全和人员的健康。

包括但不限于施工现场的安全巡查、安全培训、安全设备的配备等。

3.4 质量控制制定质量控制方案，明确各个施工阶段的质量要求和控制点。

通过有效的质量控制措施，确保变电站的施工质量符合相关标准和要求。

3.5 进度管理建立项目进度管理机制，监控施工进度，并及时调整和协调各个施工任务。

确保按时完成各项施工任务，保证整个工程项目的进度。

3.6 环境保护采取措施减少施工对周围环境的影响，确保施工过程符合环境保护要求。

包括但不限于噪音控制、污水处理、废物处理等环保措施的执行。

4. 总结本文档对110kV变电站施工组织设计进行了简要介绍，并提出了施工组织设计的原则和内容。

施工组织设计的合理规划和组织对于保证工程质量和进度至关重要，需根据具体情况进行详细的设计和实施。

110KV变电站施工组织设计KV顶效变扩建工程施工组织设计广安市建筑总公司 XX年x月x日１第一部分 KV顶效扩建工程变电安装施工组织设计一、编制依据工程招标文件甲方提供的全部设计图纸国家现行建筑设计施工验收规范、规定及工艺标准施工现场的具体环境、气候、地质、水文实际情况二、工程概况本工程为KV顶效扩建工程位于兴义顶效开发区内电气安装部分：新增容量1×，KV出线一回，“T”接于兴Ⅱ回，采用内桥接线方式；35KV出线3回，采用单母线分段接接线方式10KV出线6回，3回架空出线，3回电缆出线，采用单母线分段接线方式，10KV无功补偿装置：4×，本期1×测量控制及继电保护采用微机综合自动化装置三、工组织措施施工现场管理机构设置1、KV顶效变扩建工程为我公司重点建设工程项目，公司的工作重点均向该工程倾斜，以确保该工程优质、高效、如期竣工为今后的合作打下坚实牢固的基础2、该工程设立工程项目部，从组织上确保本工程顺利实施工程项目部设项目经理1人，负责本项目的现场全面工作；下设技安管理组一个，负责本工程项目的安全与质量工作；设物资组一个，负责本工程与建设单位配合、协调关系；设施工组一个，负责本工程项目的具体施工工作；设土建施工组一个，具体负责本工程项目的土建施工工作附：工程项目部人员名单：项目经理：２技安组：物资组：施工组：项目部机构方框图项目工程师唐德俊公司法人代表项目经理阳友朋施工负责人阳朋伶土建班设备安装质检员安全员采购员财务阳友朋后勤保管员班班长长伍伍建显书建电站的情况，详阅了施工图纸与有关说明，根据本工程的具体情况，我们对施工技术力量作如下安装：安排安装二公司进驻现场施工根据再起工作面安排施工班组多少进入施工现场，每一个班组配各专业技术工人7—9人土建工作由专业施工队在指导下完成班组成员、基本技术工作均持证上岗施工班组将建立健全完善３班班长长李李昌昌彬彬施工、技术力量的组织为了达到建设单位对本工程质量与工期的要求，我们详细了解分析了变唐唐德德俊俊王朝顺阳朋伶韦永芬游思文的施工作业管理制度，以确保本施工组织的圆满实施施工机构管理人员表姓名施工人员配备表序号 1 2 3 4 合计施工机具安排为了提高工作效益，便于统一管理，适时调度、加强本工程各班组的分工、协作关系我公司将在现场配备工程施工车二辆，主要负责现场交通和现场材料转运除此之外，我们还将配备完善的施工机具，详见[主要施工机械设备表]主要施工机构设备表序号职务职称备注工种电工起重工焊工安装工人数备注机械名称单位４数量备注1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18施工车切割机绞磨经纬仪水平仪抱杆焊接工具滑轮各型钢丝绳各型白综绳起吊葫芦起吊葫芦起吊葫芦起吊葫芦氧焊工具电工工具紧线器接地摇表辆台台台台副套个 M M 只只只只套套把四、技术措施1、电力变压器安装：所使用变压器符合国家或部颁布的现行技术标准，并有合格证件、有铭牌，其材质、规格、型号达到相应的技术标准压器的装卸：变压器在装卸时，就防止因车辆弹簧伸缩而引起的倾倒，应设专人观测车辆平台的升降情况；卸车点的土质、站台必须坚实；应严防倾倒或倾角不得超过15度５变压器的运输：运输速度应符合制造厂的规定；变压器的升降操作应协调，各受力点均匀，并及时垫好垫块；运输途中应保持正压，气体压力应为—；应有防雨、防潮措施变压器到达现场后，应开笨检修清点，规格就符合设计要求，附件、配件齐全，制造厂的技术文件应齐全，并按规范作外观检查变压器的排氮、干燥：排氮口应装设在空气流通处；破坏真空时应避免潮湿空气进入；当含氧量示达到18%以上时，人员不得进入变压器的干燥：应先进行预热；抽真空时，将油箱内抽成，然后按每小时均匀增高至极限允许值为止；抽真空时，应监视箱壁的弹性变形，其最大值不得超过壁厚的2倍；干燥后的变压器应进行器身检查，所有螺栓压紧部分应无松动，绝缘表面应无过热异常情况，如不能及时检查时，应先注以合格油，油温可预热至50—C，绕组温度应高于油温变压器的就位安装:1-1变压器基础的轨道应水平，轨距与轮距应配合；装有气体继电器的变压器，应使其顶盖沿气体继电器气流方向有1%—%的升高坡度当与封闭母线连接时，基套管中心线应与封闭母线中心线相符装有滚轮的变压器，基滚轮应能灵活转动，在设备就位后，应将滚轮用能拆卸的制动装置加以固定1-2密封处理应符合下列要求：所有法兰连接处应的耐油密封垫密封，密封垫必须无扭曲、变形、裂绞和毛刺，密封垫应与法兰的尽寸相配合；法兰连接面应平整、清洁；密封垫应擦拭干净，安装位置应准确；基塔接处的厚度应与基原厚度相同，橡胶密封垫的压缩量不宜超过1/3６1-3有载调压切换装置的安装应符合下列要求：传动机构中的操作机构、电动机、传动齿轮和杠杆应固定可靠，连接位置正确，且操作灵活，无卡阻现象，传动结构的摩擦部分庆涂以适合当地气候条件的润滑脂；切换开关的触头及基连线应完好无损，且接触良好，其限流电阻应完好，无断裂现象；切换装置的工作顺序应符合产品出厂要求，切换装置在极限位置时，基机构联锁与极限开关的电气联锁动作应正确；位置指示器应动作正常，指示正确；切换开关油箱内应清洁，油箱应密封试验，具密封良好；注入油箱中的绝缘油基绝缘强度应符合产品的技术要求1-4冷却装置在安装前应按制造厂规定的压力值用气压或油压进行密封试验，并应符合下列要求：散热器、强迫油循环风冷却器，持续30应无渗漏；强迫油循环水冷却器，持续1h应无渗漏，水、油系统应分别检查渗漏冷却装置在安装前应用合格的绝缘油经净油机循环冲干净，并将残油排放干净冷却装置安装完毕后应立即注满油风扇电动机及叶片安装牢固，并应转动灵活，无卡阻；试转动时应无振动、过热；叶片应无扭曲变形与风筒碰擦等情况，转向应正确；电动机的电源配线应采用具有耐油性有的绝缘导线管路中的阀门应操作灵活，开闭位置应正确；阀门及法兰连接处应密封良好外接油管管路在安装前，应进行彻底除锈并清洗干净；管道安装后，油管应涂黄漆，水管就涂黑漆，并应有流向标志油泵转向应正确，转动时应无异常噪声、振动或过热现象；基密封应良好，无渗油或进气现象差压断电器、流速断电器应经校验合格，且密封良好，动作可靠水冷却装置停用时，应将水放尽 1-5储油柜的安装应符合下列要求：７储油柜安装前，应清洗干净胶囊式储油柜中的胶囊或隔膜式储油柜中的隔膜应完整无破损；胶囊在缓慢充气胀开后检查是否有漏气现象胶囊沿长轴方向与储油柜的长轴保持平行，不应扭偏；胶囊口的密封应良好，呼吸应通畅油位表动作应灵活，油位表或油标管的指示必须与储油柜的真实油位相符，不得出现假油位油位表的信号接点位置正确，绝缘良好1-6升高座的安装应符合下列要求：升高座安装前，应先完成电流互感器的试验，电流互感器出线端子板应绝缘良好，基接线螺栓和固定件的垫块应紧固，端子板应密封良好，无渗油现象安装升安装升高座时，应使电流互感器铭牌位置面向油箱外侧，放气塞位置应在升高座最高处电流互感器和升高座的中心应一致绝缘筒应安装牢固，其安装位置不应使变压器引出线与之相碰 1-7套管的安装应符合下列要求：套管安装前应进行下列检查：瓷套表面应无裂缝、伤痕；套管、法兰颈部及均压球内壁应清擦干净；套管应经试验合格；充油套管无渗油现象，油位指示正常充油套管的内部绝缘已确认受潮时，应予干燥处理；KV及以上的套管应真空注油高压套管穿缆的应力锥应插入套的的均压罩内，其引出端头与套管顶部接线柱边接处应擦拭干净，接触紧密；高压套与引出线接口的密封波纹盘结８构的安装应严格按制造厂的规定进行套管顶部结构的密封垫应安装正确，密封应良好，连接引线时，不应使顶部结构松扣充油套管的油标应面向外侧，套管末屏应接地良好2、高压电器装置：a、设备与器材到达现场后，应开箱检查清点，规格应符合设计要求，附件、备件应齐全；启辉器的技术文件应齐全；b、外观检查：框架是否锈蚀，有无开焊或变形，绝缘瓷件有无损坏和裂纹，拉撑绝缘子两头螺栓是否牢固；消弧件齐全，无变形损坏；负荷开关保险测无断丝3、在配电室内，设备及母线的桥加安装后，作好抹光地面的工作，进行装饰工作时有可能损坏已安装设备，或设备安装后不能再进行的装饰工作应全部结束4、设备安装用的紧固件，除地脚螺栓外，应用镀锌制品接线端子及载流部分应清洁，且接触良好安装绝缘子前，应对绝缘子表现清洁，绝缘子外观无裂纹、破损、焊接残留斑点等缺陷；瓷铁粘合应牢固并用不低于V的兆欧表逐个进行绝缘测试，在干燥情况下绝缘电阻应大于兆欧5、隔离开关的底座转动部分应灵活设备安装时应平正、垂直，安装后设备底座受力均匀，防止变形，固定牢固6、隔离开关、负荷开关合闸后，触头间的相对位置、备用行程以及分闸状态触头间的净距或拉开角度应符合产品的技术规定7、隔离开关、负荷开关的导电部位，接触表面应平整、清洁、无氧化膜，并应涂以薄层中性凡士林或复合脂，载流部分的可挠连接不得有折损，载流部分表面应无严重的凹陷及锈蚀，触头间应接触紧密，两侧的接触压力应均匀8、高压熔断器的安装应符合规定9、耐压试验：高压开关设备关电前应做工频耐压试验，试验可与其它高压设备同时进行９10、低压配电装置：a、设备到达现场后应检查的内容：包装和密封应良好，制造厂的技术文件应齐全，并有装箱清单，型号、规格应符合设计要求，附件备件齐全，元件无损坏情况；b、盘、柜设备应有铭牌，进货前应向工程师提交各种器村的样品，以确认材、规格、型号达到了相应的技术标准，并应妥善保管；c、电器元件布置原则应符合规范；d、配电盘、成套柜及基电器的安装严格按标准规范施工；e、屏柜及二次回路应按规定可靠接地11、电缆的敷设：a、电缆型号、规格、长度应符合设计要求，附件应齐全，电费外观不应受损；b、电缆封端应密，当外观检查有怀疑时，应进行受潮判断或试验；c、电缆应集中分类存放，并标明型号、电压、规格、长度，盘下应加垫，存放处不得积水，橡塑护套电缆应有防日晒措施；d、过路及穿墙处应加电缆管，电缆管不应有穿孔、裂缝和显著的凹凸不平，内壁应光滑，管口应无毛刺和尖锐棱角，管口宜做成喇叭形或磨圆，电缆管应在外涂防腐漆或沥青；e、电缆管的埋设深度不应小于人行道下不小于且应留 0 1%的排水坡度;f、电缆支架的制作与安装应符合规定；g、电缆敷设时应排列整齐，不宜交叉及时加以固定每50—米装设标志牌电缆之间及与其它建筑物、管道、道路之间平行与交叉时最小净距应满足规范规定；h、直埋电缆上、下部应铺以不小于mm厚的软土或沙层，并加盖保护板，其覆盖宽度应超过电缆两各50mm，保护板可以是砼盖板或砖块；I、直埋电缆回填土前应隐验合格，回填土应分层夯实12、配线工程：A、各种型号类型的电线进货通知工程师，以确定材质、规格、型号达到了相应的标准；B、按设计图纸规定的型号，按规范规定进行配线操作13、电器照明：A、电器照明的安装按已批准的设计进行施工；B、照明装置的接线必须牢固，接触良好；C、零接地或接零的灯具、插销、开关的金属外壳，应由接地螺栓连接；D、灯具配件应齐全、无损伤、变形，油漆剥落，１０灯罩破裂现象，灯头的绝缘外壳不应损伤的漏电，灯关开关的手柄不应有裸露的金属部分，灯具吊杆如为钢管内应不小于10mm 避厚不小于，灯线不应受拉力，灯线宜与吊链叉在一起，日光灯和高压水银灯及其附件应配套使用，安装位置便于检查，事故灯具照明应存特殊标志，行灯安装电压不得超过36伏，灯泡外部应有金属保护网，其它未尽事宜严格遵守规范；E、其它灯具的安装应按其相应规范标准安装操作14、接地与防雷：严格按图纸安装避雷网及接地她地板，接地用线，并按规定测定接地电阻，其它未尽事宜按规范执行五、工程质量保证措施1、实行全面质量管理，进行全员培训，实行质量责任制，建立拜师保重体系2、由工程项目经理任组长，成立质量检查小组，制定奖优罚劣制度和各种质检措施3、项目工程师以书面形式明确提出各部分项工程当中质量重点是哪些，提前制定措施，将质量弊病消灭在萌芽状态4、班组实行自检、互检、交接检制度，班组长主抓质量，每个班组另设兼职质检员5、每个项目开工前做好技术交底6、各作业组认真技术交底，特殊工种、新工艺、新技术，操作人员提前进行上岗培训7、质量小组随施工进行各分项工程质量检查，必须做好外加工、成品、半成品进场材料的抽样检查及外定货七簟检查，收取进场合格证书，做好开箱检查记录8、试验员做好全程原料试验，砼试块，砂浆试块及配比试验以及防水、地板砖等各种需检验的材料的试验，严把实验这一关9、组织质量控制QC小组配备足够人员，开展全面质量管理工作有针１１对发球也解决施工中出现的质量难题六、安全保证措施1、实行安全责任制，建立安全保证体系，组成项目经理任组长的安全领导小组，班组设兼职安全员，逐级负责日常安全施工工作2、坚决贯彻执行“安全第一，预防为主”的方针，定期进行安全联合检查，坚持周一安全全会制度，不断加强、提高全员安全施工思想意识3、进入施工现场必须戴好安全帽进行高处作业要系好安全带，高空传递物件时，需用绳子系好传递，严禁用抛递、严禁高空掉异物4、现场一般不安排立体交叉作业，必须进行立体交叉作业的施工部位，要经项目部批准，要设置防护棚，对操作人员安全防护措施落实后方可施工5、加强现场施工用火控制，动用明火必须由兴义供电局保卫部签发动火证6、易燃、易爆、有毒物品必须专库存放7、现场配齐消防栓、消防设备，并建立义务消防队伍，保证道路畅通 8、施工机械专人专机，严禁无证操作，塔式吊车同专业负责，吊篮上不许上人9、现场施工用电专人管理，严禁乱拉乱接，一闸多用各电器设备配齐漏电保护设备10、每日开工前，各组负责人必须向全体人员交代当日安全注意事项，并确认清楚无误后方可开工作业中，安全监护人不得参与工作或离开作业现场七、工期保证措施首先保证合同工期按期交工，在合同工期有保障的前提下，力争提前竣工、现场施工用水、用电必须能满足施工需要、施工现场配足劳力、材料、工具、机械设备，以满足施工流水的１２作业、合理安排各工序、各工种配合穿插，不留施工间歇、确保生产计划的严肃性，狠抓旬、日作业计划落实严所质量关，一次交验合格率%，将返工返修缩小到最低程度，压缩工期、提高现场解决问题的效率，对于施工进度障碍问题及时解决、充分利用施工大好季节，合理安排昼夜施工、采取有效成品保护措施，减少返工修补工期、及时组织外定货进场和材料进场工作，现场不出现停工待料现象、每天及时进行现场碰头会，掌握现场情况提出要解决的问题，布置第二天重点工作、每周一次项目部班子会，综合进度、质量、安全情况，确保正常施工八、现场文明施工措施、现场按贵州省建筑工地文明施工达标标准进行布置和管理设标牌，注明施工现场，技术质量，消防保卫负责人，严格按施工平面图布置，卫生区按段责任到人、现场实行“三清六好”，适时地开展劳动竞赛、现场材料堆放有序，工具存库整齐、场内雨季排水流畅，现场无积水、现场垃圾定点存放，定期外运九、冬雨季施工及夜间施工措施、冬季施工、挖土方可采用燃料燃烧并加铁皮挖好基槽用草席盖好、冬季砼施工浇砼后，应覆盖料布、草帘保温采用蓄热法施工，保证砼终凝前不受冻１３、砼冬季施工严格按冬季施工要求，做好防寒保温措施保证工程质量施工前应把冬季施工保证措施和施工要求，报现场监理工程师批准后实施、雨季施工要进行有组织排水，场内排水以明沟为主，过道年埋设水泥管，以下影响交通、雨期中经常检查机械功防雨保护，雨停之后进行漏电、现场水泥应搭好蓬保温，且又防淋，防止水泡，措施落实到人、雨后及下雪后，上脚手架作业人员要穿防滑鞋，如发现问题，及时修补、夜间施工配备足够的照明、垂直运输设专人指挥、工地负责人轮流值班，亲临现场指挥作业１４第二部分 KV顶效变“T”接兴册Ⅱ回KV输电线路工程施工组织设计一、工程概况KV顶效变“T”接兴册线Ⅱ回KV输电线路工程，全长千米共用杆塔基，其中砼耐张铁塔2基，耐张铁塔1基导线采用-/30钢芯铝绞线地形地质为：丘陵%，土夹石30%；岩石70%人力平均运距千米，汽车平均运距千米二、施工组织措施、施工现场管理机构设置为确保本工程优质并如期竣工设立该工程工程项目部，从组织上确保本工程顺利实施工程项目部设项目经理一人，负责本工程项目的现场全面工作；设质量管理组一个，负责现场安全、现场协调工作；设物质且一个，负责本工程建设的反有物质；设施工组一个，负责本工程项目的具体施工工作；设综合组一个，负责本工程项目的档案整理及资料搜集工作项目部机构设置项目经理：质量管理组：安全管理组：物资组：施工组：等人综合组：项目部机构方框图项目经理安全组质量组物质组综合组施工组１５施工人员配备表序号 1 2 3 4 5 合计工种电工起重工混凝土工钢筋工焊工人数 15 2 2 2 1 22主要施工机械设备表序号 1 2 3 4 5 6 7 8 9 10 11机械具名称工程指挥车施工车切割机绞磨经纬仪爬杆焊接工具接地摇表高压验电器接地线游标卡尺单位辆辆台台台付套台把组把数量备注小车卡车人力绞磨用钢管做成备注登高及高空作业经过训练专业专业专业施工机构安排三、施工技术措施、一般要求1、工程施工作业前，根据工程图纸及工艺的要求，建立施工技术作业规范，并在施工前进行交底已交底的措施未经技术负责人同意，不得擅自变更2、施工人员必须严格执行《电业安全工作规程》等规章制度严禁违章作业3、工程施工作业前，组织相关人员认真学习本工程施工项目技术和本工程施工组织设计，不清楚者要重学，李多次学１６4、认真做好隐蔽工程，并经监理单位胶建设单位验收合格、原材料及器材检验1、本工程所使用的原材料、器材，具有下列情况之一者，应重作检验，并经验收合格后方可使用：① 、超过规定保管期限都② 、因保管、运输不良等原因而有变质损坏可能者③ 、对原试验结果有怀疑或试样代表性不够者2、本工程电力线路使用的线材，架设前应进行外观检查，且应符合下列规定：①、不应有松股、交叉、折叠、断裂及破损等缺陷②、不应有严重腐蚀现象③、钢绞线，镀锌铁线表面镀锌层应良好，无腐蚀④、绝缘线表面应平整、光滑、色泽均匀，绝缘层厚度应符合规定绝缘线的绝缘子层应挤包紧密，且易剥离，绝缘线端部应有密封措施 3、为特殊目的使用的材料，尚应符合设计的特殊要求4、由黑色金属制造的附件和紧固件，除地脚螺栓外，应采用热浸镀锌制品5、各种连接螺栓宜有防松装置防松装置弹力应适宜，厚度应符合规定6、金属附件及螺栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀等现象螺栓与螺母的配合应良好加大尺寸的内螺纹与镀层的外螺纹配合，其公差应符合现国家标准《普通螺纹直径1—毫米公差》的粗牙三级标准，7、金具组装配合应良好，安装前应进行外观检查，且应符合下列规定：①、表面光洁，无裂纹、毛刺、飞边、砂眼、气泡待缺陷②、线夹转动灵活，与导线接触符合要求③、镀锌良好，无锌皮剥落、锈蚀现象8、绝缘子及瓷横绝缘子安装前应进行外观检查，且应符合下列规定：①、瓷件所铁件组合无歪斜现象，且结合紧密，铁件镀锌良好②、瓷釉光滑，无裂纹、缺釉、斑点、烧痕、气泡或瓷釉烧坏等缺陷③、弹簧销、弹簧垫的弹力适宜１７9、环行钢筋混凝土电杆制造质量应符合现行国家《环行钢筋混凝土电杆》的规定安装前应进行外观检查，且应符合下列规定：①、表面光洁平整，壁厚均匀，无露筋、跑浆等现象②、放置地平面检查时，应无纵向裂缝，横向裂缝的宽度不应超过③、杆身弯曲不应超过杆长1/10、预应力混凝土电杆制造质量应符合现行国家《环行预应力混凝土电杆》的规定安装前应进行外观检查，且应符合下列规定：①、表面光洁平整，壁厚均匀，无露筋、跑浆等现象②、应无纵、横向裂缝③、杆身弯曲不应超过杆长1/11、混凝土预制构件的制造质量应符合设计要求表面不应有蜂窝、露筋、纵向裂缝等缺陷12、采用岩石制造的底盘、卡盘、拉线盘，其强度应符合设计要求安装时不应岩石结构的整体性受到破坏、设备、材料的保管和存放1、材料、设备露天堆放场地要平整、坚实，材料，设备装卸、搬运及消防符合相关要求2、件堆放应整齐稳固长大件器材的堆放有防止倾倒的措施。

110KV变电所施工组织设计110kV钓鱼变电所工程施工组织设计编制：审核：批准：正太集团有限公司2010年7月9日目录第一章工程概况及特点第二章施工进度计划及各阶段进度的保证措施第三章施工现场组织机构、劳动力和材料投入计划及其保证措施第四章机械设备投入计划第五章施工平面布置和临时设施布置第六章关键施工技术、工艺及工程项目的特点、实施的重点、难点分析和解决方案第一章工程概况及特点1.1 工程概况1.1.1 工程简述及规模1.1 本工程为江苏省电力公司泰州供电公司110kV 钓鱼变电所,位于兴化市钓鱼镇，所内占地面积为4830㎡（合7.245亩）,总建筑面积为512.5㎡,所内场地+0.00M相当于1985国家高程基准4.2m,主控楼室内地坪±0.00m与室外高差为0.45m。

1.2本工程由泰州开泰电力设计有限公司设计。

变电所内主要建筑物和构筑物详见建（构）筑物一览表；所内建、构筑物一览表序号名称单位数量备注1.生产综合楼㎡515.2 建筑面积2.厕所座 13.主变及油池座 24.主变构架组 35.进线构架组 46.主变进线构架组 37.母线构架组 48.电容器组 49.电容器防火墙组 310.事故油池座 111.围墙m 278.812.电缆沟m 2051.1.2 工程承包范围1.1 承包方式：根据招标文件要求,包工包料。

1.2 承包范围：主控室、围墙、道路、电缆沟、主变场基础、避雷针基础、110kV场地构支架基础、电容器场地设条基础、事故油池、上下水、室内外照明。

1.2 工程特点1.2.1 设计特点1.2.1.1 建筑设计1）平面布置主控楼为一层框架结构，建筑物总长为44.4M，总宽度为11M，层高：一层4.80M，室内外高差0.45M.。

2）使用功能主控楼室内部主要布置有：电缆层、安全工具室、门厅、卫生间、蓄电池室、二次设备室、资料室、保卫室、备品备件室等。

1.2.1.2 结构设计1.2.1.2 .1 结构说明1.1 本工程采用现浇钢筋混凝土框架结构体系，建筑抗震设防为丙类，地基基础设计等级为丙级，框架抗震等级为三级，建筑物抗震设防烈度为7度（设计基本地震加速度值为0.05g,），建筑物使用年限为50年。

110千伏输变电工程施工组织设计１．施工设计1.1工程概况及特点1.1.1 工程概况1.1.1.1变电工程1）概况某110千伏输变电工程（变电部分）工程地理位置站址位于某县城北面直线距离约3km的莫洛镇果普村。

属昌都某县莫洛镇果普村管辖。

站址附近为昌都至县城的S501省道的公路，交通较为便利。

站址海拔约3665～3670m，场地较为平坦开阔，站区高差约5m，整体地形坡度约10度，场地东侧为中高山。

变电站总土方工程量为：挖方6284.16立方米，填方489.48立方米。

挖方中含站区场地及进站道路土方量。

站区建构筑物基槽余土1600立方米。

进站道路：挖方450立方米，填方150立方米，土方综合后，外弃土5794.68立方米，无外购土。

2）工程建设规模（1）主变规模：本期1×10MVA，最终2×10MVA。

（2）出线：110kV：最终出线2回，本期出线1回至玉龙变电站；35kV：最终出线6回，本期2回；10kV：最终出线6回，本期3回。

（3）10kV侧低压无功补偿：最终每台主变低压侧低压电容2×1.5Mvar，（4）消弧线圈：本期35kV侧装设一套630kVA消弧装置。

3）施工范围（1）建设场地清理及平整，地基处理；站区围墙以内的生产及辅助生产设施和建（构）筑物（含站内打井）；站内钢结构安装；进站专用道路及其附属构筑物；站外供、排水防洪设施及其附属建、构筑物；道路接口费及办理相关手续。

变电站相应的系统设计、系统保护、远动及通信设计（含站用外接电源的线路及对侧间隔）。

其中包括主变高、中、底压三侧相应的一、二次设备、系统保护、远动及通信设备的安装调试（包括单体调试、分系统调试、整套启动调试、特殊试验、施工企业配合调试等，调试方案需报西藏电力科学研究院审定并监督执行）；视频监控、全站火灾报警系统设备配合安装调试（其中包括消防报检及办理手续工作、第三方检测费）；除甲供材料外其他设备材料的采购安装（其中包括：全所照明、防雷接地、暖通、消防等）；负责全站设备收货（主变压器要求厂家在主变基础就位，其余均在施工现场地面交货）、检查、保管、验收、配合物流中心办理出入库手续。

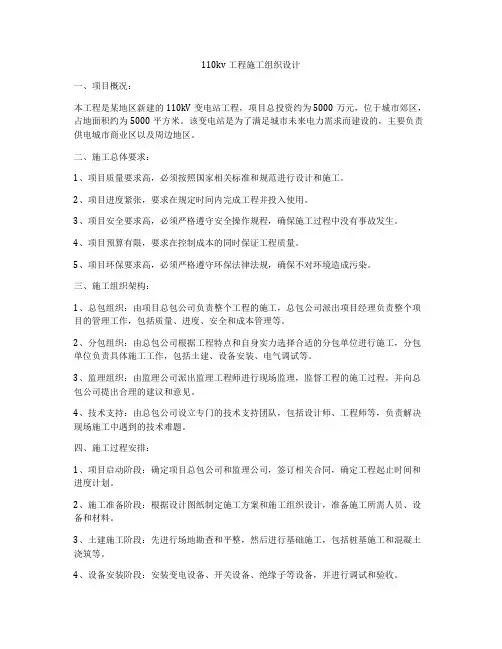

110kv工程施工组织设计一、项目概况：本工程是某地区新建的110kV变电站工程，项目总投资约为5000万元，位于城市郊区，占地面积约为5000平方米。

该变电站是为了满足城市未来电力需求而建设的，主要负责供电城市商业区以及周边地区。

二、施工总体要求：1、项目质量要求高，必须按照国家相关标准和规范进行设计和施工。

2、项目进度紧张，要求在规定时间内完成工程并投入使用。

3、项目安全要求高，必须严格遵守安全操作规程，确保施工过程中没有事故发生。

4、项目预算有限，要求在控制成本的同时保证工程质量。

5、项目环保要求高，必须严格遵守环保法律法规，确保不对环境造成污染。

三、施工组织架构：1、总包组织：由项目总包公司负责整个工程的施工，总包公司派出项目经理负责整个项目的管理工作，包括质量、进度、安全和成本管理等。

2、分包组织：由总包公司根据工程特点和自身实力选择合适的分包单位进行施工，分包单位负责具体施工工作，包括土建、设备安装、电气调试等。

3、监理组织：由监理公司派出监理工程师进行现场监理，监督工程的施工过程，并向总包公司提出合理的建议和意见。

4、技术支持：由总包公司设立专门的技术支持团队，包括设计师、工程师等，负责解决现场施工中遇到的技术难题。

四、施工过程安排：1、项目启动阶段：确定项目总包公司和监理公司，签订相关合同，确定工程起止时间和进度计划。

2、施工准备阶段：根据设计图纸制定施工方案和施工组织设计，准备施工所需人员、设备和材料。

3、土建施工阶段：先进行场地勘查和平整，然后进行基础施工，包括桩基施工和混凝土浇筑等。

4、设备安装阶段：安装变电设备、开关设备、绝缘子等设备，并进行调试和验收。

5、电气调试阶段：对设备进行电气连接和调试，确保设备正常运行。

6、竣工验收阶段：完成整个工程的验收工作，办理竣工手续，移交使用。

五、质量安全控制措施：1、质量控制：严格按照设计图纸进行施工，确保施工质量满足需求。

2、安全控制：制定安全操作规程，进行安全培训，加强现场安全管理，确保施工安全。

施工组织设计批准：审查：校核：编写：3.1 工程概况**水利枢纽施工供电110kv变电站工程是为满足**水利枢纽工程施工用电而建设，该项目位于枢纽**大桥左侧下游约200m处。

施工变电站的110kv进线接于**地区东笋变，施工变电站建成投产后，将枢纽右岸已建成的35kv临时变电站设备搬迁至施工变电站合并运行，35kv线路延伸过江进110kv施工变作为枢纽施工保安电源。

本工程主要工程项目有：（1）35kv施工供电备用线路工程；（2）110kv施工供电线路工程；（3）110kv施工变电站土建及安装工程；3.2 施工布署3.2.1 工程质量目标满足国家或电力施工验收规范，做到：土建分项工程和单位工程合格率100%，优良率85%以上；电气设备安装工程合格率100％，优良率90％以上；整项工程质量等级达到优良。

3.2.2 工期目标按招标范围的施工图纸工程内容及招标文件要求，计划总工期210日历天。

3.2.3 安全目标群伤群亡事故为零；重大设备事故为零；重大火灾事故为零；轻伤事故率控制在5‰以内。

3.2.4 工程主要施工负责人简介施工主要负责人简介见第二章中“2.4拟投入本工作的主要人员表”。

3.2.5 施工工序总体安排本工程的施工是在场地平整工作完成后进行。

施工队伍进场后，先按施工总平面图布置临时设施，并按平面布置要求对站内的主控楼基础和排水系统及110kv线路工程进行施工，在主控楼基础和排水系统完成后即安排主控楼主体工程、设备基础、电缆沟、构架基础等施工；最后进行电气设备安装及站内各附属设施的施工。

110kv施工变电所建成投产后，即进行35kv临时变电站搬迁工作。

在土建施工过程中安排电气预埋、接地等交叉作业。

3.3 施工进度计划根椐招标文件要求，本工程计划2001年5月25日开工，2001年12月20日完工，总日历工期210天，详细的施工进度见《**水利枢纽施工供电110KV输变电工程施工进度横道图》。

110kv变电站工程施工组织设计方案110kv变电站施工组织设计方案一、工程概况及特点1.1工程概况1.1.1工程简述:镇远220KVA变电所是为了解决黔东南地区枯水期电力严重不足，及电网向省外供电的输变电工程中的一个重要工程。

XXX所址位于镇远县以西约12km的白坪村云榜组。

主变容量：远期2×15MVA，本期建设1×15MVA，围墙外留有扩建第三台的可能。

220KV出线：本期2回，最终8回。

110KV出线：本期5回，最终8回。

10KV无功补偿电容：本期4×7200Kvar,最终8×7200Kvar。

1.1.3工程承包围:依据工程施工图(工程量不包括三通一平、档墙、围墙、通讯、运动、调试）。

1. 14地质及地貌状况及气象条件:.专业.专注.变电所区地貌为一溶蚀残丘，地面标高674～692m，相对高差约18m。

南部及中部地势较高，主要为旱地；西、北、东三侧为低洼沟谷，遍布水田、砖窑，受砖场取土影响，地形较为零乱。

所区地层为上部第四系残、坡积的红粘土，下部基岩为浅海相白云岩。

场地地表岩溶形态为溶沟及沟槽，发育不明显，对场地稳定性无破坏性影响。

由于变电所地势较高，不受百年一遇洪水影响。

1.1.5交通情况:变电站位于镇远县至施秉县公路旁，距300多千米，距县城约12千米，变电站距公路约350米（无路），出场后需立即建筑进站公路。

火车通城，对大件运输较为有利，交通情况比较理想。

1.2工程特性1.2.1设计特性：①土建一次性建成（留有扩建余地），电气分期建成；②控制室、110KV继电器室、通讯室等构成综合楼（两至三层），其他隶属建筑面积较小；③消防设施完备，主变设有水喷雾消防系统。

④电气主接线：220KV采用双母线带旁路母线接线，110KV采用双母线带旁路母线接线，10KV采用单母线分段接线。

.专业.专注.⑤配电装置：220KV配电装置采用管型母线分相中型部置，110KV配电装置采用管型母线中型部置，室成套开关柜配电装置。

110kV变电所工程施工组织设计纲要一、工程概况110kV变电所工程是电力系统中的重要组成部分，其施工组织设计的合理性直接影响着工程进度和质量。

本文旨在对110kV变电所工程施工组织设计进行纲要描述，确保工程施工过程顺利进行。

二、施工组织管理机构110kV变电所工程施工组织设计应明确施工管理机构设置，包括施工总指挥部、工程部、质量部、安全生产部等。

各部门职责分工清晰，密切协作，确保施工各项工作有序进行。

三、施工组织管理流程1. 施工前期准备在施工前期，应进行详细的方案论证和技术攻关，确定施工方案。

同时对施工所需材料、设备进行统一采购，做好现场施工准备工作。

2. 现场施工管理现场施工管理应按照施工组织设计纲要进行，合理安排施工人员，加强施工现场安全管理，确保施工过程安全有序进行。

3. 质量控制施工过程中应加强质量管理，严格按照国家标准和规范要求进行施工，保证110kV变电所工程质量达到设计要求。

4. 安全生产安全生产是施工管理的首要任务，应建立健全安全生产管理制度，加强施工现场安全教育培训，确保施工人员生命安全。

四、施工组织设计的技术要求1. 施工技术方案施工组织设计应根据110kV变电所工程的具体情况，制定合理的施工技术方案，确保施工过程正常进行。

2. 设备和材料选用施工组织设计应合理选择施工所需设备和材料，保证施工进度和质量。

3. 施工进度计划施工进度计划应科学合理，明确施工各项任务的时间节点，确保工程按时完成。

五、总结110kV变电所工程施工组织设计纲要是整个施工管理的核心内容，在工程施工过程中起着至关重要的作用。

只有制定合理的施工组织设计，才能确保110kV变电所工程施工顺利进行，达到预期效果。

希望施工管理人员在实践中认真贯彻本纲要，确保110kV变电所工程施工顺利进行。
