年产5000吨聚四氟乙烯生产车间工艺设计

1、聚四氟乙烯被称为“塑料之王”具有无色、无毒、耐温范围宽、化学惰性和摩擦系数小等多种优异性能使其成为当今以汽车、国防、机械、化工、电子、建筑等工业为中心的所有产业部门都不可缺少的重要材料。

本文着重对市场上主要的聚四氟乙烯成型制品及其技术指标、生产工艺和应用领域等作一综述。

2聚四氟乙烯主要成型制品根据聚四氟乙烯的性能特点和加工特点其制品主要应用于防腐、防粘、电子电气、静态和动态的密封、医药包装等领域产品的种类有板材、管材、薄膜、多孔材料、玻璃纤维浸渍布以及填充改性制品等。

2.1聚四氟乙烯板材按ZBG33002—85分类PTFE板材可分为三类:SFB—1主要用于电气绝缘SFB—2用于腐蚀介质的衬垫、密衬件及润滑材料SFB—3用于腐蚀介质中的隔膜和视镜。

根据其成型工艺不同可分模压板及旋切板两种。

模压法比旋切成型设备简单生产周期短但对大型板材压机模具体积较大生产场地空间要求大所以要进行大面积防尘工作另外预成型板材极易破碎在进入烧结炉前应轻拿轻放。

大型模压板材成型工艺流程:原料检验→捣碎过筛→计量→模压→半成品检验→烧结→冷却→成品检验→包装。

工艺参数: 原料处理:捣碎过10～20目筛并将其置于23℃～25℃环境中24h～48h进行温度调整。

模压:压力1715～35MPa保压时间1～10min。

烧结:烧结温度360℃～380℃升温速度30℃/h330℃保温2h370℃保温3h。

冷却:降温速度20℃/h在PTFE熔点附近330℃左右缓慢冷却。

主要设备: YJ79—3500工程塑料液压机DL—88A 大型烧结炉主要技术指标见表1。

应用:利用其化学稳定性好的特点。

主要用于石油、化学、化工行业大型管道的垫圈、衬里、大型阀门的阀片、隔膜、各种反应容器、贮槽、反应塔的衬里、塔板分配板等。

利用其介电性能优异用于热电站、电解槽、密封环、电子电器和电子计算机工业的印刷线路、复铜板基材、各种尖端及特殊设备的部件。

利用其摩擦系数低的特点用于海上钻油井架滑轨贴面、船坞滑道贴面、拦河大坝闸门滑道贴面、桥梁伸缩支承滑块贴面、各种机床镗床磨床刨床滑动导轨贴面等。

聚四氟乙烯纤维（PTFE）开发生产方案一、实施背景随着科技的飞速发展，材料科学在各领域的应用越来越广泛。

其中，聚四氟乙烯（PTFE）纤维作为一种高性能工程塑料，具有优异的耐化学腐蚀性、低摩擦系数、高耐热性等特点，在石油、化工、电子、建筑等领域有广阔的应用前景。

然而，国内PTFE纤维的生产技术尚不成熟，大部分依赖进口，这为我国产业发展带来了一定压力。

因此，开展聚四氟乙烯纤维的开发生产研究，对提升我国高分子材料领域的技术水平具有重要意义。

二、工作原理PTFE纤维的生产主要涉及以下几个步骤：1.树脂制备：通过悬浮聚合等方法制备PTFE树脂。

2.纺丝：将PTFE树脂溶解在适当的溶剂中，然后通过喷丝板纺成细丝。

3.拉伸：在一定温度和张力下，对PTFE丝进行拉伸，增加其取向度和结晶度。

4.热处理：在高温下对PTFE纤维进行热处理，提高其热稳定性。

5.后处理：进行脱脂、洗涤、上油等后处理，以获得具有优异性能的PTFE纤维。

三、实施计划步骤1.技术调研：收集国内外关于PTFE纤维的生产、应用和技术研究资料，分析现有技术的优缺点。

2.实验设备准备：购置实验所需的纺丝机、热处理设备等，并进行调试。

3.树脂制备与纺丝实验：根据前期调研结果，尝试不同的悬浮聚合方法和溶剂体系，优化纺丝工艺参数。

4.拉伸与热处理实验：研究不同温度和张力对PTFE纤维性能的影响，优化热处理条件。

5.后处理实验：研究不同后处理方法对PTFE纤维性能的影响，优化后处理条件。

6.性能检测：对所制备的PTFE纤维进行各项性能指标检测，如耐化学腐蚀性、低摩擦系数、高耐热性等。

7.应用研究：将所制备的PTFE纤维应用到实际场景中，评估其使用性能。

8.工业化试验：根据前期实验结果，制定工业化生产方案，进行中试生产。

9.工业化推广：将工业化生产方案推广至大型生产企业，实现规模化生产。

四、适用范围本方案适用于石油、化工、电子、建筑等领域中需要使用PTFE 纤维的场合。

摘要：本文的主要内容为生产高密度聚乙烯装置中的聚合阶段的工艺流程设计、工艺计算、物料和能量衡算及主要设备的计算。

本工艺的聚合机理属于阴离子配位聚合。

乙烯单体是具有π-π共轭体系的烯类单体，处于络合状态的铝钛活性中心，使乙烯单体双键上的电子云密度减少，从而打开乙烯双键，使乙烯单体不断在铝钛活性中心处聚合。

目前，工业生产高密度聚乙烯的方法主要有液相法（又分为溶液法和淤浆法）和气相法（物料在反应器中的相态类型）。

本设计选用的工艺是日本三井石化公司低压淤浆法生产高密度聚乙烯，该工艺以高纯度乙烯为主要原料, 丙烯或1-丁烯为共聚单体, 己烷为溶剂, 采用高效催化剂, 在72～85℃条件下进行低压聚合反应。

聚合的淤浆经分离干燥, 混炼造粒得到各种性能优良的HDPE产品。

在聚合反应釜的计算中，首先由主要反应方程式和转化率确定物料质量，再由质量换算体积从而确定反应釜的容积。

其次，根据反应类型、目的及物性特征确定反应釜的类型和冷凝器的类型。

关键字：高密度聚乙烯催化剂工艺反应釜冷凝器目录1.绪论 (1)1.1聚乙烯概述 (1)1.2高密度聚乙烯概述 (5)1.3聚乙烯发展现状 (8)1.4生产工艺研究新进展 (9)2.生产方案的确定 (13)2.1生产工艺的介绍 (13)2.2生产工艺确定 (21)3.生产流程简述 (24)3.1流程简述 (24)3.2工艺流程简图 (26)4.工艺计算书 (27)4.1物料衡算 (27)4.2热量衡算 (29)4.3第二釜顶冷凝器 (31)5.主要设备的工艺计算及设备选型 (33)5.1第二釜式反应聚合釜(R-202) (33)5.2第二釜顶冷凝器 (35)5.3主要装置设备一览表 (38)6.原材料、辅助原料的规格及消耗定额 (41)6.1主要原材料及辅助原料的规格 (41)6.2原材料、辅助原料的消耗定额 (44)7.产品后期处理 (48)7.1杂志影响及消除 (48)7.2包装与储运 (49)7.3回收利用再生处理技术 (49)8.结论 (52)设计体会及收获 (53)参考文献 (54)致谢 (55)1.绪论1.1聚乙烯概述[1]1.1.1聚乙烯简介1.1.1.1 聚乙烯基本概述聚乙烯英文名称为：polyethylene ，简称PE，是乙烯经聚合制得的一种热塑性树脂。

年产5000吨聚四氟乙烯生产车间工艺设计广西工学院毕业设计说明书课题名称英文名称系别专业班级学号姓名指导教师年月日广西工学院毕业设计(论文)任务书I课题名称系别专业班级学号姓名指导教师(签字)教研室主任(签字)系主任(签字)年月日设计课题：年产5000吨聚四氟乙烯生产车间工艺设计主要内容及表现形式：II生产方法及工艺生产路线的确定；工艺流程设计；工艺计算；主要设备的工艺计算及设备选型；车间布置设计；绘图：绘制带控制点的工艺流程图；车间平、立面布置图；主要设备图。

撰写说明书。

基本要求：论证设计方案；掌握设计的方法及原则；掌握工艺计算的方法和原则；掌握化工绘图的要求和标准，所绘制的图中既有手工图，又有计算机绘图；掌握投资与成本估算、价格估算和经济评价的基本内容和主要方法；对水、电、汽等公用工程有所了解；能提出对环保、安全措施的要求；初步掌握撰写设计说明书的基本内容和要求，说明书字迹工整，最好打字；并附有一份3000字符的有关外文文献及译文。

四、完成期限第1～3周：查阅资料文献，选择生产方法，确定工艺路线，写出开题报告；第4～11周：工艺设计计算及绘图；第12～13周：说明书撰写；第14周：答辩。

III摘要本设计的目的是，设计由四氟乙烯聚合生产聚四氟乙烯的车间生产工艺。

设计中，简述了由四氟乙烯聚合生产聚四氟乙烯的基本流程，通过选定合适的车间生产工艺参数、反应条件，按照一定的产品质量标准以及生产技术指标对反应过程所涉及到的各种物质进行物料和能量的衡算，并在此基础上对生产中所涉及的各种生产设备的参数进行计算和设备选型。

本设计的反应流程为，以液态四氟乙烯为原料，首先通过气化设备使其汽化，然后通过预热器预热到100℃，之后便以1.15m/s的初速度进入固定床反应器中进行聚合反应，从固定床反应器中出来后的气固混合物，利用旋风分离器分离出产品，原料气回流入固定床反应器。

产品经过流化床干燥器干燥、降温得到供包装出售的乙烯成品。

年产5万吨VCM单体分离工段工艺设计方案第一章概述1.1车间概况及特点[1]1.1.1车间设计的生产规模年产50000吨VCM车间，本设计承担VCM单体分离工段工艺设计。

1.1.2生产方法50年代以前，VCM主要采用电石乙炔和氯化氢制造，以后产生了联合法和烯炔法。

联合法以1，2-二氯乙烷（EDC）裂解制取氯乙烯并副产氯化氢。

然后，以氯化氢与电石乙炔再合成VCM，两种粗VCM经精制后得到纯VCM，美国的石油化学工业迅速发展，以天然气为原料获得廉价乙烯，将乙烯与氯气用液相反应制得EDC，然后对其进行热裂解制得VCM，裂解产物的副产物氯化氢在原料转换的初期曾用于电石乙炔法中，构成了联合法的基础。

烯炔法是以石脑油裂解得到乙烯、乙炔裂解气，不经分离即直接制取VCM，以后又研究出用原油作裂解气的原料。

比较起来烯炔法投资较大，工艺复杂，成本也较高，到1971年停止了运转。

1964年美国采用固特里奇工艺建成第一套乙烯氧氯化装置，由于此工艺成本较低、生产能力大，得以迅速推广。

当时出现的乙烯氧氯化工艺，主要是固特里奇的沸腾床和斯托弗的固定床法。

氧氯化法的成功，不仅使制造VCM的碳源从乙炔完全转变为乙烯，而且为联合平衡法制造VCM打下了基础。

联合平衡法是将乙烯直接氯化、乙烯氧氯化和EDC的热裂解3个主反应结合起来的。

目前世界上有90%的VCM产量是用联合平衡法生成的。

在六、七十年代，为保证氯气供应的大量需求，在烧碱的制法上，完成了氨碱法向食盐电解法的转换。

此后，出现了纯氧为原料的氧氯化法：在沸点下于EDC液相中直接将乙烯氧化，生成的EDC以气相排出，简化了分离、洗涤工艺，热能得以充分利用。

本设计采用电石乙炔法生产VCM以炔和氯化氢为原料，在氯化汞催化剂的作用下，进行气相加成反应。

采用列管式固定床转化器反应后合成气经泡沫塔、水洗塔、碱洗塔除去其中的酸性气体，再进行压缩、冷凝、气液分离、精馏，从而精制得纯度为99.99%的VCM反应方程式如下：主反应：C2H2+HCl→CH2CHCl副反应：C2H2+H2O→CH3CHOC2H2+2HCl→CH2ClCH2Cl该方法建厂投资较低，自动化要求低，乙炔转化率高，技术成熟，流程简单，适合中小规模生产。

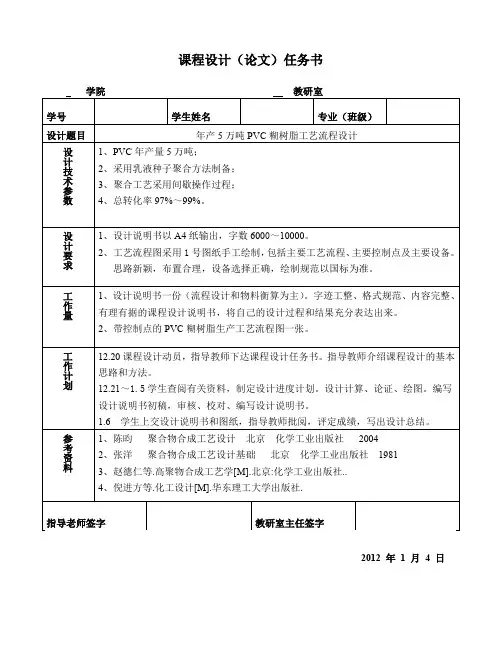

课程设计（论文）任务书学院教研室学号学生姓名专业（班级）设计题目年产5万吨PVC糊树脂工艺流程设计设计技术参数1、PVC年产量5万吨；2、采用乳液种子聚合方法制备；3、聚合工艺采用间歇操作过程；4、总转化率97%～99%。

设计要求1、设计说明书以A4纸输出，字数6000～10000。

2、工艺流程图采用1号图纸手工绘制，包括主要工艺流程、主要控制点及主要设备。

思路新颖，布置合理，设备选择正确，绘制规范以国标为准。

工作量1、设计说明书一份（流程设计和物料衡算为主）。

字迹工整、格式规范、内容完整、有理有据的课程设计说明书，将自己的设计过程和结果充分表达出来。

2、带控制点的PVC糊树脂生产工艺流程图一张。

工作计划12.20课程设计动员，指导教师下达课程设计任务书。

指导教师介绍课程设计的基本思路和方法。

12.21～1.5学生查阅有关资料，制定设计进度计划。

设计计算、论证、绘图。

编写设计说明书初稿，审核、校对、编写设计说明书。

1.6 学生上交设计说明书和图纸，指导教师批阅，评定成绩，写出设计总结。

参考资料1、陈昀聚合物合成工艺设计北京化学工业出版社20042、张洋聚合物合成工艺设计基础北京化学工业出版社19813、赵德仁等.高聚物合成工艺学[M].北京:化学工业出版社..4、倪进方等.化工设计[M].华东理工大学出版社.指导老师签字教研室主任签字2012 年1 月4 日年产5万吨PVC糊树脂工艺流程设计摘要本文是关于年产5万吨PVC糊树脂工艺流程设计，首先讲述了PVC的发展进程和目前状况，以及PVC糊树脂制备方法、配方、设备原料等；然后分析了物料平衡示意图；然后讲述了种子乳液聚合生产聚氯乙烯糊树脂的原理，并指出了工艺过程中需要注意的问题，包括质量影响因素，工艺条件及合成工艺中的各种助剂选择。

本文其中主要讲述了物料衡算，对设备选型也做了简要的介绍。

最后根据计算结果绘制物料平衡表并画出流程图。

关键词：PVC ，糊树脂，物料衡算，种子聚合目录摘要 (I)1 绪论 (1)1.1 概述 (1)1.2 PVC糊树脂制备方法 (2)1.2.1 微悬浮法 (2)1.2.2 乳液法 (2)1.2.3 混合法 (2)1.3 配方 (2)1.4 设备选择 (3)1.5 原料及产品性能 (4)2 物料平衡关系示意图 (4)3 种子乳液聚合生产聚氯乙烯糊树脂的原理 (5)3.1 氯乙烯聚合反应机理 (5)3.2 氯乙烯种子乳液聚合成粒机理 (6)4 相关数据资料 (6)5 投料流量 (7)6 物料衡算（仅考虑参与反应物质，催化剂以及杂质计算忽略） (8)7 编写物料平衡表，绘制物料流程图 (11)8设备选型 (12)8.1设备的选择 (12)8.2主要设备选择 (13)总结 (14)参考文献 (15)1 绪论1.1 概述近半个世纪来，全球PVC糊树脂工业发展较快，特别是近十年来，产能与产量呈跳跃式增长，在亚洲地区增长尤为显著。

广西工学院毕业设计说明书课题名称英文名称系别专业班级学号姓名指导教师年月日广西工学院毕业设计(论文)任务书I课题名称系别专业班级学号姓名指导教师(签字)教研室主任(签字)系主任(签字)年月日设计课题：年产5000吨聚四氟乙烯生产车间工艺设计主要内容及表现形式：生产方法及工艺生产路线的确定；II工艺流程设计；工艺计算；主要设备的工艺计算及设备选型；车间布置设计；绘图：绘制带控制点的工艺流程图；车间平、立面布置图；主要设备图。

撰写说明书。

基本要求：论证设计方案；掌握设计的方法及原则；掌握工艺计算的方法和原则；掌握化工绘图的要求和标准，所绘制的图中既有手工图，又有计算机绘图；掌握投资与成本估算、价格估算和经济评价的基本内容和主要方法；对水、电、汽等公用工程有所了解；能提出对环保、安全措施的要求；初步掌握撰写设计说明书的基本内容和要求，说明书字迹工整，最好打字；并附有一份3000字符的有关外文文献及译文。

四、完成期限第1～3周：查阅资料文献，选择生产方法，确定工艺路线，写出开题报告；第4～11周：工艺设计计算及绘图；第12～13周：说明书撰写；第14周：答辩。

摘要本设计的目的是，设计由四氟乙烯聚合生产聚四氟乙烯的车间生产工艺。

设计中，III简述了由四氟乙烯聚合生产聚四氟乙烯的基本流程，通过选定合适的车间生产工艺参数、反应条件，按照一定的产品质量标准以及生产技术指标对反应过程所涉及到的各种物质进行物料和能量的衡算，并在此基础上对生产中所涉及的各种生产设备的参数进行计算和设备选型。

本设计的反应流程为，以液态四氟乙烯为原料，首先通过气化设备使其汽化，然后通过预热器预热到100℃，之后便以1.15m/s的初速度进入固定床反应器中进行聚合反应，从固定床反应器中出来后的气固混合物，利用旋风分离器分离出产品，原料气回流入固定床反应器。

产品经过流化床干燥器干燥、降温得到供包装出售的乙烯成品。

反应温度为100℃，单程转化率为3.6%，总转化率100%。

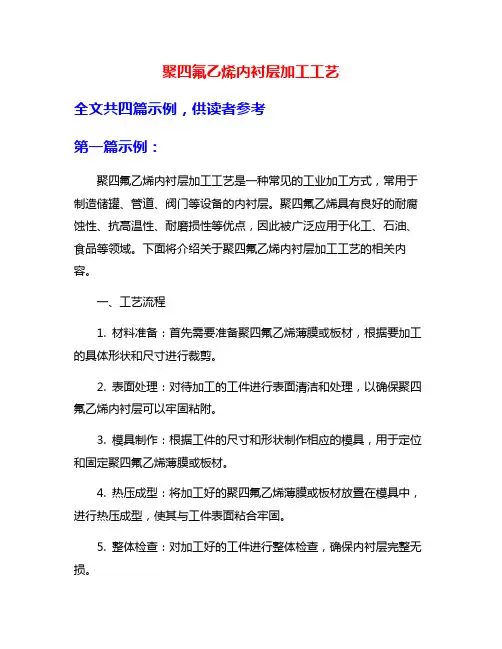

聚四氟乙烯内衬层加工工艺全文共四篇示例，供读者参考第一篇示例：聚四氟乙烯内衬层加工工艺是一种常见的工业加工方式，常用于制造储罐、管道、阀门等设备的内衬层。

聚四氟乙烯具有良好的耐腐蚀性、抗高温性、耐磨损性等优点，因此被广泛应用于化工、石油、食品等领域。

下面将介绍关于聚四氟乙烯内衬层加工工艺的相关内容。

一、工艺流程1. 材料准备：首先需要准备聚四氟乙烯薄膜或板材，根据要加工的具体形状和尺寸进行裁剪。

2. 表面处理：对待加工的工件进行表面清洁和处理，以确保聚四氟乙烯内衬层可以牢固粘附。

3. 模具制作：根据工件的尺寸和形状制作相应的模具，用于定位和固定聚四氟乙烯薄膜或板材。

4. 热压成型：将加工好的聚四氟乙烯薄膜或板材放置在模具中，进行热压成型，使其与工件表面粘合牢固。

5. 整体检查：对加工好的工件进行整体检查，确保内衬层完整无损。

6. 测试验收：进行内衬层的压力、温度、腐蚀等性能测试，达到要求后进行验收。

二、加工设备3. 喷涂枪：用于喷涂聚四氟乙烯薄膜的表面处理剂，提高内衬层的附着力。

5. 清洗设备：用于清洗和处理待加工工件的表面，确保内衬层的粘合度。

三、注意事项1. 加工温度控制：热压成型时需要控制好温度，避免聚四氟乙烯过热或变形。

3. 材料选择：选择质量好、光滑度好的聚四氟乙烯材料进行加工，确保内衬层质量。

通过以上介绍，可以看出聚四氟乙烯内衬层加工工艺是一个较为复杂的加工过程，需要严格按照工艺流程，并且注意事项。

只有这样才能保证内衬层的质量和性能达到要求，确保设备的正常运行和使用。

希望以上内容可以帮助大家更深入了解聚四氟乙烯内衬层加工工艺。

第二篇示例：聚四氟乙烯内衬层是一种广泛应用于化工、电力、冶金、医药等行业的重要材料，其优异的耐腐蚀性能和耐高温性能使其成为各种设备中不可或缺的一部分。

为了提高聚四氟乙烯内衬层的加工质量和效率，对其加工工艺进行不断优化和改进是非常重要的。

一、聚四氟乙烯内衬层的特点聚四氟乙烯内衬层具有优异的耐腐蚀性能和耐高温性能，能够在各种恶劣环境下保持稳定的性能。

年产5万吨聚氯乙烯车间工艺设计题目: 年产万吨聚氯乙烯生产车间工艺设计院系: 材料科学与工程学院专业: 高分子材料与工程班级:学生姓名:指导教师:论文提交日期： 2020年 6 月 21 日论文答辩日期： 2020年 6月 28日内容摘要本文讲述了我国聚氯乙烯工业生产技术的进展进程和目前状况，包括原料路线、工艺设备、聚合方法等。

本设计采纳悬浮法生产聚氯乙烯，介绍了采纳悬浮法生产PVC树脂工聚合机理，工艺过程中需要注意的问题，包括质量阻碍因素，工艺条件及合成工艺中的各种助剂选择，对聚合工艺过程进行详细的表达。

同时从物料衡算、热量衡算和设备运算和选型三个方面进行准确的工艺运算，对厂址进行了选择，采取了防火防爆防雷等重要措施，对三废的处理回收等进行了表达，画出了整个工艺的流程图。

关键词：聚氯乙烯；生产技术；悬浮法；乙炔法；乙烯法；防粘釜技术；目录第一章总论 (2)1.1 国内外pvc进展状况及进展趋势 (2)1.2 单体合成工艺路线 (4)1.2.1乙炔路线 (4)1.2.2乙烯路线 (4)1.3聚合工艺实践方法 (5)1.3.1本体法聚合生产工艺 (5)1.3.2乳液聚合生产工艺 (6)1.3.3悬浮聚合生产工艺 (6)1.4最正确的配方、后处理设备的选择 (7)1.4.1配方的选择 (7)1.4.2后处理设备侧选择 (8)1.5 防粘釜技术 (9)1.6原料及产品性能 (10)1.7 聚合机理 (11)1.7.1自由基聚合机理 (11)1.7.2链反应动力学机理 (12)1.7.3 成粒机理与颗粒形状 (13)1.8阻碍聚合及产品质量的因素 (13)1.9工艺流程表达 (15)1.10.1加料系统 (15)1.10.2聚合系统 (17)1.10.3浆料汽提及废水汽提系统 (17)1.10厂址的选择 (19)第二章工艺运算 (20)2.1物料衡算 (20)2.1.1聚合釜 (20)2.1.2 混料槽 (23)2.1.3汽提塔 (24)2.1.4离心机 (27)2.1.5 沸腾床 (28)2.1.6 包装 (29)2.2热量衡算 (30)2.2.1聚合釜 (30)2.2.2沸腾床的热量运算 (35)2.3 设备的运算及选型 (41)2.3.1 聚合釜 (41)3.3.2 混料槽 (42)3.3.3 汽提塔 (43)3.3.4 离心机 (43)3.3.5内热式沸腾床的运算 (44)2.3.6泵、鼓风机、过滤器 (49)第三章非工艺部分 (52)3.1厂内的防火防爆措施 (52)3.2车间照明及采暖措施 (52)3.3防静电，防雷措施 (53)3.4三废处理情形 (54)3.4.1电石渣的处理 (54)3.4.2电石渣上清液的处理 (54)3.4.3 热水的综合利用 (54)3.4.4尾气的回收利用 (55)3.4.5转化水洗塔水的回收利用 (55)终止语 ..........................................................错误!未定义书签。

常州工程职业技术学院UPVC管材工艺设计高材1311作者：***2014/10/29目录第一章绪论1.1聚氯乙烯管材的特点 (1)1.2产品参数 (2)1.3聚氯乙烯管材的生产方法 (3)1.4生产工艺流程概述 (3)1.5原料配方的选择 (3)第二章硬质pvc的生产车间工艺计算2.1 生产能力计算 (4)2.2 物料衡算 (4)第三章设备选型和台数计算3.1 高速混合机的计算 (4)3.2 螺杆挤出机计算 (5)3.3 挤出管辅机计算 (5)3.4 其他设备 (6)第四章车间布置的设计4.1 车间布置的要求 (6)4.2车间布置的原则 (6)4.3安全与环保 (7)4.4设备一览表 (8)第五章成本总计结论参考文献 (8)年产5000吨硬质pvc车间工艺设计摘要：本文介绍了年产5000吨的硬质聚氯乙烯的生产工艺及车间合成工段的设计。

本文综述了硬质pvc型材的特点及发展现状与前景并从聚氯乙烯生产工艺着手，选择普遍使用的双螺杆挤出成型的成型方法生产聚氯乙烯管材，通过配方选择、物料衡算、设备选型、工艺参数控制等过程对整个工艺流程作了较为详尽的阐述。

另外指出硬质pvc管材成熟的生产工艺路线，并从低成本、高性能、功能应用等各方面考虑设计了较为合理的硬质pvc管材生产配方和留有发展潜力的生产设备，计算其生产车间所需的各种生产设备和总投资成本，绘制出工艺流程图和生产车间设备平面布置图，对实际投资建设硬质pvc管材车间的各个方面具有积极的指导作用。

关键词：硬质pvc；管材；物料衡算；生产车间；工艺设计第一章绪论聚氯乙烯（PVC）是目前产量仅次于聚乙烯的第二大通用塑料，广泛应用于各行各业中。

其中pvc硬质制品(PVC-U)占其总量的60%，且正朝着高韧性高强度的新领域发展。

PVC-U管材广泛应用于给水、建筑排水、排污、化工等领域，是PVC-U制品中重要的种类，也是塑料管道中使用最广泛的产品之一。

1.1聚氯乙烯管材的特点聚氯乙烯管材具有如下优点：○1pvc管材质轻，搬运装卸便利；○2pvc管具有优异的耐酸、耐碱、耐腐蚀性；○3pvc管的壁面光滑，对流体的阻力小且粗糙系数仅0.009较其他管材低，在相同的流量下，管径可予缩小；○4pvc管的耐水压强度，耐外压强度，耐冲击强度等均甚良好；○5pvc管具有优越的电气绝缘性，适用于电线，电缆之导管与建筑上之电线配管；○6pvc管由溶解实验证实不影响水质，为目前自来水配管之最佳管材；○7pvc管之接合施工迅速容易，故施工工程费低廉。

PVC（聚氯乙烯）是一种重要的合成材料，具有耐腐蚀、耐高温和电绝缘等优良特性，广泛应用于建筑、电子、医疗、包装等行业。

针对年产5万吨PVC的生产车间，以下是其工艺设计的详细介绍。

1.原料准备：PVC的主要原料包括乙烯、氯气、氯化锌和稳定剂等。

这些原料需要进行准备和储存，以确保车间生产的连续性和稳定性。

2.反应器：PVC生产的核心是聚合反应。

车间应设置大型聚合反应器，以容纳反应物和催化剂，并进行高效的聚合反应。

反应器的选择应考虑到反应器类型、反应温度和压力等参数。

3.分离和精炼：聚合反应后产生的混合物需要进行分离和精炼，以去除杂质和提高产品纯度。

这个过程通常包括分离器、过滤器和其他分离设备的使用。

4.热处理：在分离和精炼后，产生的PVC需要进行热处理，以改善其物理性能和加工性能。

热处理过程通常包括固化、塑化和冷却等步骤。

5.制粒和包装：热处理后的PVC可以进一步制粒，以便于储存和运输。

制粒过程通常包括粉碎、干燥和过筛等步骤。

最后，制得的PVC颗粒可以进行包装和贮存。

6.副产品处理：在PVC生产过程中可能会产生一些副产品，如氯气和盐酸。

这些副产品需要进行储存和后续的处理和利用，避免对环境造成污染。

7.安全设施和环保措施：在车间设计中，必须考虑到工人的安全和生产环境的保护。

应设置相应的安全设施，如防爆装置、通风设备和火灾报警系统。

此外，还应强化废气处理系统和废水处理设施，以确保排放符合环境法规。

8.自动化控制系统：为了提高生产效率和产品质量，车间应配备先进的自动化控制系统。

这样的系统可以监测和控制生产过程中的重要参数，自动调节生产参数，提供实时的生产数据和报警信息，以便实现优化的生产管理和故障排除。

综上所述，年产5万吨PVC生产车间的工艺设计需要考虑原料准备、反应器、分离和精炼、热处理、制粒和包装、副产品处理、安全设施和环保措施以及自动化控制系统等方面。

这些设计和配置能够确保持续有效的PVC生产，并保证产品质量和工作环境的安全与环保。

5万吨PVC生产车间的工艺设计一、工艺流程设计：1.原料准备：购进聚氯乙烯(PVC)原料，并进行初步筛选、称量、搅拌、送入后续生产环节。

2.乳液制备：将PVC原料与溶剂、稳定剂、乳化剂等混合，并进行高速搅拌，形成PVC乳液。

3.加热反应：将PVC乳液通过加热设备加热到适宜的反应温度，使PVC发生热聚合反应，形成PVC颗粒。

4.过滤清洗：将PVC反应后的物料进行过滤，去除杂质，同时进行清洗和干燥处理，使得PVC颗粒质量更纯净。

5.粉碎造粒：将过滤后的PVC颗粒进行粉碎和造粒处理，提高PVC颗粒的均一性和可操作性。

6.储存运输：将造粒后的PVC颗粒储存于储存罐中，并通过输送带或管道输送至下一生产工序。

二、工艺设备设计：1.原料筛选和称量设备：包括原料筛选机、称量器等设备，用于筛选和称量PVC原料。

2.搅拌设备：采用搅拌罐或搅拌机等设备，用于将PVC原料与溶剂、稳定剂、乳化剂等进行混合搅拌。

3.加热设备：采用加热炉、加热管路等设备，用于将PVC乳液加热至适宜的反应温度。

4.过滤清洗设备：包括过滤机、清洗装置、干燥设备等，用于对PVC 反应后的物料进行过滤、清洗和干燥处理。

5.粉碎造粒设备：包括粉碎机、造粒机等设备，用于将PVC颗粒进行细碎和造粒处理。

6.储存运输设备：包括储存罐、输送带、管道等设备，用于将PVC颗粒储存并输送至下一生产工序。

三、工艺控制设计：1.温度控制：通过加热设备的温度传感器和控制系统，对加热反应过程中的温度进行监测和控制。

2.搅拌控制：通过搅拌设备的搅拌力传感器和控制系统，对搅拌过程中的搅拌力进行监测和控制。

3.过滤清洗控制：通过过滤清洗设备的压力传感器和控制系统，对过滤清洗过程中的压力进行监测和控制。

4.粉碎造粒控制：通过粉碎造粒设备的电流传感器和控制系统，对粉碎和造粒过程中的电流进行监测和控制。

5.输送控制：通过输送设备的速度传感器和控制系统，对颗粒的输送速度进行监测和控制。

聚四氟乙烯加工工艺四氟乙烯制品加工流程：1、模压制作：四氟专用混合机一台；筛粉机一台；20-80目筛网各一个；压力机一台；制品模具；程控烧结炉；2、车削板制作：四氟专用混合机一台；筛粉机一台；20-80目筛网各一个；压力机一台；制品模具；程控烧结炉；车床或车削机一台。

3、橡胶与PTFE组合制品：筛粉机一台；四氟专用混合机一台；20-80目筛网各一个；压力机一台；制品模具；程控烧结炉；车床；橡胶机；PTFE表面处理容器；仪表车床。

4、悬浮聚四氟乙烯材料分析：悬浮聚四氟乙烯预烧结树脂为白色颗粒，熔点327℃，具有良好的流动性，低摩擦系数，优良的热稳定性及突出的化学稳定性。

粉体流动性（S/100g） 3.5体积密度（g/l）380平均粒径（μm）25水份排放点（℃）130分散点（℃）345结晶点（℃）375含水率（%）0.02热不稳定性指数20断裂伸长率，（%）440比热 cal/℃g 0.25热变形温度（℃）18.5kg/ c㎡4.6kg/55c㎡导热系数 104cal/M.sec℃ 6.0拉伸强度，（MPa）32.0模压PTFE产品在烧结过程中须用该烧结控制器，程序仪表AL1必须设定385℃，保护仪表同时也设定385℃，PTFE制品在加温烧结时，应有泄风装置，避免385℃以上高温时，热分解增多，生成氟化氢等物质的可能性也变大，产生有毒气体吸入人体内中毒。

PTFE热量传导公式：104-200cal/c.sec.℃PTFE烧结升温公式：按Φ100mm×10mm空心产品为标准，如产品放大或减小升降温率为1mm=1℃/H30-130=90℃/H 130-250=70℃/H 250-320=50℃/H320-345=40℃/H 345-375=25℃/H恒温工艺：130℃=30-60min 250℃=60min 320℃=60-300min345℃=60-100min 375℃=80-1000min恒温主要根据烧结炉保温性能与厂品大小来定。
