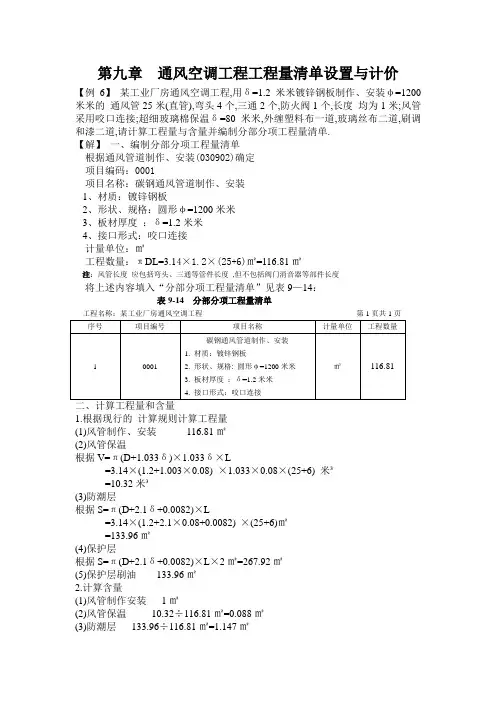

第九章通风空调工程工程量清单设置与计价【例6】某工业厂房通风空调工程,用δ=1.2米米镀锌钢板制作、安装φ=1200米米的通风管25米(直管),弯头4个,三通2个,防火阀1个,长度均为1米;风管采用咬口连接;超细玻璃棉保温δ=80米米,外缠塑料布一道,玻璃丝布二道,刷调和漆二道,请计算工程量与含量并编制分部分项工程量清单.【解】一、编制分部分项工程量清单根据通风管道制作、安装(030902)确定项目编码：0001项目名称：碳钢通风管道制作、安装1、材质：镀锌钢板2、形状、规格：圆形φ=1200米米3、板材厚度：δ=1.2米米4、接口形式：咬口连接计量单位：㎡工程数量：πDL=3.14×1.2×(25+6)㎡=116.81㎡注：风管长度应包括弯头、三通等管件长度,但不包括阀门消音器等部件长度将上述内容填入“分部分项工程量清单”见表9—14：表9-14 分部分项工程量清单工程名称：某工业厂房通风空调工程第1页共1页1.根据现行的计算规则计算工程量(1)风管制作、安装116.81㎡(2)风管保温根据V=π(D+1.033δ)×1.033δ×L=3.14×(1.2+1.003×0.08) ×1.033×0.08×(25+6) 米³=10.32米³(3)防潮层根据S=π(D+2.1δ+0.0082)×L=3.14×(1.2+2.1×0.08+0.0082)×(25+6)㎡=133.96㎡(4)保护层根据S=π(D+2.1δ+0.0082)×L×2㎡=267.92㎡(5)保护层刷油133.96㎡2.计算含量(1)风管制作安装1㎡(2)风管保温10.32÷116.81㎡=0.088㎡(3)防潮层133.96÷116.81㎡=1.147㎡(4)保护层267.92÷116.81㎡=2.294㎡(5)保护层刷油133.96÷116.81㎡=1.147㎡【例7】某酒店4层空调扩建工程须增装矩形风管(1200米米×400米米)共45米,单层百叶风口的制作、安装(T202-2,550×375)共30个.请对各工程项目计算其工程量.【解】工程量的计算(1)通风管道的制作与安装(1.2+0.4)×2×45㎡=144㎡=14.4(10㎡)(2)单层百叶风口的制作查标准部件重量表克制,T202-2风口(550米米×375米米),每个重3.59㎏,30个共重107.70㎏=1.08(100㎏)(3)单层、百叶风口安装工程量为30个.【例8】图9—1为某办公楼空调管道平面图.风管为δ=1.5米米的镀锌钢板(咬口).试计算办公楼水平管道送风干管和支管的安装工程量.【解】(1)风管制作安装从图9—1可知,计算管道是一条均匀送风管道,其截面是均匀减小的.计算工程量(分管道)有关数据见表9—15.米米、小头直径D=220米米、管长100米,请计算制作安装直接工程费.【解】首先要求求出平均直径,即(780+220)÷2=500米米求工程量：工程量=πL(R+r)÷2=3.14×100×0.5㎡=157㎡=15.7(10㎡)查定额基价：直径为500米米的δ=2米米薄钢板圆形风管定额基价为1225.87元(C9—87),其中人工费为626.15元.套定额,计算制作安装直接费：制作安装直接工程费一般情况下等于基价与工程量的乘积.但该系统是圆形渐缩风管,按定额规定,其人工费应乘以系数2.5.所以安装直接费为：[﹙1225.87－626.15+626.15×2.5﹚×15.7]元=33992.00元.【例10】某工程制作镀锌薄钢板(δ=1.2米米)空气幕风管,风管平均周长为1200米米,风管工程量为300㎡,试计算空气幕风管制作安装费、人工费.【解】因题中风管为空气幕风管,应套用相应矩形风管子目,其人工应乘以系数3.风管制作安装费：根据题意,应套用(C9—80)子目,并对该子目进行换算：C9—80(H)=定额基价－人工费+3×人工费=(800.02－380.62﹢3×380.62)元=1561.26(元∕10㎡)风管制作安装费=30(10㎡)×1561.26(元∕10㎡)=46837.80元.人工费=30×380.62×3=34255.80元【例11】某通风工程安装D=600薄钢板风管100米(δ=2米米焊接).风管由甲方供应,乙方安装风管,应收多少直接安装费？【解】(1)查定额知定额基价为973.37元,其中人工费460.73元,材料费235.77元,机械费276.87元(定额编号C9-88).(2)从定额知,风管制作、安装费用划分比例为：人工安装费占40%,材料费占5%,机械费占5%.(3)求风管工程量：πDL÷10=3.14×0.6×100㎡÷10=18.84(10㎡).(4)求定额直接安装费：(460.73×40%+235.77×5%+276.87×5%)×18.84元=209.92×18.84元=3954.97元.【例13】镀锌薄钢板圆形风管φ600,δ=1米米,长度10米.试计算工程量.【解】(1)风管展开面积.F=π×D×L=3.14×0.6×10㎡=18.84㎡【例14】某工程人防地下室滤毒间600米米×400米米薄钢板矩形风管,设计要求风管厚度δ=3米米,风管采用焊接,长度 2.8米.试计算工程量.【解】(1)风管展开面积.F=(A+B)×2×L=(0.6+0.4)×2×2.8㎡=5.6㎡【例15】部件手动密闭式对开多叶调节阀制作安装,规格630米米×320米米,T308-1,8只,试计算工程量,套用定额.【解】(1)调节阀制作查本册定额附录二“国际通风部件标准重量表”,T308-1规格,630米米×320米米,14.70㎏/个,总重量117.6㎏.套用定额C9-219,对开多叶调节阀制作(30㎏以下),计量单位：100㎏基价：6057.04元制作费：6057.04×1.176元=7123.08元(2)调节阀安装套用定额C9-214,对开多叶调节阀安装(周长2800米米以内),计量单位：个. 基价：30.41元安装费：30.41×8元=243.28元注意：如为成品购买的调节阀,则不发生制作过程(费用),执行调节阀安装定额,调节阀本身价值(作为未计价主材)另计.【例16】部件双层百叶风口制作安装,规格330米米×240米米,T202-2,10只,计算工程量,套用定额.【解】(1)风口制作套用定额C9-271.查《全国统一安装工程预算定额》附录二“国标通风部件标准重量表”,T202-2,规格330米米×240米米,3.48㎏/个,总重量34.8㎏.双层百叶风口制作(5㎏以下),计量单位：100㎏,工程量：0.348/100㎏.(2)风口安装套用定额C9-309.百叶风口安装(周长1280米米以内)计量单位：个,工程量：10个.注意：如为成品购买的风口,则不发生制作过程(费用),执行风口安装定额,其本身价值(作为未计价主材)另计.【例18】矩形薄钢板风管,展开面积60㎡,设计要求风管外壁刷耐酸漆各二遍,计算工程量,套用定额. 【解】(1)计算工程量风管刷油工程量=风管展开面积合计=60㎡=6(10㎡)(2)套用定额C14—109~110(刷二遍),计量单位：10㎡【例19】有400米米×200米米送风管,长8米,设计要求采用δ=40米米自熄性聚苯乙烯泡沫塑料板保温,计算工程量,套用定额.【解】(1)计算工程量：δ=40米米.风管保温工程量=[﹙0.4+0.2﹚×2×8×0.04＋0.04²×4×8]米³=0.44米³(2)套用定额C14—1265,计量单位：米³.自熄性聚苯乙烯泡沫塑料板为未计价主材,定额含量1.200米³,假定800元∕米³,则主材单位价值(元)=1.200×800=960(元∕米³)主材价值(元)=960×0.44元=422.4元【例22】某通风空调工程,有100米直径为600米米的薄钢板圆形风管(δ=2米米焊接),安装高度为6.5米.该风管要求内外表面刷带锈底漆一遍,请计算该项工程应计取多少超高增加费？【解】计算过程如下：(1)计算工程量πDL=3.14×0.6×100㎡=188.4㎡=18.84(10㎡)(2)套定额.查定额C9—96风管制作安装基价为1111.33元,其中人工费为539.89元,材料费304.51元,机械费266.93元;风管刷油安装基价为19.40元,其中人工费为11.00元,材料费8.40元,机械费为0元(定额编号C14—55).(3)计算超高增加费.超高增加费=制作安装人工费×15%+刷油人工费+刷油机械费)×30%=(18.84×539.89×15%+18.84×11.00×1.1×30%)元=1594.12元式中,系数1.1是风管内外表面刷油的系数.【例24】×办公楼空调风管路工程施工图工程量计算.㈠工程概况⑴本例题为×市区×办公楼(部分房间)空调风管路工程预算,空调风管路平面图见图9-6.⑵本工程风管采用镀锌铁皮,咬口连接.其中：矩形风管200米米×120米米,镀锌铁皮δ=0.50米米.矩形风管320米米×250米米,镀锌铁皮δ=0.75米米.矩形风管630米米×250米米、1000米米×200米米、1000米米×250米米,镀锌铁皮δ=1.00米米.⑶图中密闭对开多叶调节阀、风量调节阀、铝合金百叶送风口、铝合金百叶回风口、阻抗复合消声器均按成品考虑.⑷风机盘管采用卧式暗装(吊顶式),主风管(1000米米×250米米)上均设温度测定孔和风量测定孔各1个.表9-20 工程量计算书【例25】×办公楼空调水管路施工图工程量计算.㈠工程概况⑴本工程空调水管路平面图和大样图分别见图9-7、图9-8..空调水管路系统图见图9-9,风机盘管水管路安装图可见图9-10.图中标高以米计,其余以米米计.空调供水、回水及凝结水管均采用镀锌钢管,丝扣连接.⑵阀门采用铜球阀.穿墙均加一般钢套管.进出风机盘管供、回水支管均装金属软管(丝接)各一个,凝结水管与风机盘管连接需装橡胶软管(丝接)一个.⑶管道安装完毕后要求试压,空调系统试验压力为1.3米Pa,凝结水管做灌水试验.图9-8 办公楼部分房间空调水管路平面图图9-9 办公楼部分房间空调水管路系统图图9-10 风机盘管水管路安装图示1-风机盘管;2-金属软管;3-橡胶软管;4-过滤器;5-丝扣铜球阀;6-铸钢法兰蝶阀;7-法兰闸阀表9-22 工程量计算书工程名称：×办公楼部分房间空调水管路附件：工程施工现场应急预案及安全保证措施一、编制原则1、以人为本,安全第一原则。
