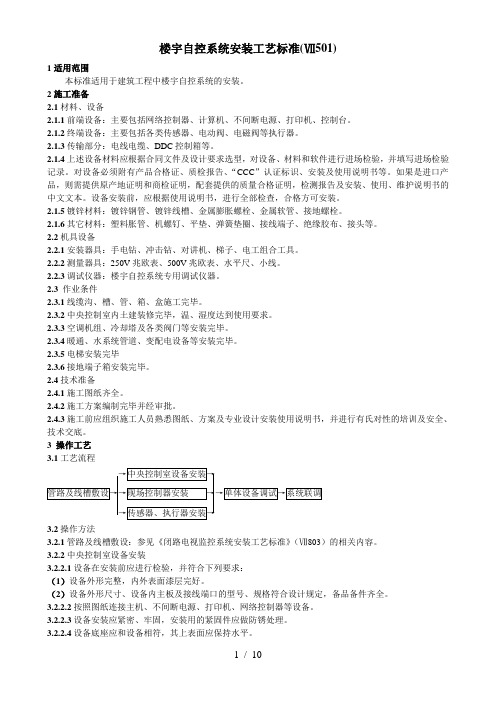

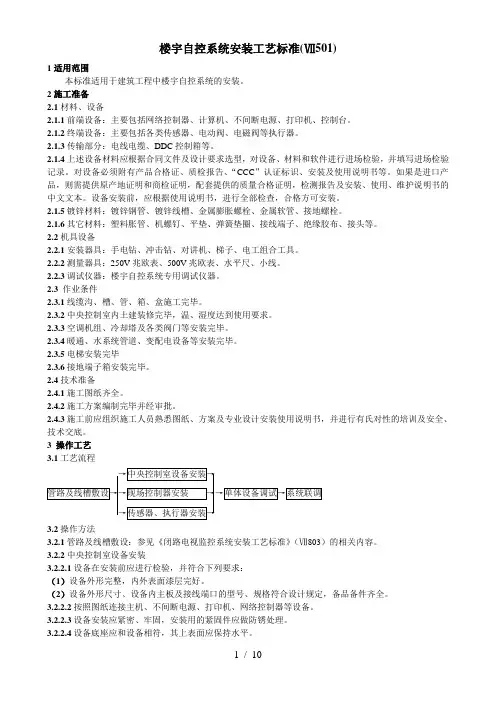

楼宇自控系统安装工艺标准(Ⅶ501)1适用范围本标准适用于建筑工程中楼宇自控系统的安装。
2施工准备2.1材料、设备2.1.1前端设备:主要包括网络控制器、计算机、不间断电源、打印机、控制台。
2.1.2终端设备:主要包括各类传感器、电动阀、电磁阀等执行器。
2.1.3传输部分:电线电缆、DDC控制箱等。
2.1.4上述设备材料应根据合同文件及设计要求选型,对设备、材料和软件进行进场检验,并填写进场检验记录。
对设备必须附有产品合格证、质检报告、“CCC”认证标识、安装及使用说明书等。
如果是进口产品,则需提供原产地证明和商检证明,配套提供的质量合格证明,检测报告及安装、使用、维护说明书的中文文本。
设备安装前,应根据使用说明书,进行全部检查,合格方可安装。
2.1.5镀锌材料:镀锌钢管、镀锌线槽、金属膨胀螺栓、金属软管、接地螺栓。
2.1.6其它材料:塑料胀管、机螺钉、平垫、弹簧垫圈、接线端子、绝缘胶布、接头等。
2.2机具设备2.2.1安装器具:手电钻、冲击钻、对讲机、梯子、电工组合工具。
2.2.2测量器具:250V兆欧表、500V兆欧表、水平尺、小线。
2.2.3调试仪器:楼宇自控系统专用调试仪器。
2.3 作业条件2.3.1线缆沟、槽、管、箱、盒施工完毕。
2.3.2中央控制室内土建装修完毕,温、湿度达到使用要求。
2.3.3空调机组、冷却塔及各类阀门等安装完毕。
2.3.4暖通、水系统管道、变配电设备等安装完毕。
2.3.5电梯安装完毕2.3.6接地端子箱安装完毕。
2.4技术准备2.4.1施工图纸齐全。
2.4.2施工方案编制完毕并经审批。
2.4.3施工前应组织施工人员熟悉图纸、方案及专业设计安装使用说明书,并进行有氏对性的培训及安全、技术交底。
3 操作工艺3.1工艺流程→中央控制室设备安装→管路及线槽敷设→→现场控制器安装→→单体设备调试→系统联调→传感器、执行器安装→3.2操作方法3.2.1管路及线槽敷设:参见《闭路电视监控系统安装工艺标准》(Ⅶ803)的相关内容。

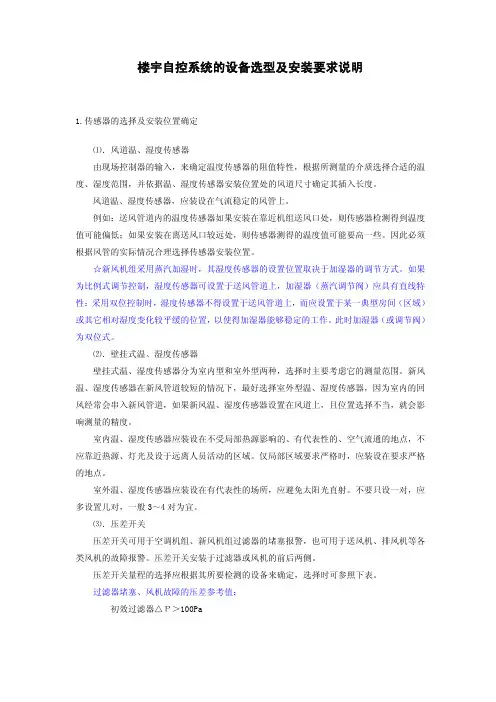

楼宇自控系统的设备选型及安装要求说明1.传感器的选择及安装位置确定⑴.风道温、湿度传感器由现场控制器的输入,来确定温度传感器的阻值特性,根据所测量的介质选择合适的温度、湿度范围,并依据温、湿度传感器安装位置处的风道尺寸确定其插入长度。
风道温、湿度传感器,应装设在气流稳定的风管上。
例如:送风管道内的温度传感器如果安装在靠近机组送风口处,则传感器检测得到温度值可能偏低;如果安装在离送风口较远处,则传感器测得的温度值可能要高一些。
因此必须根据风管的实际情况合理选择传感器安装位置。
☆新风机组采用蒸汽加湿时,其湿度传感器的设置位置取决于加湿器的调节方式。
如果为比例式调节控制,湿度传感器可设置于送风管道上,加湿器(蒸汽调节阀)应具有直线特性;采用双位控制时,湿度传感器不得设置于送风管道上,而应设置于某一典型房间(区域)或其它相对湿度变化较平缓的位置,以使得加湿器能够稳定的工作。
此时加湿器(或调节阀)为双位式。
⑵.壁挂式温、湿度传感器壁挂式温、湿度传感器分为室内型和室外型两种,选择时主要考虑它的测量范围。
新风温、湿度传感器在新风管道较短的情况下,最好选择室外型温、湿度传感器,因为室内的回风经常会串入新风管道,如果新风温、湿度传感器设置在风道上,且位置选择不当,就会影响测量的精度。
室内温、湿度传感器应装设在不受局部热源影响的、有代表性的、空气流通的地点,不应靠近热源、灯光及设于远离人员活动的区域。
仅局部区域要求严格时,应装设在要求严格的地点。
室外温、湿度传感器应装设在有代表性的场所,应避免太阳光直射。
不要只设一对,应多设置几对,一般3~4对为宜。
⑶.压差开关压差开关可用于空调机组、新风机组过滤器的堵塞报警,也可用于送风机、排风机等各类风机的故障报警。
压差开关安装于过滤器或风机的前后两侧。
压差开关量程的选择应根据其所要检测的设备来确定,选择时可参照下表。
过滤器堵塞、风机故障的压差参考值:初效过滤器△Ρ>100Pa中效过滤器△Ρ>200Pa高效过滤器△Ρ>600Pa小型风机(一般功率<5KW=△Ρ>100~200Pa中型风机(一般功率7~16KW)△Ρ>400~500Pa大型风机(一般功率>20KW)△Ρ>600~700Pa⑷.防冻开关防冻开关的作用为:当冬季因某种原因造成盘管温度过低时,低温防冻开关将给出一个报警信号,风机自动停止运行,同时关闭新风阀,以防止盘管冻裂。
楼宇自动化控制系统安装施工方案楼宇自动化系统现场设备主要有:DDC单元、FLN楼层级网络设备、LonWorks网络设备、系统控制台和软件、传感器、阀门与执行器、风阀执行器、设备接口及相关硬件。
安装工艺流程开箱检验→通电试验→明确安装方式→安装→接线→做标签→填写安装记录。
技术协调由于楼控系统规模庞大,被控设备数量多,在安装自控设备前要落实被控设备的安装位置、接入点等,检查被控设备是否按原设计设置了监控点。
技术协调内容如下:·监控传感器的设计安装位置是否达到设计原意的要求·其它专业有关的监控点在相关专业内是否有相应内容配合,如电动阀的控制等在空调系统内是否有设置相应的电动阀等·相关设备是否达到监控点的要求,如控制箱的外接端子如控制、开关状态、报警点是否按照楼宇自控系统的要求进行预留,设备的控制流程、功能是否与楼宇自控系统的设计控制流程要求相符。
·监控设备是否与消防有关,楼宇自控系统的监控是否有阻碍消防功能,消防控制是否为最大优先级。
·相关电气控制设备是否符合楼宇自控系统的控制功能要求,控制箱(柜)的二次控制电路及相应的被监控设备是否预留有楼宇自控系统的接入点。
·照明动力电气是否预留有相应供电回路对楼宇自控系统的各设备供电,如有相应供电回路则检查其是否符合楼宇自控系统的要求·楼宇自控系统自身图纸是否齐全,图纸内各检测点的位置是否清晰明了,系统图中各检测末端是否在平面图上有相应标注。
·楼宇自控系统图中的各接入点是否已进行编码·楼宇自控系统的各末端检测点线路在平面图是否有编码,与系统图中相应接入点编码是否相一致,编码是否存在重码、错码、漏码·楼宇自控系统的接地是否符合要求,工作接地、保护接地的接地点是否有预留安装技术要求传感器安装·室内温度传感器的安装:温度传感器至控制器之间的连接符合设计要求,尽量减少因接线而引起的误差;室内温度传感器安装在采暖或空调房间内墙,远离门窗和热源,或可能暴露在阳光的地方;导管开口要密封,以防止由于导管吸风而引起虚假温度测量;在高电磁干扰区域采用屏蔽线传感器导线与电源之间距离应大于150mm;室内温度传感器安装高度1.4m。
楼宇自控系统施工方案及施工重点1工艺流程施工准备-—-—电管预留预埋——-—设备开箱、检验、材料检验—--—DDC控制器箱体及辅控箱安装——-—楼宇控制前端设备安装—--—DDC控制器的保护管敷设————缆线敷设-———校接线---—终端机房设备安装接线--——仪表单回路调校-—--各DDC子系统调试 -———联调--——系统集成调试。
施工准备DDC单体调试安装电缆敷设、通断、绝缘测试DDC功能测试合格合格合格调试完毕线缆芯数分束绑扎.绑扎间距不宜大于1.5m,间距应均匀,松紧适度。
2.2线缆终接要求线缆中间不允许有接头。
线缆终接处必须牢固,接触良好,一般需采用冷压接头,特殊要求的地方采用锡焊工艺.线缆终接应符合设计和施工操作规程。
线缆在终接前,必须核对线缆标识内容是否正确,线缆两头必须套上机打号码管。
对于有极性的线缆,必须区分极性进行终接,一般要求线缆的红色线接正,其他颜色的线接负。
2。
3校接线由于楼控系统中接线端子多,在校接线过程中应注意如下:仪表校接线除设计规定可用500V兆欧表检测绝缘外,其余一律不得用兆欧表,应用专用的测量仪器(常规的采用万用表); DDC箱及辅控箱内布线应用绝缘尼龙扎带捆扎,切忌用金属代用,以防线乱而产生电容效应,导致误信号;弱电接地保护与弱电接地取消静电网络应严格区别,绝不能混淆,以防强电在瞬间对地短路对弱电系统的模块损坏;为保证导线无损伤,剥线时应注意不要损伤到导线;导线与端子排间采用焊接或压接方式,均应牢固可靠;控制器及辅控箱内的导线不应有接头,导线芯线应无损伤;每个接线端子的每侧接线宜为1根,不得超过2根.对于插接式端子,不同截面的两根导线不得接在同一端子上。
3设备安装3。
1系统设备安装条件(1)室内装修和BAS表面安装的元件、设备的协调作业方案,已经得到确认;4 (2)地面、墙面的预留孔洞、地槽和预埋件等应与合同一致,并经过业主方验收;(3)施工区域内能保证施工用电;(4)施工现场有影响施工的各种障碍物已提前清除;(5)与BA系统相关的各设备已安装完毕(或需要配合共同安装);(6)BA系统设备安装完后有条件并能采取进行成品保护措施; 3.2系统设备的安装中央控制器及网络通讯设备应在中央控制室的土建和装饰工程完工后安装;设备及设备各构件间应连接紧密、牢固,安装用的坚固件应有防锈层;设备在安装前应作检查,确定其外形完是否完整,内外表面漆层是否完好,设备内主板及接线端口的型号、规格是否符合设计规定;按系统设计图检查主机、网络控制设备、UPS、打印机、HUB集选器等设备之间的连接电缆型号以及连接方式是否正确。
楼宇自控系统施工方案及施工重点楼宇自控系统是指在建筑物内部实现对空调、照明、电力等设备进行集中控制和管理的系统。
其主要由传感器、执行器、控制器以及上位机软件等组成。
在楼宇自控系统的施工中,需要遵循一定的方案和重点,以确保施工过程的顺利进行和系统性能的稳定运行。
施工方案:1.设计方案确认:在施工前需要确认楼宇自控系统的设计方案,包括系统构成、控制策略以及设备布置等。
设计方案应基于建筑物的功能和需求进行定制,同时考虑系统的可扩展性和可维护性。
2.材料采购和设备调试:根据设计方案,采购所需的传感器、执行器、控制器等设备,并进行质量检验和性能测试。
在施工前,需要对设备进行调试和参数设置,以确保其正常工作。
3.布线和安装:根据楼宇自控系统的布线图,进行相关线缆的预埋和铺设工作。
同时,根据设备的安装要求,将传感器、执行器等设备安装到指定位置,并与控制器进行连接。
4.系统调试:在设备安装完成后,需要进行系统的调试工作。
首先,逐一检查设备的连接是否正常,并进行通电测试。
然后,根据设计方案进行控制策略的设置,并进行联动测试和性能评估。
5.软件配置:楼宇自控系统通常需要上位机软件进行监控和管理。
在施工过程中,需要进行软件的安装和配置,包括数据库的设置、设备的绑定以及报警和报表的定制等。
6.培训和验收:在系统的施工和调试完成后,需要对使用人员进行相关培训,包括系统的操作和维护。
同时,进行系统的验收工作,确认系统的功能和性能均符合设计要求。
施工重点:1.设备选择和品质管理:在楼宇自控系统的施工中,设备的选择和品质管理是重中之重。
应选择具有良好性能和稳定性的设备,并进行质量检验和性能测试,以确保其能够正常工作。
2.施工进度和协调管理:在楼宇自控系统的施工中,需要进行施工进度的合理安排和协调管理。
不同设备之间的安装和调试工作应进行协调,确保施工进度的顺利进行。
3.控制策略的设计和设置:楼宇自控系统的控制策略关乎系统性能的稳定运行。
智能楼宇系统施工工序智能楼宇系统是指利用信息技术、自动控制技术和网络通信技术,在建筑物内部对环境、设备、能源进行智能化管理和控制的系统。
智能楼宇系统的应用可以提高建筑物的舒适性、安全性和能效性,对于现代城市建设和管理具有重要意义。
在进行智能楼宇系统的建设过程中,施工工序是至关重要的一环。
本文将对智能楼宇系统的施工工序进行详细阐述。
一、前期准备工作在进行智能楼宇系统的施工前,首先需要进行充分的前期准备工作。
这包括与业主、设计单位和施工单位的沟通协调,确定施工方案和计划,编制施工图纸和材料清单,确定施工人员和技术团队等。
只有做好前期准备工作,才能确保施工进度和质量。
二、布线及管道敷设智能楼宇系统包括各类传感器、执行器、控制器、通信设备等,这些设备之间需要进行布线连接。
在施工过程中,需要根据设计图纸进行布线设计,并按照要求进行管道敷设。
布线及管道敷设的质量直接影响到系统的后期使用效果,因此需要严格按照标准要求进行操作。
三、设备安装与调试智能楼宇系统的设备安装是整个施工工序中比较关键的环节。
不同的设备有各自的安装要求,需要技术人员进行专业安装。
安装完成后,还需要进行设备的调试工作,确保设备的正常运行和互联互通。
只有设备安装与调试工作到位,才能为系统的正常运行奠定基础。
四、软件编程与系统集成智能楼宇系统的软件编程是整个系统的灵魂所在。
软件编程需要根据设计要求和用户需求进行编写,能够实现各项功能的正常运行。
在软件编程完成后,还需要进行系统的集成测试,确保各个子系统和设备之间的协同工作。
只有软件编程与系统集成到位,才能保证系统的可靠性和稳定性。
五、系统验收与交付智能楼宇系统的施工工序完成后,需要进行系统的验收与交付。
业主需要对系统进行验收,确保系统满足设计要求和功能要求。
同时,还需要对系统进行培训,使用户能够正常操作和维护系统。
只有系统验收与交付顺利完成,才能交付投入使用,发挥系统的效益。
总结智能楼宇系统的施工工序是一个复杂而严谨的过程,需要各方通力合作,才能确保系统的顺利建设和运行。
(精品楼宇自控系统施工方案及施工重点一、引言楼宇自控系统是指将新一代信息技术、控制技术、通信技术等应用于楼宇的自动化控制和管理系统中,实现对楼宇内各个设备的智能化控制和集中管理。
本文将就楼宇自控系统的施工方案及施工重点进行探讨。
二、施工方案1.系统设计:在开始施工前,首先需要制定系统设计方案。
该方案应充分考虑楼宇的特点和需求,并依据现有的技术和设备选型,确定系统的组成和功能。
2.施工准备:施工前需要进行详细的准备工作,包括准备施工材料和设备、制定施工计划、组织施工人员等。
3.布线与安装:系统的布线和安装是楼宇自控系统施工的重要环节。
需要根据系统设计方案,确定各个设备的布置位置,并进行布线和安装工作。
在布线时,应注意避免电器设备之间的干扰,并确保线路的安全性和可靠性。
4.软件编程:楼宇自控系统的软件编程是实现系统功能的关键。
在进行软件编程时,应遵循系统设计方案,根据需求设置各个设备的控制逻辑和参数,并进行测试和调试,确保系统的正常运行。
5.联调与调试:系统的联调和调试是保证系统功能正常运行的必要步骤。
需要将各个设备进行连接,并进行测试和调试,以验证系统的功能和性能。
6.系统验收:在系统联调和调试完成后,需要进行系统的验收工作。
验收工作主要包括对系统的功能、性能、稳定性等方面进行检查,以确保系统的质量满足要求。
三、施工重点1.数据通信网络:楼宇自控系统需要建立一个可靠的数据通信网络,用于各个设备之间的数据传输。
在施工中,需要注意网络的布线和连接方式,确保网络的稳定性和安全性。
2.设备安装和调试:不同的设备在安装和调试过程中可能存在一些特殊的要求。
例如,空调设备需要合理安装,避免对空气流通和温度控制造成干扰。
在调试过程中,需要对设备的参数进行合理设置,确保设备的正常运行。
3.软件编程和调试:楼宇自控系统的软件编程和调试是实现系统功能的关键。
在编程过程中,需要根据系统设计方案,合理设置各个设备的控制逻辑和参数,并进行测试和调试,以保证系统的正常工作。
第1篇一、项目概述本项目为XX大厦楼宇自控系统施工项目,位于我国XX市XX区XX路XX号。
大厦占地面积约20000平方米,建筑高度约100米,共30层,其中地上28层,地下2层。
本项目楼宇自控系统主要包括建筑设备监控、能源管理、安全防范、信息管理等子系统。
二、施工准备1. 组织准备- 成立项目组,明确各成员职责,确保施工过程中责任到人。
- 对施工人员进行技术培训,确保其熟悉楼宇自控系统的工作原理和操作方法。
2. 技术准备- 深入了解大厦建筑结构和设备情况,编制详细的施工方案。
- 购置必要的施工设备和工具,如电线、电缆、传感器、控制器等。
3. 物资准备- 根据施工方案,列出所需材料清单,确保材料质量符合国家标准。
- 对材料进行验收,确保材料合格。
三、施工流程1. 现场勘查- 对大厦进行现场勘查,了解建筑结构、设备布局和安装环境。
- 根据勘查结果,对施工方案进行调整。
2. 设备安装- 根据施工方案,进行设备安装,包括传感器、控制器、执行器等。
- 确保设备安装牢固、准确,连接线路规范。
3. 线路敷设- 按照设计图纸,进行线路敷设,包括电源线、信号线、通信线等。
- 线路敷设要符合国家标准,确保安全可靠。
4. 系统调试- 对安装完成的设备进行调试,确保系统运行正常。
- 对系统进行功能测试,确保各项功能符合设计要求。
5. 系统联调- 将各个子系统进行联调,确保系统之间协调工作。
- 对系统进行整体测试,确保系统稳定可靠。
6. 系统验收- 按照国家标准和设计要求,对系统进行验收。
- 验收合格后,交付使用。
四、施工技术要求1. 设备安装- 设备安装位置要准确,确保设备正常运行。
- 设备安装牢固,防止因振动、位移等原因导致设备损坏。
2. 线路敷设- 线路敷设要符合国家标准,确保安全可靠。
- 线路连接要牢固,防止因松动等原因导致线路损坏。
3. 系统调试- 系统调试要全面,确保各项功能符合设计要求。
- 系统调试过程中,要注意观察设备运行状态,及时发现问题并解决。
建筑设备监控(楼宇自控)系统施工技术方案一、一般规定1.1 本章适用于建筑弱电工程中建筑设备监控系统的工程实施,建筑设备监控系统施工质量的验收应执行《智能建筑工程质量验收规范》GB50339和《智能建筑工程检测规程》CECS 182:2005相关章节的规定。
1.2 建筑设备监控系统的施工验收应与建筑节能工程施工质量验收同步进行,并执行《建筑节能工程施工质量验收规范》GB50411-2007的有关规定。
1.3 建筑设备监控系统的工程范围应包括建筑运行管理、建筑环境监控和给排水、供电、照明、电梯、自动扶梯等监控子系统以及现场仪表、变频设备、控制中心等现场设施的施工与验收。
二、施工准备2.1 根据项目的总体进度安排编写施工计划书,包括工期计划、材料设备进场计划、人员配置计划、工序衔接要求、设备安装内容及步骤、调试计划、验收计划等内容。
2.2 在施工之前对下列施工图及设计文件进行复查,确保文件齐全并符合设计要求:1、建筑设备监控系统图;2、建筑设备监控系统及其集成的各子系统以及现场仪表等的施工安装图;3、建筑设备监控系统软件安装手册;4、系统接线图及控制器盘箱接线图;5、所有与第三方系统连接的接口安装及使用说明;6、系统所监控的设备或受控对象的控制策略说明;包括所有模拟量控制、数字量控制,顺序控制及系统连锁的控制原理图;7、对被控设备实施的节能措施和节能机理的说明;8、与设计单位确认后的现场仪表中的阀门、流量计的设计计算书;9、建筑设备监控系统设备验收测试大纲、接口测试大纲、系统调试大纲等技术文件。
三、施工要点3.1 建筑设备监控系统的线缆、线缆防护系统,供电及防雷接地的安装以及隐蔽工程的检查与验收应符合《智能建筑工程施工规范》GB50606的有关规定。
8.3.2 控制中心设备的安装应符合下列要求:1、控制台安装位置应符合设计要求,安装应平稳牢固,便于操作维护。
2、控制台内机架、配线、接地应符合设计要求。
