焊接热处理施工工艺

焊接热处理专项施工方案焊接热处理是金属材料加工中十分重要的一环，它可以改善材料的力学性能、耐腐蚀性和疲劳寿命，同时也可以消除焊接产生的残余应力。

在焊接热处理中，专项的施工方案将直接影响到焊接质量和效果。

下面将介绍一份针对焊接热处理的专项施工方案。

一、前期准备在进行焊接热处理之前，需要做好充分的前期准备工作，包括：1.检查焊接设备和工具的完好性，确保其能够正常运行；2.确认焊接热处理所需的材料和工艺参数，并进行必要的准备；3.清洁焊接工件表面，去除油污、氧化物等杂质，以确保焊接质量；4.确保焊接场地的通风良好，避免有害气体的产生，保障工作人员的健康。

二、焊接热处理工艺焊接热处理的工艺主要包括预热、焊接、保温和冷却四个阶段，下面进行详细介绍：1. 预热阶段预热是焊接热处理中十分关键的一个步骤，它可以降低焊接时的残余应力和避免裂纹的产生。

预热温度一般为工件的50%~70%，持续时间根据材料的不同而有所差异，一般在30分钟到2小时之间。

预热完成后，应在短时间内进行焊接操作。

2. 焊接阶段焊接是焊接热处理的核心过程，需严格控制焊接电流、电压和焊接速度。

保持焊接过程中的稳定，避免焊接变形和焊缝质量不良。

焊接完成后，应及时进入下一个阶段。

3. 保温阶段在焊接完成后，需要对焊接部位进行保温处理，以保证焊缝中的金属晶粒得到充分再结晶。

保温温度一般为700℃~800℃，保温时间视工件材料和要求而定，一般在1小时到4小时之间。

4. 冷却阶段冷却是焊接热处理完成后的最后一个阶段，要求工件在特定的温度下进行缓慢冷却。

冷却速度不宜过快，以避免引起裂纹和应力集中。

在冷却的过程中，要及时检查工件表面是否有裂纹或其他质量问题，并采取相应措施。

三、验收和保养焊接热处理完成后，需要对焊接部位进行验收，检查焊接质量和强度是否符合要求，确保焊接效果良好。

同时，还需做好保养工作，定期清洁和润滑焊接设备和工具，延长其使用寿命。

结语通过专项施工方案的制定和严格执行，可以提高焊接热处理的效率和质量，确保焊接后的金属材料具有理想的性能和寿命。

合金钢管道焊后消应热处理工艺标准1、适应范围本工艺标准适用于非低温用碳钢、低合金钢及1Cr5Mo钢等钢材的焊缝焊后消应热处理。

2、施工准备2.1热处理所用保温材料应为无碱超细玻璃棉，应有质量证明书或合格证。

2.1.1热处理设备为可自动控制温度的固定盘柜式控制柜或手提式控制箱，并应配有自动打点记录仪，加热器采用绳状红外线加热器，热电偶为K型，其连接线为补偿导线。

2.1.2热处理设备应经检查合格，温度指示仪表及热电偶校验准确。

2.1.3挡雨、雪的遮盖物准备齐全。

2.2作业条件2.2.1热处理前应对焊缝进行确认，确认项目包括：1）焊接工作已完成；2）焊缝外观符合质量标准；3）其他要求的检验项目已检验合格，并已取得检验合格通知书；4）除铬钼耐热钢以外焊缝的无损检测已检验合格，并已取得检验合格通知书；3、操作工艺3.1工艺流程：施工准备→热电偶及加热器安装→热处理→硬度检验→资料整理3.2热电偶及加热器安装3.2.1每道焊口对称安装两只热电偶，热电偶安装在靠近焊缝边缘的30mm，管材与热电偶端部接触处应用砂轮机打磨露出金属光泽，热电偶安装采用细铁丝捆扎，为保证所测温度为管材实际温度，在热电偶与加热器之间点小块保温玻璃布进行隔离。

3.2.2电加热器缠绕宽度为焊缝两侧各100-125mm，一根加热器缠绕多道焊缝时，必须保证热处理部位的相似性，即：同材质、同规格、缠绕的圈数及宽度相同。

3.2.3加热器安装完毕后用无碱超细玻璃棉进行保温，保温厚度100-125mm，为降低温度梯度，加热器外部100mm范围内应予以保温。

3.3热处理工艺3.3.1升温温度：300℃以下不控制，300℃以上升温速度为5125/δ.℃/h，且不大于220℃/h（δ为壁厚，单位为mm）。

3.3.2热处理温度见下表：升温期间任意两测温点温差不大于50℃。

3.3.3恒温时间：厚度在25mm以下的非合金钢和16Mn恒温时间为1h，厚度25mm以上为2h，合金钢及1Cr5Mo（或度40mm以下）恒温时间为2h。

P91钢管道焊接及热处理施工工法P91钢管道焊接及热处理施工工法一、前言：P91钢是一种高温高压力下常用的材料，广泛应用于石化、核电等领域的管道工程中。

针对P91钢管道的施工特点和需求，制定了P91钢管道焊接及热处理施工工法，旨在保证工程质量和安全性。

二、工法特点：1. 与其他钢材不同，P91钢焊接后需要进行热处理，以消除焊接产生的应力和提高材料的力学性能。

2. 该工法采用特殊焊接材料和工艺参数，能够有效控制焊接热影响区的显微组织和性能。

3. 施工过程中充分考虑P91钢的高温、高压等特性，采取合适的隔热措施，保证焊接质量和工人的安全。

三、适应范围：该工法适用于P91钢管道的焊接和热处理，广泛应用于石化、核电、火力发电等行业的管道工程。

四、工艺原理：通过对施工工法与实际工程之间的联系、采取的技术措施进行具体的分析和解释，让读者了解该工法的理论依据和实际应用。

1. 选择合适的焊接参数和焊接材料，控制焊接热输入和焊接速度，以保证焊缝的质量。

2. 采用预热、焊接后热处理等措施，消除焊接产生的应力和提高材料的力学性能。

五、施工工艺：对施工工法的各个施工阶段进行详细的描述，让读者了解施工过程中的每一个细节。

1. 准备工作：对管道进行清洁和检查，准备焊接材料和设备。

2. 焊接工艺：采用TIG焊接和电弧焊接等方法进行焊接，保证焊缝的质量和外观质量。

3. 热处理工艺：采用正火或脱碳退火等工艺对焊接区域进行热处理，提高材料的力学性能。

4. 后处理工艺：对焊接区域进行清理、修整和防腐处理，保证工程质量和使用寿命。

六、劳动组织：根据施工需要，确定施工队伍的组成和工作分工，确保施工进度和质量。

1. 针对P91钢管道的特点，需要具备一定的焊接和热处理技术经验的工人。

2. 设置工班长和技术指导专家，对施工过程进行监督和指导。

七、机具设备：对该工法所需的机具设备进行详细介绍，让读者了解这些机具设备的特点、性能和使用方法。

1. 焊接设备：包括TIG焊机、电弧焊机等。

焊接后热处理的工艺及作用阅读(42)次 2011-11-25 20:38:47后热处理(PWHT)工艺是指焊接工作完成后，将焊件加热到一定的温度，保温一定的时间，使焊件缓慢冷却下来，以改善焊接接头的金相组织和性能或消除残余应力的一种焊接热处理工艺。

焊后热处理工艺一般包括加热、保温、冷却三个过程，这些过程相互衔接，不可间断。

广义的焊后热处理包括下列各类热处理：消除应力；完全退火；固溶强化热处理；正火；正火加回火；淬火加回火；回火；低温消除应力；析出热处理等；另外，在避免焊接区急速冷却或者是去氢的处理方法中，采取后热处理也是焊后热处理的一种。

焊后热处理可采取炉内热处理，整体炉外热处理或局部热处理的方法进行。

焊后热处理1、焊接残余应力是由于焊接引起焊件不均匀的温度分布，焊缝金属的热胀冷缩等原因造成的，所以伴随焊接施工必然会产生残余应力。

消除残余应力的最通用的方法是高温回火，即将焊件放在热处理炉内加热到一定温度和保温一定时间，利用材料在高温下屈服极限的降低，使内应力高的地方产生塑性流动，弹性变形逐渐减少，塑性变形逐渐增加而使应力降低。

焊后热处理对金属抗拉强度、蠕变极限的影响与热处理的温度和保温时间有关。

焊后热处理对焊缝金属冲击韧性的影响随钢种不同而不同。

2、热处理方法的选择焊后热处理一般选用单一高温回火或正火加高温回火处理。

对于气焊焊口采用正火加高温回火热处理。

这是因为气焊的焊缝及热影响区的晶粒粗大，需要细化晶粒，故采用正火处理。

然而单一的正火不能消除残余应力，故需再加高温回火以消除应力。

单一的中温回火只适用于工地拼装的大型普通低碳钢容器的组装焊接，其目的是为了达到部分消除残余应力和去氢。

绝大多数场合是选用单一的高温回火。

热处理的加热和冷却不宜过快，力求内外壁均匀。

3、焊后热处理的加热方法⑴感应加热。

钢材在交变磁场中产生感应电势，因涡流和磁滞的作用使钢材发热，即感应加热。

现在工程上多采用设备简单的工频感应加热。

工业管道焊接热处理施工工艺标准QJ/JA0615-20061 目的为了规范压力管道等焊件的焊前预热和焊后热处理工艺，保证焊接工程质量，特制定本工艺标准。

2 适用范围本标准适用于公司承接的工业与公用压力管道焊接工程的焊前预热和焊后热处理。

3 引用标准GB50236《现场设备、工业管道焊接工程施工及验收规范》4 定义预热：焊接开始前，对焊件的全部(或局部)进行加热的工艺措施。

焊后热处理：焊后，为改善焊接接头的组织和性能或消除残余应力而进行的热处理。

5 焊前预热和焊后热处理的一般要求5.1焊前预热5.1.1 焊接工艺人员应根据母材的化学成份、焊接性能、厚度、焊接接头的拘束程度、焊接方法、焊接环境和所执行的施工工艺标准要求等综合考虑是否进行焊前预热，必要时可通过试验确定。

5.1.2 焊前预热温度应符合设计或焊接施工工艺标准的规定，当无规定时，焊前预热温度宜采用表1的规定。

5.1.3 预热的加热方式一般采用氧-乙炔焰加热或电加热带加热法。

预热的温度应用热电偶、测温笔等测出。

当温度达到要求时才能进行焊接。

5.1.4 焊前预热的加热范围,应以焊缝中心为基准,每侧不应小于焊件厚度的3倍。

5.1.5 要求焊前预热的焊件，其层间温度应在规定的预热温度范围内。

5.1.6 当焊件温度低于0℃时，所有钢材的焊缝应在始焊处100mm范围内预热到15℃以上。

5.1.7 不同钢号相焊时，预热温度按预热温度要求较高的钢号选取。

5.1.8 当采用钨极氩弧焊打底时,焊前预热温度可按表1规定的下限温度降低50℃。

5.1.9 当用热加工法下料、开坡口、清根、开槽或施焊临时焊缝时，亦需考虑预热要求。

表1 常用管材焊前预热工艺条件5.1.3 预热的加热方式一般采用氧-乙炔焰加热或电加热带加热法。

预热的温度应用热电偶、测温笔等测出。

当温度达到要求时才能进行焊接。

5.1.4 焊前预热的加热范围,应以焊缝中心为基准,每侧不应小于焊件厚度的3倍。

5.1.5 要求焊前预热的焊件，其层间温度应在规定的预热温度范围内。

焊接作业指导书（含焊接热处理工艺）合金钢管道（15CrMoG）编制人：审核人：批准人：建设机械分公司技术质量部目录一、适用范围 (3)1.1总则 (3)二、编制依据 (3)三、工程一览 (4)四、对焊工及热处理工的要求 (4)五、焊接材料的选择 (5)六、焊接设备、材料及焊接环境的要求 (5)七、主要施工机具 (6)八、焊接施工 (7)8.1材料验收 (7)8.2 焊接工艺及流程 (7)九、焊接热处理 (10)9.1作业项目概述 (10)9.2作业准备 (10)9.3作业条件 (11)9.4热处理作业程序 (12)9.5 质量检查与技术文件 (18)十、质量检验 (20)十一、安全技术措施 (21)一、适用范围本作业指导书适用于鞍钢股份能源管控中心1#4#干熄焦余热发电项目工程的管道安装施工。

1.1总则1、为了保证锅炉焊接热处理质量，指导焊接热处理作业，特制定本工艺。

2、本工艺适用于锅炉、压力容器、压力管道及在受压元件上焊接非受压元件的安装检修焊焊前预热、后热和焊后热处理工作。

3、焊接热处理的安全技术、劳动保护应执行国家现行的方针、政策、法律和法规有关规定。

4、焊接热处理除执行本工艺的规定外，还应符合国家有关标准规范的规定以及设计图纸的技术要求。

二、编制依据1、施工蓝图；2、DL/T5031-94《电力建设施工及验收技术规范管道篇》;3、DL/T 821-2002《钢制承压管道对接焊接接头射线检验技术规程》；4、DL/T869-2004《火力发电厂焊接技术规程》；5、《压力管道安全技术监察规程-工业管道》TSGD0001-20096、GB/T17394—1998《金属里氏硬度试验方法》7、DL/T819—2002《火力发电厂焊接热处理技术规程》8、GB/T16400—2003《绝热用硅酸铝棉及其制品》三、工程一览名称规格材质管道类别管道长度无缝钢管D377×13 15CrMoG GD1无缝钢管D273×9 15CrMoG GD1四、对焊工及热处理工的要求1、参加本工程焊接的焊工必须有焊工合格证，并有相应的合金钢氩弧焊合格项目，凡无此合格项目的焊工不得超项焊接。

1 适用范围本规程适用于工业管道或公用管道中材质为碳素钢、合金钢、低温钢、耐热钢、不锈钢和异种钢等压力管道的手工电弧焊、氩弧焊、二氧化碳气体保护焊及其焊后的热处理施工.2 主要编制依据2。

1 GB50236-98 《现场设备、工业管道焊接工程施工及验收规范》2。

2 DL5007—92 《电力建设施工及验收技术规范（焊接篇）》2.3 SH3501-1997 《石油化工剧毒、可燃介质管道工程施工及验收规范》2。

4 GB50235-97 《工业金属管道工程施工及验收规范》2。

5 CJJ28—89 《城市供热管网工程施工及验收规范》2.6 CJJ33—89 《城镇燃气输配工程施工及验收规范》2。

7 GB/T5117—1995 《碳钢焊条》2。

8 GB/T5118—1995 《低合金钢焊条》2。

9 GB/T983-1995 《不锈钢焊条》2。

10 YB/T4242—1984 《焊接用不锈钢丝》2.11 GB1300—77 《焊接用钢丝》2.12 其他现行有关标准、规范、技术文件。

3 施工准备3.1 技术准备3.1。

1 压力管道焊接施工前,应依据设计文件及其引用的标准、规范,并依据我公司焊接工艺评定报告编制出焊接工艺技术文件(焊接工艺卡或作业指导书）。

如果属本公司首次焊接的钢种，则首先要制定焊接工艺评定指导书，然后对该种材料进行工艺评定试验，合格后做出焊接工艺评定报告。

3.1.2 编制的焊接工艺技术文件（焊接工艺卡或作业指导书)必须针对工程实际，详细写明管道的设计材质、选用的焊接方法、焊接材料、接头型式、具体的焊接施工工艺、焊缝的质量要求、检验要求及焊后热处理工艺（有要求时）等。

3.1.3 压力管道施焊前，根据焊接作业指导书应对焊工及相关人员进行技术交底,并做好技术交底记录.3.1.4 对于高温、高压、剧毒、易燃、易爆的压力管道，在焊接施工前应画出焊口位置示意图，以便在焊接施工中进行质量监控。

3。

2 对材料的要求3.2.1 被焊管子（件)必须具有质量证明书，且其质量符合国家现行标准（或部颁标准）的要求；进口材料应符合该国家标准或合同规定的技术条件。

焊接工艺及热处理施工质量保证措施焊接工艺焊接前准备工作在进行焊接工作之前，必须对所需焊接的材料进行彻底清洗，以确保表面没有任何油脂、锈迹或污垢。

此外，检查并且保持所有的焊接设备以确保焊接过程中的安全。

选择适当的焊接材料选择适当的焊接材料非常重要，因为使用正确的焊接材料可以防止出现焊接过程中可能出现的不均匀热应力和挤压变形等问题。

控制焊接温度焊接温度的控制非常重要，应尽量避免焊接材料的过热。

过热可能会导致焊接材料膨胀或收缩，令焊接工作产生挤压应力。

焊缝质量的保证措施焊缝质量是焊接工艺的一个重要考虑因素，要确保焊接工作的高质量，必须执行各种技术规范和有关标准，包括使用合适的焊接材料，直接观察焊缝，定期检查焊接温度和焊接设备等等。

热处理施工质量保证措施热处理前准备工作在进行热处理之前，必须对需要进行热处理的材料进行充分的清洗和检查，以确保表面没有任何污垢或者其他障碍物。

此外，必须确定所需的热处理参数，如温度、时间、淬火、淬火介质等等。

温度控制温度的控制是热处理工艺的关键，如果温度过高或过低，都会使热处理效果受到影响。

因此，在进行热处理之前，必须确保热处理炉的精度和稳定性都得到保证，并根据所需的温度参数进行细致的操作。

材料清洁度的控制在进行热处理之后，需要对材料进行彻底的清洗，以去除可能遗留下来的氧化物、油脂和其他障碍物。

这是为了保证材料上的各种表面性能能够得到充分的发挥。

过程监控在热处理期间，必须对所有的过程进行严格的监控，以确保所有的热处理参数都得到充分的控制和重视。

如果热处理中出现了任何问题，都必须立即解决。

焊接工艺及热处理施工质量保证措施总结在焊接工艺及热处理施工过程中，有几个关键的因素影响了工艺质量和操作效果。

例如：在焊接工艺过程中对材料的选择、温度的控制和焊缝质量的控制等等。

同样，在热处理施工时，温度控制、材料清洁度的控制和过程监控的严密性都是影响工艺质量和操作效果的重要因素。

因此，在焊接工艺及热处理施工过程中，必须遵循各项技术规范和有关标准，确保工艺质量的稳定性和一致性，从而达到保证焊接工作和热处理施工质量的目的。

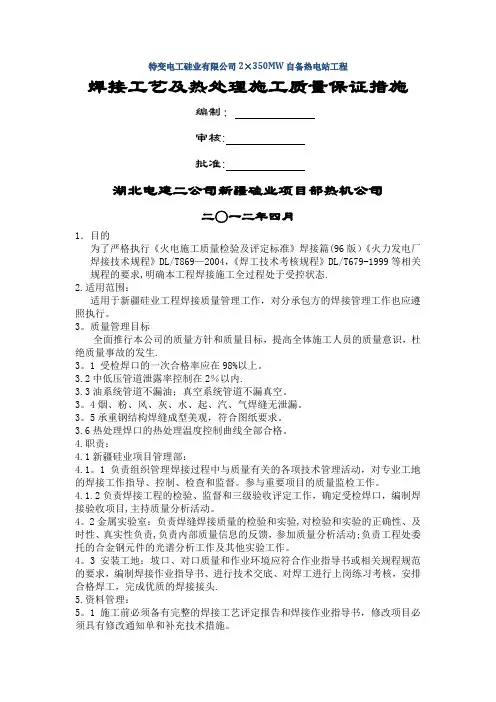

特变电工硅业有限公司2×350MW自备热电站工程焊接工艺及热处理施工质量保证措施编制：审核:批准:湖北电建二公司新疆硅业项目部热机公司二○一二年四月1．目的为了严格执行《火电施工质量检验及评定标准》焊接篇(96版）《火力发电厂焊接技术规程》DL/T869—2004，《焊工技术考核规程》DL/T679-1999等相关规程的要求,明确本工程焊接施工全过程处于受控状态.2.适用范围：适用于新疆硅业工程焊接质量管理工作，对分承包方的焊接管理工作也应遵照执行。

3。

质量管理目标全面推行本公司的质量方针和质量目标，提高全体施工人员的质量意识，杜绝质量事故的发生.3。

1 受检焊口的一次合格率应在98%以上。

3.2中低压管道泄露率控制在2％以内.3.3油系统管道不漏油；真空系统管道不漏真空。

3。

4烟、粉、风、灰、水、起、汽、气焊缝无泄漏。

3。

5承重钢结构焊缝成型美观，符合图纸要求。

3.6热处理焊口的热处理温度控制曲线全部合格。

4.职责：4.1新疆硅业项目管理部：4.1。

1负责组织管理焊接过程中与质量有关的各项技术管理活动，对专业工地的焊接工作指导、控制、检查和监督。

参与重要项目的质量监检工作。

4.1.2负责焊接工程的检验、监督和三级验收评定工作，确定受检焊口，编制焊接验收项目,主持质量分析活动。

4。

2金属实验室：负责焊缝焊接质量的检验和实验,对检验和实验的正确性、及时性、真实性负责,负责内部质量信息的反馈，参加质量分析活动;负责工程处委托的合金钢元件的光谱分析工作及其他实验工作。

4。

3安装工地：坡口、对口质量和作业环境应符合作业指导书或相关规程规范的要求，编制焊接作业指导书、进行技术交底、对焊工进行上岗练习考核，安排合格焊工，完成优质的焊接接头.5.资料管理：5。

1施工前必须备有完整的焊接工艺评定报告和焊接作业指导书，修改项目必须具有修改通知单和补充技术措施。

5。

2参加受检管道焊接的焊工必须经过相应项目技术考核合格，并持有效的合格证件，焊接前必须进行模拟练习,且经检验合格方可上岗(包括分承包方）。

焊缝消应热处理工艺
《焊缝消应热处理工艺》
焊接是一种常见的金属连接工艺，通常用于制造和维修金属构件。

然而，焊接过程中会产生焊缝，焊缝的性能往往不如母材。

为了提高焊接接头的性能和质量，常常需要对焊缝进行消应热处理。

消应热处理是通过控制焊缝区域的温度和时间，以达到改善焊缝组织、提高性能和消除残余应力的目的。

消应热处理的工艺包括退火、正火、淬火、回火等。

在焊接后，焊缝区域通常会产生一些缺陷，如气孔、夹杂、氧化物等，这些缺陷会对焊接接头的性能产生不良影响。

通过消应热处理可以消除这些缺陷，提高焊缝的密实性和均匀性。

另外，焊接过程中会产生残余应力，这些应力会导致焊接接头的变形和开裂。

通过消应热处理可以降低焊缝区域的应力，提高焊接接头的稳定性和可靠性。

总的来说，焊缝消应热处理工艺是一种重要的工艺手段，可以提高焊接接头的性能和质量，确保焊接构件的安全可靠使用。

在实际生产中，要根据不同的材料和要求选择合适的消应热处理工艺，并严格控制处理参数，以保证焊接接头的质量和性能。

1工程概况 1.1 工程简介苏丹喀土穆炼油有限公司200万吨/年延迟焦化（一期）装置位于原装置区东侧。

按设计文件要求对以CH 、ASW 和GS 开头的管线焊缝进行焊后热处理；另外装置区内约68m 珠光体耐热钢管线（15CrMoR ）需进行焊前预热和焊后热处理工艺。

为确保本装置的长期安全运行，特制定本焊接施工及热处理技术措施，施焊过程中须严格遵照执行。

1.2 主要实物工程量统计表序号 管 线 规 格 焊口数 备注1 φ377×10 3 20#2 φ325×8 363 φ219×8 284 φ168×7 2735 φ168×5.5 46 φ134×7 6 7 φ114×7 4648 φ89×6.5 2379 φ89×4.5 6 10 φ60×5 373 11 φ48×5 413 12 φ34×4.5 139 13 φ34×3.5 28 14 φ27×4 23 15 φ27×3 147 16 φ22×4 23 17 φ530×13.0 25 15CrMoRφ530×13.0515CrMoR 焊管1.3 工程特点1.2.1 工期短，施工质量要求高，从施工准备、过程控制到最终检验，管理的工作量大，难度大，以焊接及热处理为中心的管道预制、组对、安装工作量大。

从焊前准备工作到现场施焊、无损检测等工作，应充分准备合理安排；1.2.2各专业在时间、空间上交叉作业多，管道高空作业量大，焊接施工过程中应确保焊接质量和作业人员的安全；1.2.3 施工环境风沙多（最大风速达38.5m/s，平均风速3.9m/s），且跨季节施工，这将给现场焊接带来很大困难，需采取特殊措施以保证焊接质量。

清除焊件上的沙土、污物及雨水，保持焊件表面清洁、干燥，有效地避免环境干扰，保证管道组焊质量。

一、压力容器焊接工艺1 目的、范围为保证压力容器的焊接质量，特制定本工艺。

本工艺适用于钢制压力容器的气焊、焊条电弧焊、埋弧焊、钨极气体保护焊、熔化极气体保护焊焊接工作。

压力容器的焊接除应遵守本工艺外，还应符合设计文件的技术要求。

2 引用标准NB/T 47014-2011 承压设备焊接工艺评定NB/T 47015-2011 压力容器焊接规程TGS Z6002-2010 特种设备焊接操作人员考核细则NB/T 47018.1-2017 承压设备用焊接材料订货技术条件第1部分：采购通则NB/T 47018.2-2017 承压设备用焊接材料订货技术条件第2部分：钢焊条NB/T 47018.3-2017 承压设备用焊接材料订货技术条件第3部分：气体保护电弧焊丝和填充丝NB/T 47018.4-2017 承压设备用焊接材料订货技术条件第4部分：埋弧焊钢焊丝和焊剂JB/T 3223-2017 焊接材料质量管理规程DL/T 869-2012 火力发电厂焊接技术规程DL/T 752-2010 火力发电厂异种钢焊接技术规程GB/T 30583-2014 承压设备焊后热处理规程DL/T 819-2010 火力发电厂焊接热处理技术规程NB/T 47013.1-2015 承压设备无损检测第1部分：通用要求NB/T 47013.2-2015 承压设备无损检测第2部分：射线检测NB/T 47013.3-2015 承压设备无损检测第3部分：超声检测NB/T 47013.4-2015 承压设备无损检测第4部分：磁粉检测NB/T 47013.5-2015 承压设备无损检测第5部分：渗透检测3 焊接工艺评定施焊下列各类焊缝的焊接工艺应按NB/T 47014评定合格：a) 受压元件焊缝；b) 与受压元件相焊的焊缝；c) 上述焊缝的定位焊缝；d) 受压元件母材表面堆焊、补焊。

4 焊工施焊下列各类焊缝的焊工应按TGS Z6002规定考核合格：a) 受压元件焊缝；b) 与受压元件相焊的焊缝；c) 熔入上述永久焊缝内的定位焊缝；d) 受压元件母材表面堆焊、补焊。

压力管道焊接及焊后热处理施工工艺规程一、目的本规程旨在规范压力管道的焊接作业和焊后热处理工艺，确保管道焊接质量，满足安全运行的要求。

二、适用范围适用于工业和民用领域内所有需要进行焊接及焊后热处理的压力管道施工。

三、术语和定义3.1 压力管道指用于输送气体、液体等介质，并且其内部压力大于或等于一个规定值的管道。

3.2 焊接通过加热或加压，或两者并用，使两个分离的金属部分熔合成为一个整体的过程。

3.3 焊后热处理焊接完成后，为了改善焊接接头的组织和性能，对其进行的加热和冷却过程。

四、施工前的准备4.1 材料准备确认管道材料、焊材符合设计和施工要求。

检查管道和焊材的化学成分、机械性能是否符合标准。

4.2 设备和工具准备确保焊接设备（如焊机、热处理设备）处于良好状态。

准备必要的工具，如焊接夹具、量具、清洁工具等。

4.3 人员准备焊接操作人员必须持有相应的资格证书。

进行安全技术交底，确保所有人员了解施工要求和安全措施。

4.4 环境准备确保焊接区域清洁、无尘、通风良好。

检查焊接区域的温度、湿度是否符合焊接要求。

五、焊接工艺5.1 焊接方法选择根据管道材料、厚度、使用条件选择合适的焊接方法。

5.2 焊接坡口准备按照设计要求准备焊接坡口，确保坡口尺寸、形状符合标准。

5.3 焊接参数设定根据焊接方法和管道材料，设定焊接电流、电压、速度等参数。

5.4 焊接操作按照焊接工艺卡进行焊接操作，确保焊缝质量。

5.5 焊接检验焊接完成后，进行外观检查和无损检测，确保焊缝无缺陷。

六、焊后热处理工艺6.1 热处理方法选择根据焊接接头的性能要求，选择合适的热处理方法，如退火、正火等。

6.2 热处理参数设定确定热处理的温度、保温时间、冷却速度等参数。

6.3 热处理操作按照热处理工艺卡进行操作，确保热处理效果。

6.4 热处理检验热处理完成后，进行硬度测试、金相分析等，确保热处理质量。

七、施工安全7.1 安全防护操作人员必须穿戴必要的个人防护装备，如防护服、防护眼镜、手套等。

P91钢与P22钢焊接及热处理工艺摘要：现场施工中碰到了SA335-P91、SA335-P22两种不同合金成分的异种钢焊接，焊缝金属组织容易发生马氏体转变，产生脆性组织，造成焊缝冷裂，且由于碳迁移造成接头强度低。

通过对SA335-P91及SA335-P22材料的焊接性能分析，提出解决存在问题的施工工艺措施，确定可行的焊接及热处理工艺。

关键词：P91 P22 异种钢焊接及热处理1.前言在锅炉机组安装中，主蒸汽出口总管因图纸设计更改，其中两个三通管件的材料采用了SA335-P91钢。

其余预制管道材质为SA335-P22钢。

这两种钢材化学成分差异大，焊接控制不好则容易产生焊缝冷裂纹和焊接接头机械强度低。

为了保证安装的焊接工程质量，需制定合理的焊接及热处理工艺指导现场施工。

2.材料简介SA335-P22钢属于珠光体耐热钢，马氏体开始转变温度为430℃～450℃，焊接性能好，具有较高的热强性、热稳定性、抗腐蚀性及良好的塑性。

SA335-P91钢为马氏体高合金耐热钢材，其最高使用温度650℃，高温性能更好。

两种钢材的化学成分和机械性能见表1，表2.表1 P91与P22钢的化学成分 %表2 P91与P22钢的机械性能3.焊接性能一、焊后冷裂倾向高合金钢中，Cr、Mo、V等合金元素使C曲线强烈右移，增加钢的淬透性，在焊后冷却过程中，焊缝及其热影响区过热区易产生马氏体转变，生成的马氏体脆性组织使焊缝及热影响区的冷裂倾向大，焊缝产生冷裂纹。

二、碳迁移形成低强脆性接头由于是高合金与低合金相连接，焊缝两侧合金元素成分差异大，在焊缝熔合区两侧易产生增碳和脱碳现象，高合金侧增碳产生粗大碳化物，低合金侧脱碳形成较宽低强度F带，由此焊后焊接接头强度低，且脆性大。

三、热影响区软化在焊接过程中，母材被加热到A c1附近的回火区内出现极不均匀的从马氏体到奥氏体的分解产物、聚合碳化物和大量的铁素体，接近钢的退火状态，称为软化区。

该区在长期高温载荷作用下，持久强度和塑性大幅度下降，其软化层厚度与在A c1附近停留的时间成正比。
