它的能量来源一般是直流形式（振荡器电路的直流供电电源）。

经过振荡器转换后，此直流能量转换为一定频率、一定幅度和一定波形的交流能量输出。

这种电能的“转换”过程被称作“振荡”(Oscillation）。

振荡器的作用是产生特定的输出信号，因此也常常被称为信号发生器（signal creator）。

振荡器的类型繁多，按照振荡过程是否依赖于外部激励信号的参与，可以分为他激振荡器和自激振荡器；按照波形分类有正弦波振荡器和非正弦波振荡器；按照振荡器振荡频率的高低，可以分为低频振荡器、高频振荡器、超高频振荡器等；按照振荡器的选频元件分类，则有RC振荡器、LC振荡器、石英晶体振荡器等。

晶体振荡器作为电子设备的重要器件，对电子设备的总体性能指标起着非常重要的作用。

本文介绍高频高精度正弦波振荡器的研制，高频高精度振荡器具有体积小、中心频率稳定、输出幅度稳定、频率稳定度高、非线性失真小的特点。

振荡器是一种能自动的将直流能量转换成有一定波形的振荡器信号能量的转换电路。

它与放大器的区别在于无需外加激励信号就能产生具有一定频率，一定波形和一定振幅的交流信号。

振荡器输出的信号频率、波形、幅度完全由电路自身的参数决定。

振荡器在现代科学技术领域中有着广泛的应用。

例如，在无线电通信、广播、电视设备中用来产生所需的载波信号和本地振荡信号；在电子测量和自动控制系统中用来产生各种频段的正弦波信号等。

正弦波振荡器的设计高频电子线路课程设计
正弦波振荡器是一种能够产生正弦波的振荡器，在电子线路设计中非常重要。

它有着
广泛的应用，如信号源、调制器和解调器等。

本文主要介绍电子工程中一种高频正弦波振
荡器的设计原理。

正弦波振荡器的设计需要考虑的因素很多，其中比较重要的参数有振荡频率、可靠性、污染物、灵敏度和稳定性等。

综合以上几个参数可以构建出一个满足要求的正弦波振荡器。

实现正弦波振荡器的设计，首先需要搭建电路，电路框图如下所示：
（图）
这是一个普通的多级高频正弦波振荡电路。

它包括四个级别，分别是上放大级、下放
大级、延迟级和信号调节级。

由于这个电路有两个放大级，其频率可以调节范围比较大，但最大的频率不能超过2GHz。

像栅极电容器、延迟电阻等元件可用来控制和调节振荡频率。

这些元件不仅可提升振荡频率，而且还可以降低振荡振幅，以及改善振荡器的可靠
性和稳定性。

正弦波振荡器的设计是一项有趣的研究课题。

它可以满足工业和商业应用的各种需求，正弦波的清晰度和稳定度也极大地增强了电子设备的可靠性。

高频正弦波振荡器的设计原
理完全可以参考上文的框图，依据电路的架构结合参数，可以根据不同的特性需求进行振
荡电路的搭建。

具体实施方法还需要实验进行最后的优化，以获得更好的设计效果。

高频电子线路课程设计背景高频电子线路是电子工程中重要的一门学科，它涉及到射频信号处理、微波电路、天线设计等领域。

基本电路设计知识在高频电子线路中同样适用，但需要深入理解和掌握高频电路特性和性能参数，设计复杂又具有挑战性。

本文将针对高频电子线路课程设计进行详细阐述，帮助学生加深对于高频电子线路的理解和知识，同时具备实际应用价值。

设计目标设计一个5GHz的放大器电路，输入信号功率为-10dBm，输出信号功率为18dBm，增益不小于15dB。

设计步骤1. 确定放大器类型初步确定本次设计需要采用低噪声放大器（LNA），由于输入信号功率较低，需要保证输入电路的低噪声水平，同时保证放大器输出功率足够。

2. 设计输入电路输入电路的设计需要注意两点：一是适应5GHz信号的高频特性，二是实现低噪声。

输入电路可以采用微带线或共面波导作为传输线，并且要与放大器贴片封装相匹配。

3. 选择放大器器件在选择放大器器件时，需要注意输入/输出功率、增益、稳定性、电源电压等参数。

按照本次设计的要求，需要满足输入功率为-10dBm，输出功率为18dBm，且增益大于15dB。

因此，可以选择如下几个型号的器件：•Avago ATF-54143•NXP BFG425W/X•Linear Technology LTC2216CUJ-TRPBF4. 设计放大器电路放大器电路分为两个部分：共源放大器和输出级放大器。

在搭建放大器电路之前，需要评估器件的参数，包括输入阻抗、输出阻抗、谐振频率等。

放大器电路中还需要加入偏置电路，以保证放大器器件工作的稳定性。

具体放大器电路设计如下：5. 仿真和调试在完成放大器电路设计后，需要进行仿真和调试。

使用ADS软件对放大器电路进行仿真，评估电路的性能，如增益、频率响应、稳定性等。

在仿真过程中，可以通过调整偏置电路的元件值、调整电缆长度、改变传输线贴片等方式对电路进行调整，直到达到设计要求。

仿真结果如下：6. 实验验证在验证电路的性能之前，需要制作PCB板，将电路固定在板子上。

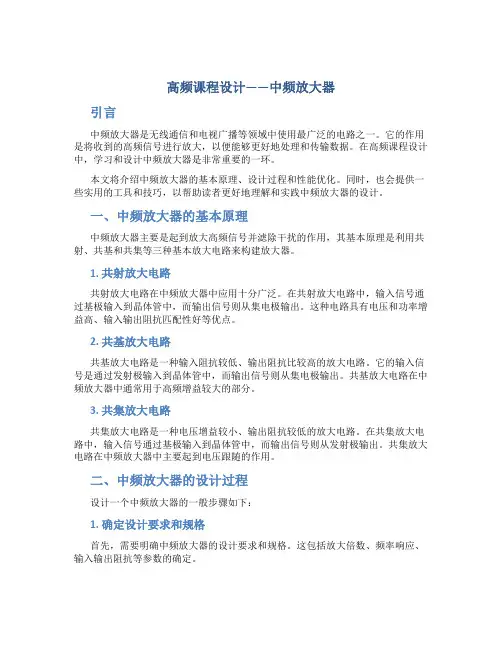

高频课程设计——中频放大器引言中频放大器是无线通信和电视广播等领域中使用最广泛的电路之一。

它的作用是将收到的高频信号进行放大，以便能够更好地处理和传输数据。

在高频课程设计中，学习和设计中频放大器是非常重要的一环。

本文将介绍中频放大器的基本原理、设计过程和性能优化。

同时，也会提供一些实用的工具和技巧，以帮助读者更好地理解和实践中频放大器的设计。

一、中频放大器的基本原理中频放大器主要是起到放大高频信号并滤除干扰的作用，其基本原理是利用共射、共基和共集等三种基本放大电路来构建放大器。

1. 共射放大电路共射放大电路在中频放大器中应用十分广泛。

在共射放大电路中，输入信号通过基极输入到晶体管中，而输出信号则从集电极输出。

这种电路具有电压和功率增益高、输入输出阻抗匹配性好等优点。

2. 共基放大电路共基放大电路是一种输入阻抗较低、输出阻抗比较高的放大电路。

它的输入信号是通过发射极输入到晶体管中，而输出信号则从集电极输出。

共基放大电路在中频放大器中通常用于高频增益较大的部分。

3. 共集放大电路共集放大电路是一种电压增益较小、输出阻抗较低的放大电路。

在共集放大电路中，输入信号通过基极输入到晶体管中，而输出信号则从发射极输出。

共集放大电路在中频放大器中主要起到电压跟随的作用。

二、中频放大器的设计过程设计一个中频放大器的一般步骤如下：1. 确定设计要求和规格首先，需要明确中频放大器的设计要求和规格。

这包括放大倍数、频率响应、输入输出阻抗等参数的确定。

2. 选择合适的晶体管根据设计要求和规格，选择合适的晶体管作为放大器的核心。

晶体管的特性参数包括最大功率、最大频率、增益等。

3. 进行电路仿真和分析利用电路仿真软件，对所选晶体管的放大电路进行仿真和分析。

这可以帮助我们理解电路的工作原理、优化电路参数，并评估电路的性能。

4. 进行实际电路搭建和测试根据仿真结果，搭建实际的电路并进行测试。

测试中需要测量并分析放大器的频率响应、增益稳定性、失真等性能指标。

课程设计班级：电信12-1班*名：**学号：**********指导教师：**成绩：电子与信息工程学院信息与通信工程系目录摘要 (1)引言 (2)1. 概述 (3)1.1 LC振荡器的基本工作原理 (3)1.2 起振条件与平衡条件 (4)1.2.1 起振条件 (4)1.2.2平衡条件 (4)1.2.3 稳定条件 (4)2. 硬件设计 (5)2.1 电感反馈三点式振荡器 (5)2.2 电容反馈三点式振荡器 (6)2.3改进型反馈振荡电路 (7)2.4 西勒电路说明 (8)2.5 西勒电路静态工作点设置 (9)2.6 西勒电路参数设定 (10)3. 软件仿真 (11)3.1 软件简介 (11)3.2 进行仿真 (12)3.3 仿真分析 (13)4. 结论 (13)4.1 设计的功能 (13)4.2 设计不足 (13)4.3 心得体会 (14)参考文献 (14)徐雷：LC振荡器设计摘要振荡器是一种不需要外加激励、电路本身能自动地将直流能量转换为具有某种波形的交流能量的装置。

种类很多，使用范围也不相同，但是它们的基本原理都是相同的，即满足起振、平衡和稳定条件。

通过对电感三点式振荡器（哈脱莱振荡器）、电容三点式振荡器（考毕兹振荡器）以及改进型电容反馈式振荡器（克拉波电路和西勒电路）的分析，根据课设要求频率稳定度为10-4,西勒电路具有频率稳定性高，振幅稳定，频率调节方便，适合做波段振荡器等优点,因此选择西勒电路进行设计。

继而通过Multisim设计电路与仿真。

关键词：振荡器；西勒电路；MultisimAbstractThe oscillator is a kind of don't need to motivate, circuit itself automatically device for DC energy into a waveform AC energy applied. Many different types of oscillators, using range is not the same, but the basic principles are the same, to meet the vibration, the equilibrium and stability conditions. Based on the inductance of the three point type oscillator ( Hartley), three point capacitance oscillator ( Colpitts) and improved capacitor feedback oscillator (Clapp and Seiler) analysis, according to class requirements, Seiler circuit with high frequency stability, amplitude stability frequency regulation, convenient, suitable for the band oscillator etc., so the final choice of Seiler circuit design. Then through the Multisim circuit design and simulation. Key Words：Oscillator; Seiler; Multisim1高频电子线路课程设计引言在信息飞速发展的时代，对信息的获取、传输与处理的方法越来越受到人们的重视。

《高频电路设计与制作》第二章高频放大器设计与制作2-4高频宽带功率放大器的设计与制作（第三部分）高频功率放大器的制作与调试所制作的宽频带功率放大器的特性备注栏：电路负反馈与频带宽度的关系《高频电路设计与制作》章节目录第一章高频电路基本常识第二章高频放大器设计与制作第三章高频振荡电路的设计与制作第四章PLL数字锁相环电路设计与制作第五章变频器电路设计与制作第六章FM频率调制/解调电路的设计制作第七章AM幅度调制/解调电路设计与制作第八章实用高频电测仪表制作回总目录页查看28个制作总装效果电路原理图PCB墨稿PROTEL格式文件器材供应第二章高频放大器设计与制作查看本章节详细目录查看本章节详细目录2-1 高频信号放大器所应具备的特征2-2 使用FET（场效应管）高频放大期的设计-制作2-3 使用IC的宽频带放大器的设计-制作2-4 宽频带功率放大器的设计-制作小信号放大器与功率放大器的差异功率放大器工作点选取方法阻抗匹配-提高效率本AB类功率放大器的设计要点输入回路阻抗变换电路的设计输出1W功率高频晶体管放大电路的设计输出回路阻抗变换电路的设计高频功率放大器的制作与调试所制作的宽频带功率放大器的特性备注栏：电路负反馈与频带宽度的关系第二章高频放大器设计与制作2-4高频宽带功率放大器的设计与制作（第三部分）高频功率放大器的制作与调整最後所完成电路如图46所示。

又，印刷电路基板如图47所示。

图(a)为零件配置图，图(b)为印刷电路铜箔图样。

也可以不打孔直接将零件装配在印刷电路的铜箔面上。

图46 制作完成的宽带功率放大电路图(电路虽然简单，性能是由所选择的零件决定的，也即是要灵活应用晶体管，线圈和电容)根据设计计算，虽然可以不必使用散热片，但是，仍然利用接地铜箔做为散热之用。

功率晶体管2SCl970的散热片与集极电极连接，因此，要使用绝缘片後再装设在接地铜箔面上。

温度补偿用二极管1S1588与2SCl970的散热片密接装配。

高频课设实验报告实验项目电容三点式LC振荡器的设计与制作系别专业班级/学号学生姓名实验日期成绩指导教师电容三点式 LC 振荡器的设计与制作一、实验目的1．了解电子元器件和高频电子线路实验系统。

2．掌握电容三点式LC 振荡电路的实验原理。

3．掌握静态工作点、耦合电容、反馈系数、等效Q 值对振荡器振荡幅度和频率的影响4．了解负载变化对振荡器振荡幅度的影响。

二、实验电路实验原理1.概述2．L C振荡器的起振条件一个振荡器能否起振，主要取决于振荡电路自激振荡的两个基本条件，即：振幅起振平衡条件和相位平衡条件。

3．LC振荡器的频率稳定度频率稳定度表示：在一定时间或一定温度、电压等变化范围内振荡频率的相对变化程度，常用表达式：△f0／f0来表示（f0为所选择的测试频率：△f0为振荡频率的频率误差，Δf0=f02 -f01：f02和f01为不同时刻的f0），频率相对变化量越小，表明振荡频率的稳定度越高。

由于振荡回路的元件是决定频率的主要因素，所以要提高频率稳定度，就要设法提高振荡回路的标准性，除了采用高稳定和高 Q 值的回路电容和电感外，其振荡管可以采用部分接入，以减小晶体管极间电容和分布电容对振荡回路的影响，还可采用负温度系数元件实现温度补偿。

4．LC振荡器的调整和参数选择以实验采用改进型电容三点振荡电路（西勒电路）为例，交流等效电路如图1-1 所示。

（1）静态工作点的调整合理选择振荡管的静态工作点，对振荡器工作的稳定性及波形的好坏有一定的影响。

偏置电路一般采用分压式电路。

当振荡器稳定工作时，振荡管工作在非线性状态，通常是依靠晶体管本身的非线性实现稳幅。

若选择晶体管进入饱和区来实现稳幅，则将使振荡回路的等效 Q 值降低，输出波形变差，频率稳定度降低。

因此，一般在小功率振荡器中总是使静态工作点远离饱和区靠近截止区。

（2）振荡频率 f 的计算式中 CT为 C1、C2和 C3的串联值，因 C1（300p）>>C3（75p），C2（1000P）>> C3（75p），故 CT≈C3，所以，振荡频率主要由 L、C 和 C3 决定。

高频电路设计与制作pdf高频电路设计与制作高频电路是指在频率较高的电磁波范围内工作的电路，通常在100kHz以上的频率范围内。

高频电路设计与制作是一门需要掌握许多专业知识和技巧的领域，但若能正确应用这些知识和技巧，将能设计出高效稳定的高频电路。

1. 高频电路的基本原理在开始设计高频电路之前，首先需要了解高频电路的基本原理。

高频电路的行为受到电磁波的特性以及元器件的频率响应影响。

因此，了解电磁波的传播原理以及各种元器件的频率响应是至关重要的。

2. 元器件选型与特性在设计高频电路时，正确选择元器件非常重要。

元器件的频率响应、耐压能力、噪声水平以及功耗等特性都必须考虑。

例如，对于高频放大电路，需要选择具有较高的增益和功率输出的应用特定晶体管。

3. 印制电路板（PCB）布局PCB布局对于高频电路来说至关重要。

首先，需要注意信号和电源线的走向，以减少干扰和串扰。

其次，为了最小化电磁波辐射，可以使用地面平面来提供完整的地面参考平面。

此外，适当的走线方式和阻抗匹配也是必不可少的。

4. 射频仿真工具的应用在进行高频电路设计时，使用射频仿真工具是必不可少的。

这些工具可以根据电路的参数和特性进行仿真，以提前预测电路的性能。

射频仿真工具还可以用于优化电路，提高性能并减少不必要的损耗。

5. 封装和散热设计对于高频电路来说，封装和散热设计也是重要的考虑因素。

封装应提供良好的屏蔽性能以及对高频信号的传输和接收能力。

散热设计则需要确保电路能够在高负载条件下保持稳定的工作温度。

在设计和制作高频电路时，需要注意以下几点:- 熟悉并理解高频电路的基本原理和特性。

- 选择合适的元器件，根据电路需求进行参数匹配。

- 进行良好的PCB布局，以减少干扰和电磁波辐射。

- 使用射频仿真工具对电路进行性能预测和优化。

- 注意封装和散热设计，确保电路的稳定性和高效性。

总之，高频电路设计与制作需要掌握一系列技术和知识，但是只要正确应用这些技术和知识，设计出高效稳定的高频电路是完全可行的。

高频电子电路课程设计概述在高频电子电路这门课程中，我们会学习到高频电路的基本知识，包括二极管、晶体管、场效应管等器件的特性，以及放大器、滤波器、混频器等电路的设计与分析方法。

本文档将介绍我们本学期完成的高频电子电路课程设计，其中包括设计过程、结果分析和改进思路等。

设计内容我们本学期的高频电子电路课程设计内容是设计一个工作频率为1GHz的放大器电路。

放大器的输入功率为5dBm，输出功率需达到30dBm，同时要求保证较好的线性度和稳定性。

设计过程首先，我们进行了器件的选取。

考虑到需要较高的输出功率和良好的线性度，我们选择了一对反向耦合场效应管（RCA3810）。

RCA3810由两个相互耦合的n沟道MOSFET管组成，可以较好地满足我们的设计需求。

接下来，我们进行了放大器电路的设计。

我们采用了共源放大器的结构，并采用电压偏置方式作为偏置调整方法。

同时，为了保证稳定性，在输入端加入了一个电容C1，以防止输入信号的反向耦合。

在输出端，我们采用共阴极的结构。

接下来进入仿真设计环节。

我们使用ADS软件进行了电路的仿真设计。

仿真结果表明，我们的设计能够达到预期要求，即工作频率为1GHz，输出功率可达30dBm，同时保证了较好的线性度和稳定性。

结果分析我们将仿真得到的放大器电路输出波形及SPICE仿真电路截图如图所示：放大器电路输出波形放大器电路输出波形图1 放大器电路输出波形SPICE仿真电路截图SPICE仿真电路截图图2 SPICE仿真电路截图从图1中可以看出，我们的放大器电路能够较好地放大输入信号，并将其转换为输出信号。

同时，从图2中可以看出，我们的电路经过了建模和仿真，在输出功率、线性度和稳定性等方面都能够满足我们的设计要求。

改进思路虽然我们的设计已经能够满足我们本次的设计要求，但我们还是发现一些可以进一步改进的地方。

首先，我们可以考虑优化器件的选取，并采用更好的电路结构，以进一步提高功率和稳定性。

同时，我们可以加强仿真和实验验证，以进一步检验我们的设计并发现潜在问题。

高频电子器件的设计与制造随着科技的不断发展，高频电子器件在现代社会中扮演着重要的角色。

从通信设备到无线电设备，高频电子器件的设计与制造对于现代科技的发展至关重要。

本文将探讨高频电子器件的设计与制造的关键要素和挑战。

一、高频电子器件的设计高频电子器件的设计是一个复杂而关键的过程。

首先，设计人员需要了解电子器件的工作原理和特性。

例如，对于射频放大器的设计，设计人员需要考虑信号的放大、频率响应和功率输出等因素。

其次，设计人员需要选择合适的材料和元件。

不同的材料和元件对于高频信号的传输和处理具有不同的特性。

因此，设计人员需要根据具体的应用需求选择合适的材料和元件。

最后，设计人员需要进行仿真和优化。

通过使用电磁仿真软件和优化算法，设计人员可以评估设计的性能，并进行必要的调整和改进。

二、高频电子器件的制造高频电子器件的制造是一个精密而复杂的过程。

首先，制造人员需要选择合适的制造工艺。

不同的器件和材料需要不同的制造工艺。

例如，对于微波集成电路的制造，制造人员需要使用光刻、蒸发和离子注入等工艺。

其次，制造人员需要进行严格的质量控制。

高频电子器件对于尺寸、材料和工艺的要求非常高。

任何微小的缺陷都可能导致器件的性能下降甚至故障。

因此，制造人员需要确保每个制造步骤都符合规范，并进行必要的测试和检验。

最后，制造人员需要进行可靠性测试。

高频电子器件通常需要在极端的环境条件下工作，例如高温、低温和高湿度。

制造人员需要对器件进行可靠性测试，以确保其在各种环境下的性能和稳定性。

三、高频电子器件的挑战设计和制造高频电子器件面临着许多挑战。

首先，高频电子器件对于材料和元件的要求非常高。

例如，高频信号在传输过程中容易受到损耗和干扰。

因此，设计人员需要选择具有低损耗和高稳定性的材料和元件。

其次，高频电子器件的尺寸和结构对于性能的影响非常大。

由于高频信号的波长较短，器件的尺寸和结构需要精确控制。

这对于制造人员来说是一个巨大的挑战。

最后，高频电子器件的可靠性要求非常高。

电路理论中的高频电路设计高频电路设计是电路理论中的一个重要方向，主要是针对高频电信号传输、处理和控制的电路设计。

随着科技的不断发展，高频电路在物联网、智能家居、无线通信等领域有着广泛应用，因此高频电路设计也成为了电子工程师们一个必备技能。

一、高频电路设计的基本理论高频电路设计首先需要了解高频电路的特性，从而确定电路参数，并了解不同的组件如电容、电感、晶体管等的特性和应用。

在高频电路中，信号的频率极高，对电路的稳定性、失真以及传输损耗等要求较高，因此高频电路的设计需要考虑通带、阻带、截止频率、增益、噪声系数等参数。

在高频电路设计中，需要了解噪声、回路稳定性、阻抗匹配、滤波等相关理论。

二、高频电路设计的步骤和注意事项高频电路的设计流程包括电路需求、设计要求确定、原理设计、元器件选型、电路仿真、电路调整、布局与制造、测试验证等步骤。

在进行高频电路设计时，需要遵循以下几个注意事项：1. 频带选择：要根据所需的信号频率范围，选择合适的频带，避免选择过窄或过宽的频带，否则会导致信号的传输质量下降。

2. 技术选型：要根据电路的具体特性选择合适的技术方案。

例如，要根据功率、噪声系数、稳定性等因素选择合适的晶体管等器件。

3. 元器件选型：在选型时要考虑温度、电压、频率等因素，以满足高频电路设计的具体需求，选择合适的元器件。

4. 运用仿真：高频电路设计需要结合仿真软件进行各种参数模拟预测，以达到最佳效果。

5. 布局注意事项：高频电路的布局要注意地线的设计、分布电容的设置、的隔离、规避交叉干扰等因素。

6. 规范制造：高频电路制造时需要规范用料、焊接技术等方面，确保电路的质量。

三、实例展示：低噪声放大器的高频电路设计低噪声放大器是高频电路设计的常见应用，因其在RF（射频）和通信系统中广泛应用。

低噪声放大器的设计可分为两个部分，即前端和后端。

1. 前端设计低噪声放大器的前端包括输入匹配网络、放大器和输出匹配网络。

输入匹配网络由两部分组成，包括信号源驱动网络和放大器输入匹配网络。

高频电路设计与优化方案在高频电路设计中，优化方案是至关重要的。

高频电路主要应用于通信设备、雷达系统、微波设备等领域，因此在设计过程中需要考虑信号传输的稳定性、抗干扰能力以及功耗效率等因素。

以下是针对高频电路设计的优化方案：1. 选择合适的器件和材料：在高频电路设计中，选择合适的器件和材料是至关重要的。

一般来说，高频电路中常用的器件包括功放、滤波器、混频器等。

在选择器件时，需要考虑其工作频率范围、带宽、线性度以及功耗等因素，并且要根据具体应用场景选择合适的材料，如高频PCB板、微带线、射频电缆等。

2. 确定电路拓扑结构：设计高频电路时，合理的电路拓扑结构可以有效提高电路性能。

常见的高频电路拓扑结构包括串联结构、并联结构、混合结构等。

在确定电路拓扑结构时，要考虑信号传输的路径、信号耦合、功耗等因素，以确保电路稳定可靠。

3. 优化信号传输路径：在高频电路设计中，信号传输路径的优化可以有效降低传输损耗和信号失真。

因此，在设计高频电路时，要尽量缩短信号传输路径、减少信号的传输次数，避免信号干扰和衰减。

此外，还可以采用合适的匹配网络和补偿电路，提高信号传输的稳定性和准确性。

4. 降低功耗和散热设计：在高频电路设计中，功耗和散热是需要重点考虑的问题。

高功率的高频电路会产生大量热量，如果不能有效散热，会影响电路的稳定性和寿命。

因此，在设计高频电路时，要合理设计电路布局，增加散热器数量和面积，选择低功耗的器件和材料，以降低功耗和提高电路的工作效率。

总的来说，高频电路设计是一个综合性的工程，需要考虑多方面的因素。

通过选择合适的器件和材料、确定合理的电路拓扑结构、优化信号传输路径以及降低功耗和散热设计，可以提高高频电路的性能和稳定性，满足不同应用领域的需求。

希望以上提到的优化方案能够为高频电路设计工程师提供一些参考和帮助。

目录一课程设计目的 (2)二课程设计题目 (2)三课程设计内容 (2)3.1 仿真设计部分 (2)3.1.1设计方案的选择 (2)3.1.2振荡器的原理概述 (3)3.1.3方案对比与选择 (5)3.1.4电路设计方案 (7)3.1.5元器件的选择 (9)3.1.6电路仿真 (9)3.1.7元器件清单 (12)3.2系统制作和调试 (13)3.2.1系统结构 (13)3.2.2系统制作 (15)3.2.3调试分析 (16)四课后总结和体会 (17)参考文献 (17)一课程设计目的《高频电子线路》课程是电子信息专业继《电路理论》、《电子线路(线性部分)》之后必修的主要技术基础课，同时也是一门工程性和实践性都很强的课程。

课程设计是在课程内容学习结束，学生基本掌握了该课程的基本理论和方法后，通过完成特定电子电路的设计、安装和调试，培养学生灵活运用所学理论知识分析、解决实际问题的能力，具有一定的独立进行资料查阅、电路方案设计及组织实验的能力。

通过设计，进一步培养学生的动手能力。

二课程设计题目1、模块电路设计（采用Multisim软件仿真设计电路）1）采用晶体三极管或集成电路，场效应管构成一个正弦波振荡器；2）额定电源电压5.0V ，电流1～3mA;输出中心频率 6 MHz （具一定的变化范围）；2、高频电路制作、调试LC高频振荡器的制作和调试三课程设计内容3.1 仿真设计部分3.1.1设计方案的选择电容反馈式振荡电路的基本电路就是通常所说的三端式（又称三点式）的振荡器，即LC回路的三个端点与晶体管的三个电极分别连接而成的电路，如图2-0所示。

由图可见，除晶体管外还有三个电抗元件X1、X2、X3，它们构成了决定振荡器频率的并联谐振回路，同时构成了正反馈所需的网络，为此根据振荡器组成原则，三端式振荡器有两种基本电路，如图2-0所示。

图2-0中X1和X2为容性，X3为感性，满足三端式振荡器的组成原则，反馈网络是由电容元件完成的，称电容反馈振荡器图2-1 三端式振荡器基本电路电容反馈式振荡电路的设计及原理分析电路由放大电路、选频网络、正反馈网络组成。

通信电子电路课题设计——高频振荡电路设计1、设计目的：学生对高频振荡电路设计的掌握2、实验仪器：实验器材：稳压电源 ,数字式万用表,扫频仪,示波器,高频信号发生器电子元件：电源 12V 电阻四个：65KΩ、21KΩ、1KΩ、2KΩ 电容五个2个100nF、10nF、2个50pF 电感1uH3、实验设计原理：电路的总框图利用衰减网络将输入的15MHz的5mV信号衰减100倍，得到50uV的同频微弱小信号，再由放大电路将信号放大50dB，中间为了减少干扰，最好加上38MHz的带通滤波器.原理电路上图是一个采用晶体管的高频功率放大器的原理线路。

除电源和偏置电路外，它是由晶体管，谐振回路和输入回路三部分组成。

高频功放中常采用平面工艺制造的NPN高频大功率晶体管，它能承受高电压和大电流，并有较高的特征频率。

晶体管作为一个电流控制器件，它在较小的激励信号电压作用下，形成基极电流iB，iB控制了较大的集电极电流iC，iC流过谐振回路产生高频功率输出，从而完成了把电源的直流功率转换为高频功率的任务。

为了使高频功放以高效输出大功率，常选在丙类状态下工作，为了保证在丙类工作，基极偏置电压应使晶体管工作在截止区，一般为负值，即静态时发射结为反偏。

此时输入激励信号应为大信号，一般在0.5V以上，可达1到2V，甚至更大。

晶体管的作用是将供电电源的直流能量转变为交流能量的过程中起开关控制作用。

线路特点：(1) LC谐振回路作为晶体管的负载起到选频滤波以及阻抗匹配的作用。

(2)电路工作在丙类工作状态以保证电路效率较高；基极负偏压（或零偏压）。

关系式：(1)外部电路关系式：(2)晶体管的内部特性:(3)（半）导通角：根据晶体管的转移特性曲线可得：即集电极的导通角是由输入回路决定的。

必须强调指出：集电极电流ic虽然是脉冲状，但由于谐振回路的这种滤波作用，仍然能得到正弦波形的输出。

4.电路设计无源衰减网络502499.75（Ω），实际取2.5K，=51.01（Ω）,实际取51Ω。

高频振荡电路的设计与制作1、振荡电路的分类其中的RC振荡电路是由电阻与电容所形成的调谐电路，因此，无法产生高谐波，不适合高频振荡电路。

高频振荡电路一般使用LC振荡电路，也即固态振荡电路。

2、振荡电路的特性在设计振荡电路时，必须注意以下的特性。

▲频率稳定度振荡电路特性的良否，是由频率稳定度决定的，此为振荡器的重要特性。

关于频率的变动可以用以下数值表示之。

频率：经过时间的变动电源ON后，随着时间的经过，所产生的频率变动。

特别是，在热机(warm-up)时的变动最大。

频率温度系数：相对于温度变化时的频率变动，用ppm/℃表示。

频率：电源电压变动：电源电压变化时的频率变动，用%/V表示。

▲输出位准的稳定度相对于时间，温度，电源电压的输出位准稳定度。

▲振荡波形失真此为正弦波输出的失真率表示。

如果为纯粹的正弦波时，失真率成为零。

在高频率振荡电路中，除了上述特性以外，尚要考虑到在设计时的频率可变范围以及振荡频率范围。

哈特莱型LC振荡电路的设计-制作哈特莱(Hartley)型的振荡电路。

其振荡频率为10M~20MHz。

图4中的L1与L2间的相互电感为M时，其合成的电感量L成为L= L1+L2+2M。

如此，其振荡频率f是由振荡频率决定的。

此处，要满足振荡条件，反馈信号的相位必须与信号的相位为一致。

假设合成电感量L所发生的电压为e，中间的接点E的左方线圈为L1，右方线圈为L2。

此时，L1与L2所发生的电压虽然为同一方向，但是，如果以E点为基准，考虑到L1与L2的电压时，L1所发生的电压相对于所发生的电压e成为逆相。

因此，以接点E为基准，电压Vbe与Vce为逆相，也即是相位相差180°。

而Vbe 为晶体管放大器的输入信号，与输出信号Vce相位差l80°。

结果，相位差合计为360°，使反馈信号成为同相，达到产生振荡的条件。

振荡频率的决定由于设计的振荡频率为10M~20MHz，振荡用线圈L为使用图5所示的HAM Band线圈(FCZ研究所)中的一种。
