世界十大高层建筑解读29页PPT

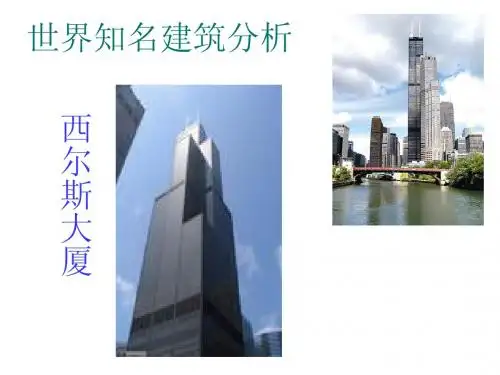

世界知名建筑分析
西 尔 斯 大 厦
西尔斯大厦
基本信息


【建设地点】：美国伊利诺伊州芝加哥 【现名】：韦莱集团大厦（2009年7 月16日改名） 【开工时间】：1972年 【竣工时间】：1974年 【建筑面积】：418000平方米 【建筑高度】：443米（527.3米含天 线） 【建筑层数】：地上110层，地下3层 【结构形式】：高层建筑抗风结构 【建筑造价】：39亿 【投资单位】：西尔斯百货公司 【设计单位】：SOM建筑师事务所 【建设用途】：办公 【英文名称】：Sears Tower 【别称】：希尔斯大厦
谢 谢 观 赏
外形特点逐渐上收

所有的塔楼宽度相同，但高 度不一。大厦外面的黑色环 带巧妙地遮盖了服务性设施 区。外部用黑铝和镀层玻璃 幕墙围护。其外形的特点是 逐渐上收的，即1～50层为 9个宽度为23.86米的方形 筒组成的正方形平面； 51～66层截去一对对角方 筒单元；67～90层再截去 另一对对角方筒单元，形成 十字形；91～110层由两个 方筒单元直升到顶。这样， 既可减小风压，又取得外部 造型的变化效果。
内部设施

大厦内有两个电梯转换 厅，分设于第33层和第66层， 有五个机械设备层。大厦采 用了当时最先进的在房间内 和各种管井、管道内普遍装 设烟感器、报警器和电子控 制的消防中心的消防系统。 楼内的自动喷水装置在火警 发生时可将水自动喷洒于任 何地点。位于大厦不同高度 上的屋顶平台在火警时可用 于安全疏散。大厦中安装了 102部电梯。一组电梯分区 段停靠，从底层有高速电梯 分别直达第33层和66层，再 换乘区段电梯至各层；另一 组从底层至顶层每层都可停 靠。
造型特点

大厦的造型有如 9个高低不 一的方形空心筒子集束在一 起，挺拔利索，简洁稳定。 不同方向 的立面形态各不 相同，突破了一般高层建筑 呆板对称的造型手法。这种 束筒结构体系是建筑设计与 结构创新相结合的成果。

概念：所谓高层建筑，按传统来说，一般9层以上，带电 梯的楼宇即可以被称为高层建筑。但在现代社会，由于高层 建筑数量越来越多，高度也越来越高，对高楼又增加了新的 定义，一般18层以上被称为高层建筑，100米或30层以上可以 被称为超高层建筑或摩天大楼。
十九世纪七十年代，美国兴起了芝加哥学派，它是现代建筑在美国的奠基者。随着城 市人口的增加，兴建办公楼和大型公寓变得越来越有利可图，特别是1873年的芝加哥大 火，使得城市重建问题越发的突出，为了在有限的市中心区建造尽可能多的房屋，现代 高层建筑便开始在芝加哥出现，“芝加哥学派”也就应运而生。
师 威 廉 詹 尼 设 计
第 一 幢 摩 天 建 筑 ， 由 美 国 建 筑
楼 位 毁 建 高 于 于 于 美 层 国 ， 伊 年 年 利 米 诺 ， 州 公 的 认 芝 为 加 世 哥 界 ， 1931
10
1885
·
42
美国家庭保险大楼
高层建筑得到发展的原因
首先是目前资本主义国家城市人口高度集中，市区用地紧张，地价昂 贵，迫使建筑不得不向高空发展； 其次是高层建筑占地面积小，在既定的地段内能最大限度地增加建 筑面积，扩大市区空地； 再次由于城市用地紧凑，道路、管线设施相对集中，可节省市政投资 费用； 另外在设备完善的情况下，垂直交通比水平交通方便，可将许多相 互相关的机构放在同一座建筑物内，便于联系，在建筑群布局上，高 低相间，点面结合，可以改善城市面貌，丰富城市艺术； 同时在资本主义国家，垄断资产阶级为了显示自己的实力并取得广告 效果，彼此竞相建造高楼，这也是一个重要元素； 最后由于社会生产力的发展和广泛地进行科学试验，特别是电子计算 机与现代先进技术的应用，为高层建筑的发展提供了科学基础。因此， 目前高层建筑已成为国外建筑活动的重要内容。

德意志银行
在德意志银行大厦出色 的设计中，还有一些其 他独立的特征。设在第 二层的非正式餐厅可容 纳400位客人用餐，其中 布置了一个17世纪法国 制造的塔形钟表，作为 这一区域的标志与象征。 在大厦的构造处理上还 着意使用了防火材料。 在多棱角的立面使用了 铝材和磨光玻璃。建筑 成功地将形式与功能综 合为一体。
纽约诺克菲勒
是美国曼哈顿中心区 的的一组建筑群的总称， 主要建筑有19座大楼， 是一座集商业、办公、 娱乐为一体的城中之城。 其作成薄板形状，立面 相当简洁，绝大多数房 间都有好的光线。
匹资堡美国铝公司
战之后美国商业办公 楼纷纷采用轻质幕墙代 替先前所有的砖石墙面。 新型幕墙多用玻璃、铝 板等，一是考虑实用， 二是考虑其广告作用。
美国布里波特中心-迈耶
对中心的分析,显示出建 筑艺术作品的多样性特征, 也提醒出在考虑最终所造 成的混凝土成品的那些十 分矛盾因素时,彼此间的 相关性.建筑位于美国一 个海峡,设计采用了理性 主义的创作方法,使美国 建筑中的白色风格得以复 苏,座落的特殊位置,决定 了它所具有的巨大包容性 特点.
阿拉伯世界研究中心
瓦克大道333号办公楼,芝加哥
设计于1981年的这座建筑在具象表达与 抽象表达之间形成对话。在一定意义上， 它可被 看作经典的三段式组合：根底、中 部与顶部。同 时，它又可被看作抽象的组 合，一种布兰科希雕 塑式的建筑平衡体。 这座建筑位于芝加哥河的一段拐弯处，一 块芝加哥城市网格中唯一的三角形基地。 体量尽管单一，却有两个形成对照的立面： 一是平直的立面回应城市建筑，二是弧形 的立面反映芝加哥河的几何特征。弧形的 立面由于顶部切削出的线形体块更具有动 感。建筑的底部以石材的沉重体量根植于 大地，与上部玻璃体量的轻盈形成对照。 出人意料的是，这座建筑通过用它具有雕 塑感的、水平划分的玻璃体与周围厚重的 石头建筑形成的对照参加到它的环境中。

指由一个或多个筒体作承重结构 的高层建筑体系，适用于层数较
多的高层建筑。
优点
主要抗侧力，四周的剪力墙围成 竖向筒体，或竖向筒体与水平筒 体组合而成空间筒体。筒体结构 可分为框架-核心筒、框筒、筒
中筒、束筒四种结构。
缺点
结构负载大，且空间布局不够灵 活。
03 高层建筑设计要点
建筑设计原则
安全性原则
推动建筑技术进步
高层建筑的建设需要先进的建筑设计、施工 技术和材料，推动了建筑技术的进步和创新 。
D
高层建筑结构与类型
02
框架结构
01
框架结构特点
由梁、柱组成的框架来承受竖向荷载和水平荷载，墙体 仅起围护和分隔作用。
03
02
优点
空间分隔灵活，自重轻，节省材料；具有可以较灵活地 配合建筑平面布置的优点，利于安排需要较大空间的建 筑结构。
根据建筑功能和使用需求 选择中央空调或分体空调 ，提供舒适的室内环境。
电气系统
强电系统
包括变配电室、高低压 配电柜等，确保建筑用 电安全、稳定。
弱电系统
涵盖电话、网络、电视 等弱电信号的传输和分 配。
照明系统
合理设置照明设备和控 制方式，营造舒适的视 觉环境。
防雷接地系统
保护建筑免受雷电危害 ，确保人员和设备安全 。
排水系统
由排水管道、排水泵等组 成，实现废水、污水的顺 畅排放。
消防给水系统
独立设置，包括消防水池 、消防水泵等，满足火灾 时的紧急用水需求。
供暖、通风与空调系统
供暖系统
采用集中供暖或分户供暖 方式，确保冬季室内温暖 舒适。
通风系统
设置新风系统和排风系统 ，保证室内空气流通，提 高空气质量。

NO.5 国家石油公司双塔大楼
设计特点：这座有人字形支架的桥似乎像一座登天门。双塔的楼面构成以及其优 雅的剪影给它们带来了独特的轮廓。其平面是两个扭转并重叠的正方形，用较小 的圆形填补空缺；这种造型可以理解为来自伊斯兰的灵感，而同时又明显是现代 的和西方的。
NO.6 威利斯大厦
建设地点：美国伊利诺伊州芝加哥 开工时间：1972年 竣工时间：1974年 建筑面积：418000平方米 建筑高度：443米（527.3米含天线） 建筑层数：地上110层，地下3层 结构形式：高层建筑抗风结构 建筑造价：39亿 投资单位：西尔斯百货公司 空 向对设心 的称设 建 英 别计筒 立的计 设 文 称特子 面 造：单 用 名点集 型,形希位 途 称：束 手态： ： ： 尔在 法大各S办 W 斯O一 。厦不公 大ilMl起 这的i相厦s建， 种造同To筑挺 束型，w师拔 筒有e突r事利结如破务索构了9所个体,一简高系般洁低是高稳不建层定一筑建。的设筑不方计呆同形与板方 结构创新相结合的成果。
NO.7 紫峰大厦
开工日期：2005年5月底
竣工日期：2010年9月28日
用地面积：12721m2
建筑面积：160000m2
建筑层数：地上89层、地下3层
建筑高度：整体设计高度达450米，其高度 在位居世界第七。[2]
NO.3上海中心大厦 (在建)
设计特点：上海中心”建筑外观呈螺旋式上升，建筑 表面的开口由底部旋转贯穿至顶部，与金茂大厦经典 隽永的塔形和环球金融中心简洁明快的立体造型形成 鲜明对比。从天空向下俯瞰，“上海中心”非对称的 顶部卷折状造型，与金茂的点状和环球金融中心的线 状顶部遥相辉应，将进一步丰富上海的城市天际线。 上海中心大厦的外观可看做奥运“祥云火炬”，五行 属火。而环球金融中心是2把军刀的外观，五行属金。 按照五行原理，火克金。从风水上说，正好可以克制 环球金融的煞气。

上海环球金融中心吊装中采用的2台M900D塔 吊，是目前国内房建筑领域中起重量最大、高度 可达500米的巨型变臂塔吊，塔吊总重量达225.40 吨。大厦封顶后，该塔吊将在500米高空拆卸，这 在世界范围内尚无先例。 上海环球金融中心在90层安装了2台用来抑制 建筑物由于强风引起摇晃的风阻尼器该装置通过 使用传感器，能够探测强风时建筑物的摇晃程度， 抑制建筑物的摇晃。国内首次运用工程质量远程 验收系统，国内首次采用预制组合立管技术，国 内首次在450米的垂直竖井内进行电缆敷设，采用 国内少见的工厂拼装、现场预留管口对接的整体 卫生间施工工艺，使安装和拆卸非常方便。
七.紫峰大厦
【建筑位置】 位于南京南鼓楼区鼓楼
பைடு நூலகம்
广场，东至中央路，西至北京西路。 【建筑层数】 地上89层、地下3层 【建筑高度】 450米 【结构形式】 高轧制钢梁支托的金属 板，钢筋混凝土

南京紫峰大厦位于南京南鼓楼区鼓楼广场， 东至中央路，西至北京西路，整体设计高度达450 米，总楼层89层。紫峰大厦采用了带有加强层的 框架–核心筒混合结构体系，采用型钢混凝土柱、 钢梁和钢梁混凝土核心筒，在层10,35,60处共设 置了三个加强层，三道伸臂桁架和带状桁架与巨 型核心筒连在一起，形成三道抗侧力结构。
张
晶
一.哈利法塔
【建筑高度】 828米（2684英尺） 【建筑层数】 168层 【结构形式】 钢混结构 【抗震能力】 6.3级地震
哈利法塔原名迪拜塔，又称迪拜大厦或比斯迪 拜塔，是位于阿拉伯联合酋长国迪拜的一栋已经 建成的摩天大楼，有160层，总高828米，比台北 101足足高出320米。迪拜塔由韩国三星公司负责 营造，2004年9月21日开始动工，2010年1月4日竣 工启用，同时正式更名哈利法塔。 它的建筑设计采用了一种具有挑战性的单式 结构，由连为一体的管状多塔组成，具有太空时 代风格的外形，基座周围采用了富有伊斯兰建筑 风格的几何图形——六瓣的沙漠之花。 同时哈利法塔的设计为伊斯兰教建筑风格， 楼面为“Y”字形，并由三个建筑部分逐渐连贯成 一核心体，从沙漠上升，以上螺旋的模式，减少 大楼的剖面使它更如直往天际，至顶上，中央核 心逐转化成尖塔，Y字形的楼面也使的哈利法塔有 较大的视野享受。

台北101大楼
建筑名称：台北101（Taipei 101） 地点：台北市信义区西村里信义路五段7号 高度：508米 设计单位：李祖原建筑师事务所 竣工时间：2003年10月17日 设计特点：台湾位于地震带上，这个建筑的设计必定要能防止强 震的破坏。且台湾每年夏天都会受到太平洋上形成的台风影响， 防震和防风是台北101两大建筑所需克服的问题。为了增加大楼的 弹性来避免强震所带来的破坏，台北101的中心是由一个外围8根 钢筋的巨柱所组成。但是良好的弹性，却也让大楼面临微风冲击， 即有摇晃的问题。抵销风力所产生的摇晃主要设计是阻尼器，而 大楼外形的锯齿状，经由风洞测试，能减少30-40%风所产生的摇 晃。台北101打地基的工程总共进行了15个月，挖出70万吨土，基 桩由382根钢筋混凝土构成。中心的巨柱为双管结构，钢外管，钢 加混凝土内管，巨柱焊接花了约两年的时间完成。台北101所使用 的钢至少有5种，依不同部位所设计，特别调制的混凝土，比一般 混疑土强度强60%。 总投资：580亿元新台币
环球金融中心
建筑名称：上海环球金融中心（SWFC） 地点：上海市浦东陆家嘴金融贸易区Z4-1号地块 高度：492米 设计单位：KPF建筑师事务所 竣工时间：2008年8月29日 设计特点：施工采用自行开发研制的整体提升钢平台模板体系和 进口的液压自动爬模体系，在上海环球金融中心塔楼核心筒和巨 型柱结构施工中发挥了独特作用。上海环球金融中心吊装中采用 的2台M900D塔吊，是目前国内房建领域中起重量最大、高度可达 500米的巨型变臂塔吊，塔吊总重量达225.40吨。大厦封顶后，该 塔吊将在500米高空拆卸，这在世界范围内尚无先例。国内首次运 用工程质量远程验收系统，在办公室轻点鼠标，小至钢结构焊缝 都能清晰可见；国内首次采用预制组合立管技术，均在外加工成 型后分段整体吊装，在楼板钢结构安装完成后安装预制组合立管， 随结构同步攀升；国内首次在450米的垂直竖井内进行电缆敷设； 采用国内少见的工厂拼装、现场预留管口对接的整体卫生间施工 工艺，使安装和拆卸非常方便 总投资：1050亿日元（73亿人民币）

2020/12/27
9
三、台北101大厦
• 总高度：509m • 基地面积：30277m² • 结构形式：钢筋混凝土结构，新式
的巨型结构 • 最高层数：101层 • 用途：写字楼 酒店 商业 • 设计单位：李祖原建筑师事务所 • 施工单位：KTRT • 开发单位：台北金融大楼控股有限
公司 • 地点：台北(中国)
• 设计单位：上海现代建筑设计（集团） 有限公司、华东建筑设计研究院有限公 司
• 施工单位： 中国建筑工程总公司、上 海建工（集团）总公司总承包括：龙城、迪拜MALL及配 套的酒店、住宅、公寓、商务中心等项目。
• 哈利法塔也包含了蒂森克虏伯制造的世界最快电梯，速度达17.5米/秒 （1050米/分，63.0公里/39.1英里小时）.
2020/12/27
6
迪拜哈利法塔和其他世界高层建筑对比
2020/12/27
• 但是良好的弹性，却也让大楼面临微风冲击，即有摇晃的问题。抵销风力所 产生的摇晃主要设计是阻尼器，而大楼外形的锯齿状，经由风洞测试，能减 少30-40%风所产生的摇晃。
• 台北101打地基的工程总共进行了15个月，挖出70万吨土，基桩由382根钢筋 混凝土构成。中心的巨柱为双管结构，钢外管，钢加混凝土内管，巨柱焊接 花了约两年的时间完成。台北101所使用的钢至少有5种，依不同部位所设计， 特别调制的混凝土，比一般混疑土强度强60%。
世界十大高层建筑
2020/12/27
1
世界十大高层建筑
• 一、迪拜哈利法塔 • 二、麦加钟楼 • 三、台北101大厦 • 四、上海环球金融中心 • 五、环球贸易广场 • 六、吉隆坡双子星塔 • 七、紫峰大厦 • 八、威利斯大楼 • 九、京基100 • 十、广州国际金融中心

装饰装修施工技术
高层建筑装饰装修涉及室内外墙面、地面、顶棚等多个部 位，其施工技术要点包括材料选择、施工工艺、细部处理 等。
施工过程中常见问题及解决方案
基础工程问题
如遇到地质条件复杂、地下水丰富等情况，需采取相应的地基处理 措施，如桩基、复合地基等，以确保基础稳定。
主体结构问题
在主体结构施工过程中，可能出现钢筋连接不牢固、模板变形等问 题，需加强质量检查和技术交底，确保施工符合规范要求。
剪力墙结构
01
02
03
04
剪力墙结构的定义和基本原理
剪力墙的分类和特点
剪力墙结构的设计方法和步骤
剪力墙结构的施工技术和质量 控制
框架-剪力墙结构
框架-剪力墙结构的定义和 基本原理
框架-剪力墙结构的优缺点 分析
框架-剪力墙结构的设计要 点和注意事项
框架-剪力墙结构的施工技 术和质量控制
01
02
03
注浆法
将水泥浆或化学浆液注入地基中， 改善地基性能。适用于砂土、粉土 等。
05
高层建筑施工技术与质量 控制
施工技术要点剖析
基础工程施工技术
高层建筑基础工程是承载整个建筑荷载的关键部分，其施 工技术要点包括基础类型选择、地基处理、基坑支护、大 体积混凝土施工等。
主体结构施工技术
高层建筑主体结构施工包括钢筋工程、模板工程、混凝土 工程等，其技术要点在于确保结构的整体性、稳定性和安 全性。
突破传统结构形式，探索空间结构、曲面结构等新型结 构体系，提高建筑整体刚度与稳定性。 采用高性能材料，如高强度钢、碳纤维等，减轻结构自 重，提高抗震、抗风性能。
引入先进的计算机辅助设计和仿真技术，实现精细化设 计和优化，确保结构安全与经济性。

2.海水温室：让撒哈拉沙漠变成绿洲
在世界上最大的沙漠——撒哈拉沙漠建 造一个太阳能发电站并与一个海水温室 “协同”作战。这种“双管齐下”不仅 可以提供清洁能源，同时也可以起到灌 溉作用。
“撒哈拉森林”项目可以在低海拔的 沿海区付诸实施，在这一地区，利用管 道运送海水并不是一件难事。所获得的 海水用于海水温室以及一项聚焦太阳能 作业——通过折射将阳光聚焦到装满水 的锅炉上，进而推动蒸汽动力涡轮。蒸 馏产生的废水将被用于灌溉周边地区， 让沙漠重新成为一个到处是郁郁葱葱的 棕榈树的绿洲。
NO.9 国际金融中心大厦（广州）
建设地点：广州市珠江新城J区 开工时间：2005年12月底 竣工时间：已竣工 占地面积：3.1万平方米 建筑面积：44.8万平方米 建筑高度：楼高432米，加上直升机停机坪总高度达到
440米 建筑层数：103层 结构形式：钢筋混凝土结构 投资单位：广州市城市建设开发有限公司、广州市城市
设计特点：建筑设计采用了一种具有 挑战性的单式结构，由连为一体的管 状多塔组成，具有太空时代风格的外 形，基座周围采用了富有伊斯兰建筑 风格的几何图形——六瓣的沙漠之花。 总投资：总投资超70亿美元。
世界第一高楼828米---迪拜塔
NO.2 台北101大楼
地点：台北市信义区西村里信义路五段7号 开工时间：1999年7月 竣工时间：2003年10月17日 占地面积：30278平方米 建筑面积：28.95万平方米 建筑高度：508米 建筑层数：地上101层，地下3层
建设开发集团有限公司、越秀投资有限公司（联合体） 设计单位：Wilkinson Eyre Architects Ltd及Ove
Arup&&Partners联合体 设计特点：与电视塔相呼应，这个3亿元的外墙玻璃幕纱 般自432米的高空倾泻而下，横陈交错的钢柱，纵横着如 芭宝利的格子一样向上攀升。她弧形幕纱流畅着带些冷艳， 弯曲中略有温婉。钢铁沉重的纠结，攀升处总显柔肠。那 样的矛盾的组合，在挑战传统审美的同时，总有突显张力 的欲望，但这欲望终归被内敛的理性束缚。

• 提前规划好行程，避免因交通问题耽误行程
摩天大楼周边景点与活动推荐
周边景点：参观摩天大楼周边的著名景点，丰富旅行体验
• 可选择博物馆、艺术馆等文化景点，或选择公园、海滩等自然景观
• 深入了解当地的文化和历史，感受城市的魅力
活动推荐：参加摩天大楼相关的活动，增加旅行乐趣
• 可选择摩天大楼观光层，俯瞰城市美景
• 成为城市宣传的重要元素
发展
• 高品质的摩天大楼吸引更多投资和人才，提高城市的竞
争力
摩天大楼作为城市地标的意义
独特的建筑风格，成为城市地标
承载城市文化和历史，传承城市精神
• 摩天大楼独特的建筑风格和外观，使其成为城市地标
• 摩天大楼作为城市的一部分，承载着城市的文化和历史
• 容易让人联想到城市，提高城市的知名度
05
摩天大楼旅游攻略与推荐景点
全球摩天大楼旅游热门目的地
阿联酋迪拜：哈利法塔、帆船酒店等
• 参观迪拜的标志性建筑，感受摩天大楼的魅力
• 欣赏帆船酒店，体验阿拉伯文化
美国纽约：帝国大厦、自由女神像等
• 参观纽约的标志性建筑，感受摩天大楼的魅力
• 欣赏自由女神像，体验美国文化
中国上海：东的摩天大楼代表
• 高度约102层，是当时世界上最高的建筑
• 采用钢框架结构和玻璃幕墙，成为摩天大楼的典范
21世纪，摩天大楼的高度不断刷新
• 阿联酋迪拜的哈利法塔成为世界上最高的建筑，高度约828米
• 中国上海的东方明珠塔成为亚洲最高的建筑，高度约468米
摩天大楼的分类与特点
• 参观上海的标志性建筑，感受摩天大楼的魅力
• 欣赏外滩美景，体验上海的城市风情
摩天大楼参观门票与交通指南

世界十大高层建筑排名
第一名：阿联酋迪拜塔 第二名：台湾101大厦 第三名：上海环球金融中心 第四名：国家石油公司双塔大楼 第五名：南京紫峰大厦 第六名：西尔斯大厦 第七名：上海金茂大厦 第八名：香港国际金融中心大厦 第九名：信兴广场大厦 第十名：帝国大厦
1 迪拜塔
竣工后更名为“哈利法塔” 竣工后更名为“哈利法塔”， 又称迪拜大厦或比斯迪拜塔， 又称迪拜大厦或比斯迪拜塔， 是位于阿拉伯联合酋长国迪 拜的一栋已经建成的摩天大 个楼层， 楼，有162个楼层，总高度 个楼层 828米，比台北 米 比台北101足足高 足足高 出310米。迪拜塔由韩国三 米 星公司负责营造， 星公司负责营造，在2004年 年 9月21日开始动工，在2010 日开始动工， 月 日开始动工 日竣工启用。 年1月4日竣工启用。现在迪 月 日竣工启用 拜塔是世界上唯一超过800 拜塔是世界上唯一超过 米大关的大楼。 米大关的大楼。
哈利法塔项目，由美国芝加哥公司的美 国建筑师阿德里安·史密斯（Adrian Smith） 设计，韩国三星公司负责实施，其造价20亿 美元，加上周边的配套项目，总投资超70亿 美元 。建筑设计采用了一种具有挑战性的单 式结构，由连为一体的管状多塔组成，具有 太空时代风格的外形，哈利法塔的设计为伊 斯兰教建筑风格，楼面为“Y”字形，并由三 个建筑部份逐渐连贯成一核心体，从沙漠上 升，以上螺旋的模式，减少大楼的剖面使它 更加直往天际，至顶上，中央核心逐转化成 尖塔，Y字形的楼面也使得哈利法塔有较大 的视野享受。
2 台湾10ቤተ መጻሕፍቲ ባይዱ大厦
台北101（Taipei 101），又称台北101大楼，是目前 世界第二高楼。位于我国台湾省台北市信义区，由建筑师 李祖元设计， KTRT团队建造。台北101大楼于 1998年1 月动工，主体工程于2003年10月完工，高508米，建筑造 价达580亿元新台币。其英文名称Taipei 101除代表台北， 还有“Technology、Art、Innovation、People、 Environment、Identity”(技术、艺术、创新、人民、环境、 个性)的意义。

International Trade Geography
第2名、吉隆坡双子塔1
International Trade Geography
吉隆坡双子塔1
❖ 马来西亚首都吉隆坡的双子塔(Petronas Towers)1998年完工，也是目前世界上最高的双 子楼。双塔大厦共88层，高达452米，它是两个 独立的塔楼并由裙房相连。独立塔楼外形像两个 巨大的玉米，故又名双峰大厦。吉隆坡双子塔是 马来西亚石油公司的综合办公大楼，也是游客从 云端俯视吉隆坡的好地方。双子塔的设计风格体 现了吉隆坡这座城市年轻、中庸、现代化的城市 个性，突出了标志性景观设计的独特性理念。
International Trade Geography
第1名－台北101大楼
International Trade Geography
台北101大楼
❖ 位于中国台北，2004年建成，共101层，楼高1671英尺 (509米)，到目前为止，是世界上最高的建筑物。此世界 最高建筑还安装有世界最快的客梯。电梯以世界顶级速 度运行，上升速度为每分钟1010米，下降速度为每分钟 600米。每小时运行距离为60.6公里。 融合东方古典文化及台湾本土特色的这栋前卫建筑，造 型宛若劲竹节节高升、柔韧有余，象征生生不息的中国 传统建筑意涵。运用高科技材质及创意照明，以透明、 清晰、营造视觉穿透效果，与自然及周遭环境和谐融合 ，为台北都会带来视觉上全新的体验。
International Trade Geography
第9名、纽约曼哈顿的帝国大厦
International Trade Geography
纽约曼哈顿的帝国大厦
❖ 纽约最具人气的旅游景点之一，也是目前 纽约最高的建筑。帝国大厦高1250英尺 (381米)，102层。建于1931的帝国大厦也 曾是“地球上最高的建筑”。纽约世贸中 心高1368和1362英尺（417和415米）曾 一度取代了它，成为纽约最高的建筑。但 2001年的恐怖袭击后至今，帝国大厦又成 为纽约的最高建筑。

柱的承载力和稳定性。
剪力墙构件设计
1 2 3
剪力墙布置
根据建筑平面布置和结构体系要求，合理布置剪 力墙的位置和数量，形成有效的抗侧力体系。
剪力墙截面设计
根据剪力墙的受力特点和荷载要求，选择合适的 截面形状和尺寸，配置水平和竖向钢筋，确保剪 力墙的承载力和延性。
边缘构件设计
针对剪力墙的边缘部位，设置约束边缘构件或构 造边缘构件，提高剪力墙的抗震性能和延性。
竖向荷载及效应
01
02
03
恒荷载
包括结构自重、楼面活荷 载、雪荷载等，是高层建 筑结构设计的主要考虑因 素之一。
活荷载
包括人员、家具、设备等 产生的荷载，以及风、地 震等水平荷载产生的竖向 分力。
竖向荷载效应
主要包括轴力、弯矩和剪 力等，对高层建筑结构的 承载力和稳定性产生重要 影响。
风荷载及效应
框架结构的缺点
侧向刚度小，水平荷载作用下 侧移较大。
框架结构的应用范围
适用于多层及高层民用建筑、 工业厂房等。
剪力墙结构体系
01
02
03
04
剪力墙的组成
由钢筋混凝土墙板组成，承担 竖向荷载和水平荷载。
剪力墙的优点
侧向刚度大，水平荷载作用下 侧移小，整体性好。
剪力墙的缺点
空间分隔不灵活，自重较大。
剪力墙的应用范围
感谢观看
风压分布
高层建筑结构在风的作用 下，迎风面和背风面的风 压分布不同，导致结构产 生风荷载。
风振效应
风荷载作用下，高层建筑 结构会产生风振响应，包 括顺风向风振和横风向风 振。
风荷载效应
主要包括侧向位移、扭转 效应和舒适度问题等，对 高层建筑结构的抗风设计 具有重要意义。

绪言
一、高层的特点 1、高层建筑的界定
1972年召开的国际高层建筑会议制定了如下的划分规 则： 多层建筑：≤8层。 高层建筑物：
第一类：9-16层，高度≤50米 第二类：17-25层，高度≤75米 第三类：25-40层，高度≤100米 超高层建筑物：＞40层，高度＞100米
《高层民用建筑设计防火规范GB50045-95》 规定十层及十层以上的居住建筑（包括首层设 置商业服务网点的住宅）；建筑高度超过24m 的公共建筑
国内高层的特点
1、层数增多，高度加大。 2、结构体系日益多样化。 3、悬挑结构、巨型框架结构。 4、平面布置与竖向体型更加复杂。 5、常用不对称、曲线型平面(城市规划、建筑功能的
要求，计算机的广泛应用)。在竖向布置上，一方面竖 向体型趋于多变，阶梯形内收、上部楼层外挑突出的 建筑物增多；另一方面，高低不等的组合体型更广泛 地得到应用。
高层建筑的发展简介及高层建筑物出现的 原 第二类：17-25层，高度≤75米
台北101大楼，高508米
因分析 绪言
另一方面，高低不等的组合体型更广泛地得到应用。 2、结构体系日益多样化。 什么样的建筑物才是高层建筑物？ 1、十八世纪末的产业革命带来了生产力发展与经济繁荣。 大工业兴起使人口集中到城市中来，以致造成用地紧张，地价高涨，城市范围逐步扩大仍感局促，为了在较小的土地范围内建造更多 的建筑面积，建筑物不得不向高空发展，这是发展高层建筑最根本的原因。 建筑高度超过24m的公共建筑
度也越来越大。高层建筑的高度竞争，实际
是整个建筑科学技术和人才的竞争，它不仅反应一 个国家科学技术水平，而且也反应一个国家精神 文明、物质文明和经济发展程度和水平。与此同 时，高层建筑的高度竞争，必将不断推动和促进 整个建筑科学、建筑材料和设备的发展，改变传 统的设计概念、计算理论和施工方法，从而使现 代高层建筑日臻完善，适应世界城市化的发展， 满足人们的需求。现在，高层建筑的发展已成为 的必然和时代的潮流。
