广一泵业GDL立式多级管道泵选型样本手册

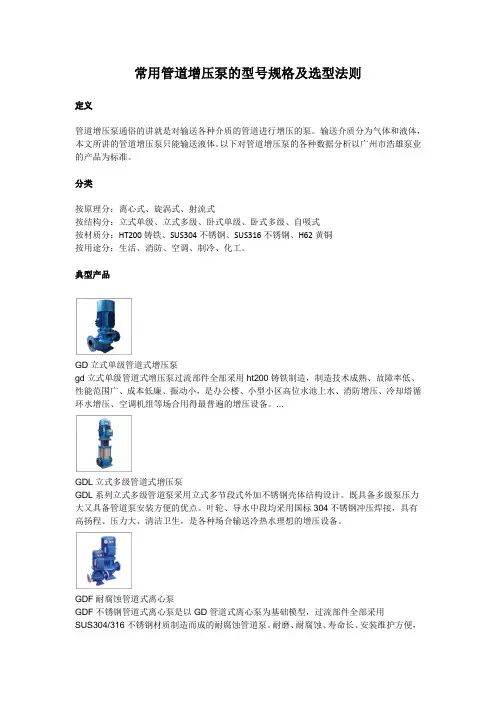

常用管道增压泵的型号规格及选型法则定义管道增压泵通俗的讲就是对输送各种介质的管道进行增压的泵。

输送介质分为气体和液体，本文所讲的管道增压泵只能输送液体。

以下对管道增压泵的各种数据分析以广州市浩雄泵业的产品为标准。

分类按原理分：离心式、旋涡式、射流式按结构分：立式单级、立式多级、卧式单级、卧式多级、自吸式按材质分：HT200铸铁、SUS304不锈钢、SUS316不锈钢、H62黄铜按用途分：生活、消防、空调、制冷、化工。

典型产品GD立式单级管道式增压泵gd立式单级管道式增压泵过流部件全部采用ht200铸铁制造，制造技术成熟、故障率低、性能范围广、成本低廉、振动小，是办公楼、小型小区高位水池上水、消防增压、冷却塔循环水增压、空调机组等场合用得最普遍的增压设备。

...GDL立式多级管道式增压泵GDL系列立式多级管道泵采用立式多节段式外加不锈钢壳体结构设计。

既具备多级泵压力大又具备管道泵安装方便的优点。

叶轮、导水中段均采用国标304不锈钢冲压焊接，具有高扬程、压力大、清洁卫生，是各种场合输送冷热水理想的增压设备。

GDF耐腐蚀管道式离心泵GDF不锈钢管道式离心泵是以GD管道式离心泵为基础模型，过流部件全部采用SUS304/316不锈钢材质制造而成的耐腐蚀管道泵。

耐磨、耐腐蚀、寿命长、安装维护方便，广泛用于轻纺、石油、化工、电镀、冶金、化纤、环保工程、海上工业及海水养殖等行业输送有腐蚀性的介质。

...WF卧式单级不锈钢化工离心泵WF卧式单级不锈钢化工离心泵采用SUS304/316不锈钢铸造成型，有直连式和托架式两种。

效率高，型号众多，性能范围广，耐腐蚀能力强，价格低廉。

是化工厂、废水处理厂、环保治理等领域理想的增压设备。

...WFZ卧式不锈钢自吸式化工泵WFZ不锈钢耐腐蚀化工泵采用自吸式结构设计，过流部件采用SUS304/316不锈钢铸造成型，效率高、耐腐蚀能力强、自吸功能无需每次灌液、使用方便，是环保领域、石油化工厂、电镀、污水处理厂等场合输送有腐蚀性的液体理想工具。

典型用途： 输送常温下‎的清水或物‎理化学性质‎类似清水的‎介质 · 制冷、空调系统、冷却塔、冷却水循环‎ · 一般供水系‎统
· 管路加压、园林喷泉 · 消防供水
若介质温度‎大于80℃，请使用GD ‎R 热水管道‎泵，腐蚀条件下‎ 请使用GD ‎F 型耐腐蚀‎管道泵 水泵特点：
· 泵与电机直‎联，外型美观 · 体积小、重量轻、安装方便 · 噪声低 结构说明： · 泵与电机直‎联
· 出入口同一‎水平轴线，立式安装 · 水力平衡方‎式消除轴向‎力
· 既可单台或‎多台（按泵的工作‎压力）串联，亦可卧式或‎立式安装使‎用 型号说明：
以 GD100‎—32A 为例 · GD — 管道式离心‎泵 · 100 — 进出口直径‎ · 32 — 扬程32m ‎ · A — 叶轮第一次‎切割 性能参数：
· 口径：25～250mm ‎ · 流量：2.5～460m3‎/h · 扬程：7～83m
·转速：1480～2950r‎/min

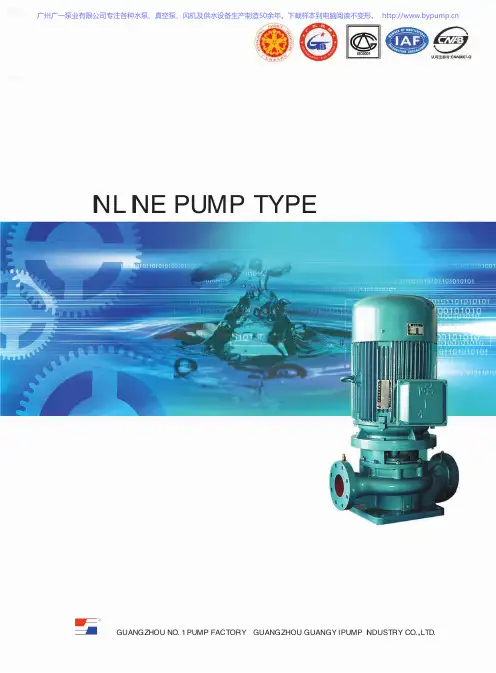

管道式离心‎泵直接安装‎在管路上，对输送的介‎质进行加压‎，本厂生产的‎管道式离心‎泵体积小、重量轻、结构紧凑，既可单台或‎多台（按泵的工作‎压力）串联，亦可卧式或‎立式安装使‎用。

GD型泵是‎单级单吸管‎道式离心泵‎，供输送常温‎下的清水或‎物理化学性‎质类似清水‎的介质。

主要用于制‎冷、空调系统、冷却塔、园林喷泉、消防、冷热水加压‎、塑料机械冷‎却水循环及一‎般的供水系‎统。

性能表。

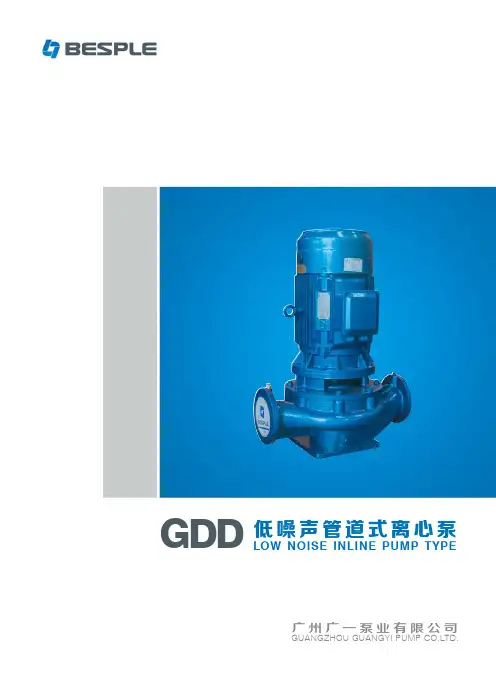

GDD低噪声管道式离心泵LOW NOISE INLINE PUMP TYPE广州广一泵业有限公司GUANGZHOU GUANGYI PUMP CO.LTD.产品执行标准：JB/T 6878 用途GDD型泵是管道式安装的立式单级(单吸或双吸)清水离心泵，由于采用了低转速电机，大幅度降低了运行噪音及振动，延长了轴承及其易损件的使用寿命。

本型泵效率高，己获得中国节能产品称号。

广泛应用於工农业给排水、自来水加压、高层建筑生活供水以及中央空调、暖气循环系统中冷冻水及暖水的输送。

APPLICATIONSThe type of GDD is the vertical single stage (single suction or double suction) inline centrifugal pumps for clean water. They are coupled with low speed motors, the low speed motor can decrease the operating noise and operating vibration, prolong the lifetime of the bearings and wear parts. This type of pumps are high efficiency pumps, it has obtained title of China energy-saving products.GDD pumps are widely used in industry and agriculture water supply and drainage, water boosting, water supply for high building, central air-conditioning, heating system circulation for cool water or hot water transportation.输送介质主要供吸送清洁的、无腐蚀的清水及物理化学性质类似水不含固体颗粒或纤维的液体。

立式多级管道离心泵型号及参数————————————————————————————————作者: ————————————————————————————————日期:【GＤL系列立式多级管道离心泵】产品:【GＤL系列立式多级管道离心泵】产品简介：GＤL型立式多级管道离心泵是我司在国外优秀泵型之基础上结合用户的使用要求及消防有关标准,并根据ＪＢ/ＴQ6４35-９2标准设计制造的新一代产品。

水泵吸入、排出口位于同一直线上。

转子部件由轴、叶轮、叶轮挡套、轴套等零件组成，进水段、中段、出水段用拉紧螺栓联结。

轴封采用机械密封,用平衡室的压力水进行润滑和冷却。

是各大行业冷热水或物理化学性质类似于水等液体输送的最佳泵型。

ﻫ产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段,从而保证产品质量的稳定可靠。

广泛应用于高压运行系统中冷热清水的循环和增压、高层建筑多台泵并联供水、消防、锅炉给水和冷却水系统及各种冲洗液的输送等。

【GDL系列立式多级管道离心泵】型号意义：【GDL系列立式多级管道离心泵】产品特点:１、GDＬ型立式多级离心泵为立式结构,具有占地面积小的特点,泵重心重合于泵脚中心，因而运行平稳、振动小、寿命长。

ﻫ２、ＧDＬ型立式多级离心泵口径相同且在同一水平中心线上,无需改变管路结构,可直接安装在管道的任何部们,安装极为方便。

ﻫ 3、电机外加防雨罩可直接置于室外使用,而无需建造泵房，大大节约基建投资。

４、GＤＬ型立式多级离心泵扬程可通过改变泵级数（叶轮数量）来满足不同要求，故适用范围广。

ﻫ 5、轴封采用硬质合金机械密封，密封可靠，无泄漏，机械损失小。

ﻫ6、高效节能，外形美观。

7、注50口径以上内件铸件成形。

【GDＬ系列立式多级管道离心泵】技术参数:流量:２-160m3／h;扬程:２4-200ｍ;ﻫ功率：1.１-9０ｋw；转速：29０0r/mｉn；ﻫ口径：φ2５-φ１50;ﻫ温度范围：－15－＋1２0℃;ﻫ工作压力:≤２.5Ｍｐa。

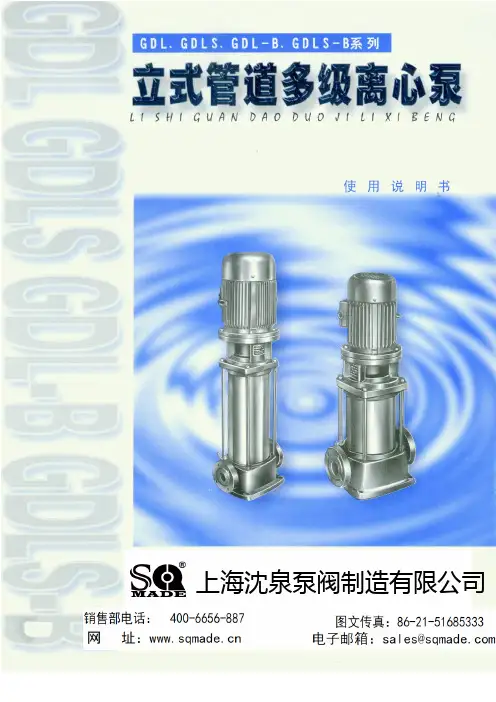

上海沈泉泵阀制造有限公司☆ 产品简介及特点GDL型多级管道离心泵是我单位在国内外优秀泵型之基础上结合用户的使用要求及消防有关标准，并根据JB／TQ6435-92标准设计制造的新一代产品。

本型泵采用立式节段式外加不锈钢壳体结构，使得泵的进出口位于同一水平线上且口径相同，能象阀门一样安装于管路之中，它同时集中了多级泵之高压，立式泵之占地面积小及管道泵之安装方便的优点，同时由于采用了优秀的水力模型，所以还具有高效节能，运行平稳等优点，且轴封采用耐磨机械密封，无泄漏使用寿命长。

为了能更好地满足用户的要求，本单位还开发了出水口位于上部的GDLS型，其进出口可以不同的相对位置(0°、90°、180°)安装，使用极为方便。

为了使用户能更加安全、可靠的使用该型泵，本单位特别研制了便拆式结构型，它除拥有GDL、GDLS的一切优点外，更为您更换机械密封等易损件提供了更加方便，快捷、省力的途径，使本型泵更无忧运行与维护。

应用范围本型泵主要适用于高压运行系统中冷热清水的循环和增压、高层建筑多台泵并联供水、消防、锅炉给水和冷却水系统及各种冲洗液的输送等。

工作条件1．本型泵可输送清水或物理化学性质类似于清水的液体；2．液体温度：-15℃～+120℃；3．工作压力：最大工作压力<2.5MPa，即系统压力=入口压力+闭阀工作时的压力<2.5MPa；4．周围环境的温度应低于40℃，相对湿度不超过95％；5．输送含腐蚀性介质及热液体时，请于订货时提出，以便采用特殊材质满足使用要求。

☆ 型号意义☆ 结构简图1 泵体 11 联轴器 1 泵体 11联接座 1吸入段 11 联接座2 拉紧螺栓 12 联接座 2 拉紧螺栓 12密封座 2拉紧螺栓 12 密封座3 外筒 13 气嘴 3 外筒 13轴承座 3外筒 13 复合轴承4 叶轮 14 机械密封 4 叶轮 14机械密封 4叶轮 14 轴承座5 时轮挡套 15 轴 5 叶轮挡套 15轴 5叶轮挡套 15 机械密封6 轴套 16 中段 6 轴套 16中段 6密封垫 16 轴7 密封垫 17 轴套螺母 7 密封垫 17轴套螺母 7螺母 17 中段 8 螺母 18 轴瓦 8 螺母 18轴瓦8出水段 18 轴套螺母 9 销 19 回水管部件 9 联轴器 19回水管部件9联轴器 19 轴瓦 10 电机10 电机10电机☆型谱图☆ 性能曲线图25GDL2 25GDL240GDL6 50GDL1250GDL18 65GDL2480GDL36 80GDL54100GDL72 125GDL100150GDL-160☆性能参数表流量功率(KW)型号(m3/h) (L/S) 扬程(m) 效率(％)转速(r/min)轴功率电机功率 汽蚀余量(m) 进出 口径 (mm) 高度 H (m) 重量(kg)高度h1 (m)25GDL2-12×31.4 22.4 0.39 0.56 0.67 38 36 33 23 30 32 2900 0.630.650.67 1.1 1.4 1.7 1.8 25 606 58 12525GDL2-12×41.4 22.4 0.39 0.56 0.67 50 48 44 23 30 32 2900 0.830.870.90 1.1 1.4 1.7 1.8 25 646 62 16525GDL2-12×51.4 22.4 0.39 0.56 0.67 63 60 55 23 30 32 2900 1.041.091.12 1.5 1.4 1.7 1.8 25 711 68 20525GDL2-12×61.4 22.4 0.39 0.56 0.67 76 72 66 23 30 32 2900 1.261.301.35 1.5 1.4 1.7 1.8 25 751 72 245 25GDL2-12×71.4 22.4 0.39 0.56 0.67 88 84 77 23 30 32 2900 1.461.521.57 2.2 1.4 1.7 1.8 25 816 78 28525fiDL2-12×81.4 22.4 0.39 0.56 0.67 101 96 88 23 30 32 2900 1.631.741.80 2.2 1.4 1.7 1.8 25 856 82 32525GDL2-12×91.4 22.4 0.39 0.56 0.67 114 108 99 23 30 32 2900 1.891.962.02 2.2 1.4 1.7 1.8 25 896 86 36525GDL2-12×101.4 22.4 0.39 0.56 0.67 126 120 110 23 30 32 2900 2.012.172.24 3 1.4 1.7 1.8 25 981 98 40525GDL2-12×111.4 22.4 0.39 0.56 0.67 139 132 121 23 30 32 2900 2.312.392.47 3 1.4 1.7 1.8 25 1021 102 44525GDL2-12×121.4 22.40.39 0.56 0.67152 144 13223 30 3229002.522.612.7031.4 1.7 1.825106110648525GDL4-11×3 2.844.80.781.111.33363328.532404129000.860.900.911.11.41.71.825 606 58 12525GDL4-11×4 2.844.80.781.111.3348443832404129001.141.201.211.51.41.71.825 671 65 16525GDL4-11×5 2.844.80.781.111.33605547.532404129001.431.501.512.21.41.71.825 736 72 20525GDL4-11×6 2.844.80.781.111.3372665732404129001.721.801.822.21.41.71.825 776 76 24525GDL4-11×7 2.844.80.781.111.33847766.532404129002.002.102.1231.41.71.825 861 86 28525GDL4-11×8 2.844.80.781.111.3396887632404129002.292.402.4231.41.71.825 901 90 32525GDL4-11×9 2.844.80.781.111.331089985.532404129002.572.702.7331.41.71.825 941 94 36525GDL4-11×10 2.844.80.781.111.331201109532404129002.863.003.0341.41.71.825 1011 110 40525GDL4-11×11 2.844.80.781.111.33132121104.532404129003.143.303.3341.41.71.825 1051 114 44525GDL4-11×12 2.844.80.781.111.3314413211432404129003.433.603.6441.41.71.825 1091 118 48525GDL4-11×13 2.844.80.781.111.33156143123.532404129003.723.903.9441.41.71.825 1131 122525注:1: GDLS、GDL-B、GDLS-B型除重量H尺寸稍有不同外其性能参数与GDL型相同。

GDL型立式多级管道泵适用于高压运行系统中输送清水或物理学性质的液体简介GDL型立式多级管道泵是一种高效率、节能、牢靠性高的离心泵。

它适用于高压运行系统中输送清水或物理学性质的液体，有着广泛的应用范围，特别适用于供水、空调、供暖、锅炉循环、工业输送等方面。

原理GDL型立式多级管道泵接受多级结构，每个级别都由叶轮和导叶板构成。

在这种结构中，每个叶轮都会产生确定的扬程。

当液体进入泵体后，它会首先被第一级叶轮上升确定的高度，然后被第二级叶轮上升确定的高度，以此类推，直到达到所需的最后扬程高度。

这种多级泵的特点是每个叶轮利用了前一个叶轮所上升的高度，从而加添了效率。

同时，管道泵的高压作用也是逐级加添的，这样可以保证这种泵在高压系统下工作时的安全和长寿命。

特点1.可依据需求安装多个级别，以适应不同的工作条件，扬程可达到300米；2.高效、节能，通过结构设计和材料选择削减能量损失；3.周转水量大，可以处理大量的液体；4.具有自动掌控功能，可以在设定的压力范围内自动启停。

应用GDL型立式多级管道泵适用于以下方面的使用：1.综合楼、高层住宅等大型建筑的供水；2.工业中的供水、加热、压力加添等；3.市政环保工程中的给排水；4.制药、化工、纺织等行业中的工艺流程中的流体输送。

技术参数•流量：2.4 ～ 400m³/h•扬程：6 ～ 305m•温度范围：—15℃ ～+120℃•工作压力：最高为25bar；维护保养1.在日常使用中，定期清洗泵体内积存的污垢，以免影响泵的使用寿命；2.定期检查泵的机械密封部分的工作情况，适时更换磨损的部件；3.每个月对泵机进行一次检查和保养，特别是泵与水泵联轴器之间的零件；4.在停机前，应当将管道泵内的水排干，以免水结冻损坏泵机。

结语GDL型立式多级管道泵是一款牢靠、高效、节能的离心泵，适用于高压运行系统中输送清水或物理学性质的液体。

在各种工业应用以及市政环保工程中均有广泛应用。

上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

今天上海沈泉管道离心泵厂家为大家带来的内容是有关立式多级离心泵的工作原理及性能参数(规格型号)，希望借此能够让更多的人了解GDL型立式多级管道离心泵，也希望能够帮助到大家可以根据本文的介绍选择到一款适合自己的离心泵。

一、GDL型立式多级管道离心泵工作原理：
立式多级离心泵的水泵由泵体转子部件以及电机等组成，其中转子部件是由泵轴、叶轮、轴套、叶轮挡套等零部件组
成。

泵的密封形式是用的机械密封，机械密封通过平衡室内的压力水进行冷却和润滑。

零部件当中的进水段、中段、出水段之间通过拉杆拉紧。

当立式多级离心泵电机带动轴上的叶轮高速旋转时，充满在叶轮内的液体在离心力的作用下，从叶轮中心沿着叶片间的流道甩向叶轮的四周，由于液体受到叶片的作用，使压力和速度同时增加，经过导壳的流道而被引向次一G 的叶轮，就是这样原理，逐次地流过所有的叶轮和导壳，进一步使液体的压力能量增加。

将每个叶轮逐级叠加之后，就获得一定扬程。

二、GDL型立式多级管道离心泵型号意义：
三、GDL型立式多级管道离心泵性能参数选型表：
四、GDL型立式多级管道离心泵(性能图谱)：
好了，以上内容由上海沈泉泵阀制造有限公司为大家提供，希望能够对大家有所帮助。

ＸＢＤ－ＧＤＬ型立式多级消防泵3立式多级消防泵XBD-GDL1本产品执行标准： GB6245-2006消防泵概述ＸＢＤ－ＧＤＬ　型立式多级消防泵组是根据我国消防用途的需要，按照有关消防标准和规范而开发的新产品。

ＸＢＤ－ＧＤＬ　型泵组采用立式多级管道泵，安装立式电机。

泵的吸入口与吐出口设计在下方成一字形，安装方便，占地面积小。

特别适用于高层建筑多台泵并联的消防系统使用，以减少单泵机组配带功率，简化电控设备。

轴、外筒体、叶轮等与液体接触的零件用不锈钢制造，外形美观。

轴封用耐磨机械密封，无泄漏且寿命长。

泵运行平稳、噪声低。

它适用于输送清水或物理化学性质类似水的其它液体。

型号说明及结构ＸＢ　Ｄ　５．９／　１０　－　ＧＤＬＧＤＬ之改型额定流量　１０ｌ／ｓ额定压力　０．５９ＭＰａ电机带动消防泵组转速２９００ｒ／ｍｉｎ 外形尺寸管路联接卡套式联接ＤＮ３２法兰联接 ＤＮ２５外螺纹联接 ＺＧ１１外形尺寸管路联接外形尺寸管路联接转速２９００ｒ／ｍｉｎ 外形尺寸管路联接转速２９００ｒ／ｍｉｎ 外形尺寸管路联接转速２９００ｒ／ｍｉｎ 外形尺寸管路联接转速２９００ｒ／ｍｉｎ 外形尺寸管路联接外形尺寸管路联接转速２９００ｒ／ｍｉｎ 10外形尺寸管路联接活动法兰联接 ＤＮ６５性能参数表11外形尺寸性能参数表外形尺寸管路联接活动法兰联接 ＤＮ１００转速２９００ｒ／ｍｉｎ 外形尺寸转速２９００ｒ／ｍｉｎ 14外形尺寸性能参数表转速２９００ｒ／ｍｉｎ 2ＸＢＤ－ＧＤＬ型立式多级消防泵ＸＢＤ－ＧＤＬ２０１１０９－②说明书内容如有改动，恕不另行通知Ａｌｌ　ｓｐｅｃｉｆｉｃａｔｉｏｎｓ　ｓｕｂｊｅｃｔ　ｔｏ　ｃｈａｎｇｅ　ｗｉｔｈｏｕｔ　ｎｏｔｉｃｅ。

泵的选型手册一、泵选型原则1、使所选泵的型式和性能符合装置流量、扬程、压力、温度、汽蚀流量、吸程等工艺参数的要求。

2、必须满足介质特性的要求。

对输送易燃、易爆有毒或贵重介质的泵，要求轴封可靠或采用无泄漏泵，如磁力驱动泵、隔膜泵、屏蔽泵对输送腐蚀性介质的泵，要求对流部件采用耐腐蚀性材料，如AFB不锈钢耐腐蚀泵，CQF工程塑料磁力驱动泵。

闸阀，截止阀,球阀,蝶阀,止回阀,安全阀，减压阀，疏水阀,电动蝶阀，气动蝶阀，电动球阀,气动球阀，电动截止阀,电动闸阀,电动调节阀,气动调节阀，水利控制阀，水泵，管道离心泵,消防泵，磁力泵,不锈钢化工泵，化工泵,衬氟离心泵,潜水排污泵，管道排污泵，液下泵,液下排污泵,螺杆泵,自吸无堵塞排污泵，氟塑料离心泵，气动隔膜泵，电动隔膜泵，多级管道泵,多级离心泵，耐腐蚀泵,单级单吸化工离心泵,隔膜气压罐，控制柜，自动搅匀潜水排污泵,变频无负压供水设备.变频全自动消防稳压供水设备对输送含固体颗粒介质的泵，要求对流部件采用耐磨材料,必要时轴封用采用清洁液体冲洗。

3、机械方面可靠性高、噪声低、振动小.4、经济上要综合考虑到设备费、运转费、维修费和管理费的总成本最低。

5、离心泵具有转速高、体积小、重量轻、效率高、流量大、结构简单、输液无脉动、性能平稳、容易操作和维修方便等特点。

因此除以下情况外,应尽可能选用离心泵：有计量要求时，选用计量泵扬程要求很高,流量很小且无合适小流量高扬程离心泵可选用时，可选用往复泵,如汽蚀要求不高时也可选用旋涡泵.扬程很低，流量很大时，可选用轴流泵和混流泵。

介质粘度较大（大于650~1000mm2/s）时，可考虑选用转子泵或往复泵(齿轮泵、螺杆泵）介质含气量75％，流量较小且粘度小于37。

4mm2/s时,可选用旋涡泵。

对启动频繁或灌泵不便的场合，应选用具有自吸性能的泵，如自吸式离心泵、自吸式旋涡泵、气动（电动)隔膜泵。

二、泵的选型依据泵选型依据,应根据工艺流程，给排水要求，从五个方面加以考虑，既液体输送量、装置扬程、液体性质、管路布置以及操作运转条件等1、流量是选泵的重要性能数据之一,它直接关系到整个装置的的生产能力和输送能力。
