典型综合布线工程的案例分析引言综合布线工程是指在建筑物内,通过合理的设计和规划,将通信、数据和电力等多种设施整合在一起,形成一个高效、可靠的网络系统。
在现代社会中,综合布线工程已经广泛应用于各种场所,如办公楼、商场、酒店、医院等。
本文将通过对一个典型的综合布线工程案例进行分析,探讨其中的设计原则、施工过程以及项目管理等方面的内容。
该案例所涉及的综合布线工程是建设一座办公楼,总建筑面积约为10000平方米,共有10层,预计使用寿命为20年。
设计原则在进行综合布线工程设计时,需要考虑以下几个原则:1.灵活性:布线系统应能够适应设备更新和用户需求变化的需要,例如采用可拆卸的连接方式和模块化设计。
2.扩展性:布线系统应具备一定的扩展性,以满足未来的系统扩容和功能增加的需求。
3.可靠性:布线系统应具备高可靠性,以确保数据传输的稳定性和可用性。
4.安全性:布线系统应具备一定的安全性,以防止未经授权的数据访问和信息泄露。
设计方案在本案例中,综合布线工程的设计方案如下:1.线缆类型:采用Cat 6a标准的铜缆作为主要线缆,用于传输数据和电话信号;采用光纤线缆用于传输高速数据信号。
2.线缆路径:将主干线和分支线分别布置在天花板和地板内,通过设备间的配线架、共享柜和墙壁盒连接。
3.网络结构:采用星型网络结构,每个用户通过面板插座连接到配线架上的交换机。
4.配电和接地:设计独立的配电和接地系统,确保设备供电和安全接地。
5.安全措施:采用防火线槽、防雷设备和多层访问控制等安全措施,以确保网络安全。
施工过程综合布线工程的施工过程主要分为以下几个步骤:1.布线策划:根据设计方案和建筑结构,制定综合布线工程的施工计划和工作流程。
2.线缆敷设:按照设计方案,将线缆敷设到各个设备间和用户位置,并确保线缆的安全性和可维护性。
3.配线架安装:安装配线架,并按照布线规划将线缆连接到配线架上的面板插座。
4.系统测试:对布线系统进行全面测试,包括连通性测试、带宽测试、信号强度测试等,确保系统的正常运行。
网络综合布线工程案例一、项目背景企业办公楼位于城市商业中心,由于网络基础设施老化,网络带宽无法满足办公需求,用户上网速度慢,信号不稳定,频繁断线。
为了提高网络速度和稳定性,企业决定进行网络综合布线工程的改造,并提升网络设备的质量。
二、项目目标1.提供稳定、高速的有线网络服务,支持大规模用户同时上网。
2.提供全覆盖的无线网络信号,满足移动办公的需求。
3.确保数据安全,防止黑客入侵和信息泄露。
4.提升网络管理效率,降低维护成本。
三、项目实施过程1.前期准备首先,进行现场勘察,了解办公楼结构和需求,并编制专业化设计方案。
然后,购买新的网络设备、线材和配件,并进行质量检查。
2.有线网络改造根据设计方案,对企业办公楼进行有线网络改造。
这包括重新布线、更换网络设备、安装新的面板和插座等。
优化布线设计,使网络信号传输更加稳定和高效。
3.无线网络改造根据设计方案,实施无线网络改造。
在楼内不同位置安装无线AP设备,实现全覆盖的无线信号。
使用高品质的无线设备,提供高速、稳定的无线网络。
4.安全保护措施为了数据安全,安装防火墙、入侵检测和防御系统,以防止黑客入侵和信息泄露。
合理设置网络访问权限,确保机密信息的安全性。
5.后期验收和维护对改造后的网络进行全面测试,确保各项功能正常运行。
针对问题和需求,进行调整和优化。
并为企业提供网络维护服务,定期检查网络设备,进行必要的升级和维修。
四、项目实施效果通过网络综合布线工程的改造,企业办公楼的网络问题得到了解决。
用户的上网速度得到了明显提升,信号更加稳定。
无线网络全面覆盖,满足了移动办公的需求。
数据安全得到了有效保护,防范了黑客攻击和信息泄露。
网络管理效率提高,维护成本降低。
五、项目总结本项目通过网络综合布线工程的改造,有效解决了企业办公楼的网络问题,提升了网络质量和用户体验。
同时,也为企业提供了更高效、安全的办公环境。
网络综合布线工程的改造是一个重要的信息化建设项目,为企业的发展奠定了坚实的基础。

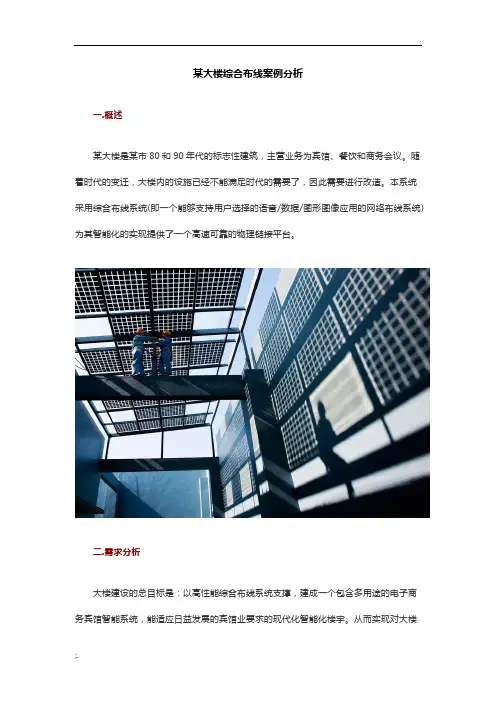

某大楼综合布线案例分析一.概述某大楼是某市80和90年代的标志性建筑,主营业务为宾馆、餐饮和商务会议。
随着时代的变迁,大楼内的设施已经不能满足时代的需要了,因此需要进行改造。
本系统采用综合布线系统(即一个能够支持用户选择的语音/数据/图形图像应用的网络布线系统)为其智能化的实现提供了一个高速可靠的物理链接平台。
二.需求分析大楼建设的总目标是:以高性能综合布线系统支撑,建成一个包含多用途的电子商务宾馆智能系统,能适应日益发展的宾馆业要求的现代化智能化楼宇。
从而实现对大楼的电气、防火防盗、监控、计算机通信等全套实施按需控制,实现资源共享与外界信息交流。
设计范围包括整个大厦的宾馆、饭店和商务会议室及其他公用区间,要求采用先进、成熟、可靠实用的结构化布线系统,将建筑物内的程控交换机系统、计算机网络系统统一布线,统一管理,使整个大厦成为能满足未来高速信息传输的,灵活的,易扩充的智能建筑系统。
根据本工程的具体情况,它满足系统纳入结构化布线系统的条件:A. 超五类水平电缆在设备端口至终端端口的距离不超过90米;B. 采用高速率、大带宽的传输介质,数据传输的带宽在水平区内可达1000Mbps;C. 具有一定的抗电磁干扰特性和防电磁辐射泄露性能;通过信息端点规划定位,PDS布线支撑,使系统获得相当健全的“信息公路”网络体系,借助计算机网络服务的强有力工具,提高调度、行政管理效率与水平。
也为该建筑物提供了良好的内部环境和畅通的对外联络设施。
三、建网目标1.根据标准设计的布线方案,能适应和支持现有的或将来的通信及计算机网络需求,能适合语音、数据计算机局域网、图像和其它连接的需要。
智能化楼宇的结构化布线系统不仅为现代化的信息通讯铺设了信息高速公路,而且也为楼宇的智能管理提供了集中的控制通路。
综合布线系统为用户创造了舒适、快捷的软环境,节约了发展商与经营者的人力和财力开支,极大地提高了对建筑物的综合管理水平,,满足了各部门对通讯和网络的需求。
经典综合布线工程案例分析综合布线是现代建筑中的重要组成部分,它负责连接各种信息技术设备,如计算机、电话、音频和视频设备等。
在大型工程中,综合布线工程的设计与实施是至关重要的,它直接影响到信息传输的质量和效率。
本文将通过分析一个经典的综合布线工程案例,探讨综合布线的设计原则、实施流程以及应注意的问题。
该案例发生在一家科技公司的新办公楼,建筑面积约10000平方米。
公司需要满足高速的数据传输、大容量的媒体流传输以及高质量的音视频通信。
为了实现这些要求,该公司决定进行全新的综合布线工程。
首先,该公司成立了一个专门的项目团队,包括了设计师、工程师和项目经理。
团队首先进行了现场勘测,仔细了解了建筑的结构和布线需求。
他们对每个工作区域进行了分析,确定了每个区域需要的网络、电话和媒体接口数量。
根据勘测结果,设计师开始综合布线的设计工作。
设计师首先将建筑的平面图输入到专业的设计软件中,然后根据需求确定每个工作区域的布线节点位置。
他们考虑了网络设备的位置、信号传输距离以及未来的可扩展性。
设计师还必须考虑电力和综合布线之间的相互干扰问题。
他们确保电力线和数据线之间有足够的距离,以避免干扰。
此外,他们还进行了综合布线的冗余设计,以防止单点故障。
在设计完成后,项目经理开始协调实施工作。
他们与建筑承包商和设备供应商进行了密切的合作,确保所有的布线工作符合设计要求,并能够在工程进度中保持一致。
项目经理还负责监督工程的质量控制,确保每个接口都经过了严格的测试和调试。
在实施过程中,项目团队还需要注意一些主要问题。
首先是线缆选择。
考虑到建筑的规模和需求,团队选择了高品质的铜缆和光缆。
其次是线缆布线方式。
团队决定采用明线布线方式,以便于维护和更新。
此外,他们还特别关注了简化布线和标识化管理,以便于日后的维护工作。
经过几个月的努力,这个综合布线工程成功地完成了。
科技公司的员工们享受到了高速的网络连接、稳定的电话通信和高质量的音视频系统。
网络综合布线工程案例一、项目背景公司作为一家新兴的科技企业,致力于研发和销售智能家居产品。
随着公司业务的不断扩展,其办公场所所需的网络资源也日益增加。
为了满足公司未来发展的需求,公司决定进行网络综合布线工程的建设。
二、需求分析1.数据传输需求:根据现有及未来对数据传输的需求,公司需要将办公楼的每个办公室、会议室、接待区等位置进行网络布线,确保所有办公区域的网络连接畅通无阻。
2.机房建设:鉴于未来公司业务的扩展,需建设一间完备的机房,用于存储公司各类服务器、网络设备等设施。
机房的布线应保证高效稳定,并配备相应的冷却设备。
3.网络安全要求:为保护公司数据安全,需要在整个网络布线系统中增加安全设备,如防火墙、入侵检测系统等,确保网络安全性。
三、方案设计1.网线布线方案:根据实际需求,采用高质量的双绞线进行布线,保证数据传输的稳定性和速度。
将主干线从机房引入办公楼各层,并在每个楼层的机房中设置交换机,将连接线分配到各个办公室、会议室等位置。
2.无线网络方案:为满足移动办公的需求,安装无线AP设备,覆盖整个办公楼,提供稳定可靠的无线网络服务。
3.机房建设方案:在办公楼的底层设置机房,保证机房有良好的通风条件,并设置冷却设备,确保服务器和网络设备的安全运行。
4.安全设备方案:在网络布线系统中设置网站过滤、入侵检测、防火墙等安全设备,监控网络通讯,防止外部攻击和非法入侵。
四、工程实施1.网线布线:根据设计方案进行网线布线,将主干线引入各楼层机房,并从机房布线到办公室、会议室等各个位置。
2.无线网络安装:根据设计方案进行无线AP设备的安装,并对设备进行调试和优化,确保覆盖范围和信号质量满足需求。
3.机房建设:按照设计方案建设机房,并安装好各类服务器、网络设备等,并进行电线布线和冷却设备的安装。
4.安全设备安装:根据设计方案,将安全设备安装在网络布线系统中,并进行配置和调试,确保网络的安全性。
五、验收与效果评估完成网络布线工程后,组织相关人员进行验收。
某大楼综合布线案例分析一.概述某大楼是某市80和90年代的标志性建筑,主营业务为宾馆、餐饮和商务会议。
随着时代的变迁,大楼内的设施已经不能满足时代的需要了,因此需要进行改造。
本系统采用综合布线系统(即一个能够支持用户选择的语音/数据/图形图像应用的网络布线系统)为其智能化的实现提供了一个高速可靠的物理链接平台。
二.需求分析大楼建设的总目标是:以高性能综合布线系统支撑,建成一个包含多用途的电子商务宾馆智能系统,能适应日益发展的宾馆业要求的现代化智能化楼宇。
从而实现对大楼的电气、防火防盗、监控、计算机通信等全套实施按需控制,实现资源共享与外界信息交流。
设计范围包括整个大厦的宾馆、饭店和商务会议室及其他公用区间,要求采用先进、成熟、可靠实用的结构化布线系统,将建筑物内的程控交换机系统、计算机网络系统统一布线,统一管理,使整个大厦成为能满足未来高速信息传输的,灵活的,易扩充的智能建筑系统。
根据本工程的具体情况,它满足系统纳入结构化布线系统的条件:A. 超五类水平电缆在设备端口至终端端口的距离不超过90米;B. 采用高速率、大带宽的传输介质,数据传输的带宽在水平区内可达1000Mbps;C. 具有一定的抗电磁干扰特性和防电磁辐射泄露性能;通过信息端点规划定位,PDS布线支撑,使系统获得相当健全的“信息公路”网络体系,借助计算机网络服务的强有力工具,提高调度、行政管理效率与水平。
也为该建筑物提供了良好的内部环境和畅通的对外联络设施。
三、建网目标1.根据标准设计的布线方案,能适应和支持现有的或将来的通信及计算机网络需求,能适合语音、数据计算机局域网、图像和其它连接的需要。
智能化楼宇的结构化布线系统不仅为现代化的信息通讯铺设了信息高速公路,而且也为楼宇的智能管理提供了集中的控制通路。
综合布线系统为用户创造了舒适、快捷的软环境,节约了发展商与经营者的人力和财力开支,极大地提高了对建筑物的综合管理水平,,满足了各部门对通讯和网络的需求。
典型综合布线工程的案例分析课件 (一)典型综合布线工程的案例分析课件随着信息技术的快速发展和应用的广泛,网络已经成为我们生活中必不可少的一部分。
在企业、机关、学校等各个领域中,都需要网络来实现信息的传输与共享。
而如何实现一个完善且高效的网络就需要靠综合布线工程实现。
下面,我们就来看看一个典型综合布线工程的案例分析。
一、实施环境项目名称:XXX新办公楼项目地址:某市XX街道建设单位:某公司设计单位:某专业设计公司二、项目需求1.物理安装需求(1)Y系统:1个服务器机架,24个口的交换机,12个口的UPS采购服务并提供安装维护;(2)WIFI及接入点系统:45个接入点,1个主控制器,提供物理安装和调试服务;(3)会议系统:内置音响以及投影设备;2.布线方案方案需求(1)需要达到带宽和扩展能力的要求;(2)需要考虑新装修的房间功能布置及相关未来扩展面临的候选解决方案。
三、项目实施1.物理安装交换机、服务器、UPS系统等设备,经过选型和可行性分析后,确定采用H3C(三星电子的企业网络品牌)等品牌的设备,提供整体解决方案。
并由专业技术人员现场安装和调试。
2.布线方案(1)区域分析:根据现场的建筑设计、环境布置和具体功能要求,划分不同的区域。
比如会议室、办公区域、厕所、楼梯间等不同的区域。
(2)布线设计:根据局部需求以及整体方案要求,设计相应的布线方案。
比如,采用H3C、家用电话线、多功能接头,提供整体、完整布线方案。
(3)设备选型:按照优、良、及格等不同等级要求,选用符合国家标准的设备。
(4)施工验收:由专业人员负责现场实施,逐项验收。
严格按照规范执行,保证施工质量。
四、项目总结该项目采用先进的设备和布线方案,满足了建设单位和设计单位的需求。
同时,布线设计按照规范执行,严格控制施工质量。
这也为后续的参考提供了有价值的经验。
综上所述,典型综合布线工程的案例分析课件,从实施环境、项目需求、项目实施以及项目总结的四个部分对一个典型案例进行了分析,着重探讨了物理安装和布线方案。
马鞍中心综合布线案例分析报告马鞍中心小学陈起年一、学校总体情况概述马鞍中心小学现有建筑:培根楼、育根楼和探根楼。
电信光纤已经铺设到控根楼网络中心,培根楼、育根楼两栋楼宇的光缆均由此拉出。
各楼宇内使用双绞线连接。
我校现阶段的网络拓扑图如下:二、学校综合布线的总体设计思路综合布线系统是一套用于建筑物内或实验室之间为计算机、通信设施与监控系统预先设置的信息传输通道。
它将语音、数据、图像等设备彼此相连,同时能使上述设备与外部通信数据网络相连接。
校园网的综合布线系统一般分三个阶段完成:第一阶段实现校园网基本连接,第二阶段校园网将覆盖校园所有建筑,第三阶段完成校园网应用系统的开发。
我校拟建设一个以办公自动化,计算机辅助教学、现代计算机校园文化及办公自动化为核心,以现代网络技术为依托,技术先进、扩展性强、能覆盖全校主要楼宇的校园主干网络,将各种PC 机、工作站、终端设备和局域网连接起来,并与有关广域网相连,在网上宣传自已和获取Internet网上的教育资源。
形成结构合理,内外沟通的校园计算机网络系统,在此基础上建立能满足教学、科研和管理工作需要的软硬件环境,开发各类信息库和应用系统,为学校各类人员提供充分的网络通讯服务。
校园网不只是涉及技术方面,而是包括网络设施、应用平台、信息资源、专业应用、人员素质等众多成份的综合化以及教学环境系统。
因此,在总体上如何筹划、组织网络建设和开发应用的设计思想是校园网建设中的最重要的问题。
三、学校总体需求描述以下为各个子系统的详细需求分析:1)工作区子系统学生宿舍一般通过HUB接入校园网网络,因此为了节省工程造价,每个宿舍只安装一个单口信息插座。
信息点密集的房间可以选用两口或四口信息插座,如教学楼的多媒体教室、办公室、计算中心机房等,信息插座的数量要根据用户的需求而定。
在确定工作区的信息插座数量时,还要考虑未来的发展,因此要预留一定的余量。
例如,办公楼用户的计算机数量还会不断增加,因此建议每门办公室安装两个信息插座。
经典综合布线工程案例分析引言:综合布线工程是现代办公场所、商业楼宇、学校等场所中不可或缺的一项基础设施。
良好的综合布线系统能够为各类设备提供稳定、高效的网络传输,提升企业、学校等组织的工作效率。
本文将通过分析经典的综合布线工程案例,探讨其设计、实施和维护过程中的关键因素与成功经验。
案例一:XYZ大学校园综合布线工程XYZ大学是一所拥有上万名师生的大型综合性高校。
为了适应信息化时代的发展,该大学决定进行一次全面的校园综合布线工程。
在设计阶段,设计团队充分考虑到学校的规模和需求,通过细致的调研和分析,确定了布线主干结构和子结构,并合理规划了每个教学楼、实验室和图书馆的布线方案。
在实施过程中,专业施工团队严格按照设计方案进行施工,确保了各个节点的正确连接和布线的顺利进行。
同时,为了保证后续的维护管理,施工团队采用了标准化的布线标识,方便了日常维护和故障排除工作。
经过一段时间的运行,XYZ大学校园综合布线工程效果显著。
各个楼内的设备都能够稳定、高速地连接到核心网络,师生们的学习和工作效率也得到了明显提升。
此外,由于工程设计合理,未来的扩容和维护工作也变得更加便捷。
案例二:ABC公司办公楼综合布线工程ABC公司是一家规模较大的跨国公司,为了提升办公效率,公司决定进行办公楼综合布线工程。
在设计阶段,设计团队考虑到公司的业务特点和未来发展需求,采用了灵活可升级的布线架构,结构合理、高效稳定。
在实施过程中,ABC公司成立了专门的项目组,负责与施工方进行沟通和协调,并进行进度的跟踪和检查。
专业施工团队根据设计方案进行施工,采用了先进的布线材料和技术,确保了办公楼各个区域的网络连接质量。
经过一段时间的使用,ABC公司办公楼综合布线工程取得了明显成效。
员工们的办公效率大幅提升,各部门之间的协作也更加便捷。
此外,灵活可升级的布线架构也为未来的业务扩展提供了良好的支持。
结论:综合布线工程的设计、实施和维护是确保网络连接稳定和高效的关键环节。
典型综合布线工程的案例分析综合布线技术自从20世纪90年代初期引入我国后,综合布线系统工程设计已在国内实施了十多年时间。
国家有关部门及相关行业制定综合布线系统的设计、施工、验收的标准和规范,但目前还没有制定规范的设计文档格式。
行业内各公司根据实际施工需要,制定了标准的设计内容和规范文档,以满足工程施工要求。
本章列举了三个典型的工程设计案例,以便读者理解综合布线系统的设计过程及要点,掌握综合布线工程方案编制的技巧。
重点内容:典型综合布线工程需求分析、典型综合布线工程整体方案设计、综合布线方案编写格式。
难点内容:典型综合布线工程整体方案设计、综合布线工程详细方案设计。
1 某学院校园网综合布线系统设计案例1.1 某学院校园网综合布线系统需求分析1.项目概述从某学院实际情况出发,校园网工程分为三个阶段完成。
第一阶段实现校园网基本连接,第二阶段校园网将覆盖校园所有建筑,第三阶段完成校园网应用系统的开发。
学院校园网建设的一期工程覆盖了教学、办公、学生宿舍区、教工宿舍区,接入信息点约为2600个,投资400万。
为了实现网络高带宽传输,骨干网将采用千兆以太网为主干,百兆光纤到楼,学生宿舍10M带宽到桌面,教工宿舍100M带宽到桌面。
2.校园建筑物布局说明某学院校园网覆盖了41栋楼房,其中学生宿舍12栋,教工宿舍20栋,办公楼、实验大楼、计算中心、电教楼、图书馆、招待所、青工楼各一栋,教学楼两栋。
网络管理中心已定在电教楼三楼。
具体的建筑物布局如图8-1所示。
图8-1 某学院校园网建筑布局图3.校园网网络拓扑结构根据用户需求分析,决定某学院的校园网络采用星形网络拓扑结构。
学院网络中心的核心交换机为中心点,二区学生宿舍的核心交换机通过2G聚合链路连接网络中心核心交换机,教工区的核心交换机也通过2G聚合链路连接网络中心核心交换机。
学生宿舍一区的各楼宇交换机直接汇聚到网络中心交换机。
校园网网络拓扑结构,如图8-2所示。
图8-2 校园网网络拓扑结构图4.通信信息种类和数量该院的校园网现有电话网络系统已覆盖整个校园,因此本次综合布线工程不考虑语音电话系统,只考计算机信息点。
校园网各建筑物信息点分布情况,如表8-1所示,总共计算机信息点为2622个。
该信息点的分布设计已经考虑了今后的网络发展的需要,信息点的数量已经预留了一定的数量。
表8-1 校园网建筑信息点分布表5.现有网络情况说明该学院的计算中心二楼、三楼机房及电机系办公室已组建自己的局域网络,连接计算机达320台。
电教楼一楼的计算机实验室也已组建了小的局域网络,连接计算机达92台。
图书馆一、二、三楼已组建了局域网络用于采编,连接计算机达10台。
6.网管中心位置该学院已指定网管中心设立在电教楼三楼,位于学院建筑平面的中心点。
1.2 设计依据1.本综合布线工程设计遵循以下标准或规范:(1)DBJ08-59-95:智能建筑设计标准(2)ANSI/EIA/TIA-568A:民用建筑电信布线系统标准(3)ANSI/EIA/TIA-569:电信走道和空间的民用建筑标准(4)ANSI/EIA/TIA-606:民用建筑电信设施的管理标准(5)ANSI/EIA/TIA-607:民用建筑电信设施接地标准(6)TSB-67:UTP布线现场测试标准(7)ISO/IEC 11801:电信布线系统标准(8)GB/T 50312-2000:建筑与建筑群综合布线系统工程设计规范(9)JGJ/T 16-92:中国民用建筑电气设计规范2.本工程设计参照的网络标准有:(1)IEEE802.3:Ethernet(10BASE-T)(2)IEEE802.3u:Fast Ethernet(100BASE-T)(3)IEEE802.5:Token Ring (4M/16M)(4)ANSI FDDI/TPDDI:光纤分布式数据接口网络标准3.本工程设计依据的资料:(1)《某学院建筑平面示意图》(2)《某学院网络拓扑结构图》1.3 设计目标1.标准化本设计综合了楼内所需的所有的语音、数据、图像、等设备的信息的传输,并将多种设备终端插头插入标准的信息插座或配线架上。
2.兼容性本设计对不同厂家的语音、数据设备均可兼容,且使用相同的电缆与配线架、相同的插头和模块插孔。
因此,无论布线系统多么复杂、庞大,不再需要与不同厂商进行协调,也不再需要为不同的设备准备不同的配线零件,以及复杂的线路标志与管理线路图。
3.模块化综合布线采用模块化设计,布线系统中除固定于建筑物内的水平线缆外,其余所有的接插件都是积木标准件,易于扩充及重新配置,因此当用户因发展而需要增加配线时,不会因此而影响到整体布线系统,可以保证用户先前在布线方面的投资。
综合布线为所有话音、数据和图像设备提供了一套实用的、灵活的、可扩展的模块化的介质通路。
4.先进性本设计将采用目前最先进的丽特科技NORDX/CDT(丽特网络科技)公司生产的超五类器件构筑楼内的高速数据通信通道,能将当前和未来相当一段时间的语音、数据、网路、互连设备以及监控设备很方便地扩展进去,其带宽高达150M以上,是真正面向未来的超五类系统。
1.4 本工程设计方案系统产品选型及产品特点1.产品选型本设计方案中的综合布线系统选择丽特网络科技(NORDX/CDT)公司的超五类综合布线产品,其产品性能接近非屏蔽铜缆布线的极限。
2.丽特科技IBDN综合布线系统具有以下特点丽特科技IBDN是一套结构化布线系统,它采用模块化设计,基于标准的星形拓扑结构,最易于配线系统扩展及重组。
丽特科技IBDN符合并超越EIA/TIA 568A及ISO11801标准的要求。
(1)符合CAT5E类国际标准,是真正意义上的超五类综合布线系统丽特科技IBDN是综合布线系统标准的倡导者,一直在标准的制定过程中起积极的领导作用。
丽特科技IBDN公司参加了ISO/IEC联合技术委员会,并是该国际标准编写组的成员.(2)产品系列齐全丽特网络科技的超五类综合布线系统具有全线的产品, 丽特网络科技IBDN 1200布线系统组成如下:●专利之丽特网络科技BIX交叉连接系统●最新专利非磨接光纤端接头●丽特网络科技PDS HD快接式模块化配线架●丽特网络科技超强型5类跳接线●丽特网络科技CAT5E类高性能电缆IBDN既提供通用的产品,也提供某些特殊应用的转换器件,供用户灵活的选用。
(3)施工及维护方便丽特网络科技公司的信息插座(模块免打线)、配线架(搭配容易)都是经过专门的设计以方便安装,另外丽特网络科技的BIX交叉连接系统为25对大对数端接器,安装时省去了端接模块安装,减少了信道传输衰减及信道间相互干扰,同时端接简单、标识清晰、外型美观。
(4)应用范围广丽特科技IBDN公司的布线产品不仅可用于语音、数据、图像信号传输的场合,也可用于视频、音响、楼宇自控信号传输中。
而且在这种应用中不使用适配器(如AT&T等公司的产品在用于视频等信号的传输时要用到适配器)。
(5)开放性及兼容性好丽特科技 IBDN公司的综合布线系统具有开放式的系统结构,兼容许多厂家的语音、数据通信、图像等设备连接。
因此我们选择用丽特科技IBDN公司综合布线系统构筑该学院校园网网络的神经网络!1.5 综合布线总计方案设计1.工作区子系统的设计学生宿舍一般通过HUB接入校园网网络,因此为了节省工程造价,每个宿舍只安装一个单口信息插座。
信息点密集的房间可以选用两口或四口信息插座,如教学楼的多媒体教室、办公室、计算中心机房等,信息插座的数量要根据用户的需求而定。
在确定工作区的信息插座数量时,还要考虑未来的发展,因此要预留一定的余量。
例如,办公楼用户的计算机数量还会不断增加,因此建议每门办公室安装两个信息插座。
考虑到校园网中大多数信息点的接入要求达到100Mbps,考虑随着校园网的应用不断增加,对计算机网络性能要求会越来越高,因此建议校园网内所有信息插座均选用IBDN Giga Flex PS5E 超5类模块。
IBDN 超五类模块可以满足未来155Mbps网络接入的要求。
为了方便用户接入网络,信息插座安装的位置结合房间的布局及计算机安装位置而定,原则上与强电插座相距一定的距离,安装位置距地面30cm以上高度,信息插座与计算机之间的距离不应超过5米。
2.水平干线子系统的设计综合布线系统的水平干线子系统可以考虑采用屏蔽双绞线、非屏蔽双绞线、光缆。
光缆价格过高不予考虑。
对于屏蔽双绞线,考虑到它存在以下问题:本身特性决定对低频噪声(如交流50Hz)难以抑制,在一般情况下与非屏蔽双绞线的效果相当,没有特殊作用。
屏蔽双绞线的连接要求制作工艺精良,否则不但起不了屏蔽的作用,反而会引起干扰。
因此经过全面的考虑,该院的综合布线系统的水平干线子系统全部采用非屏蔽双绞线。
如果随着环境的变化,校园建筑中确定存在电磁干扰很强的环境,也可以直接考虑使用光缆,而不必采用安装施工较为复杂的屏蔽双绞线。
考虑以后的校园网网络的应用,建议整个校园网的楼内水平布线全部采用IBDN 1200系列超5类非屏蔽双绞线,以便满足以后网络的升级需要。
考虑到该院实施布线的建筑物都没有预埋管线,所以建筑物内的水平干线子系统全部采用明敷PVC管槽,并在槽内布设超5类非屏蔽双绞线缆的布线方案。
原则上PVC管槽的敷设应与强电线路相距30cm,由于特殊情况PVC管槽与强电线路相距很近的情况下,可在PVC管槽内安装白铁皮然后再安装线缆,从而达到较好的屏蔽效果。
3.设备间子系统设计(1)设备间的设计经实地考察发现,每幢学生宿舍都有两个楼道,而且在2层或3层楼道都已设置了配电房,可以利用现有的配电房作为设备间。
对于学生宿舍楼层较长的,建议采用双设备间的配置方案,例如40#、41#、43#。
教工宿舍和办公楼信息点较少,不考虑专门设置设备间。
整个校园网的主设备间放置于电教楼三楼的网管中心。
由于学生宿舍信息点特别密集,每幢楼分别采用两个高密度交换机堆叠组解决网络接入,因此楼道的设备间必需放置多个交换机、配线架、理线架等设备。
考虑设备的密集程度,学生宿舍的管理间必须采用20U以上的落地机柜。
由于该设备间与配电房共用,因此网络线布设时,注意与强电线路保持30cm的距离。
教工宿舍的信息点较分散且信息点较少,没有必要设立专门的设备间,可以在楼道内安装6U墙装机柜,机柜内只需容纳1交换机和2个配线架即可。
办公楼、图书馆、实验大楼、教学楼的信息点不多,而且以后的信息点扩展的数量不会太多,因此也没有必要设立专门的设备间,可以在合适的楼层处安装6U墙装机柜即可。
机柜内应配备足够数量的配线架和理线架设备。
计算中心已组建了局域网,并已建好的设备间,因此该楼不再考虑设备间的设计问题。
电教楼三楼的网络中心根据功能划分为两个区域,一半空间作为机房,另一半作为行政办公区域。
