燃气轮机结构

第三章燃气轮机3.1概述（1）燃烧室功用及重要性1.保证燃机在各种工况下，将燃料化学能转换为热能，加热压气机压缩的空气，用于涡轮膨胀做功。

2.燃烧室是燃机的主要部件之一，燃机的性能、可靠性、寿命皆与它有密切关系。

（2）燃烧室的工作条件①燃烧室在高温、大负荷下工作②燃烧室在变工况下工作③燃烧室在具有腐蚀性的环境下工作④燃烧室内的燃烧过程是一个极其复杂的物理化学过程⑤燃烧室中的燃烧在高速气流及贫油混合气情况下进行（“空气分股”、“减速扩压”、“反向回流”）（3）燃烧室的设计要求①不同工况下，燃烧室工作应稳定②燃烧要安全③燃烧室具有最小的流体阻力④燃烧室出口温度场应能满足涡轮的要求⑤在任何使用条件下，燃烧室都应该迅速、可靠地启动点火，且联焰性好⑥工作寿命长⑦燃烧室的尺寸和质量要小⑧排气污染应能满足国家标准要求⑨检视、装拆和维修应当方便3.2三种基本类型燃烧室的结构概述（1）分管燃烧室1.结构特点管形火焰筒的外围包有一个单独的壳体，构成一个分管，沿燃气轮机周围6-16个这样的分管，各分管用传焰管连通，以传播火焰和均衡压力。

2.优点：①装拆、维修、检修方便②因各个分管的工质流量不大，调试容易，实验结果比较接近实际情况3.缺点：①装拆、维修、检修方便②因各个分管的工质流量不大，调试容易，实验结果比较接近实际情况（2）环管燃烧室1 .结构特点：若干个火焰筒均匀排列安装在同一个壳体内，相邻火焰燃烧区之间用传焰管连通。

2.优点：①适合与轴流式压气机配合，布局紧凑、尺寸小、刚性小；②气流转弯小，流体阻力小，热散失亦小；③调试比较容易，加工制造的工作量比分管小。

3.缺点：①燃烧室出口温度场沿周向不够均匀；②燃烧室的流体损失较大；③耗费的材料、工时较多；④质量较重。

（3）环形燃烧室1.结构特点：内、外壳体与环管燃烧室类似，但火焰筒却有很大差别。

在内外壳体之间的环形腔中，布置了一个呈环形的火焰筒，即火焰筒内外壁构成环形主燃区。

燃气轮机构造及其原理燃气轮机是一种利用压缩机压缩空气混合燃料并在燃烧室内进行燃烧，从而驱动涡轮转动，最终产生推力或动力的装置。

燃气轮机的构造包括压气机、燃烧室、涡轮和辊道等部分，其主要工作原理是压缩空气、加热并燃烧混合燃料、将高温高压燃气喷向涡轮，推动涡轮旋转产生功率。

一、压气机部分压气机部分是燃气轮机的前置部分，主要功能是将大气中的空气压缩成高压气体，并将其传递到燃烧室中。

压气机通常采用多级叶轮式结构，每一级叶轮上都覆盖着叶片，在叶片的作用下，气体被一次次地压缩，最终达到一个非常高的压力。

在压力增加的气体也会受到相应的温度升高。

在压缩过程中需要对气体进行适当的冷却，以避免过热对整个系统的危害。

二、燃烧室部分燃烧室部分是燃气轮机的核心部分，主要功能是将经过压缩的空气与燃料混合并点燃进行燃烧，从而产生高温高压的燃气，这些燃气将用于驱动涡轮旋转。

为了达到理想的燃烧效果，燃烧室内的燃料与空气必须以适当的比例混合，并且需要在足够高的温度、压力和时间下进行燃烧，以充分释放能量。

常见的燃烧室构造包括环形燃烧室、喷嘴型燃烧室和壳体燃烧室等。

三、涡轮部分涡轮部分是燃气轮机的重要部分，主要由高压涡轮和低压涡轮构成。

在燃气通过高压涡轮和低压涡轮时，这些涡轮都会受到燃气高速流动的冲击，从而旋转产生动力。

低压涡轮主要作用是从高压涡轮中回收能量，并将其输送到输出轴上。

涡轮部分的输出轴连接到主机，提供动力。

四、辊道部分辊道部分是燃气轮机的输出部分，它主要通过喷射燃气来产生推力或者驱动风扇进行输出。

辊道是一个曲面形的导管，对于燃气准确地定向，将其高速射出来，从而产生推力或者风力。

辊道部分常用对空气流动进行控制的可调谐导向叶片和可控复合材料等技术进行设计和制造。

燃气轮机的设备构造十分复杂，由于其集电机、载荷和控制系统于一身，难度非常大，但其输出功率和效率要远远高于内燃机，特别适用于航空、船舶、发电等领域要求高功率输出和高效率的场合。

典型燃气轮机结构
典型燃气轮机结构如下：
燃气轮机由压气机、燃烧室和燃气透平等组成。

压气机有轴流式和离心式两种，轴流式压气机效率较高，适用于大流量的场合。

在小流量时，轴流式压气机因后面几级叶片很短，效率低于离心式。

功率为数兆瓦的燃气轮机中，有些压气机采用轴流式加一个离心式作末级，因而在达到较高效率的同时又缩短了轴向长度。

燃烧室和透平不仅工作温度高，而且还承受燃气轮机在起动和停机时，因温度剧烈变化引起的热冲击，工作条件恶劣，故它们是决定燃气轮机寿命的关键部件。

为确保有足够的寿命，这两大部件中工作条件最差的零件如火焰筒和叶片等，须用镍基和钴基合金等高温材料制造，同时还须用空气冷却来降低工作温度。

对于一台燃气轮机来说，除了主要部件外还必须有完善的调节保安系统，此外还需要配备良好的附属系统和设备，包括：起动装置、燃料系统、润滑系统、空气滤清器、进气和排气消声器等。

汽轮机工作原理和结构1汽轮机工作原理汽轮机是将蒸汽的热能转换成机械能的蜗轮式机械。

在汽轮机中，蒸汽在喷嘴中发生膨胀，压力降低，速度增加，热能转变为动能。

如图1所示。

高速汽流流经动叶片3时，由于汽流方向改变，产生了对叶片的冲动力，推动叶轮2旋转做功，将蒸汽的动能变成轴旋转的机械图1冲动式汽轮机工作原理图1-轴；2-叶轮；3-动叶片；4-喷嘴2汽轮机结构汽轮机主要由转动部分（转子）和固定部分（静体或静子）组成。

转动部分包括叶栅、叶轮或转子、主轴和联轴器及紧固件等旋转部件。

固定部件包括气缸、蒸汽室、喷嘴室、隔板、隔板套（或静叶持环）、汽封、轴承、轴承座、机座、滑销系统以及有关紧固零件等。

套装转子的结构如图2所示。

套装转子的叶轮、轴封套、联轴器等部件和主轴是分别制造的，然后将它们热套（过盈配合）在主轴上，并用键传递力矩。

图2套装转子结构1-油封环2-油封套3-轴4-动叶槽5-叶轮6-平衡槽汽轮机主要用途是在热力发电厂中做带动发电机的原动机。

为了保证汽轮机正常工作，需配置必要的附属设备，如管道、阀门、凝汽器等，汽轮机及其附属设备的组合称为汽轮机设备。

图3为汽轮机设备组成图。

来自蒸汽发生器的高温高压蒸汽经主汽阀、调节阀进入汽轮机。

由于汽轮机排汽口的压力大大低于进汽压力，蒸汽在这个压差作用下向排汽口流动，其压力和温度逐渐降低，部分热能转换为汽轮机转子旋转的机械能。

做完功的蒸汽称为乏汽，从排汽口排入凝汽器，在较低的温度下凝结成水，此凝结水由凝结水泵抽出送经蒸汽发生器构成封闭的热力循环。

为了吸收乏汽在凝汽器放出的凝结热，并保护较低的凝结温度，必须用循环水泵不断地向凝汽器供应冷却水。

由于汽轮机的尾部和凝汽器不能绝对密封，其内部压力又低于外界大气压，因而会有空气漏入，最终进入凝汽器的壳侧。

若任空气在凝汽器内积累，凝汽器内压力必然会升高，导致乏汽压力升高，减少蒸汽对汽轮机做的有用功，同时积累的空气还会带来乏汽凝结放热的恶化，这两者都会导致热循环效率的下降，因而必须将凝汽器壳侧的空气抽出。

燃气轮机结构及用于发电的主要形式燃气轮机装置是一种以空气及燃气为工质的旋转式热力发动机，它的结构与飞机喷气式发动机一致，也类似蒸汽轮机。

主要结构有三部分：1、燃气轮机(透平或动力涡轮);2、压气机(空气压缩机);3、燃烧室。

其工作原理为：叶轮式压缩机从外部吸收空气，压缩后送入燃烧室，同时燃料(气体或液体燃料)也喷入燃烧室与高温压缩空气混合，在定压下进行燃烧。

生成的高温高压烟气进入燃气轮机膨胀作工，推动动力叶片高速旋转，乏气排入大气中或再加利用。

燃气轮机具有效率高、功率大、体积小、投资省、运行成本低和寿命周期较长等优点。

主要用于发电、交通和工业动力。

燃气轮机分为轻型燃气轮机和重型燃气轮机轻型燃气轮机为航空发动机的转型，如LM6000PC和FT8燃气轮机，其优势在于装机快、体积小、启动快、简单循环效率高，主要用于电力调峰、船舶动力。

重型燃气轮机为工业型燃机，如GT26和PG6561B等燃气轮机，其优势为运行可靠、排烟温度高、联合循环组合效率高，主要用于联合循环发电、热电联产。

燃气轮机用于发电的主要形式：简单循环发电：由燃气轮机和发电机独立组成的循环系统，也称为开式循环。

其优点是装机快、起停灵活，多用于电网调峰和交通、工业动力系统。

目前的最高效率的开式循环系统是GE公司LM6000PC 轻型燃气轮机，效率为43%。

前置循环热电联产或发电：由燃气轮机及发电机与余热锅炉共同组成的循环系统，它将燃气轮机排出的功后高温乏烟气通过余热锅炉回收，转换为蒸汽或热水加以利用。

主要用于热电联产，也有将余热锅炉的蒸汽回注入燃气轮机提高燃气轮机出力和效率。

最高效率的前置回注循环系统是GE公司LM5000-STIG120 轻型燃气轮机，效率为43.3%。

前置循环热电联产时的总效率一般均超过80%。

为提高供热的灵活性，大多前置循环热电联产机组采用余热锅炉补燃技术，补燃时的总效率超过90%。

联合循环发电或热电联产：燃气轮机及发电机与余热锅炉、蒸汽轮机或供热式蒸汽轮机(抽汽式或背压式)共同组成的循环系统，它将燃气轮机排出的功后高温乏烟气通过余热锅炉回收转换为蒸汽，再将蒸汽注入蒸汽轮机发电，或将部分发电作功后的乏汽用于供热。

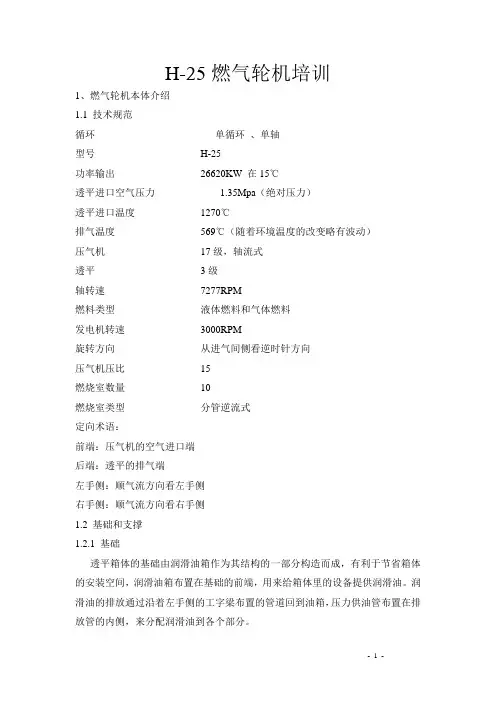

H-25燃气轮机培训1、燃气轮机本体介绍1.1 技术规范循环单循环、单轴型号H-25功率输出26620KW 在15℃透平进口空气压力 1.35Mpa（绝对压力）透平进口温度1270℃排气温度569℃（随着环境温度的改变略有波动）压气机17级，轴流式透平3级轴转速7277RPM燃料类型液体燃料和气体燃料发电机转速3000RPM旋转方向从进气间侧看逆时针方向压气机压比15燃烧室数量10燃烧室类型分管逆流式定向术语：前端：压气机的空气进口端后端：透平的排气端左手侧：顺气流方向看左手侧右手侧：顺气流方向看右手侧1.2 基础和支撑1.2.1 基础透平箱体的基础由润滑油箱作为其结构的一部分构造而成，有利于节省箱体的安装空间，润滑油箱布置在基础的前端，用来给箱体里的设备提供润滑油。

润滑油的排放通过沿着左手侧的工字梁布置的管道回到油箱，压力供油管布置在排放管的内侧，来分配润滑油到各个部分。

1.2.2支撑透平有两处支撑，一处布置在压气机进口端，并且另一处在透平部位。

前支撑由相对柔韧的钢板构成，用以吸收箱体（主要是气缸体）在运行时的热膨胀，后支撑设计制成一个固定的支撑，牢固地与基础相连接，并且在运行时作为膨胀死点。

在下半透平气缸（底部）有一个中心键与基础的键槽相配，来防止（气缸）横向位移。

1.3进口空气系统进口空气处理系统设计用来控制空气质量达到某种程度，为了满足燃机的性能和保护它的组件。

主要部件包括空气过滤室、消音器、导流管、拦污网，还包括过滤器自清洁反吹系统。

1.4压气机1.4.1 H-25压气机是一个17级轴流式压气机，转子直接与透平轴相连，通过17级的动叶和静叶，进口空气逐渐被压缩到透平所要求的压力，压缩空气通过位于压气机的排放端的环形部分排放到燃烧室。

排放空气的压力和温度依赖于进口空气密度，这样压气机的功率消耗受环境空气的温度和压力的影响，依次影响燃机轴的输出。

1.4.2进气机匣进气机匣设计用来把空气从进气室分配给压气机，它包括1#轴承和推力轴承、空气密封和进口导叶。

燃气轮机发电厂的工作原理、类型、及其发电厂设备构成(一)燃气轮机燃气轮机是将气体压缩、加热后在透平中膨胀，把热能转换为机械能的旋转式动力机械。

简单循环的燃气轮机由压气机、燃烧室、燃气透平三大部分，以及控制与保护系统、润滑油和液压油系统、空气过滤器和消声器、燃料系统、起动装置等附属设备组成。

1.工作原理单轴简单循环燃气轮机的工作原理如图1所示。

压气机从大气吸入空气，经绝热压缩，压力和温度升高;压缩后的空气进入燃烧室，与由燃料喷嘴喷射出来的燃料进行混合和燃烧，所产生的高温燃气，进入透平，经过绝热膨胀做功，推动透平转子转动将燃料的化等压加热座席冷却学能转变为机械能;膨胀做功后的燃气直接排入大气。

透平发出的功率约有2/3消耗于压气机对空气进行压缩，其余的1/3成为燃气轮机输出的机械功。

图1单轴简单循环燃气轮机的工作原理2.类型燃气轮机按结构轻重程度可分为重型和轻型两类，按循环方式可分为简单循环和复杂循环两类。

(二)燃气轮机发电厂燃气轮机发电厂采用燃气轮机或燃气-蒸汽联合循环中的燃气轮机和汽轮机驱动发电机。

目前，燃气轮机及其联合循环主要燃用液体燃料(柴油、重油、渣油和原油)或气体燃料(天然气、焦炉煤气、高炉煤气、液化石油气、炼油厂气和煤层气等)，直接燃用超净水煤浆和煤粉的燃气轮机正在试验中。

整体煤气化燃气-蒸汽联合循环电厂和燃煤的增压流化床燃气-蒸汽联合循环电厂尚处于商业示范阶段。

1.燃气轮机发电厂的类型燃气轮机发电厂主要有以下几种:(1)单纯用燃气轮机驱动发电机的发电厂。

燃气轮机的循环方式可以是多种多样的，如简单循环、再热循环等。

目前大型燃气轮机的单机功率已达260MW，供电效率为35%~41.57%。

一个发电厂可以安装1台或多台燃气轮发电机组，一般用作调峰或紧急备用。

(2)用燃气轮机与汽轮机组合成的联合循环发电厂。

它可以是余热锅炉型的、有补燃的余热锅炉型的和双流体循环型的。

目前单轴式联合循环机组的单机功率已达390MW,供电效率为55%~58%。
