电力系统接地电阻的测量

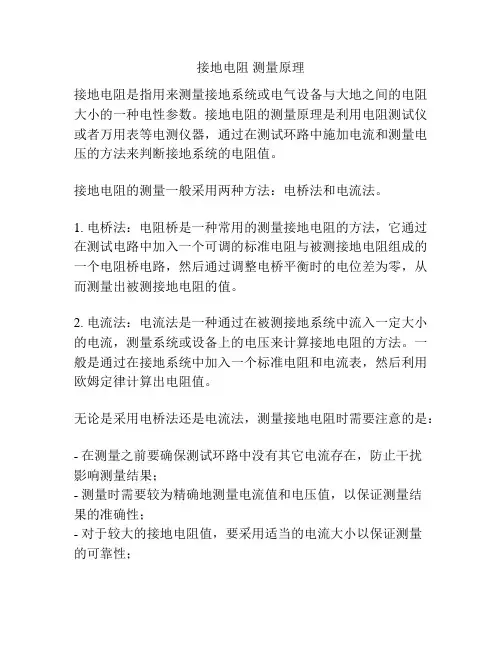

接地电阻测量原理
接地电阻是指用来测量接地系统或电气设备与大地之间的电阻大小的一种电性参数。

接地电阻的测量原理是利用电阻测试仪或者万用表等电测仪器，通过在测试环路中施加电流和测量电压的方法来判断接地系统的电阻值。

接地电阻的测量一般采用两种方法：电桥法和电流法。

1. 电桥法：电阻桥是一种常用的测量接地电阻的方法，它通过在测试电路中加入一个可调的标准电阻与被测接地电阻组成的一个电阻桥电路，然后通过调整电桥平衡时的电位差为零，从而测量出被测接地电阻的值。

2. 电流法：电流法是一种通过在被测接地系统中流入一定大小的电流，测量系统或设备上的电压来计算接地电阻的方法。

一般是通过在接地系统中加入一个标准电阻和电流表，然后利用欧姆定律计算出电阻值。

无论是采用电桥法还是电流法，测量接地电阻时需要注意的是：
- 在测量之前要确保测试环路中没有其它电流存在，防止干扰
影响测量结果；
- 测量时需要较为精确地测量电流值和电压值，以保证测量结
果的准确性；
- 对于较大的接地电阻值，要采用适当的电流大小以保证测量
的可靠性；
- 测量时要注意保持测量仪器和测试环路的良好接触，以减小接触电阻对测量结果的影响。

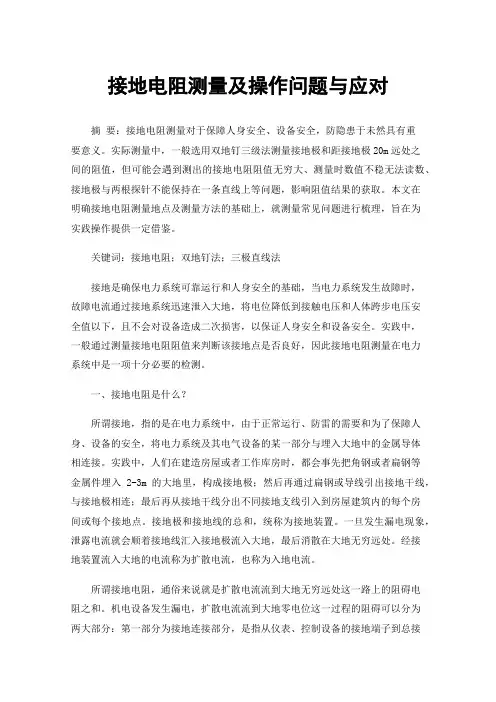

接地电阻测量及操作问题与应对摘要：接地电阻测量对于保障人身安全、设备安全，防隐患于未然具有重要意义。

实际测量中，一般选用双地钉三级法测量接地极和距接地极20m远处之间的阻值，但可能会遇到测出的接地电阻阻值无穷大、测量时数值不稳无法读数、接地极与两根探针不能保持在一条直线上等问题，影响阻值结果的获取。

本文在明确接地电阻测量地点及测量方法的基础上，就测量常见问题进行梳理，旨在为实践操作提供一定借鉴。

关键词：接地电阻；双地钉法；三极直线法接地是确保电力系统可靠运行和人身安全的基础，当电力系统发生故障时，故障电流通过接地系统迅速泄入大地，将电位降低到接触电压和人体跨步电压安全值以下，且不会对设备造成二次损害，以保证人身安全和设备安全。

实践中，一般通过测量接地电阻阻值来判断该接地点是否良好，因此接地电阻测量在电力系统中是一项十分必要的检测。

一、接地电阻是什么？所谓接地，指的是在电力系统中，由于正常运行、防雷的需要和为了保障人身、设备的安全，将电力系统及其电气设备的某一部分与埋入大地中的金属导体相连接。

实践中，人们在建造房屋或者工作库房时，都会事先把角钢或者扁钢等金属件埋入2-3m的大地里，构成接地极；然后再通过扁钢或导线引出接地干线，与接地极相连；最后再从接地干线分出不同接地支线引入到房屋建筑内的每个房间或每个接地点。

接地极和接地线的总和，统称为接地装置。

一旦发生漏电现象，泄露电流就会顺着接地线汇入接地极流入大地，最后消散在大地无穷远处。

经接地装置流入大地的电流称为扩散电流，也称为入地电流。

所谓接地电阻，通俗来说就是扩散电流流到大地无穷远处这一路上的阻碍电阻之和。

机电设备发生漏电，扩散电流流到大地零电位这一过程的阻碍可以分为两大部分：第一部分为接地连接部分，是指从仪表、控制设备的接地端子到总接地板之间导体及连接点电阻的总和，称为连接电阻；第二部分为接地装置部分，包括接地极自身电阻、接地极与土壤的接触电阻及接地极到无穷远处的大地电阻之和（大地无穷远处为零电位点）。

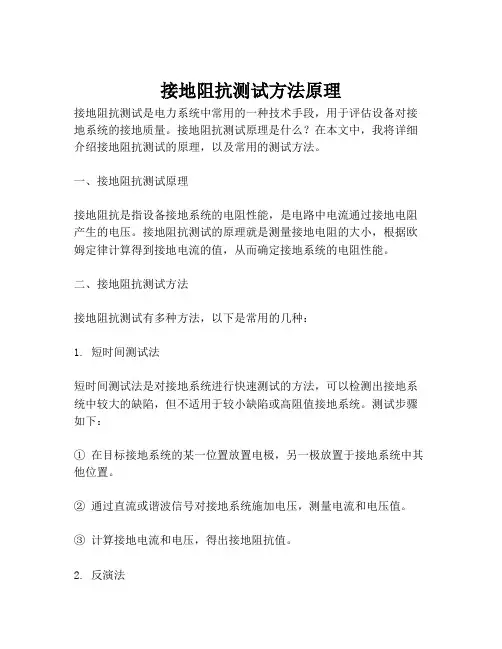

接地阻抗测试方法原理接地阻抗测试是电力系统中常用的一种技术手段，用于评估设备对接地系统的接地质量。

接地阻抗测试原理是什么？在本文中，我将详细介绍接地阻抗测试的原理，以及常用的测试方法。

一、接地阻抗测试原理接地阻抗是指设备接地系统的电阻性能，是电路中电流通过接地电阻产生的电压。

接地阻抗测试的原理就是测量接地电阻的大小，根据欧姆定律计算得到接地电流的值，从而确定接地系统的电阻性能。

二、接地阻抗测试方法接地阻抗测试有多种方法，以下是常用的几种：1. 短时间测试法短时间测试法是对接地系统进行快速测试的方法，可以检测出接地系统中较大的缺陷，但不适用于较小缺陷或高阻值接地系统。

测试步骤如下：① 在目标接地系统的某一位置放置电极，另一极放置于接地系统中其他位置。

② 通过直流或谐波信号对接地系统施加电压，测量电流和电压值。

③ 计算接地电流和电压，得出接地阻抗值。

2. 反演法反演法利用信号反演技术，将施加在接地系统上的电压信号转化为接地电流信号，从而计算得出接地阻抗。

这种方法的优点是测试精确度高，适用于不同阻值接地系统。

测试步骤如下：① 在目标接地系统的某一位置放置电极，另一极放置于接地系统中其他位置。

② 通过反演装置，根据施加在接地系统上的电压信号计算得出接地电流信号。

③ 计算接地电流和电压，得出接地阻抗值。

3. 感性法感性法是对接地系统进行频率扫描测试的方法，可以检测出接地系统中的细小缺陷。

测试步骤如下：① 在目标接地系统的某一位置放置电极，另一极放置于接地系统中其他位置。

② 通过频率扫描仪，对接地系统进行扫描得到频率响应曲线。

③ 根据频率响应曲线计算得出接地阻抗值。

三、总结接地阻抗测试是电力系统中常用的一种技术手段，目的是评估设备接地系统的接地质量。

接地阻抗测试的原理是测量接地电阻的大小，根据欧姆定律计算得到接地电流的值，从而确定接地系统的电阻性能。

常用的测试方法有短时间测试法、反演法和感性法。

这些测试方法各具特点，可以根据实际测试需求选择合适的测试方法，确保测试准确性和有效性。

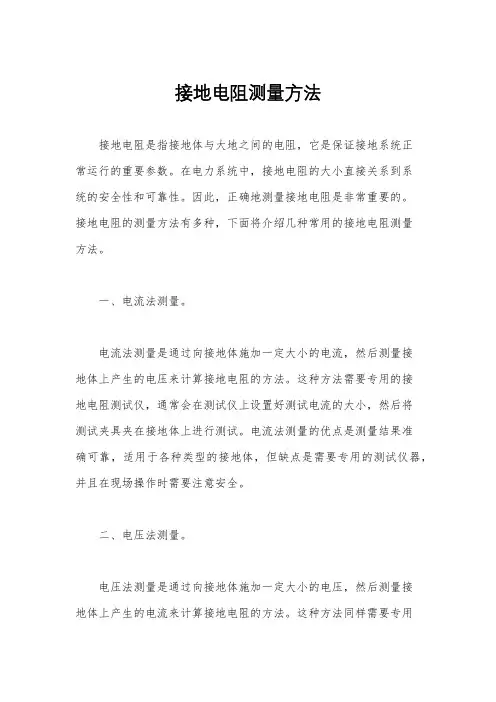

接地电阻测量方法接地电阻是指接地体与大地之间的电阻，它是保证接地系统正常运行的重要参数。

在电力系统中，接地电阻的大小直接关系到系统的安全性和可靠性。

因此，正确地测量接地电阻是非常重要的。

接地电阻的测量方法有多种，下面将介绍几种常用的接地电阻测量方法。

一、电流法测量。

电流法测量是通过向接地体施加一定大小的电流，然后测量接地体上产生的电压来计算接地电阻的方法。

这种方法需要专用的接地电阻测试仪，通常会在测试仪上设置好测试电流的大小，然后将测试夹具夹在接地体上进行测试。

电流法测量的优点是测量结果准确可靠，适用于各种类型的接地体，但缺点是需要专用的测试仪器，并且在现场操作时需要注意安全。

二、电压法测量。

电压法测量是通过向接地体施加一定大小的电压，然后测量接地体上产生的电流来计算接地电阻的方法。

这种方法同样需要专用的接地电阻测试仪，通常会在测试仪上设置好测试电压的大小，然后将测试夹具夹在接地体上进行测试。

电压法测量的优点是操作简单方便，适用于各种类型的接地体，但缺点是测量结果受接地体周围环境影响较大。

三、自感法测量。

自感法测量是通过在接地体周围放置一定数量的感应线圈，然后向感应线圈中输入一定频率的交流电流，测量感应线圈中感应出的电压来计算接地电阻的方法。

这种方法不需要直接接触接地体，可以在不破坏接地体表面的情况下进行测量，因此适用于对接地体表面有要求的场合。

但自感法测量的缺点是受外界干扰较大，测量结果不够稳定。

四、综合法测量。

综合法测量是结合以上几种方法的优点，综合利用电流法、电压法和自感法进行接地电阻的测量。

这种方法可以在一定程度上克服各种方法的缺点，提高测量结果的准确性和稳定性。

但综合法测量需要更复杂的测试仪器和更严格的操作要求，因此在实际应用中并不是特别常见。

总之，接地电阻的测量方法有多种，每种方法都有自己的优缺点。

在实际应用中，需要根据具体情况选择合适的测量方法，并严格按照操作规程进行操作，以确保测量结果的准确性和可靠性。

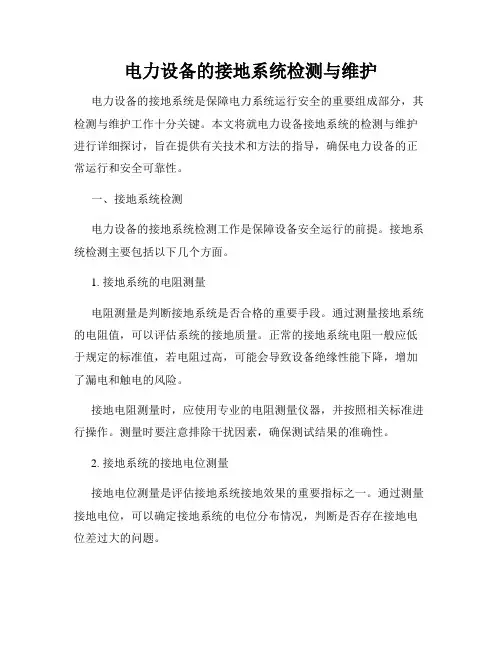

电力设备的接地系统检测与维护电力设备的接地系统是保障电力系统运行安全的重要组成部分，其检测与维护工作十分关键。

本文将就电力设备接地系统的检测与维护进行详细探讨，旨在提供有关技术和方法的指导，确保电力设备的正常运行和安全可靠性。

一、接地系统检测电力设备的接地系统检测工作是保障设备安全运行的前提。

接地系统检测主要包括以下几个方面。

1. 接地系统的电阻测量电阻测量是判断接地系统是否合格的重要手段。

通过测量接地系统的电阻值，可以评估系统的接地质量。

正常的接地系统电阻一般应低于规定的标准值，若电阻过高，可能会导致设备绝缘性能下降，增加了漏电和触电的风险。

接地电阻测量时，应使用专业的电阻测量仪器，并按照相关标准进行操作。

测量时要注意排除干扰因素，确保测试结果的准确性。

2. 接地系统的接地电位测量接地电位测量是评估接地系统接地效果的重要指标之一。

通过测量接地电位，可以确定接地系统的电位分布情况，判断是否存在接地电位差过大的问题。

接地电位测量时，应选择合适的电位测量仪器，并按照标准要求进行操作。

同时，应注意避免测量时的干扰因素，确保测量结果的准确性。

3. 接地系统的接地网检测接地网检测旨在评估接地系统的整体质量和可靠性。

通过对接地网的检测，可以发现接地电阻异常、接地导线松动等问题，及时进行维修和调整。

接地网检测应包括接地网电位差测量、接地导线的连接可靠性检测等内容。

在检测过程中，应使用合适的工具和设备，保证测试结果的准确性。

二、接地系统维护接地系统的维护工作是确保接地系统长期有效运行的保障措施。

接地系统的维护主要包括以下几个方面。

1. 定期清理接地装置和接地体接地装置和接地体容易受到灰尘和腐蚀物的覆盖，影响接地效果。

因此，应定期清理接地装置和接地体，确保其表面保持干净和光滑。

清理时，应注意使用合适的清洁液和工具，并遵循相关操作规程，确保清理效果和操作安全。

2. 定期检查接地连接定期检查接地导线和接地装置之间的连接情况，确保连接牢固可靠。

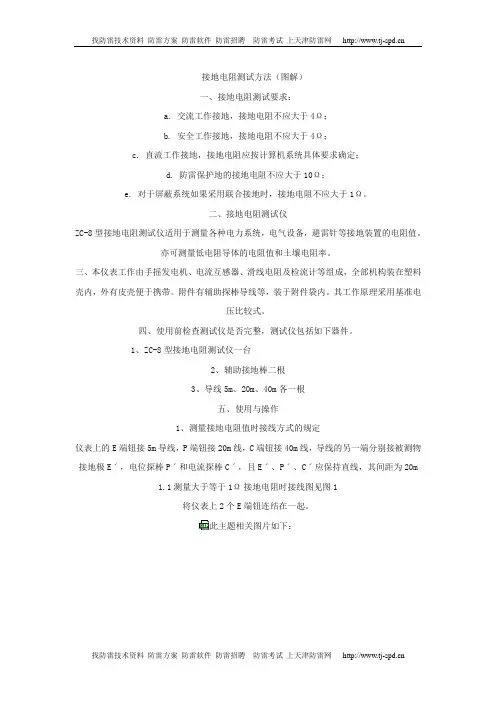

接地电阻测试方法（图解）一、接地电阻测试要求：a. 交流工作接地，接地电阻不应大于4Ω；b. 安全工作接地，接地电阻不应大于4Ω；c. 直流工作接地，接地电阻应按计算机系统具体要求确定；d. 防雷保护地的接地电阻不应大于10Ω；e. 对于屏蔽系统如果采用联合接地时，接地电阻不应大于1Ω。

二、接地电阻测试仪ZC-8型接地电阻测试仪适用于测量各种电力系统，电气设备，避雷针等接地装置的电阻值。

亦可测量低电阻导体的电阻值和土壤电阻率。

三、本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成，全部机构装在塑料壳内，外有皮壳便于携带。

附件有辅助探棒导线等，装于附件袋内。

其工作原理采用基准电压比较式。

四、使用前检查测试仪是否完整，测试仪包括如下器件。

1、ZC-8型接地电阻测试仪一台2、辅助接地棒二根3、导线5m、20m、40m各一根五、使用与操作1、测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线，P端钮接20m线，C端钮接40m线，导线的另一端分别接被测物接地极Eˊ，电位探棒Pˊ和电流探棒Cˊ，且Eˊ、Pˊ、Cˊ应保持直线，其间距为20m1.1测量大于等于1Ω接地电阻时接线图见图1将仪表上2个E端钮连结在一起。

此主题相关图片如下：测量小于1Ω接地电阻时接线图1.2测量小于1Ω接地电阻时接线图见图2将仪表上2个E端钮导线分别连接到被测接地体上，以消除测量时连接导线电阻对测量结果引入的附加误差。

2、操作步骤2.1、仪表端所有接线应正确无误。

2.2、仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。

2.3、仪表放置水平后，调整检流计的机械零位，归零。

2.4、将“ 倍率开关”置于最大倍率，逐渐加快摇柄转速，使其达到150r/min。

当检流计指针向某一方向偏转时，旋动刻度盘，使检流计指针恢复到“0”点。

此时刻度盘上读数乘上倍率档即为被测电阻值。

2.5、如果刻度盘读数小于1时，检流计指针仍未取得平衡，可将倍率开关置于小一档的倍率，直至调节到完全平衡为止。

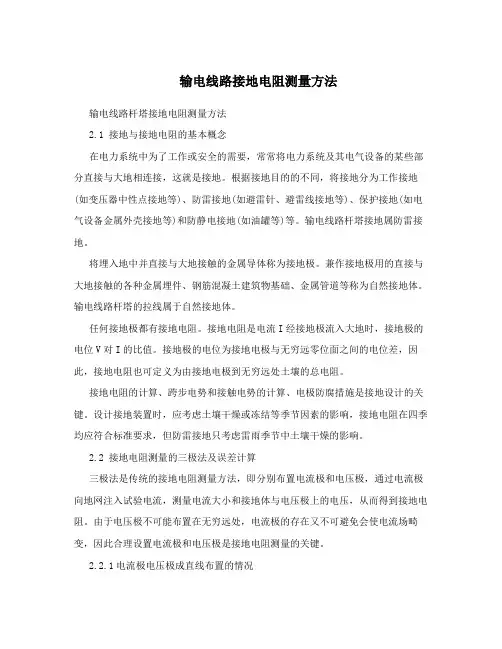

输电线路接地电阻测量方法输电线路杆塔接地电阻测量方法2.1 接地与接地电阻的基本概念在电力系统中为了工作或安全的需要，常常将电力系统及其电气设备的某些部分直接与大地相连接，这就是接地。

根据接地目的的不同，将接地分为工作接地(如变压器中性点接地等)、防雷接地(如避雷针、避雷线接地等)、保护接地(如电气设备金属外壳接地等)和防静电接地(如油罐等)等。

输电线路杆塔接地属防雷接地。

将埋入地中并直接与大地接触的金属导体称为接地极。

兼作接地极用的直接与大地接触的各种金属埋件、钢筋混凝土建筑物基础、金属管道等称为自然接地体。

输电线路杆塔的拉线属于自然接地体。

任何接地极都有接地电阻。

接地电阻是电流I经接地极流入大地时，接地极的电位V对I的比值。

接地极的电位为接地电极与无穷远零位面之间的电位差，因此，接地电阻也可定义为由接地电极到无穷远处土壤的总电阻。

接地电阻的计算、跨步电势和接触电势的计算、电极防腐措施是接地设计的关键。

设计接地装置时，应考虑土壤干燥或冻结等季节因素的影响，接地电阻在四季均应符合标准要求，但防雷接地只考虑雷雨季节中土壤干燥的影响。

2.2 接地电阻测量的三极法及误差计算三极法是传统的接地电阻测量方法，即分别布置电流极和电压极，通过电流极向地网注入试验电流，测量电流大小和接地体与电压极上的电压，从而得到接地电阻。

由于电压极不可能布置在无穷远处，电流极的存在又不可避免会使电流场畸变，因此合理设置电流极和电压极是接地电阻测量的关键。

2.2.1电流极电压极成直线布置的情况以半球形接地极为例,如图2-2,布置电流极C、电压极P，在接地体G与电流极C之间注入电流I，接地体半径为a，则应用叠加原理可以得到: 接地电阻R为:。

接地电阻的测量方法
接地电阻的测量方法包括：
1. 电磁法：利用电磁场作用下地面的电阻来测量接地电阻。

主要是利用地面和测量点之间的电阻来计算接地电阻的大小。

2. 电位法：通过测量接地系统内部或附近的电位差，以计算接地电阻。

可以通过在接地电极和不同位置之间测量电位差，然后根据欧姆定律计算出接地电阻的值。

3. 线桥法：使用线桥测量接地电阻。

线桥是一种测量电阻的仪器，通过调整其中的继电器和电阻器，使得测量电路中电流和电势差为零，从而测量出接地电阻的值。

4. 瞬态反射法：通过给接地电极施加一个瞬态电压波形，并测量反射波的幅度和时间延迟来计算接地电阻。

该方法适用于较大的接地系统。

5. 模型法：通过建立接地系统的模型，利用计算机仿真工具来计算接地电阻。

可以根据系统的尺寸、形状以及地壳电阻等参数进行模拟计算。

以上是常用的接地电阻测量方法，根据实际情况选取合适的测量方法进行接地电阻的测量。

接地电阻测试方法接地电阻是一个非常重要的安全参数，它可以用来测试系统的安全性和可靠性。

本文旨在详细介绍如何进行接地电阻测试，以及其相关技术要点。

一、接地电阻测试的基本原理接地电阻测试是检测系统地线安装质量的一种测试方法，它可以用来检测地线是否达到规定的安全要求，确保系统的安全性和可靠性。

接地电阻测试的基本原理是：用低阻抗旋转电阻器（回路图中的“R”）、有效原始接地点（即从电源到地）处计算出来的电路电阻值（即电流比电压）作为接地电阻的测量值。

二、不同类型的接地电阻测试方法1.仪器法仪器法是接地电阻测试最主要的方法之一，它利用专业仪器测量接地电阻，实现准确、可靠的测量。

常用的仪器有安全接地测试仪、接地电阻表等，它们可以通过测量电流、电压和功率来测量接地电阻的准确度。

2.电感法电感法也称为短路电感法，是一种快速准确测量接地电阻的方法。

它利用电感器结合脉冲发生器的原理，通过短路测试接地电阻，从而获得接地电阻值。

3.电位法电位法也称为滤波电位法，是用于测量接地电阻的一种特殊测量方法。

它采用脉冲发生器作为输入源，在接地电阻测试点上输出一个脉冲电压，通过测量脉冲电压的幅度，从而可以获得接地电阻的值。

三、接地电阻测试的注意事项1.应按规定的接地电阻值进行测试，如果设备接地电阻超过所规定的值，可能会产生安全风险。

2.接地电阻的测量结果应及时记录，频繁进行接地电阻测试，以保证系统的安全性。

3.在测试过程中，应按正确的测试步骤进行操作，以避免测量失败，以保证测量的准确性。

四、总结接地电阻是电力系统运行安全的重要参数，它的测量不仅可以保证系统的安全性，也可以预防事故的发生。

本文详细介绍了接地电阻测试的基本原理和不同类型的测试方法，以及测试过程中的注意事项，以期能够帮助读者更好地了解接地电阻测试的要点。

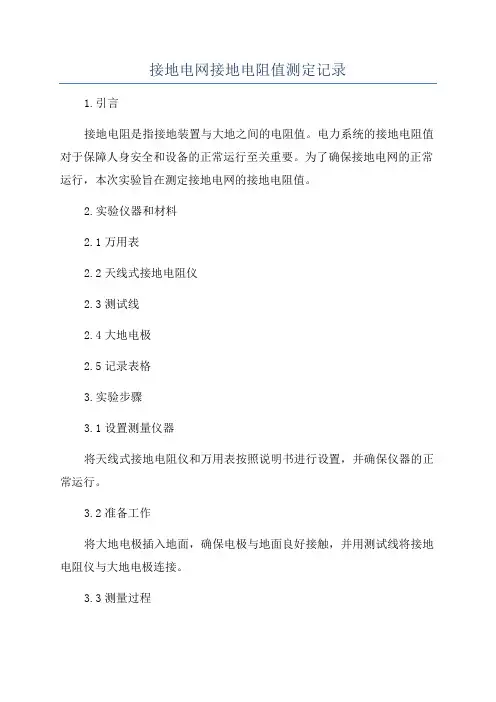

接地电网接地电阻值测定记录1.引言接地电阻是指接地装置与大地之间的电阻值。

电力系统的接地电阻值对于保障人身安全和设备的正常运行至关重要。

为了确保接地电网的正常运行，本次实验旨在测定接地电网的接地电阻值。

2.实验仪器和材料2.1万用表2.2天线式接地电阻仪2.3测试线2.4大地电极2.5记录表格3.实验步骤3.1设置测量仪器将天线式接地电阻仪和万用表按照说明书进行设置，并确保仪器的正常运行。

3.2准备工作将大地电极插入地面，确保电极与地面良好接触，并用测试线将接地电阻仪与大地电极连接。

3.3测量过程3.3.1将测试线与要测试的接地装置连接，并将接地电阻仪的另一端连接到地面电极。

3.3.2打开接地电阻仪并取得稳定读数后，记录下示数，并将结果记录在表格中。

3.3.3更换测试线连接位置，重复第3.3.1和第3.3.2步骤，直到完成所有测试点的测量。

4.数据处理与分析将实验中得到的数据整理到表格中，并计算每个测试点的接地电阻值。

然后，计算出所有测试点的平均接地电阻值。

5.结果与讨论根据实验测得的结果，得到接地电阻值为XΩ。

分析这个结果可以发现...6.实验总结本次实验通过测量接地电网的接地电阻值，为电力系统的正常运行提供了可靠的数据。

然而，值得注意的是...[引用实验原理或相关知识的文献]注：以上是一份接地电网接地电阻值测定的实验记录，实验步骤和结果可能因具体实验要求和条件而有所不同。

实验时请参考实验指导书以及相关安全要求进行操作。

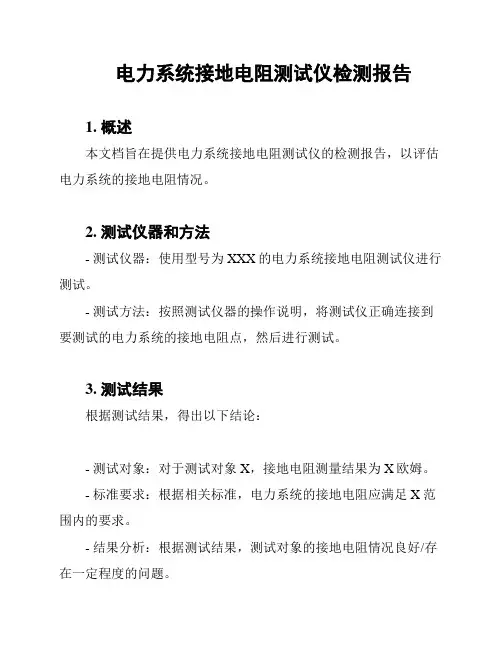

电力系统接地电阻测试仪检测报告
1. 概述
本文档旨在提供电力系统接地电阻测试仪的检测报告，以评估电力系统的接地电阻情况。

2. 测试仪器和方法
- 测试仪器：使用型号为XXX的电力系统接地电阻测试仪进行测试。

- 测试方法：按照测试仪器的操作说明，将测试仪正确连接到要测试的电力系统的接地电阻点，然后进行测试。

3. 测试结果
根据测试结果，得出以下结论：
- 测试对象：对于测试对象X，接地电阻测量结果为X欧姆。

- 标准要求：根据相关标准，电力系统的接地电阻应满足X范围内的要求。

- 结果分析：根据测试结果，测试对象的接地电阻情况良好/存在一定程度的问题。

4. 结论与建议
根据测试结果，我们得出以下结论和建议：
- 结论：电力系统接地电阻测试结果在标准要求范围内/超出标准要求范围。

- 建议：为了确保电力系统的安全运行，建议采取适当的措施来改善接地电阻情况。

例如，检查接地线路是否存在损坏或腐蚀，增加接地电极数量或改善接地电极材料等。

5. 测试日期和签名
- 测试日期：XXXX年XX月XX日
- 签名：__________________
以上为电力系统接地电阻测试仪检测报告的内容。

接地系统接地电阻测试方法（图解）一、接地电阻测试要求：a. 交流工作接地，接地电阻不应大于4Ω；b. 安全工作接地，接地电阻不应大于4Ω；c. 直流工作接地，接地电阻应按计算机系统具体要求确定；d. 防雷保护地的接地电阻不应大于10Ω；e. 对于屏蔽系统如果采用联合接地时，接地电阻不应大于1Ω。

二、接地电阻测试仪ZC-8型接地电阻测试仪适用于测量各种电力系统，电气设备，避雷针等接地装置的电阻值。

亦可测量低电阻导体的电阻值和土壤电阻率。

三、本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成，全部机构装在塑料壳内，外有皮壳便于携带。

附件有辅助探棒导线等，装于附件袋内。

其工作原理采用基准电压比较式。

四、使用前检查测试仪是否完整，测试仪包括如下器件。

1、ZC-8型接地电阻测试仪一台2、辅助接地棒二根3、导线5m、20m、40m各一根五、使用与操作1、测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线，P端钮接20m线，C端钮接40m线，导线的另一端分别接被测物接地极Eˊ，电位探棒Pˊ和电流探棒Cˊ，且Eˊ、Pˊ、Cˊ应保持直线，其间距为20m1.1测量大于等于1Ω接地电阻时接线图见图1将仪表上2个E端钮连结在一起。

测量小于1Ω接地电阻时接线图1.2测量小于1Ω接地电阻时接线图见图2将仪表上2个E端钮导线分别连接到被测接地体上，以消除测量时连接导线电阻对测量结果引入的附加误差。

2、操作步骤2.1、仪表端所有接线应正确无误。

2.2、仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。

2.3、仪表放置水平后，调整检流计的机械零位，归零。

2.4、将“ 倍率开关”置于最大倍率，逐渐加快摇柄转速，使其达到150r/min。

当检流计指针向某一方向偏转时，旋动刻度盘，使检流计指针恢复到“0”点。

此时刻度盘上读数乘上倍率档即为被测电阻值。

2.5、如果刻度盘读数小于1时，检流计指针仍未取得平衡，可将倍率开关置于小一档的倍率，直至调节到完全平衡为止。

电气工程规范要求中的电力系统接地测试指南电力系统的接地是电气工程中非常重要的一部分，它直接关系到人身安全和设备正常运行。

为了确保电力系统接地的可靠性和合规性，各个行业普遍采用接地测试来验证接地系统的性能和质量。

本文将针对电气工程规范要求中的电力系统接地测试进行指南，详细介绍接地测试的原理、方法和注意事项。

一、接地测试的原理在电力系统中，接地系统用于将电流通过安全路径引流到大地，以降低人员触电的风险。

因此，接地系统的电阻值是评估其性能优劣的重要指标。

接地测试的原理基于电流的流动和电阻的计算，通常采用四线法进行测试。

其基本原理如下：1. 四线法：通过使用两组电流电压传感器进行测试，分别为发生器和检测仪。

发生器放置在待测试的接地系统上，施加一个已知电流，而检测仪则通过测量电势差来计算出接地电阻。

采用四线法可以有效消除测量线路的电阻影响，提高测试的准确性。

2. 电阻计算：根据欧姆定律，接地电阻可以通过测得的电压和电流来计算。

R=U/I，其中R为接地电阻，U为测试电压，I为测试电流。

二、接地测试的方法接地测试方法根据测试目的和现场条件的不同而有所差异。

常用的接地测试方法包括：1. 直接测试法：直接测试法是最常用的接地测试方法，在室内和室外场地都可以适用。

具体操作步骤如下：（1）确保电源安全，将接地测试仪连接到测试电极上。

（2）根据测试要求，选取合适的测试电流和频率，并设定测试时间。

（3）按下测试按钮，开始测试过程，直到测试结束。

（4）记录测试结果，并根据规范要求进行数据分析和评估。

2. 比较测试法：比较测试法常用于接地系统之间的比较和评估。

通过将待测试接地系统与标准接地系统进行对比，从而确定其性能差异。

具体操作步骤如下：（1）选择合适的标准接地系统，作为对比基准。

（2）将待测试接地系统与标准接地系统连接，确保两者处于相同的测试条件下。

（3）使用相同的接地测试仪进行测试，并记录测试结果。

（4）根据测试结果比较待测试接地系统与标准系统的差异，并进行数据分析。

接地电阻测试方法和及其详细测试步骤接地电阻测试是确保电力系统安全运行的重要步骤。

在接地系统中,接地线作为电力传输的媒介,其电阻值对电力系统的稳定性和安全性有很大的影响。

因此,接地电阻的测量是非常重要的。

下面是接地电阻测试方法和详细测试步骤的拓展:1. 接地电阻测试方法接地电阻测试的方法因设备类型和测试目的而异。

以下是几种常用的接地电阻测试方法:- 串联电阻法:将接地线上的多个电阻串联,通过测量总电阻来评估接地电阻。

这种方法适用于对接地系统进行整体评估。

- 分集电阻法:将接地线上的多个电阻分集到不同的分支上,通过测量每个分支上的电阻来评估接地电阻。

这种方法适用于对接地系统进行部分评估。

- 电阻箱法:将接地线上的电阻放入电阻箱中进行测量,通过测量箱中的电阻值来评估接地电阻。

这种方法适用于对接地系统进行实验室测试。

2. 详细测试步骤下面是具体的接地电阻测试步骤:- 准备测试设备:根据测试目的和设备类型,准备测试设备。

例如,串联电阻法需要串联电阻箱,分集电阻法需要分集电阻器。

- 测量接地电阻:将接地线连接到测试设备上,并测量接地线上的电阻值。

可以使用电阻箱或分集电阻器进行测量。

- 计算接地电阻误差:根据测量结果,计算接地电阻误差。

接地电阻误差是指实际接地电阻与测量结果之间的差异。

- 确定接地电阻标准:根据接地系统的标准和要求,确定接地电阻的标准值。

例如,对于电力系统的接地系统,国家规范要求接地电阻的标准值为0.4欧姆。

- 评估接地系统:根据接地电阻的标准值和测试结果,评估接地系统的性能和稳定性。

例如,如果发现接地系统电阻值较高,需要考虑对接地系统进行改进。

接地电阻测试是确保接地系统安全运行的重要步骤。

通过选择合适的测试方法,并遵循详细的测试步骤,可以准确测量接地电阻,并评估接地系统的性能和稳定性。

接地系统接地电阻测试方法和步骤（图解)一、接地电阻测试要求：a。

交流工作接地,接地电阻不应大于4Ω；b. 安全工作接地，接地电阻不应大于4Ω；c。

直流工作接地,接地电阻应按计算机系统具体要求确定；d。

防雷保护地的接地电阻不应大于10Ω;e。

对于屏蔽系统如果采用联合接地时，接地电阻不应大于1Ω。

二、接地电阻测试仪ZC-8型接地电阻测试仪适用于测量各种电力系统，电气设备，避雷针等接地装置的电阻值。

亦可测量低电阻导体的电阻值和土壤电阻率.三、本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成,全部机构装在塑料壳内,外有皮壳便于携带。

附件有辅助探棒导线等，装于附件袋内。

其工作原理采用基准电压比较式。

四、使用前检查测试仪是否完整，测试仪包括如下器件.1、ZC-8型接地电阻测试仪一台2、辅助接地棒二根3、导线5m、20m、40m各一根五、使用与操作1、测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线，P端钮接20m线，C端钮接40m线，导线的另一端分别接被测物接地极Eˊ，电位探棒Pˊ和电流探棒Cˊ，且Eˊ、Pˊ、Cˊ应保持直线,其间距为20m1.1测量大于等于1Ω接地电阻时接线图见图1将仪表上2个E端钮连结在一起。

测量小于1Ω接地电阻时接线图1.2测量小于1Ω接地电阻时接线图见图2将仪表上2个E端钮导线分别连接到被测接地体上,以消除测量时连接导线电阻对测量结果引入的附加误差。

2、操作步骤2.1、仪表端所有接线应正确无误。

2.2、仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。

2。

3、仪表放置水平后，调整检流计的机械零位，归零.2.4、将“ 倍率开关"置于最大倍率，逐渐加快摇柄转速,使其达到150r/min。

当检流计指针向某一方向偏转时，旋动刻度盘，使检流计指针恢复到“0”点。

此时刻度盘上读数乘上倍率档即为被测电阻值。

2.5、如果刻度盘读数小于1时，检流计指针仍未取得平衡，可将倍率开关置于小一档的倍率，直至调节到完全平衡为止。

湘潭大学实验报告姓名：**学号：*****班级（专业）：采矿工程**班课程：矿山电工学实验名称：接地电阻的测量实验日期：2013年12月4日实验四接地电阻的测量一、实验目的：1、使学生掌握接地的种类、意义与接地方法。

2、使学生熟悉接地电阻测量仪的使用方法与测量方法。

二、主要知识点：1、接地的概念与作用：接地是电力系统为了满足系统运行的需要和保护设备或人身安全而常用的一种技术。

接地靠接地装置来实现。

接地装置主要由下列两部分组成：（1）接地体。

接地体又叫做接地极，是指埋入地中直接与大地接触的金属导体。

（2）接地线。

接地线是指电力设备与接地体相连接的金属导线。

接地体又分为人工接地体与自然接地体两种。

人工接地体是指专门敷设的金属导体接地极，自然接地体是指直接与大地接触的各种金属构件，如建筑物的钢筋混凝土基础，金属导管等。

被水泥包围住的导体只要是埋在地中也算接地体，因为受潮后的水泥的导电能力和上壤差不多。

电力系统的接地可分为正常接地和故障接地两类，正常接地又可分工作接地和保护接地两种。

工作接地是为了满足系统运行的需要而装设的接地；其作用如下：⑴降低人体的接触电压。

在中性点绝缘的系统中，当一相接地，而人体又触及加一相时，人体所受到的接触电压将超过相电压而成为线电压，即为相电压的√3倍。

当中性点接地时，因中性点的接地电阻很小，或近似于零，与地间的电位差亦近似于零，这时当一相碰地，而人体触及加一相时，人体的接触电压接近或等于相电压，因此降低了人体的接触电压。

⑵迅速切断故障设备。

在中性点绝缘系统中，当一相接地时接地电流很小，因此，保护设备不能迅速动作切断电流，故障将长期持续下去，对人体是危险的。

在中性点接地系统中就不同了，当一相接地时，接地电流成为很大的单相短路电流，保护设备能准确而迅速动作切断电源，使人体不致有触电危险。

⑶降低电气设备和电力线路的设计绝缘水平。

如上所述，因中性点接地系统中一相接地时，其它两相的对地电压不会升高至相电压的√3倍，而是近似于或等于相电压。

电气工程接地电阻测试记录电气工程中的接地电阻测试是确保电设备的安全可靠运行的重要环节。

下面是一份接地电阻测试记录，供参考：一、测试概述接地电阻测试是用来测量工业和住宅电力系统的接地系统的电阻值，以确认其符合安全标准要求。

本次测试范围包括变电站、电缆线路、电力设备等。

二、测试仪器和设备1.接地电阻测试仪：型号XYZ-123，测量范围0.1Ω-200Ω。

2.测试线：标准测试线一套。

3.温度测量仪：型号ABC-456三、测试对象1.变电站接地系统：测试范围包括变电站主体结构的接地系统以及辅助设备（发电机、变压器等）的接地系统。

2.电缆线路接地系统：测试范围包括负荷电缆和备用电缆两部分的接地系统。

3.电力设备接地系统：测试范围包括发电机、变压器、断路器等设备的接地系统。

四、测试方法1.变电站接地系统测试：选择变电站主体结构中的2个测试点，测试线与地面保持水平放置，测试间距控制在10m以内，测量接地电阻值。

2.电缆线路接地系统测试：选择负荷电缆和备用电缆的不同截面位置，测试线与地面保持水平放置，测试间距控制在10m以内，测量接地电阻值。

3.电力设备接地系统测试：测试发电机、变压器、断路器等设备的接地电阻值，测试线与地面保持水平放置，测试间距控制在2m以内。

五、测试结果记录测试地点：XXX变电站测试日期：XXXX年XX月XX日1.变电站接地系统：测试点1：接地电阻值为0.5Ω测试点2：接地电阻值为0.3Ω2.电缆线路接地系统：负荷电缆：位置1：接地电阻值为0.6Ω位置2：接地电阻值为0.8Ω备用电缆：位置1：接地电阻值为0.4Ω位置2：接地电阻值为0.5Ω3.电力设备接地系统：发电机：接地电阻值为0.2Ω变压器：接地电阻值为0.2Ω断路器：接地电阻值为0.3Ω六、测试结论根据测试结果，变电站接地系统、电缆线路接地系统和电力设备接地系统的接地电阻值均符合安全标准要求，并且在合理的范围内。

无需进行进一步处理。

七、测试人员签名测试人员1：_______________测试人员2：_______________。

接地电阻测量实验报告接地电阻测量实验报告引言：在电力系统中，接地电阻是一项非常重要的参数，它直接关系到电气设备的安全性和运行稳定性。

为了确保电气设备的正常运行和人身安全，对接地电阻进行定期测量是必不可少的。

本实验旨在通过实际测量，探究接地电阻的测量原理和方法，并分析实验结果。

实验目的：1. 了解接地电阻的定义和意义；2. 掌握接地电阻的测量方法；3. 分析影响接地电阻测量结果的因素。

实验原理：接地电阻是指将电气设备的金属部分与地面之间的电阻。

在实验中，我们采用了四线法测量接地电阻。

四线法测量原理是通过外加电流和测量电压之间的关系，计算出接地电阻值。

实验步骤：1. 准备工作：确认实验设备完好，并按照实验要求连接好；2. 接地电阻测量：将电流钳放置在接地电阻上，接通电流源，记录电流值。

然后，将电压钳放置在接地电阻两端，记录电压值；3. 数据处理：根据测得的电流值和电压值，计算出接地电阻值。

实验结果与分析：在实验中，我们测得的接地电阻值为XΩ。

根据测量标准，该值处于合理范围内。

然而，我们还需要考虑其他因素对测量结果的影响。

首先，接地电阻的测量结果会受到土壤电阻率的影响。

土壤电阻率是指土壤本身对电流的阻碍程度，它与土壤的湿度、成分等因素相关。

因此，在不同的土壤条件下，接地电阻的测量结果可能会有所不同。

其次，接地电阻的测量结果还会受到测量设备的精度和稳定性的影响。

如果使用的电流钳和电压钳精度较低或存在故障，测量结果可能会产生误差。

此外，接地电阻的测量结果还会受到接地电极的质量和安装方式的影响。

如果接地电极与土壤接触不良或存在腐蚀等问题，测量结果也会受到影响。

综上所述，接地电阻的测量结果受到多种因素的影响。

为了获得准确可靠的测量结果，我们需要在实验中注意以上因素，并根据实际情况进行修正和调整。

结论：通过本次实验，我们了解了接地电阻的测量原理和方法，并分析了影响测量结果的因素。

接地电阻的测量是电气设备安全运行的重要保障，我们应该定期进行测量，并采取相应的措施来确保接地电阻的合格性。
