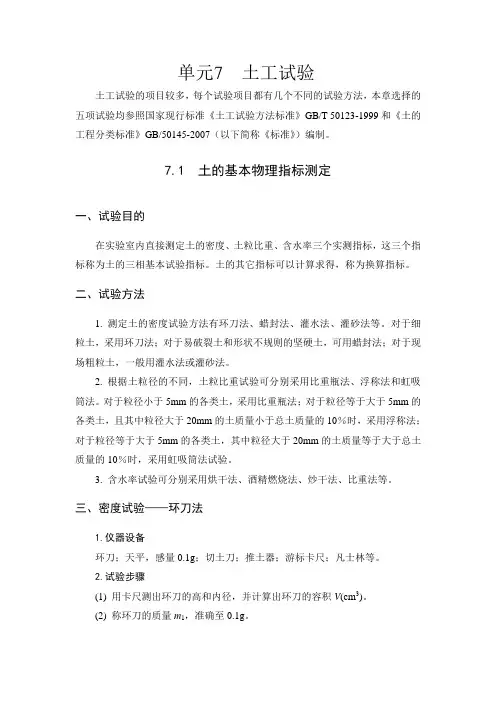

单元7 土工试验土工试验的项目较多，每个试验项目都有几个不同的试验方法，本章选择的五项试验均参照国家现行标准《土工试验方法标准》GB/T 50123-1999和《土的工程分类标准》GB/50145-2007（以下简称《标准》）编制。
7.1 土的基本物理指标测定一、试验目的在实验室内直接测定土的密度、土粒比重、含水率三个实测指标，这三个指标称为土的三相基本试验指标。
土的其它指标可以计算求得，称为换算指标。
二、试验方法1. 测定土的密度试验方法有环刀法、蜡封法、灌水法、灌砂法等。
对于细粒土，采用环刀法；对于易破裂土和形状不规则的坚硬土，可用蜡封法；对于现场粗粒土，一般用灌水法或灌砂法。
2. 根据土粒径的不同，土粒比重试验可分别采用比重瓶法、浮称法和虹吸筒法。
对于粒径小于5mm的各类土，采用比重瓶法；对于粒径等于大于5mm的各类土，且其中粒径大于20mm的土质量小于总土质量的10％时，采用浮称法；对于粒径等于大于5mm的各类土，其中粒径大于20mm的土质量等于大于总土质量的10％时，采用虹吸筒法试验。
3. 含水率试验可分别采用烘干法、酒精燃烧法、炒干法、比重法等。
三、密度试验——环刀法1.仪器设备环刀；天平，感量0.1g；切土刀；推土器；游标卡尺；凡士林等。
2.试验步骤(1) 用卡尺测出环刀的高和内径，并计算出环刀的容积V(cm3)。
(2) 称环刀的质量m1，准确至0.1g。
(3) 在环刀内壁涂一层薄薄的凡士林油，刃口向下放在试样上。
(4) 用切土刀沿环刀外缘将土样削成略大于环刀直径的土柱，然后慢慢将环刀垂直下压，边压边削，到土样伸出环刀上部为止，削去环刀两端余土，使与环刀口面齐平。
把削下的土样做含水率试验。
(5) 擦净环刀外壁，称量环刀加土的质量m 2，准确至0.1g 。
(6) 用推土器将试样从环刀中推出。
(7) 本试验应进行二次平行测定，两次测定的差值不得大于0.03g/ cm 3,取两次测定的算术平均值。

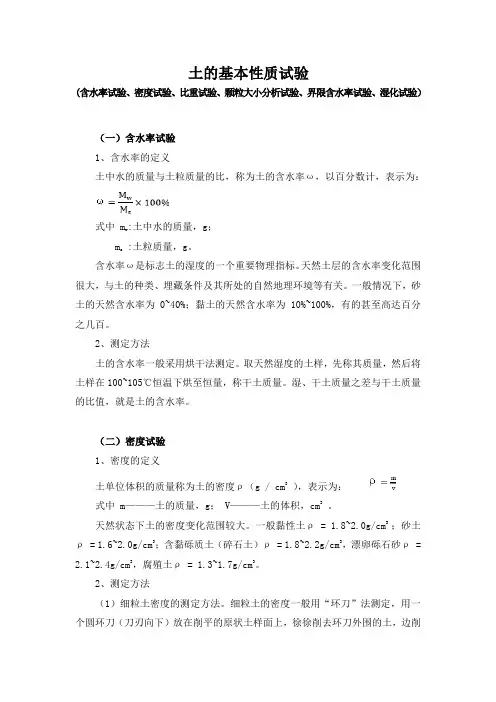

土的基本性质试验(含水率试验、密度试验、比重试验、颗粒大小分析试验、界限含水率试验、湿化试验）（一）含水率试验1、含水率的定义土中水的质量与土粒质量的比，称为土的含水率ω，以百分数计，表示为：:土中水的质量，g；式中 mwm:土粒质量，g。
s含水率ω是标志土的湿度的一个重要物理指标。
天然土层的含水率变化范围很大，与土的种类、埋藏条件及其所处的自然地理环境等有关。
一般情况下，砂土的天然含水率为 0~40%；黏土的天然含水率为 10%~100%，有的甚至高达百分之几百。
2、测定方法土的含水率一般采用烘干法测定。
取天然湿度的土样，先称其质量，然后将土样在100~105℃恒温下烘至恒量，称干土质量。
湿、干土质量之差与干土质量的比值，就是土的含水率。
（二）密度试验1、密度的定义土单位体积的质量称为土的密度ρ（g / cm3），表示为：式中 m———土的质量，g； V———土的体积，cm3。
天然状态下土的密度变化范围较大。
一般黏性土ρ = 1.8~2.0g/cm3 ；砂土ρ = 1.6~2.0g/cm3；含黏砾质土（碎石土）ρ = 1.8~2.2g/cm3，漂卵砾石砂ρ = 2.1~2.4g/cm3，腐殖土ρ = 1.3~1.7g/cm3。
2、测定方法（1）细粒土密度的测定方法。
细粒土的密度一般用“环刀”法测定，用一个圆环刀（刀刃向下）放在削平的原状土样面上，徐徐削去环刀外围的土，边削边压，使保持天然状态的土样压满环刀内，称得环刀内土样质量，土样质量与环刀容积之比值即为其密度。
（2）粗粒土密度的测定方法。
粗粒土的密度一般用灌水法或灌砂法测定，在整平的土层上挖试坑，坑径应为最大粒径的5-6倍，对所取的土样称质量，再用塑料薄膜铺设在坑内，向坑内注水求得体积，或用专用仪器灌砂（标准砂）求其体积，两者之比即为密度。
（三）比重试验1、比重的定义土粒质量与同体积的 4℃时纯水的质量之比，称为土粒比重，即：式中 Gs ———土粒比重，无量纲；ρwl———纯水在 4℃时的密度，等于 1g/cm3；m s ———土粒质量，g； Vs ———土粒体积，cm3 ；ρs———土粒密度，g/cm3。

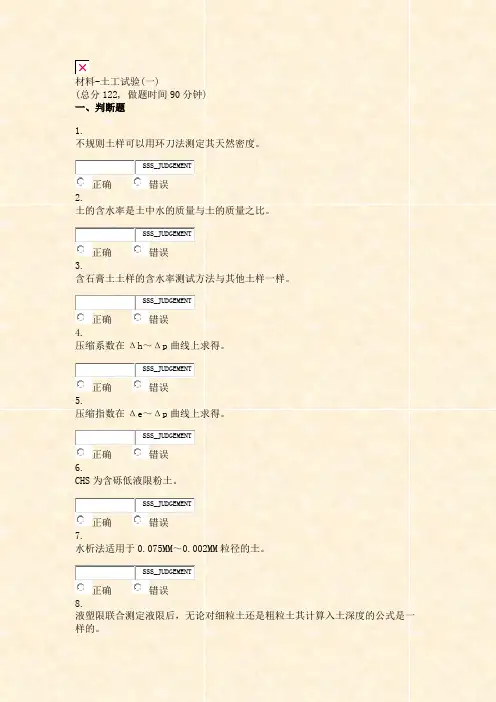

材料-土工试验(一)(总分122, 做题时间90分钟)一、判断题1.不规则土样可以用环刀法测定其天然密度。
SSS_JUDGEMENT正确错误2.土的含水率是土中水的质量与土的质量之比。
SSS_JUDGEMENT正确错误3.含石膏土土样的含水率测试方法与其他土样一样。
SSS_JUDGEMENT正确错误4.压缩系数在Δh～Δp曲线上求得。
SSS_JUDGEMENT正确错误5.压缩指数在Δe～Δp曲线上求得。
SSS_JUDGEMENT正确错误6.CHS为含砾低液限粉土。
SSS_JUDGEMENT正确错误7.水析法适用于0.075MM～0.002MM粒径的土。
SSS_JUDGEMENT正确错误8.液塑限联合测定液限后，无论对细粒土还是粗粒土其计算入土深度的公式是一样的。
正确错误9.搓条法中只要土体断裂，此时含水率就是塑限含水率。
SSS_JUDGEMENT正确错误10.使用EDTA滴定法测定水泥或石灰剂量时所用的标准曲线是上级发的。
SSS_JUDGEMENT正确错误11.土的压缩性表现的是水的排出。
SSS_JUDGEMENT正确错误12.同一土体在不同击实功的条件下，其最大干密度不变。
SSS_JUDGEMENT正确错误13.直剪试验中慢剪试验方法是指：先使试样在法向压力作用下完全固结，然后慢速施加水平剪力直至土样破坏。
SSS_JUDGEMENT正确错误14.压缩试验是研究土体一维变形特性的测试方法。
SSS_JUDGEMENT正确错误15.压缩试验中土的压缩主要是孔隙体积的减小，所以关于土的压缩变形常以其孔隙比的变化来表示，试验资料整理为e～p曲线或e～lgp曲线。
SSS_JUDGEMENT正确错误16.击实试验利用标准化的击实仪具，试验土的密度和相应的含水率的关系，用来模拟现场施工条件下，获得路基土压实的最大干密度和相应的最佳含水率。
正确错误17.土的液限含水量是表示土的界限含水量的唯一指标。
SSS_JUDGEMENT正确错误18.在进行无荷载膨胀量试验中，测定试样是在无侧限条件下，浸水后在高度方向上单向膨胀与原高度的比值，即膨胀量。
土力学试验指导书1 概述土工试验包括的内容很多，本讲义主要介绍室内试验的一部分；{建筑地基基础设计规范》GBJ7—89规定的试验项目为：一、粘性土：颗粒分析，天然密度，天然含水率、比重、可塑性及抗剪强度。
二、砂土：颗粒分析，天然密度，天然含水率，比重及自然休止角。
三、碎石土：必要时可作颗粒分析。
对含粘性土较多的碎石土，宜测定天然土的天然含水量和可塑发生。
必要时，可作现场大体积密度试验。
四、岩石：必要时，应测定饱和状态的无侧限抗压强度。
土木工程，教学大纲规定的试验项目为：天然密度，天然含水量，流塑限试验，压缩试验和抗剪强度试验。
本试验指导书按《土工试验方法标准》编写，试验最后结果为SI单位。
2 密度试验密度试验的目的是测定土的单位体积的质量（称为密度），以便了解土的疏密和干湿状态，供换算土的其他物理力学指标和设计之用。
对一般粘牲土，多采用环刀法，即用一定体积的环刀切土，然后称重，得出环刀内土的体积和质量即可算出土的密度。
如果土样易碎裂，难以切削，可改用蜡封法。
现场条件下，对粗颗粒土，可用灌砂法或灌水法。
环刀法1．仪器设备（1）环刀，内径61.8mm和79.8mm，高度20mm。
（体积分别为60cm3和100cm3）。
（2）天平：称量500g，最小分度值0.18或称量200g，最小分度值0.018。
（3）其它：修土刀、刮刀、凡士林油等。
2．操作步骤（1）在环刀内壁涂一层薄薄的凡士林油，并将其刃口向下放在土样上。
（2）用修土刀沿环刀外缘将土样削成略大于环刀直径的土柱，然后慢慢将环刀垂直下压，边压边削，到土样伸出环刀为止。
（3）用刮土刀仔细刮平两端余土，注意刮平时不得使土样扰动或压密。
（4）擦净环刀外壁，称量环刀加土的质量，准确至0.01g 。
（5）按下式计算土的密度()00ρ+-=m m m Vρ ——土的密度（3/g cm ）0m m +——环刀加土的质量（g ）V ——环刀体积（cm 3） 3．试验记录与计算测量时，为了减小误差，要求测两次，且两次平行测定的允许值，不得超过0.03g/cm 3密度试验 （环刀法）工程编号： 试验者： 钻孔编号： 计算者： 试样说明： 校核者：结果分析：附：1．当土样坚硬、易碎或含有粗颗不易修成很规则形状，采用环刀法有困难时，一般采有蜡封法——将要测定密度的土样，称出质量后浸入刚熔化的石蜡中，使试样表面包上一层蜡膜，分别称量蜡加土在空气及水中的质量，已知蜡的密度，通过简单的计算便可求得土的密度。

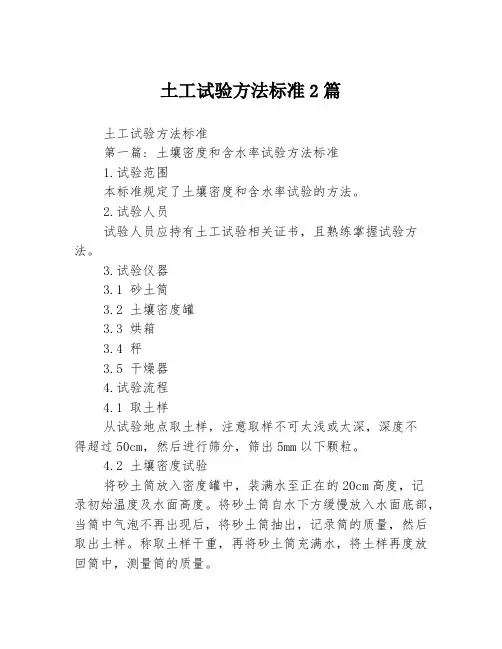

土工试验方法标准2篇土工试验方法标准第一篇: 土壤密度和含水率试验方法标准1.试验范围本标准规定了土壤密度和含水率试验的方法。
2.试验人员试验人员应持有土工试验相关证书，且熟练掌握试验方法。
3.试验仪器3.1 砂土筒3.2 土壤密度罐3.3 烘箱3.4 秤3.5 干燥器4.试验流程4.1 取土样从试验地点取土样，注意取样不可太浅或太深，深度不得超过50cm，然后进行筛分，筛出5mm以下颗粒。
4.2 土壤密度试验将砂土筒放入密度罐中，装满水至正在的20cm高度，记录初始温度及水面高度。
将砂土筒自水下方缓慢放入水面底部，当筒中气泡不再出现后，将砂土筒抽出，记录筒的质量，然后取出土样。
称取土样干重，再将砂土筒充满水，将土样再度放回筒中，测量筒的质量。
4.3 含水率试验取并记录土样湿重，放入烘箱干燥至质量稳定（通常需要12-24小时），称取干重。
5.计算参照以下公式，计算土壤密度和含水率：土壤密度 = 砂土筒质量三之差重/砂土筒容积含水率 =（湿重-干重）/干重 x 100%6.实际案例对于某工地上取的土样，经过试验计算，得出土壤密度为1.85g/cm³，含水率为20.58%。
7.结果分析根据试验结果可以分析土壤液体含量，以及土壤湿度相关特性，为土工工程设计提供数据支持。
第二篇: 土工试验耐久性试验方法标准1.试验范围本标准规定了土工材料耐久性试验的方法。
2.试验人员试验人员应持有土工试验相关证书，且熟练掌握试验方法。
3.试验仪器3.1 耐久性试验箱3.2 压力机4.试验流程4.1 取土样及制作试样在试验地点取材料样品，如果需要，应进行筛分或筛分后混合。
按照试验要求制作试样。
4.2 耐久性试验将制好的试样放入试验箱中，按照特定的方式进行温度和湿度变化的模拟。
根据实验要求，温度可以在0℃~100℃之间变化，湿度变化可以在20%~90%之间波动。
4.3 压力试验在试样的耐久实验结束后，将试样放入压力机中。

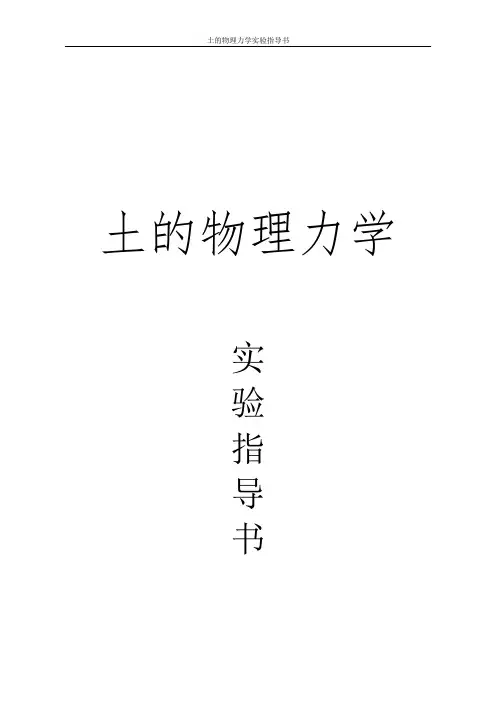

土的物理力学实验指导书目录实验总则一、土的密度及含水率实验二、界限含水率实验三、固结实验实验总则一、土工试验成绩单独评定,占理论课比重大概在20%左右。
二、实验注意事项：1、实验前学生必须预习实验原理实验指导书及实验报告的具体内容,准备思考题,编写实验提纲,不预习者,不准进行实验。
不计实验成绩。
2、实验过程中学员应独立操作,认真思考,培养严格的科学作风。
3、实验过程中应注意技术安全,不得任意使用与本次实验无关的仪器设备,或任意搬动电门开关,以免造成事故。
4、爱护仪器,节约用水用电,注意实验室整洁。
实验完毕应清理仪器设备,打扫卫生。
5、原始记录不要随便涂改，试验报告要文字工整,计算正确,图表清晰,按要求写出分析说明,按时上交。
1、《土工试验规程》（SD128-88）2、《土工实验方法标准》（GB/T50123-1999）一、土的密度实验及含水率实验1.1 土的密度实验（一）实验目的测定土的密度，以了解土的疏密和干湿状态，供换算土的其他物理性质指标和工程设计以及控制施工质量之用。
（二）实验方法常用的测试方法有环刀法、蜡封法、灌砂法等。
环刀法操作简便而准确，在室内和野外普遍应用。
对易碎裂或含有粗颗粒、难以切削的土样可用蜡封法——取一块试样称其质量后浸入融化的石蜡中，使试样表面包上一层蜡膜，分别称蜡加土在空气中及水中的质量，已知蜡的比重，通过计算便可求得土的密度。
对难取原状试样的砂土、砂砾土和砾质土在现场可用灌砂法或灌水法求土的密度。
（三）仪器及工具1.环刀：内径6.18厘米，高2厘米，体积为60立方厘米。
2.天平：感量0.1克。
3.其它工具：钢丝锯、刮土刀、玻璃片、凡士林油等。
（四）实验步骤（环刀法）1.将环刀内壁涂一薄层凡士林油，并将其刃口向下放在土样上；2.切土时用钢丝锯（硬土用刮土刀），沿环刀外壁将土样削成略大于环刀外径的土柱，然后将环刀垂直下压，边压边削，直至试样凸出环刀为止；3.用钢丝锯将环刀两端余土削去，再用刮土刀刮平两端，将试样两端余土留作含水率实验用；4.擦净环刀外壁，称环刀和试样合质量，准确至0.1克；5.按下式计算土的湿度和干密度：ρ=V m d ρ=ωρ01.01+ 计算至0.013/g cm 。

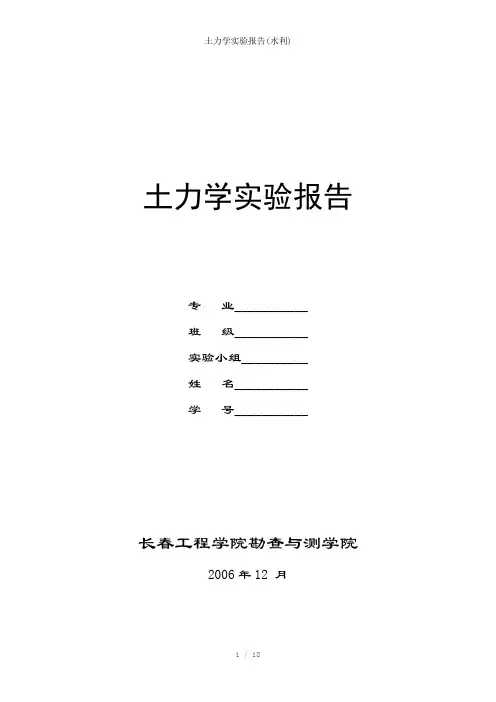

土力学实验报告专业___________班级___________实验小组__________姓名___________学号___________长春工程学院勘查与测学院2006年12 月目录试验1 土的含水量试验试验2 土的密度试验试验3 粘性土的液限试验试验4 粘性土的塑限试验试验5 土的固结试验试验6 土的直接剪切试验附表1 土工试验开样记录表试验1 土的含水率试验（烘干法）一、实验目的二、实验原理三、仪器设备四、操作步骤五、记录格式含水率试验记录表（烘干法）土样编号班级、小组六、思考题1.土的含水率测定方法有几种？各自适用什么土质条件？2.烘干法测定土的含水率时，烘箱温度应控制在多少度？烘干时间应为多少？3铝盒为什么要上下都编号？如何正确使用铝盒？4.土样烘干后能立即从烘箱中取出称重吗？为什么？试验2 土的密度试验（环刀法）一、实验目的二、实验原理三、仪器设备四、操作步骤五、记录格式密度试验记录表（环刀法）土样编号班级、小组六、思考题1环刀法密度试验使用于什么条件？2 环刀法密度试验在切土时应注意什么？试验3 土的液限试验（圆锥法）一、实验目的二、实验原理三、仪器设备四、操作步骤五、记录格式土的液限试验记录表（圆锥法）土样编号班级、小组六、思考题1用平衡锥法测定土的液限时，如何将土调拌均匀？试样杯中土样的装入过程有什么要求？试验4 土的塑限试验（滚搓法）一、实验目的二、实验原理三、仪器设备四、操作步骤五、记录格式土的塑限试验记录表（滚搓法）土样编号班级、小组六、思考题1用搓条法测定土的塑限时，为什么不能无压滚动？2能否用电吹风的热风将土中含水率降低？试验5 土的固结试验（快速法）一、实验目的二、实验原理三、仪器设备四、操作步骤五、记录格式固结试验记录表（1）工程名称试验者土样编号计算者固结试验记录表（2）试样编号试样面积班级、小组仪器编号土粒密度试验者姓名试验前孔隙比e0= 试验前试样高度六、绘制图表e～p关系曲线图七、思考题1. 为什么要对固结仪进行仪器变形量校正？试验6 土的直接剪切试验（快剪）一、实验目的二、实验原理三、仪器设备四、操作步骤五、记录格式直接剪切试验记录表土样编号班、组姓名六、绘制图表抗剪强度与垂直压力关系曲线七、思考题1．直剪试验终止试验的标准是什么？2. 为什么要对量力环进行系数率定？友情提示：范文可能无法思考和涵盖全面，供参考!最好找专业人士起草或审核后使用，感谢您的下载！。
园林学院土力学实验报告学生姓名学号01专业班级土木工程091 指导教师李西斌组别第三组成绩实验目录3前言土是矿物颗粒所组成的松散颗粒集合体，其物理力学性质与其他材料不同；土力学是利用力学的基本原理和土工试验技术来研究土的强度和变形及其规律性的一门应用学科。
土的天然含水率、击实性、压缩性、抗剪强度是水利工程中的四大问题，他们的好坏与否直接关系到水利工程的经济效益与安全问题，因此在工程中作好土料的指标实验，确定出相应标对水利工程具有十分重要的意义。
实验一 含水量试验一、概述土的含水率是指土在温度105~110℃下烘干至恒量时所失去的水质量与达到恒量后干土质量的比值，以百分数表示。
含水率是土的基本物理性质指标之一，它反映了土的干、湿状态。
含水率的变化将使土物理力学性质发生一系列变化，它可使土变成半固态、可塑状态或流动状态，可使土变成稍湿状态、很湿状态或饱和状态，也可造成土在压缩性和稳定性上的差异。
含水率还是计算土的干密度、孔隙比、饱和度、液性指数等不可缺少的依据，也是建筑物地基、路堤、土坝等施工质量控制的重要指标。
二、实验原理土样在在105℃～110℃温度下加热，土中自由水会变成气体挥发，土恒重后，即可认为是干土质量s m ，挥发掉的水分质量为w s m m m =-。
三、实验目的测定土的含水量，供计算土的孔隙比、液性指数、饱和度等不可缺少的一个基本指标。
并查表可确定地基土的允许承载力四、实验方法含水率实验方法有烘干法、酒精燃烧法、比重法、碳化钙气压法、炒干法等，其中以烘干法为室内实验的标准方法。
在此仅用烘干法来测定。
烘干法烘干法是将实样放在温度能保持105~110℃的烘箱中烘至恒量的方法，是室内测定含水率的标准方法。
（一）仪器设备（1）保持温度为105~110℃的自动控制电热恒温烘箱；（2）称量200g、最小分度值的天平；（3）玻璃干燥缸；（4）恒质量的铝制称量盒。
（二）操作步骤（1）从土样中选取具有代表性的实样15~30g（有机质土、砂类土和整体状构造冻土为50g），放入称量盒内，立即盖上盒盖，称盒加湿土质量，准确至。
一、土的含水率试验方法及适用范围
1、烘干法：适用于各类土
2、碳化钙减量法：适用于各类土
3、酒精燃烧法：适用于不含有机质的砂类土、粉土和黏土
4、核子射线法：适用于现场原位测定填料为细粒土和粗粒土的含水率
二、土的密度试验方法及适用范围
1、环刀法：粉土和黏土
2、蜡封法：环刀难以切割并易碎裂的土
3、灌砂法：现场测定最大粒径小于75mm的土
4、灌水法：现场测定最大粒径小于200mm的土
5、气囊法：现场测定最大粒径小于40mm的土
6、核子射线法：现场测定填料为细粒土、粗粒土的压实密度。
三、土的颗粒密度试验方法及适用范围
1、量瓶法：最大粒径小于5mm的土
2、浮称法：粒径等于大于5mm的土，其中大于20mm的颗粒含量少
于10%时
3、虹吸筒法：粒径等于大于5mm的土，其中大于20mm的颗粒含量
大于10%时
4、土中还有小于和大于5mm的颗粒，分别用量瓶法、浮称法或虹吸
筒法测定不同粒径的颗粒密度，平均颗粒密度应按下式计算：ρ=1/（P1/ρs1+P2/ρs2）
四、颗粒分析试验方法及适用范围
1、筛析法：粒径小于或等于200mm，大于0.075m的土
2、密度计法和移液管法：粒径小于0.075mm的土
3、土中还有粒径大于和小于0.075mm的颗粒、各超过质量的10%时，
应联合使用筛析法及密度计法或移液管法。
土工试验指导书长春工程学院岩土工程测试实验室2010.11.18目录实验一含水率试验（烘干法）实验二密度试验（环刀法）实验三土粒密度（比重）试验实验四土的液限、塑限试验实验五土的固结试验（快速法）实验六土的直接剪切试验（快剪）实验七土的击实试验实验一 含水率试验（烘干法）１. 基本原理土的含水量是试样在105 ~ 110 0C 下烘至恒量时失去的水质量和干土质量的比值，用百分比表示。
含水量是土的基本物理性指标之一，它是计算土的干密度，孔隙比，饱和度等的必要指标，亦是检测土工构筑物施工质量的重要指标。
目前国内外测定含水量的方法有多种。
主要有烘干法，酒精燃烧法，砂土炒干法等。
但能确定质量，操作简便又能符合含水量定义的试验方法仍以烘干法为主。
２. 适用范围本试验方法适用于粘性土、砂性土和有机质土类。
３. 仪器设备(1). 烘箱：可采用电热烘箱或温度能保持100 ~105 0C 的其它能源烘箱，也可用红外线烘箱。
(2). 天平：称量200g ；感量0.01g 。
(3). 其它：，干燥器，称量盒等。
４. 操作步骤（１）.取具有代表性试样，粘性土为１５~ 20 g ，砂性土，有机质土为 50 g ，放入称量盒内，盖上盒盖，称湿土质量，精确至0.01g 。
（２）.打开盒盖，将称量盒置于烘箱内，在100 ~ 105 0C 恒温下烘干。
烘干时间对粘性土不得少于８h ，对砂性土不得少于６h 。
对含有机质超过 ５％ 的土，应将温度控制在65~70 0Ｃ的恒温下烘干。
（３）.将称量盒从烘箱中取出，盖上盒盖，放入干燥容器内冷却至室温，称干土质量，精确至0.01g 。
５. 成果整理(1).试样的含水量，应按下式计算，精确至0.1%式中W 0―土的含水量 ％； m 0―试样湿质量（ g ）； m d ――试样干质量（ g ）。
(2).含水量试验应进行两次平行测定，两次测定的差值，当含水量小于40％ 时不得大于 １％ ；大于40％时不得大于２％ 。
⼟⼯试验公式及原始记录表格⼀、含⽔率试验
⼆、密度实验
1、环⼑法（细粒⼟）
2、灌⽔法（现场，粗粒⼟）
3、灌砂法（现场，粗粒⼟）
三、⼟粒⽐重试验
1、⽐重瓶法（粒径⼩于5mm）
2、浮称法（粒径≥5mm）
四、颗粒分析试验
1、筛分法（0.075mm＜粒径≤60mm）
2、密度计法（粒径＜0.075mm）GB50123-1999第32页
3、移液管法（粒径＜0.075mm）
五、界限含⽔率
1、液、塑限联合测定法
2、滚搓法塑限试验
六、砂的相对密度试验
1、砂的最⼩⼲密度试验
2、砂的最⼤⼲密度试验
七、击实试验
⼋、回弹模量试验（杠杆压⼒仪法）
九、渗透试验
2、常⽔头渗透试验
1、常⽔头渗透试验
⼗、固结试验(标准固结试验）
2、应变控制连续加荷固结试验
⼗⼀、黄⼟湿陷试验1、湿陷系数试验
2、⾃重湿陷系数
3、溶滤变形系数试验
4、湿陷起始压⼒试验
⼗⼆、直接剪切试验。
