TRANSCAD使用技巧(od表、id转换、合并分区)

TransCAD四阶段操作步骤4.2 出行发生（Trip-Generation）居民出行发成预测分居民出行产生预测和居民出行吸引预测两部分。

其目的是通过建立小区居民出行产生量和吸引量与小区土地利用、社会经济特征等变量之间的定量关系，推算规划年各交通小区的居民出行发生量、吸引量。

出行发生有两种单位：一种是以车位单位，另一种是以人为单位。

在大城市中交通工具复杂，一般采用人的出行次数为单位，车辆出行于人的出行之间可以相互转换。

出行产生预测常用的有两种方法：类型分析法、回归分析法，另外还有增长率法，但由于增长率法过于粗糙已停止使用。

下面简要介绍一下回归分析法和类型分析法。

回归分析法是在分析小区居民出行产生量、吸引量与其影响因素（如小区人口、劳动力资源数、土地利用、岗位数等指标）相关关系的基础上，得出回归预测模型。

函数形式有一元回归、多元回归等。

类型分析法是以某一类型为分析单位，根据对出行起决定作用的一些因素将整个对象区域的人划分为诺干类型。

在同一类型的人员中，由于主要出行因素相同，各人员的出行次数基本相同，将各类人员单位时间内的出行次数称作“出行率”。

并且假定各类人员的出行率到规划年是不变的。

这样各类人员数与出行率相乘便得到出行量或吸引量。

4.2.1 出行产生（Trip-Production）4.2.1.1 模型原理出行产生预测采用类型分析法居多，本次结合已有资料亦采用这种方法。

家庭分类法中的模型是：Pi=∑AsNsi=Ni∑Asγsi （4-1）式中：Pi－－分区i规划年每个单位时间出行产生量；As－－全市现年第s类人员的出行率；Nsi－－第i分区规划年第s类人员的数目；Ni －－第i分区规划年各类人员总数目；γsi－－第i分区规划年第s类人员的比例。

因此必须先确定出行率As、规划年各小区人口总数Ni、各小区各类人员比例γsi。

（1）规划年各小区人口总数Ni现在已由2.3.2人口预测算出2010年规划区总人口数，因为本次分区无法从政府现有资料上取得各个小区的现有人口数，也无法得到各个小区的人口密度数据，且因本次课题不可能进行各小区的人口调查统计，因此，我们根据出行量与人口数的相关性，据调查统计的各个小区的出行量占总出行量的百分比分配各小区的人口数，即各小区占总人口的百分比等于各小区出行量占总出行量的百分比，再由2.3.2人口预测算出2010年规划区总人口数乘以这个百分比，即得个小区人口数。

1.TransC‎A D中建立交‎通小区的两种‎方法第一种方法：用AutoC‎A D把交通小‎区先画成路网‎，并在每一个交‎叉口打断所有‎路段，然后打开Tr‎a nsCAD‎的导入CAD‎对话框，选择需要导入‎的图层，选择laye‎r type 为line，coordi‎n ates为‎A sia或者‎G auss坐‎标（根据自己情况‎选择坐标），点OK执行导‎入。

在导入的线层‎上（需先检查连通‎性），点击菜单“Tools‎→‎Geogra‎p hic Utilit‎i es‎→‎line/Area conver‎s i on…”，在弹出的对话‎框中更改小区‎层名称，并把复选框A‎d d layer to map打钩，点击“OK”，保存“Geogra‎p hic File‎(*.dbd)‎”文件。

完成小区的建‎立。

（这里可能生成‎的小区数并不‎是现实中想划‎分的数量和位‎置，可以对小区进‎行合并得到新‎的小区）第二种方法：用AutoC‎A D把交通小‎区先画成路网‎，并在每一个交‎叉口打断所有‎路段，然后打开Tr‎a nsCAD‎的导入CAD‎对话框，选择需要导入‎的图层，选择laye‎r type 为Area，coordi‎n ates 为‎A sia或者‎G auss坐‎标（根据自己情况‎选择坐标），并把复选框p‎r eserv‎e blocks‎as multi-polygo‎n areas的‎打钩去掉，点OK执行导‎入。

完成小区图层‎的建立。

（可能会出现某‎个小区消失的‎情况，这时可能需要‎您重新在Au‎t oCAD里‎删除该小区的‎线段，并重新画上，估计就没问题‎了。

）第三种方法：直接在tra‎n sCAD里‎画小区，但是tran‎s CAD画图‎功能比较弱，可能会比较麻‎烦，不如前两种来‎的简便。

2.TransC‎A D导入OD‎矩阵1、在Trans‎C AD中打开‎小区层（使当前图层位‎于小区层），打开菜单fi‎l e-new创建矩‎阵Matri‎x。

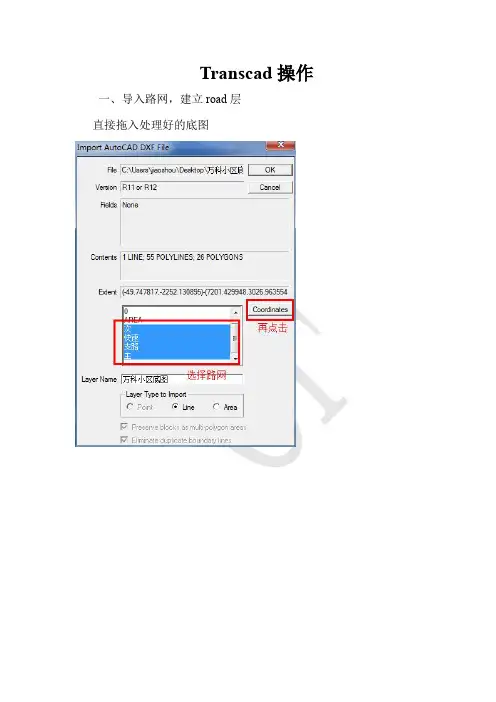

Transcad操作一、导入路网，建立road层直接拖入处理好的底图点击ok-ok，命名road保存（save）检查交叉口tools-map editing-check line layer connectivity无问题，交叉口显示为黑色，继续下一步；有问题交叉口显示红色和绿色，需调底图。

二、导入area层命名area保存三、Road与area叠加单击road层，右键选择layers把图层重命名四、质心层操作切area层-tools-exportOk-命名为质心层切endpoints-dataview先添加质心层，再切质心层--tools--map editingSetting不变，fill如下切road出现数据表五、最短路矩阵-阻抗矩阵切road--procedures--network--create--保存为net（路网创建完成）。

切endpoints--dataview--selection--settings--add SetcloseSelection切road--networks--multiple pathsOk--保存spamat，得到六、分布预测导入pa表格，Excel要保存格式为97-2003版.xls才能导入。

导入后保存命名为OD。

Dataview--jion平衡pa--procedures--planning--blanceOk--save-blance阻抗矩阵ID转换，点击（spmat）矩阵表任意空白右键保存CGRAV七、分配预测把分部预测得到的转换ID（out matrix）--任意空白右键Window--tile--显示地图在最前面--切road层--planning--Ok--save-ASN-LINKFLOW生成流量图隐藏连接质心路段，selection by condition--条件填入Slection--settings八、导出OD表在output matrix中右键选择indicesOk--保存为txt格式--存为OD打开Excel--导入数据选择数据，下一步--下一步完成，插入第一行九、饱和度和流量图在road+ASN LINK FLOW--Dataview--column settings--选择AB-FLOW、BA-FLOW在Fomat选择12345即为整数。

交通规划仿真软件实践训练作业第一部分OD反推、交通分布预测、交通分配一、根据地图，画规划路网、小区1、路网的创建在CAD中，将路网和小区分图层画好，保存为DXF格式，将其导入到TransCAD。

2、坐标调整利用百度地图中的API，找到三个点的坐标，然后利用TransCAD中的tools-geographic utilities-rubbersheet，如图1.2.1所示，调整路网的位置。

street控制坐标位置area控制坐标位置图1.2.1 控制点设置工具箱经过调整后的路网和小区如图1.2.2和图1.2.3所示。

图1.2.2 路网图图1.2.3 路网小区图3、检查路网连通性在路网层，点击【Tools】--【Map Editing】--【Check Line Layer Connectivity】,输入阈值，就可以检查其连通性，然后进行修改。

操作如图1.3.1所示。

图1.3.1 线层连通性检查二、添加路网属性路网属性包括：通行能力、自由流速度、道路名称、交通量、饱和度、自由流时间（Length/速度*3.6）。

在此路网中，自由流速度取值如下：快速路：80km/h；快速路辅路：40km/h；匝道：40km/h；主干路：60km/h；次干路50km/h；支路40km/h。

打开路网层数据表，点击【Dataview】--【Modify Table】添加属性字段。

三、小区型心点和连杆的建立1、生成小区型心点在小区图层，使用【Tools】--【Export】,打开对话框，进行如图3.1.1所示的选择，将其保存为“Centroid”的地理文件。

图3.1.1 导出型心对话框打开【Map Layers】，通过【Add Layer】，添加型心点“Centroid”图层，通过调整其风格，得到了如图3.1.2的小区型心点。

图3.1.2 小区型心点2、创建连杆添加索引字段：在路网节点图层，添加“index”的字段。

在小区层，点击【Tools】--【Map Editing】--【Connect】,打开设置对话框，进行如图3.2.1和图3.2.2的设置。

基本步骤：1.在CAD中画路网，一定要保证每个节点与周围的线相连，不要有多段线。

2.将CAD中的图导进Transcad，既可以把多层路网同时导进去，然后进行地理文件的合并，也可以在开始就一起导进去。

3.在Transcad路网中输入数据时，记得要输入在modify table中新增Capacity，transit time 等字段。

在小区层中要至少新增P（production）和A（Attraction）两个字段4.导出形心，建立路网a.创建小区质心。

在分区层上，Tool—Export…调出图4-6对话框框中各选择如图示，注意：格式选standard geographic, 点OK，保存。

质心继承分区所有属性。

b.加载。

在路网（.dbd）层上，加载分区层、质心层。

c.建索引（Index）。

在Connect之前一定要在“路网Endpoint”层的Dataview上新加一字段取名为index，保存。

因为连接后质心作为路网Endpoint(line endpoint) 层上的一个普通的点。

建立Index以便路网Endpoint层上的质心点ID与质心层的质心ID对应，用以ID转换。

d.连接（Connect）。

将质心点连接到路网。

在质心层上Tools—Map Editing—Connect…调出其对话框图4-7Connect…调出其对话框图4-7a Connect…调出其对话框图4-7b Setting卡上：如图。

Fill卡：Node field里选index；Fill with里选IDs from 质心layer. （这便将质心层上质心ID填充进index，以便和路网Endpoint层上的质心点ID建立对应关系。

）点OK。

质心连接完成。

路网（dbd）已显示连接。

Export对话框图4-6e.填充连接后新增路段的值。

将其通行能力设为无穷大（大数即可），通行时间设为很小的值。

f.选择endpoint层，点工具栏（tools）的选择图标（select by condition）输入条件，index>0,选择集默认名为为selection，将其作为一个选择集。

文件较多、分类保存。

画小区、输入小区信息、路网、路网信息，检查路网联通性。

生成小区质心点层当前。

为点层添加index属性，Integer。

1、质心与路网连接：导入质心层，并置前。

2、创建网络道路图层置为当前，3、OD矩阵反推：在小区层创建基础矩阵道路文件（当前）、基础矩阵→OD反推结果：（ODME-OD.matrix）即小区OD矩阵。

4、产生量、吸引量预测：小区的基本数据：模型估计：因变量为P-base，自变量为人口数，保存为pro.mod。

同理A-base保存为att.mod.模型应用：5、出行分布量预测：（四阶段法的第二阶段）将质心点筛选出来，保存默认名字为SPMAT.的小区之间的阻抗矩阵。

如上图需要转换ID，右键，结果：小区OD矩阵、未来年份交通发生吸引量表，先将预测得到的发生吸引量表Balance，自动保存为GROW_OD.MTX，得到分布矩阵：小区（当前）、小区OD分布矩阵（output od matrix）、小区间的阻抗矩阵（spmat）保存为summery.得到重力模型标定参数。

小区间的阻抗矩阵（spmat）、现状小区出行吸引量表、参数，得到运用重力模型后的OD分布矩阵：默认名字CGRAV.MTX6、交通分配制作流量专题地图：（交通分配——第四阶段）先将小区OD矩阵的索引转换，质心做选择集，打开小区OD矩阵estimated odmatrix（ODME），转换ID转换完成如下：路当前，选择交通分配命令：得到交通分配结果如下：路网当前，上图别关，有图了：。

TC使用技巧目录1、转换id：选中质心连接点id (1)2、连接数据 (2)3、调整主题图 (3)4、TransCAD中建立交通小区的两种方法 (6)5、TransCAD直接导入OD矩阵的方法 (7)6、tc分配结果另存为dbf文件可以用excel直接打开 (10)7、小区合并大区 (10)1、转换ID：选中质心连接点ID转换出效果如下12、连接数据先将一组dataview另存为bin格式，然后用tc打开bin ，点击或是dataview中的jion，如下图：点ok出如下结果：2选中index实验填充小区实际编号，，6、矩阵对角线清零3、调整主题图点弹出以下对话框，点styles3质心输出1、在学习TransCAD之前，先来认识几个文件格式：（1）dbd:保存点、线、面层的数据；（2）map:地图文件，编辑完dbd后，生成map；（3）bin:表格数据，存储一般表格形式的数据，编辑完bin后，若想保存，出来dvw格式的文件，表示普通数据表的外观；（4）mtx:矩阵文件，一般用来表示OD数据之类的，若想创建矩阵文件，需打开创建好的bin文件或者map文件，因为这是基于bin、map创建的。

42、使用该软件之前，最好进行一些设置：edit-preferences，包括地图精度，存放位置之类的，改成中国的习惯3、创建面类型文件：new-geographic file-area geographic file，然后进行设置面类型文件的字段4、点击“铅笔+方格”快捷菜单，可进行面的绘制之类的操作，“i”可进行面（小区）的信息扩展5、如果修改面的类型，可点击“类似三层图层”的那个快捷菜单6、修改字段的话，可点击dadaview-modify table，前提条件是：表格数据并没有和面文件join，joinzai dataview菜单下7、创建表格文件时，基本上是在“edit”菜单下进行操作，增加记录，删除记录，等8、建立矩阵文件的前提是打开创建好的bin文件或者地图文件。

TransCAD实用技术要点1 简介本指南是公司使用TransCAD软件进行交通影响评价项目时主要技术的描述，详细操作请还需参考Caliper公司的两个手册：即《TransCAD使用手册》（以下简称使用手册）和《TransCAD交通需求模型手册》（以下简称模型手册）。

1.1用户界面TransCAD界面整合了很多其它的Windows应用程序，用户从菜单（Menus）中选择TransCAD命令，单击工具栏（Toolbar）上的命令按钮，或选择工具箱（Toolbox）中要使用的工具。

TransCAD用户界面如下图所示。

图1-1TransCAD用户界面在计算机屏幕上，TransCAD以下面五种窗口类型显示信息：∙地图∙数据窗∙矩阵∙图形∙布局窗每一种信息在屏幕上以单独的窗口显示，而且均可以文档的形式存储在硬盘上，以备将来使用。

用户可以创建多个地图、数据窗、图形和布局窗，数量不限。

1.2文件类型TransCAD文件类型比较多，主要的类型包括地理文件，地图文件、数据视图文件和数据表等。

见下表：表格1-1TransCAD文件类型表文件类型中文名图标扩展名归类说明Geographic 地理文件.dbd 数据储存点、线、面形式的空间数据Map 地图.map 视图储存地理文件、路线系统等的外观Dataview 数据视图.dvw 视图储存普通数据表的外观Matrix 矩阵.mtx 数据储存矩阵形式的表格数据Table 数据表.bin 数据储存一般形式的表格数据Chart/figure 图表.fig 视图储存基于数据表的统计图表Layout 布局.lay 视图将多种视图集合在一起Route system 路线系统.rts 数据储存公交线路和站点数据Matrix view 矩阵视图.mvw 视图储存矩阵数据表的外观Workspace 工作空间.wrk 其他同时储存多个窗口以便于管理此外TransCAD还可以导入多种文件类型，如图形(.tif)文件、AutoCAD(.dxf)文件、ESRI Shape(.shp)文件、MINUTP(*.dat)路网文件等。

1.TransCAD中建立交通小区的两种方法第一种方法：用AutoCAD把交通小区先画成路网，并在每一个交叉口打断所有路段，然后打开TransCAD的导入CAD对话框，选择需要导入的图层，选择layer type 为line，coordinates为Asia或者Gauss坐标（根据自己情况选择坐标），点OK执行导入。

在导入的线层上（需先检查连通性），点击菜单“Tools → Geographic Utilities → line/Area conversion…”，在弹出的对话框中更改小区层名称，并把复选框Add layer to map打钩，点击“OK”，保存“Geographic File (*.dbd) ”文件。

完成小区的建立。

（这里可能生成的小区数并不是现实中想划分的数量和位置，可以对小区进行合并得到新的小区）第二种方法：用AutoCAD把交通小区先画成路网，并在每一个交叉口打断所有路段，然后打开TransCAD的导入CAD对话框，选择需要导入的图层，选择layer type 为Area，coordinates为Asia或者Gauss坐标（根据自己情况选择坐标），并把复选框preserve blocks as multi-polygon areas的打钩去掉，点OK执行导入。

完成小区图层的建立。

（可能会出现某个小区消失的情况，这时可能需要您重新在AutoCAD里删除该小区的线段，并重新画上，估计就没问题了。

）第三种方法：直接在transCAD里画小区，但是transCAD画图功能比较弱，可能会比较麻烦，不如前两种来的简便。

2.TransCAD导入OD矩阵1、在TransCAD中打开小区层（使当前图层位于小区层），打开菜单file-new创建矩阵Matrix。

2、在Excel中建立小区的OD矩阵，格式为三列（第一列为O，第二列为D，第三列为流量），O和D的编号必须与先前建立的Matrix相同，将Excel另存为dbf4的格式文件。

TransCAD操作步骤•导入背景图片•划分交通小区•添加路网•检查路网连通性•添加路网数据•生成小区质心•质心与路网连接•建立网络文件•OD矩阵反推•预测未来发生量与吸引量•生成阻抗矩阵•ID转换•求重力模型参数b•对未来发生与吸引量进行平衡•出行分布量预测•进行交通分配•查看分配结果1.导入背景图片File→Open（*.tif）格式的图片设置单位：MetersEdit→Preferences→System→Map Units : Meters2.划分交通小区创建面地理文件File→New→Geographic File选择Area Geographic File 输入层名：area，Options选择第一项画交通小区Tools→Map Editing→Toolbox创建线层File→New→Geographic File选择Line Geographic File 画路网Tools→Map Editing→Toolbox检查路网连通性Tools→Map Editing→Check Line Layer Connectivity输入路网属性Dataview→Modify Table添加域字段属性输入路网数据生成小区质心打开小区文件，Tools→Export 打开Export area Geography，To中选择Standard Geographic File，Options中勾选Include Built-in Date、Export as Centroid Points点击OK保存为cent文件夹下取名cent。

打开路网，在node层添加字段index（目的是做ID转换）Dataview→Modity Table→Add Field命名为index质心与路网连接导入质心文件并设为当前，Tools→Map Editing→Connect选择Fill，在Node field选择indexLine field选择None；在Fill with选框中勾选IDs from area layer单击OK质心连杆连接完成添加质心连杆的数据属性。

TransCAD四阶段法基本操作步骤1、导入背景图片Open：*.tif坐标系统：Aisa，China HongKong1980 Grid单位：kilometers2、新建路网层（线层）New－Geographic File选择Line Geographic File，层名：njroad，端点层名：njroad point域字段要求：capacity, time，speed画路网：Tools－Map Editing－Toolbox画完后检查路网的连通性：Tools－Map Editing－check line layer connectivity3、新建交通区层（面层）New－Geographic File选择Area Geographic File，options选择第一项，输入层名zone 添加域字段，要求：Code，P，A画交通区添加交通区属性数据：交通区编码Code，发生吸引量根据学号修正后输入P、A4、建立交通区形心与路网的连接在端点层njroad point添加字段index，操作方法：dataview－modify table选择面层，使用tool-mapediting-connect选择node field: index. fill with 选择Ids from area layer5、更新路网的路段属性信息添加路段属性数据：使用Fill…capacity，speed，time其中time=Length*1.609*60/406、交通分布（1）当前图层选择交通区zone图层（2）新建阻抗矩阵文件：New－Matrix，矩阵文件字Impedance（3）采用matrix－indecs更新阻抗矩阵的行列编码，以实际交通区编号显示矩阵（2）输入阻抗矩阵，或导入阻抗矩阵（3）阻抗矩阵输入完成后，取消indecs替换，以ID显示矩阵（4）交通分布：planning－trip distribution－Gravity application默认参数，分别以Gamma函数作OD1，以Inverse函数作分布矩阵OD27、建立网络文件，进行交通分配（1）建立网络文件，选择njroad层，使用Networks/paths－Create…（2）选择njroad point层，使用select by condition建立形心点选择集（3）更新OD矩阵的行列编码，以节点的ID来表示OD矩阵的行列编号。

T R a n s c a d使用说明-CAL-FENGHAI.-(YICAI)-Company One1Transcad快速建模简体版一、有关CAD图的处理1.将CAD路网图除掉不需要图层，只需有边线、红线及中线三层即可，将该图层另存为R12格式下的dxf文件2.打开transcad，点击openfile【打开文件】，点击file of type【文件类型】下拉菜单中，输入A，找到.dxf文件，将其导入到transcad中3.在导入dxf文件的对话框中，import autocad DXf file，选中【导入dxf文件】选择要导入的图层，边线、红线、中线。

注：按住ctrl连续选择边、红、中线4.选择coordinates【坐标】A．在坐标系统框内，在class下拉菜单中选择Asia【亚洲】，在zone 【区域】下拉菜单中选择china ciesin grid【中国大陆】-ok即可——取名B．导入成功后，立即存盘，点南save file【存储文件】自动保存成.map文件二、关于在transcad中建路网1.新建一个文件，点击new file找到geographic file【地理文件】——选择line geographic file【线状地理文件】‘2.在lay settings【层设置】name处，输入line layer，在endpoint layersettings【点层设置】name处改为“Line Endpoint layer”- ok3.填入模型参数属性【attrioutes for new layer】A．点击add field【填加项目】在下边field storage information【项目存储信息】name栏内输入name，在type【类型】栏下拉菜单中选择character【属性】B．依次点击add field 在name栏处依次输入：Name【命名】 Type【类型】CAP【通行能力】 integer 4Vel【速度】 integer 4Name【名字】 characterTime【时间】 Real 8Real Length【真实长度】 Real 8AB-THR （过境量）BA-THR integer 4 （过境量）AB-PROxBA-PROx注：最好输入字母大写，以免程序不认。

Tran scad操作步骤1. 在CAD里面画好，快速路、主干道、次干道、支路和交通小区分布图（貌似在Tran scad不能从CAD导入Tran scad分区层）；导入后要给线层（Type、Capacity、Speed、Time、AB_Flow、BA_Flow （目标年）、country （实际观测的道路流量））、分区层（P_Fur、A_Fur、ZoneID）设置属性。

在CAD里面画的道路图（如果在百度里面截的图画的，乘以14.28）才能得到实际比例。

2. Tran scad默认的小区ID与你自己实际划分的编号不一样，可以用先将小区层增加一个编号字段，输出（既Export）小区文件为标准地理文件既：standard geographic file，此时ID选择你自己新加的那个编号，在保存后打开，就0K3. 小区合并为大区：我觉得有2个功能：1划分交通大区；2把太过于详细的重新划分小区。

步骤：1在小区中增加一个属性daqu 2需要合并的小区在这字段填写所在的大区区号（如果是功能1：就要把这些小区都包括；如果是功能2：不重新画的小区编号保留原来那个），3操作：tool/geographic analysis/merge by value，在弹出的对话框里：merge:ALL Records 和Based on :daqu 点击OK，保存再打开就行了。

4. 检查路网的连通性，再为路段输入属性数据Type、Capacity、Speed、Time、AB_Flow、BA_Flow.可以在这里设置单项车流。

5. 在按四阶段法，按照每步步骤做，首先做出行生成预测：交通生产量主要用原单位法；交通吸引量用吸引率法（根据不同的土地性质产生的不同的吸引率），或者用回归分析法（需要基础年和目标年的GDP、社会消费品零售总额、人口等经济社会指标，但是这个需要基础年的出行产生吸引量）6. 原单位法：在你划分小区后，根据每个小区有多少人在相乘本市人均出行次数，即得每个小区的出行产生量。

TransCAD中进行OD反推的详细步骤
