基于plc的8人抢答器设计

八路抢答器PLC课程设计一、课程目标知识目标：1. 学生能理解并掌握PLC（可编程逻辑控制器）的基本原理和工作过程。

2. 学生能够运用所学知识，设计并实现一个八路抢答器的PLC控制程序。

3. 学生能够描述抢答器的工作原理，并解释其与PLC技术之间的联系。

技能目标：1. 学生能够运用PLC编程软件进行程序设计和仿真测试。

2. 学生通过小组合作，培养团队协作能力和问题解决能力，完成八路抢答器的设计和搭建。

3. 学生能够运用所学知识，对实际问题进行分析，设计出符合实际需求的控制方案。

情感态度价值观目标：1. 学生通过课程学习，培养对自动化控制技术的兴趣和热情。

2. 学生在小组合作中，学会尊重他人意见，培养团队精神和沟通能力。

3. 学生能够认识到PLC技术在现代工业中的重要作用，增强社会责任感和创新意识。

课程性质：本课程为实践性较强的课程，结合理论知识，培养学生的动手能力和实际问题解决能力。

学生特点：高二年级学生，具有一定的电子技术基础和编程基础，对新鲜事物充满好奇心，具备一定的自主学习能力。

教学要求：教师需注重理论与实践相结合，引导学生主动探索，鼓励学生提问和解决问题。

在教学过程中，关注学生的个体差异，提供个性化指导，确保学生能够达到预定的学习目标。

通过课程学习，使学生在知识、技能和情感态度价值观方面取得具体的学习成果，为后续学习和发展奠定基础。

二、教学内容本课程教学内容主要包括以下几部分：1. PLC基础知识：- PLC的定义、发展及应用领域。

- PLC的基本组成和工作原理。

2. PLC编程技术：- PLC编程语言（梯形图、指令表等）。

- 编程软件的使用和操作。

3. 八路抢答器设计与实现：- 抢答器工作原理及电路设计。

- PLC控制程序设计及仿真测试。

4. 教学实践：- 小组合作，设计并搭建八路抢答器。

- 调试和优化PLC控制程序。

教学内容安排和进度：第一课时：PLC基础知识学习。

第二课时：PLC编程技术学习。

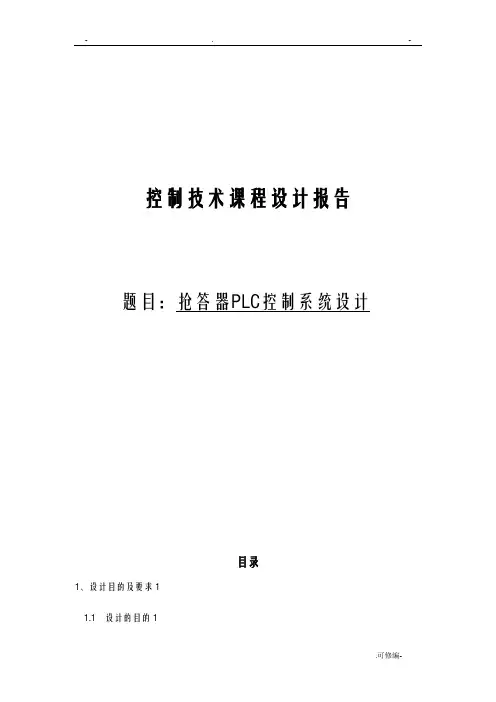

控制技术课程设计报告题目：抢答器PLC控制系统设计目录1、设计目的及要求11.1 设计的目的11.2 课程设计的任务要求12、设计方案12.1整体功能介绍12.2基本原理框图22.3整体流程设计22.4系统所用元器件12.5 PLC的选型52.6 外部接线设计53、程序设计64、系统调试及分析104.1抢答举例104.2程序的组态仿真115、设计心得体会13参考文献14附录：151、设计目的及要求1.1 设计的目的（1）结合实际抢答器的工作情况，设计抢答器信号控制原理设计，掌握复杂情况下抢答器定时及减数功能的实现。

（2）进一步熟悉控制系统设计中元器件选型，及组态环境下控制系统仿真与调试，掌握控制系统原理设计、硬件系统设计、软件系统设计、创新设计。

（3）提高理论知识工程应用能力、系统调试能力、分析问题与解决问题的能力。

1.2 课程设计的任务要求（1）抢答器同时供8名选手或8个代表队比赛分别用8个按钮S0~S7表示。

（2）设置一个系统清除和抢答控制开关S，该开关由主持人控制。

（3）抢答器具有锁存与显示功能。

即选手按动按钮，锁存相应的编号，并在LED数码管上显示，同时扬声器发出报警声响提示。

选手抢答实行优先锁存，优先抢答选手的编号一直保持到主持人将系统清除为止。

（4）抢答器具有定时抢答功能，，且一次抢答的时间由主持人设定（如30秒）。

当主持人启动“开始”键后，定时器进行减计时，同时扬声器发出短暂的声音，声响持续的时间0.5秒左右。

（5）参赛选手在设定的时间进行抢答，抢答有效，定时器停止工作，显示器上显示选手的编号和抢答的时间，并保持到主持人将系统清除为止。

（6）如果定时间已到，无人抢答，本次抢答无效，系统报警并禁止抢答，定时显示器上显示00。

2、设计方案2.1整体功能介绍竞赛抢答器，顾名思义就是用于比赛时，跟对手比反应时间，思维运转快慢的新型电器。

随着社会科技技术的不断发展，它的应用场合也随之增加；技术含量大大提升；更加方便可靠。

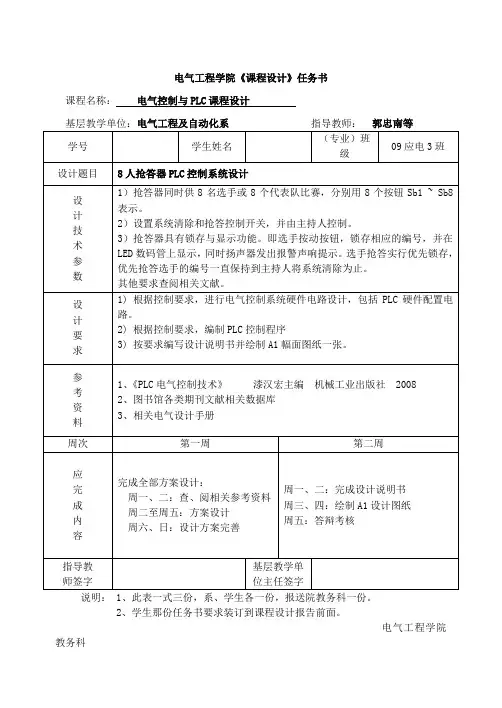

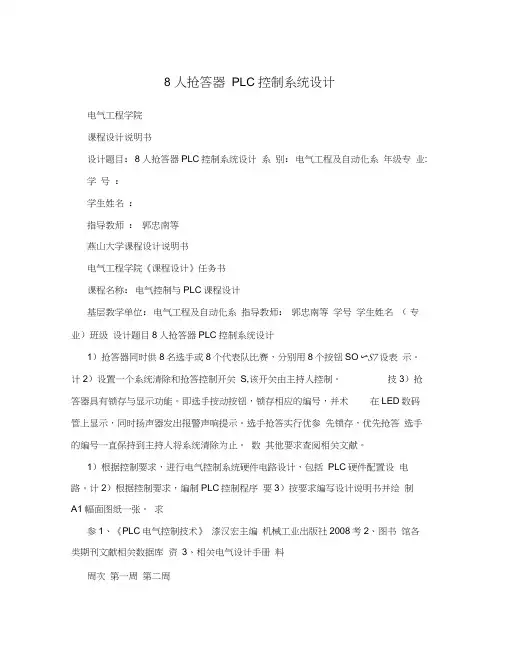

8 人抢答器PLC 控制系统设计电气工程学院课程设计说明书设计题目：8人抢答器PLC控制系统设计系别：电气工程及自动化系年级专业:学号：学生姓名：指导教师：郭忠南等燕山大学课程设计说明书电气工程学院《课程设计》任务书课程名称：电气控制与PLC课程设计基层教学单位：电气工程及自动化系指导教师：郭忠南等学号学生姓名（专业）班级设计题目8人抢答器PLC控制系统设计1）抢答器同时供8名选手或8个代表队比赛，分别用8个按钮SO〜S7设表示。

计2）设置一个系统清除和抢答控制开关S,该开关由主持人控制。

技3）抢答器具有锁存与显示功能。

即选手按动按钮，锁存相应的编号，并术在LED数码管上显示，同时扬声器发出报警声响提示。

选手抢答实行优参先锁存，优先抢答选手的编号一直保持到主持人将系统清除为止。

数其他要求查阅相关文献。

1）根据控制要求，进行电气控制系统硬件电路设计，包括PLC硬件配置设电路。

计2）根据控制要求，编制PLC控制程序要3）按要求编写设计说明书并绘制A1 幅面图纸一张。

求参1、《PLC电气控制技术》漆汉宏主编机械工业出版社2008考2、图书馆各类期刊文献相关数据库资3、相关电气设计手册料周次第一周第二周应完成全部方案设计: 完周一、二: 完成设计说明书周一、二: 查、阅相关参考资料成周三、四：绘制A1设计图纸周二至周五：方案设计内周五：答辩考核周六、日: 设计方案完善容指导教基层教学单师签字位主任签字说明：1 、此表一式三份，系、学生各一份，报送院教务科一份。

2、学生那份任务书要求装订到课程设计报告前面。

电气工程学院教务科燕山大学课程设计说明书摘要随着我国经济和文化实业的发展，在很多公开竞争场合要求有公正的竞争裁决，诸如证券、股票交易及各种智力竞赛等，因此出现了抢答器。

最初的抢答器是由优先权编码器构成的逻辑电路，其运算速度慢，线路复杂，可靠性不高，功能也比较简单，特别是当抢答路数很多时，实现起来就更加困难。

电气工程学院《课程设计》任务书课程名称：电气控制与PLC课程设计基层教学单位：电气工程及自动化系指导教师：郭忠南等2、学生那份任务书要求装订到课程设计报告前面。

电气工程学院教务科目录摘要 (2)第 1 章绪论 (3)可编程控制器（plc）简介 (3)第 2 章抢答器的设计要求 (5)第 3 章抢答器的设计 (6)3.1 结构框图 (6)3.2 硬件选择 (6)3.3流程图 (8)3.4 电气接线图错误！未定义书签。

(9)3.5 I/O接线表 (10)第4章软件设计 (11)4.1 抢答器开始及复位程序 (11)4.2 选手抢答程序 (11)4.3 主要计时控制程序 (12)4.4 倒计时显示程序 (13)4.5 音箱控制程序 (14)4.6 一秒钟脉冲发生程序 (14)附录抢答器控制梯形图 (16)总结 (20)参考文献 (21)摘要近年来随着科技的飞速发展，PLC的应用正在不断地走向深入，同时带动传统控制检测日新月益更新。

它具有结构简单、编程方便、可靠性高等优点，已广泛用于工业过程和位置的自动控制中。

据统计，可编程控制器是工业自动化装置中应用最多的一种设备。

PLC型抢答器是将PLC用于对抢答器的控制，主要是考虑其具有对使用环境适应性强的特性，同时其内部定时器资源十分丰富，可对目前使用的抢答器进行精确控制，特别是对多人抢答的控制可方便的实现。

通过设计一个抢答器，使我们系统掌握可编程控制器的基本原理、功能、应用、程序设计方法和编程技巧，是我们掌握一些基本机型，掌握PLC控制技术的基本原理和应用，并学习PLC编程的多样性、灵活性，是我们掌握PLC 在实际应用中的控制作用、动作顺序与原理，为今后从事自动化控制领域的工作打下坚实的基础。

同时，在设计过程中还能培养我们独立工作能力与创造力，综合运用专业及基础知识的能力，解决实际工程技术问题的能力，查阅图书资料、绘图、书写报告的能力。

关键词 plc 抢答器方便精确第一章绪论可编程控制器（PLC）是一种新型的通用自动化控制装置，它将传统的继电器控制技术、计算机技术和通讯技术融为一体，具有控制功能强，可靠性高，使用灵活方便，易于扩展等优点而应用越来越广泛。

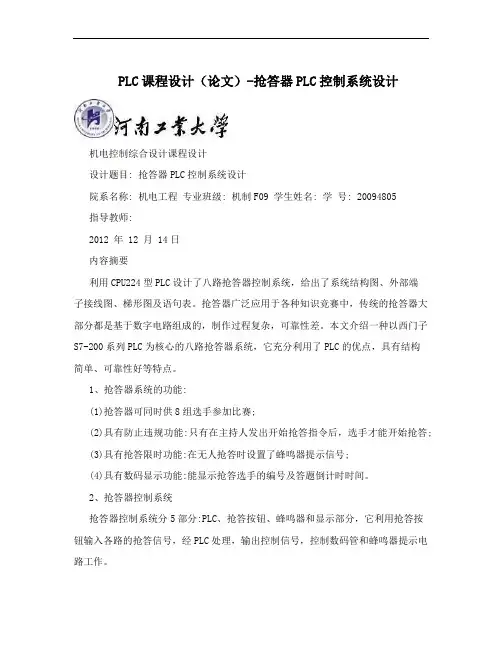

PLC课程设计（论文）-抢答器PLC控制系统设计机电控制综合设计课程设计设计题目: 抢答器PLC控制系统设计院系名称: 机电工程专业班级: 机制F09 学生姓名: 学号: 20094805指导教师:2012 年 12 月 14日内容摘要利用CPU224型PLC设计了八路抢答器控制系统，给出了系统结构图、外部端子接线图、梯形图及语句表。

抢答器广泛应用于各种知识竞赛中，传统的抢答器大部分都是基于数字电路组成的，制作过程复杂，可靠性差。

本文介绍一种以西门子S7-200系列PLC为核心的八路抢答器系统，它充分利用了PLC的优点，具有结构简单、可靠性好等特点。

1、抢答器系统的功能:(1)抢答器可同时供8组选手参加比赛;(2)具有防止违规功能:只有在主持人发出开始抢答指令后，选手才能开始抢答;(3)具有抢答限时功能:在无人抢答时设置了蜂鸣器提示信号;(4)具有数码显示功能:能显示抢答选手的编号及答题倒计时时间。

2、抢答器控制系统抢答器控制系统分5部分:PLC、抢答按钮、蜂鸣器和显示部分，它利用抢答按钮输入各路的抢答信号，经PLC处理，输出控制信号，控制数码管和蜂鸣器提示电路工作。

关键词:PLC;抢答器;倒计时;数码管显示;梯形图;语句表目录第1章引言 (1)1.1 设备概况 (1)1.2 控制要求 .......................................................... 1 第2章系统设计 (2)2.1 抢答器系统组成 (2)2.2 系统设计过程 (2)2.3 工作过程设计 (3)2.4 硬件接线图及，,端子分配表 (5)2.5调试运行 (7)2.6梯形图 (8)2.7语句表 ...........................................................20 结论与设计总结 (25)谢辞 ....................................................................26参考文献 (27)第1章引言利用CPU224型PLC设计了八路抢答器控制系统，给出了系统结构图、外部端子接线图、梯形图及语句表。

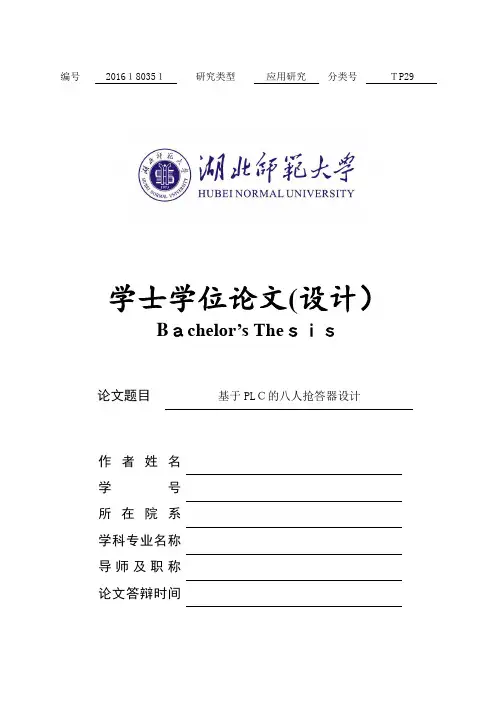

编号2016１8035１研究类型应用研究分类号ＴP29学士学位论文(设计）Bａchelor’s Theｓｉｓ论文题目基于PLＣ的八人抢答器设计作者姓名学号所在院系学科专业名称导师及职称论文答辩时间学士学位论文(设计)诚信承诺书目录1绪论.................................................... 错误!未定义书签。

1。

1 选题背景ﻩ错误!未定义书签。

1．2 选题意义........................................ 错误!未定义书签。

1.３抢答器在国内外发展现状ﻩ12 设计方案ﻩ错误!未定义书签。

２。

１ PLC简介........................................ 错误!未定义书签。

2。

2 组态王简介ﻩ错误!未定义书签。

２。

3 PＬＣ八人抢答器ﻩ错误!未定义书签。

3 系统设计ﻩ错误!未定义书签。

3。

１硬件设计ﻩ错误!未定义书签。

3.２软件设计ﻩ错误!未定义书签。

3.３实验结果与分析 (19)4 总结与展望............................................. 错误!未定义书签。

4.1 总结.............................................. 错误!未定义书签。

4。

2 展望ﻩ2２5 参考文献ﻩ错误!未定义书签。

基于PLＣ的八人抢答器设计杨波（指导老师杨锦园副教授）(湖北师范大学机电与控制工程学院中国黄石４３５002)摘要:随着国家的发展和文化的不断进步，随处可见的社会活动，校园中的各类竞赛以及电视节目中的智力节目经常会有抢答环节，如果靠人眼来进行抢答的判断,会有较大的误差，无法做出公平公正的判断。

这时就会需要抢答器，它可以代替人眼经行判断。

最初的抢答器大多是由模拟电路，数字电路和混合电路组合构成。

本课程设计是基于PLC八人八位抢答器,其结构简单，抗干扰能力强，运行稳定可靠,定时准确，可方便地设置定时时间,编程容易，功能扩展方便,修改灵活.关键字:PLC；抢答器;系统；控制中图分类号：TP29The Dｅｓign of RｅsｐondｅｒｆoｒEight PeｒsonsBaｓｅd ｏｎPLＣYang Bo (Tutor:Yaｎg Jｉnｙuan )(Collｅｇｅof Mechatronｉｃs and ContrｏｌEnginｅeｒｉng，Ｈubｅi NorｍaｌＵnｉverｓity, Huaｎgshi, Ｃhinａ, 4３5002)Ａｂstｒact:Wｉｔh the devｅlｏpmenｔof countrｙand tｈe progreｓｓing of soc ｉａl,therｅａrｅｍany ｓocｉａｌａｃtivｉties,the competitiｏｎs of scｈool aｎd intelligｅnce progrａｍon TVｗhich ｏften need the answer liｎk。

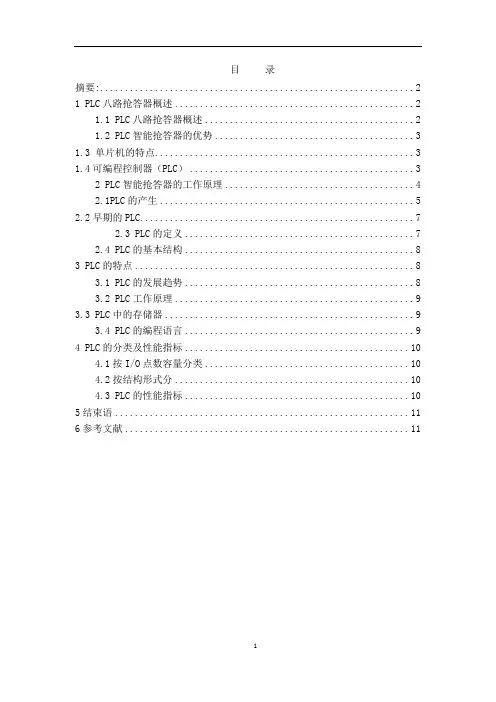

目录摘要: (2)1 PLC八路抢答器概述 (2)1.1 PLC八路抢答器概述 (2)1.2 PLC智能抢答器的优势 (3)1.3 单片机的特点 (3)1.4可编程控制器（PLC） (3)2 PLC智能抢答器的工作原理 (4)2.1PLC的产生 (5)2.2早期的PLC (7)2.3 PLC的定义 (7)2.4 PLC的基本结构 (8)3 PLC的特点 (8)3.1 PLC的发展趋势 (8)3.2 PLC工作原理 (9)3.3 PLC中的存储器 (9)3.4 PLC的编程语言 (9)4 PLC的分类及性能指标 (10)4.1按I/O点数容量分类 (10)4.2按结构形式分 (10)4.3 PLC的性能指标 (10)5结束语 (11)6参考文献 (11)摘要:近年来随着科技的飞速发展， PLC的应用不断地走向深入，同时带动传统的控制检测技术的不断更新，可编程控制器由于其优良的控制性能，极高的可靠性，在各行各业中的应用日益广泛普及。

对于抢答器其广泛用于电视台、商业机构、企事业工会组织、俱乐部及学校等单位组织举办各种知识、技术竞赛及文娱活动时作抢答之用，为竞赛增添了刺激性、娱乐性，在一定程度上丰富了人们的业余生活，并且给人的视觉效果非常好，是各单位开展素质教育、精神文明乐活动的必备产品。

本次设计是利用PLC（Programmable Logic Controller）对PLC控制的八路智力抢答器进行控制。

首先，选择这个题目之后，我对本次设计进行了全面的思考。

使自己对本次设计有一个大致的总体思路，然后仔细分析PLC控制的八路智力抢答器的工作原理，以及它的一些工作过程，分析后得出它主要需要完成主持人的控制、选手的抢答、报警、计时及输出显示功能等。

考虑到只是PLC控制的八路智力抢答器则输出端口需要25个，输入端口需要11个，由于PLC具有可靠性高、体积小、通用性、使用方便等优点，因此，我决定选用SIMATIC S7-200 系列的CPU226和数字量扩展模块EM223作为本次设计的PLC。

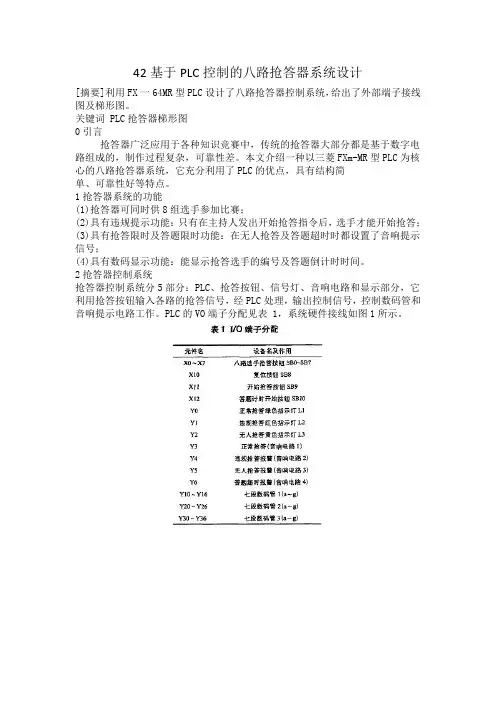

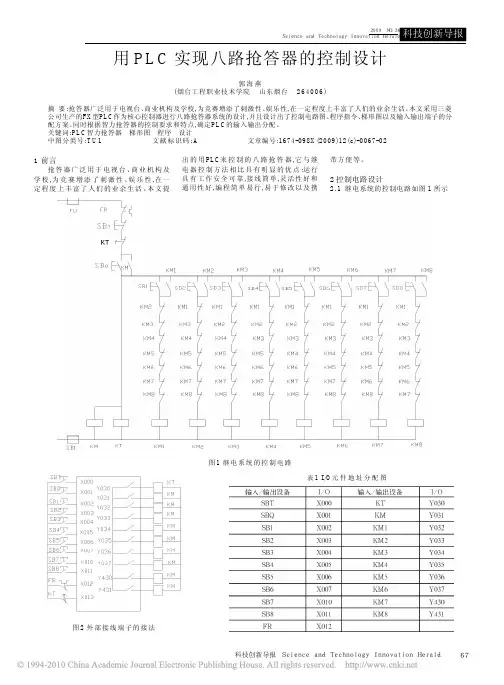

42基于PLC控制的八路抢答器系统设计[摘要]利用FX一64MR型PLC设计了八路抢答器控制系统，给出了外部端子接线图及梯形图。

关键词 PLC抢答器梯形图0引言抢答器广泛应用于各种知识竞赛中，传统的抢答器大部分都是基于数字电路组成的，制作过程复杂，可靠性差。

本文介绍一种以三菱FXm-MR型PLC为核心的八路抢答器系统，它充分利用了PLC的优点，具有结构简单、可靠性好等特点。

1抢答器系统的功能(1)抢答器可同时供8组选手参加比赛；(2)具有违规提示功能：只有在主持人发出开始抢答指令后，选手才能开始抢答；(3)具有抢答限时及答题限时功能：在无人抢答及答题超时时都设置了音响提示信号；(4)具有数码显示功能：能显示抢答选手的编号及答题倒计时时间。

2抢答器控制系统抢答器控制系统分5部分：PLC、抢答按钮、信号灯、音响电路和显示部分，它利用抢答按钮输入各路的抢答信号，经PLC处理，输出控制信号，控制数码管和音响提示电路工作。

PLC的VO端子分配见表 1，系统硬件接线如图1所示。

3程序设计3。

1梯形图系统控制部分及数码管 1显示部分梯形图如图2、图3所示。

3。

2工作过程(1)每当主持人发出开始抢答指令(即按下×1 1按钮)后，哪组选手最先按下抢答按钮，则数码管1就显示该组的编号，同时绿色指示灯亮、音响电路 1给出音响提示信号(设持续3s)，以指示抢答成功，并对其后的抢答信号不再响应，选手答题完毕后，由主持人按下复位按钮，系统才能开始下一轮抢答。

(2)违规抢答：若选手在未开始抢答时提前抢答了，则视为违规，违规时数码管 1显示其编号，同时红灯亮、音响电路 2发出声响。

(3)抢答限时：当主持人按下开始抢答按钮后，定时器 T0开始计时 (设定时10s)，若 10s时限到时仍无人抢答，则黄灯亮、音响电路 3发出声响，以示选手放弃该题。

(4)答题限时：在抢答成功后，主持人按下答题计时开始按钮 SB10，秒脉冲辅助继电器开始工作，并利用响应的指令，使数码管 2、3上显示答题倒计时时间 (该时间可根据需要调节，此处设定为 50s)，数码管 2显示时间十位，数码管 3显示时间个位，选手必须在设定的时间内完成答题，否则，音响电路 4发出答题超时报警信号。

设计题目：八人抢答器PLC控制系统设计系别：电气工程及其自动化说明：1、此表一式三份，系、学生各一份，报送院教务科一份。

2、学生那份任务书要求装订到课程设计报告前面。

电气工程学院教务科摘要随着我国经济和文化实业的发展，在很多公开竞争场合要求有公正的竞争裁决，诸如证券、股票交易及各种智力竞赛等，因此出现了抢答器。

最初的抢答器是由优先权编码器构成的逻辑电路，其运算速度慢，线路复杂，可靠性不高，功能也比较简单，特别是当抢答路数很多时，实现起来就更加困难。

因此，一种能够体现竞赛的公开、公平、公正性的知识竞赛抢答器成为一种需求。

本设计将以PLC为核心设计了系统结构图、程序指令、梯形图以及输入输出端子的分配方案，在保留了原始抢答器的基本功能的同时又增加一系列的实用功能并简化其电路结构，其将以其控制方便，灵活，只要改变输入PLC的控制程序，便可改变竞赛抢答器的抢答方案，从而使得竞赛不断完善其公平、公正性。

关键词：PLC；竞赛抢答器；七段译码器I目录摘要 (I)目录 (II)第一章绪论 (1)第二章概述 (2)2．1 PLC的简单介绍 (2)2．2 PLC八人抢答器 (2)第三章抢答器的功能与工作流程 (4)第四章抢答器的硬件设计 (6)4．1 PLC控制器 (6)4．2 显示数码管 (6)4．3 系统其它硬件 (6)4.4 I/O口分配与硬件连接电路 (7)第五章软件的设计 (10)5．1 抢答开始部分程序 (10)5．2 选手按钮部分程序 (10)5．3 选手违规提前抢答程序 (11)5．4 选手抢答成功后音响及计时程序 (11)5．5 数码管1显示选手编号部分程序 (12)5．6 数码管3显示0条件程序 (13)5．7 数码管3显示9-1条件程序 (14)5．8 数码管啊2显示3、2、1、0条件程序 (15)5．9 数码管2、3显示倒计时时间程序 (16)第六章总结 (17)参考文献 (18)附录 (19)（一）.程序块一 (19)（二）.程序块二 (20)（三）.程序块三 (21)（四）.程序块四 (22)（五）程序块五 (23)II第一章绪论随着我国经济和文化事业的发展，在很多公开竞争场合要求有公正的竞争裁决，诸如证券、股票交易及各种智力竞赛等,因此出现了抢答器。

电气工程学院课程设计说明书设计题目：八人抢答器PLC控制系统设计系别：电气工程及其自动化年级专业：09级使用电子技术学号：0901********学生姓名：指导教师：郭忠南等电气工程学院《课程设计》任务书课程名称：电气控制和PLC课程设计基层教学单位：电气工程及自动化系指导教师：郭忠南等学号0901******** 学生姓名（专业）班级09应电4 班设计题目8人抢答器PLC控制系统设计设计技术参数1）抢答器同时供8名选手或8个代表队比赛，分别用8个按钮S0 ~ S7表示。

2）设置一个系统清除和抢答控制开关S，该开关由主持人控制。

3）抢答器具有锁存和显示功能。

即选手按动按钮，锁存相应的编号，并在LED数码管上显示，同时扬声器发出报警声响提示。

选手抢答实行优先锁存，优先抢答选手的编号一直保持到主持人将系统清除为止。

其他要求查阅相关文献。

设计要求1) 根据控制要求，进行电气控制系统硬件电路设计，包括PLC硬件配置电路。

2) 根据控制要求，编制PLC控制程序3) 按要求编写设计说明书并绘制A1幅面图纸一张。

参考资料1、《PLC电气控制技术》漆汉宏主编机械工业出版社20082、图书馆各类期刊文献相关数据库3、相关电气设计手册周次第一周第二周应完成内容完成全部方案设计：周一、二：查、阅相关参考资料周二至周五：方案设计周六、日：设计方案完善周一、二：完成设计说明书周三、四：绘制A1设计图纸周五：答辩考核指导教师签字基层教学单位主任签字说明：1、此表一式三份，系、学生各一份，报送院教务科一份。

2、学生那份任务书要求装订到课程设计报告前面。

电气工程学院教务科摘要随着我国经济和文化实业的发展，在很多公开竞争场合要求有公正的竞争裁决，诸如证券、股票交易及各种智力竞赛等，因此出现了抢答器。

最初的抢答器是由优先权编码器构成的逻辑电路，其运算速度慢，线路复杂，可靠性不高，功能也比较简单，特别是当抢答路数很多时，实现起来就更加困难。

中州大学工程技术学院可编程控制器课程设计设计题目：抢答器PLC控制系统专业：应用电子班级：姓名：学号：指导教师：摘要可编程控制器（简称PLC或PC）是以微处理器为核心，将微型计算机技术、自动化技术及通信技术融为一体的高可靠性的工业自动化控制装置。

它具有控制能力强、可靠性高、配置灵活、编程简单、使用方便、易于扩展等优点，已经广泛地应用在各行各业的生产过程的自动控制中。

随着微电子技术的发展，20世纪70年代中期以来，由于大规模集成电路和微处理器在PLC中的应用，使PLC的功能不断增强，它不仅能执行逻辑控制、顺序控制、计时及计数控制，还增加了算术运算、数据处理、通信等功能，具有处理分支、中断、自诊断的能力，使PLC更多地具有了计算机的功能。

实用抢答器的这一产品是各种竞赛活动中不可缺少的设备，无论是学校、工厂、军队还是益智性电视节目，都会举办各种各样的智力竞赛，都会用到抢答器。

目前市场上已有的各种各样的智力竞赛抢答器绝大多数都是早期设计的，只具有抢答锁定功能的一个电路，以模拟电路、数字电路或者模拟电路与数字电路相结合的产品，这部分抢答器已相当成熟。

现在的抢答器具有计时、定时、自动（或手动）复位、报警（即声响提示）、屏幕显示等多种功能。

但功能越多的电路相对来说就越复杂，且成本偏高，故障多，显示方式简单（有的甚至没有显示电路），无法判断提前抢答按钮的行为，不便于电路升级换代。

本设计要求就是利用PLC作为核心部件进行逻辑控制及信号的产生，用PLC本身的优势使竞赛真正公平、公正、公开。

本课程设计是基于欧姆龙公司SYSMAC-C系列，以CPM1A为样机制作的。

关键字：可编程控制器欧姆龙抢答器SummaryProgrammable controller (PLC or PC) is a microprocessor core, the micro-computer technology, automation technology and communication technology integration inhigh-reliability industrial automation control devices. It has control, high reliability, flexible configuration, programming is simple, easy to use, easy to extend the advantages of all walks of life have been widely used in automatic control of the production process. With the development of microelectronics technology, since the mid-70s of the 20th century, due to large scale integrated circuits and microprocessors in the PLC application, to continuously strengthen the functions of PLC, which not only can perform logic control, sequence control, timing and counting control, also increased the arithmetic operations, data processing, communications and other functions, has the processing branch, interrupt, self-diagnosis ability, so that PLC more with the computer's functionality.Practical Responder This product is indispensable for a variety of competitions in the equipment, whether it is schools, factories, military or puzzle of television programs, will host a variety of intellectual competition, will be used in answering device. The market has a variety of intellectual competition Responder overwhelming majority of early design, the only lock function has the answer in a circuit to analog circuits, digital circuits or analog circuits and digital integrated circuit products, This part of the Responder is quite mature. Responder now has time, time, automatic (or manual) reset the alarm (that is audible alert), the screen display and other functions. However, the more circuit functions are relatively more complex and high cost, failure and more, display simple (and some did not even show circuit), can not determine in advance answer in the behavior of the button, the circuit is not easy to upgrade. This design is the use of PLC logic control as the core components and signal generation, with the advantages of PLC itself to contest truly fair, just and open. The course design is based on Omron SYSMAC-C Series, to CPM1A for the prototype production.Keyword：Programmable Controller Omron Responder目录一PLC 概述 (1)1.1 PLC的命名与定义 (1)1.2 PLC的主要特点、主要功能及应用范围 (1)1.2.1 PLC的主要特点： (1)1.2.2 PLC的主要功能 (2)1.2.3 PLC的应用范围 (3)1.3发展趋势 (3)二控制要求 (4)三I/O通道分配及I/O接线图 (5)四设计梯形图程序 (6)致谢 (18)参考文献 (19)抢答器PLC控制系统设计一PLC 概述随着微处理器、计算机和数字通信技术的飞速发展，计算机控制已扩展到所有的控制领域。
