1.1指导书概述1.2目的本指导书旨在祥述功能测试的实施方法及目的，供给测试规划人员与实施人员一个依循的准则及流程方法。
其中包含测试工具的使用及测试准则。
1.3范围本程序还用于研发生产处所有方案。
1.4术语与缩写无。
1.5参考文件下列文件中的条款通过本技术规范的引用而成为本技术规范的条款。
凡是标注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本技术规范，然而，鼓励根据本技术规范达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本技术规范。
GB/T 18487.1-2001 电动车辆传导充电系统一般要求GB/T 20234-2006 电动汽车传导充电用插头、插座、车辆耦合器和车辆插孔通用要求GB/T 17215.321-2008 交流电测量设备特殊要求第21部分：静止式有功电能表(1级和2级)GB/T 11463 电子测量仪器可靠性试验GB/T 17626.4-2008 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验GB/T 17626.11-2008 电磁兼容试验和测量技术电压暂降、短时中断和电压变化抗扰度试验GB/T 17626.12-2008 电磁兼容试验和测量技术振荡波抗扰度试验GB 2099.1-2008 家用和类似用途插头插座第1部分：通用要求GB 9254-2008 信息技术设备的无线电骚扰限值和测量方法GB 17625.1-2003 电磁兼容限值谐波电流发射限值(设备每相输入电流≤16A)GB 6587.1 电子测量仪器环境试验总纲GB 6587.5 电子测量仪器冲击试验GB 4208-2008 外壳防护等级GB9286-1998 色漆和清漆漆膜的划格试验DL/T 645-2007 多功能电能表通信协议Q/CSG11516.1-2010 电动汽车充电设施通用技术要求Q/CSG11516.2-2010 电动汽车充电站及充电桩设计规范Q/CSG 11516.4-2010 电动汽车交流充电桩技术规范SZDB/Z 29.1—2010 电动汽车充电系统技术规范第1部分：通用要求SZDB/Z 29.2—2010 电动汽车充电系统技术规范第2部分：充电站及充电桩设计规范SZDB/Z 29.4—2010 电动汽车充电系统技术规范第4部分：车载充电机SZDB/Z 29.5—2010 电动汽车充电系统技术规范第5部分：交流充电桩1.6适合人员所有充电桩研发测试人员。

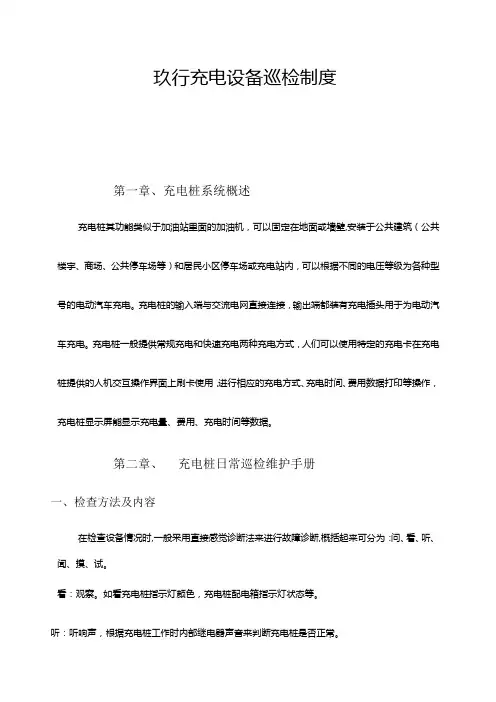

玖行充电设备巡检制度第一章、充电桩系统概述充电桩其功能类似于加油站里面的加油机，可以固定在地面或墙壁,安装于公共建筑（公共楼宇、商场、公共停车场等）和居民小区停车场或充电站内，可以根据不同的电压等级为各种型号的电动汽车充电。
充电桩的输入端与交流电网直接连接，输出端都装有充电插头用于为电动汽车充电。
充电桩一般提供常规充电和快速充电两种充电方式，人们可以使用特定的充电卡在充电桩提供的人机交互操作界面上刷卡使用，进行相应的充电方式、充电时间、费用数据打印等操作，充电桩显示屏能显示充电量、费用、充电时间等数据。
第二章、充电桩日常巡检维护手册一、检查方法及内容在检查设备情况时,一般采用直接感觉诊断法来进行故障诊断,概括起来可分为：问、看、听、闻、摸、试。
看：观察。
如看充电桩指示灯颜色，充电桩配电箱指示灯状态等。
听：听响声，根据充电桩工作时内部继电器声音来判断充电桩是否正常。
闻：凭借充电桩内部发出的气味来诊断。
摸：用手摸试。
如充电桩表面有无温度过高现象，内部有无水汽凝结现象。
试：试验验证。
如按下充电桩内部断路器漏电测试按钮，断路器是否能够自动断开等。
1.充电车位环境检查(1)检查充电车位清洁情况，有无杂物(2)照明情况是否良好，有无应急照明(3)充电桩表面、充电桩上有无异物(4)检查充电桩供电及通讯线管道或桥架连接是否良好，有无断裂情况(5)检查充电位消防设施充电位的消防设施齐全(6)有无应急消防操作指导(7)核对充电桩运行保养记录，了解机组运行保养状况2.充电桩整体状况检查(1)充电桩底座是否有损坏，裂痕，倾斜现象；(2)检查充电桩本身及布线管道或桥架各部件的安装情况，各附件安装的稳固程度，及固定膨胀螺栓相连是否牢靠；(3)充电桩固定情况检查，有无脱落，晃动现象；(4)充电枪是否脱落，枪头是否插在枪位内，充电桩内部及枪头内部有无残留水；(5)充电桩进线接线端子，通讯线接线接线端子，有无松动，烧黑，充电桩内部元器件安装牢靠，无损伤，无脱落；(6)充电桩电缆布线合理，使用软线连接，各接线端子连接紧密无松动(7)充电桩内接地端子并有明显的标志，并接地良好3,充电桩配电柜的检查(1)配电柜柜门是否上锁；柜体上电源指示灯是否正常；配电柜是否掉落，倾斜；配电柜表面和内部是否有水气(2)配电柜内部是否安装防护网，柜门与柜体之间是否可靠接地(3)配电柜上方桥架是否松动，桥架盖板有无脱落现象(4)配电柜内部断路器接线螺丝是否有烧毁，烧黑现象，配电柜内部电流互感器，铜排，接线端子是否有烧毁，烧黑现象(5)断路器下方至充电桩配线是否排列整齐，线缆有无松动现象(6)配电柜内部接地铜排上接地线是否有松动，是否牢靠4,充电桩功能检查使用用户卡对每一台充电桩进行功能性检查，(1)用用户卡对每一台充电桩进行检查(2)充电桩是否供电，指示灯是否亮起(3)充电桩显小屏是否亮起(4)检查刷卡器是否能够正常刷卡(5)分别依次选择四种充电模式，检查四种模式是否能都够正常使用(6)检查充电接口是否能够使用5.外观安全检查(1)充电桩是否破损，变形，掉落(2)充电枪接口防护罩是否脱落，(3)充电桩充电接口防水保护罩是否掉落，破损(4)充电桩门锁是否损坏，柜门是否关闭(5)充电桩内部接地线是否脱落、松动，断路器、防雷器外观是否有损伤(6)充电桩内部是否有异味，有烧糊、黑色灰尘(7)充电桩内部电源、通讯接线是否牢靠，有无松动(8)充电桩外部配电管道或桥架卡扣螺丝是否有松动，脱落6.电气及控制系统检查(1)进线电缆和枪头的选用是否适合充电桩输入电压以及额定电流(2)充电桩良好的接地，端子并有明显的标志(3)充电桩独立电气回路对地及回路间的绝缘电阻应不低于规定。
直流充电桩操作说明一 界面介绍直流充电桩是通过充电桩上的触摸屏进行操作的。
触摸屏的软件界面如图1所示。
图1 直流充电桩操作界面1. 保护参数设定图2 保护参数设定区域➢ 停止电压设定保护值参数设定 充电电流设 定 系统状态指示标志运行数据显 示充电控制按钮停止电压是指在充电过程中，充电电压的最高上限值，当充电电压达到这个值时立刻停止充电。
设定这个值时，点击数值输入框，在弹出的数字键盘中输入相应的数值，停止电压比限定电压值要高。
➢限定电压设定限定电压是一个充电电压限定值，在充电过程中，充电电压达到这个值时，充电过程转为恒压充电，也就是电压一值保持不变，直到充满或者充电电流达到截止电流时停止。
设定这个值时，点击数值输入框，在弹出的数字键盘中输入相应的数值。
➢最大电流设定充电电流的上限值，点击数值框，在弹出的数字键盘中输入相应数值。
➢截止电流设定截止充电电流的设定值,当充电电压达到限定电压时，电压保持不变继续充电，而电流将会慢慢减小，直到达到截止充电电流会自动停机。
在设定截止电流时，点击数值框，在弹出的数字键盘中输入相应数值。
当所有保护参数设定好后，点击下方的“设置”按钮完成设定。
图3 数字键盘注：数字键盘使用方法：按相应数字输入，如有按错可按退位键< ，完成输入按OK键确认，或按 C 键放弃本次输入。
2.充电电流设定图4 充电电流设定在充电过程中，充电电流以用户设定的充电电流值为基准进行调节。
输入好充电电流后，点击“设定”按钮完成设定。
输入的充电电流必须小于之前设定的最大电流值。
3.系统状态指示标志系统状态指示标志包括设备状态、BMS状态、多功能状态和控制方式四个指示标志。
系统状态指示标志如下图所示。
图5 系统状态指示标志区域➢设备状态设备状态是指充电机的状态，充电机的状态包括无通讯、停机、运行、保护、急停五个状态。
无通讯是指充电桩和充电机连接超时，无法进行通讯。
停机是没有充电时的状态，当充电完成后，也会恢复到停机状态。

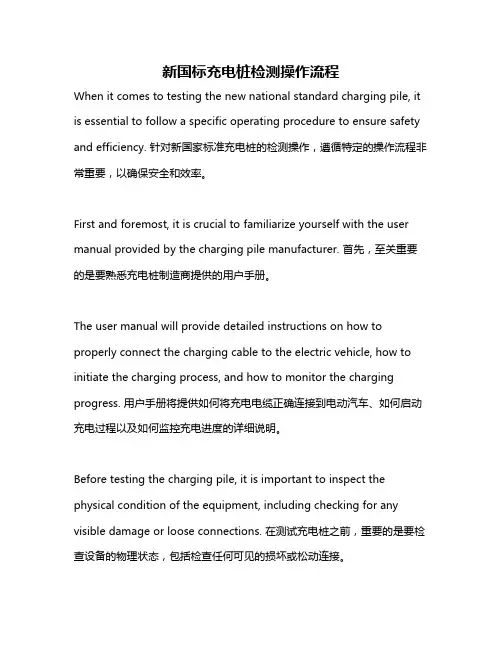

新国标充电桩检测操作流程When it comes to testing the new national standard charging pile, it is essential to follow a specific operating procedure to ensure safety and efficiency. 针对新国家标准充电桩的检测操作，遵循特定的操作流程非常重要，以确保安全和效率。
First and foremost, it is crucial to familiarize yourself with the user manual provided by the charging pile manufacturer. 首先，至关重要的是要熟悉充电桩制造商提供的用户手册。
The user manual will provide detailed instructions on how to properly connect the charging cable to the electric vehicle, how to initiate the charging process, and how to monitor the charging progress. 用户手册将提供如何将充电电缆正确连接到电动汽车、如何启动充电过程以及如何监控充电进度的详细说明。
Before testing the charging pile, it is important to inspect the physical condition of the equipment, including checking for any visible damage or loose connections. 在测试充电桩之前，重要的是要检查设备的物理状态，包括检查任何可见的损坏或松动连接。
充电桩使用说明随着电动车的普及和推广，充电桩逐渐成为人们生活中不可或缺的一部分。
为了更好地满足用户的需求，确保充电桩的安全可靠运行，我们特别编写此使用说明，希望能帮助用户正确、方便地使用充电桩。
一、充电桩基本信息1. 型号：本充电桩型号为XXX。
2. 功率：本充电桩额定功率为X千瓦。
二、使用前的准备工作1. 安全环境：确保充电桩周围环境安全无隐患。
2. 检查连接线路：检查充电桩与电源之间的连接线路是否完好，无损坏或者松动现象。
3. 手机APP下载与注册：下载本充电桩对应的手机APP，并按照指示完成注册和绑定账号的操作。
三、充电桩使用步骤1. 插入电源：将充电桩的插头插入家庭电源插座中，确保电源正常供电。
2. 打开充电桩：通过手机APP上的开机按钮或者充电桩本身的启动按钮，将充电桩开机。
3. 扫描二维码：在手机APP上扫描充电桩上的二维码，确认要充电的电动车信息，并选择合适的充电模式。
4. 连接电动车：将电动车的充电插头接入充电桩的充电接口，确保插头与接口连接紧密，避免松动或者脱落现象。
5. 开始充电：在手机APP上点击“开始充电”按钮，充电桩即可开始为电动车充电。
6. 充电状态监控：通过手机APP上的数据显示，可以查看充电桩实时电量、充电时间等信息，方便用户掌握充电情况。
7. 充电完成：当充电桩达到设定的充电时间或者电量时，自动停止充电。
用户也可以在手机APP上手动停止充电。
8. 断开连接：充电完成后，将电动车的充电插头从充电桩的充电接口上拔出即可。
四、使用注意事项1. 安全第一：使用充电桩时，应确保自身安全，避免在充电过程中触碰充电桩或者充电插头。
2. 预约充电：如需提前预约充电时间，请在手机APP上进行预约操作。
3. 禁止私拉乱接：严禁私拉乱接线路电源，以免造成设备损坏或人身伤害。
4. 不得拆卸：禁止未经授权人员拆卸充电桩，如有故障或需要维护，请联系专业维修人员处理。
5. 温度适宜：充电过程中，充电桩及其周围温度可能会升高，请确保充电桩所处环境通风良好。

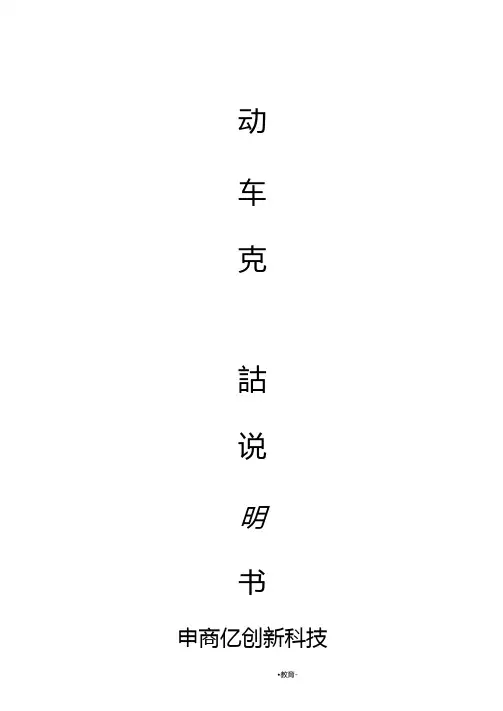

动车克詁说明书申商亿创新科技揚作前请仔佃闻映说朗节—.产鬲介翹：智能电动车丸电丸，是我公司专门为杨业小区、停车场以及其它电动车集中存放处设计，为电动车提供有後计量收妾充电的一种管理设备。
该设备是由一台控制麥和十二个两孔插座构成；技制器岀厂默认设査为识别-元硬币（可根据彖户要求定制使用代用币的机熨，能实现技币、刷卡两用），假币识别率可达到99.7%。
技制器有十二路供电输岀端d,每路通道具有独立的显示窗d与桂制换純，用户症技入硬币（或刷卡丿后，按下其中一个控制按健，技制器就会给按健对应的通道插座供电，各通道的工作状态則通过其对应的显示窗D显示。
该设备棵作简单、使用方便，旨准.％/•大电动车主、电动车管理方彻底解决充电难題。
二、产晶熨号：熨号：三.性能将点：1.操作简单，方便使用，全自助化，刷卡或技币后即可使用。
2.灵活的调整单住币数的尢电肘间＜20-990分钟丿，可灵活调整单住刷卡次数扣费全顿，如刷卡一次扣费0・3元、0.4元、0.5元、1・0元等。
3.精确显示充电側计肘（分钟丿,肘间为零后自动斯电。
4、充电兜成，延肘靳电，肘间归零。
5、精确控制过流保护，彖户可自行设置（分三个档住丿o6、余额杳询功能，随肘拿握筋协情况。
7、IC卡可勺由加宏，不能和互通用，保证用卡安全。
8、电子计数，及肘对收益了如指拿，更方便合作式经營管理。
9.具有斯亀诃忆功能，停电后再来电肘可以自动倉动新电肘的状恚。
10,安装快捷方便，民用电220 V交流电源即可安裝和使用。
11.可对十二台车（戎多台车丿同肘充电，无需排队，达到集中管理的目的。
12,智能CPU识币糸统，陆钓币、陆伪币、防电击功能，•逾码保护功能等。
备注：根据空户需求钱序不同，功能特点稠倉区别，钠■家户购矣前了鮮令己购矣卢鸟的特点。
以免卢生镁解。
切、部件名称图解•教育-五.圭要技术指栋卄形尺寸：260mm （长丿 X 102mm （宽丿 X426 mm （壽丿净重：9kg工作电海： AC175V-220V /50Hz 环境诅嵐： ・ 20°C*55°C单炼最大綸岀电浇：1.5A 恳输入最大电浇：18A 椅机功率:v 3W尢电“12路忘安裝说明k 选择安装于车棚及停车场方便电动车充电的堆、柱上，根据俞体背面四 个孔的孔距，心堆、柱上打孔，分别用两个6亳*膨胀螺丝和两个6亳耒勺攻螺 丝固岌俞体。

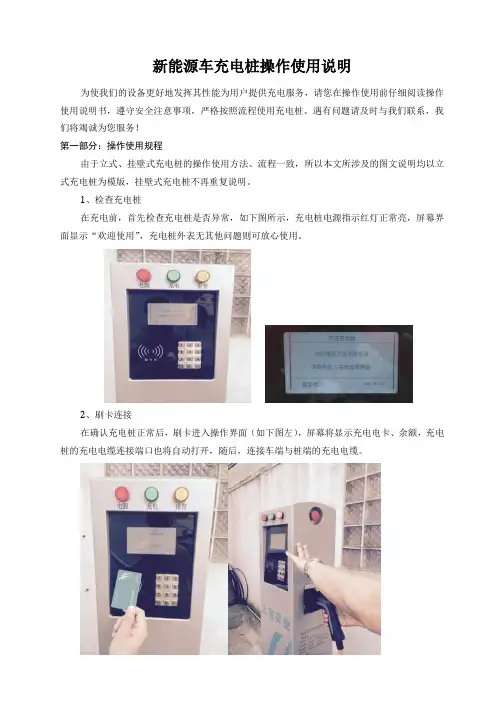

新能源车充电桩操作使用说明为使我们的设备更好地发挥其性能为用户提供充电服务，请您在操作使用前仔细阅读操作使用说明书，遵守安全注意事项，严格按照流程使用充电桩。
遇有问题请及时与我们联系，我们将竭诚为您服务！第一部分：操作使用规程由于立式、挂壁式充电桩的操作使用方法、流程一致，所以本文所涉及的图文说明均以立式充电桩为模版，挂壁式充电桩不再重复说明。
1、检查充电桩在充电前，首先检查充电桩是否异常，如下图所示，充电桩电源指示红灯正常亮，屏幕界面显示“欢迎使用”，充电桩外表无其他问题则可放心使用。
2、刷卡连接在确认充电桩正常后，刷卡进入操作界面（如下图左），屏幕将显示充电电卡、余额，充电桩的充电电缆连接端口也将自动打开，随后，连接车端与桩端的充电电缆。
3、操作选择在充电电缆正常连接之后，按照用户需求选择充电方式，随后确认充电选择。
4、刷卡启动在完成上述操作且无任何异常时，接下来便可刷卡启动充电（如下左图）。
启动后，充电桩绿色充电指示灯常亮，界面将显示本次充电电量、充电金额以及充电卡余额（如下右图）。
5、完成充电在结束充电之前，请先检查本次充电电量、金额以及卡内余额是否正常，确认无误便可刷卡退出，然后再拔出连接电缆结束充电。
第二部分：安全注意事项1、请严格按照上述操作规程进行充电，非紧急事故请勿按下红色急停按钮，否则后果自负。
2、充电桩是带电设备，为了您的人生安全，请勿擅自打开、拆卸设备操作。
3、在充电过程中，如果发现有异常现象（如异响、电流波动等），请不要慌张，充电桩带有各种保护功能，一般不会对车辆造成损伤，请及时联络相关专业管理人员。
4、严禁在未拔出充电枪时，行驶电动汽车。
5、请车主自行配备符合国家标准的充电线缆。

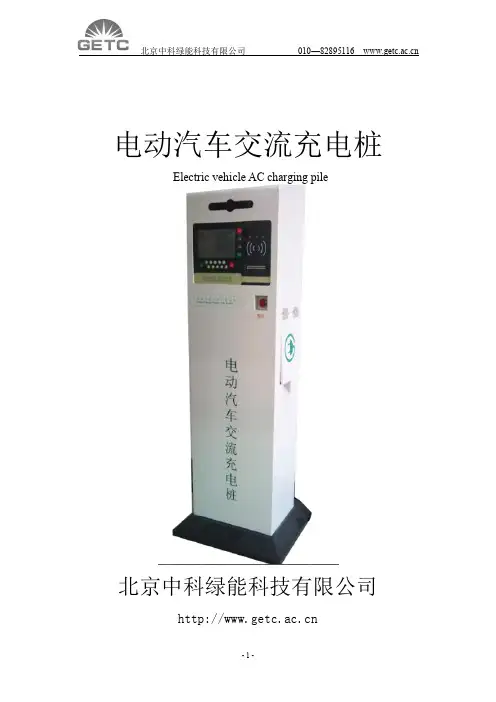

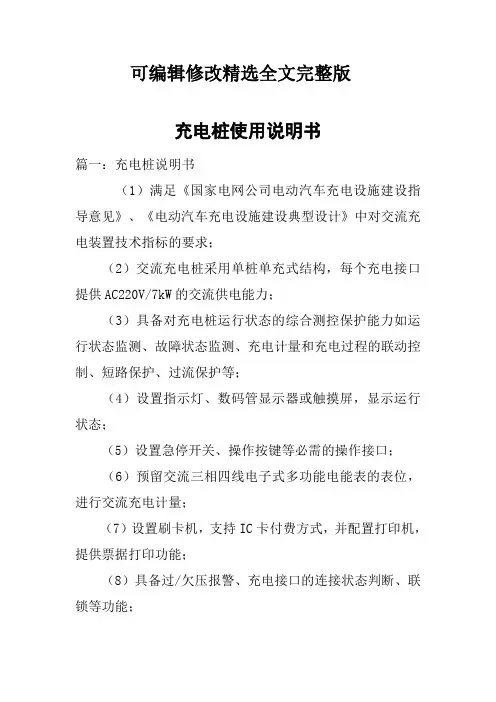

可编辑修改精选全文完整版充电桩使用说明书篇一：充电桩说明书（1）满足《国家电网公司电动汽车充电设施建设指导意见》、《电动汽车充电设施建设典型设计》中对交流充电装置技术指标的要求；（2）交流充电桩采用单桩单充式结构，每个充电接口提供AC220V/7kW的交流供电能力；（3）具备对充电桩运行状态的综合测控保护能力如运行状态监测、故障状态监测、充电计量和充电过程的联动控制、短路保护、过流保护等；（4）设置指示灯、数码管显示器或触摸屏，显示运行状态；（5）设置急停开关、操作按键等必需的操作接口；（6）预留交流三相四线电子式多功能电能表的表位，进行交流充电计量；（7）设置刷卡机，支持IC卡付费方式，并配置打印机，提供票据打印功能；（8）具备过/欠压报警、充电接口的连接状态判断、联锁等功能；（9）提供完善的通讯功能，采用GPRS及以太网接口，可根据需要上传交流充电桩的运行状态参数，接受远程控制命令。
应遵循的主要标准电动汽车技术标准：GB/T 18487.1-20XX《电动车辆传导充电系统一般要求》GB/T 18487.2-20XX《电动车辆传导充电系统电动车辆与交流/直流电源的连接要求》GB/T 18487.3-20XX《电动车辆传导充电系统电动车辆与交流/直流充电机（站）》GB/T 20234-20XX《电动汽车传导充电用插头、插座、车辆耦合器和车辆插孔通用要求》电气技术标准：GB/T 17215.322-20XX《静止式有功电能表 0.2S 级和0.5S 级》 GB 17625.2-20XX《电磁兼容限值对每相额定电流≤16A且无条件接入的设备在公用低压供电系统中产生的电压变化、电压波动和闪烁的限制》GB 17625.3-20XX《电磁兼容限值对额定电流大于16A 的设备在低压供电系统中产生的电压波动和闪烁的限制》DL/T 620-1997《交流电气装置的过电压保护和绝缘配合》 DL/T 621-1997《交流电气装置的接地》GJB 3855-1999《智能充电机通用规范》国家电网公司标准：Q/GDW 399-20XX《电动汽车交流供电装置电气接口规范》Q/GDW 400-20XX《电动汽车充放电计费装置技术规范》以及其他相关标准（以上标准均执行最新版本）充电桩人机界面人机界面采用液晶触摸屏或其它方式，尺寸为5.7吋（可根据客户要求改为7寸、10寸等），显示信息丰富，界面友好充电桩状态指示故障指示灯：设置1个红灯，是故障信号总的指示灯，指示的故障包括联锁失败、过流、过压、欠压、失电、断路器跳闸、打印机故障、刷卡机故障；运行状态指示灯：设置1个绿灯，绿灯闪烁指示在充电状态，绿灯常亮指示充电完成或空闲状态；指示灯采用LED灯带的方式，设置在充电桩的顶部；背光照明指示灯：光控方式，采用光控开关，天黑后自动点亮，安装在透光板后部。

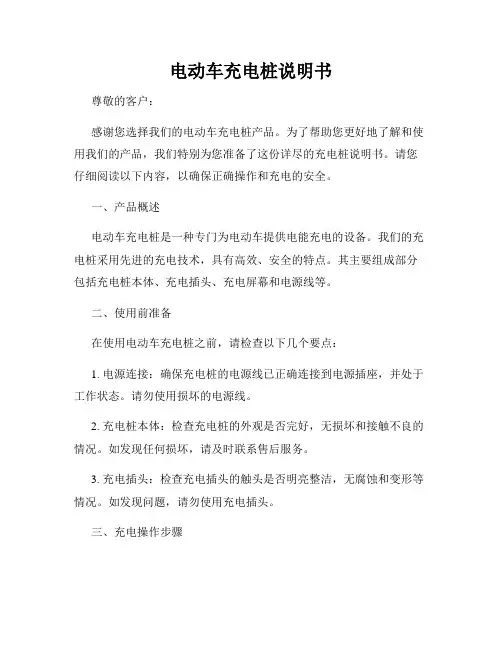

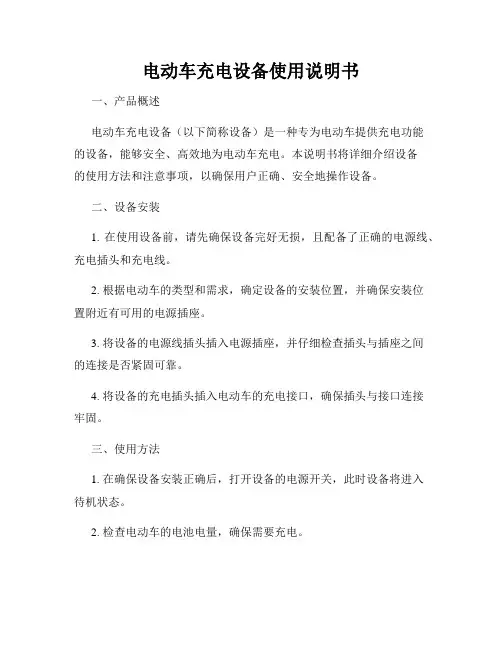

电动车充电桩说明书尊敬的客户：感谢您选择我们的电动车充电桩产品。
为了帮助您更好地了解和使用我们的产品，我们特别为您准备了这份详尽的充电桩说明书。
请您仔细阅读以下内容，以确保正确操作和充电的安全。
一、产品概述电动车充电桩是一种专门为电动车提供电能充电的设备。
我们的充电桩采用先进的充电技术，具有高效、安全的特点。
其主要组成部分包括充电桩本体、充电插头、充电屏幕和电源线等。
二、使用前准备在使用电动车充电桩之前，请检查以下几个要点：1. 电源连接：确保充电桩的电源线已正确连接到电源插座，并处于工作状态。
请勿使用损坏的电源线。
2. 充电桩本体：检查充电桩的外观是否完好，无损坏和接触不良的情况。
如发现任何损坏，请及时联系售后服务。
3. 充电插头：检查充电插头的触头是否明亮整洁，无腐蚀和变形等情况。
如发现问题，请勿使用充电插头。
三、充电操作步骤1. 将电动车停靠在充电桩附近，确保充电桩与电动车之间的距离适当，方便插拔充电插头。
2. 打开电动车充电接口盖，将充电插头插入电动车的充电接口中。
确保插入完全且无松动。
3. 检查充电桩上的充电屏幕，确认相关信息（如电流、电压、充电时间等）显示正常。
4. 启动充电桩：按下充电桩上的启动按钮，等待充电桩发出充电指令信号。
5. 充电过程中，请密切观察充电屏幕的显示，确保充电过程正常进行。
6. 当电动车达到预设的充电时间或电量时，断开充电插头连接。
先拔充电插头，再关闭电动车的充电接口盖。
7. 使用完毕后，请关闭充电桩的电源开关，确保电源线已拔出插座。
四、注意事项1. 充电桩的使用环境应保持通风良好，远离易燃易爆物品，避免雨水浸泡。
2. 充电桩仅用于充电电动车，禁止用于其他用途。
3. 请勿在未经授权的情况下拆卸、修理充电桩。
如遇故障，请联系售后服务。
4. 使用过程中如发现异常情况（如异味、冒烟等），请立即停止使用，并联系售后服务。
五、维护保养1. 定期清洁充电桩，避免灰尘和杂物积累。
