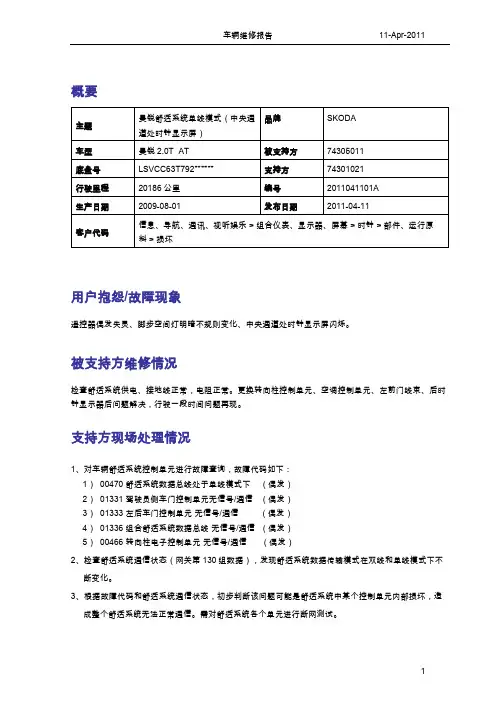

概要
用户抱怨/故障现象
遥控器偶发失灵、脚步空间灯明暗不规则变化、中央通道处时钟显示屏闪烁。
被支持方维修情况
检查舒适系统供电、接地线正常，电阻正常。
更换转向柱控制单元、空调控制单元、左前门线束、后时钟显示器后问题解决，行驶一段时间问题再现。
支持方现场处理情况
1、对车辆舒适系统控制单元进行故障查询，故障代码如下：
1）00470 舒适系统数据总线处于单线模式下（偶发）
2）01331 驾驶员侧车门控制单元无信号/通信（偶发）
3）01333 左后车门控制单元无信号/通信（偶发）
4）01336 组合舒适系统数据总线无信号/通信（偶发）
5）00466 转向柱电子控制单元无信号/通信（偶发）
2、检查舒适系统通信状态（网关第130组数据），发现舒适系统数据传输模式在双线和单线模式下不
断变化。
3、根据故障代码和舒适系统通信状态，初步判断该问题可能是舒适系统中某个控制单元内部损坏，造
成整个舒适系统无法正常通信。
需对舒适系统各个单元进行断网测试。
4、根据该车的表现（时钟显示屏闪烁），查阅电路图，发现该时钟是通过CAN连接在仪表线束内。
断
开后部时钟显示器，此时舒适系统数据传输模式保持在双线模式状态下。
再将原车后部时钟显示器连接在舒适系统中，舒适系统数据传输模式在双线和单线模式状态下不断变化。
5、判断该问题为后部时钟显示器内部损坏。
6、为避免舒适系统存在隐性故障，检查舒适系统在左A柱的接地点以及后部时钟到仪表台之间的舒适
总线线束，均未见异常。
至此，车辆问题解决。
为了服务更多的车友巴顿现在将昊锐可以用5053开通的隐藏功能一一公布出来方便大家能够对照编码修改自己喜欢的功能
这是用5053进去09中央电气系统选择07编码控制然后就会出来这样的页面对照上面划线的编码进行修改新的编码即可开通一些隐藏的功能
1.倒档后视镜下翻 1位置改为E8 （5053进去选择模块 52乘客侧车门 07编码控制第十位改成C）
2,遥控关闭车窗完毕转向灯闪烁一次提醒 2位置改为25
3,雾灯日间行车灯开启 3位置改成1 4位置改成83 5位置改成BC
4,雾灯回家功能（希望低配没有光感传感器的车友也可以开通这个功能巴顿没测试）6位置改成68
5,脚窝灯安装激活 7位置改成31 8位置改成43
6,雾灯日行灯亮度调节默认的亮度是95（最亮） 9位置改成DA（90%亮度） 9位置改成C6(70%亮度) 9位置改成B2（50%亮度）
7,超车灯5次闪烁打开5053软件选择模块 09中央电器系
统 10匹配点击向下的箭头倒数第2项转向灯循环按增调成
5 保存即可
8,尊雅记忆座椅迎宾功能打开5053软件选择模块 36司机座椅记忆 10匹配进入60通道0改为1 保存即可
9,雾灯随动转向辅助位置4改成81
10，LED日行灯BCM接线方法请咨询巴顿。
调出了所有的隐藏功能5053设置说明,有新发现的车友欢迎补充一．安装方法：1.拿到线后，先在本本上安装软件，双击安装程序，他会自动解压安装到系统盘。
2.安装驱动，（这部比较重要，据说有些朋友搞错一步，就不能用）：把线和电脑及车子连上，注意车子要在通电状态，但不用发动。
电脑上会跳出发现新硬件，千万不要选自动安装驱动，要选下面的从列表或指定位置安装，然后选在搜索中包括这个位置，点浏览，选中系统盘符下的5053高级中文版，然后确定，会跳出一个对话框，按仍然继续，等待一下，点完成就OK了3.初次使用：打开软件，点系统配置，选USB，确定。
就可以使用了。
二．设置方法：1．控单开左前门:功能介绍: 按下遥控钥匙的开锁键一下,仅开启驾驶员侧门，连续按二下开锁键, 所有门均开启./开启方法: 46-中央便利系统-匹配-10-频道号03-1（未开）2．一键升窗(无需长按锁车键自动关闭所有车窗):普通情况下,常按下遥控钥匙上的锁车按键, 所有车窗均会自动升起,但是只要手一松, 窗门的升起也随之停止. 通过启用此功能,可以实现常按锁车按键后, 等到窗开始升起后,即可放手, 窗门会继续升起直到完全关闭./开启方法: 选择控制模块-中央便利系统-BYTE6-在舒适功能自动关闭前打钩。
（已开）3．拔钥匙自动解锁将钥匙拔出点火开关后, 车门自动解锁。
/开启方法: 46-中央便利系统-Byte 0-Bit 3（已开）4. 激活双后雾灯：选择控制模块-中央电控系统-重新编码-长编码帮助，按TAB 键切换到BYTE4,在BIT4前打勾，然后点Transfer，再点确定。
（已开）5．驾驶侧门开启钥匙未拔报警:功能介绍:当钥匙还未拔下的情况下，就把驾驶员侧的门打开了，车子会发出铛铛铛的告警音。
/开启方法:17-组合仪表-重新编码-07-软件编码-从原来的0002101改成0002301（已开）组合仪表”里面的“重新编码-07”，然后把软件编码从原来的0002101改成0002301，就可以开通开门提醒功能了。

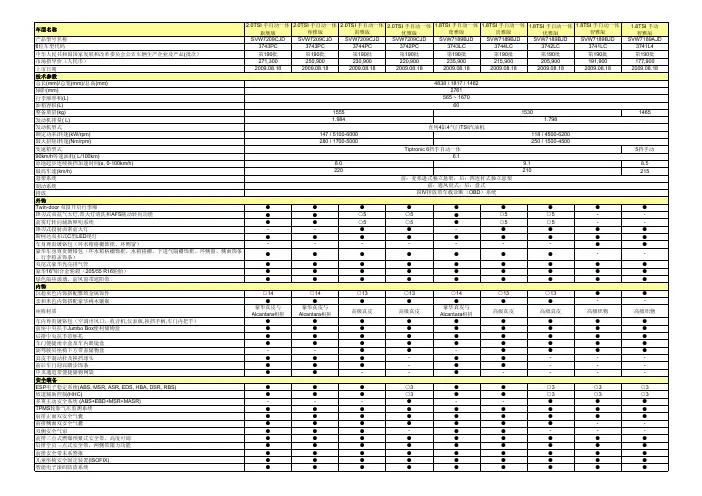

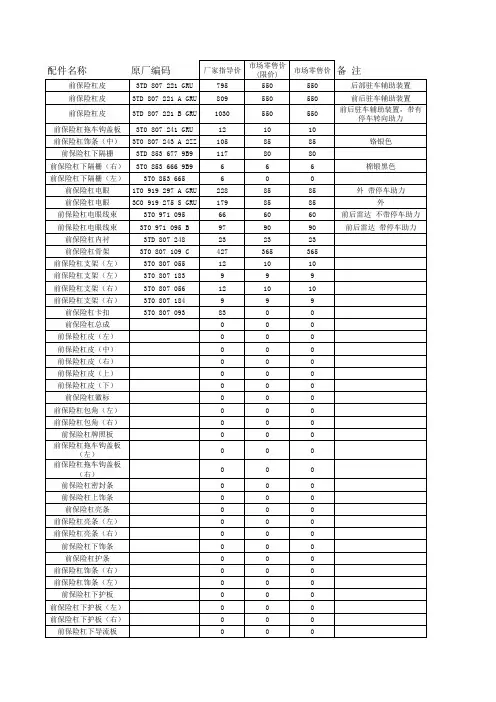

产品型号名称SVW7209CJD SVW7209CJD SVW7209CJD SVW7209CJD SVW7189BJD SVW7189BJD SVW7189BJD SVW7189BJD SVW7189AJD6位车型代码3743PC 3743PC 3744PC 3742PC 3743LC 3744LC 3742LC 3741LC 3741L4中华人民共和国国家发展和改革委员会公告车辆生产企业及产品(批次）第190批第190批第190批第190批第190批第190批第190批第190批第190批市场指导价（人民币）271,300250,900230,900220,900235,900215,900205,900191,900177,900上市日期2009.08.182009.08.182009.08.182009.08.182009.08.182009.08.182009.08.182009.08.182009.08.18技术参数总长(mm)/总宽(mm)/总高(mm)轴距(mm)行李厢容积(L)油箱容积(L)整备质量(kg)1465发动机排量( L)发动机型式额定功率/转速(kW/rpm)最大扭矩/转速(Nm/rpm)变速箱型式5挡手动90km/h 等速油耗( L/100km)原地起步连续换挡加速时间(s, 0-100km/h)8.5最高车速(km/h)215悬架系统制动系统排放外饰Twin-door 双段开启行李厢●●●●●●●●●锋刃式双氙气大灯,带大灯清洗和AFS 随动转向功能●●○5○5●○5○5--前雾灯转向辅助照明系统●●○5○5●○5○5--锋刃式投射卤素前大灯--●●-●●●●斯柯达双扣式C 型LED 尾灯●●●●●●●●●车身尊贵镀铬包（环水箱格栅饰框、环侧窗）-------●●豪华车身尊贵镀铬包（环水箱格栅饰框、水箱格栅、下进气隔栅饰框、环侧窗、侧面饰条、行李箱盖饰条）●●●●●●●--双尾式豪华光亮排气管●●●●●●●●●豪华16"铝合金轮毂（205/55 R16轮胎）●●●●●●●●●绿色隔热玻璃，前风窗带遮阳带●●●●●●●●●内饰沉稳灰色内饰搭配雅致金属饰件○14○14○13○13○14○13○13●●亲和米色内饰搭配豪华桃木镶嵌●●●●●●●--座椅材质豪华真皮与Alcantara 相拼豪华真皮与Alcantara 相拼高级真皮高级真皮豪华真皮与Alcantara 相拼高级真皮高级真皮高级织物高级织物车内尊贵镀铬包（空调出风口，收音机,仪表板,换挡手柄,车门内把手）●●●●●●●●●前座中央扶手Jumbo Box 便利储物盒●●●●●●●●●后排中央扶手带杯托●●●●●●●●●车门便捷雨伞盒及车内眼镜盒●●●●●●●●●副驾驶员座椅下方带盖储物盒--●●-●●●●真皮手制动杆及换挡球头●●●-●●---前后车门迎宾踏步饰条●●●-●●---中央通道带便捷储物网袋●●--●----安全装备ESP 电子稳定系统(ABS, MSR, ASR, EDS, HBA, DSR, RBS)●●●○3●●○3○3○3坡道辅助控制(HHC)●●●○3●●○3○3○3多重主动安全系统 (ABS+EBD+MSR+MASR)---●--●●●TPMS 轮胎气压监测系统●●●●●●●●●前排正面双安全气囊●●●●●●●●●前排侧面双安全气囊●●●●●●●--双侧安全气帘●●●-●●---前排三点式燃爆预紧式安全带，高度可调●●●●●●●●●后排全员三点式安全带，两侧带限力功能●●●●●●●●●前排安全带未系警报●●●●●●●●●儿童座椅安全固定装置(ISOFIX)●●●●●●●●●智能电子滚码防盗系统●●●●●●●●●前：通风盘式；后：盘式国IV 排放带车载诊断（OBD ）系统9.1Tiptronic 6挡手自动一体6.18.0220210118 / 4500-6200250 / 1500-4500直列4缸4气门TSI 汽油机147 / 5100-6000280 / 1700-5000前：麦弗逊式独立悬架；后：四连杆式独立悬架4838 / 1817 / 14622761565 ~ 16706015301.79815551.984信息娱乐CAN-BUS电子智能管家●●●●●●●●●大屏幕点阵式车辆动态信息显示●●●-●●---组合仪表带行驶信息显示●●●●●●●●●大灯高度及仪表背光可调●●●●●●●●●车载数字电视接受系统●○8○8-○8○8---旗舰DVD语音导航娱乐系统●●○7-●○7---6碟CD带MP3功能--●●-●●--单碟CD带MP3功能-------●●收音机大屏幕多功能显示系统●●●●●●●●●Aux in音源输入插口●●●●●●●●●高保真八声道立体环绕音响●●●●●●●●●豪华桃木多功能真皮方向盘,带GRA定速巡航功能●●--●----多功能真皮方向盘,带GRA定速巡航功能○14○14●-○14●---蓝牙手机系统●●○6-●○6---舒适便利PLA智能泊车辅助系统●○12--○12----数字式无盲区前PDC倒车雷达（带图像和声音双重警示）●●--●----数字式无盲区后PDC倒车雷达（带图像和声音双重警示）●●●●●●●○1○1全自动太阳能调温系统●○9○9-○9○9---双层电动防夹天窗●●●●●●●--前后排一触式电动防夹车窗●●●●●●●●●AQS空气质量监控系统●●--●----双温区全自动空调，带活性炭过滤器●●●-●●---自动温控空调，带灰尘花粉过滤器---●--●●●左右B柱及地板空调出风口●●●●●●●●●外后视镜带礼宾灯，电动折叠及记忆功能●●--●----电动可调可加热外后视镜●●●●●●●●●缓降式手套箱带照明及冷藏功能●●●●●●●●●前后座独立控制加热座椅●○11--○11----前排独立控制加热座椅--○4○4-○4○4○4○4前风窗可加热清洗喷嘴●○11○4○4○11○4○4○4○4前排12向电动座椅，含4向电动腰托，驾驶员座椅带三组记忆功能●●--●----驾驶员侧12向电动座椅，含4向电动腰托，副驾驶员侧6向手动座椅，带腰托--●--●---前排6向手动座椅，带腰托---●--●●●可翻转后排座椅靠背，可1/3 和 2/3分离●●●●●●●●●全员头枕高度可调●●●●●●●●●方向盘纵向及高度可调●●●●●●●●●全时智能光感应系统(离回家照明，昏暗环境智能开启)●●●○5●●○5--雨量传感器●●●○2/○5●●○2/○5○2○2自动防眩目内后视镜●●●○2/○5●●○2/○5○2○2手动防眩目内后视镜---●--●●●后风窗专属遮阳卷帘●●●●●●●--侧车窗专属遮阳卷帘●○10--○10----EPS电子精确控制动力转向●●●●●●●●●气动无骨雨刮●●●●●●●●●双遥控钥匙，含后行李箱盖单独开启、车窗启闭及天窗关闭功能●●●●●●●●●会所级灯光SPA氛围●●--●----行李箱照明●●●●●●●●●车身颜色：反射银、深黑、糖果白、镭射灰、丹青绿、摩卡棕、深海蓝、醇魅红所有带相同数字的选装件属于同一个选装包，需同时选择。
脚窝灯安装教程
先用5053线激活脚窝灯设置，选择模块”——点“中央电气系统”点“编码控制”——点“长编码帮助”
点13位“31”， Bit5“脚部空间照明灯接线柱 58d激活”打勾，点退出菜单，点执行，出现新编码被接受的提示。
点21位“42”， Bit0“脚部空间灯已安装”打勾，点退出菜单，点执行，出现新编码被接受的提示。
先把脚窝灯的线缠上大众的原厂布绒胶带（这个不错，粘性很强）
然后开始走线安装：车上四个位置都有原装位，撤大灯开关下的小储物箱和中控下面的挡板、门槛的内饰板（内饰板不是全部撤起来，扣一个缝起来好走线路）。
图片就不上了，坛子上有很多好作业。
正驾位置找到J519 BCM模块找到中间那个白色插头拔下将正极插销插进50脚负极可以接任意接地端或驾驶位左脚处的共公接地端（需要拆引擎拉手处的饰板，很容易，用手扳住上拉就行），后面脚灯建议从左边门内饰板走过去，
过。
整个身子躺进正驾驶仓内了，拔了一个白色插头出来，打开了插头的护盖，把脚窝灯线束上的红色线插了进去，又恢复到了原先的样子；J519的线束插好了；
都弄好了后，把大灯开关侧面那个小护板取掉；看到保险盒，拧到一颗螺丝，然后把脚窝灯线束上的黑色线和螺丝一起拧了上去，搭铁完毕；
下一步就是把线束布置一下啦，油门踏板旁边那个护罩和副驾驶那个护罩都打开后，把副驾驶的脚窝灯线束穿过去；。
昊锐1.8T加装定速巡航，首先将发动机长编码的倒数第2节的00更改为01.进入方向盘电子系统，自动档将转向柱控制单元的编码更改为，1033.手动挡将编码改为0033
用一根长的导线从转向柱控制单元的T20a／13到发动机控制单元的T94／45相连接
昊锐 1.4T手动挡加装定速巡航，首先将发动机访问认可编码 2 11463.看G出来后.进入方向盘电子系统，将转向柱控制单元的编码.将编码改为0033 用一根长的导线从转向柱控制单元的T20a／13到发动机控制单元的C94/19号脚相连接.如果自动挡发动机长编码的倒数第2节的00更改为01. 自动档将转向柱控制单元的编码更改为，1033.
1.4T昊锐定速巡航的安装： 1.新手柄和旧手柄的多功能开关对调。
2.用导线连接16/5到发动机控制单元的94/19 。
3进入方向盘电子系统编码选择纯文本的 11 未安装改成已安装；把03也改成已安装（11组是开通和关闭定速巡航，03组是开通和关闭多功能方向盘）4.激活发动机的定速功能
新明锐1.6的定速巡航原车16/5的线速已装配，只要手柄安装完成后，进入16编码，选择纯文本编码，第11组改成已安装（这样在二进制编码里面 48 80 04 00 00会变成48 80 14
00 00）再激活发动机定速巡航功能这是2010年7月26日后的车型
配件号：手柄5K0 953 513M ； J527：5K0 953 549B （带多功能方向盘和定速巡航）
改装车1.4T昊瑞在16里会有：控制单元编码不正确的故障码。
