浅谈填料塔的结构、性能及安装注意点

规整填料塔设计浅析引言：规整填料，是一种在塔内按均匀几何图形排列、整齐堆砌的填料，具有较高的传质性能和生产能力。

因此，规整填料塔的应用范围是越来越广泛，其设计的要求也越来越高。

1 规整填料塔的结构填料塔由筒体、塔内件及填料构成。

填料分为散装和规整填料两大类。

塔内件有各种形式的液体分布装置、填料固定装置或填料压紧装置、填料支承装置、液体收集再分布装置与进料装置及气体分布装置等。

筒体有整体式结构及法兰连接分段式结构。

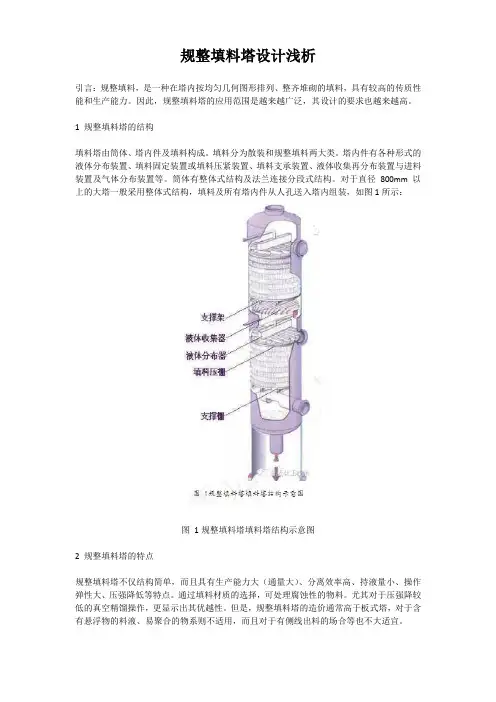

对于直径800mm 以上的大塔一般采用整体式结构，填料及所有塔内件从人孔送入塔内组装，如图1所示：图1规整填料塔填料塔结构示意图2 规整填料塔的特点规整填料塔不仅结构简单，而且具有生产能力大（通量大）、分离效率高、持液量小、操作弹性大、压强降低等特点。

通过填料材质的选择，可处理腐蚀性的物料。

尤其对于压强降较低的真空精馏操作，更显示出其优越性。

但是，规整填料塔的造价通常高于板式塔，对于含有悬浮物的料液、易聚合的物系则不适用，而且对于有侧线出料的场合等也不大适宜。

图2 规整填料3 填料塔的设计3.1液泛气速计算液泛是指逆流填料塔中气液两相交互作用达到一种特定流体力学现象。

发生液泛时，持液量增加，气液鼓泡传质，气流脉动，液体被大量带出塔顶部，塔操作不稳定甚至被破坏。

因此，填料塔只有在泛点气速以下才可能稳定地操作，但如果气速太低又会造成设备的浪费以及气、液体分布的不均匀。

通常认为，液泛气速是填料塔逆流操作的极限气速，一般取操作气速为液泛气速的50%~80%[1]。

规整填料塔设计的首要任务是根据填料类型，将其在操作条件下的泛点气速算出，再确定适宜的塔径和塔内实际操作气速下的填料层压降。

利用Bain-Haugen公式计算液泛气速在工业中使用非常广泛，而且参数少，易查找，计算精度较高，对规整填料非常适用。

该公式是Bain-Haugen[2]修正Sherwood等提出的，修正后的公式为：式中，L、G为液相、气相流率，kg/s；为液泛气速，m/s；为气相密度，kg/m3 ；为干填料因子，m-1；为液相、气相密度，kg/m3；为液相粘度，Pa?s。

填料塔的结构及其工作原理填料塔是一种常见的化工设备，广泛应用于石化、化工、环保等领域。

它的主要作用是进行物质的传质和传热，以实现化工过程中的分离、反应和纯化等目的。

本文将介绍填料塔的结构及其工作原理。

一、填料塔的结构填料塔主要由塔体、填料层、进料口、出料口和塔底等组成。

1. 塔体：塔体是填料塔的主体结构，通常由钢制或者玻璃钢制成。

它具有一定的高度和直径，根据工艺要求和处理规模的不同，塔体的尺寸也会有所变化。

2. 填料层：填料层是填料塔内部的重要组成部份，它能够提供大量的表面积，增加物质间的接触面，以促进传质和传热过程。

填料层通常由一系列形状规则的填料组成，如环形填料、方形填料等。

3. 进料口和出料口：进料口是将待处理的物质引入填料塔的通道，出料口则是处理后的物质从填料塔中排出的通道。

进料口和出料口通常位于填料塔的顶部和底部，以便实现物质的顺利流动。

4. 塔底：塔底是填料塔的底部结构，通常包括分液器和底部排液装置。

分液器用于将处理后的物质分离成上下两相，底部排液装置则用于排出底部液体。

二、填料塔的工作原理填料塔的工作原理主要涉及传质和传热过程。

1. 传质过程：填料塔中的填料层提供了大量的表面积，使得待处理物质能够与填料充分接触。

在填料层的作用下，物质之间发生传质作用，如气体吸收液体、液体蒸发、溶液中的物质传递等。

通过填料层的传质作用，可以实现物质的分离、纯化和浓缩等目的。

2. 传热过程：填料塔内部通常会通过加热或者冷却介质来实现传热过程。

介质通过塔体的外壁或者内部管道与填料层接触，将热量传递给填料和待处理物质。

通过传热过程，可以实现物质的加热、冷却和蒸发等目的。

填料塔的工作原理可以通过以下几个步骤来理解：首先，待处理物质从进料口进入填料塔，并与填料层接触。

填料层提供了大量的接触面，使得物质能够充分接触，从而实现传质和传热。

其次，通过填料层的传质作用，物质发生分离、吸收、蒸发、浓缩等过程。

例如，在气体吸收液体的过程中，气体中的组分会被液体吸收，从而实现气体的纯化。

化工设备—填料塔结构1. 简介填料塔是一种常见的化工设备，用于气液分离、传质、升降温等过程中的物质传递。

填料塔的重要组成部分是填料，它可以提供大表面积来增加气液接触，增进传质效果。

本文将介绍填料塔的结构及其工作原理。

2. 填料塔的结构填料塔一般由塔体、填料层、进料装置、底座和出料装置等组成。

2.1 塔体塔体是填料塔的主体部分，一般呈圆柱形。

常见的塔体材料包括碳钢、不锈钢等，具体选择取决于工艺要求和介质性质。

2.2 填料层填料层是填料塔中用于增加表面积、促进气液接触的关键组成部分。

常见的填料有球形填料、骨架填料、环形填料等。

填料的选择应根据工艺要求、物料性质和操作条件等进行判断。

2.3 进料装置进料装置用于将原料引入填料塔中。

一般包括进料管道和进料喷头，其设计应考虑原料流量、压力和温度等因素。

2.4 底座底座是填料塔的支撑结构，用于承受塔体和填料层的重量。

它一般由钢结构或混凝土构成，具体设计应根据填料塔的尺寸和承载要求进行。

2.5 出料装置出料装置用于收集处理后的产物或副产物，并将其从填料塔中排出。

常见的出料装置有出料管道和出料阀门等。

3. 填料塔的工作原理填料塔通过将气体或液体从底部或顶部引入塔体，然后通过填料层的接触来进行物质传递。

其工作原理主要包括以下几个步骤：3.1 传质填料塔的填料层提供了丰富的表面积，使气体和液体能更好地接触。

通过填料的丰富接触界面，气体和液体中的组分可以进行传质，实现质量传递的目的。

3.2 分离填料塔中的液体在与气体接触的过程中，会发生部分挥发和汽化。

在填料层中，液体的挥发成分会升上塔顶，而液体留在塔底。

通过不同的物理性质和密度，气体和液体得以分离。

3.3 升降温填料塔也可以用于升降温操作。

在填料层中，传热介质（如冷却水或加热介质）通过填料与底部的物料接触，从而实现传热效果，达到升降温的目的。

4. 填料塔的应用填料塔在化工工艺中有广泛的应用，例如：•石油化工行业中的精馏塔和萃取塔；•化学药品生产中的反应塔和吸收塔；•环保领域中的废气处理塔和废水处理塔等。

填料塔的结构与原理概述填料塔是一种常用的化工设备。

它的主要作用是通过填充物上的接触面积增大和接触时间延长，提高反应效率。

在化学工艺中的应用非常广泛，例如用于吸附、脱硫、脱硝、脱水、脱盐等。

结构填料塔的结构一般分为三个部分：塔体、填料和衬里。

塔体塔体是填料塔的主体部分，负责容纳填料。

它通常由圆柱形的筒体和两端的封头组成。

塔体的材料因塔内介质而异，常用的材料有碳钢、不锈钢、塑料等。

在制造过程中，为了保证塔体的强度和密封性，一般会进行焊接或螺纹连接。

填料填料是填料塔中的重要部分，它具有承载物质、增加接触面积、延长接触时间的作用。

不同的填料形状和材料会对塔内流体的输送和反应产生影响。

常用的填料有环形、球形、方形等。

材料通常选用塑料、金属和陶瓷等。

衬里塔内介质与塔体接触时，容易引起腐蚀和其他化学反应，因此需要使用衬里来保护塔体。

衬里常用的材料有橡胶、塑料、玻璃钢等。

原理填料塔的原理是利用填充物扩大接触面积和液体在填充物上的滞留时间，提高物质传递效率。

填料的形状、大小和材料会影响气体和液体在填料里的润湿、附着和润滑的情况，进而影响反应的传热、传质、传递速率和效果。

填料的物理结构影响填塔的的性能。

一般地，填塔可以看作多个平流层堆叠在一起。

液体和气体在填料上流动时，由于密相填料的阻力和摩擦作用，液体和气体呈现上下流动的交替状态，使液体、气体之间、物料、粉料之间以及液体固体表面之间的物质的传递，被加强、同时完善物料和粉料的颗粒分布和气体固体接触面积，达到其相应的传递效率。

应用填料塔广泛应用于许多化学过程。

例如，吸附塔广泛应用于气体中有毒有害组分的清除，吸附塔中填充活性炭、乳胶和珍珠岩等物质，可以有效地去除甲烷、二氧化硫等有害气体。

另外，填料塔还可以用于空气净化、水处理等领域。

简述填料塔的主要结构及原理
填料塔是利用填料来完成分离过程的一种设备，它是采用有支撑及具有支撑的填料结
构的塔体。

填料塔的结构一般由上部料箱、下部包筒组合而成，料箱内设有吊装支撑筒，
下部包筒设有支撑筒，支撑筒安装有支撑陶粒填料，这种以支撑陶粒填料为支撑装置的填
料填料塔是最常用的反应塔，它可以在料箱内完成反应和分离。

填料塔塔有着许多特点：
1. 在反应塔中，填料塔可以节约空间，减少占地面积；
2.填料塔在工作过程中有着较高的效率，耗能低，生产效率高；
3.填料塔的厚度和长度可以根据不同的条件来调节；
4.填料可以是柔性的分离，因此填料塔对于分离的条件要求比较宽，灵活性比较强；
5.填料塔能够降低反应塔的负荷，从而降低设备的损耗，使反应塔的效率得到提高；
6. 支撑陶粒填料可以有效地最大限度地改进物料的流动，提高反应条件；
7. 使用填料塔时可以更好地控制反应过程中的温度，消除热效应的影响；
8. 使用填料塔处理的混合物可以充分混合并分离，可以获得高纯度的产物。

填料塔的工作原理是通过填料的支撑机构将混合物进行分离。

当物料从反应塔的上端
进入料箱时，会首先在填料上发生反应，产生反应物，此后在填料的支撑作用下被循环搅拌，有效分离出混合物中的其他成分，使得反应物得到充分混合，并使反应物的残留物质
进入下部存放室中。

这样，混合物中的有效成分都可以通过填料的过滤作用得到分离出来，从而实现反应和分离的目的。

填料塔说明书填料塔是一种用于气体或液体处理的设备，它的主要功能是提供大表面积以促进质量传递和热量交换。

本说明书将详细介绍填料塔的结构、工作原理、常见问题及维护方法，以帮助用户更好地了解和使用填料塔。

1. 填料塔的结构填料塔主要由以下几部分组成：进料口、分布器、填料层、干燥塔顶部、出料口、进气口和出气口。

进料口用于将待处理的气体或液体引入填料塔，分布器将进料均匀地分配到填料层，填料层提供了大表面积以增加质量传递和热量交换的效率。

干燥塔顶部通常配有洗涤器或排气系统，以去除塔内可能存在的湿气。

出料口用于收集处理后的气体或液体，进气口和出气口分别用于供气和排气。

2. 填料塔的工作原理填料塔的工作原理基于质量传递和热量交换的原理。

当进料通过分布器均匀地分配到填料层时，填料的大表面积将促进气体或液体的接触，从而实现质量传递。

在此过程中，填料塔内的填料可以提供额外的表面积，这使得填料塔在相同体积条件下具有更高的传质效率。

同时，填料塔的设计还考虑到了热量交换的需求，在填料塔顶部设有干燥塔顶部以去除湿气，以确保减少传质过程中可能的湿气干扰。

3. 填料塔的常见问题3.1 填料塔堵塞填料塔堵塞可能由于填料本身的问题或进料中的杂质引起。

在使用填料塔过程中，如果发现填料层出现异常阻力或出料量减少的情况，应及时检查填料塔内是否存在堵塞情况，并采取适当的清理措施。

3.2 填料脱落填料塔的填料可能会因为长时间的使用或不当的操作而出现脱落的情况。

填料脱落不仅会降低填料塔的传质效率，还可能对设备的正常运行造成影响。

因此，定期检查填料塔的填料情况，并进行必要的维护是十分重要的。

3.3 清洗问题填料塔在工作一段时间后可能积累了各种污垢，这会影响其传质效果。

因此，定期对填料塔进行清洗是很有必要的，可以采用冲洗、机械刷洗等方法来清除污垢。

4. 填料塔的维护方法4.1 定期检查填料塔的填料情况，发现脱落或损坏的填料及时更换。

4.2 定期清洗填料塔，确保填料塔内无污垢积累。

填料塔的结构及其工作原理填料塔是一种常见的化工设备，用于气体和液体之间的传质和传热操作。

它由塔壳、填料层、进料口、出料口、塔底和塔顶等组成。

下面将详细介绍填料塔的结构及其工作原理。

一、填料塔的结构1. 塔壳：填料塔的主体部分，通常由圆柱形或方形的金属壳体构成。

塔壳具有足够的强度和刚度，以承受内部压力和外部环境力的作用。

2. 填料层：填料塔内部的填料层是实现气液传质和传热的关键部分。

填料一般采用金属网格、塑料网格或陶瓷制成，具有大表面积和良好的润湿性，以增加气液接触面积，促进传质和传热效果。

3. 进料口和出料口：填料塔的进料口用于引入待处理的气体或液体，而出料口用于排出经过处理的气体或液体。

进出料口的位置和数量根据具体的工艺要求和设备设计而定。

4. 塔底：填料塔的底部通常设有液体收集装置，用于收集和排除从填料层中下降的液体。

液体收集装置可以是平板、集液器或集液槽等形式。

5. 塔顶：填料塔的顶部通常设有气体排放装置，用于排出处理后的气体。

气体排放装置可以是排气管、排气扇或排气管道等形式。

二、填料塔的工作原理填料塔的工作原理基于气体和液体之间的质量传递过程。

当气体通过填料层时，气体分子与填料表面接触，从而发生吸附、吸收、化学反应或物理吸附等过程。

这些过程使得气体中的污染物质或有害物质被吸附或吸收到液体中，从而实现气体的净化和处理。

具体而言，填料塔的工作过程包括以下几个步骤：1. 进料：待处理的气体或液体通过进料口引入填料塔。

在进料口处，气体与液体发生接触，开始进行传质和传热过程。

2. 填料层：气体通过填料层时，与填料表面接触，发生吸附、吸收或化学反应。

填料层的大表面积和良好的润湿性有利于增加气液接触面积，提高传质效果。

3. 液体收集：填料层中的液体由于重力作用逐渐下降，最终被收集到塔底的液体收集装置中。

液体收集装置可以将液体排出或重新循环使用。

4. 气体排放：经过填料层处理的气体从塔顶的气体排放装置排出。

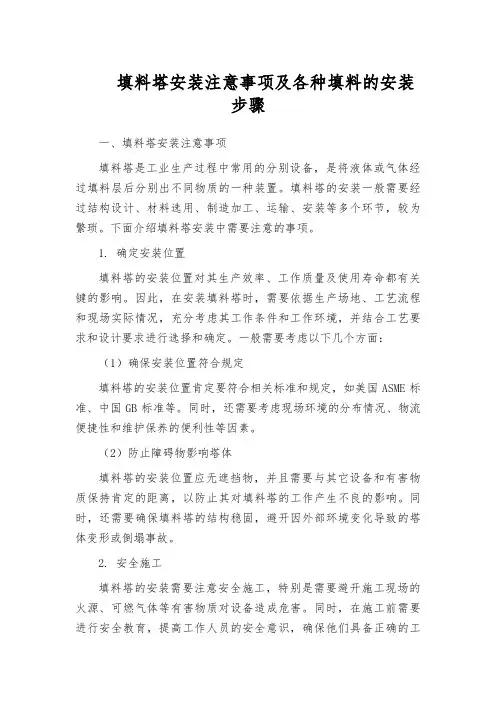

填料塔安装注意事项及各种填料的安装步骤一、填料塔安装注意事项填料塔是工业生产过程中常用的分别设备，是将液体或气体经过填料层后分别出不同物质的一种装置。

填料塔的安装一般需要经过结构设计、材料选用、制造加工、运输、安装等多个环节，较为繁琐。

下面介绍填料塔安装中需要注意的事项。

1. 确定安装位置填料塔的安装位置对其生产效率、工作质量及使用寿命都有关键的影响。

因此，在安装填料塔时，需要依据生产场地、工艺流程和现场实际情况，充分考虑其工作条件和工作环境，并结合工艺要求和设计要求进行选择和确定。

一般需要考虑以下几个方面：（1）确保安装位置符合规定填料塔的安装位置肯定要符合相关标准和规定，如美国ASME标准、中国GB标准等。

同时，还需要考虑现场环境的分布情况、物流便捷性和维护保养的便利性等因素。

（2）防止障碍物影响塔体填料塔的安装位置应无遮挡物，并且需要与其它设备和有害物质保持肯定的距离，以防止其对填料塔的工作产生不良的影响。

同时，还需要确保填料塔的结构稳固，避开因外部环境变化导致的塔体变形或倒塌事故。

2. 安全施工填料塔的安装需要注意安全施工，特别是需要避开施工现场的火源、可燃气体等有害物质对设备造成危害。

同时，在施工前需要进行安全教育，提高工作人员的安全意识，确保他们具备正确的工作方法和必要的安全装备。

在碰到施工现场不安全因素时，需要适时实行措施除去或降低不安全因素对工作人员和设备的危害。

3. 填料选择填料是填料塔的关键部件，其选择对填料塔的使用效果、性能和寿命等影响极大。

在选择填料时，需要依据生产工艺要求、化学介质、物理性质、粘度、温度等多种因素进行考虑。

填料分类和选择需要依据实际情况进行选择。

二、填料安装步骤1. 准备工作对于较大的填料塔，需要在安装前对其进行表面清理、检测和维护保养等工作。

清理填料塔内外表面的杂物和污垢，清洁滤嘴，检测塔体结构的稳定性和密封性等方面，确保设备没有瑕疵、缺陷和不符合要求的地方。

填料塔说明书一、概述填料塔是一种常见的化工设备，广泛应用于化工生产中的各个环节。

它通过将气体或液体通过填料层进行接触和传质，实现气液分离、提升反应效率等目的。

本说明书将详细介绍填料塔的结构、工作原理以及操作维护等相关内容。

二、结构填料塔主要由下列部分组成：1. 塔体：塔体是填料塔的主体结构，通常采用不锈钢或碳钢材料制成。

塔体内部光滑且无缝隙，以确保流体的均匀传输。

2. 入口管：入口管连接外部供应管道，将待处理的气体或液体引入填料塔。

3. 出口管：出口管将经过填料层处理后的气体或液体排出填料塔。

4. 填料层：填料层可根据具体需要选择不同材料的填料，如陶瓷球、金属丝网等。

填料层提供了大量的表面积，以增加气体和液体之间的接触面积，提高传质效率。

5. 上部装置：上部装置通常包括分布器、液相收集器等，用于均匀分配进入填料层的液体或气体，并收集经过填料层的产物。

三、工作原理填料塔的工作原理基于质量传递和相间传递的原理。

当气体通过填料层时，会与液体发生接触，从而使气体中的溶质在液体中溶解或反应。

填料层提供了大量的界面，促进了气体和液体之间的传质作用。

液体通过填料层时，产生了液滴或薄液膜，增加了液体与气体的接触面积，使得气体在液滴或液膜中溶解或反应。

四、操作维护1. 定期检查：定期检查填料塔的塔体、入口管、出口管等部分是否有损坏或堵塞情况，及时进行维修清理。

2. 清洗保养：根据需要，定期对填料层进行清洗保养，以确保其传质效果。

3. 安全操作：在操作填料塔时，应遵循相应的安全操作规程，确保工作人员的人身安全。

4. 泄漏处理：如发现填料塔出现泄漏情况，应立即采取措施停止泄漏，并进行修复。

五、总结填料塔是一种重要的化工设备，通过填料层的接触传质作用，实现了气液分离和提升反应效率等目的。

本说明书对填料塔的结构、工作原理以及操作维护进行了详细介绍。

只有正确操作和定期维护，才能确保填料塔的正常运行，提高生产效率。

希望本说明书能对您的工作有所帮助！。

填料塔的主要结构部件及作用填料塔，这个名字听起来有点高大上，其实它就是一个用来处理废气、废水等有害物质的“大胃王”。

它的结构复杂，但是作用却非常重要。

今天，我就来给大家详细介绍一下填料塔的主要结构部件及作用。

我们来看看填料塔的整体结构。

它主要由底部塔体、中部塔体和顶部塔体三部分组成。

底部塔体是最下面的部分，也是最重的部分，因为它要承受最大的压力。

中部塔体是中间的部分，上面连接着填料层，下面连接着各种管道和阀门。

顶部塔体是最上面的部分，通常是一个圆顶或者锥形顶，用于收集废气或者废水。

接下来，我们来看看填料塔的具体结构部件。

底部塔体通常是由钢筋混凝土构成的，这样可以保证它的稳定性和耐久性。

中部塔体则是由一系列的隔板和梁构成的，这些隔板和梁可以分隔出不同的填料层，方便我们对不同成分的废气或者废水进行处理。

顶部塔体则是一个圆形或者锥形的结构，通常是由玻璃钢或者塑料材料制成的，这样可以减少重量，提高整个填料塔的效率。

那么，填料塔的作用是什么呢？其实很简单，它就是用来处理废气、废水等有害物质的。

当我们把这些有害物质倒入填料塔的时候，它们会被分成不同的成分，然后通过不同的管道和阀门被送往不同的处理设备进行进一步的处理。

这样一来，我们就可以有效地减少有害物质对环境和人类健康的影响了。

填料塔虽然看起来很复杂，但是它的作用却是非常重要的。

它可以帮助我们有效地处理废气、废水等有害物质，保护我们的环境和人类健康。

希望大家都能够了解并重视填料塔的作用，让我们共同努力建设一个更加美好的家园吧！。

填料塔的原理及结构填料塔（Packing Column）是塔设备的一种。

塔内填充适当高度的填料，以增加两种流体间的接触表面。

例如应用于气体吸收时，液体由塔的上部通过分布器进入，沿填料表面下降。

气体则由塔的下部通过填料孔隙逆流而上，与液体密切接触而相互作用。

结构较简单，检修较方便。

广泛应用于气体吸收、蒸馏、萃取等操作。

1、填料塔的结构填料层：提供气液接触的场所。

液体分布器：均匀分布液体，以避免发生沟流现象。

液体再分布器：避免壁流现象发生。

支撑板：支撑填料层，使气体均匀分布。

除沫器：防止塔顶气体出口处夹带液体。

气体从塔底送入，经气体分布装置（小直径塔一般不设气体分布装置）分布后，与液体呈逆流连续通过填料层的空隙，在填料表面上，气液两相密切接触进行传质。

填料塔属于连续接触式气液传质设备，两相组成沿塔高连续变化，在正常操作状态下，气相为连续相，液相为分散相。

2、填料塔的附件填料塔的附件有填料支撑装置、液体分布装置、液体再分布器、除沫装置、填料压紧装置这五种。

（1）填料支撑装置主要用途是支撑塔内的填料，同时又能保证气液两相顺利通过。

若设计不当，填料塔的液泛可能首先在填料支撑装置上发生。

对填料支撑装置的要求：对于普通填料，支撑装置的自由截面积应不低于全塔面积的50%，并且要大于填料层的自由截面积；具有足够的机械强度、刚度；结构要合理，利于气液两相均匀分布，阻力小，便于拆装。

（2）液体分布装置液体在填料塔内均匀分布，可以增大填料的润湿表面积。

以提高分离效率，因此液体的初始分布十分重要。

常用的液体分布装置有：莲蓬式、盘式、齿槽式及多孔环管式分布器等。

液体分布器的性能主要由分布器的布液点密度（即单位面积上的布液点数），各布液点均匀性，各布液点上液相组成的均匀性决定，设计液体分布器主要是决定这些参数的结构尺寸。

对液体分布器的选型和设计，一般要求：液体分布要均匀；自由截面率要大；操作弹性大；不易堵塞，不易引起雾沫夹带及起泡等；可用多种材料制作，且操作安装方便，容易调整水平。

填料塔的主要结构部件及作用填料塔，这名字听起来是不是很专业？其实它在工业中可有着大大的用处。

想象一下，这就像是在厨房里用的一个神奇的过滤器，只不过它的“过滤”是为了分离液体和气体，让它们可以更好地混合和反应。

今天，我们就来聊聊填料塔的主要结构部件以及它们各自的“角色”，让你了解这些小家伙是怎么在幕后默默奉献的。

1. 塔体首先要说的，就是塔体。

这个大家伙可不是随便哪个小器皿可以替代的。

它就像是填料塔的“房子”，把所有的工作空间都包裹起来，确保里面的气体和液体能够尽情“跳舞”。

塔体一般都是用不锈钢或者其他耐腐蚀的材料做的，这样一来，不怕那些“腐蚀性”的家伙们来捣乱。

你说它重要不重要？简直是关键中的关键，没了塔体，其他部件也就成了无源之水。

1.1 塔顶和塔底再来说说塔顶和塔底。

塔顶就像是一个“通风口”，它负责把气体从塔的顶部排出去，而塔底则是一个“接收器”，把液体从塔底引导出去。

这两个部件就像是上下的好伙伴，一起配合，把气体和液体的流动搞得有条不紊，真是好得不能再好。

1.2 填料层然后是填料层。

这个部件就像是塔里的“舞池”，填料可以让气体和液体充分接触，增加它们的接触面积，从而提高分离效率。

常见的填料有环状填料、波纹填料等等，形状各异，功能各样，简直是让人眼花缭乱。

它们的“舞姿”可谓是千变万化，适应不同的场合，真是各有千秋。

2. 进料和出料系统接下来，我们得聊聊进料和出料系统。

这两个系统就像是填料塔的“进场和退场”通道。

进料系统负责把液体送入塔内，而出料系统则把分离后的液体和气体送出去。

想象一下，如果进料系统堵了，那整个塔就像是个瘫痪的巨人，动不了；而出料系统出问题，结果就可能是“暴雨倾盆”，把整个工厂都搞得乱七八糟。

2.1 控制阀控制阀在这个过程中可是个“掌舵人”。

它控制着流体的流量，确保一切都在“掌控之中”。

想象一下，如果没有控制阀，液体随便往里冲，气体也随便往外跑，那填料塔就变成了一场“水灾”了。

填料塔的原理及结构，一看就懂！填料塔（Packing Column）是塔设备的一种。

塔内填充适当高度的填料，以增加两种流体间的接触表面。

例如应用于气体吸收时，液体由塔的上部通过分布器进入，沿填料表面下降。

气体则由塔的下部通过填料孔隙逆流而上，与液体密切接触而相互作用。

结构较简单，检修较方便。

广泛应用于气体吸收、蒸馏、萃取等操作。

1填料塔的结构◆填料层：提供气液接触的场所。

◆液体分布器：均匀分布液体，以避免发生沟流现象。

◆液体再分布器：避免壁流现象发生。

◆支撑板：支撑填料层，使气体均匀分布。

◆除沫器：防止塔顶气体出口处夹带液体。

气体从塔底送入，经气体分布装置（小直径塔一般不设气体分布装置）分布后，与液体呈逆流连续通过填料层的空隙，在填料表面上，气液两相密切接触进行传质。

填料塔属于连续接触式气液传质设备，两相组成沿塔高连续变化，在正常操作状态下，气相为连续相，液相为分散相。

2填料塔的附件填料塔的附件有填料支撑装置、液体分布装置、液体再分布器、除沫装置、填料压紧装置这五种。

⑴填料支撑装置主要用途是支撑塔内的填料，同时又能保证气液两相顺利通过。

若设计不当，填料塔的液泛可能首先在填料支撑装置上发生。

对填料支撑装置的要求：◆对于普通填料，支撑装置的自由截面积应不低于全塔面积的50%，并且要大于填料层的自由截面积；◆具有足够的机械强度、刚度；◆结构要合理，利于气液两相均匀分布，阻力小，便于拆装。

⑵液体分布装置液体在填料塔内均匀分布，可以增大填料的润湿表面积。

以提高分离效率，因此液体的初始分布十分重要。

常用的液体分布装置有：莲蓬式、盘式、齿槽式及多孔环管式分布器等。

液体分布器的性能主要由分布器的布液点密度（即单位面积上的布液点数），各布液点均匀性，各布液点上液相组成的均匀性决定，设计液体分布器主要是决定这些参数的结构尺寸。

对液体分布器的选型和设计，一般要求：液体分布要均匀；自由截面率要大；操作弹性大；不易堵塞，不易引起雾沫夹带及起泡等；可用多种材料制作，且操作安装方便，容易调整水平。

化工设备之填料塔填料塔是石化、化工、环保等行业中常用的一种设备，主要用于液体、气体之间的传质和化反作用过程中的物质非均相状态的接触反应，它是化工设备中的重要组成部分，广泛应用于吸收、脱硫、脱硝、曝气、油水分离、吸附分离和臭氧发生器等领域。

填料塔的结构填料塔由塔体、填料层和分布器等组成，外形通常呈圆柱形，也有方形或者多角锥形等多种形状。

填料层则是由各种材料制成的，如珍珠岩、金属、陶瓷、玻璃等，其主要作用就是将气体、液体分开，提高接触面积，加速传质过程。

在塔体内部库存器和间隔器的安排是为了保证填料层的压缩率，防止填料下沉和稀疏，促进填料表面易于湿润，提高填料的接触效果。

分布器则是在填料层上分配液体的一个关键部件，通常由下部圆盘状分布器和莲花状分布器组成。

填料塔的工作原理填料塔的原理是通过填料层将气体和液体分开，隔离的目的是为了促进气体和液体之间的反应接触并提高接触面积。

进入填料塔内的气体在填料层中遇到液体时，会因为其比重不同而受到重力作用而往下移动，液体会沿着填料表面流下，两种物质之间的交流和反应也随之增加。

化学反应需要一个较长的时间来完成，因此塔体高度的选择是重要的。

在接触后，气体中的不同成分可以被分离，被固定在填料的表面上，并被液体从其中移除。

填料塔的应用领域1、吸收分离填料塔在吸附除臭和可恶臭气体中有着广泛应用。

在烟气脱硫和脱氮中使用Cao、Mgo、Na2CO3等碱性药剂，通过反应分离出臭气。

2、吸收分离填料塔在饮料、酒类、果汁等行业中，常用于着色食品添加物（如酸甜味剂）制作。

3、氧化化学反应通常需要在一定的温度和压力下进行，填料塔在部分氧化反应的中起到了重要作用，特别是在水和乙烯中生成乙醛等反应产物的反应中。

填料塔是化工生产的一盏明灯，其在各种反应过程中均有着广泛应用。

随着科技的不断进步，填料塔制造和应用技术的不断创新，填料塔在各种领域中发挥的作用也是越来越重要。

化工设备填料塔结构化工设备中的填料塔是一种很常见的设备。

它可以在化学工业和石油工业中被广泛使用。

填料塔的主要任务是将液体相与气体相接触，以实现物质的传递。

在填料塔中，填料塔结构是非常重要的一部分。

填料塔结构的设计和选择对填料塔的使用效果和使用寿命有很大的影响。

一、填料塔结构的主要组成部分1. 容器填料塔的容器分为上下两部分。

下部分为液体收集器，上部分为气液分离器。

液体收集器主要用于收集下降的液体，并将其引导至下方的储液器中，从而减少气体流失和环保设备的危害；而气液分离器则是用于将流出物体中的微小液滴进一步分离出来，以保证排放的尾气符合环保要求。

2. 填料层或填料板填料层是一种用于增加气液接触面积的装置。

通过填充物料，在填料层与气体流经的时候会产生大量气液接触，从而实现物质传递。

常见的填料层包括收缩层、介质层、骨架层等。

填料板则是通过将整个填料塔的空间划分为多个气体室和液体室，来增加交效率。

当气体通过过程间隔时，可以使气体分散流通，便于与液体产生接触。

3. 侧壁保持器侧壁保持器是一种用于维护填料层的垂直度的支撑装置。

通过支持填料层上方的填料防止因为填料层重力所产生的侧向力矩，从而保证填料层的平直度和标高度。

4. 气体入口、出口和液体入口、出口气体入口和出口以及液体入口和出口是填料塔的衔接部分。

通过这些部件，可以实现气体和液体的顺利进出，并与生产设备相连接，以实现生产过程的顺利进行。

二、填料塔结构的设计原则1. 填料均匀摆放为确保填料塔中的填料能够发挥出最大的作用，填料的摆放是非常重要的。

应当采用透气性好的填料，并将其均匀的分布在填料塔的空间之中，以实现液体和气体充分的接触。

填料的颗粒大小要求分布均匀，方便气体流通,也方便清洗。

2. 合理减小压力降压力降是填料塔运作时产生的自然阻力，这种阻力会使气流和液流通过填料塔时缓慢而紊乱，并降低传质过程的效率。

压降过大也会给设备运转带来很大的影响。

因此，构造填料层或填料板时，应该保证尽量减少填料的厚度，使用低阻滞的填料,从而有效地降低压降。
