(临床医学)大学物理实验 光学仪器的设计

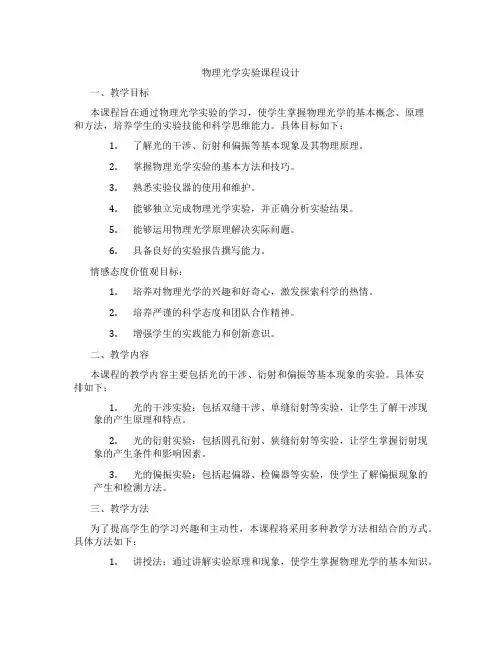

物理光学实验课程设计一、教学目标本课程旨在通过物理光学实验的学习，使学生掌握物理光学的基本概念、原理和方法，培养学生的实验技能和科学思维能力。

具体目标如下：1.了解光的干涉、衍射和偏振等基本现象及其物理原理。

2.掌握物理光学实验的基本方法和技巧。

3.熟悉实验仪器的使用和维护。

4.能够独立完成物理光学实验，并正确分析实验结果。

5.能够运用物理光学原理解决实际问题。

6.具备良好的实验报告撰写能力。

情感态度价值观目标：1.培养对物理光学的兴趣和好奇心，激发探索科学的热情。

2.培养严谨的科学态度和团队合作精神。

3.增强学生的实践能力和创新意识。

二、教学内容本课程的教学内容主要包括光的干涉、衍射和偏振等基本现象的实验。

具体安排如下：1.光的干涉实验：包括双缝干涉、单缝衍射等实验，让学生了解干涉现象的产生原理和特点。

2.光的衍射实验：包括圆孔衍射、狭缝衍射等实验，让学生掌握衍射现象的产生条件和影响因素。

3.光的偏振实验：包括起偏器、检偏器等实验，使学生了解偏振现象的产生和检测方法。

三、教学方法为了提高学生的学习兴趣和主动性，本课程将采用多种教学方法相结合的方式。

具体方法如下：1.讲授法：通过讲解实验原理和现象，使学生掌握物理光学的基本知识。

2.实验法：让学生亲自动手进行实验，培养实验操作能力和观察分析能力。

3.讨论法：在实验过程中，引导学生进行思考和讨论，培养科学思维能力。

四、教学资源为了支持教学内容和教学方法的实施，本课程将准备以下教学资源：1.教材：选用《物理光学实验》教材，为学生提供系统的学习资料。

2.参考书：提供相关领域的参考书籍，拓展学生的知识视野。

3.多媒体资料：制作实验演示视频、动画等多媒体资料，帮助学生更好地理解实验现象。

4.实验设备：准备各种物理光学实验所需的仪器设备，保证学生能够顺利进行实验操作。

五、教学评估本课程的教学评估将采用多元化的评估方式，以全面、客观地评价学生的学习成果。

具体评估方式如下：1.平时表现：通过观察学生在课堂上的参与度、提问回答和小组讨论等情况，评估学生的学习态度和积极性。

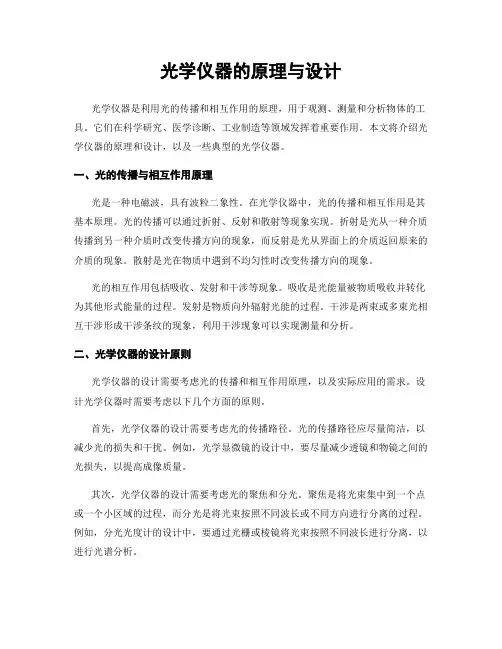

光学仪器的原理与设计光学仪器是利用光的传播和相互作用的原理，用于观测、测量和分析物体的工具。

它们在科学研究、医学诊断、工业制造等领域发挥着重要作用。

本文将介绍光学仪器的原理和设计，以及一些典型的光学仪器。

一、光的传播与相互作用原理光是一种电磁波，具有波粒二象性。

在光学仪器中，光的传播和相互作用是其基本原理。

光的传播可以通过折射、反射和散射等现象实现。

折射是光从一种介质传播到另一种介质时改变传播方向的现象，而反射是光从界面上的介质返回原来的介质的现象。

散射是光在物质中遇到不均匀性时改变传播方向的现象。

光的相互作用包括吸收、发射和干涉等现象。

吸收是光能量被物质吸收并转化为其他形式能量的过程。

发射是物质向外辐射光能的过程。

干涉是两束或多束光相互干涉形成干涉条纹的现象，利用干涉现象可以实现测量和分析。

二、光学仪器的设计原则光学仪器的设计需要考虑光的传播和相互作用原理，以及实际应用的需求。

设计光学仪器时需要考虑以下几个方面的原则。

首先，光学仪器的设计需要考虑光的传播路径。

光的传播路径应尽量简洁，以减少光的损失和干扰。

例如，光学显微镜的设计中，要尽量减少透镜和物镜之间的光损失，以提高成像质量。

其次，光学仪器的设计需要考虑光的聚焦和分光。

聚焦是将光束集中到一个点或一个小区域的过程，而分光是将光束按照不同波长或不同方向进行分离的过程。

例如，分光光度计的设计中，要通过光栅或棱镜将光束按照不同波长进行分离，以进行光谱分析。

最后，光学仪器的设计需要考虑光的检测和信号处理。

光的检测是将光能转化为电信号的过程，而信号处理是对电信号进行放大、滤波和数字化等处理的过程。

例如，光电倍增管和光电二极管等光检测器可以将光能转化为电信号，然后通过放大器和滤波器对信号进行处理。

三、光学仪器的应用光学仪器在科学研究、医学诊断和工业制造等领域有着广泛的应用。

以下是一些典型的光学仪器。

首先，显微镜是一种用于观察微小物体的光学仪器。

它利用透镜或物镜将物体放大，使人眼能够清晰地观察到微小细节。

大学物理实验中的光学仪器与干涉现象【正文】大学物理实验中的光学仪器与干涉现象光学仪器是大学物理实验中不可或缺的一部分。

它们通过利用光的性质和现象，帮助我们观察和研究光的行为。

其中，干涉现象是一种重要的光学现象，对光学仪器的设计和使用起到了关键的作用。

本文将介绍大学物理实验中常用的光学仪器以及干涉现象的原理和应用。

一、光学仪器1.透镜透镜是一种能够使光线发生折射的光学元件。

它常用于聚焦和成像。

在大学物理实验中，透镜被广泛应用于光学成像和光学仪器的设计中。

透镜主要分为凸透镜和凹透镜两种类型。

凸透镜能够将光线聚焦到一点，而凹透镜则使光线发散。

2.棱镜棱镜是一种光学仪器，可以将光线按不同波长折射成不同的角度。

这是由于不同波长的光在物质中的折射率不同导致的。

在大学物理实验中，棱镜常用于分光和光谱的研究。

通过将光线分解成不同的波长，我们可以研究光的性质和组成。

3.干涉仪干涉仪是一种用于研究干涉现象的光学仪器。

它由两个或多个光波相干的光源和一个用于观察干涉现象的探测器组成。

通过干涉仪，我们可以观察到光的干涉和波动性质。

干涉仪的设计和使用非常复杂，但是它在科研和实验中有着广泛的应用。

二、干涉现象干涉现象是指两个或多个波相交产生的光的相互作用。

它产生的结果是光的增强或减弱，这取决于光波的相位差。

常见的干涉现象包括光的干涉条纹和干涉色彩等。

1.杨氏双缝干涉杨氏双缝干涉是一种经典的干涉现象。

当一束平行光通过两个互相靠近的缝隙时，光线将发生干涉。

产生的干涉条纹可以帮助我们研究光的波动性质。

2.薄膜干涉薄膜干涉是指光通过透明薄膜时产生的干涉现象。

这是因为光在不同介质中的折射率不同，导致光波的相位发生变化。

薄膜干涉现象常见于油膜、附着在玻璃表面上的氧化膜等实验中。

3.牛顿环牛顿环是一种由透镜和玻璃片等光学元件产生的干涉现象。

当通过透镜的平行光与玻璃片表面产生反射和折射时，会形成一系列明暗相间的圆环。

这些圆环称为牛顿环，通过测量它们的直径和距离，我们可以计算出透镜和玻璃片的曲率和折射率。

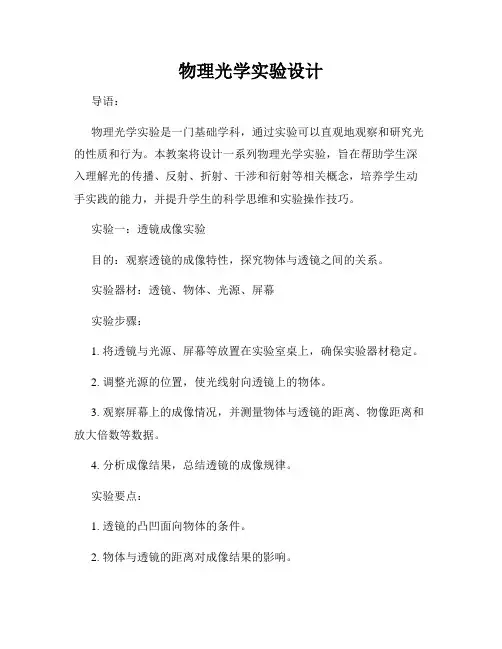

物理光学实验设计导语：物理光学实验是一门基础学科，通过实验可以直观地观察和研究光的性质和行为。

本教案将设计一系列物理光学实验，旨在帮助学生深入理解光的传播、反射、折射、干涉和衍射等相关概念，培养学生动手实践的能力，并提升学生的科学思维和实验操作技巧。

实验一：透镜成像实验目的：观察透镜的成像特性，探究物体与透镜之间的关系。

实验器材：透镜、物体、光源、屏幕实验步骤：1. 将透镜与光源、屏幕等放置在实验室桌上，确保实验器材稳定。

2. 调整光源的位置，使光线射向透镜上的物体。

3. 观察屏幕上的成像情况，并测量物体与透镜的距离、物像距离和放大倍数等数据。

4. 分析成像结果，总结透镜的成像规律。

实验要点：1. 透镜的凸凹面向物体的条件。

2. 物体与透镜的距离对成像结果的影响。

3. 透镜的放大倍数与物像距离的关系。

实验二：光栅衍射实验目的：研究光栅的衍射现象，观察不同光栅参数对衍射图样的影响。

实验器材：光栅、光源、屏幕实验步骤：1. 将光源、光栅和屏幕等放置在实验室桌上，确保实验器材稳定。

2. 调整光源的位置和屏幕的距离，使光线正好通过光栅，并在屏幕上形成衍射图样。

3. 更换不同参数的光栅，如光栅间距、光栅宽度等，重复步骤2。

4. 观察不同光栅参数下的衍射图样，比较它们的差异。

实验要点：1. 光栅的参数对衍射图样的影响。

2. 衍射图样与光栅参数之间的定量关系。

实验三：光的偏振实验目的：观察偏振光的现象，了解光的振动方向与偏振片的关系。

实验器材：偏振光源、偏振片、偏振分析器、屏幕实验步骤：1. 将偏振光源、偏振片、偏振分析器和屏幕等放置在实验室桌上，确保实验器材稳定。

2. 调整偏振光源的位置和偏振片的方向，使光线通过偏振片和偏振分析器，并在屏幕上显示出来。

3. 旋转偏振分析器，观察屏幕上的光强变化。

4. 总结光的振动方向与偏振片的关系。

实验要点：1. 偏振片对光的影响。

2. 光的振动方向与偏振片的关系。

实验四：干涉实验目的：观察干涉现象，研究不同干涉光束的干涉图样。

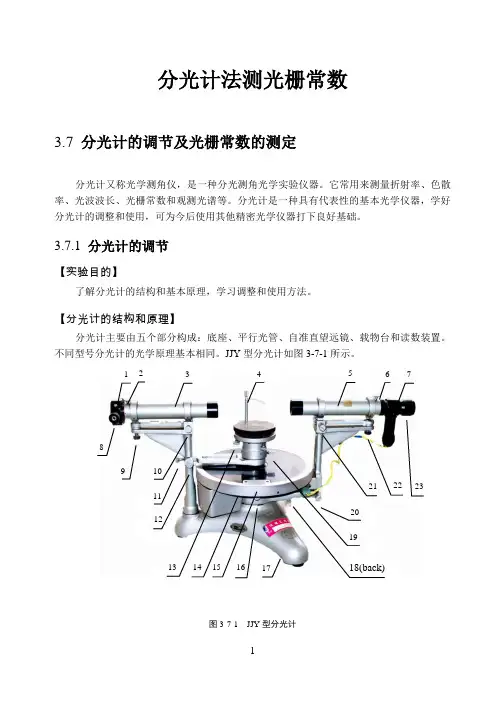

分光计法测光栅常数3.7 分光计的调节及光栅常数的测定分光计又称光学测角仪，是一种分光测角光学实验仪器。

它常用来测量折射率、色散率、光波波长、光栅常数和观测光谱等。

分光计是一种具有代表性的基本光学仪器，学好分光计的调整和使用，可为今后使用其他精密光学仪器打下良好基础。

3.7.1 分光计的调节【实验目的】了解分光计的结构和基本原理，学习调整和使用方法。

【分光计的结构和原理】分光计主要由五个部分构成：底座、平行光管、自准直望远镜、载物台和读数装置。

不同型号分光计的光学原理基本相同。

JJY 型分光计如图3-7-1所示。

图3-7-1 JJY 型分光计12357648916101218(back)1711 1514131920 2122231．狭缝装置2．狭缝装置锁紧螺钉3．平行光管4．元件夹5．望远镜6．目镜锁紧螺钉7．阿贝式自准直目镜8．狭缝宽度调节旋钮9．平行光管光轴高低调节螺钉10．平行光管光轴水平调节螺钉11．游标盘止动螺钉12．游标盘微调螺钉13．载物台调平螺钉（3只）14．度盘15．游标盘16．度盘止动螺钉17．底座18．望远镜止动螺钉19．载物台止动螺钉20．望远镜微调螺钉21．望远镜光轴水平调节螺钉22．望远镜光轴高低调节螺钉23．目镜视度调节手轮1．底座分光计底座（17）中心固定有一中心轴，望远镜、度盘和游标盘套在中心轴上，可绕中心轴旋转。

2．平行光管平行光管安装在固定立柱上，它的作用是产生平行光。

平行光管由狭缝和透镜组成，如图3-7-2。

狭缝宽度可调（范围0.02~2mm），透镜与狭缝间距可以通过伸缩狭缝筒进行调节。

当狭缝位于透镜焦平面上时，由狭缝经过透镜出射的光为平行光。

图3-7-2 平行光管3．自准直望远镜阿贝式自准直望远镜安装在支臂上，支臂与转座固定在一起并套装在度盘上。

它用来观察和确定光线行进方向。

自准直望远镜由物镜、目镜、分划板等组成（如图3-7-3），三者间距可调。

其中，分划板上刻有“”形叉丝；分划板下方与一块45º全反射小棱镜的直角面相贴，直角面上涂有不透明薄膜，薄膜上划有一个“十”形透光的窗口，当小电珠光从管侧经另一直角面入射到棱镜上，即照亮“十”字窗口。

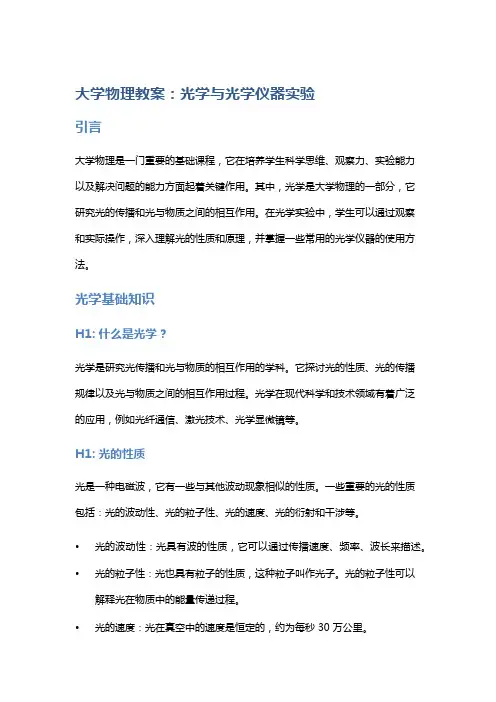

大学物理教案：光学与光学仪器实验引言大学物理是一门重要的基础课程，它在培养学生科学思维、观察力、实验能力以及解决问题的能力方面起着关键作用。

其中，光学是大学物理的一部分，它研究光的传播和光与物质之间的相互作用。

在光学实验中，学生可以通过观察和实际操作，深入理解光的性质和原理，并掌握一些常用的光学仪器的使用方法。

光学基础知识H1: 什么是光学？光学是研究光传播和光与物质的相互作用的学科。

它探讨光的性质、光的传播规律以及光与物质之间的相互作用过程。

光学在现代科学和技术领域有着广泛的应用，例如光纤通信、激光技术、光学显微镜等。

H1: 光的性质光是一种电磁波，它有一些与其他波动现象相似的性质。

一些重要的光的性质包括：光的波动性、光的粒子性、光的速度、光的衍射和干涉等。

•光的波动性：光具有波的性质，它可以通过传播速度、频率、波长来描述。

•光的粒子性：光也具有粒子的性质，这种粒子叫作光子。

光的粒子性可以解释光在物质中的能量传递过程。

•光的速度：光在真空中的速度是恒定的，约为每秒 30 万公里。

•光的衍射：当光通过一个孔或一个狭缝时，会发生衍射现象，即光的波动性表现出来。

•光的干涉：当两束光交叠时，它们的波动性会产生干涉现象。

干涉实验是理解光的波动性的重要实验之一。

H1: 光的传播与折射光的传播和折射是光学中的重要概念。

当光通过透明介质时，它会发生折射现象，即光线的传播方向会发生改变。

折射现象可以通过斯涅尔定律进行定量描述。

•斯涅尔定律：斯涅尔定律描述了光线在界面上折射的规律。

它可以表达为：入射角的正弦比例等于折射角的正弦比例与两种介质的折射率的比值。

光的折射现象在日常生活中经常出现，例如光线从水中射出时会发生折射，造成所看到的物体位置偏移的现象。

光学仪器实验在光学仪器实验中，我们将使用一些常见的光学仪器来观察和测量光的性质和现象。

以下是一些常用的光学仪器及其实验方法。

H2: 光栅实验光栅是一种具有周期性结构的光学元件，它可以分析和分离出光的不同波长成分。

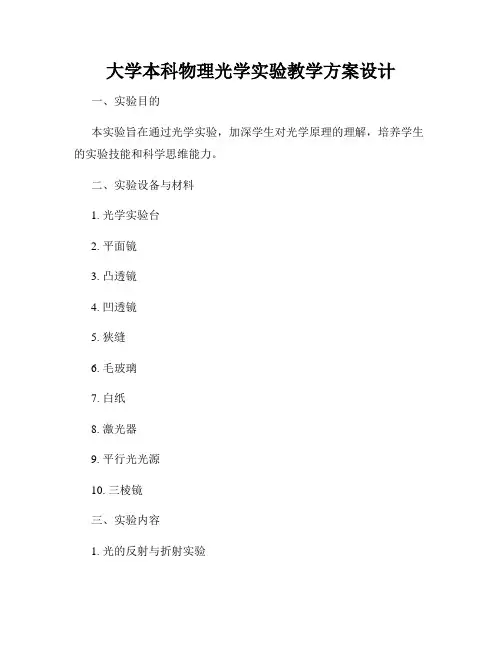

大学本科物理光学实验教学方案设计一、实验目的本实验旨在通过光学实验，加深学生对光学原理的理解，培养学生的实验技能和科学思维能力。

二、实验设备与材料1. 光学实验台2. 平面镜3. 凸透镜4. 凹透镜5. 狭缝6. 毛玻璃7. 白纸8. 激光器9. 平行光光源10. 三棱镜三、实验内容1. 光的反射与折射实验a) 使用平面镜进行光的反射实验，观察入射角、反射角和法线之间的关系。

b) 使用凸透镜和凹透镜进行光的折射实验，观察折射角、入射角和法线之间的关系。

2. 光的干涉实验a) 利用狭缝实现单缝干涉实验，观察干涉条纹的形成和变化。

b) 利用双缝实验观察干涉条纹的形成和干涉级数的变化。

3. 光的衍射实验a) 利用狭缝和毛玻璃进行光的衍射实验，观察衍射现象。

b) 利用狭缝和三棱镜进行光的衍射实验，观察三棱镜的折射和衍射现象。

4. 激光实验a) 利用激光器进行激光的传输实验，观察激光的传播特性。

b) 利用平行光源进行激光干涉实验，观察干涉条纹的形成和变化。

四、实验步骤1. 在实验台上设置合适的光学装置，确保实验的正常进行。

2. 根据实验内容选择相应的实验器材与材料。

3. 调整实验装置，使光通过适当的光学元件，如平面镜、凸透镜或凹透镜等。

4. 观察并记录实验现象，如反射角、折射角、干涉条纹的形成和变化等。

5. 进行数据处理，计算相关的物理量，如入射角、折射角、干涉级数等。

6. 分析实验结果，总结实验中观察到的光学现象，并与理论知识进行对比。

7. 撰写实验报告，包括实验目的、实验步骤、实验结果和分析、实验结论等内容。

五、实验安全注意事项1. 在进行光学实验时，注意避免直接照射眼睛，以免对视力造成损害。

2. 使用激光器时，严格遵守操作规程，避免对皮肤和眼睛造成伤害。

3. 所有实验器材和材料使用完毕后要妥善保管，避免损坏和浪费。

六、实验教学效果评价1. 学生能够熟练操作光学实验装置，正确观察和记录实验现象。

2. 学生能够准确计算和分析实验结果，深入理解光学原理。

光学仪器的设计原理和性能测试随着科技的发展，光学仪器在我们的日常生活中已经无处不在，它们的应用范围越来越广泛。

例如，光学显微镜在医学、生物学和材料科学等领域都有重要的应用。

那么，如何设计高效、高精度的光学仪器，并进行性能测试呢？本文将介绍光学仪器的设计原理和性能测试方法。

一、光学仪器的设计原理光学仪器的设计原理通常是根据光传输、干涉、散射、吸收、反射、透射等光学现象来设计的。

例如，光学显微镜是基于光学成像原理设计的。

当光线通过样品时，样品吸收和散射光线，形成一个虚像。

然后，通过目镜观察虚像。

这样，我们就可以看到清晰、高分辨率的图像。

另外，光学仪器的设计中也考虑到了光源的选择。

根据实际应用需求选择不同的光源，例如氙灯、钨丝灯、LED光源、激光等。

同时，还需要考虑光源的亮度、大小、色温、波长等参数，以达到最佳成像效果。

二、光学仪器的性能测试在光学仪器的设计过程中，性能测试是至关重要的。

只有经过严格的测试和评估，才能确保仪器的精度和可靠性。

下面，我们将介绍几种光学仪器的性能测试方法。

1. 分辨率测试分辨率是指观察者可以分辨两个紧挨着的物体时，这两个物体之间的最短距离。

分辨率越高，说明光学仪器越能提供细节丰富、清晰的图像。

分辨率测试可以通过对标准测试物拍摄图像，然后使用图像处理软件计算出分辨率来进行。

2. 消光比测试消光比是指在不同方向上的光线强度的比率。

在一些光学仪器中，如极化显微镜、激光扫描显微镜等仪器中，消光比对图像的质量有很大的影响。

通常可以通过使用极化器和旋转样品来测试消光比。

3. 稳定性测试稳定性测试是指测试光学仪器在长时间使用和运输中是否稳定。

例如，光学显微镜容易受到震动和温度变化的影响，会影响成像效果。

因此，可以通过加速振动、温度波动等测试来评估仪器的稳定性。

总结：光学仪器的设计和性能测试对于各种专业领域的科学家和工程师来说都是至关重要的。

我们需要了解光学仪器的设计原理，根据实际需求选择光源和设计光学元件，以最大程度地提高成像效果。

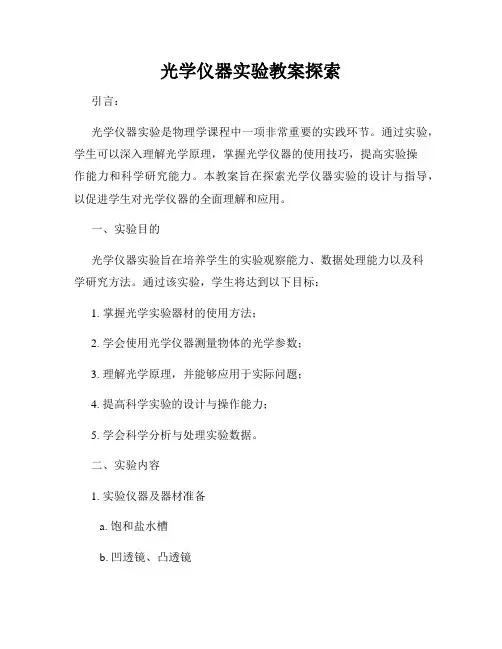

光学仪器实验教案探索引言：光学仪器实验是物理学课程中一项非常重要的实践环节。

通过实验，学生可以深入理解光学原理，掌握光学仪器的使用技巧，提高实验操作能力和科学研究能力。

本教案旨在探索光学仪器实验的设计与指导，以促进学生对光学仪器的全面理解和应用。

一、实验目的光学仪器实验旨在培养学生的实验观察能力、数据处理能力以及科学研究方法。

通过该实验，学生将达到以下目标：1. 掌握光学实验器材的使用方法；2. 学会使用光学仪器测量物体的光学参数；3. 理解光学原理，并能够应用于实际问题；4. 提高科学实验的设计与操作能力；5. 学会科学分析与处理实验数据。

二、实验内容1. 实验仪器及器材准备a. 饱和盐水槽b. 凹透镜、凸透镜c. 光屏、小孔、读数显微镜d. 光源、光电管e. 直尺、卡尺、毫米纸2. 实验一：焦距测量实验a. 实验原理：通过测量凹透镜和凸透镜的焦距，验证凸透镜公式和凹透镜公式的正确性。

b. 实验步骤：- 使用饱和盐水槽调节光的折射率。

- 使用小孔成像实验测量凹透镜和凸透镜的焦距。

- 记录实验数据，计算焦距值并比较理论值。

3. 实验二：光栅光谱实验a. 实验原理：通过光栅的光衍射现象，观察分光现象及光谱，测量光栅常数与波长的关系。

b. 实验步骤：- 清洁光栅，并调节光源到适当亮度。

- 通过光栅观察光衍射并记录实验现象。

- 根据实验数据，计算光栅常数和波长的关系。

4. 实验三：波导光学实验a. 实验原理：通过波导光学实验，观察光在波导中的传输特性，研究和分析波导模式。

b. 实验步骤：- 准备波导样品，并对其进行清洁和调节。

- 设置实验测量装置，记录光的传输特性。

- 分析实验结果，研究波导模式的特性。

三、实验指导1. 实验前准备a. 学生应提前了解实验的基本原理和相关知识。

b. 检查实验器材是否完整，并做好器材平衡和调试。

2. 实验操作a. 学生应仔细阅读实验步骤，并按照步骤进行操作。

b. 操作过程中，注意安全和仪器的正确使用。

光学仪器使用教案设计要点一、引言在现代科学研究和实验工作中，光学仪器的运用变得越来越广泛。

本篇教案设计旨在帮助教师们在教学过程中合理设计光学仪器的使用，提高学生对光学实验的理解和实践能力。

二、教学目标1. 了解光学仪器的种类和功能；2. 学习光学仪器的正确使用方法；3. 培养学生的观察、分析和实验设计能力；4. 培养学生的实验报告写作和表达能力。

三、教学内容及方法1. 光学仪器种类和功能：在教学过程中，应首先向学生介绍光学仪器的种类和各自的功能特点。

例如，显微镜用于观察微小物体，投影仪用于放大并显示幻灯片或文档等。

学生也可以通过查阅相关资料自主学习。

2. 光学仪器的正确使用方法：在学生理解了光学仪器的种类和功能后，需要进一步教授各种仪器的正确使用方法。

在此过程中，教师应当示范正确的使用方法，并引导学生亲自操作。

同时，还需要向学生讲解注意事项，如保持仪器清洁、正确调节焦距等。

3. 观察、分析和实验设计能力的培养：光学仪器的运用不仅仅是为了观察和测量，更重要的是培养学生的观察、分析和实验设计能力。

在使用光学仪器进行实验时，学生需要充分利用观察结果并进行准确的分析和推理。

为此，教师应鼓励学生在实验前提出假设和预测，并在实验过程中不断记录实验数据，最终得出合理的结论。

4. 实验报告写作和表达能力的培养：光学实验的结果分析和结论总结通常需要学生撰写实验报告。

因此，在教学过程中，教师应关注学生的实验报告写作和表达能力。

学生需要学习如何清晰地组织实验报告的结构，并用准确、简洁的语言进行表达。

此外，教师还可以提供一些实验报告的范例供学生参考和学习。

四、教学评价方法为了评价学生对光学仪器使用的掌握情况，教师可以采用以下方法进行评价：1. 课堂小练习：通过在课堂上布置一些与光学仪器使用相关的小练习，来检测学生对知识的掌握情况。

2. 实验报告评估：对学生提交的实验报告进行评估，包括结构合理性、表达准确性、数据记录和分析等方面的评价。

实验要求：1、根据所选课题，查阅参考资料，充分理解实验的理论依据和条件2、了解实验室提供的仪器元件工作原理、性能特点、操作规程，确定实验方案，画出光路图3、选择参数适当的仪器元件，进行理论计算4、计划操作过程步骤，考虑操作过程中可能出现的情况及解决办法、注意事项，思考如何提高测量精度5、实测实验进一步熟悉仪器元件构造、工作条件（水平、铅直、工作电压、光照等）、性能特点、操作规程，选择合理的操作程序，观察、分析、记录实验现象，测量记录数据（注意单位、估读）6、尽快粗算数据，及时发现问题，必要时进行补测7、合理处理数据，综合分析现象和数据结果8、写出完整的实验报告包括：实验目标、原理方案（公式、光路图、简要文字叙述）、实验仪器（参数）、内容步骤（现象、问题、解决）、数据列表、数据处理、实验结果、结果分析、实验总结（收获、体会、意见、建议）、列出参考资料目录（名称、作者、来源）实验注意事项：1、携带必要文具、计算器、文字材料2、根据清单核对仪器，请勿擅自动用其它工作台上物品3、实验过程中如有仪器损坏，及时报告4、得到实验结果，经检查签字后整理仪器5、注意保持室内整洁、安静。

实验仪器、桌椅放置整齐，经同意方可离开实验室6、光学表面不能用手触摸、轻拿轻放7、激光光源不可正对眼睛一、望远镜与显微镜组装望远镜和显微镜是常用的助视光学仪器。

望远镜主要用来帮助人们观察远处的目标，显微镜则主要用来帮助人们观察近处的微小物体。

它们在天文学、电子学、生物学和医学等领域中都起着重要作用。

为适应不同用途和性能的要求，望远镜和显微镜的种类很多，构造也各有差异，但它们的基本光学系统都是由一个物镜和一个目镜组成。

实验室提供的主要器材：通用底座SZ-05（5）、升降调节座SZ-03、二维平移底座SZ-02透镜架SZ-08（2）、二维透镜架SZ-07（2）、双棱镜架SZ-41带支座标尺SZ-33、微尺分划板（1/5、1/10）、毫米尺（30mm）白屏、保罗棱镜、45度玻璃架SZ-45溴钨灯+电源、小照明灯+电源+干版架SZ-12、180mm氦氖激光器+灯架+电源透镜（10）焦距mm：45、50、70、150、190；225、300、-100；34、105实验目标：1、根据所给仪器组装简单的望远镜、显微镜2、熟悉它们的构造及其放大原理。

自选实验——光学仪器的制作一 实验原理1.光学仪器的角放大率放大率是某些光学仪器的主要特征参数。

投影仪和放大机将物体放大成实像显示在屏幕上，用线性放大率β表示其放大能力；而望远镜和显微镜则主要增大远处的物体或近处微小的物体对眼睛的张角（视角大，物体在视网膜上成像就大），用角放大率M 表示它们的放大本领。

因为同1件物体对眼睛的张角和物体离眼睛的距离有关，故在角放大率的定义中必须对物体和像的位置作具体的规定。

对望远镜和显微镜规定，以像距离25cm （明视距离）处的放大率为仪器的放大率。

用纤维和望远镜观察物体时，通常视角甚小，因此视角之比可用其正切之比代替于是光学仪器的放大率可近似写成θtan /tan ψ=M式中ψ为通过光学仪器观测物体时，虚像在明视距离处对眼睛的张角；θ为不用光学仪器时，物体位于明视距离处对眼睛的张角。

凸透镜是最简单的放大镜。

下面以凸透镜为例，讨论它的放大率。

如下图所示，讨论它的放大率。

图 凸透镜放大示意图长度为y 的物体AB 在明视距离D 处对人眼的张角为θ。

当物体AB 放在透镜L的焦平内侧时，调整物距u 使像到人眼的距离为明视距离D ，得到高度为Y 的虚像ab 。

当眼睛紧靠凸透镜时，此时视角即为像对眼睛的张角ψ。

则此时放大镜的角放大率为 βθψ====yY D y D Y M //tan /tan 由此可知，放大镜的角放大率与线性放大率在数值上相等。

最简单的显微镜和望远镜都是由两个正透镜组成。

靠近被观察物体的是物镜，靠近人眼的是目镜。

物镜的作用是使物体成一位于目镜物方焦点以内、靠近物方焦点或位于物方焦点处的实像；目镜则起到放大镜的作用。

显微镜和望远镜虽然基本结构相同，但功能各异。

显微镜是用来观察近处微小物体的细节，而望远镜则是用来观察远处大物体的细节，它们都是延展人眼功能的助视光学仪器。

投影仪器包括电影放映机、幻灯机、印相放大机以及绘图用的投影仪等。

它的主要部分是一个会聚的投影镜头，将画片成放大的实像于屏幕上。

物理光学实验的设计与分析引言：物理光学实验是物理学中重要的实验内容之一，通过实验设计与分析能够帮助学生深入了解光的本质和性质，提高实验操作能力和科学研究能力。

本教案将结合物理光学实验的特点，设计一系列光学实验，并详细分析实验过程和实验结果，帮助学生理解光的传播规律和应用。

一、实验目的1. 了解光的传播规律和光学现象。

2. 掌握光的折射、干涉和衍射等基本原理。

3. 学习运用光学仪器测量和分析光学现象。

二、实验器材1. 光学平行板2. 薄凸透镜3. 光衍射装置（狭缝和光屏）4. 高斯光程计5. 干涉仪三、实验步骤和分析1. 折射实验a. 将光源放置在一个水槽上方，调整光源高度，使光线垂直射入水槽。

b. 在水槽中插入一块光学平行板，观察光线的折射现象。

c. 通过测量入射角和折射角，计算出水的折射率。

d. 分析实验结果，讨论折射现象与入射角、折射角和介质折射率的关系。

2. 干涉实验a. 将一束单色光通过一个单缝狭缝，然后照射到光屏上，观察到的干涉条纹。

b. 改变狭缝宽度，观察到的干涉条纹的变化。

c. 计算出波长和狭缝宽度之间的关系。

d. 分析实验结果，讨论干涉现象与波长、光程差和狭缝宽度的关系。

3. 衍射实验a. 在光源前方设置一个光屏，然后在光屏上放置一个狭缝装置。

b. 观察到的衍射图样，并记录观察到的衍射图样。

c. 改变狭缝宽度和距离，观察到的衍射图样的变化。

d. 分析实验结果，讨论衍射现象与波长、狭缝宽度和距离的关系。

4. 高斯光程计实验a. 将汞灯放置在高斯光程计装置的一侧，调整望远镜的位置，观察到汞灯的像。

b. 改变望远镜的位置，观察到的汞灯像的变化。

c. 通过测量望远镜位置和像位置，计算出透镜的焦距。

d. 分析实验结果，讨论透镜的焦距与透镜位置和像位置的关系。

5. 干涉仪实验a. 调整干涉仪的光路，使得干涉环增强。

b. 改变干涉仪中的样品，观察到的干涉环的变化。

c. 通过计算干涉环的半径，计算出样品的折射率。
