SMT不良率降低分析

SMT不良分析及改善措施SMT（表面贴装技术）是电子制造过程中常用的一种表面组装技术，可以将小型电子组件安装在印刷电路板（PCB）上。

然而，在SMT过程中可能会出现一些不良现象，例如焊点不良、元器件偏位、组件缺失等。

这些不良现象会直接影响产品的质量和性能，因此需要进行不良分析并采取相应的改善措施。

首先，针对焊点不良问题，可能出现的原因包括焊接温度不稳定、焊锡量不足、焊接时间过短等。

在进行不良分析时，可以通过观察焊点的形态和外观来判断问题的具体原因。

针对这些问题，可以采取以下改善措施：1.调整焊接温度和时间：通过增加焊接温度、延长焊接时间等方式，确保焊接质量的稳定性和一致性。

2.控制焊锡量：确认焊锡量是否足够，可以使用自动供锡机或者人工供锡的方式进行补充，确保焊点的充盈度和质量。

3.检测焊点质量：使用焊点质量检测设备，例如X射线检测设备或者直观检查仪器，检测焊点的质量和形态，及时发现问题并采取相应的纠正措施。

其次，针对元器件偏位的问题，可能的原因包括元器件粘贴不准确、贴附剂粘度过大或过小等。

针对这些问题，可以采取以下改善措施：1.进行粘贴机的校准：调整粘贴机的定位精度，确保元器件的粘贴位置准确。

2.选择适合的贴附剂：根据元器件类型和尺寸，选择适合的贴附剂，并调整贴附剂的粘度，确保元器件的粘贴质量。

3.进行视觉系统的检测：使用视觉系统检测元器件的粘贴质量，如果发现问题，及时进行修正。

最后，针对组件缺失的问题，主要原因可能是元器件的供应链问题，例如供应商发货错误或者内部库存管理不善。

针对这些问题，可以采取以下改善措施：1.加强供应商管理：与供应商建立良好的合作关系，加强供应链的沟通和管理，确保元器件的质量和数量。

2.设立内部库存管理系统：建立完善的库存管理系统，确保元器件的采购、入库、出库等流程的可控性和准确性。

3.进行组件跟踪和检测：使用条码或者RFID等技术，对每个组件进行跟踪和检测，确保组件的精确性和完整性。

SMT不良产生原因及对策SMT（Super Multi-vision Test）不良产生原因及对策是电子制造行业中一个重要的话题。

在电子制造过程中，SMT是一种常用的组装技术，它涉及到大量的元件的高速表面安装。

然而，在实践中，SMT不良很常见，它可能会导致产品质量下降、生产效率降低以及成本增加。

因此，了解不良产生的原因，并采取相应的对策，对于提高SMT生产的质量和效率至关重要。

1.材料问题：SMT使用的元件和焊料可能存在质量问题。

元件可能存在焊盘偏移、引脚损坏、尺寸不一致等问题。

焊料可能存在含波点、气孔等质量问题。

2.设备问题：SMT设备的故障或不当使用也可能引起不良。

设备的加热、输送、贴装等环节可能存在问题，导致元件无法准确地安装在PCB上。

3.操作问题：操作人员操作不当、技术不到位也是不良产生的原因之一、操作人员可能存在操作失误、程序设置错误、参数调整不当等问题。

为了解决SMT不良的问题，可以采取以下对策：1.强化质量管理：确保元件和焊料的质量。

从可靠的供应商购买元件和焊料，并对其进行严格的质量检查。

对于质量问题严重的供应商，需要采取相应的措施，如更换供应商。

2.维护和保养设备：定期对SMT设备进行维护和保养，以确保其正常运行。

培训操作人员，让他们掌握设备的正确使用方法，并确保操作人员具备相关的技术能力。

3.检查和修正操作问题：建立操作规程，并进行培训，确保操作人员按照规程操作。

同时，建立检查机制，及时发现和纠正操作问题。

定期举行会议，分享操作问题和经验，以便全员学习和提高。

4.强化数据分析和改进活动：建立良好的数据收集和分析体系，及时发现生产过程中的问题，并采取改进措施。

定期评估数据，评估改进措施的效果，及时调整和完善。

5.推行持续改进：将持续改进的理念贯穿于整个SMT生产过程中。

不断寻找不良产生的原因，通过改进工艺流程、优化设备和培训操作人员等方式，降低不良的发生率。

总结起来，SMT不良产生的原因有材料问题、设备问题和操作问题等。

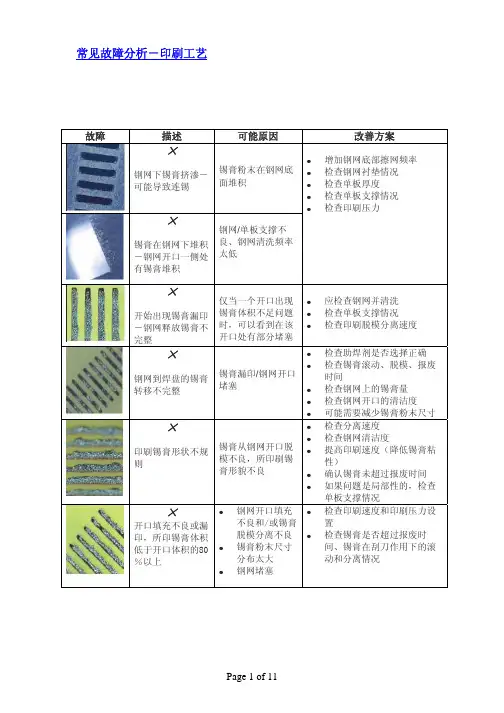

常见故障分析－印刷工艺故障描述可能原因改善方案×钢网下锡膏挤渗－可能导致连锡锡膏粉末在钢网底面堆积×锡膏在钢网下堆积－钢网开口一侧处有锡膏堆积钢网/单板支撑不良、钢网清洗频率太低z 增加钢网底部擦网频率 z 检查钢网衬垫情况 z 检查单板厚度 z检查单板支撑情况 z检查印刷压力×开始出现锡膏漏印－钢网释放锡膏不完整仅当一个开口出现锡膏体积不足问题时，可以看到在该开口处有部分堵塞z 应检查钢网并清洗 z 检查单板支撑情况z检查印刷脱模分离速度×钢网到焊盘的锡膏转移不完整锡膏漏印/钢网开口堵塞z 检查助焊剂是否选择正确 z检查锡膏滚动、脱模、报废时间z 检查钢网上的锡膏量 z 检查钢网开口的清洁度 z可能需要减少锡膏粉末尺寸×印刷锡膏形状不规则锡膏从钢网开口脱模不良，所印刷锡膏形貌不良z 检查分离速度 z 检查钢网清洁度z提高印刷速度（降低锡膏粘性）z 确认锡膏未超过报废时间 z如果问题是局部性的，检查单板支撑情况×开口填充不良或漏印，所印锡膏体积低于开口体积的80％以上z钢网开口填充不良和/或锡膏脱模分离不良 z锡膏粉末尺寸分布太大 z钢网堵塞z检查印刷速度和印刷压力设置z检查锡膏是否超过报废时间、锡膏在刮刀作用下的滚动和分离情况常见故障分析－印刷工艺（续）故障描述可能原因改善方案×印刷锡膏过多－可能导致连锡印刷刮网不干净，或印刷压力太低z 加大印刷压力 z 调整分离速度z检查钢网和焊盘平整度，钢网开口锥度不良，重新认证钢网供应商 z降低钢网厚度×/√印刷外形不良“狗耳朵”，锡膏量合适，但形貌不良－可能导致回流后连锡分离速度需要调整或钢网开口外形不良，后者影响更大，钢网开口壁面积应该不大于焊盘表面积z 检查分离速度 z 检查锡膏胶粘性 z 检查钢网厚度z提高印刷速度并检查单板支撑情况×锡膏铲坑－印刷锡膏不足，呈凹型，四周锡膏量多z刮刀类型不合适z 印刷压力过大 z刮刀刀刃损伤z 确认印刷压力是否过大 z确认使用金属刮刀而非软橡胶刮刀z 检查刮刀刀刃是否有缺口 z检查钢网与PCB 接触情况 ×过印刷－所印锡膏外形超出焊盘z可能需要减少钢网开口尺寸 z可能存在钢网下锡膏挤渗z 检查焊盘/开口设计z降低印刷压力或提高印刷速度z检查钢网衬垫情况×印刷脱模后有锡膏残留在钢网开口中，单板上锡膏外形不一致z锡膏流变性变质z 需要清洗钢网 z 需要调整脱模 z锡膏粉末尺寸分布太大z钢网设计不良z检查锡膏在刮刀作用下的滚动和分离情况、锡膏是否超过报废时间z提高印刷速度（降低锡膏粘性）z 检查钢网开口的清洁度 z 检查脱模分离速度z 可能需要减少锡膏粉末尺寸 z检查开口焊盘比×锡膏桥接/外形拖尾。

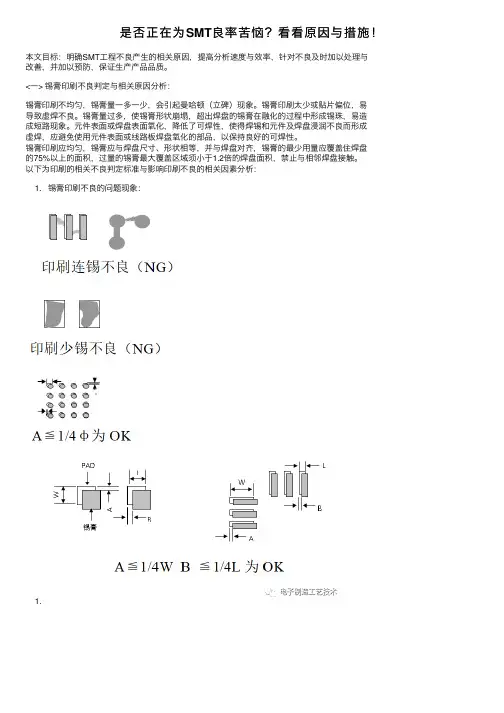

是否正在为SMT良率苦恼？看看原因与措施！本⽂⽬标：明确SMT⼯程不良产⽣的相关原因，提⾼分析速度与效率，针对不良及时加以处理与改善，并加以预防，保证⽣产产品品质。

<⼀> 锡膏印刷不良判定与相关原因分析：锡膏印刷不均匀，锡膏量⼀多⼀少，会引起曼哈顿（⽴碑）现象。

锡膏印刷太少或贴⽚偏位，易导致虚焊不良。

锡膏量过多，使锡膏形状崩塌，超出焊盘的锡膏在融化的过程中形成锡珠，易造成短路现象。

元件表⾯或焊盘表⾯氧化，降低了可焊性，使得焊锡和元件及焊盘浸润不良⽽形成虚焊，应避免使⽤元件表⾯或线路板焊盘氧化的部品，以保持良好的可焊性。

锡膏印刷应均匀，锡膏应与焊盘尺⼨、形状相等，并与焊盘对齐，锡膏的最少⽤量应覆盖住焊盘的75%以上的⾯积，过量的锡膏最⼤覆盖区域须⼩于1.2倍的焊盘⾯积，禁⽌与相邻焊盘接触。

以下为印刷的相关不良判定标准与影响印刷不良的相关因素分析：1. 锡膏印刷不良的问题现象：1.2. 影响锡膏印刷不良的原因分析印刷锡膏在整个⽣产中引起的质量问题占的⽐重较⼤，印刷质量与模板的状况、锡膏设备的刮⼑、操作与清洗有很⼤关系，解决这类问题要注意各⽅⾯的技术要求，⼀般来说要想印出⾼质量的锡膏印刷，必须要有：1）良好适宜的锡膏。

2）良好合理的模板。

3）良好的设备与刮⼑。

4）良好的清洗⽅法与适当的清洗频次。

3. 锡膏印刷不良相关原因分析与处理⽅法：3.1、坍塌印刷后，锡膏往焊盘两边塌陷。

产⽣的原因可能是：1) 刮⼑压⼒太⼤。

2) 印刷板定位不稳定。

3) 锡膏粘度或⾦属含量过低。

防⽌或解决办法：调整刮⼑压⼒；重新固定印刷板；选择合适粘度的锡膏。

3.2、锡膏厚度超下限或偏下限产⽣的可能原因是：1) 模板厚度不符合要求（太薄）。

2) 刮⼑压⼒过⼤。

3) 锡膏流动性太差。

防⽌或解决办法：选择厚度合适的模板；选择颗粒度和粘度合适的锡膏；调整刮⼑压⼒。

3.3、厚度不⼀致印刷后，焊盘上锡膏厚度不⼀致，产⽣的原因可能是：1) 模板与印刷板不平⾏。

SMT制程不良原因及改善对策SMT制程（Surface Mount Technology）是一种常用的电子组装技术，广泛应用于电子产品的制造过程中。

然而，由于各种原因所引起的不良现象在SMT制程中时有发生。

本文将讨论SMT制程不良原因以及改善对策。

1.焊接不良：焊接不良可以导致焊点虚焊、焊接断裂等问题。

常见的原因包括焊接温度不够、焊接时间不足、焊接设备不稳定等。

改善对策包括提高焊接设备的质量和稳定性、增加焊接温度和时间的控制精度等。

2.贴装不良：贴装不良可以导致元件偏移、元件漏贴等问题。

常见的原因包括贴装位置错误、贴装头磨损、胶垫损坏等。

改善对策包括提高贴装机的精度和稳定性、定期更换贴装头和胶垫等。

3.元件损坏：元件在SMT制程中容易受到机械损伤、电静电等因素的影响而受损。

改善对策包括提供合适的防护措施，如使用防静电设备、增加元件存储和运输的保护等。

4.焊盘不良：焊盘不良可以导致焊点接触不良、导致电路连通性问题。

常见的原因包括锡膏质量不佳、焊盘形状不准确等。

改善对策包括使用高质量的锡膏、提高焊盘生产过程的精度等。

5.引脚弯曲：引脚弯曲会导致元件无法正确插入或连接。

常见的原因包括元件存储和运输过程中引脚受到碰撞、搬运过程中的不当操作等。

改善对策包括提供合适的存储和运输保护措施、培训操作人员正确操作等。

改善SMT制程不良有很多对策，下面列举了其中一些常见的：1.提高设备的质量和稳定性：定期对设备进行维护和保养，确保其正常运行和精度稳定。

采用高质量的设备和工具，可大大降低不良率。

2.优化工艺参数：根据产品要求和设备特性，合理的调整焊接温度、焊接时间等工艺参数，以确保焊接效果和质量。

3.加强员工培训：提供必要的培训和指导，使操作人员熟悉SMT制程的原理和操作技巧，减少人为失误和操作不当导致的不良。

4.严格品质管理：建立完善的品质管理体系，包括设备校验、材料检测、过程控制等环节，确保产品质量稳定。

5.提供合适的存储和运输保护：对元件进行正确的存储和运输保护，避免机械损伤、静电损伤等因素导致的元件损坏。

smt制程不良原因及改善措施汇报人：2023-12-19•SMT制程简介•SMT制程不良原因分析•SMT制程改善措施探讨目录•案例分析：成功改善SMT制程不良的实践经验分享•未来发展趋势预测与挑战分析•总结回顾与展望未来发展前景01SMT制程简介表面贴装技术（Surface Mount Technology，简称SMT）是一种将电子元件通过焊接或贴装的方式固定在印制电路板表面的电子制造技术。

高密度、高速度、高自动化、高质量、低成本、环保等。

SMT制程定义与特点SMT制程特点SMT制程定义20世纪60年代，SMT制程开始应用于电子制造领域。

初期阶段20世纪70年代至90年代，SMT制程逐渐普及，技术不断进步。

发展阶段21世纪初，SMT制程已经成为电子制造领域的主流技术。

成熟阶段SMT制程发展历程提高生产效率降低成本提高产品质量促进电子产业发展SMT制程重要性01020304SMT制程可以实现自动化生产，提高生产效率。

SMT制程可以减少人工操作，降低生产成本。

SMT制程可以实现高精度、高质量的焊接和贴装，提高产品质量。

SMT制程是电子制造领域的重要技术，对电子产业的发展具有推动作用。

02SMT制程不良原因分析原材料问题原材料问题是导致SMT制程不良的主要原因之一。

详细描述原材料的质量、稳定性、一致性等不符合要求，可能导致贴片机的识别问题、焊接不良等问题。

总结词设备故障是SMT制程不良的常见原因之一。

详细描述设备故障可能导致贴片机、焊接设备等不能正常运行，从而影响生产效率和产品质量。

设备故障操作失误总结词操作失误是SMT制程不良的常见原因之一。

详细描述操作失误可能包括操作流程不规范、参数设置错误等，导致生产过程中出现各种问题。

环境因素影响总结词环境因素对SMT制程不良具有一定的影响。

详细描述环境因素可能包括温度、湿度、灰尘等，这些因素可能影响设备的正常运行和产品的质量。

03SMT制程改善措施探讨提升原材料质量标准建立严格的原材料质量检验制度对所有原材料进行严格的质量检验，确保符合生产要求。

SMT不良分析报告一、概述本报告旨在分析SMT（Surface Mount Technology，表面贴装技术）生产过程中的不良现象，并提供相应的解决方案。

SMT是一种将电子元件贴装到PCB板表面的技术，具有高效、高精度、高可靠性等优点。

然而，在实际生产过程中，由于各种原因会导致SMT不良现象的发生。

二、SMT不良现象分类1、元件贴装不良：元件贴装位置偏离、倾斜、立碑等现象。

2、焊接不良：焊接点缺陷、虚焊、冷焊等现象。

3、元件质量问题：元件本身存在缺陷，如破损、功能不良等。

4、PCB板质量问题：PCB板存在缺陷，如划伤、变形、污染等。

5、操作不当：操作人员技能不足、操作不规范等导致的不良。

三、SMT不良原因分析1、元件贴装不良原因：a)贴装设备精度不高；b)操作人员技能不足；c)定位基准不准确；d)元件本身质量问题。

2、焊接不良原因：a)温度和时间控制不当；b)焊点表面污染；c)元件和PCB板质量问题；d)焊接设备故障或参数设置不当。

3、元件质量问题原因：a)供应商质量控制不严格；b)运输和存储过程中损坏；c)生产过程中质量控制不严格。

4、PCB板质量问题原因：a)供应商质量控制不严格；b) PCB板制作过程中出现缺陷；c) PCB板运输和存储过程中损坏。

5、操作不当原因：a)操作人员技能培训不足；b)操作流程不完善；c)质量控制意识不强。

四、SMT不良解决方案1、提高设备精度：对贴装设备和焊接设备进行定期维护和校准，确保设备精度在规定范围内。

2、加强操作人员技能培训：定期组织技能培训，提高操作人员的技能水平。

3、完善操作流程：制定严格的SMT操作流程，确保操作人员严格按照规定进行操作。

4、加强来料质量控制：对供应商进行严格筛选，并对来料进行严格的质量控制。

同时，加强存储和运输过程中的保护措施，防止元件和PCB板损坏。

5、加强生产过程中的质量控制：建立完善的质量控制体系，对每个生产环节进行严格的质量监控。

产品常见不良及其原因分析SMT 产品常见不良及其原因分析一. 主要不良分析主要不良分析.锡珠(Solder Balls)：1. 丝印孔与焊盘不对位，印刷不精确，使锡膏弄脏PCB。

2. 锡膏在氧化环境中暴露过多、吸空气中水份太多。

3. 加热不精确，太慢并不均匀.4. 加热速率太快并预热区间太长。

5. 锡膏干得太快。

6. 助焊剂活性不够。

7. 太多颗粒小的锡粉。

8. 回流过程中助焊剂挥发性不适当。

锡球的工艺认可标准是：当焊盘或印制导线的之间距离为时，锡珠直径不能超过，或者在600mm平方范围内不能出现超过五个锡珠。

锡桥(Bridge solder)：1. 锡膏太稀,包括锡膏内金属或固体含量低、摇溶性低、锡膏容易榨开.2. 锡膏颗粒太大、助焊剂表面张力太小.3. 焊盘上太多锡膏.4. 回流温度峰值太高等.开路(Open):1.锡膏量不够.2. 组件引脚的共面性不够.3. 锡湿不够(不够熔化、流动性不好)，锡膏太稀引起锡流失.4. 引脚吸锡(象灯芯草一样)或附近有联机孔. 引脚吸锡可以通过放慢加热速度和底面加热多、上面加热少来防止.5. 焊锡对引脚不熔湿, 干燥时间过长引起助焊剂失效、回流温度过高/时间过长引起氧化.6. 焊盘氧化,焊锡没熔焊盘.墓碑(Tombstoning/Part shift):墓碑通常是不相等的熔湿力的结果，使得回流后组件在一端上站起来,一般加热越慢，板越平稳，越少发生。

降低装配通过183° C的温升速率将有助于校正这个缺陷。

空洞:是锡点的X 光或截面检查通常所发现的缺陷。

空洞是锡点内的微小“气泡”,可能是被夹住的空气或助焊剂。

空洞一般由三个曲线错误所引起：不够峰值温度；回流时间不够；升温阶段温度过高。

造成没挥发的助焊剂被夹住在锡点内。

这种情况下，为了避免空洞的产生，应在空洞发生的点测量温度曲线，适当调整直到问题解决。

二. 印刷问题印刷问题印刷偏位:1. 机器换线生产前首片印刷偏移2. PCB mark 不好3. PCB 夹持不好4. 机器Vision系统出故障及机器 XY Table 有问题锡膏桥1. 钢板刮伤或张力不足. 钢板擦拭不好. 钢板背面胶带是否脱落. 钢板背面粘有锡膏. PCB 零件面有凸出物. 印刷机XY Table倾斜﹐导制与钢板有间隙. 印刷机刮刀水平度校正不良,造成印刷锡膏多锡现象锡膏塞孔1. 锡膏太干. Slow Snapoff Speed 设定太快. Slow Snapoff distance设定太小锡膏下塌1. 锡膏粘度太低或吸入湿气2. 刮刀速度太快少印漏印锡膏1. 钢板上锡膏量少2. 锡膏粘刮刀锡膏拉尖1. Slow Snap-off速度设置太快. PCB 和 STENCIL间隙太大. 刮刀印刷速度设定太高. 刮刀压力设定太低. 板子支承不够锡膏过薄1. 钢板上锡膏量少2. 刮刀印刷速度设定太高3. 锡膏粘刮刀锡膏过厚1. PCB 零件面有凸出物﹒2. PCB 和 STENCIL间隙太大3. 刮刀Down stop设定太小4. 刮刀压力设定太低三. 元件贴装不元件贴装不良问题良问题元件偏位1. Program中定义坐标差异2. 元件置放速度太快3. 元件尺寸数据设置错误4. 元件高度设置错误元件出现翻件/侧件2. 料带安装不良3. 料架送带不良元件漏件1. 元件高度设置错误2. 元件置放速度太快3. Nozzle 有萤光纸脏或歪斜现象元件抛料1. Camera 镜片脏2. Nozzle 有萤光纸脏或歪斜现象3. 元件尺寸数据设置错误绞带现象1. 料带安装不良四. Reflow四. Reflow不良问题不良问题温度偏高1. 炉温设置太高2. 链条速度设置太慢3. 测温点异常4. 热风频率设置过大.5. 测温方法不正确.温度偏低1. 炉温设置太低2. 链条速度设置太快3. 测温点异常4. 热风频率设置过小.5. 测温方法不正确.熔锡时间太短1. 温度设置不佳2. 链条速度设置太快3. 测温点异常4. 冷却速度过快.5. 测温方法不正确.熔锡时间太长1. 温度设置不佳2. 链条速度设置太慢3. 测温点异常4. 冷却速度太慢5. 测温方法不正确.6. 测温方法不正确.7. 链条速度设置太快.8. 测温方法不正确.升温斜率太快1. 温度设置不佳2. 测温点异常3. 链条速度设置太慢4. 测温方法不正确.升温斜率太慢1. 温度设置不佳2. 测温点异常3. 链条速度设置太快.4. 测温方法不正确. 预热时间太长1. 温度设置不佳2. 测温点异常3. 链条速度设置太快.4. 测温方法不正确.预热时间太短1. 温度设置不佳2. 测温点异常3. 链条速度设置太快.4. 测温方法不正确.。

SMT不良分析报告1. 引言本报告旨在对Surface Mount Technology（SMT）过程中的不良情况进行分析，以帮助企业改进生产过程，提高产品质量。

我们将逐步分析不良现象，并提供解决方案，以便减少不良产品的发生率。

2. 不良现象分析在SMT生产过程中，可能会出现以下不良情况：2.1. 焊接不良焊接不良是SMT过程中最常见的问题之一。

以下是常见的焊接不良现象和可能的原因：1.焊接剂溢出：可能是由于焊接剂使用过量或喷嘴堵塞导致。

2.焊接点气泡：可能是由于焊接温度过高或焊接时间过长导致。

3.焊接点未完全熔化：可能是由于焊接温度过低或焊接时间不足导致。

2.2. 元件安装不良元件安装不良也是常见的SMT生产过程中的问题。

以下是常见的元件安装不良现象和可能的原因：1.元件偏移：可能是由于元件放置不准确或贴附不牢固导致。

2.元件翻转：可能是由于元件放置方向错误或贴附不牢固导致。

3.元件丢失：可能是由于元件供应链问题或操作失误导致。

3. 解决方案针对上述不良现象，我们提供以下解决方案：3.1. 焊接不良的解决方案针对焊接不良问题，可以采取以下措施：1.控制焊接剂用量：确保焊接剂使用适量，避免过量或不足。

2.定期清洁喷嘴：定期清洗喷嘴，预防堵塞问题发生。

3.优化焊接温度和时间：通过调整焊接温度和时间，确保焊接点的质量。

3.2. 元件安装不良的解决方案针对元件安装不良问题，可以采取以下措施：1.加强人员培训：对操作人员进行培训，提高其技术水平和操作准确性。

2.优化元件放置设备：确保元件放置设备准确可靠，减少元件偏移和翻转问题。

3.改进供应链管理：与元件供应商合作，确保元件质量和供应链稳定性。

4. 结论通过对SMT不良现象的分析和解决方案的提供，我们可以帮助企业改进生产过程，提高产品质量。

在实施解决方案时，建议企业根据自身情况进行调整和优化，以取得更好的效果。

最终，减少不良产品的发生率将有助于提升企业竞争力和顾客满意度。
