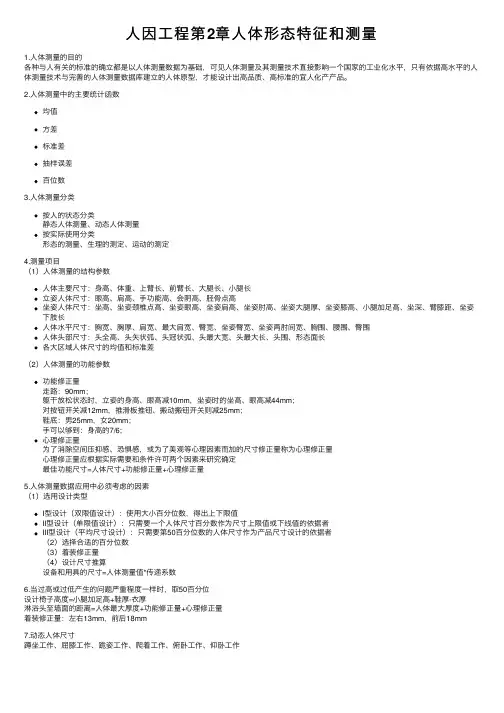

⼈因⼯程第2章⼈体形态特征和测量1.⼈体测量的⽬的各种与⼈有关的标准的确⽴都是以⼈体测量数据为基础，可见⼈体测量及其测量技术直接影响⼀个国家的⼯业化⽔平，只有依据⾼⽔平的⼈体测量技术与完善的⼈体测量数据库建⽴的⼈体原型，才能设计出⾼品质、⾼标准的宜⼈化产产品。
2.⼈体测量中的主要统计函数均值⽅差标准差抽样误差百位数3.⼈体测量分类按⼈的状态分类静态⼈体测量、动态⼈体测量按实际使⽤分类形态的测量、⽣理的测定、运动的测定4.测量项⽬（1）⼈体测量的结构参数⼈体主要尺⼨：⾝⾼、体重、上臂长、前臂长、⼤腿长、⼩腿长⽴姿⼈体尺⼨：眼⾼、肩⾼、⼿功能⾼、会阴⾼、胫⾻点⾼坐姿⼈体尺⼨：坐⾼、坐姿颈椎点⾼、坐姿眼⾼、坐姿肩⾼、坐姿肘⾼、坐姿⼤腿厚、坐姿膝⾼、⼩腿加⾜⾼、坐深、臂膝距、坐姿下肢长⼈体⽔平尺⼨：胸宽、胸厚、肩宽、最⼤肩宽、臀宽、坐姿臀宽、坐姿两肘间宽、胸围、腰围、臀围⼈体头部尺⼨：头全⾼、头⽮状弧、头冠状弧、头最⼤宽、头最⼤长、头围、形态⾯长各⼤区域⼈体尺⼨的均值和标准差（2）⼈体测量的功能参数功能修正量⾛路：90mm；躯⼲放松状态时，⽴姿的⾝⾼、眼⾼减10mm，坐姿时的坐⾼、眼⾼减44mm；对按钮开关减12mm，推滑板推钮、搬动搬钮开关则减25mm；鞋底：男25mm，⼥20mm；⼿可以够到：⾝⾼的7/6;⼼理修正量为了消除空间压抑感、恐惧感，或为了美观等⼼理因素⽽加的尺⼨修正量称为⼼理修正量⼼理修正量应根据实际需要和条件许可两个因素来研究确定最佳功能尺⼨=⼈体尺⼨+功能修正量+⼼理修正量5.⼈体测量数据应⽤中必须考虑的因素（1）选⽤设计类型I型设计（双限值设计）：使⽤⼤⼩百分位数，得出上下限值II型设计（单限值设计）：只需要⼀个⼈体尺⼨百分数作为尺⼨上限值或下线值的依据者III型设计（平均尺⼨设计）：只需要第50百分位数的⼈体尺⼨作为产品尺⼨设计的依据者（2）选择合适的百分位数（3）着装修正量（4）设计尺⼨推算设备和⽤具的尺⼨=⼈体测量值*传递系数6.当过⾼或过低产⽣的问题严重程度⼀样时，取50百分位设计椅⼦⾼度=⼩腿加⾜⾼+鞋厚-⾐厚淋浴头⾄墙⾯的距离=⼈体最⼤厚度+功能修正量+⼼理修正量着装修正量：左右13mm，前后18mm7.动态⼈体尺⼨蹲坐⼯作、屈膝⼯作、跪姿⼯作、爬着⼯作、俯卧⼯作、仰卧⼯作。

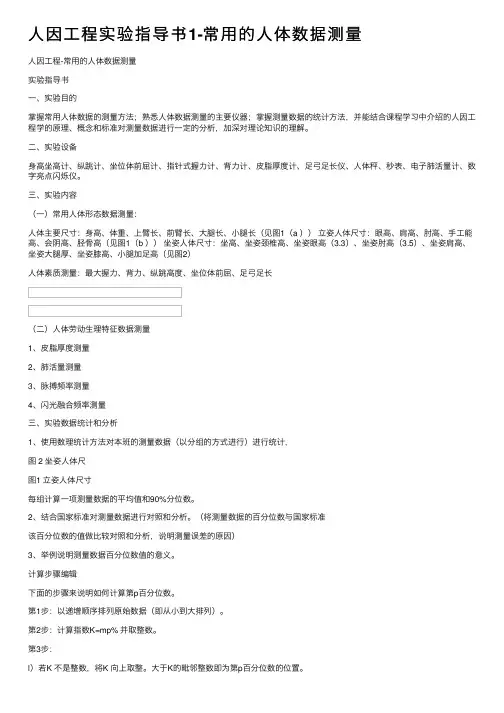

⼈因⼯程实验指导书1-常⽤的⼈体数据测量⼈因⼯程-常⽤的⼈体数据测量实验指导书⼀、实验⽬的掌握常⽤⼈体数据的测量⽅法；熟悉⼈体数据测量的主要仪器；掌握测量数据的统计⽅法，并能结合课程学习中介绍的⼈因⼯程学的原理、概念和标准对测量数据进⾏⼀定的分析，加深对理论知识的理解。
⼆、实验设备⾝⾼坐⾼计、纵跳计、坐位体前屈计、指针式握⼒计、背⼒计、⽪脂厚度计、⾜⼸⾜长仪、⼈体秤、秒表、电⼦肺活量计、数字亮点闪烁仪。
三、实验内容（⼀）常⽤⼈体形态数据测量：⼈体主要尺⼨：⾝⾼、体重、上臂长、前臂长、⼤腿长、⼩腿长（见图1（a ））⽴姿⼈体尺⼨：眼⾼、肩⾼、肘⾼、⼿⼯能⾼、会阴⾼、胫⾻⾼（见图1（b ））坐姿⼈体尺⼨：坐⾼、坐姿颈椎⾼、坐姿眼⾼（3.3）、坐姿肘⾼（3.5）、坐姿肩⾼、坐姿⼤腿厚、坐姿膝⾼、⼩腿加⾜⾼（见图2）⼈体素质测量：最⼤握⼒、背⼒、纵跳⾼度、坐位体前屈、⾜⼸⾜长（⼆）⼈体劳动⽣理特征数据测量1、⽪脂厚度测量2、肺活量测量3、脉搏频率测量4、闪光融合频率测量三、实验数据统计和分析1、使⽤数理统计⽅法对本班的测量数据（以分组的⽅式进⾏）进⾏统计，图 2 坐姿⼈体尺图1 ⽴姿⼈体尺⼨每组计算⼀项测量数据的平均值和90%分位数。
2、结合国家标准对测量数据进⾏对照和分析。
（将测量数据的百分位数与国家标准该百分位数的值做⽐较对照和分析，说明测量误差的原因）3、举例说明测量数据百分位数值的意义。
计算步骤编辑下⾯的步骤来说明如何计算第p百分位数。
第1步：以递增顺序排列原始数据（即从⼩到⼤排列）。
第2步：计算指数K=mp% 并取整数。
第3步：l）若K 不是整数，将K 向上取整。
⼤于K的毗邻整数即为第p百分位数的位置。
2) 若K是整数，则第p百分位数是第K项与第（K+l）项数据的平均值。
或：（⼆）作业环境评价和分析（设计型）1、作业环境数据测量●照度测量●亮度测量●氧⽓浓度测量2、从作业岗位、作业空间、作业姿势、动作研究、作业台椅、总体设计等多个⾓度，结合相关国家标准对作业环境进⾏评价和分析。

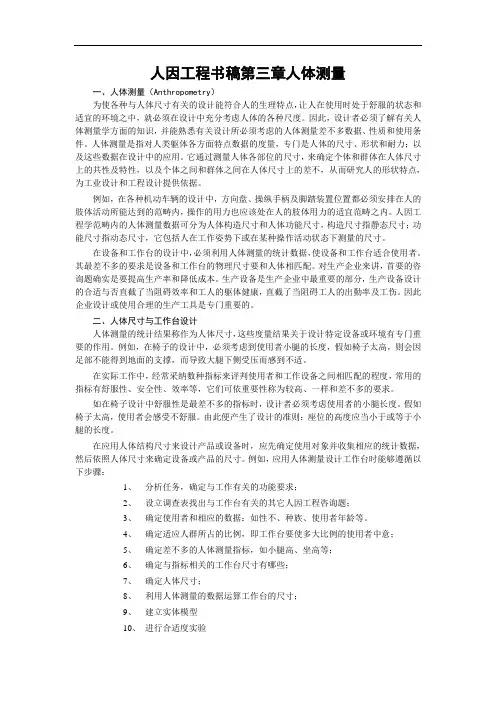

人因工程书稿第三章人体测量一、人体测量（Anthropometry）为使各种与人体尺寸有关的设计能符合人的生理特点，让人在使用时处于舒服的状态和适宜的环境之中，就必须在设计中充分考虑人体的各种尺度。
因此，设计者必须了解有关人体测量学方面的知识，并能熟悉有关设计所必须考虑的人体测量差不多数据、性质和使用条件。
人体测量是指对人类躯体各方面特点数据的度量，专门是人体的尺寸、形状和耐力；以及这些数据在设计中的应用。
它通过测量人体各部位的尺寸，来确定个体和群体在人体尺寸上的共性及特性，以及个体之间和群体之间在人体尺寸上的差不，从而研究人的形状特点，为工业设计和工程设计提供依据。
例如，在各种机动车辆的设计中，方向盘、操纵手柄及脚踏装置位置都必须安排在人的肢体活动所能达到的范畴内，操作的用力也应该处在人的肢体用力的适宜范畴之内。
人因工程学范畴内的人体测量数据可分为人体构造尺寸和人体功能尺寸，构造尺寸指静态尺寸；功能尺寸指动态尺寸，它包括人在工作姿势下或在某种操作活动状态下测量的尺寸。
在设备和工作台的设计中，必须利用人体测量的统计数据，使设备和工作台适合使用者。
其最差不多的要求是设备和工作台的物理尺寸要和人体相匹配。
对生产企业来讲，首要的咨询题确实是要提高生产率和降低成本。
生产设备是生产企业中最重要的部分，生产设备设计的合适与否直截了当阻碍效率和工人的躯体健康，直截了当阻碍工人的出勤率及工伤。
因此企业设计或使用合理的生产工具是专门重要的。
二、人体尺寸与工作台设计人体测量的统计结果称作为人体尺寸，这些度量结果关于设计特定设备或环境有专门重要的作用。
例如，在椅子的设计中，必须考虑到使用者小腿的长度，假如椅子太高，则会因足部不能得到地面的支撑，而导致大腿下侧受压而感到不适。
在实际工作中，经常采纳数种指标来评判使用者和工作设备之间相匹配的程度，常用的指标有舒服性、安全性、效率等，它们可依重要性称为较高、一样和差不多的要求。
