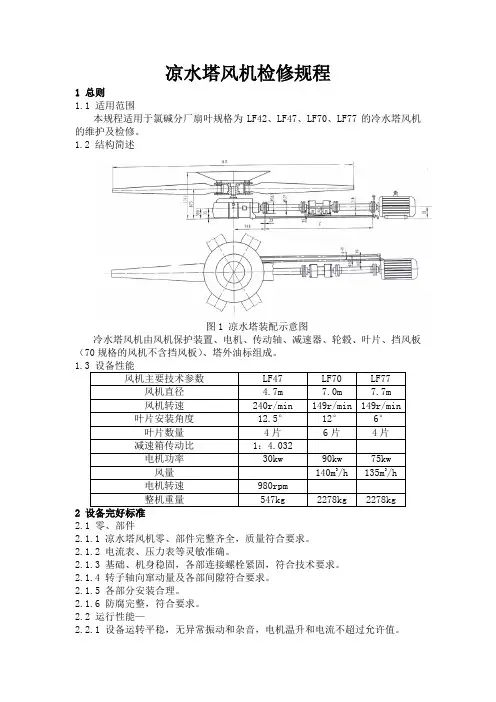

凉水塔风机检修规程

凉水塔风机检修规程1 总则1.1 适用范围本规程适用于氯碱分厂扇叶规格为LF42、LF47、LF70、LF77的冷水塔风机的维护及检修。

1.2 结构简述图1 凉水塔装配示意图冷水塔风机由风机保护装置、电机、传动轴、减速器、轮毂、叶片、挡风板（70规格的风机不含挡风板）、塔外油标组成。

1.3 设备性能风机主要技术参数LF47 LF70 LF77风机直径 4.7m 7.0m 7.7m风机转速240r/min 149r/min 149r/min叶片安装角度12.5° 12° 6°叶片数量4片6片4片减速箱传动比1：4.032电机功率30kw 90kw 75kw风量140m3/h 135m3/h电机转速980rpm整机重量547kg 2278kg 2278kg2 设备完好标准2.1 零、部件2.1.1 凉水塔风机零、部件完整齐全，质量符合要求。

2.1.2 电流表、压力表等灵敏准确。

2.1.3 基础、机身稳固，各部连接螺栓紧固，符合技术要求。

2.1.4 转子轴向窜动量及各部间隙符合要求。

2.1.5 各部分安装合理。

2.1.6 防腐完整，符合要求。

2.2 运行性能—2.2.1 设备运转平稳，无异常振动和杂音，电机温升和电流不超过允许值。

2.2.2 设备达到铭牌出力或查定能力，满足生产需要。

2.3 技术资料2.3.1 设备总图、易损零件图、产品合格证、使用说明书、性能试验记录齐全。

2.3.2 设备运行记录、润滑油分析和换油记录、历次检修记录齐全、准确。

2.3.3 有操作规程、安全技术规程和维护检修规程。

2.4 设备及环境2.4.1 设备整洁，表面无灰尘，油垢。

2.4.2 设备及管道无跑、冒、滴、漏。

2.4.3 设备周围环境清洁，无积水、杂物。

3 设备的维护3.1 日常维护3.1.1 每班检查润滑油油位、油压、油温。

3.1.2 每小时检查一次风机运转状况，有无异常振动和声音。

3.1.3 每小时检查电机温升和电流是否超过允许值，是否满足生产需要。

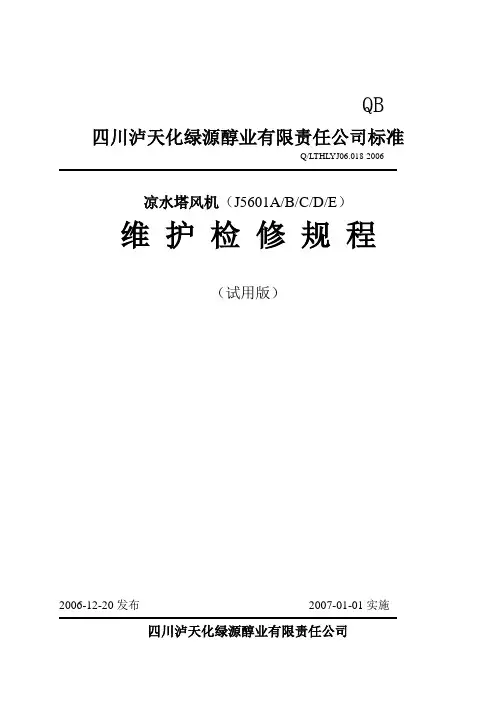

QB四川泸天化绿源醇业有限责任公司标准Q/LTHL YJ06.018-2006凉水塔风机（J5601A/B/C/D/E）维护检修规程（试用版）2006-12-20发布2007-01-01实施四川泸天化绿源醇业有限责任公司目录1. 总则1.1 适用范围1.2 结构简述1.3 设备性能2. 完好标准2.1 零、部件2.2 运行性能2.3 技术资料2.4 设备及环境3. 设备的维护3.1 日常维护3.2 定期检查内容3.3 常见故障处理方法3.4 紧急情况停车4. 检修周期和检修内容4.1 检修周期4.2 检修内容5. 检修方法及质量标准5.1 检修方法简述5.2 检修质量标准6. 试车与验收6.1 试车前的准备6.2 试车6.3 验收7. 维护检修安全注意事项7.1 维护安全注意事项7.2 检修安全注意事项7.3 试车安全注意事项1 总则1.1 适用范围本规程适用于由上海化工机械二厂生产制造的用于我公司的J5601A/B/C/D/E凉水塔风机的维护和检修。

1.2 结构简述J5601A/B/C/D/E凉水塔风机是由电机、空心转动轴、调心滚动轴承、叠片联轴器、减速机、转子等主要部件组成。

减速机和电机底座用螺母固定在基础上。

轴流风机转子由叶片、支杆、轮毂罩及轴盘等组成。

电机通过减速机驱动。

其结构简图见图1。

1.3 设备性能设备性能见表1。

表1 凉水塔风机主要技术性能2 完好标准2.1 零、部件2.1.1 主、辅机的零、部件完整齐全，质量符合要求。

2.1.2 仪表、计量器和各种安全装置齐全完整、灵敏、准确。

2.1.3 基础、机座稳固可靠，地脚螺栓和各部螺栓连接紧固、整齐、符合要求。

2.1.4 主体完整、叶片无明显变形、裂纹、腐蚀等缺陷。

2.2 运行性能2.2.1 设备润滑良好，润滑系统畅通，油质符合要求；实行“五定”、“三级过滤”。

2.2.2 无异常振动、杂音等现象。

2.2.3 滚动轴承温度不超过70℃，电流指标正常。

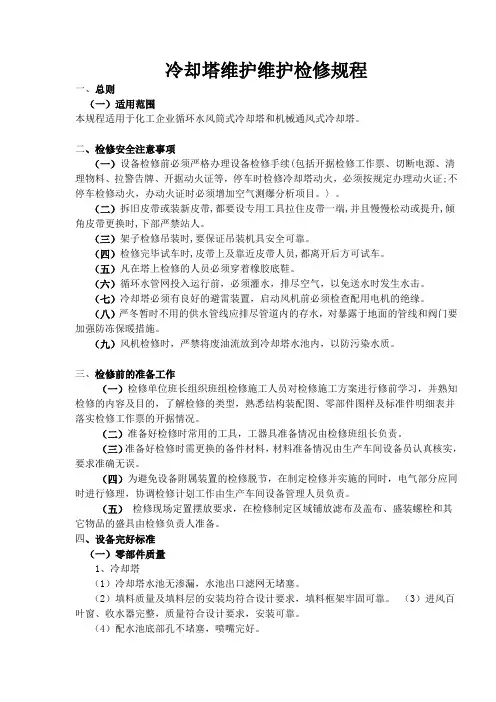

冷却塔维护维护检修规程一、总则（一）适用范围本规程适用于化工企业循环水风筒式冷却塔和机械通风式冷却塔。

二、检修安全注意事项（一）设备检修前必须严格办理设备检修手续(包括开据检修工作票、切断电源、清理物料、拉警告牌、开据动火证等，停车时检修冷却塔动火，必须按规定办理动火证;不停车检修动火，办动火证时必须增加空气测爆分析项目。

〉。

（二）拆旧皮带或装新皮带,都要设专用工具拉住皮带一端,并且慢慢松动或提升,倾角皮带更换时,下部严禁站人。

（三）架子检修吊装时,要保证吊装机具安全可靠。

（四）检修完毕试车时,皮带上及靠近皮带人员,都离开后方可试车。

（五）凡在塔上检修的人员必须穿着橡胶底鞋。

（六）循环水管网投入运行前，必须灌水，排尽空气，以免送水时发生水击。

（七）冷却塔必须有良好的避雷装置，启动风机前必须检查配用电机的绝缘。

（八）严冬暂时不用的供水管线应排尽管道内的存水，对暴露于地面的管线和阀门要加强防冻保暖措施。

（九）风机检修时，严禁将废油流放到冷却塔水池内，以防污染水质。

三、检修前的准备工作（一）检修单位班长组织班组检修施工人员对检修施工方案进行修前学习，并熟知检修的内容及目的，了解检修的类型，熟悉结构装配图、零部件图样及标准件明细表并落实检修工作票的开据情况。

（二）准备好检修时常用的工具，工器具准备情况由检修班组长负责。

（三）准备好检修时需更换的备件材料，材料准备情况由生产车间设备员认真核实，要求准确无误。

（四）为避免设备附属装置的检修脱节，在制定检修并实施的同时，电气部分应同时进行修理，协调检修计划工作由生产车间设备管理人员负责。

（五）检修现场定置摆放要求，在检修制定区域铺放滤布及盖布、盛装螺栓和其它物品的盛具由检修负责人准备。

四、设备完好标准（一）零部件质量1、冷却塔（1）冷却塔水池无渗漏，水池出口滤网无堵塞。

（2）填料质量及填料层的安装均符合设计要求，填料框架牢固可靠。

（3）进风百叶窗、收水器完整，质量符合设计要求，安装可靠。

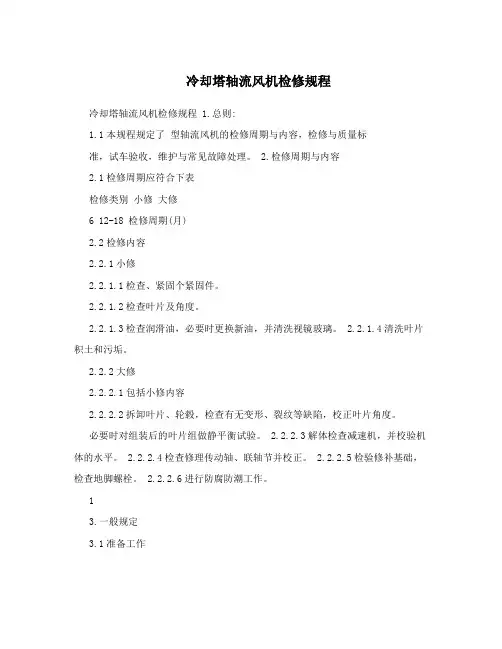

冷却塔轴流风机检修规程冷却塔轴流风机检修规程 1.总则:1.1本规程规定了型轴流风机的检修周期与内容，检修与质量标准，试车验收，维护与常见故障处理。

2.检修周期与内容2.1检修周期应符合下表检修类别小修大修6 12-18 检修周期(月)2.2检修内容2.2.1小修2.2.1.1检查、紧固个紧固件。

2.2.1.2检查叶片及角度。

2.2.1.3检查润滑油，必要时更换新油，并清洗视镜玻璃。

2.2.1.4清洗叶片积土和污垢。

2.2.2大修2.2.2.1包括小修内容2.2.2.2拆卸叶片、轮毂，检查有无变形、裂纹等缺陷，校正叶片角度。

必要时对组装后的叶片组做静平衡试验。

2.2.2.3解体检查减速机，并校验机体的水平。

2.2.2.4检查修理传动轴、联轴节并校正。

2.2.2.5检验修补基础，检查地脚螺栓。

2.2.2.6进行防腐防潮工作。

13.一般规定3.1准备工作3.1.1掌握运行情况及缺陷，落实好检修项目。

制定检修方案。

3.1.2做好材料、备件、工器具的落实工作。

3.1.3准备好检修记录表格及必要的技术资料。

3.2检修应具备条件3.2.1与系统隔离，符合交出条件，安全技术措施落实。

3.2.2办好工作票、做好交接工作。

3.2.3进行任何检修前，必须保证泵壳内无任何压力。

3.2.4维修时必须自始至终遵守设备按规程和管理条件。

3.2.5对不正常的磨损，损伤必须先查明原因，排除后再进行装配。

3.3拆卸3.3.1拆卸应使用合适的专用工具，当零件拆卸不动时，严禁盲目敲打，应查找原因。

3.3.2拆下的零件应放在专用的零件箱内，精密零件应用干净的塑料布或柔软的布料包好。

3.3.3拆卸时要做必要的记号，以免安装时拉乱装错。

3.4吊装3.4.1起吊前必须必须掌握被起吊物的重量，严禁超载起吊。

3.4.2起吊设备、机具和索具要检验合格，静、动载荷试验合格，起吊部件的起吊要求明确。

3.4.3起吊较精密的部件，钢丝绳吊装时要用塑料橡胶护套起保护作2用。

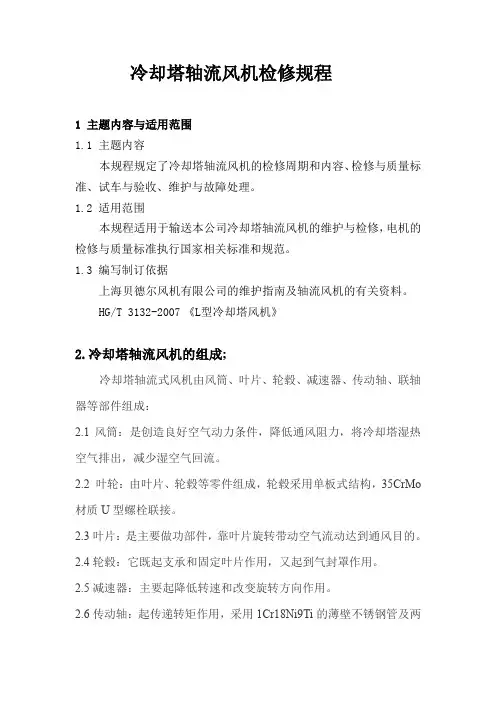

冷却塔轴流风机检修规程1 主题内容与适用范围1.1 主题内容本规程规定了冷却塔轴流风机的检修周期和内容、检修与质量标准、试车与验收、维护与故障处理。

1.2 适用范围本规程适用于输送本公司冷却塔轴流风机的维护与检修，电机的检修与质量标准执行国家相关标准和规范。

1.3 编写制订依据上海贝德尔风机有限公司的维护指南及轴流风机的有关资料。

HG/T 3132-2007《L型冷却塔风机》2.冷却塔轴流风机的组成;冷却塔轴流式风机由风筒、叶片、轮毂、减速器、传动轴、联轴器等部件组成：2.1风筒：是创造良好空气动力条件，降低通风阻力，将冷却塔湿热空气排出，减少湿空气回流。

2.2 叶轮：由叶片、轮毂等零件组成，轮毂采用单板式结构，35CrMo 材质U型螺栓联接。

2.3叶片：是主要做功部件，靠叶片旋转带动空气流动达到通风目的。

2.4轮毂：它既起支承和固定叶片作用，又起到气封罩作用。

2.5减速器：主要起降低转速和改变旋转方向作用。

2.6传动轴：起传递转矩作用，采用1Cr18Ni9Ti的薄壁不锈钢管及两个半联轴器与橡胶柱销组成。

2.7联轴器：用于电机、传动轴和减速器之间的联接。

3. 检修周期与内容3.1 检修周期（见表1）表1 检修周期（月）注：根据状态监测及实际运行情况，可适当调整大修周期。

3.2 检修内容3.2.1 小修3.2.1.1 检查各部位的联接螺栓紧固情况。

3.2.1.2 检查轴承的震动及磨损情况。

3.2.1.3 检查叶轮螺母是否松动。

3.2.1.4 每半年换油一次，停机一个月以上时，应将齿轮箱内注满润滑油。

3.2.1.5风机新安装或更换新齿轮后，运转10～15天，应进行冲洗、换油。

齿轮箱推荐用油为80#～120#重负荷工业齿轮油。

3.2.1.6风机使用中油温不得超过86ºC，如油温超高，应停车检查。

2.2.2 大修内容（每年一次）3.2.2.1 包括小修内容。

3.2.2.2擦拭各零件外露部分，对油漆剥落部分应重新油漆。

凉水塔用轴流鼓风机维护检修规程二○○七目录1 总则 (305)2 完好标准 (305)3 凉水塔用轴流风机的维护及常见故障 (306)3.1 维护 (306)3.2 常见故障及处理方法 (308)4 凉水塔用轴流风机的检修 (310)4.1 检修周期及内容 (310)4.2 检修方法及质量标准 (311)5 试车与验收 (316)6 维护检修安全注意事项 (319)３０４３０５1 总则 1.1适用范围参照原化学工业部颁发的《轴流风机维护检修规程》(HG25013－91)以及其他有关资料，编制本规程。

本规程适用于循环水系统凉水塔用轴流风机(以下简称为“风机”)的维护与检修。

本规程与制造厂的有关技术文件相抵触时，应遵循制造厂的有关技术文件的规定。

凉水塔用轴流风机的附属设备如减速机等设备的维护检修应执行各设备维护检修规程。

1.2结构简述凉水塔用轴流风机由风筒、叶片、轮毂、减速机、联轴器部件、电动机及其它附件构成。

循环水系统凉水塔用轴流风机主要技术性能如下。

风机型号 L47 LF －92R 数量 台 4 1 叶轮直径 mm 4700 9140 叶轮转速 rpm 200 110 叶片数量88 叶片安装角(调节范围) 20.5°(18.5～21.5°)13° 风量 m 3/h 565000(叶片安装角为20.5°时) 2730000 全风压 mmH 2O 柱 12.8 273 轴功率 KW 25.5 126.7 电机功率 KW 30160 制造厂上海化工机械二厂保定螺旋浆制造厂2 完好标准 2.1零、部件2.1.1 风机的零、部件完整齐全，质量符合要求。

2.1.2 电流表、温度计、压力表等灵敏准确。

2.1.3 基础、机身稳固，各部位连接螺栓牢固，符合技术要求。

2.1.4 防腐完整，符合要求。

2.2 运行性能2.2.1 设备运转平稳，无异常振动和杂音，电机温升和电流不超过允许值。

凉水塔风机检修规程2.1.1 主、辅机的零、部件完整齐全，质量符合要求。

2.1.2 仪表、计量器和各种安全装置齐全完整、灵敏、准确。

2.1.3 基础、机座稳固可靠，地脚螺栓和各部螺栓连接紧固、整齐、符合要求。

2.1.4 主体完整、叶片无明显变形、裂纹、腐蚀等缺陷。

2.2 运行性能2.2.1 设备润滑良好，润滑系统畅通，油质符合要求；实行“五定”、“三级过滤”。

2.2.2 无异常振动、杂音等现象。

2.2.3 滚动轴承温度不超过70℃，电流指标正常。

2.2.4 生产能力达到铭牌出力或查定能力。

2.3 技术资料2.3.1 设备档案、检修及验收记录齐全。

2.3.2 有设备履历卡片。

2.3.3 有安装、使用说明书、产品质量合格证。

2.3.4 易损配件有图样。

2.3.5 设备运转时间和累计运转时间有统计记录。

2.3.6 设备操作规程、维护检修规程齐全。

2.4 设备及环境2.4.1 风机清洁、表面无灰尘、油垢。

2.4.2 基础、底座完整，表面及周围环境整洁。

3 设备的维护3.1 日常维护3.1.1 严格执行岗位操作规程，认真填写运行记录。

3.1.2 每小时应检查一次运行状况，电流、温度指示是否在规定范围内。

3.1.3 严格执行设备润滑管理制度。

3.1.4 保持设备及环境卫生，定期清扫表面附作物。

3.1.5 风机长期停用，再次投用时，必须检查各连接部分是否牢固可靠，叶轮与风筒间隙是否适宜，并经运转后，方可正式使用。

3.1.6 运行中发现异常声响应立即停车检查处理.3.2 定期检查内容3.2.1 每月对润滑进行一次分析,检查油的粘度、水分、杂质等是否符合要求。

3.2.2 每月对机体、轴承振动情况作一次监测，振幅不大于0.20mm。

3.3 常见故障处理方法常见故障及处理方法见表2表2 常见故障及处理方法见故障现象故障原因处理方法机体振动 1. 轮毂孔与主轴配合不严 1. 重新配键，研磨修理2. 叶片组不平衡,叶片腐蚀或表面有附作物 2. 清除附作物、找平衡3. 叶片角度不一致 3. 调正4. 叶片角度过大 4. 调正5. 叶片紧固螺栓松动 5. 紧固6. 基座刚度不够 6. 加固7. 联轴器损坏或找正不好 7. 修理联轴器，重新找正8. 地脚螺栓松动 8. 紧固9. 转动轴弯曲 9. 校直10. 轴承磨损或损坏 10. 更换轴承减速箱内油温高 1. 减速箱体润滑流道堵塞 1. 疏通流量2. 油位过低，油的飞溅量过少 2. 加油到规定油位3. 轴承磨损 3. 更换轴承4. 安装错误 4. 重新校正5. 润滑油不符合要求 5. 更换润滑油6. 油位过高 6. 放油到规定油位7. 齿轮磨损或非成对更换齿轮 7. 成对更换齿轮漏油 1. 密封圈损坏 1. 更换密封圈2. 密封处的螺栓松动 2. 拧紧螺栓3.4 紧急情况停车凡遇有下列情况之一时，必须紧急停车。

冷却塔检修规程范本一、引言本检修规程旨在规范冷却塔的日常检修工作，确保冷却塔的正常运行和设备的安全可靠性。

本规程适用于所有冷却塔的检修工作，包括定期检修、日常保养以及故障排除等。

二、检修前准备1. 停机检修前，请提前向相关部门申请停机工作，确保人员安全和设备的正常停机。

2. 进入冷却塔前，检查周边环境是否安全，是否有危险物品或存在安全隐患。

3. 穿戴个人防护装备，包括安全帽、工作服、手套、护目镜等，在进行高空、密闭空间等特殊作业时，需佩戴安全带。

4. 检查工作所需工具是否齐全，并确保工具的质量和完好程度。

5. 检查检修设备和仪器是否正常运行并校准，确保检修工作的准确性和可靠性。

三、检修操作1. 停机a. 先关闭冷却塔的进水和出水阀门，待水循环停止后，再关闭冷却塔的电源开关。

b. 断电后，等待足够长的时间，确保设备电压为零，确保检修人员的人身安全。

2. 清洁a. 使用清洁剂和清洗工具对冷却塔的内部和外部进行清洁，特别是水箱、水管等部位。

b. 清除冷却塔上的积水、泥沙等污物，并确保排水口畅通。

3. 检查a. 检查冷却塔的支撑结构是否稳固，是否有锈蚀、破损等情况。

b. 检查冷却塔的风机是否正常运转，叶片是否完整，是否需要更换。

4. 维修a. 对冷却塔的水泵、水流量计等部件进行维护和检修，确保其正常运行。

b. 如发现漏水、渗水等情况，及时修复，避免进一步损坏设备。

5. 更换部件a. 如发现冷却塔内的部件损坏或磨损严重，需要更换时，应采取相应的更换措施。

6. 清理堵塞a. 如发现冷却塔内的水管、水道、喷头等部位有堵塞情况，及时进行清理，以保证正常的水流畅通。

四、检修结束1. 检查a. 检查冷却塔的各项工作是否正常，包括风机运转、水流量等指标是否符合要求。

b. 重点检查冷却塔的安全装置是否完好，存在异常情况及时修复。

2. 清理a. 清理现场，将冷却塔周围的工具、设备、垃圾等清理干净，确保整个工作环境的整洁。

凉水塔检修方案一、检修背景。

咱这凉水塔啊，就像个默默干活的老黄牛，一直给咱冷却系统出着力。

可最近呢，它有点小毛病了，不是这儿漏水，就是那儿效率不高。

为了让它重新雄赳赳气昂昂地工作，咱就得给它来个全面检修。

二、检修目标。

1. 把凉水塔存在的各种问题都找出来，不管是大问题还是小毛病，一个都不放过。

2. 修好那些坏掉的部件，让凉水塔的冷却效果比以前还好，就像给它打了一针强心剂。

3. 顺便把一些可能会出问题的地方也提前处理一下，省得它过段时间又闹脾气。

三、检修人员安排。

# （一）检修小组组长。

就由经验丰富的老张担任。

老张啊，在这方面可是老手了，就像个凉水塔的神医，啥问题到他眼里都能看个八九不离十。

他负责整个检修工作的指挥、协调，还有和其他部门的沟通。

要是检修过程中遇到啥难题，他得第一个拿主意。

# （二）机械检修人员。

1. 大刘和小李，这两位兄弟对凉水塔的机械结构那是相当熟悉。

他们主要负责检查和维修凉水塔的风机、电机、传动装置这些机械部件。

就像给凉水塔的骨架做检查，哪根骨头有问题，他们就负责给治好。

2. 小王和小赵，这俩年轻小伙子虽然经验没那么多，但干劲十足。

他们给大刘和小李打下手，帮忙递工具、搬运部件啥的，顺便跟着学习学习。

# （三）电气检修人员。

老陈和小周，这两位可是电气方面的专家。

他们负责检查凉水塔的电气系统，像电线有没有破损啊，配电箱里的各种元件是不是正常工作啊。

要是电气系统出了问题，他们就像电工魔法师一样，挥动工具把问题解决掉。

# （四）安全监督人员。

安全可不能马虎，所以让细心的老马担任安全监督。

老马的眼睛就像老鹰一样尖，任何违反安全规定的行为都逃不过他的眼睛。

他要在检修现场到处巡视，确保每个检修人员都戴着安全帽，系着安全带（如果需要的话），工具摆放整齐，没有任何安全隐患。

四、检修前的准备工作。

# （一）工具和材料准备。

1. 机械检修工具：扳手、螺丝刀、钳子、锤子、拉马（用来拆卸轴承等部件的工具）、游标卡尺（用来测量部件尺寸）、塞尺（检查间隙用）等等。

循环水车间冷却塔轴流风机检修规程（F-101A~F）YZ-25010.03.25.44-2003编制：审核：批准：扬子石化股份有限公司烯烃厂日期：2003年8月一、总则1. 主题内容与适用范围本规程规定了循环水车间冷却塔轴流风机的检修周期与内容、检修与质量标准、试车与验收、维护与故障处理。

2. 编写依据中国石油化工总公司制定的《SHS 01023-92 轴流式风机维护检修规程》上海化工机械二厂生产的L系列冷却塔风机技术资料保定螺旋桨制造厂生产的LF系列冷却塔风机技术资料日本神钢-法度拉公司生产的336”HP-4-8冷却塔风机技术资料二、检修周期与内容1. 检修周期：见表1。

检修类型小修中修大修检修周期 3 6～9 12～18 根据机组运行的实际情况，可适当调整检修周期。

2．检修内容2.1 小修内容⑴消除漏点等缺陷。

⑵检查机组对中。

⑶检查紧固机组各处的紧固螺栓。

⑷复核叶片角度。

⑸检查风筒拉筋。

2.2 中修内容⑴包括小修内容。

⑵检查联轴器。

⑶调校振动及温度巡测仪。

⑷通过检查孔查看齿轮磨损情况。

⑸齿轮箱、中间轴承箱及电机轴承座换油加脂。

2.3 大修内容⑴包括中修内容。

⑵检查叶片风蚀情况，检查调整叶顶与风筒的间隙，叶片称重、整个叶轮作静平衡校验。

⑶解体检查齿轮减速箱。

⑷检查轴承、“O”型圈、骨架密封圈、机械密封等易损件。

⑸检查齿轮轴及传动轴。

⑹风机机组防腐处理。

三、检修与质量标准1．拆卸前准备⑴掌握运行情况，备齐必要的图纸资料。

⑵备齐检修工具、量具、起重机具、配件及材料。

⑶办理设备检修交接手续及必要的安全措施，切断电源，关闭冷却塔上水（一定要有经办人的签名及日期），符合安全检修条件后方可实施检修。

2．拆卸检查程序⑴拆除有碍检修的有关油管、电仪接线。

⑵拆除联轴器螺栓，检查机组对中。

⑶检查叶片角度及叶顶与风筒的间隙。

⑷拆除叶轮的风罩。

⑸拆除轮毂及叶片。

⑹拆除振动和温度巡测仪。

⑺拆除减速箱上盖，检查轴承及轴颈。
